Produkttyp	Digital-Receiver
Modell	TDU2628 532
Marke	Schwaiger
Farbe	Schwarz
Abmessungen (B x T x H)	150 x 100 x 30 mm
Gewicht	200 g
Stromversorgung	5 V DC / 1 A
Leistungsaufnahme	max. 5 W
Empfangsstandard	DVB-T2 / DVB-C
Anschlüsse	HDMI, USB 2.0, AV (Cinch), Antenneneingang
Videoauflösung	1080p (Full HD)
Unterstützte Codecs	MPEG-4, H.264, H.265
Funktionen	Timeshift, USB-Aufnahme, EPG, Untertitel, Sendersuchlauf
Lieferumfang	Receiver, Fernbedienung, Netzteil, HDMI-Kabel, Bedienungsanleitung
Betriebstemperatur	0 °C bis 40 °C
Luftfeuchtigkeit	20 % bis 80 %
Zertifizierungen	CE

Häufig gestellte Fragen - TDU2628 532 Schwaiger

Wie schließe ich den Schwaiger TDU2628 532 an?

Verbinden Sie das Antennenkabel mit dem Antenneneingang des Receivers. Schließen Sie das HDMI-Kabel an den Fernseher an. Stecken Sie das Netzteil ein und schalten Sie den Receiver ein.

Wie führe ich einen Sendersuchlauf durch?

Drücken Sie die Menü-Taste auf der Fernbedienung, wählen Sie 'Installation' oder 'Sender suchen'. Wählen Sie 'Automatischer Suchlauf' und bestätigen Sie. Der Receiver sucht nach verfügbaren Sendern.

Kann ich Aufnahmen auf einem USB-Stick speichern?

Ja, stecken Sie einen USB-Stick in den USB-Anschluss. Formatieren Sie ihn am Receiver (falls nötig) und nutzen Sie die Aufnahmefunktion über die REC-Taste.

Warum finde ich keine Sender?

Überprüfen Sie die Antennenverbindung und ob die Antenne korrekt ausgerichtet ist. Stellen Sie sicher, dass der Receiver auf den richtigen Empfangsstandard (DVB-T2 oder DVB-C) eingestellt ist. Führen Sie einen erneuten Suchlauf durch.

Wie aktualisiere ich die Software?

Schließen Sie den Receiver per USB an einen Computer an oder nutzen Sie die OTA-Aktualisierung (Over-the-Air) gemäß Anleitung. Neue Firmware finden Sie auf der Schwaiger-Website.

Kann ich Untertitel einblenden?

Drücken Sie die SUB-Taste auf der Fernbedienung, um Untertitel ein- oder auszuschalten. Verfügbarkeit hängt vom Sender ab.

Was bedeutet die Timeshift-Funktion?

Mit Timeshift können Sie laufende Sendungen pausieren und später fortsetzen. Drücken Sie die Pause-Taste, um die Sendung anzuhalten, und Play, um fortzufahren.

Warum flackert das Bild?

Überprüfen Sie das HDMI-Kabel und den Anschluss. Stellen Sie im Menü die Videoauflösung (z. B. 1080p) ein. Testen Sie einen anderen HDMI-Eingang am Fernseher.

Wie setze ich den Receiver auf Werkseinstellungen zurück?

Gehen Sie ins Menü > 'Einstellungen' > 'Werkseinstellungen'. Bestätigen Sie die Rücksetzung. Alle persönlichen Einstellungen werden gelöscht.

Kann ich den Receiver mit einer Powerbank betreiben?

Ja, da der Receiver mit 5 V DC arbeitet, kann er über einen USB-Anschluss einer Powerbank mit mindestens 1 A Ausgangsstrom betrieben werden.

BEDIENUNGSANLEITUNG TDU2628 532 Schwaiger

INSTALLATIONSANLEITUNG
GB INSTALLATION GUIDE
F GUIDE D'INSTALLATION
ISTRUZIONI DI INSTALLAZIONE

E INSTRUCCIONES DE INSTALACIÓN
NL INSTALLATIEHANDLEIDING
CZ NÁVOD NA INSTALACI
SK NÁVOD NA INŠTALÁCIU

SLO NAVODILA ZA VGRADNJO
TR MONTAJ TALIMATI
RUS РУКОВОДСТВО ПО МОНТАЖУ

CAT5e

Close-up of two Ethernet ports on a white plastic surface (no text or symbols visible)

TDA1428 531

CAT6

TDA1628 532

CAT5e

White wall-mounted device with two ports, no visible text or symbols

TDU2428 531

CAT6

White wall-mounted network outlet with two Ethernet ports, no visible text or symbols

TDU2628 532

1 2 3

Exterior view of a metallic electronic device with two Ethernet ports and mounting holes (no text or symbols visible)

Rectangular metal plate with a central hole, no text or symbols visible

Simple icon of a floppy disk with a circular top and two side slats (no text or symbols)

4

Simple white circular shape centered on a light gray square background (no text or symbols)

5

Plain white plastic panel with corner holes and mounting holes (no text or symbols)

D GB F I E NL CZ SK SLO TR RUS

1	Montagedose Installation box		Boîtier d'installation	Presa di montaggio	Caja de montaje	Montagedoos montážní krabice	Elektroinšta- lačná škatuľa	Montažna doza	Montaj kutusu	Монтажная коробка
2	Abschirmdeckel	Shielding cover	Couvercle de protection	Coperchio schermato	Tapa protec-tora	Afscherm-deksel	ochranné víko Tieniaci kryt	Oklopnipokrov	Koruyucukapak	Экранирующая крышка
3	Abdeckplatte	Cover plate	Plaque couvercle	Piastra di copertura	Placa de cobertura	Afdekplaat	krycí deska	Krycia doska	Pokrivnaplošča	Защитная пластина
4	Abdeckrahmen	Cover frame	Cadre couvercle	Cornice di copertura	Bastidor de cobertura	Afdekframe	krycí rám	Krycí rám	Pokrivni okvir	Kapakçerçevesi
5	Aufputzkasten (optional)	Surface-mounted box (optional)	Boîtier en saillie (en option)	Scatola sopraintonaco (facoltativa)	Caja or-namental (opcional)	Opbouwdoos (optioneel)	nástěnná krabice (volitelně)	Elektroinšta-lačná škatuľa na omietku (alternativne)	Nadometni okvir (izbirno)	Sıva üstů kutu (isteče bağlı)

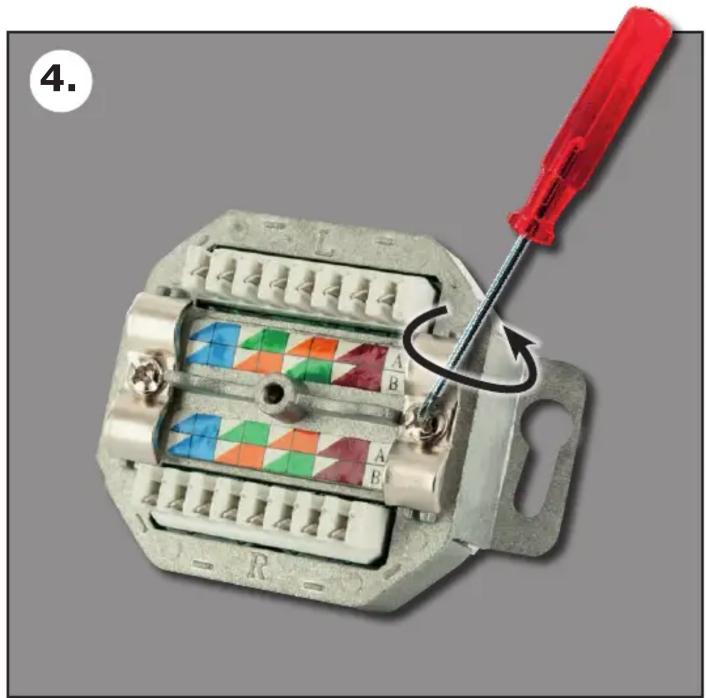

Close-up of a white electrical outlet switch with a red screwdriver inserted, showing a circular arrow indicating rotation (no text or symbols)

Close-up of a connector with colored triangular connectors and a red screwdriver inserted, no visible text or symbols.

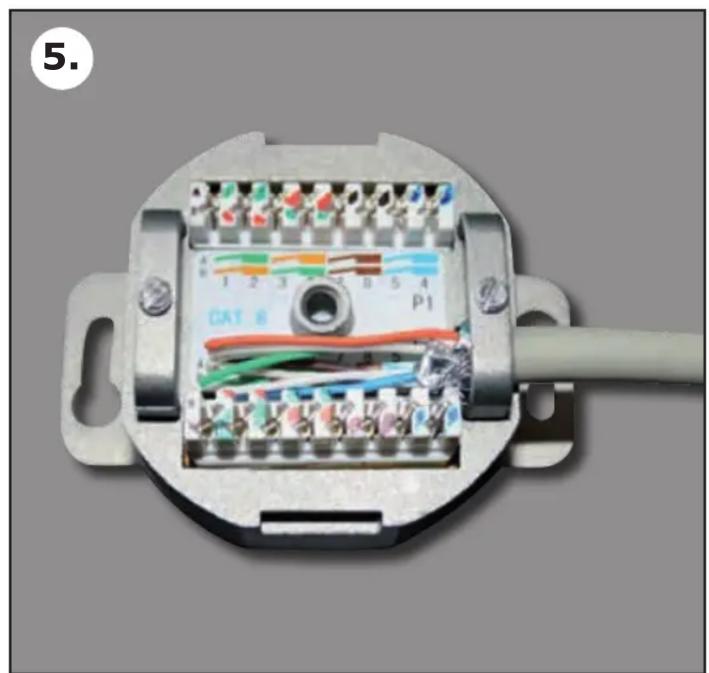

Close-up of a printed electrical connector with colored wires and connectors (no visible text or symbols)

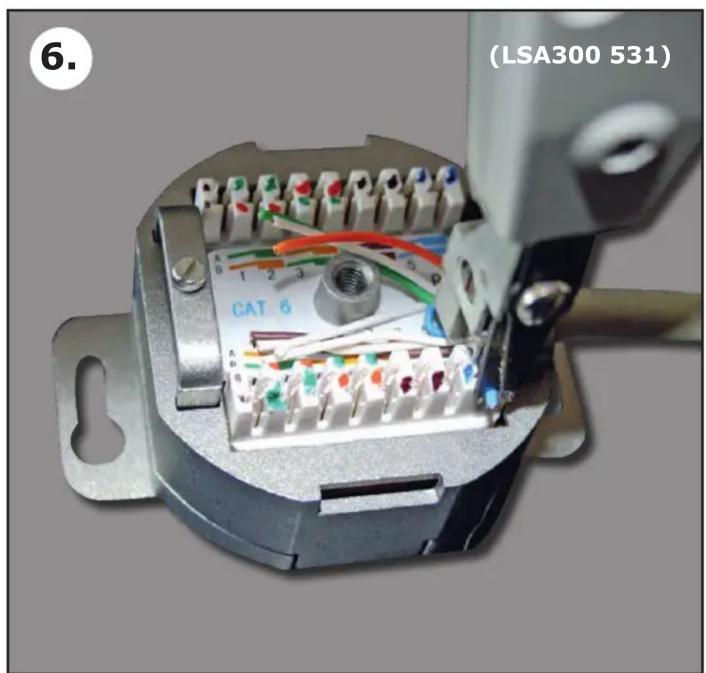

Close-up of a CAT 6 connector socket with colored wires and connectors (no readable text or symbols)

PIN T568A (STANDARD) T568B (CROSSOVER)
1	Weiß-Grün / White-Green Weiß-Orange / White-Orange
2	Grün / Green Orange / Orange
3	Weiß-Orange / White-Orange Weiß-Grün / White-Green
4	Blau / Blue Blau / Blue
5	Weiß-Blau / White-Blue Weiß-Blau / White-Blue
6	Orange / Orange Grün / Green
7	Weiß-Braun / White-Brown Weiß-Braun / White-Brown
8	Braun / Brown Braun / Brown
