Produkttyp	Kompakte Solaranlage (Balkonkraftwerk)
Modell	SOKW0600
Anzahl Solarmodule	2
Modultyp	Monokristallin Perc, Halfcut-MBB, 108 Zellen (6x18)
Abmessungen Solarmodul (B x H x T)	1590 x 1038 x 35 mm
Gewicht Solarmodul	17,5 kg pro Stück
Abmessungen Wechselrichter (L x B x H)	283 x 200 x 41 mm
Gewicht Wechselrichter	1,46 kg
Maximale Ausgangsleistung	600 VA/W
AC-Ausgangsspannung	120/230 V (automatische Umschaltung)
Ausgangsstrom (bei 230 V)	2,6 A
WLAN	2,4 GHz, 802.11 b/g/n
App	Cloud Intelligence (Android 5.0+, iOS 9+)
Schutzart Solarmodul	IP68
Schutzart Wechselrichter	IP65
Garantie Wechselrichter	10 Jahre
Garantie Solarmodul	15 Jahre
Reinigung	Trockenes, weiches Tuch; bei Bedarf leicht feucht mit mildem Spülmittel
Sicherheitshinweise	Montage max. 4 m Höhe, Elektrofachkraft erforderlich, Netzbetreiber informieren, Eintrag im Marktstammdatenregister
Lieferumfang	2 Solarmodule, WiFi-Wechselrichter, 5 m Anschlusskabel mit Stecker Typ F, Montagematerial, Bedienungsanleitung

Häufig gestellte Fragen - SOKW0600 Schwaiger

Muss ich meinen Netzbetreiber über die Installation informieren?

Ja, Sie müssen Ihren Netzbetreiber vor der Inbetriebnahme informieren. Prüfen Sie, ob Ihr Stromzähler geeignet ist (ggf. Zweirichtungszähler erforderlich). Details finden Sie in den AGB Ihres Energieversorgers.

Benötige ich eine Elektrofachkraft für den Anschluss?

Ja, für alle Arbeiten an elektrischen Anlagen (z.B. Prüfung der Stromkreise, Austausch von Sicherungen) ist ein Elektrofachbetrieb erforderlich. Die Installation selbst (Befestigung der Module) kann durch den Kunden erfolgen.

Kann ich die Solaranlage selbst montieren?

Die mechanische Montage der Module an Balkon oder Fassade ist in der Regel selbst durchführbar, sofern die Sicherheitshinweise (z.B. Montagehöhe max. 4 m, Absturzsicherung) beachtet werden. Für den elektrischen Anschluss ist jedoch ein Elektriker nötig.

Wie verbinde ich den Wechselrichter mit der App?

Laden Sie die Cloud Intelligence App herunter, scannen Sie den QR-Code auf dem Wechselrichter, geben Sie Ihr WLAN-Passwort (2,4 GHz) ein und folgen Sie den Anweisungen. Stellen Sie sicher, dass die Antenne am Wechselrichter montiert ist.

Was bedeuten die LED-Anzeigen am Wechselrichter?

Rotes Dauerlicht: Vorbereitungszustand. Rotes Blinken: verzögerte Inbetriebnahme. Blaues schnelles Blinken: MPPT-Suche. Blaues Dauerlicht: MPPT gesperrt (Normalbetrieb). Blau/Rot dauerhaft: Störung (z.B. Insel-, Frequenz-, Überspannungsschutz).

Wie reinige ich die Solarmodule?

Verwenden Sie ein trockenes, weiches Tuch. Bei hartnäckigem Schmutz leicht angefeuchtet mit mildem Spülmittel. Keine aggressiven Reinigungsmittel, Metallbürsten oder scharfe Gegenstände verwenden.

Welche Garantie habe ich?

Der Wechselrichter hat 10 Jahre Garantie, das Solarmodul 15 Jahre ab Kaufdatum. Bewahren Sie den Kaufbeleg auf. Service-Hotline: [phone].

Muss ich die Anlage im Marktstammdatenregister anmelden?

Ja, innerhalb eines Monats nach Inbetriebnahme müssen Sie die Anlage im Marktstammdatenregister (www.marktstammdatenregister.de) eintragen. Die notwendigen Dokumente finden Sie auf www.schwaiger.de.

Kann ich die Anlage an eine Mehrfachsteckdose anschließen?

Nein, der Anschluss über eine Mehrfachsteckdose ist nicht zulässig. Verwenden Sie ausschließlich eine geeignete Einzelsteckdose.

Wie entsorge ich das Produkt am Ende der Lebensdauer?

Elektrogeräte und Batterien dürfen nicht in den Hausmüll. Geben Sie sie an öffentlichen Sammelstellen oder beim Wertstoffhof ab. Die Verpackung kann über die Recyclingbehälter entsorgt werden.

BEDIENUNGSANLEITUNG SOKW0600 Schwaiger

D BEDIENUNGSANLEITUNG UND SICHERHEITSHINWEISE

KOMPAKTE SOLARANLAGE 600 WATT

Herzlichen Glückwunsch und vielen Dank für den Kauf dieses Produktes. Diese Bedienungsanleitung soll Ihnen beim Umgang und der Bedienung mit diesem Produkt helfen. Lesen Sie die Gebrauchsanweisung sorgfältig durch. Bewahren Sie die Anleitung während der gesamten Lebensdauer des Produktes auf und geben Sie diese an nachfolgende Benutzer oder Besitzer weiter. Bitte prüfen Sie den Packungsinhalt auf Vollständigkeit und stellen Sie sicher, dass keine fehlerhaften oder beschädigten Teile enthalten sind.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Vor der Montage

• Rückversichern Sie sich bei Ihrem Vermieter, wenn Sie nicht Eigentümer sind, ob er der Montage zustimmt.
• Sprechen Sie mit Ihrer Eigentümergemeinschaft, wenn sich der Montagestandort im Gemeinschaftseigentum befindet.
• Rückversichern Sie sich bei Ihrem zuständigen Bauamt, ob etwas gegen die Montage spricht (z.B. wegen Denkmalschutz oder einer Erhaltungsatzung)
• Unsere Mini-Solaranlage besteht aus gehärteten Glas-Folien-Modulen und darf nicht höher als in vier Metern Höhe (Oberkante über Verkehrsfläche) montiert werden, wenn sich Personen unter dem Modul aufhalten oder fortbewegen können. Bitte informieren Sie sich vorab über die jeweilige Baugenehmigung für PV-Anlagen in Ihrer Gemeinde. Informieren Sie sich bitte explizit über die „Glas über Kopf Regelung“. Montage nur bis 4 Meter Einbauhöhe!
• Bei mehreren Erzeugungsanlagen besteht die Gefahr einer Überlastung der Stromleitung. Vergewissern Sie sich, dass im Endstromkreis nicht bereits eine Solaranlage angeschlossen ist.
• Beachten Sie vor der Montage die Maße des Moduls und prüfen Sie, ob der Platz vorhanden ist.

Strombegrenzung

Eine Elektrofachkraft muss prüfen, wie durch den eventuell erforderlichen Austausch der Schutzeinrichtung (Sicherung) die Voraussetzung für den Anschluss von steckbaren Stromerzeugungsgeräten hergestellt werden kann, um die folgenden Anforderungen der Leiter der Endstromkreise zu erfüllen:

$$ \mathbf {I z} = \mathbf {I n} + \mathbf {I g} $$

Dabei ist Iz die Strombelastbarkeit der Leiter des Endstromkreises, In der Bemessungsstrom der Schutzgeräte des Endstromkreises, Ig der Bemessungsausgangsstrom des Stromerzeugungsgerätes.

⚠️ ACHTUNG!

Die (Einspeise-) Steckdose und (falls eine kleinere Sicherung eingesetzt wurde) der Stromkreis im elektrischen Verteiler müssen permanent mit dem max. zulässigen Wert für Ig dieses Stromkreises gekennzeichnet sein. Bei Elektroinstallationen mit Sicherungsautomaten sollten, ohne Prüfung der Leitungsreserven durch einen Elektriker, nur Stecker-Solar-Geräte mit einem Nennstrom von bis zu 2,6 Ampere zum Einsatz kommen.

Vor der Inbetriebnahme

• Für alle Arbeiten die an elektrischen Anlagen durchgeführt werden müssen, benötigen Sie einen Elektrofachbetrieb.
• Sie müssen Ihren Stromnetzbetreiber über den Anschluss informieren. Am besten fragen Sie vorab was Sie beachten müssen und ob Ihr Zähler für eine Mini-Solaranlage geeignet ist. Ein Stromzähler ohne Rücklaufspierre muss ausgetauscht werden. Eventuell benötigen Sie einen Zweirichtungszähler. Ohne den richtigen Zähler ist eine Inbetriebnahme des Moduls nicht zulässig. Zusätzlich fordern einige Netzbetreiber für die Installation einer Energiesteckdose und die Überprüfung des Stromkreises durch einen eingetragenen Elektroinstallateur. Bitte beachten Sie hierzu die Allgemeinen Geschäftsbedingungen ihres Energieversorgers.
• Unter dem Link https://störungsauskunft.de finden Sie die Adresse Ihres Netzbetreibers. Klicken Sie auf die Lupe, um Ihre Postleitzahl einzugeben, dann wird der Netzbetreiber Ihrer Ortschaft angezeigt.

⚠️ ACHTUNG!

Bitte achten Sie bei der Montage immer auf gültige Bauverordnungen. Prüfen Sie das bitte, bevor Sie die Anlage aufstellen.

Nach der Inbetriebnahme

- Innerhalb eines Monats nach Inbetriebnahme der Anlage, müssen Sie diese in das Marktstammdatenregister eintragen. Den direkten Zugang finden Sie hier: https://www.marktstammdatenregister.de/MaStR

Nähere Informationen zum Ausfüllen finden Sie dort. Alle notwendigen Dokumente finden Sie unter https://download.schwaiger.de (siehe Rückseite dieser Bedienungsanleitung)

- Gerne beraten wir Sie auch hierzu über unseren Support per mail an: [e-mail]

ALLGEMEINE SICHERHEITS- & WARTUNGSHINWEISE

WARNING!

- Der sichere und einwandfreie Betrieb des Gerätes setzt einen sachgemäßen Transport, Lagerung, Aufstellung, Montage und sachgerechte Bedienung voraus. Überprüfen Sie vor der Installation alle Komponenten auf eventuelle Transport- oder Handhabungsschäden. Sollten äußerliche Schäden vorhanden sein, schließen Sie die Anlage nicht an.

- Es darf auf keinen Fall gegen geltendes Recht verstoßen werden. Beachten Sie die rechtliche Lage in Ihrer Region. Bei Fragen oder Unklarheiten wenden Sie sich bitte an Ihre Energieversorger.

- Beachten Sie bei der Installation mögliche spezifische Vorschriften an Ihrem Installationsort. Mögliche weitere Bauteile wie Schutzschalter oder Sicherungen sind dem System hinzuzufügen, wenn dies rechtlich gefordert ist.

- Ein Anschluss der Mini-Solaranlage mittels einer Mehrfachsteckdose ist nicht zulässig.

- Bei der Installation und dem Betrieb der Stecker-Solaranlage sind die nationalen Rechtsvorschriften und die Anschlussbedingungen des Netzbetreibers zu beachten. Insbesondere die VDE AR-N 4105:2018-11, DIN VDE 0100-410 und DIN VDE V 0628-1 (VDE V 0628-1), DIN VDE V 0100-551-1 (VDE V 0100-551-1), DIN VDE 0100-712. Unsere Mini-Solaranlage entspricht den derzeit gültigen Normen.

! ACHTUNG!

- Beachten Sie bitte, dass die Stecker-Solaranlage bei ausreichender Sonneneinstrahlung Gleichstrom erzeugt, wodurch die Stecker-Solaranlage unter Spannung steht. Bitte trennen Sie die Kabel nicht voneinander, wenn die Anlage unter Spannung steht. Ziehen Sie zuerst den Netzstecker.

- Das berühren des Wechselrichters unter Last ist zu vermeiden, da sich die Oberfläche des Wechselrichters während des Betriebs erhitzt. Achten sie bei der Montage auf eine gute Belüftung. Montieren sie den Wechselrichter nicht an einem Platz mit direkter Sonneneinstrahlung. Die Kabel dürfen nicht unter hoher Zugspannung stehen oder dauerhaft Flüssigkeiten ausgesetzt sein. Die offenen Steckverbindungen müssen mit einer Verschlusskappe versehen sein, um gegen Umwelteinflüsse geschützt zu sein.

⚠️ ACHTUNG!

- Im Allgemeinen gelten Solaranlagen als sehr wartungsarm. Die Stecker-Solaranlage enthält keine beweglichen, zu wartenden Teile. Das Gehäuse des Wechselrichters darf nicht geöffnet werden und kann bei Öffnung zu einem elektrischen Schlag oder Tod führen. Bei Auffälligkeiten oder Unregelmäßigkeiten ziehen Sie den Netzstecker und verwenden das Gerät nicht weiter.

- Führen Sie keine selbstständigen Reparaturen oder Veränderungen an der Stecker-Solaranlage oder anderen Teilen des Systems durch. Reparaturen und Wartungen dürfen nur durch qualifiziertes Fachpersonal durchgeführt werden. Führen Sie jedoch mindestens jährlich eine Sichtprüfung durch und überprüfen Sie die Stecker-Solaranlage auf Mängel.

WICHTIG!

- Achten Sie darauf, dass es nicht zu Personenschäden durch von der Anlage herabfallenden Teilen kommen kann. SCHWAIGER GmbH übernimmt keine Haftung für die fachgerechte Installation der Anlage und ihrer Halterung. Insbesondere bei einer Anbringung im oder über dem öffentlichen Bereich.

- Nach dem Ende der Modul-Lebensdauer können die Solarmodule kostenfrei beim nächsten Wertstoffhof abgegeben werden, sodass diese dem Recyclingkreislauf zugeführt werden können. Für weitere Informationen oder Rückfragen zum Recycling kontaktieren Sie unsere Service Hotline: [e-mail] oder ([phone] (Mo - Do, 08:00 bis 17:00 Uhr, Fr. 08:00 bis 14.30 Uhr).

LIEFERUMFANG

- 2 x Solarmodul

• WiFi-Wechselrichter

- 5 m Anschlusskabel mit Haushaltsstecker Typ F

- Montagematerial

• Bedienungsanleitung

Kurzanleitung Aufbau:

1. Prüfen Sie alle benötigten Montagebauteile auf Ihre Vollständigkeit.
2. Bauen Sie das Balkonkraftwerk anhand der Anleitung wie folgt auf (siehe Montageanleitung ab Seite 5)
3. Bevor Sie den Wechselrichter in Betrieb nehmen, sollte Ihr PV-Panel am gewünschten Ort im Freien zur Sonne hin platziert werden.
4. Beim Anschluss des Wechselrichters bitte zuerst die Panele anstecken, anschließend den M25 Stecker in den Output stecken und zuletzt den Haushaltsstecker in Ihre Steckdose. Stecken Sie niemals den Haushaltsstecker als erstes in die Steckdose, bevor die Panele eingesteckt wurden!
5. Nach Befolgen der vorherigen Schritte leuchtet der Wechselrichter auf und startet den Betrieb.
6. Zur Verwendung der App bitte befolgen Sie die Anleitung auf Seite 12.

ACHTUNG!

Wir halten unsere Bedienungsanleitung so aktuell wie möglich.

Um sicherzugehen, dass Sie die neueste Version der Bedienungsanleitung verwenden, laden Sie sie bitte unter

www.schwaiger.de > Service > Downloadbereich

oder direkt über diesen QR-Code.

MONTAGE

i HINWEIS

Prüfen Sie vorab das Montagematerial auf die Vollständigkeit!

i HINWEIS

Vor Ernstinbetriebnahme bitte kontrollieren, ob das Produkt Schäden aufweist. In diesen Fall das Produkt nicht verwenden!

Montagezubehör pro Panel

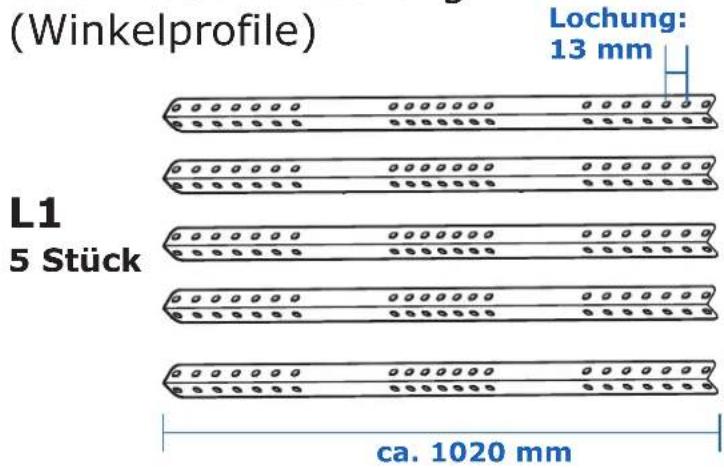

Solarmodul Halterung (Winkelprofile)

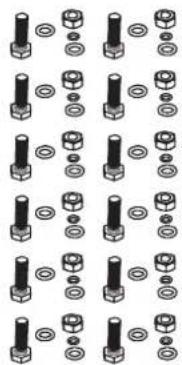

Schrauben

U-förmige Halterungen

4 Sets Innenmaß: 77 mm

Schrauben

2 Stück
Gummistoßdämpfer

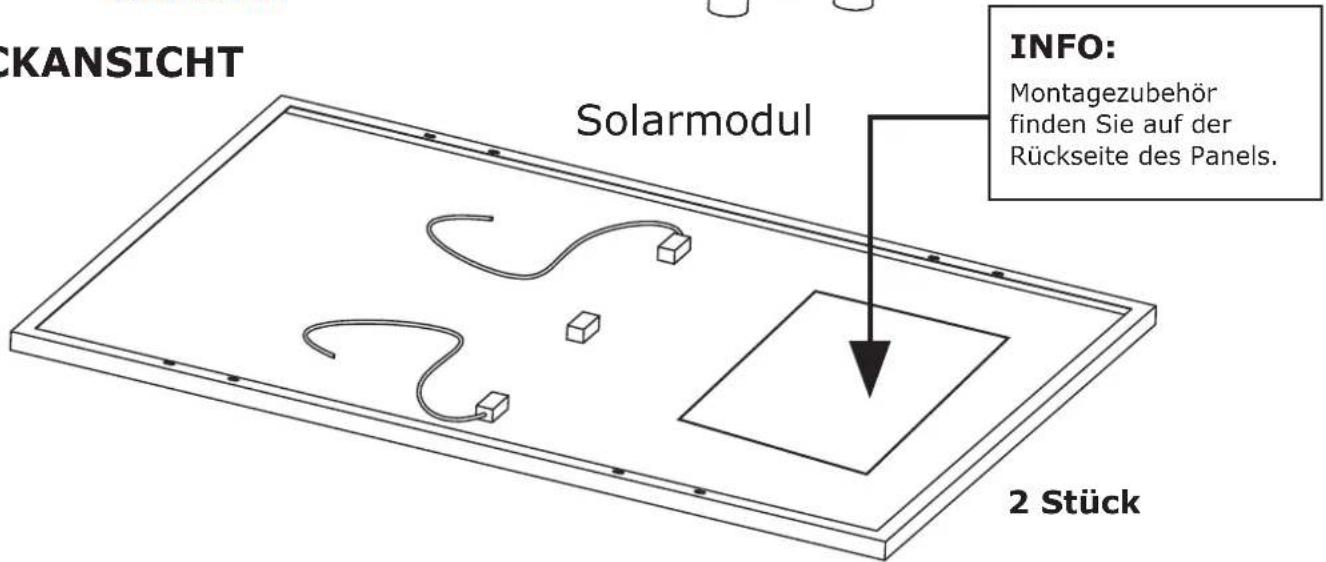

RÜCKANSICHT

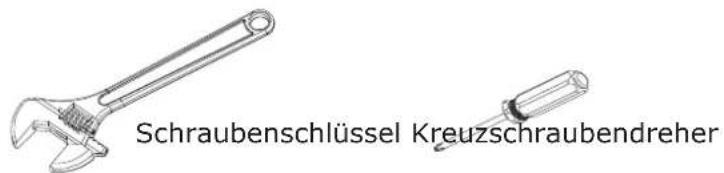

Benötigte Werkzeuge:

(Nicht im Lieferumfang enthalten!)

Hinweis: Schützen Sie das Solarpanel bei der Installation vor Kratzern.

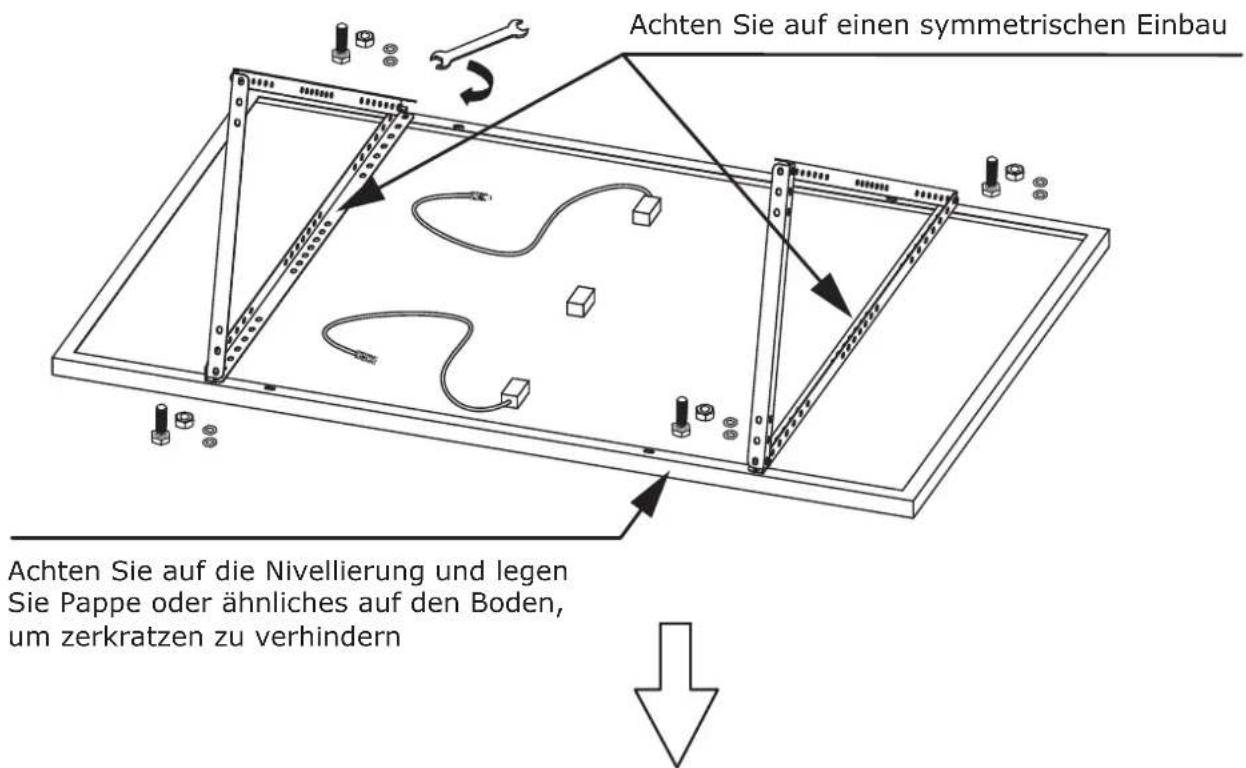

Schritt 1

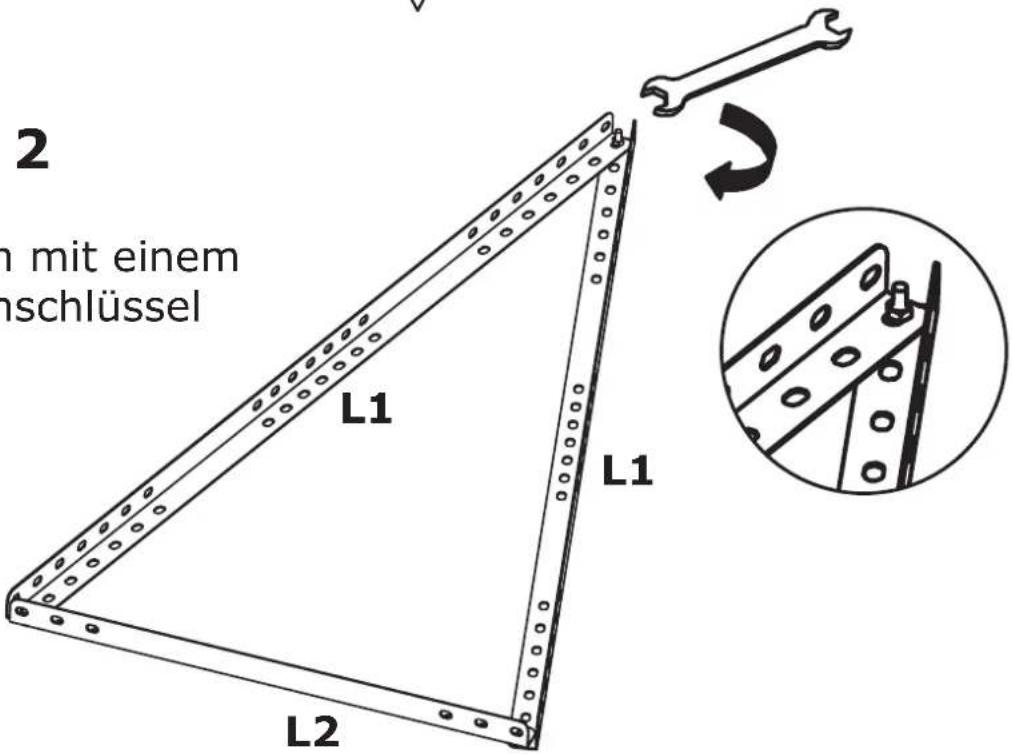

Schritt 2

Schrauben mit einem Schraubenschlüssel anziehen

Hinweis: Schützen Sie das Solarpanel bei der Installation vor Kratzern.

Schritt 3

Befestigen Sie die Solarmodul Halterung und das Solarmodul mit den M6*16 Schrauben/Muttern

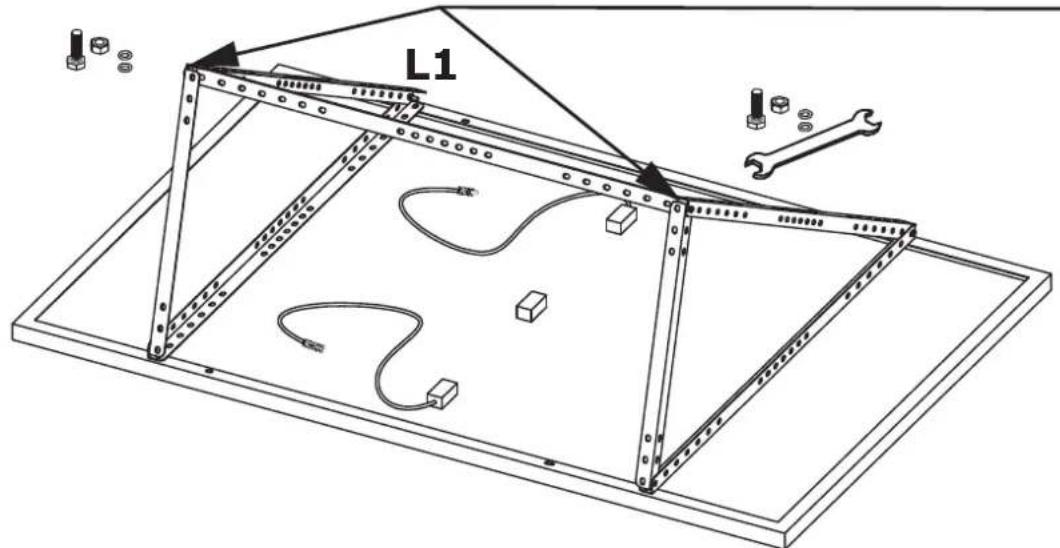

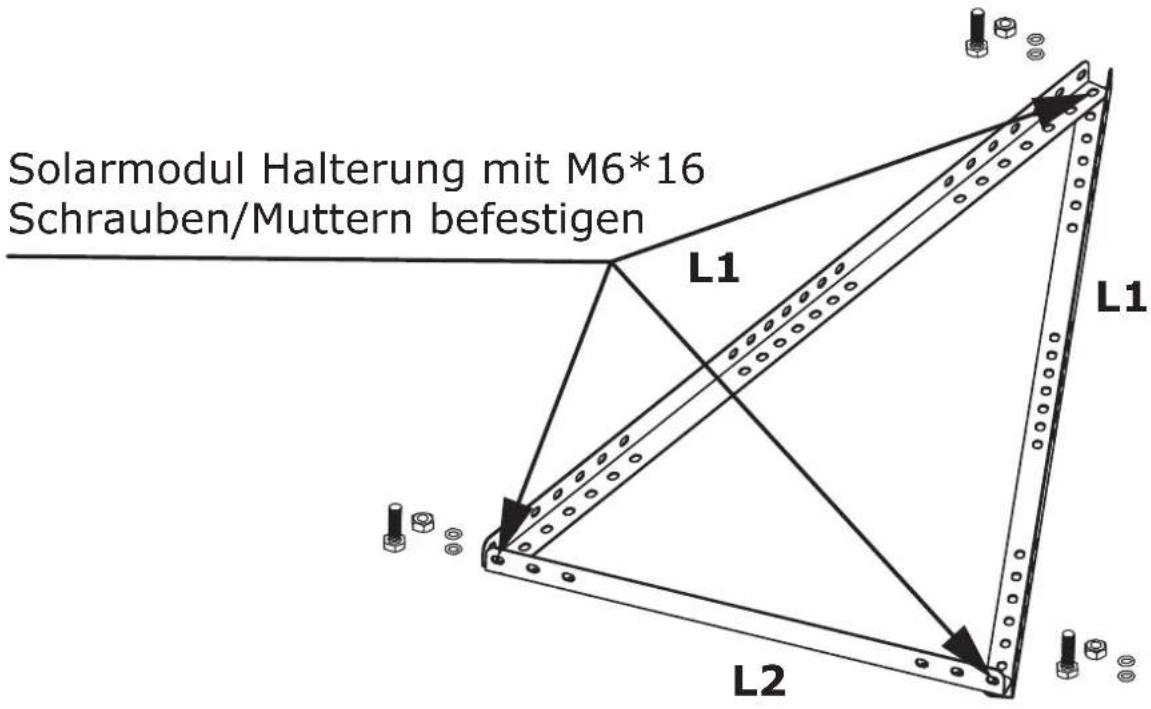

Schritt 4

Solarmodul Halterung mit M6*16 Schrauben/Muttern befestigen

Hinweis: Schützen Sie das Solarpanel bei der Installation vor Kratzern.

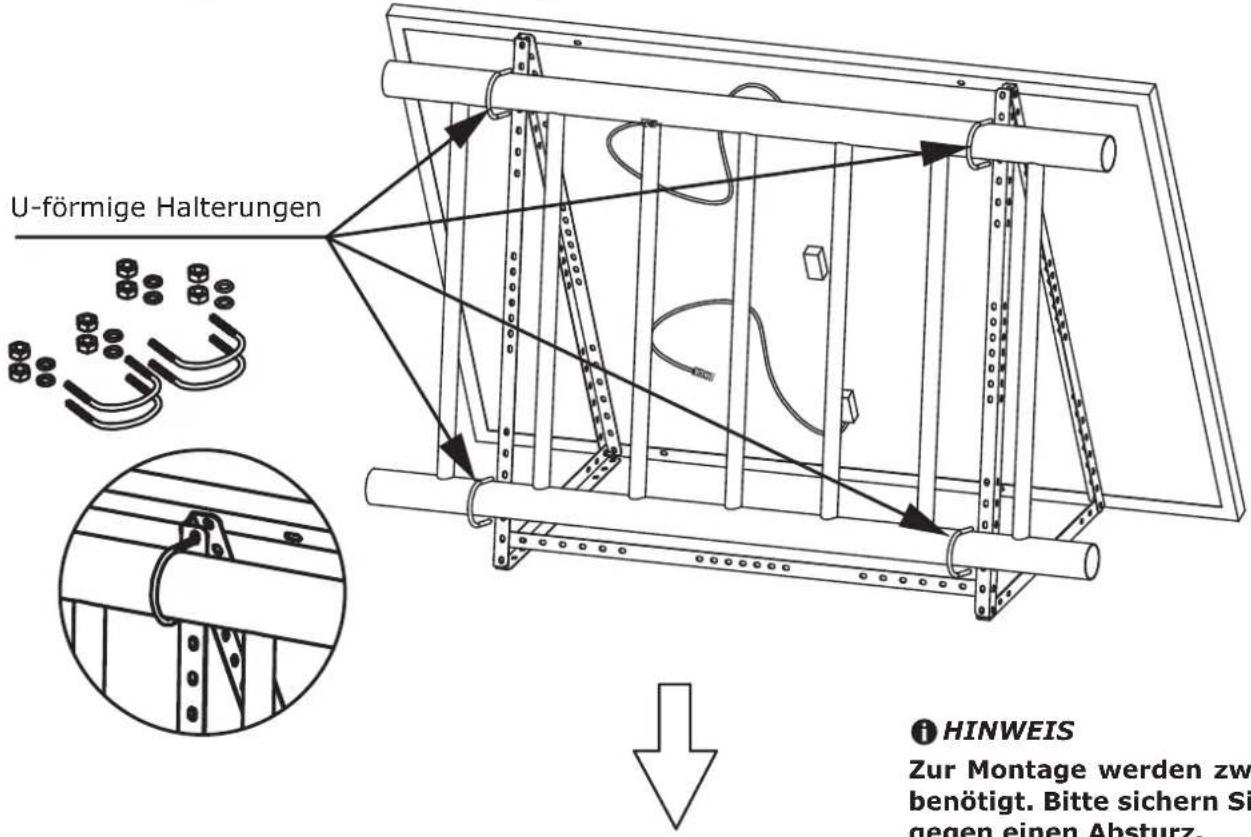

Schritt 5

Befestigen Sie das Solarmodul mit den U-förmigen Halterungen an der Reling.

HINWEIS

Zur Montage werden zwei Personen benötigt. Bitte sichern Sie das Modul gegen einen Absturz.

i HINWEIS

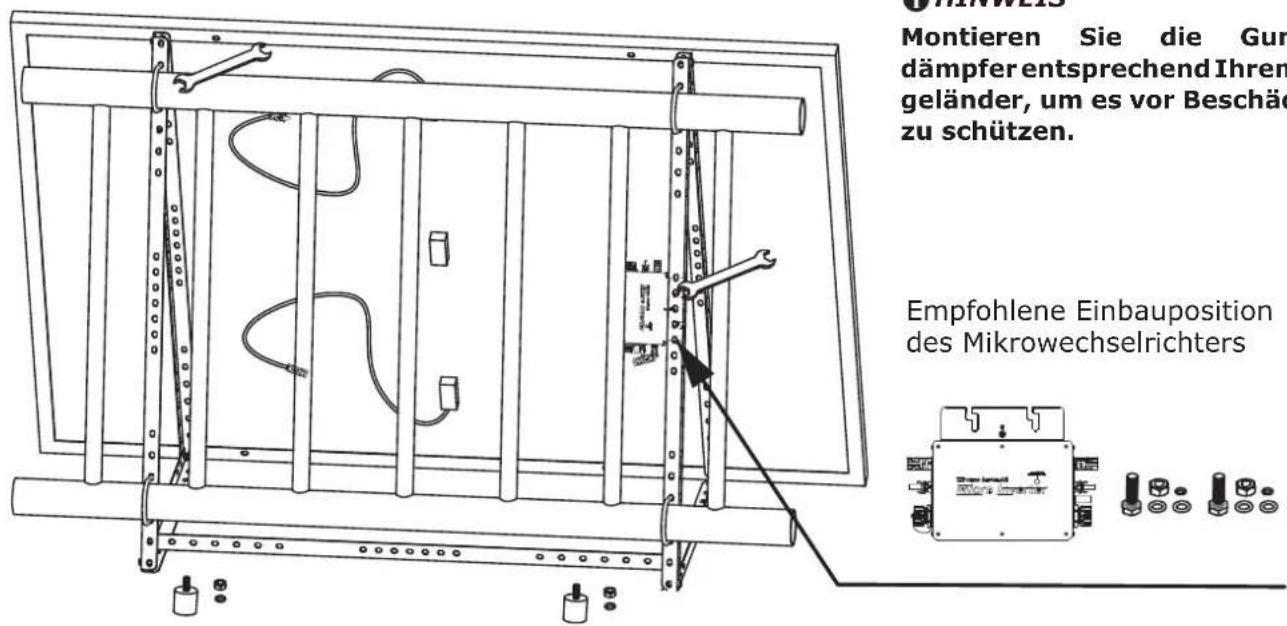

Montieren Sie die Gummistoß-dämpfer entsprechend Ihrem Balkongeländer, um es vor Beschädigungen zu schützen.

Empfohlene Einbauposition des Mikrowechselrichters

Herzlichen Glückwunsch zur erfolgreichen Installation!

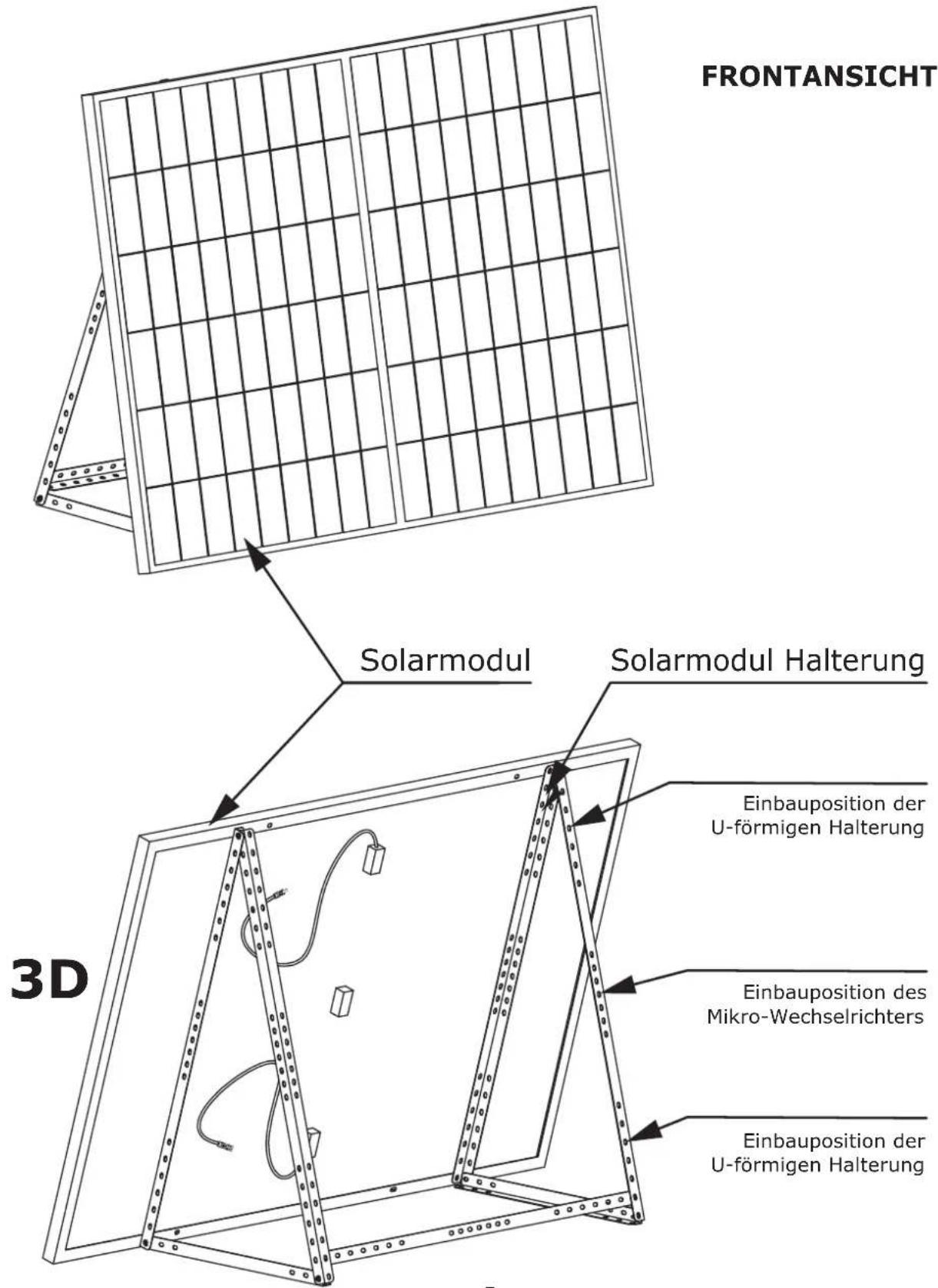

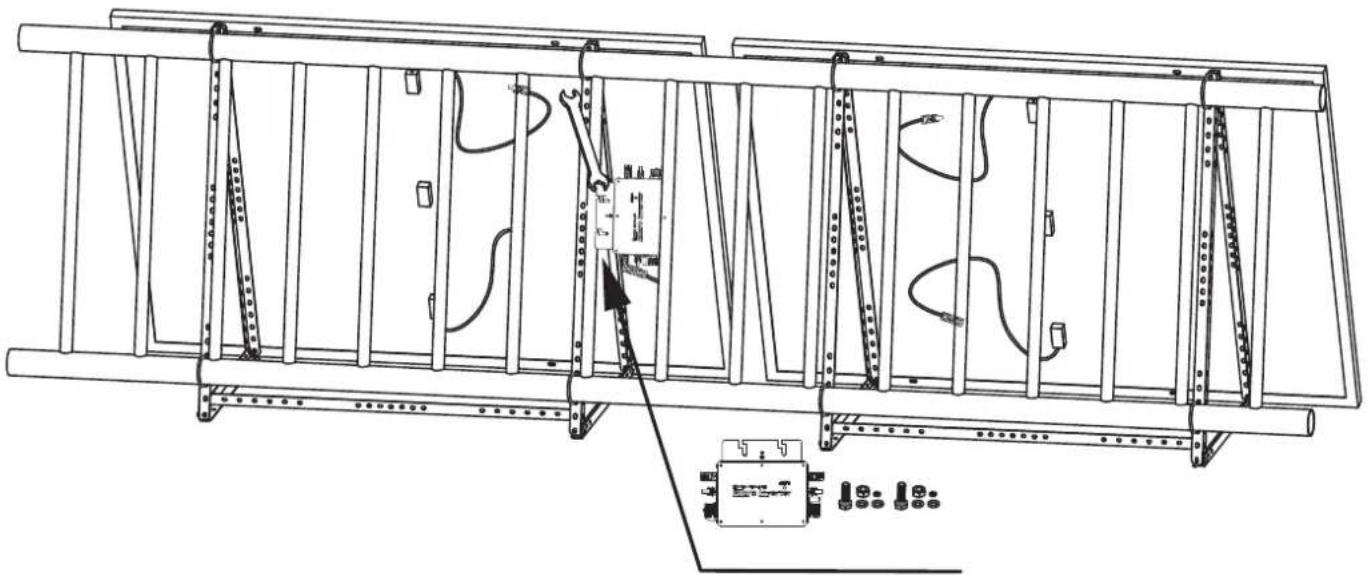

Installationsschema für zwei Solarmodule

Empfohlene Einbauposition des Mikrowechselrichters

Montieren Sie die Gummistoßdämpfer entsprechend Ihrem Balkongeländer, um es vor Beschädigungen zu schützen.

i HINWEIS

Bitte bringen Sie vor Inbetriebnahme die Kommunikationsantenne am Wechselrichter an.

Montage Formen:
Senkrecht

30° Winkel

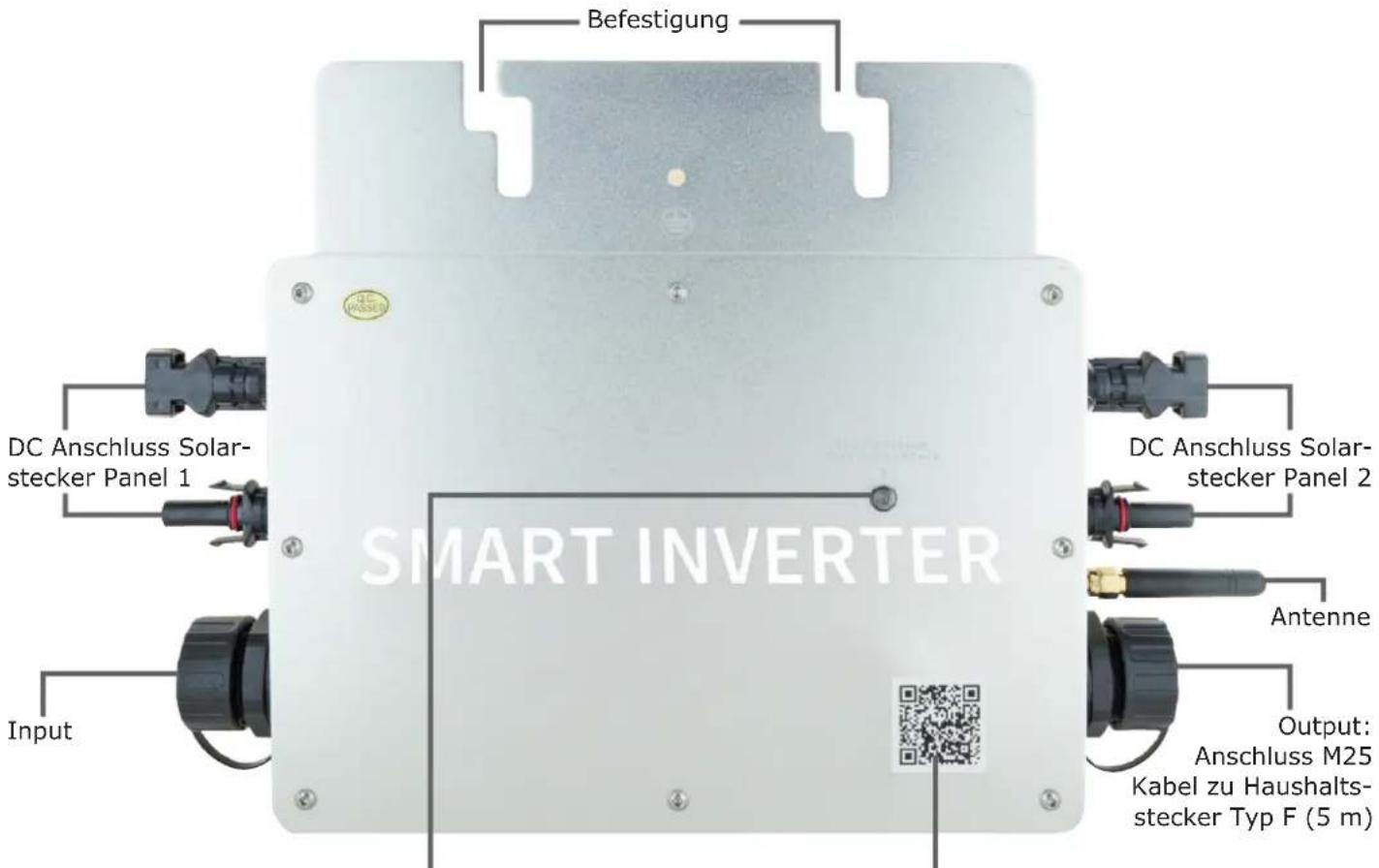

Inverter

LED-Indikationsleuchte QR-Code (Scan für die APP, siehe S.12)

TECHNISCHE DATEN

Modell SOKW0600

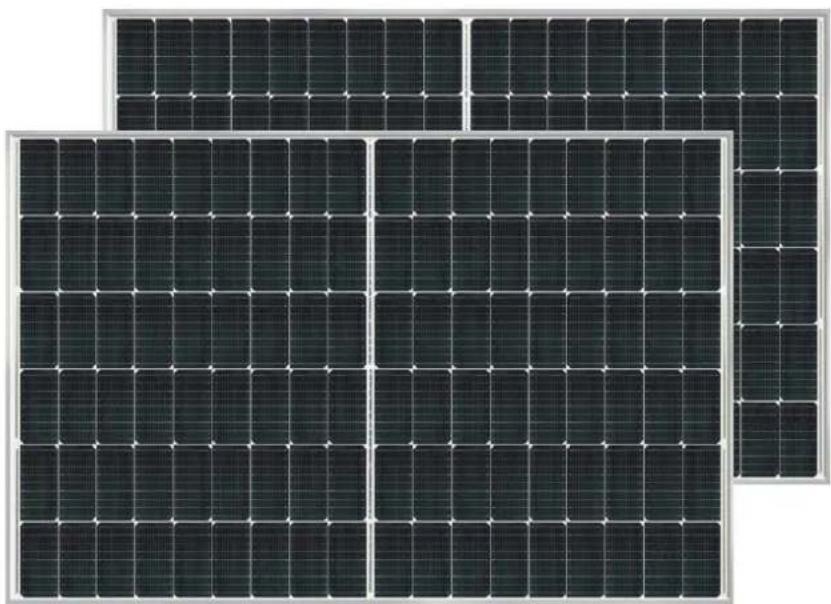

PV-Module 2x Monokristallines PV Modul (285-325 Wp)
Typ Monocrystalline Perc 166 x 83 mm
Menge Zellen 2x 108 (6x18)
Abmessung 2x 1590 x 1038 x 35 mm
Front 3,2 mm gehärtetes Glas mit Antireflex Beschichtung
Rahmen Aluminium
IP Schutzklasse / Einsatzort IP68 / Außenbereich
Effizienz	Hoher Modulwirkungsgrad durch innovatives Halfcut Zellen-Design und Multi-Busbar (MBB) Zelltechnologie
Farbe Silber, blau
Gewicht 17,5 kg (pro PV Panel)
Anschlusskabel 5 m
Inverter
Betriebstemperaturbereich	-20°C bis +50°C
Größe (L x B x H)	283 mm x 200 mm x 41 mm
Nettogewicht	1,46 kg
IP-Schutzklasse / Einsatzort	IP65 / Außenbereich
Wärmeabfuhrmodus	Selbstkühlung
WiFi Info	2.4 Ghz / 802.11 b/g/n
Stromübertragungsmodus	Rückwärts-Übertragung, Ladepriorität
System Infos abrufbar	Smartphone App

Eingangsparameter @ 120 V @ 230 V
Maximale Eingangsleistung 2x 375 Watt
Ausgangsspannungsmodus 120/230 V Automatische Wechsel
PV-Leerlaufspannung 30-60 V DC
Betriebsspannungsbereich 22-60 V
Anlaufspannung 22-60 V
Kurzschlussstrom 2x 15.0 A
Maximaler Betriebsstrom 2x 12.0 A
Ausgangsparameter @ 120 V @ 230 V
Ausgangsspitzenleistung 600 VA/Watt 600 VA/Watt
Ausgangsstrom 5.0 A 2.6 A
AC-Spannungsbereich 80-160 V 180-280 V
AC-Frequenzbereich	48~51 / 58~61 Hz	48~51 / 58~61 Hz
Leistungsfaktor	>95 %	>95%

BEDIENUNG ÜBER DIE APP

(Ist für die Inbetriebnahme der Anlage nicht notwendig)

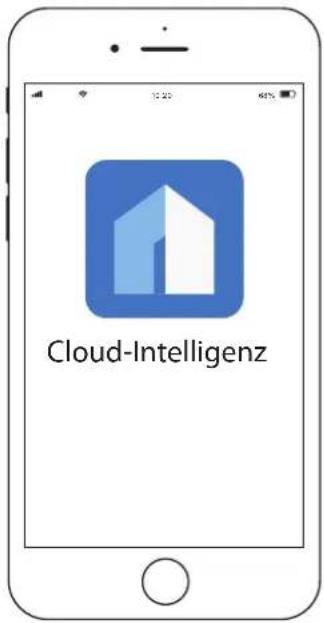

DOWNLOAD Cloud Intelligence APP

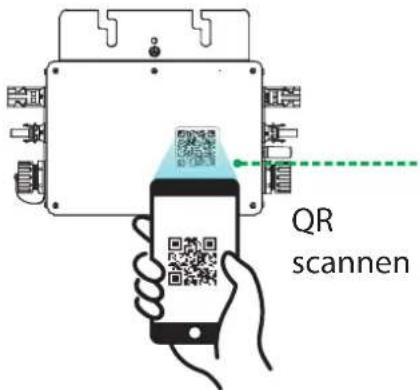

Bitte verwenden Sie den QR-Code zum Scannen und Installieren der „Cloud Intelligence“ Client-Anwendung.

Systemversion: Android 5.0, IOS 9 und höher

i HINWEIS!

Bitte beachten Sie unbedingt die folgenden Installationsbedingungen:

a) Schließen Sie die Kommunikationsantenne am Wechselrichter an.
b) Stellen Sie den Wechselrichter an einem Ort mit gutem WiFi-Signal auf. Bitte vergewissern Sie sich vorab, ob Ihr WiFi-Signal über eine ausreichende Stärke verfügt. Sollten Sie kein ausreichendes WiFi-Signal an Ihrem Aufstellungsort haben, empfehlen wir Ihnen, einen WiFi-Verstärker zu installieren.
c) Das angeschlossene WiFi-Netzwerk muss sich im 2.4G-Modus befinden.

Einrichten

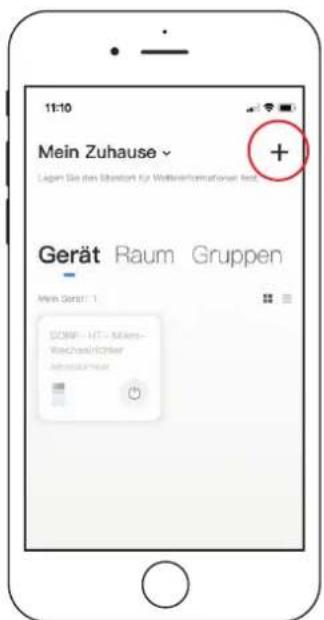

1. Gerät hinzufügen

Öffnen Sie die Überwachungssoftware „Cloud Intelligence“ APP. Um ein Gerät hinzuzufügen, klicken Sie auf das „+“-Symbol in der oberen rechten Ecke, um das Geräteprogramm zu starten.

* Wenn es ein Gerät unter dem aktuellen Konto gibt, klicken Sie auf das Geräte-symbol, um die Detailseite zu öffnen.

2. Eingabegeräte

Wenn die APP in den QR-Code-Scan-Status wechselt, scannen Sie das QR-Code-Etikett auf dem Wechselrichtergehäuse (oben rechts). Zu diesem Zeitpunkt liest die APP automatisch den Wechselrichtercode und springt automatisch auf die Seite für die WiFi-Verbindung. Klicken Sie auf „Next“, um das WiFi-Passwort einzugeben. Sobald Sie das erledigt haben, verbindet sich der Inverter mit Ihrem WiFi-Netzwerk.

3. Initialisierung

Wenn sich der Wechselrichter im Standby-Modus befindet, kehren Sie zur APP des Mobiltelefons zurück, um die Gerätebetriebsseite zu initialisieren. Markieren Sie unten die Option „Ich habe die oben genannten Vorgänge abgeschlossen“ und klicken Sie auf die Schaltfläche „Verbindung starten“. Zu diesem Zeitpunkt springt die Seite auf die Signalsuchseite. Die LED-Anzeige Funktionen der Smart APP kann Echtzeit-Datenübertragung mit der Zusammenarbeit von Alibaba Cloud IoT.

Durch grafische Anzeigen in Echtzeit können Benutzer den Betrieb des Kraftwerks besser verstehen. Der Benutzer kann den Betrieb überwachen und die Ausgangsleistungsfunktion des Systems einstellen. Die Daten der Anlage können in der App jedoch auch verzögert angezeigt werden. Bitte achten Sie auf die LED-Anzeige. Die jeweiligen Anzeigefunktionen sind weiter unten beschrieben.

4. Zusätzliche Funktionen

Klicken Sie auf die Schaltfläche „Installieren“ in der oberen rechten Ecke der Systemdetailseite. Auf der Einstellungsseite können Sie die Ausgangsleistung des Wechselrichters, die Einstellung, den Fernstart/-stopp usw. entsprechend den tatsächlichen Bedürfnissen anpassen.

i ANMERKUNG

Die App kann bis zu 60 Wechselrichter gleichzeitig überwachen, über maximal 2 Listen, jede Liste kann mit 30 Wechselrichter-Codes gefüllt werden.

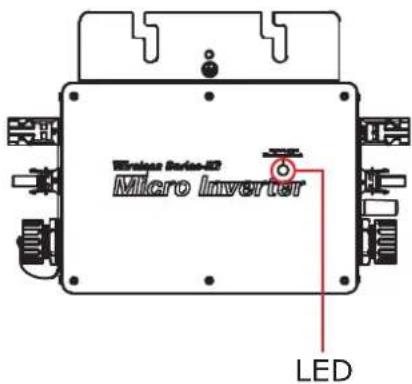

LED-Anzeigefunktion des Mikro-Wechselrichters

1. Rotes Licht leuchtet auf → Das Gerät befindet sich im vorbereitenden Betriebszustand;
2. Rotes Licht blinkt → Das Gerät geht in den Zustand der verzögerten Inbetriebnahme über;
3. Blaues Licht blinkt schnell → MPPT-Suchstatus für den Punkt maximaler Leistung;
4. Blaues Licht leuchtet weiter → MPPT maximaler Leistungspunkt, MPPT - Suchstatus gesperrt-Zustand;
5. Blaues Licht wechselt zu rotem Licht für eine lange Zeit → a) Inselschutz; b) Frequenzschutz; c) Störung; d) Softwareabschaltung; e) Überspannungsschutz für Wechselspannung; f) Überspannungsschutz für Gleichspannung;

Anzeige für normalen Betrieb (flashing process)

Schließen Sie den Mikro-Wechselrichter ordnungsgemäß an inklusive der AC- und DC-Stecker an und schalten Sie ihn dann ein:

Das rote Licht leuchtet 3 Sekunden lang → das rote Licht blinkt 30 Sekunden lang → das blaue Licht blinkt schnell (MPPT-Suche nach dem maximalen Leistungspunkt) → das blaue Licht leuchtet weiter (MPPT-Sperre).

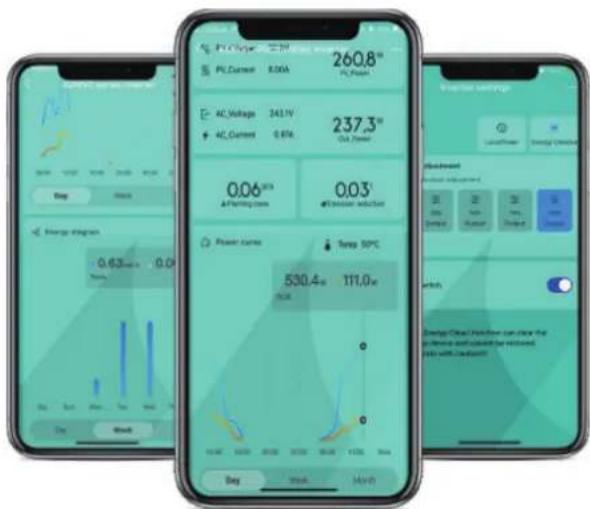

CLOUD INTELLIGENCE APP INTELLIGENTES Iot-ÜBERWACHUNGSMODEM

Die App kann auf jedem Smartphone oder Tablet (Android/iOS) verwendet werden.

• CO-2-induzierte Umweltanalyse
- Tägliche und gesamte Energieerzeugung in kWh
• Tatsächliche DC-Eingangsspannung, Strom und Leistung
- Tatsächliche AC-Ausgangsspannung, -Strom und -Leistung
• Wechselrichter-Temperatur
- Leistungskurven-Historie (täglich, wöchentlich, monatlich)
- Optionale Begrenzung der Ausgangsleistung
• Online-Schalter für den Wechselrichter-Start-Stopp

Die Installation ist durch fachkundige Personen durchzuführen. Sicherheits-hinweise bitte vor der Montage bzw. Inbetriebnahme des Gerätes sorgfältig lesen und beachten.

Sicherheits- und Aufstellhinweise

Alle von uns vertriebenen Geräte entsprechen den bei Kauf gültigen Sicherheitsbestimmungen und sind bei bestimmungsgemäßem Gebrauch grundsätzlich sicher! Beachten Sie bitte die nachfolgenden Hinweise, um mögliche Gefahren, Beschädigungen oder Fehlfunktionen zu vermeiden:

Verwenden Sie zum Reinigen ein trockenes weiches Tuch. Sprühen Sie niemals Reiniger direkt auf das Gerät. Verwenden Sie keine Reinigungslösungen, die die Oberfläche des Gerätes angreifen. Steckernetzteil nicht mit nassen Händen anfassen, Gefahr eines elektrischen Schlages! Bei Störungen oder Rauch- und Geruchsbildung aus dem Gehäuse sofort Steckernetzteil /Netzstecker aus der Steckdose ziehen! Sollten Wasser oder Fremdkörper ins Geräteinnere gelangt sein oder wurde das Steckernetzteil oder das Gerät beschädigt, darf das Gerät nicht in Betrieb genommen werden, oder muss sofort vom Stromnetz getrennt werden. Das Gerät muss vor der Wiederverwendung von einem Fachmann (Technischer Kundendienst) überprüft bzw. repariert werden.

Die Installation der Anlage muss nach den gültigen nationalen Sicherheitsvorschriften für Elektroinstallationen oder durch einen Fachmann erfolgen. Zur Vermeidung gefährlicher Überspannungen (z.B. Brandgefahr und Lebensgefahr), muss auf die Erdung angeschlossener Geräte geachtet werden. Wenn das Gerät längere Zeit nicht benutzt wird, z.B. vor Antritt einer längeren Reise, ziehen Sie das Steckernetzteil aus der Steckdose.

WARTUNG & REINIGUNG:

i HINWEIS!

Beschädigungsgefahr!

Unsachgemäßer Umgang mit dem Produkt kann zu Beschädigungen des Produkts führen.

Verwenden Sie keine aggressiven Reinigungsmittel, Bürsten mit Metall- oder Nylonborsten sowie keine scharfen oder metallischen Reinigungsgegenstände wie Messer, harte Spachtel und dergleichen. Diese können die Oberflächen beschädigen.

1. Schalten Sie vor der Reinigung das Produkt aus.
2. Reinigen Sie das Produkt mit einem weichen, trockenen Tuch.
3. Verwenden Sie bei hartnäckigen Verschmutzungen des Produkts ein leicht angefeuchtetes Tuch und ggf. etwas mildes Spülmittel.
4. Lassen Sie alle Teile danach vollständig trocknen.

SERVICEKARTE

Abwicklungsformular für defekte Geräte

Absender Bitte Blockschrift in GROSSBUCHSTABEN

Name

Vorname

Straße

PLZ und Ort

Telefon mit Vorwahl

E-Mail Adresse

Modell: SOKW0600

Unterschrift des Käufers

Service-Adresse:

Schwaiger GmbH

Würzburger Straße 17

90579 Langenzenn

Service-Hotline:

[phone]

Internet & Email:

www.schwaiger.de

[e-mail]

Bitte beachten:

• Die Garantie für den Wechselrichter beträgt 10 Jahre ab dem Kaufdatum.
• Die Garantie für das Solar-Modul 15 Jahre ab dem Kaufdatum.
- Bewahren Sie deshalb bitte Ihren Kaufbeleg und die Originalverpackung auf. Sollten Sie im Servicefall keine ausreichende Transportverpackung haben, kann Ihnen diese kostenpflichtig zugesendet werden. Bei jeder Einsendung ist die Servicekarte vollständig ausgefüllt mit beizulegen.
- Die Garantie und Gewährleistung bezieht sich nur auf solche Mängel, die auf Herstellungs- oder Materialfehler zurückzuführen sind.
- Für Schäden aufgrund unsachgemäßer Handhabung oder unsachgemäßen Eingriffs sowie für Schäden verursacht durch Blitzeinschlag, Überspannung, Stromausfall, Brand oder andere natürliche Katastrophen kann keine Garantie oder Gewährleistung übernommen werden. Soll dennoch eine Reparatur des Gerätes durchgeführt werden, so erhalten Sie einen Kostenvoranschlag.
- Die Garantie und Gewährleistung erlischt, wenn das Produkt von einer unbefugten Person verändert oder repariert wurde, die Seriennummer des Produktes geändert oder entfernt wurde, das Produkt außerhalb des Bereiches seines vorgesehenen Verwendungszweckes verwendet wurde/wird oder mit Ablauf der Gewährleistungsfrist.
- Im Rahmen der Gewährleistung behalten wir uns das Recht vor, das Gerät zu reparieren oder gegen ein vergleichbares Gerät auszutauschen.
- Bei technischen Problemen wenden Sie sich bitte zunächst an unsere Service-Hotline. In den meisten Fällen kann hier das Problem bereits gelöst werden.

ENTSORGUNG

Verpackung entsorgen

Zum Schutz vor Transportschäden wird das Produkt in einer Verpackung aus recyclingfähigen Materialien geliefert. Entsorgen Sie diese sortenrein in den bereitgestellten Sammelbehältern. Fragen Sie für eine umweltgerechte Entsorgung des Produktes Ihren örtlichen Entsorgungsbetrieb oder Ihre kommunale Verwaltung.

Produkt entsorgen (Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen)

Elektrische und elektronische Geräte sowie Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich verpflichtet, elektrische und elektronische Geräte sowie Batterien am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Bedienungsanleitung bzw. der Verpackung weist auf diese Bestimmung hin.

Haftungsausschluss

Die Schwaiger GmbH übernimmt keinerlei Haftung und Gewährleistung für Schäden die aus unsachgemäßer Installation oder Montage sowie unsachgemäßem Gebrauch des Produktes oder einer Nichtbeachtung der Sicherheitshinweise resultieren. Nicht für gewerbliche Nutzung!

Herstellerinformation

Sehr geehrter Kunde, sollten Sie technischen Rat benötigen und Ihr Fachhändler konnte Ihnen nicht weiterhelfen, kontaktieren Sie bitte unseren technischen Support.

Geschäftszeiten (Technischer Support in deutscher Sprache) Montag bis Freitag: 08:00 - 17:00 Uhr

Vereinfachte Konformitätserklärung nach RED-Richtlinie

Hiermit erklärt die Firma Schwaiger GmbH, dass der beschriebene Funkanlagentyp der Richtlinie 2014/53/EU und den weiteren für das Produkt zutreffenden Richtlinien entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://download.schwaiger.de

CE-Kennzeichnung

Mit dem CE-Zeichen erklärt die Firma Schwaiger GmbH, dass das Produkt mit den wesentlichen Schutzanforderungen der zutreffenden Richtlinien und Verordnungen übereinstimmt.

Hinweise zur Garantie

Die Garantiezeit beginnt mit dem Kauf des Gerätes. Diesen Zeitpunkt weisen Sie bitte durch den Kaufbeleg (Kassenzettel, Rechnung, Lieferschein u. ä.) nach. Bewahren Sie diese Unterlagen bitte sorgfältig auf. Unsere Garantieleistung richtet sich nach unseren, zum Zeitpunkt des Kaufes gültigen, Garantiebedingungen. Bringen Sie im Reparaturfall bitte das Gerät zu Ihrem Fachhändler oder senden Sie es dorthin ein.

Haftungsausschluss

• Diese Anleitung ersetzt in keinem Fall die Prüfung auf Eignung, Tauglichkeit und Montage der eingesetzten Komponenten durch entsprechendes Fachpersonal, insbesondere nicht bei Dachmontage im Hinblick auf die Art der Dacheindeckung (Beton-Dachsteine/Ziegel), der Dachkonstruktion, Dachstatik, (örtl.) Bauvorschriften, Blitzschutz sowie sonstiger lokaler Gegebenheiten (z.B. Wind- und Schneelasten).
• Das Einhalten dieser Anleitung als auch die Bedingungen und Methoden bei Installation und Verwendung der Komponenten bzw. des Montagesystems können von SCHWAIGER GmbH nicht überwacht werden. Eine unsachgemäße Ausführung der Installation kann zu Sachschäden führen und in Folge Personen gefährden. SCHWAIGER GmbH übernimmt daher keinerlei Verantwortung und Haftung für Verluste, Schäden und Kosten, die sich aus fehlerhafter Installation, fehlerhafter Ausführung der Installationsarbeit, unsachgemäßem Betrieb sowie falscher Verwendung ergeben oder in irgendeiner Weise damit zusammenhängen.
• Die SCHWAIGER GmbH wird keinerlei Haftung für Schäden oder Folgeschäden aus der Verwendung oder Montage der Solaranlage übernehmen. Örtliche Gegebenheiten und bauliche Voraussetzungen liegen außerhalb unseres Einflussbereichs, überprüfen Sie diese eingehend! Ziehen Sie gegebenenfalls entsprechende Fachleute (Statiker, Dachdecker, Ingenieure etc.) zu Rate!
• Bitte zur Wahrung ihrer Garantieansprüche halten Sie zuerst mit uns Rücksprache, sollten bei der Montage Probleme auftreten, die in dieser Montageanleitung nicht aufgeführt sind. Mögliche Kosten, Gewährleistungs-, Austausch- und Rechtsansprüche jeglicher Art verfallen bei unabgestimmten eigenmächtigen Handlungen.
• SCHWAIGER GmbH behält sich das Recht vor, ohne vorherige Mitteilung Änderungen bezüglich des Produkts, der Komponenten, der technischen Daten oder der Montageanleitung vorzunehmen.

Scannen Sie diesen QR-Code, dann gelangen Sie direkt zum Downloadbereich, wo Sie die aktuelle Bedienungsanleitung finden.

www.schwaiger.de > Service > Downloadbereich

Weitere Informationen zum Produkt finden Sie im Internet auf www.schwaiger.de unter der Artikelnummer des Produktes.

HOTLINE (Technischer Support in deutscher Sprache)

Montag bis Donnerstag: 08:00 - 17:00 Uhr

Freitag: 08:00 - 14.30 Uhr

[e-mail]

Hotline: [phone]

Anschrift

Schwaiger GmbH

Würzburger Straße 17

90579 Langenzenn

[e-mail]

www.schwaiger.de
