TDA1628 532 - Nicht kategorisiert Schwaiger - Kostenlose Bedienungsanleitung

Produkttyp	Antennenverstärker
Modell	TDA1628 532
Marke	Schwaiger
Frequenzbereich	47 – 862 MHz
Verstärkung	ca. 20 dB
Eingangsimpedanz	75 Ω
Ausgangsimpedanz	75 Ω
Stromversorgung	12 V DC / 100 mA (über Koaxialkabel)
Anschlüsse	1 x F-Stecker (Eingang), 1 x F-Stecker (Ausgang)
Abmessungen (B x H x T)	ca. 80 x 30 x 20 mm
Gewicht	ca. 50 g
Betriebstemperatur	-20 °C bis +60 °C
Schutzart	IP65 (wetterfest)
Gehäusematerial	Aluminium, lackiert
Lieferumfang	Verstärker, Netzteil, Montagezubehör

Häufig gestellte Fragen - TDA1628 532 Schwaiger

Wie schließe ich den Antennenverstärker an?

Verbinden Sie den Eingang des Verstärkers mit Ihrer Antenne und den Ausgang mit dem Receiver oder Fernseher. Das Netzteil muss zwischengeschaltet werden.

Kann der Verstärker im Freien montiert werden?

Ja, der Verstärker ist wetterfest (IP65) und kann im Außenbereich montiert werden. Achten Sie auf sichere Befestigung.

Welche Spannung benötigt der Verstärker?

Der Verstärker benötigt 12 V Gleichspannung mit max. 100 mA. Das mitgelieferte Netzteil ist geeignet.

Warum habe ich kein Signal nach dem Einbau?

Prüfen Sie die Kabelverbindungen und ob das Netzteil eingesteckt ist. Auch die Antenne selbst muss funktionieren.

Wie reinige ich den Verstärker?

Reinigen Sie das Gerät mit einem trockenen Tuch. Verwenden Sie keine aggressiven Reiniger.

Kann ich mehrere Fernseher anschließen?

Dieser Verstärker hat nur einen Ausgang. Für mehrere Fernseher benötigen Sie einen zusätzlichen Verteiler.

Was bedeutet die LED am Verstärker?

Die grüne LED zeigt an, dass der Verstärker mit Strom versorgt wird und funktioniert.

Ist der Verstärker mit DVB-T2 kompatibel?

Ja, der Frequenzbereich von 47–862 MHz deckt DVB-T/T2 sowie Kabel- und Satelliten-IF ab.

Wie kann ich die Verstärkung einstellen?

Die Verstärkung ist fest eingestellt und kann nicht verändert werden. Sie beträgt ca. 20 dB.

Was mache ich, wenn der Verstärker defekt ist?

Wenden Sie sich an den Schwaiger-Kundendienst oder Ihren Fachhändler. Das Gerät ist nicht reparierbar.

BEDIENUNGSANLEITUNG TDA1628 532 Schwaiger

INSTALLATIONSANLEITUNG
GB INSTALLATION GUIDE
F GUIDE D'INSTALLATION
ISTRUZIONI DI INSTALLAZIONE

E INSTRUCCIONES DE INSTALACIÓN
NL INSTALLATIEHANDLEIDING
CZ NÁVOD NA INSTALACI
SK NÁVOD NA INŠTALÁCIU

SLO NAVODILA ZA VGRADNJO
TR MONTAJ TALIMATI
RUS РУКОВОДСТВО ПО МОНТАЖУ

CAT5e

Close-up of two Ethernet ports on a white wall (no text or symbols visible)

TDA1428 531

CAT6

TDA1628 532

CAT5e

White wall-mounted device with two ports, no visible text or symbols

TDU2428 531

CAT6

White wall-mounted network outlet with two Ethernet ports, no visible text or symbols

TDU2628 532

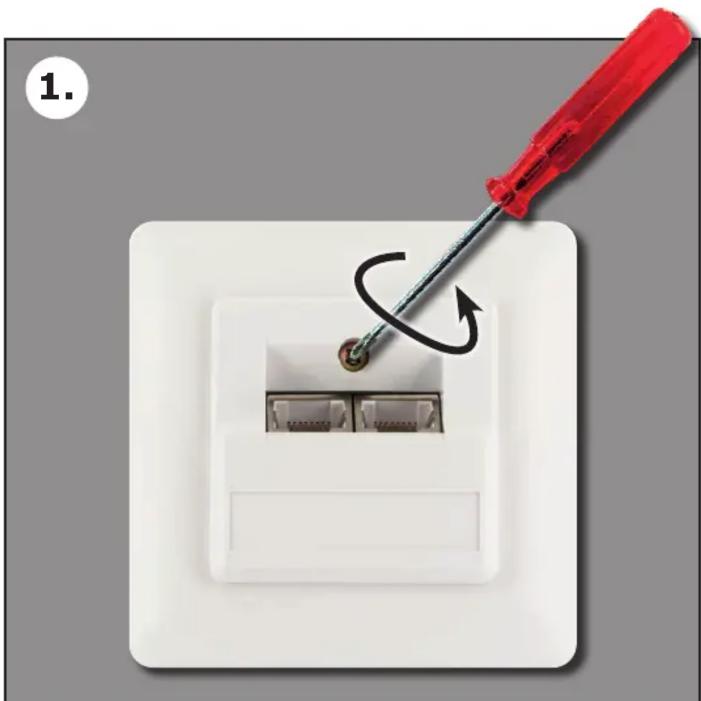

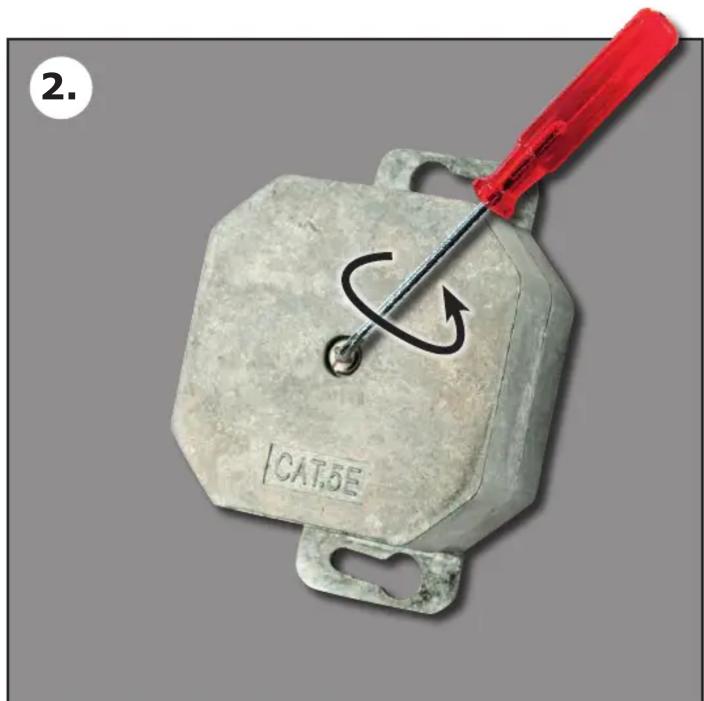

1 2 3

Exterior view of a metallic electronic device with two Ethernet ports and mounting holes (no text or symbols visible)

Rectangular metal plate with a central hole, no text or symbols visible

Simple icon of a floppy disk with a central hole (no text or symbols)

4

Simple white circular shape centered on a light gray square background (no text or symbols)

5

Plain white plastic panel with corner holes and mounting holes (no text or symbols)

D GB F I E NL CZ SK SLO TR RUS

1	Montagedose Installation box		Boîtier d'installation	Presa di montaggio	Caja de montaje	Montagedoos montážní krabice	Elektroinšta- lačná škatuľa	Montažna doza	Montaj kutusu	Монтажная коробка
2	Abschirmdeckel	Shielding cover	Couvercle de protection	Coperchio schermato	Tapa protec-tora	Afscherm-deksel	ochranné víko Tieniaci kryt	Oklopnipokrov	Koruyucukapak	Экранирующая крышка
3	Abdeckplatte	Cover plate	Plaque couvercle	Piastra di copertura	Placa de cobertura	Afdekplaat	krycí deska	Krycia doska	Pokrivnaplošča	Защитная пластина
4	Abdeckrahmen	Cover frame	Cadre couvercle	Cornice di copertura	Bastidor de cobertura	Afdekframe	krycí rám	Krycí rám	Pokrivni okvir	Kapakçerçevesi
5	Aufputzkasten (optional)	Surface-mounted box (optional)	Boîtier en saillie (en option)	Scatola sopraintonaco (facoltativa)	Caja or-namental (opcional)	Opbouwdoos (optioneel)	nástěnná krabice (volitelně)	Elektroinšta-lačná škatuľa na omietku (alternativne)	Nadometni okvir (izbirno)	Sıva üstů kutu (isteče bağlı)

Close-up of a white electrical outlet switch with a red screwdriver inserted, showing a circular arrow indicating rotation (no text or symbols)

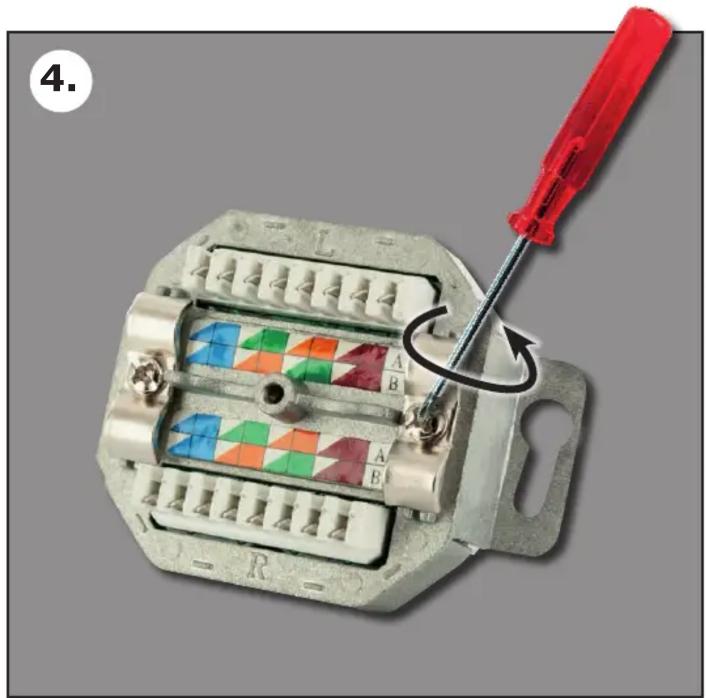

Close-up of a connector with colored triangular connectors and a red screwdriver inserted, no visible text or symbols.

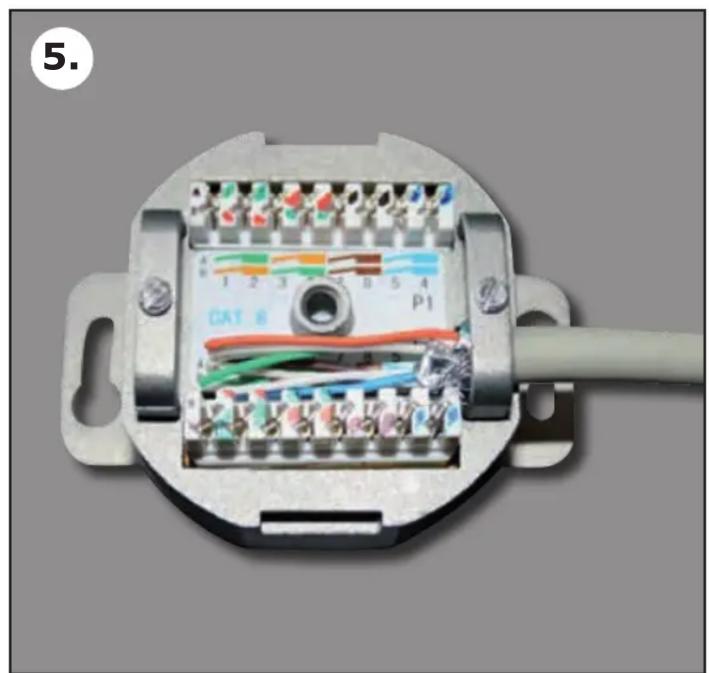

Close-up of a printed electrical connector with colored wires and connectors (no visible text or symbols)

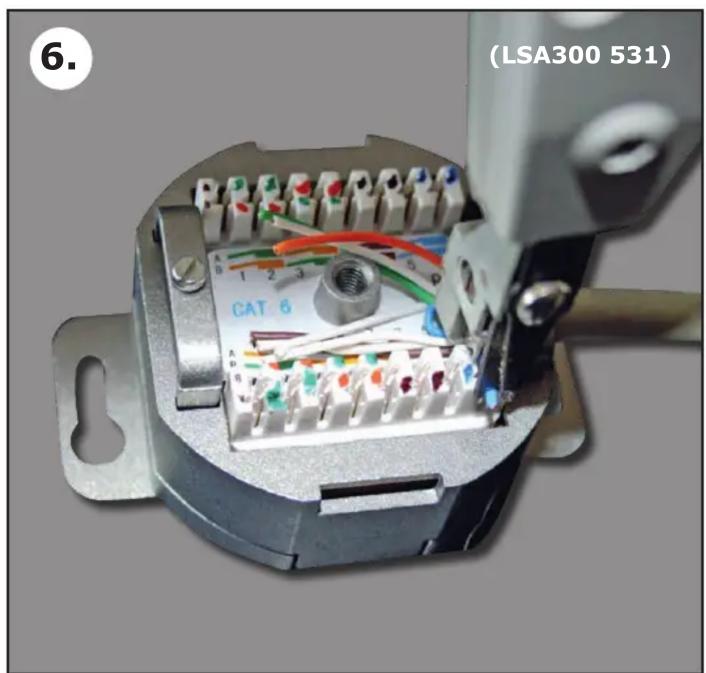

Close-up of a CAT 6 connector socket with colored wires and connectors (no readable text or symbols)

PIN T568A (STANDARD) T568B (CROSSOVER)
1	Weiß-Grün / White-Green Weiß-Orange / White-Orange
2	Grün / Green Orange / Orange
3	Weiß-Orange / White-Orange Weiß-Grün / White-Green
4	Blau / Blue Blau / Blue
5	Weiß-Blau / White-Blue Weiß-Blau / White-Blue
6	Orange / Orange Grün / Green
7	Weiß-Braun / White-Brown Weiß-Braun / White-Brown
8	Braun / Brown Braun / Brown
