Produkttyp	Fernbedienung
Marke	Schwaiger
Modell	ZHF02
Farbe	Schwarz
Abmessungen (L x B x H)	15 x 5 x 2 cm
Gewicht	100 g
Stromversorgung	2 x AAA-Batterien (nicht im Lieferumfang)
Reichweite	ca. 8 m
Frequenz	IR (Infrarot)
Kompatibilität	Für die meisten TV-Geräte und Audiogeräte
Anzahl der Tasten	20
Funktionen	Ein/Aus, Lautstärke, Kanalwechsel, Stumm, Menü, Quelle
Programmierbar	Ja, durch Codeeingabe oder automatische Suche
Material	Kunststoff
Lieferumfang	Fernbedienung, Bedienungsanleitung
Garantie	2 Jahre
Herstellungsland	China
CE-Kennzeichnung	Ja
Entsorgung	Elektrogeräte gehören nicht in den Hausmüll
Reinigung	Mit einem trockenen Tuch abwischen
Lagerung	Trocken und staubfrei
Sicherheitshinweise	Batterien nicht kurzschließen, nicht in Wasser tauchen

Häufig gestellte Fragen - ZHF02 Schwaiger

Wie programmiere ich die Schwaiger ZHF02 Fernbedienung?

Die Programmierung erfolgt durch Eingabe eines Herstellercodes oder durch automatische Suche. Schalten Sie das Gerät ein, halten Sie die SET-Taste gedrückt, bis die LED blinkt, und geben Sie den Code ein. Die genauen Schritte finden Sie in der Bedienungsanleitung.

Welche Batterien werden benötigt?

Die Fernbedienung benötigt zwei AAA-Batterien (1,5 V). Diese sind nicht im Lieferumfang enthalten. Achten Sie auf die richtige Polarität.

Die Fernbedienung funktioniert nicht. Was tun?

Überprüfen Sie zuerst die Batterien und tauschen Sie sie bei Bedarf aus. Stellen Sie sicher, dass kein Hindernis zwischen Fernbedienung und Gerät ist. Falls nötig, setzen Sie die Fernbedienung zurück (siehe Frage 6).

Kann ich die Fernbedienung für verschiedene Geräte verwenden?

Ja, die Schwaiger ZHF02 ist eine Universalfernbedienung. Sie kann für TV, DVD, Satellit und andere Geräte programmiert werden, sofern diese IR-kompatibel sind.

Was ist die Reichweite der Fernbedienung?

Die Reichweite beträgt ca. 8 Meter im direkten Sichtkontakt. Die IR-Signale können durch reflektierende Oberflächen beeinträchtigt werden.

Wie setze ich die Fernbedienung auf Werkseinstellungen zurück?

Entfernen Sie die Batterien, warten Sie 30 Sekunden und setzen Sie sie wieder ein. Halten Sie anschließend die Taste EIN/AUS für 5 Sekunden gedrückt, bis die LED erlischt.

Warum reagiert die Fernbedienung nur manchmal?

Mögliche Ursachen sind schwache Batterien, Verschmutzung der IR-Linse oder Störungen durch andere IR-Quellen. Reinigen Sie die Linse mit einem trockenen Tuch.

Kann ich die Fernbedienung mit meinem Smart-TV verwenden?

Ja, solange Ihr Smart-TV über einen IR-Empfänger verfügt. Bei manchen Modellen ist möglicherweise eine zusätzliche Programmierung erforderlich.

Wie reinige ich die Fernbedienung?

Verwenden Sie ein weiches, trockenes Tuch. Keine Flüssigkeiten oder Reinigungsmittel verwenden. Achten Sie darauf, die Tasten nicht zu durchnässen.

Wo finde ich die Bedienungsanleitung im PDF-Format?

Die Bedienungsanleitung können Sie kostenlos auf notice-facile.com herunterladen. Geben Sie einfach das Modell ZHF02 und die Marke Schwaiger ein.

BEDIENUNGSANLEITUNG ZHF02 Schwaiger

FERNBEDIENUNG FÜR LED LEUCHTMITTEL

BDA_ZHF02_a

D BEDIENUNGSANLEITUNG ZHF02

Herzlichen Glückwunsch und vielen Dank für den Kauf des Schwaiger Produktes ZHF02. Im Folgenden erhalten Sie nützliche Hinweise zur Handhabung.

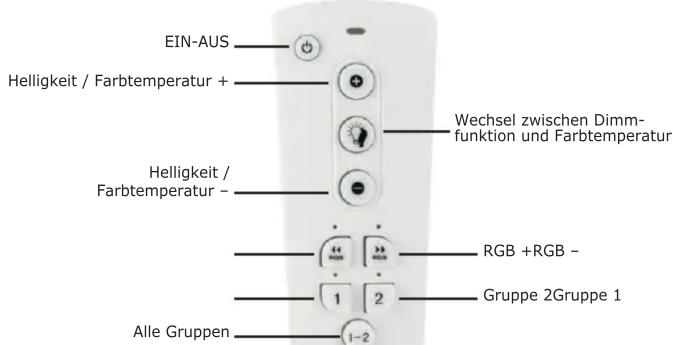

FERNBEDIENUNG & VERBUNDENES LEUCHTMITTEL

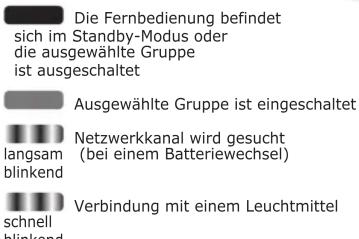

Statusanzeige:

Reset-Taste

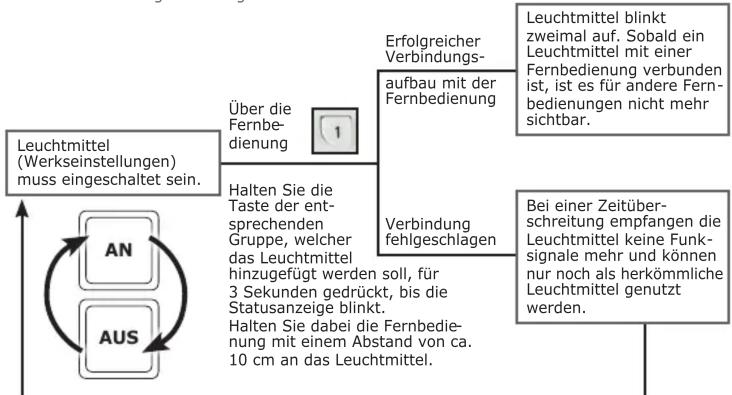

1. Verbindung mit Leuchtmitteln herstellen

Verbindung mit Leuchtmitteln herstellen: Um eine Verbindung mit neuen intelligenten Leuchtmitteln herzustellen, führen Sie bitte die unten genannten Schritte aus. Dies ist nötig, wenn Sie neue intelligente Leuchtmittel hinzufügen möchten oder wenn die bereits genutzten Leuchtmittel auf Werkseinstellungen zurückgesetzt wurden.

Neustart über einen Wandschalter

Hinweis: Es können bis zu 16 Leuchtmittel angelernt werden.

2. Verbindung mit Leuchtmitteln trennen

Halten Sie gleichzeitig die Taste für alle Gruppen, „1-2“, und die rote Reset-Taste für 3 Sekunden gedrückt, um die Verbindung mit einem Leuchtmittel zu trennen. Halten Sie dabei die Fernbedienung mit einem Abstand von ca. 10 cm an das Leuchtmittel.

3. Auswahl einer Gruppe

Drücken Sie die Taste der jeweiligen Gruppe, die Sie bedienen möchten.

4. EIN / AUS

EIN / AUS: Bei jedem Drücken der Taste werden die Leuchtmittel der ausgewählten Gruppe(n) nach und nach ein- oder ausgeschaltet.

HERSTELLERINFORMATION

Sehr geehrter Kunde, sollten Sie technischen Rat benötigen und Ihr Fachhändler konnte Ihnen nicht wei- terhelfenkontaktieren Sie bitte unseren technischen Support.

Schwaiger GmbH Würzburger Straße 17 90579 Langenzenn

Hotline: [phone] www.schwaiger.de [e-mail]

Dimmfunktion

Dimmfunktion: Dimmen der Leuchtmittel in ausgewählten Gruppen.

Plus / Minus-Taste

Kurzes Drücken: Verändert die Helligkeit Schritt für Schritt bis das Max. / Min. erreicht ist.

Langes Drücken: Verändert die Helligkeit bis zum Max. / Min.

Hinweis:

Es können insgesamt 13 verschiedene Helligkeitsgrade eingestellt werden.

Farbtemperatur-Taste

Kurzes Drücken: Regelt die Farbtemperatur Schritt für Schritt bis das Max. / Min. erreicht ist. Langes Drücken: Regelt die Farbtemperatur bis zum Max. / Min.

6. Fernbedienung auf Werkseinstellungen zurücksetzen

Halten Sie gleichzeitig die EIN / AUS Taste und die rote Reset-Taste für 3 Sekunden gedrückt. Die Fernbedienung wird auf Werkseinstellungen zurückgesetzt.

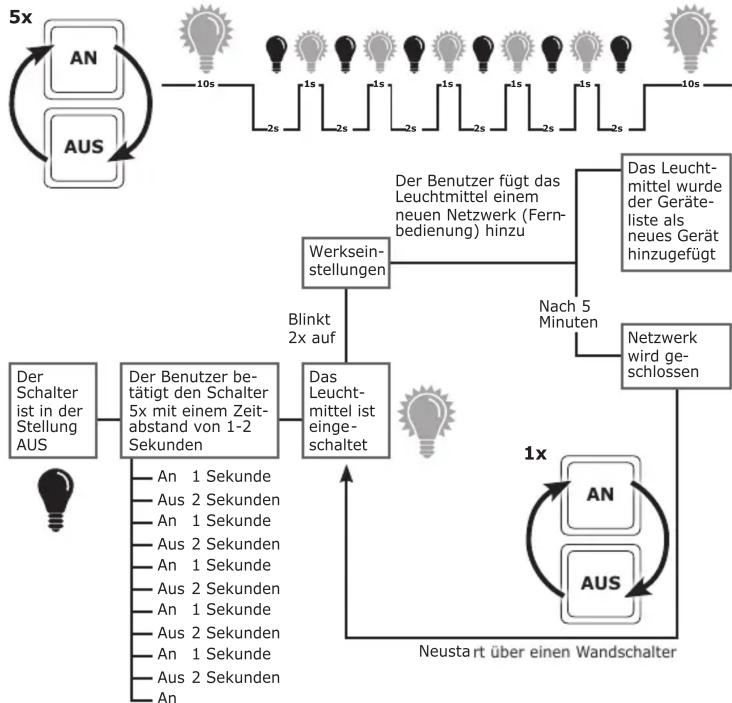

LEUCHTMITTEL DER HAL SERIE AUF WERKSEINSTELLUNGEN ZURÜCKSETZEN

Zurücksetzen auf Werkseinstellungen über einen Wandschalter

Die Zurücksetzung von Leuchtmitteln auf Werkseinstellungen kann entweder über die Fernbedienung oder über einen Wandschalter erfolgen. Um Leuchtmittel über die Fernbedienung auf Werkseinstellungen zurückzusetzen, gehen Sie bitte so vor, wie unter dem Punkt 2 „Verbindung mit Leuchtmitteln trennen“ beschrieben. Um Leuchtmittel über einen Wandschalter auf Werkseinstellungen zurückzusetzen, befolgen Sie die oben genannten Schritte.

Technische Daten:

Frequenzband: 2405-2480 MHz (ZigBee), Sendeleistung: < 7 mW

Entsorgung

Elektrische und elektronische Geräte sowie Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich verpflichtet, elektrische und elektronische Geräte sowie Batterien am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Bedienungsanleitung bzw. der Verpackung weist auf diese Bestimmung hin.

Vereinfachte Konformitätserklärung nach RED-Richtlinien

Hiermit erklärt die Firma Schwaiger GmbH, dass der beschriebene Funkanlagentyp der Richtlinie 2014/53/EU und den weiteren für das Produkt zutreffenden Richtlinien entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://konform.schwaiger.de
