EVC0127 - Autoladegerät LOGILINK - Kostenlose Bedienungsanleitung

Produkttyp	Autoladegerät
Marke	LogiLink
Modell	EVC0127
Eingangsspannung	12-24 V DC (Fahrzeugbordnetz)
Ausgangsanschlüsse	2x USB-A
Ausgangsstrom gesamt	3,1 A
Ausgangsleistung	15,5 W
Ladeprotokoll	USB BC 1.2, Apple 2.4A, Samsung
Schutzschaltungen	Überstrom-, Überspannungs- und Kurzschlussschutz
Gehäusematerial	Kunststoff
Farbe	Schwarz
Abmessungen (L x B x H)	ca. 5,5 x 3,5 x 2,2 cm
Gewicht	etwa 25 g
Betriebstemperatur	0 °C bis 40 °C
LED-Anzeige	Ja (Betriebsanzeige)
Steckertyp	12-V-Zigarettenanzünderstecker
Kabellänge	nicht zutreffend (steckerfest)
Kompatible Geräte	Smartphones, Tablets, Navigationsgeräte, Kameras
Zertifizierungen	CE, RoHS
Lieferumfang	LogiLink EVC0127 Autoladegerät, Bedienungsanleitung
Entsorgungshinweis	Elektrogeräte gehören nicht in den Hausmüll, sondern zu einer Sammelstelle für Elektroschrott

Häufig gestellte Fragen - EVC0127 LOGILINK

Welche Geräte kann ich mit dem LogiLink EVC0127 laden?

Sie können alle gängigen USB-Geräte wie Smartphones, Tablets, Navigationsgeräte und Kameras laden, die über einen USB-Anschluss verfügen.

Wie hoch ist die maximale Ausgangsleistung des Ladegeräts?

Das Ladegerät liefert insgesamt bis zu 15,5 W (3,1 A über beide USB-Anschlüsse).

Kann ich das Ladegerät in einem 24-V-LKW verwenden?

Ja, der Eingangsspannungsbereich von 12-24 V DC ermöglicht den Einsatz in PKW und LKW.

Unterstützt das Ladegerät Schnellladefunktionen wie Quick Charge?

Nein, es unterstützt keine proprietären Schnellladeprotokolle wie Quick Charge oder USB-PD, sondern lädt mit maximal 2,4 A pro Port.

Wie erkenne ich, ob das Ladegerät eingeschaltet ist?

Das Ladegerät verfügt über eine LED-Anzeige, die leuchtet, sobald es an die Fahrzeugsteckdose angeschlossen ist.

Ist das Ladegerät kurzschlussfest?

Ja, es ist mit Überstrom-, Überspannungs- und Kurzschlussschutz ausgestattet.

Kann ich das Ladegerät auch im ausgeschalteten Fahrzeug nutzen?

Ja, solange die Fahrzeugbatterie ausreichend Spannung liefert, funktioniert das Ladegerät.

Wie reinige ich das Ladegerät?

Trennen Sie es vom Fahrzeug und wischen Sie es mit einem trockenen Tuch ab. Vermeiden Sie Flüssigkeiten und aggressive Reinigungsmittel.

Wo kann ich die Bedienungsanleitung herunterladen?

Die Bedienungsanleitung finden Sie auf notice-facile.com oder direkt auf der LogiLink-Website im PDF-Format.

Entspricht das Ladegerät den EU-Sicherheitsstandards?

Ja, es ist CE- und RoHS-zertifiziert und erfüllt die geltenden europäischen Richtlinien.

BEDIENUNGSANLEITUNG EVC0127 LOGILINK

Typ 2, 3-Phasen, mit Schutzhülle

Art.-Nr.: EVC0127

EVC0128

Die spiralförmigen Standard-Ladekabel von LogiLink Typ 2 verbinden Ihr Elektrofahrzeug mit der Ladestation, der Ladesäule oder einer Wallbox, um das Aufladen zu Hause oder unterwegs zu erleichtern. Geeignet für Plug-in-Hybrid- (PHEV) und Batterie-Elektrofahrzeuge (BEV).

Features:

» Geeignet für Elektrofahrzeuge (BEV) und Plug-in-Hybride (PHEV) von Tesla, Audi, Mercedes-Benz, BMW, VW, Porsche, Renault, Citroen, Peugeot, Ford, Opel, Chrysler, General Motors und anderen, die einen CCS- oder Typ-2-Ladeanschluss haben
»Lademodus nach Mode 3 (IEC 61851) und Stecker nach IEC 62196-2
» CE- und TÜV-zertifiziert
» IP65 mit Schutzkappe und Überlaufschutz

Spezifikationen:

Anschluss 1 IEC 62196-2 Typ 2 Ladestecker
Anschluss 2 IEC 62196-2 Typ 2 Ladebuchse
Lademodus Mode 3 (IEC 61851)
Nennspannung	480 V AC
Nennfrequenz	50 Hz/60 Hz
Verbindung	3-Phasen
Gehäuse-Schutzart	Gesteckt: IP65, ungesteckt: IP54 H07BZ5-F
Kabeltyp	5 × 6,0 mm2 + 1 × 0,5 mm2 , spiral
Betriebstemperatur	-30–50 °C
Gehäuse-Material	Kunststoff
Farbe	Schwarz
Normen	IEC 62196-2, EN 50620:2017/A1:2019, IEC 61851, IEC 60332-1-2, EN 60811-404, IEC 60754-2, IEC 60068-2-5

Art-Nr.	Ladeleistung	Ladestrom	Kabellänge		EAN-Nummer
EVC0127	22 kW		32 A	5 m	4052792070279
EVC0128	11 kW	16 A 5 m			4052792070286

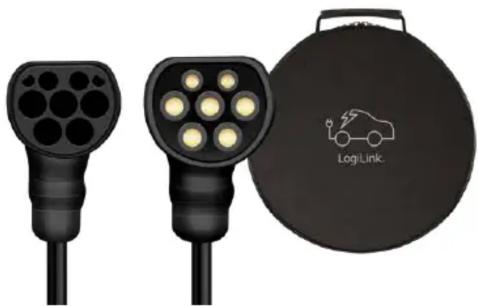

Verpackungsinhalt:

» 1x EV-Ladekabel
» 1x Schutztasche
» 1x Benutzerhandbuch

Verpackungsinformationen:

Art-Nr.	Maße Einzelverptackung	Gewicht Einzelverpackung	Maße VPE	Menge VPE	Gewicht VPE
EVC0127	mm	kg	mm	Stück	kg
EVC0128	mm	kg	mm	Stück	kg
