EVC0128 - Autoladegerät LOGILINK - Kostenlose Bedienungsanleitung

Produkttyp	EV-Ladekabel (Typ 2)
Marke	LogiLink
Modell	EVC0128
Stecker 1	IEC 62196-2 Typ 2 Ladestecker
Stecker 2	IEC 62196-2 Typ 2 Ladebuchse
Lademodus	Mode 3 (IEC 61851)
Nennspannung	480 V AC
Nennfrequenz	50/60 Hz
Phasen	3-Phasen
Ladeleistung	11 kW
Ladestrom	16 A
Kabellänge	5 m (spiralförmig)
Schutzart (gesteckt)	IP65
Schutzart (ungesteckt)	IP54
Kabeltyp	H07BZ5-F, 5×6,0 mm² + 1×0,5 mm²
Betriebstemperatur	-30°C bis 50°C
Gehäusematerial	Kunststoff
Farbe	Schwarz
Zertifizierungen	CE, TÜV
Normen	IEC 62196-2, EN 50620, IEC 61851 u.a.
Lieferumfang	1x Kabel, 1x Schutztasche, 1x Handbuch
Kompatibilität	BEV und PHEV mit CCS oder Typ 2

Häufig gestellte Fragen - EVC0128 LOGILINK

Ist das LogiLink EVC0128 mit meinem Tesla Model 3 kompatibel?

Ja, das Kabel ist für Tesla und andere Fahrzeuge mit Typ 2 oder CCS Anschluss geeignet, sofern diese über einen Typ 2 Ladeanschluss verfügen. Beachten Sie, dass einige Tesla-Modelle einen Adapter benötigen.

Wie hoch ist die Ladeleistung des EVC0128?

Das Kabel unterstützt eine maximale Ladeleistung von 11 kW bei 16 A und 3-phasigem Strom.

Kann ich das Kabel im Freien verwenden?

Ja, mit der aufgesteckten Schutzkappe ist das Kabel IP65 geschützt und kann im Freien verwendet werden. Ohne Kappe beträgt die Schutzart IP54.

Welche Kabellänge hat das EVC0128?

Das Kabel ist 5 Meter lang und spiralförmig gewickelt, was eine flexible Nutzung ermöglicht.

Ist das Kabel für Haushaltssteckdosen geeignet?

Nein, das EVC0128 ist ein Mode 3 Kabel und nur für Ladestationen, Wallboxen oder Ladesäulen mit Typ 2 Buchse bestimmt. Es ist nicht für normale Haushaltssteckdosen geeignet.

Kann ich das Kabel an öffentlichen Ladesäulen verwenden?

Ja, das Kabel ist mit den meisten öffentlichen Typ 2 Ladesäulen kompatibel, sofern diese Mode 3 unterstützen.

Wie reinige ich das Kabel?

Reinigen Sie das Kabel mit einem feuchten Tuch und milder Seife. Tauchen Sie es nicht in Wasser und vermeiden Sie aggressive Reinigungsmittel.

Welche Sicherheitszertifikate hat das Kabel?

Das Kabel ist CE und TÜV zertifiziert und erfüllt die Normen IEC 62196-2, EN 50620 und IEC 61851.

Was ist der Unterschied zwischen EVC0127 und EVC0128?

Der Unterschied liegt in der Ladeleistung und dem Ladestrom: Das EVC0127 unterstützt 22 kW bei 32 A, während das EVC0128 auf 11 kW bei 16 A ausgelegt ist. Beide haben eine Länge von 5 m.

Ist das Kabel für PHEV-Fahrzeuge geeignet?

Ja, das Kabel ist sowohl für Battery Electric Vehicles (BEV) als auch für Plug-in Hybrids (PHEV) mit Typ 2 Anschluss geeignet.

BEDIENUNGSANLEITUNG EVC0128 LOGILINK

Typ 2, 3-Phasen, mit Schutzhülle

Art.-Nr.: EVC0127

EVC0128

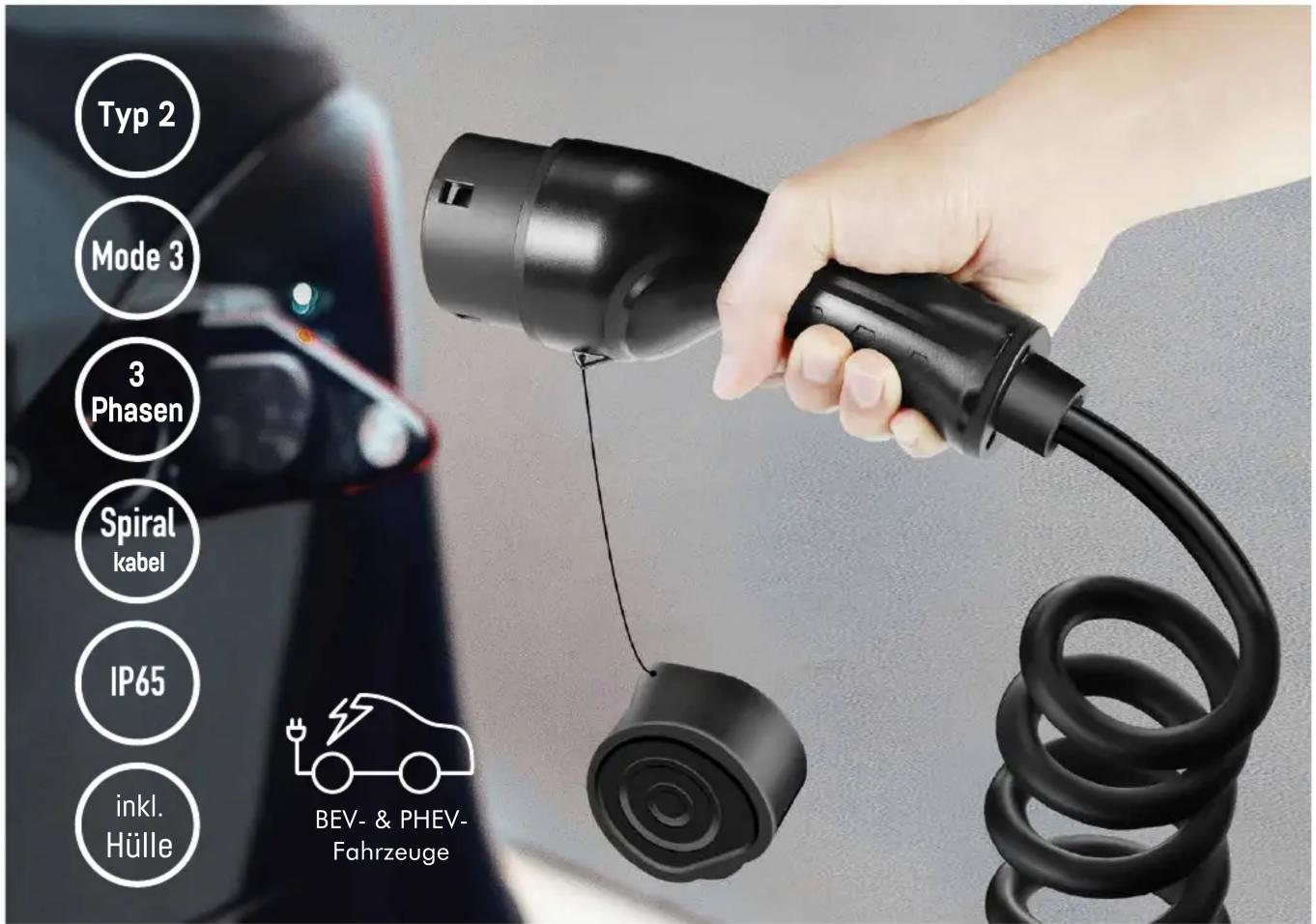

Die spiralförmigen Standard-Ladekabel von LogiLink Typ 2 verbinden Ihr Elektrofahrzeug mit der Ladestation, der Ladesäule oder einer Wallbox, um das Aufladen zu Hause oder unterwegs zu erleichtern. Geeignet für Plug-in-Hybrid- (PHEV) und Batterie-Elektrofahrzeuge (BEV).

Features:

» Geeignet für Elektrofahrzeuge (BEV) und Plug-in-Hybride (PHEV) von Tesla, Audi, Mercedes-Benz, BMW, VW, Porsche, Renault, Citroen, Peugeot, Ford, Opel, Chrysler, General Motors und anderen, die einen CCS- oder Typ-2-Ladeanschluss haben
»Lademodus nach Mode 3 (IEC 61851) und Stecker nach IEC 62196-2
» CE- und TÜV-zertifiziert
» IP65 mit Schutzkappe und Überlaufschutz

Spezifikationen:

Anschluss 1 IEC 62196-2 Typ 2 Ladestecker
Anschluss 2 IEC 62196-2 Typ 2 Ladebuchse
Lademodus Mode 3 (IEC 61851)
Nennspannung	480 V AC
Nennfrequenz	50 Hz/60 Hz
Verbindung	3-Phasen
Gehäuse-Schutzart	Gesteckt: IP65, ungesteckt: IP54 H07BZ5-F
Kabeltyp	5 × 6,0 mm2 + 1 × 0,5 mm2 , spiral
Betriebstemperatur	-30–50 °C
Gehäuse-Material	Kunststoff
Farbe	Schwarz
Normen	IEC 62196-2, EN 50620:2017/A1:2019, IEC 61851, IEC 60332-1-2, EN 60811-404, IEC 60754-2, IEC 60068-2-5

Art-Nr.	Ladeleistung	Ladestrom	Kabellänge		EAN-Nummer
EVC0127	22 kW		32 A	5 m	4052792070279
EVC0128	11 kW	16 A 5 m			4052792070286

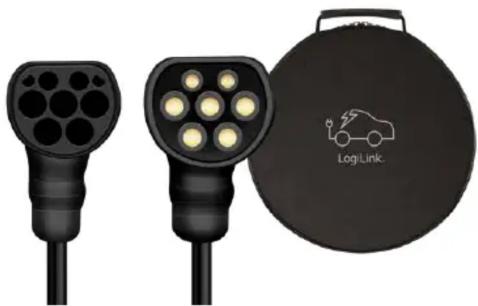

Verpackungsinhalt:

» 1x EV-Ladekabel
» 1x Schutztasche
» 1x Benutzerhandbuch

Verpackungsinformationen:

Art-Nr.	Maße Einzelverptackung	Gewicht Einzelverpackung	Maße VPE	Menge VPE	Gewicht VPE
EVC0127	mm	kg	mm	Stück	kg
EVC0128	mm	kg	mm	Stück	kg
