Produkttyp	Wetterstation mit Farbdisplay
Modell	301518
Marke	Brandson
Stromversorgung Haupteinheit	3x 1,5V AAA Batterien oder 4,5V 150mA Netzteil (im Lieferumfang)
Stromversorgung Außensensor	2x 1,5V AA Batterien
Frequenz	433 MHz
Innentemperaturbereich	0°C bis +50°C
Außentemperaturbereich	-20°C bis +60°C
Innenfeuchtigkeitsbereich	20% bis 99%
Anzeigefunktionen	Uhrzeit, Datum, Wochentag, Mondphase, Luftfeuchtigkeit, Wettervorhersage-Piktogramm, Tendenzanzeige (Temperatur/Luftfeuchtigkeit letzte 12 Stunden)
Alarmfunktion	2 separate Alarme, Schlummerfunktion (einstellbar 5–30 Minuten)
Hintergrundbeleuchtung	Ja, für 5 Sekunden durch Drücken der SNZ-Taste
Temperaturanzeige	Umschaltbar zwischen °C und °F
Kanäle	3 Kanäle (CH1, CH2, CH3) für mehrere Sensoren
Lieferumfang	Wetterstation, Außensensor, Netzteil, Bedienungsanleitung
Sicherheitshinweise	Nicht öffnen, vor Nässe und Hitze schützen, von Kindern fernhalten
Entsorgung	Elektrogeräte nicht im Hausmüll entsorgen; WEEE-konform

Häufig gestellte Fragen - 301518 Brandson

Wie lege ich Batterien in die Wetterstation ein?

Kann ich die Wetterstation auch mit Akkus betreiben?

Wie stelle ich Datum und Uhrzeit ein?

Wie stelle ich den Alarm ein?

Wie aktiviere ich die Schlummerfunktion?

Warum zeigt die Station keine Außentemperatur an?

Wie schalte ich zwischen °C und °F um?

Kann ich mehrere Außensensoren verwenden?

Was bedeuten die Pfeile auf dem Display?

Wo kann ich die Bedienungsanleitung herunterladen?

BEDIENUNGSANLEITUNG 301518 Brandson

Mod.-Nr.: 301518/20150925FZ003

Inhaltsverzeichnis

1. Lieferumfang .... 3
2. Technische Daten 3
3. Produkt-Details....4
4. Tendenzen 6
5. Inbetriebnahme 6
6. Montage 6
7. Tastenfunktionen....7
8. Datum und Uhrzeit einstellen 8
9. Alarm einstellen 8
10. Schlummer-Modus einstellen....9
11. Sicherheitshinweise und Haftungsausschluss 9
12. Entsorgungshinweise....10

Vielen Dank, dass Sie sich für ein Produkt von Brandon entschieden haben. Damit Sie auch lange Freude mit Ihrem erworbenen Gerät haben werden, lesen Sie sich bitte die nachfolgende Bedienungsanleitung aufmerksam durch.

1 Lieferumfang

• Wetterstation mit Farbdisplay
• Outdoortransmitter
- Netzteil
• Bedienungsanleitung

2 Technische Daten

SpannungsversorgungHaupteinheitSpannungsversorgungOutdoortransmitter	3x 1,5V AAA Batterie4,5V 150mA Netzteil2x AA 1,5V Batterie
Frequenz	433 Mhz
Innentemperatur-Reichweite	0°C bis +50°C
Außentemperatur-Reichweite	-20°C bis +60°C
Innen-Feuchtigkeitsbereich	20% bis 99%
Features	UhrzeitanzeigeDatumsanzeige (inkl. Wochentag)Mondphasen-AnzeigeLuftfeuchtigkeits-AnzeigeWettervorhersage-PiktogrammTendenzanzeige (Luftfeuchtigkeit oder Temperatur der letzten 12 Stunden)Alarm-/SchlummerfunktionHintergrundbeleuchtung

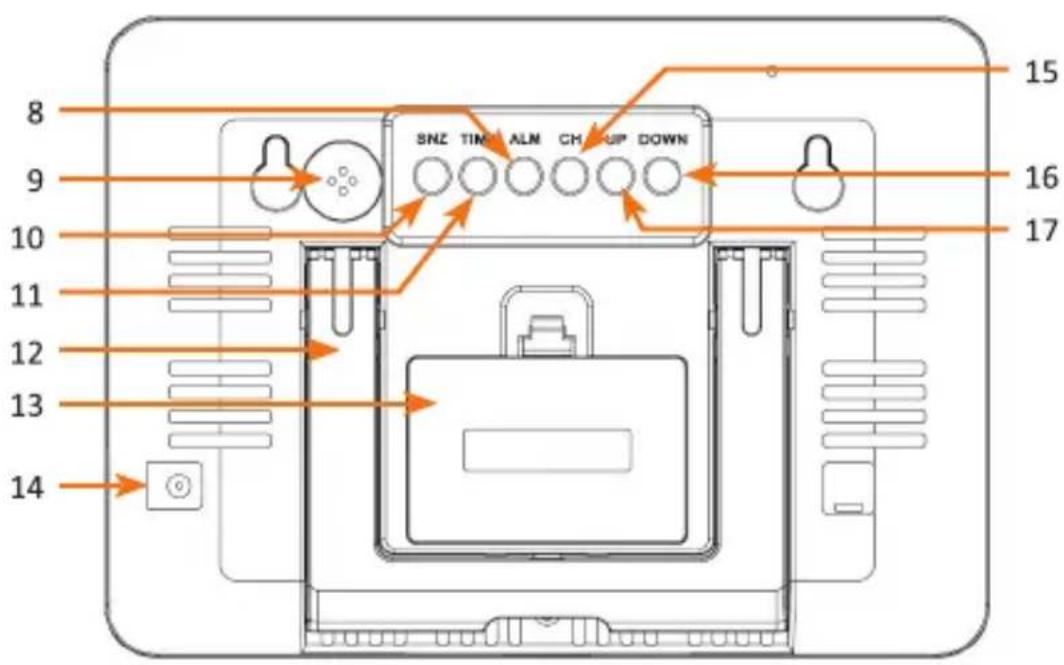

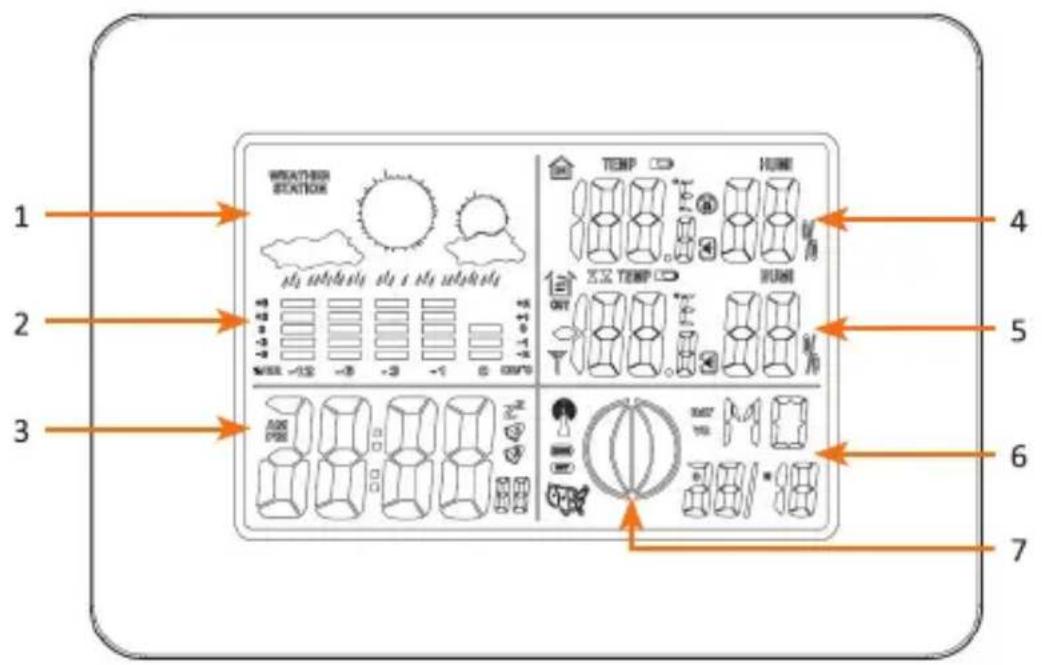

3 Produkt-Details

Zahl	Funktion / Beschreibung
1	Wettervorhersage-Piktogramm
2	Trendanzeige (Luftfeuchtigkeit und °C für die letzten 12 Stunden)
3	Uhrzeit
4	Innentemperatur und Luftfeuchtigkeit
5	Außentemperatur und Luftfeuchtigkeit
6	Datums- und Tagesanzeige
7	Mondphasenanzeige
8	"ALM"-Taste (Alarm)
9	Lautsprecher
10	"SNZ"-Taste (Snooze)
11	"TIME"-Taste
12	Standfuß
13	Batteriefach
14	DC-Hohlstecker-Buchse (Stromversorgung)
15	"CH"-Taste
16	"DOWN"-Taste
17	"UP"-Taste

4 Tendenzen

Anzeige	Tendenz
	Anhaltend
	Ansteigend
	Abfallend

5 Inbetriebnahme

Entnehmen Sie das Gerät aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial.

Legen Sie dazu zwei 1,5V AA Batterien in die Sensoreinheit und drei 1,5V AAA Batterien in die Haupteinheit ein. Alternativ können Sie die Haupteinheit über das 4,5V 150mA Netzteil betreiben. Achten Sie hierbei auf die korrekte Polung der Kontakte. Schließen Sie im Anschluss die Batterieabdeckungen der Geräte.

Hinweis: Aufgrund der geringeren Akku-Spannung von lediglich 1,2V kann die Funktion der Wetterstation nicht mit jedem Akku-Typ gewährleistet werden. Ebenso sind Funktionsstörungen oder eine verkürzte Akku-Laufzeit möglich. Wir empfehlen die Verwendung von 1,5V Batterien.

6 Montage

Achten Sie vor der Montage darauf, dass die Übertragung zwischen Sensor- und Haupteinheit nicht durch Störsignale oder große Hindernisse gestört oder beeinflusst wird. Stellen Sie vor der Montage sicher, dass an den Aufstellorten der Geräte ausreichend Empfang zueinander besteht.

Platzieren Sie die Sensoreinheit so, dass diese vor direkter Sonneneinstrahlung oder Regen geschützt ist. Falls Sie beabsichtigen, die Sensoreinheit an einer Wand anzubringen, achten Sie darauf, dass an der Montagestelle keine elektrischen Leitungen, Wasser- oder Gasleitungen etc. vorhanden sind.

Befestigen Sie die Sensoreinheit mithilfe der Aussparung an der Rückseite an einer Wand. Alternativ können Sie die Sensoreinheit darüber hinaus an eine vor direkter Sonneneinstrahlung und Regen geschützten Stelle ablegen. Stellen Sie anschließend die Haupteinheit mit dem Standfuß auf einer ebenen Fläche ab.

Sollte die Wetterstation kein Signal mit der Sensoreinheit innerhalb von 7 Minuten herstellen können, platzieren Sie die Haupt- und Sensoreinheit näher beieinander. Drücken und halten Sie die "CH"-Taste auf der Rückseite der Haupteinheit für circa. 5 Sekunden. Im Anschluss versucht die Haupteinheit die Verbindung zu der Sensoreinheit erneut aufzubauen.

7 Tastenfunktionen

Taste / Aktion	Funktion
"Time"-Taste für 3 Sekunden gedrückt halten	Zeiteinstellung
"ALM"-Taste drücken	Zwischen Alarm 1, Alarm 2 und dem Standard-Modus wechseln
"ALM"-Taste für 3 Sekunden gedrückt halten	Alarmeinstellungen
"UP"-Taste drücken	Alarmfunktion ein- oder ausschalten
"DOWN"-Taste drücken	Umschalten zwischen °C und °F
"SNZ"-Taste drücken	Hintergrundbeleuchtung für 5 Sekunden einschalten
"CH"-Taste drücken	Umschalten zwischen CH1, CH2 und CH3
"CH"-Taste für 3 Sekunden gedrückt halten	Zurücksetzten der aktuellen Daten des ausgewählten Kanals

8 Datum und Uhrzeit einstellen

Um die Uhrzeit und das Datum einzustellen, halten Sie die "TIME"-Taste auf der Rückseite der Haupteinheit gedrückt.

Mit den Tasten "UP" und "DOWN" können Sie die gewünschten Einstellungen vornehmen. Mit der "TIME"-Taste bestätigen Sie Ihre Einstellung und fahren mit dem nächsten Einstellungspunkt fort.

Sie stellen folgende Einstellungen nacheinander ein:

1. Jahr
2. Monat
3. Tag
4. Sprache (EN= Englisch, GE= Deutsch, FR= Französisch, IT= Italienisch, ES= Spanisch, NE= Holländisch, DA= Dänisch, RU= Russisch)
5. 12/24 Stunden
6. Stunden
7. Minuten
8. Wählbar zwischen Luftdruckverlauf (links) oder Temperaturverlauf (rechts) für die letzten 12 Stunden

9 Alarm einstellen

Drücken Sie die "ALM"-Taste, um die aktuell eingestellten Alarmzeiten anzuzeigen. Die Anzeige erfolgt im folgendem Zyklus: Alarm 1 -> Alarm 2 -> Standard Modus.

Drücken und halten Sie die "ALM"-Taste auf der Rückseite des Gerätes und wählen Sie einen Alarm aus (Alarm 1 oder Alarm 2). Drücken und halten Sie die "ALM"-Taste für ca. 3 Sekunden, um die gewünschte Alarm-Zeit einzustellen. Mit den Tasten "UP" und "DOWN" können Sie die Zeit wie gewünscht konfigurieren. Drücken Sie erneut die "ALM"-Taste, um die Eingabe zu bestätigen.

Sobald die Alarmzeit erreicht ist, wird der Alarm wie folgt ertönen:

• 1-10 Sekunden: 1 "Piepton" pro Sekunde
• 11-20 Sekunden: 2 "Pieptöne" pro Sekunde
• 21-30 Sekunden: 3 "Pieptöne" pro Sekunde
• 30-120 Sekunden: durchgehendes Piepen

Sobald der Alarm ertönt und Sie die "SNZ"-Taste drücken, wechselt die Alarmfunktion in den "Schlummer-Modus". Der Alarm ertönt in 5 Minuten erneut.

Mit der "UP"-Taste können Sie den jeweiligen Alarm aktivieren.

10 Schlummer-Modus einstellen

Dieses Gerät erlaubt Ihnen, den Schlummer-Modus auf eine beliebige Zeit zwischen 5 und 30 Minuten zu konfigurieren. Drücken und halten Sie danach die "SNZ"-Taste für ca. 3 Sekunden. Mit den Tasten "UP" und "DOWN" können Sie einen beliebigen Wert zwischen 5 und 30 Minuten wählen. Bestätigen Sie Ihre Eingabe mit der "SNZ"-Taste.

11 Fehlerbehebung

Fehler	Maßnahme
Keine Anzeige auf der Hauptstation	auf die korrekte Polung der Batterien achtenBatterien austauschen
Außentemperatur wird nicht angezeigt	Batterien der Sensoreinheit prüfen und gegebenenfalls austauschenSensoreinheit ist nicht in Reichweite
Hintergrundbeleuchtung wird schwach	Batterien austauschen

12 Sicherheitshinweise und Haftungsausschluss

Versuchen Sie nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht für den Betrieb im Freien zugelassen, verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern. Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde.

Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Produkt darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

13 Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können. Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie: 2012/19/EU WEEE Register-Nr: DE 94495668

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 301518/20150925FZ003 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
