Produkttyp	LED-Strahler
Modell	VT-4435
Leistung	35 W
Lichtstrom	6500 lm
Abstrahlwinkel	360°
Lebensdauer	25000 h
Leistungsfaktor	>0,9
Farbwiedergabeindex (CRI)	>70
Eingangsspannung	AC 220-240 V / 50 Hz
Betriebstemperatur	-20 °C bis +45 °C
Schutzart	IP65
Abmessungen (L x B x H)	180 x 160 x 34 mm
Gewicht	0,5 kg
Garantie	2 Jahre
Lichtquelle	Nicht austauschbar
Installation	Durch qualifizierten Elektriker
Anschlusskabel	Empfohlen: HO5RN-F 3G1,0 mm²
Mindestabstand zu beleuchteten Objekten	1 m
Verwendung	Innen und außen
Energieeffizienzklasse	Siehe Produktkennzeichnung

Häufig gestellte Fragen - VT-4435 V-TAC

Wie schließe ich den VT-4435 LED-Strahler an?

Schalten Sie vor der Installation die Stromversorgung aus. Die Installation darf nur von einem qualifizierten Elektriker durchgeführt werden. Verbinden Sie das Anschlusskabel (empfohlen HO5RN-F 3G1,0 mm²) über eine wasserdichte Abzweigdose (IP65 oder höher) mit den Eingangsleitungen des Strahlers. Achten Sie auf die korrekte Polung (L, N, PE).

Kann der VT-4435 gedimmt werden?

Nein, dieser LED-Strahler ist nicht dimmbar. Verwenden Sie ihn nur mit einem Ein-/Ausschalter.

Was tun, wenn die Leuchte flackert?

Überprüfen Sie die Stromversorgung und die Kabelverbindungen. Stellen Sie sicher, dass die Eingangsspannung AC 220-240 V beträgt und die Leuchte korrekt geerdet ist. Bei anhaltendem Flackern wenden Sie sich an den Kundendienst.

Kann der VT-4435 im Innenbereich verwendet werden?

Ja, der Strahler ist für den Innen- und Außeneinsatz geeignet (Schutzart IP65). Vermeiden Sie jedoch Bereiche mit eingeschränkter Belüftung oder außerhalb des Temperaturbereichs von -20 °C bis +45 °C.

Wie reinige ich den LED-Strahler?

Reinigen Sie die Leuchte nur mit einem trockenen oder leicht feuchten Tuch. Verwenden Sie keine aggressiven Reinigungsmittel. Tauschen Sie beschädigte Schutzgläser sofort aus.

Ist die Lichtquelle austauschbar?

Nein, die Lichtquelle ist nicht austauschbar. Wenn das Ende der Lebensdauer erreicht ist, muss die gesamte Leuchte ersetzt werden.

Gilt die Garantie bei 24-Stunden-Betrieb?

Die Garantie deckt nur den täglichen Betrieb von 10-12 Stunden ab. Ein dauerhafter 24-Stunden-Betrieb führt zum Garantieverlust.

Wie montiere ich den Strahler an der Wand?

Entfernen Sie die Schraube und den Bügel. Markieren Sie die Bohrlöcher gemäß der Schablone, befestigen Sie den Bügel mit geeigneten Schrauben (nicht im Lieferumfang) an der Wand, setzen Sie den Strahler auf den Bügel und ziehen Sie die Schraube fest. Richten Sie die Leuchte aus.

Welche Kabelquerschnitte werden empfohlen?

Verwenden Sie ein Kabel vom Typ HO5RN-F 3G1,0 mm² oder gleichwertig. Die Verbindung muss über eine wasserdichte Abzweigdose mit IP65 oder höher erfolgen.

Wie entsorge ich den VT-4435?

Entsorgen Sie das Gerät nicht im Hausmüll. Es fällt unter die EU-Richtlinie über Elektro- und Elektronik-Altgeräte. Bringen Sie es zu einer kommunalen Sammelstelle oder geben Sie es beim Händler zurück.

BEDIENUNGSANLEITUNG VT-4435 V-TAC

V-TAC

Meaningful Innovation.

WEEE Number: 80133970

INSTRUCTION MANUAL

LED FLOOD LIGHT

White V-TAC lighting fixture with adjustable side panel and handle (no visible text or symbols)

SPHERE

360°

STAYS BRIGHT

IP65

RATING

02 YEAR

WARRANTY*

TECHNICAL DATA

Model

SKU

Watts

Lumens

Beam Angle

Long Life

DF

CRI

Input Power

Operation Temperature

Dimension

N.W. (KGS)

MAX MOUNTING HEIGHT

PROJECTED AREA(mm ^2 )

WIRE LENGTH

VT-44353

92559891

650

SPHERE 360°

25000H

>0.9

>70

AC220-240V 50Hz

-20 to +45°C

164.5x153x34mm

0.41

<5M2516

8.5

150mm

VT-4456

98929893

50W

9250

SPHERE 360°

25000H

>0.9

>70

AC220-240V 50Hz

-20 to +45°C

183.5x169x34mm

0.56

<5M

31011.5

150mm

VT-44105

98949895

100W

18500

SPHERE 360°

25000H

>0.9

>70

AC220-240V 50Hz

-20 to +45°C

253.5x242.5x40mm

1.1

<5M

61473.75

1M

VT-44205

98969897

200W

37000

SPHERE 360°

25000H

>0.9

>70

AC220-240V 50Hz

-20 to +45°C

402.5x349.5x44mm

2.8

<5M

140673.75

1M

*This product contains a light source of energy efficiency class, where shall be replaced by the energy class of the contained light source.

INTRODUCTION & WARRANTY

Thank you for selecting and buying V-TAC product. V-TAC will serve you the best. Please read these instructions carefully before starting the installing and keep this manual handy for future reference. If you have any another query, please contact our dealer or local vendor from whom you have purchased the product. They are trained and ready to serve you at the best. The warranty is valid for 5 years from the date of purchase. The warranty does not apply to damage caused by incorrect installation or abnormal wear and tear. The company gives no warranty against damage to any surface due to incorrect removal and installation of the product. The products are suitable for 10-12 Hours Daily operation. Usage of product for 24 Hours a day would void the warranty. This product is warranted for manufacturing defects only.

WARNING

- Please make sure to turn off the power before starting the installation.

• Installation must be performed by a qualified electrician.

- The light source of this luminaire is not replaceable, when the light source reaches its end of life the whole luminaire should be replaced.

- If the external flexible cable or cord of this luminaire is damaged, it shall be exclusively replaced by the manufacturer or his service agent or a similar qualified person in order to avoid a hazard.

- Replace any cracked protective shield.

• Terminal block not included.

- Proper grounding should be ensured throughout the installation.

• Minimum distance from lighted objects 1m. 1M

- Limitation of use indoors and outdoor.

NOTE: To reduce the risk of strangulation the flexible wiring connected to this luminaire shall be effectively fixed to the wall if the wiring is within arm's reach.

This median indicates that this

This marking indicates that this product should not be disposed of

product should not be dispos with other household wastes.

Caution, risk of electric shock.

MULTI-LANGUAGE MANUAL QR CODE Please scan the QR code to access the manual in multiple languages.

INSTALLATION DIAGRAM

Simple line drawing of a rectangular object with directional arrows, no text or symbols present

Simple line drawing of a mechanical device with a ruler and frame (no text or symbols)

Simple line drawing of a vertical structure with two X marks, no text or symbols present

Simple line drawing of a mechanical device with a lever and base (no text or symbols)

INSTALLATION INSTRUCTION

• DO NOT USE IN AREAS WITH LIMITED VENTILATION OR OUTSIDE THE RATED AMBIENT TEMPERATURE RANGE. *CON- NECT WITH WATERPROOF CABLE HOUSE ONLY. *ENSURE ELECTRICITY IS SWITCH OFF BEFORE INSTALLATION.
• Please do not mount to a surface that is prone to vibrations.* Remove the screw and the bracket afterward. (Figure 1) Before drilling, mark the hole position for fixing the bracket onto the wall (Screw not supplied). (Figure 2)
• Screw the retaining bracket to the wall with a suitable quantity of screws. (Figure 4)
• Mount the bracket back to the fixture. Adjust the floodlight according to the desired position. Tighten the screw. (Figure 5) Connect your main cable (HOSRN-F3G1.0mm2 Recommended) with the input lead of our product through the waterproof junction box. Note, the line (-) of the lead. (Need to use the junction box of IP65 or above, ensure to tighten the waterproof screw) Switch on the power to make sure if the product is working.

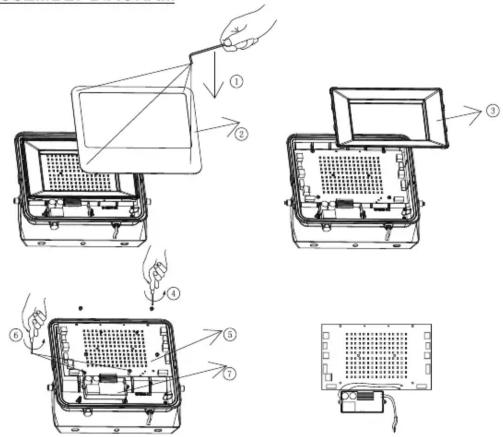

DISASSEMBLY DIAGRAM

IN CASE OF ANY QUERY/ISSUE WITH THE PRODUCT, PLEASE REACH OUT TO US AT: [e-mail] FOR MORE PRODUCTS RANGE, INQUIRY PLEASE CONTACT OUR DISTRIBUTOR OR NEAREST DEALERS. V-TAC EUROPE LTD. BULGARIA, PLOVDIV 4000, BUL.L.KARAVELOW 9B
