Produkttyp	HD-Videokommunikationssystem
Marke	Sony
Modell	PCS-XC1
Abmessungen (ca.)	300 x 200 x 100 mm (B x H x T)
Gewicht (ca.)	2,0 kg
Stromversorgung	AC 100-240 V, 50/60 Hz
Videoauflösung	HD (720p/1080i)
Kamera	Integrierte HD-Kamera mit Fernsteuerung
Audio	Integriertes Mikrofon und Lautsprecher
Anschlüsse	HDMI IN (PC), HDMI OUT, LAN (RJ-45)
Fernbedienung	IR-Fernbedienung mit Joystick und Tasten
Hauptfunktionen	IPELA-Verbindung, Fernkamerasteuerung, Layout-Umschaltung, Bild-in-Bild, Annotation, Mikrofon-Stummschaltung
Kameraeinstellungen	Schwenken/Neigen, Zoom, Helligkeit, Fokus, Weißabgleich, Hintergrundbeleuchtungskompensation, Digitalzoom, Voreinstellungen
Videoeingänge	Kamera (intern), HDMI IN (PC)
Bildschirmanzeige	Layout-Menü, Kameramenü, Tool-Menü, IP-Adresse (ausblendbar)
Reinigung und Pflege	Reinigen Sie die Kameralinse mit einem weichen, trockenen Tuch. Keine aggressiven Reinigungsmittel verwenden.
Sicherheitshinweise	Nicht in feuchter Umgebung betreiben. Keine Gegenstände in die Lüftungsschlitze stecken.
Ersatzteile und Reparatur	Ersatzteile sind über autorisierte Sony-Händler erhältlich. Reparaturen nur durch qualifiziertes Fachpersonal.
Betriebstemperatur	5 °C bis 35 °C
Lagertemperatur	-20 °C bis 60 °C
Luftfeuchtigkeit (Betrieb)	20 % bis 80 % (nicht kondensierend)

Häufig gestellte Fragen - PCS-XC1 SONY

Wie stelle ich eine Verbindung zu einem anderen Teilnehmer her?

Wählen Sie im Menü Verbinden und dann Nummer/Adresse eingeben. Geben Sie die IP-Adresse des entfernten Teilnehmers ein und bestätigen Sie mit ENTER oder CONNECT. Stellen Sie sicher, dass die IP-Adresse des lokalen Systems auf dem Bildschirm angezeigt wird.

Wie kann ich die Kamera fernsteuern?

Drücken Sie die Taste CAMERA auf der Fernbedienung, um das Menü Kamera zu öffnen. Wählen Sie Kamera einstellen und verwenden Sie die Pfeiltasten, um den Winkel zu ändern und zu zoomen. Für die Steuerung der entfernten Kamera drücken Sie die Taste FAR.

Wie schalte ich das Mikrofon stumm?

Drücken Sie die Taste MUTE auf der Fernbedienung, um das Mikrofon der eigenen Teilnehmergruppe stummzuschalten. Das Symbol NEAR erscheint auf dem Bildschirm.

Wie ändere ich das Bildlayout auf dem Monitor?

Drücken Sie die Taste LAYOUT auf der Fernbedienung. Wählen Sie mit den Pfeiltasten die gewünschte Anzeigeart (z.B. Vollbild, Bild-in-Bild) und bestätigen Sie mit ENTER.

Wie übertrage ich ein Bild von meinem Computer?

Schließen Sie Ihren Computer über ein HDMI-Kabel an den HDMI IN (PC)-Anschluss an. Drücken Sie dann die Taste VIDEO INPUT und wählen Sie HDMI-IN(PC) als Videoquelle.

Wie kann ich die voreingestellten Kamerapositionen nutzen?

Drücken Sie CAMERA und wählen Sie Voreingestellt. Drücken Sie dann eine der Tasten 1 bis 6 auf der Fernbedienung, um die Kamera in die gespeicherte Position zu bewegen. Zum Speichern stellen Sie den Winkel ein und halten Sie die gewünschte Taste gedrückt.

Was bedeuten die Symbole FAR und NEAR auf dem Bildschirm?

FAR zeigt an, dass Sie die entfernte Kamera steuern können. NEAR zeigt an, dass das Mikrofon der eigenen Gruppe stummgeschaltet ist. Diese Symbole erscheinen während der Kommunikation.

Wie blende ich die IP-Adresse auf dem Bildschirm aus?

Gehen Sie ins Einrichtungsmenü und wählen Sie die Option, um die IP-Adresse auszublenden. Die genaue Vorgehensweise entnehmen Sie der vollständigen Bedienungsanleitung.

Kann ich Annotationen während eines Gesprächs verwenden?

Ja, drücken Sie die Taste TOOLS auf der Fernbedienung und wählen Sie Anmerkung. Sie benötigen ein angeschlossenes Stifttablett, um auf dem Bildschirm zu zeichnen. Der lokale Teilnehmer hat die Zeichenrechte, wenn NEAR angezeigt wird.

Wie trenne ich eine Verbindung?

Drücken Sie die Taste BEENDEN (oder die entsprechende Taste auf der Fernbedienung) und bestätigen Sie die Trennung. Die Verbindung wird sofort beendet.

BEDIENUNGSANLEITUNG PCS-XC1 SONY

HD-Videokommunikationssystem PCS-XC1

Kurzanleitung zum Herstellen einer Verbindung IPELA

1. Erste Schritte 2. Die Verbindung kann nun aufgebaut werden

Schalten Sie Ihr HD-Videokommunikationssystem und den Fernsehmonitor ein und überprüfen Sie Folgendes, um sicherzustellen, dass die Verbindung möglich ist.

① Wird das Bild Ihrer Kamera (Bild der eigenen Teilnehmergruppe) auf dem Monitor angezeigt?
② Wird die IP-Adresse des lokalen Systems angezeigt?

Hinweise:
- Die Verbindung mit einer anderen Teilnehmergruppe ist nicht möglich, wenn die IP-Adresse nicht angezeigt wird.
- Sie können die IP-Adresse des lokalen Systems mithilfe des Menüs Einrichtung ausblenden.

Hauptanzeigen während der Kommunikation

FAR	Steuern einer entfernten Kamera.
NEAR	Mikrofon der eigenen Teilnehmergruppe ist stummgeschaltet.
	Darstellung (Übertragung) erfolgt.
	Darstellung (Empfang) erfolgt.
NEAR	Der lokale Teilnehmer hat Rechte zum Zeichnen für Anmerkungen (Funktion, mit der über ein Stifttablett auf dem Display geschrieben werden kann).

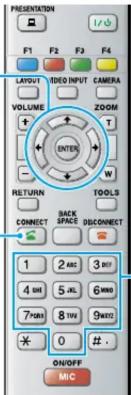

Dieser Abschnitt beschreibt die Vorgehensweise zum Anrufen eines nicht im Telefonbuch registrierten Teilnehmers.

12453

Drücken Sie nach jeder Auswahl zum Fortfahren die Taste ENTER.

1

Wählen Sie „Verbinden“.

2

Wählen Sie „Nummer/Adresse eingeben“.

3

Wählen Sie die Leitungsschnittstelle.*

4

Geben Sie die IP-Adresse eines Fernteilnehmers ein.

5

Wählen Sie „Verbinden“ und drücken Sie ENTER oder CONNE

Die Nummer wird gewählt und das System stellt die Verbindung her.

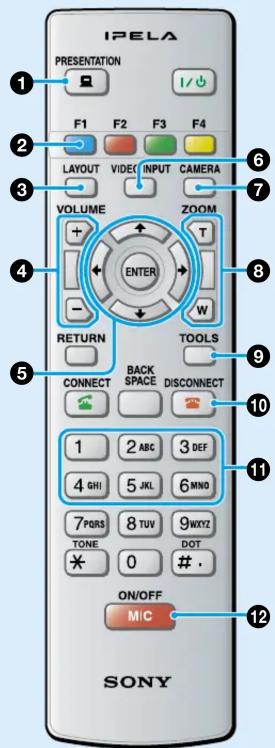

Bedienungsanleitung der Fernbedienung

Genauere Angaben zu den Funktionen finden Sie in der Bedienungsanleitung (auf der Webseite verfügbar).

① Übertragung eines Bildes zur Darstellung

Sie können ein Bild vom an den Anschluss HDMI IN (PC) angeschlossenen Computer zu einem Fernteilnehmer übertragen.

② Umschalten der zu steuernden Kamera

Wechseln zwischen der Steuerung der lokalen Kamera und der Remote-Kamera.

③ Wechseln des Bildes auf dem Fernsehmonitor

Drücken Sie die Taste LAYOUT, um das Menü Layout anzuzeigen.

Wählen Sie die Anzeigeart der Bilder von lokalem Teilnehmer und Fernteilnehmer auf dem Bildschirm mithilfe der Tasten ♦/♦/♦/♦ und ENTER.

4 Einstellen der Lautstärke des Fernteilnehmer

⑤ Einstellungen im Menü

ählen Sie die Einstelloption im auf dem Bildschirm angezeigten Menü und bestätigen Sie die Auswahl.

⑥ Auswählen des Eingangsbildes

Drücken Sie die Taste VIDEO INPUT, um das Menü Video-Eingang.

Wählen Sie den Videoeingang mithilfe der Tasten ♦/♦/♦/♦ und ENTER.

CAMERA: Videoeingang von der Kamera des Geräts HDMI-IN(PC): Videoeingang der an den Anschluss HDMI IN (PC) angeschlossenen Kamera oder Geräte

⑦ Anzeigen des Menüs Kamera

Drücken Sie die Taste CAMERA, um das Menü Kamera anzuzeigen.

Wählen Sie die Menüoption mithilfe der Tasten ♦/♥/♥/↔ und ENTER und das ausgewählte Einrichtungsmenü wird angezeigt.

Kamera Einstellen: zur Einstellung von Winkel und Zoom

Helligkeit: zur Einstellung der Helligkeit Voreingestellt: zur Voreinstellung bzw. zum Aufrufen von Kamerawinkel und Zoom

Einzelheiten: zur Einstellung von Fokus, Weißabgleich, Kompensierung der Hintergrundbeleuchtung und Digitalzoom-Funktion

⑧ Einstellen von Kamerawinkel und Zoom

So bewegen Sie den Kamerawinkel

⑨ Anzeigen des Menüs Tools

Drücken Sie die Taste TOOLS, um das Menü Tool anzuzeigen.

Wählen Sie die Menüoption mithilfe der Tasten ♠/♥/♦/♦ und ENTER und Sie können die ausgewählte Funktion, wie z. B. „Anmerkung“, verwenden.

10 Beenden der Kommunikation und Trennen der Verbindung

⑪ Aufrufen des voreingestellten Kamerawinkels

Wählen Sie „Voreingestellt“ im Menü Kamera, um die Voreinstellungsliste anzuzeigen. Drücken Sie Taste 1 bis 6, um die Kamera in die voreingestellte Position zu bringen.

⑫ Ein-/Ausschalten des lokalen Mikrofons
