Produkttyp	Solar-Wechselrichter
Modell	H4A Flex
Marke	Delta
Abmessungen (B x H x T)	380 x 318 x 130 mm
Gewicht	12 kg
Eingangsspannungsbereich (DC)	30 ... 550 V DC
Maximale Eingangsspannung (DC)	600 V DC
Nennleistung (AC)	4000 VA
Maximale Scheinleistung (AC)	4000 VA
AC-Nennspannung	230 V (1-phasig, L, N, PE)
Maximaler Wirkungsgrad	98,3 %
MPP-Tracker	2
Anzahl DC-Eingänge	2 (MC4)
Kommunikation	Wi-Fi (WLAN)
Schutzart	IP65
Schutzklasse	I
Betriebstemperaturbereich	-25 ... +60 °C
Kühlung	Natürliche Konvektion
DC-Trennschalter	Ja, mechanisch
Wartung	Keine Wartung durch den Benutzer; nur durch autorisiertes Fachpersonal.
Garantie	Siehe Garantiebedingungen des Herstellers.

Häufig gestellte Fragen - H4A Flex DELTA

Wie schließe ich den Wechselrichter an?

Schließen Sie zuerst das AC-Kabel am Wechselrichter an, dann mit dem Netz verbinden. Die DC-Stecker von den Solarmodulen anschließen, dabei Polarität beachten. Vor Arbeiten DC-Trennschalter auf OFF stellen.

Was bedeuten die LED-Anzeigen?

Die rote LED (EARTH FAULT/ALARM) blinkt bei Isolationsfehler oder leuchtet bei anderen Fehlern. Die grüne LED (GRID) leuchtet bei Netzverbindung. Die Wi-Fi-LED leuchtet bei Datenübertragung.

Kann ich den Wechselrichter selbst reparieren?

Nein. Der Wechselrichter enthält keine vom Benutzer wartbaren Teile. Öffnen Sie das Gehäuse nicht, da sonst die Garantie erlischt. Reparaturen nur durch Delta Electronics.

Welche Sicherheitsvorkehrungen muss ich beachten?

Trennen Sie den Wechselrichter vor Arbeiten von allen Spannungsquellen und warten Sie 60 Sekunden wegen Restspannung. Erden Sie das Gehäuse mit mindestens 6 mm² Kabelquerschnitt. Verwenden Sie einen FI-Schutzschalter Typ A mit 30 mA.

Wie verbinde ich den Wechselrichter mit der MyDeltaSolar App?

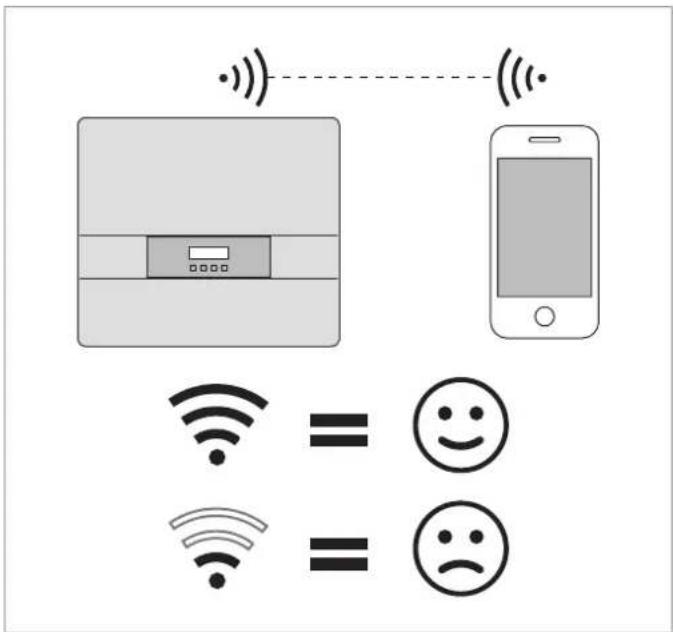

Nach AC-Anschluss schaltet sich das Wi-Fi-Modul ein. Stellen Sie eine Direktverbindung (peer-to-peer) mit Ihrem Mobilgerät her (max. 8 m Abstand). Die App führt durch die Einrichtung.

Was ist der maximale Eingangsstrom?

Pro DC-Eingang beträgt die Strombegrenzung 11 A. In der Summe beider Eingänge ist sie auf 18 A begrenzt (bei H4A Flex). Beachten Sie dies bei der Projektplanung.

Ist der Wechselrichter für den Außenbereich geeignet?

Ja, der Wechselrichter hat die Schutzart IP65 und kann innen und außen installiert werden. Er sollte jedoch vor direkter Sonneneinstrahlung und Regen geschützt werden.

Was passiert bei einem Isolationsfehler?

Die rote LED blinkt und der Wechselrichter meldet Fehler E34 (Isolationsfehler). Der Wechselrichter stoppt die Einspeisung. Überprüfen Sie die Isolation der Solarmodule und Kabel.

Wie setze ich das Wi-Fi-Modul zurück?

Drücken Sie die RESET-Taste für 3-10 Sekunden: Wi-Fi-Modul wird zurückgesetzt (LED blinkt schnell). Für 10-20 Sekunden: Passwort wird auf 'DELTASOL' zurückgesetzt (LED blinkt langsam).

Wo finde ich die technischen Daten?

Die vollständigen technischen Daten finden Sie in der Installationskurzanleitung oder auf der Website solarsolutions.delta-emea.com. Wichtige Werte sind Eingangsspannungsbereich, Wirkungsgrad und Abmessungen.

BEDIENUNGSANLEITUNG H4A Flex DELTA

Installationskurzanleitung

Solar-Wechselrichter

H2.5_210 Flex

H3A_220 Flex

H4A_220 Flex

H5A_220 Flex

Diese Installationskurzanleitung gilt für folgende Wechselrichtermodelle:

H2.5_210 (Delta-Teilenummer RPI252H210000)

H3A_220 (Delta-Teilenummer RPI302H220000)

H4A_220 (Delta-Teilenummer RPI402H220000)

H5A_220 (Delta-Teilenummer RPI502H220000)

mit den Firmwareversionen:

DSP: 4.00 / COM: 2.24 / Wi-Fi: 1.7.3 oder höher

Die Delta-Teilenummer befindet sich auf dem Typenschild des Wechselrichters. Die Firmware-Versionen können mit der Delta Service Software (DSS) ausgelesen werden.

Delta überarbeitet kontinuierlich seine Handbücher, um Ihnen vollständige Informationen für die Installation und den Betrieb unserer Wechselrichter zur Verfügung zu stellen. Vor Beginn der Installationsarbeiten deshalb immer unter solarsolutions.delta-emea.com prüfen, ob eine neuere Version der Installationskurzanleitung bzw. des Installations- und Betriebshandbuchs verfügbar ist.

© Copyright – Delta Electronics (Netherlands) B.V. – Alle Rechte vorbehalten.

Dieses Handbuch ist für die Verwendung durch Elektroinstalla- teure bestimmt, die für die Installation und Inbetriebnahme von netzgebundenen Solar-Wechselrichtern ausgebildet und zuge- lassen sind.

Die in diesem Handbuch enthaltenen Informationen dürfen nicht ohne vorherige schriftliche Genehmigung durch Delta Electronics reproduziert werden. Die in diesem Handbuch enthaltenen Informationen dürfen für keine Zwecke verwendet werden, die nicht direkt mit der Verwendung des Wechselrichters verbunden sind.

Alle Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

Alle Übersetzungen dieses Handbuchs, die nicht von Delta Electronics (Netherlands) B.V. autorisiert sind, müssen mit dem Vermerk „Übersetzung der Originalbetriebsanleitung“ versehen werden.

Autorisierter Repräsentant für dieses Produkt in der EU:

Grundlegende Sicherheitsanweisungen 3

Komponenten des Wechselrichters....6

Informationen auf dem Typenschild. 7

Installation planen 8

Abmessungen. 10

Wechselrichter montieren 11

Netz (AC) anschließen 13

Solarmodule (DC) anschließen 18

Wechselrichter mit MyDeltaSolar App in Betrieb nehmen 21

Technische Daten....22

Kundendienst Europa 24

Grundlegende Sicherheitsanweisungen

GEFAHR

Elektrischer Stromschlag

Während des Betriebs liegt im Wechselrichter eine potenziell lebensgefährliche Spannung an. Nachdem der Wechselrichter von allen Stromquellen getrennt wurde, liegt diese Spannung noch bis zu 60 Sekunden lang im Wechselrichter an. Vor Arbeiten am Wechselrichter deshalb immer folgende Arbeitsschritte durchführen

1. Den Wechselrichter von allen AC- und DC-Spannungsquellen trennen und sicherstellen, dass keine der Verbindungen versehentlich wiederhergestellt werden kann.
2. Mindestens 60 Sekunden warten, bis sich die internen Kondensatoren entladen haben.

GEFAHR

Elektrischer Stromschlag

An den DC-Anschlüssen des Wechselrichters liegt potenziell lebensgefährliche Spannung an. Wenn Licht auf die Solarmodule fällt, beginnen diese sofort, Strom zu erzeugen. Dies passiert auch, wenn das Licht nicht direkt auf die Solarmodule fällt.

▶ Den Wechselrichter niemals unter Last von den Solarmodulen trennen.
▶ Den Wechselrichter von allen AC- und DC-Spannungsquellen trennen. Sicherstellen, dass keine der Verbindungen versehentlich wiederhergestellt werden kann.
▶ Die DC-Kabel gegen versehentliches Berühren schützen.

WARNUNG

Hohe Stromstärke

▶ Immer die lokalen Bestimmungen hinsichtlich der Anforderungen an das Erdungskabel beachten.
▶ Auch wenn es keine lokalen Bestimmungen gibt, das Wechselrichtergehäuse zur Erhöhung der Sicherheit immer erden.
Das Wechselrichtergehäuse immer erden, bevor Sie den Wechselrichter mit dem Netz und den Solarmodulen verbinden.
▶ Der Querschnitt des Erdungskabels muss mindestens 6 mm² sein.

ACHTUNG

Falsch dimensionierte Solaranlage.

Eine falsch dimensionierte Solaranlage kann Schäden am Wechselrichter verursachen.

▶ Bei der Berechnung der Modulstrings immer die technischen Spezifikationen beachten (Eingangsspannungsbereich, maximale Stromstärke und maximale Eingangsleistung), siehe Kapitel „Technische Daten“.

ACHTUNG

Überhitzung der DC-Anschlüsse.

Eine Überschreitung der maximalen Stromstärke kann eine Überhitzung der DC-Anschlüsse verursachen und zu einem Brand führen.

▶ Immer die maximale Stromstärke der DC-Anschlüsse bei der Dimensionierung der Solaranlage berücksichtigen.

Grundlegende Sicherheitsanweisungen

• Um die Sicherheitsanforderungen aus der IEC 62109-5.3.3 zu erfüllen und Personen- bzw. Sachschäden zu vermeiden, muss der Wechselrichter gemäß den Sicherheitsanweisungen und Arbeitsanweisungen dieses Handbuchs installiert und betrieben werden. Delta Electronics ist nicht für Schäden verantwortlich, die dadurch entstehen, dass die Sicherheitsanweisungen und Arbeitsanweisungen dieses Handbuchs nicht beachtet wurden.
• Der Wechselrichter darf nur durch Installateure, die für die Installation und Inbetriebnahme von netzgebundenen Solar-Wechselrichtern ausgebildet und zugelassen sind, installiert und in Betrieb genommen werden.
• Alle Reparaturarbeiten am Wechselrichter müssen durch Delta Electronics ausgeführt werden. Anderenfalls erlischt die Garantie.
• Das Gehäuse des Wechselrichters niemals öffnen. Der Wechselrichter enthält keine Teile, die vom Bediener oder Installateur zu warten sind. Durch das Öffnen des Wechselrichtergehäuses erlischt die Garantie.
• Warnhinweise und Warnsymbole, die von Delta Electronics am Wechselrichter angebracht wurden, dürfen nicht entfernt werden.
• Der Wechselrichter weist einen hohen Kriechstromwert auf. Das Erdungskabel muss vor der Inbetriebnahme angeschlossen werden.
• Keine Kabel abziehen, wenn der Wechselrichter unter Last steht, da die Gefahr eines Störlichtbogens besteht.
• Um Schäden durch Blitzeinschläge vorzubeugen, befolgen Sie die Bestimmungen, die in Ihrem Land gelten.
• Die Oberfläche des Wechselrichters kann sich im Betrieb stark erhitzen. Berühren Sie den Wechselrichter nur mit Sicherheitshandschuhen.
• Um Schutzart IP65 sicherzustellen, müssen der Anschlusskasten und alle Anschlüsse ausreichend abgedichtet sein. Ungenutzte Anschlüsse mit den mitgelieferten Abdeckkappen verschließen.

Teil Menge« Bild / Beschreibung Teil Menge Bild / Beschreibung

Wechselrichter	1		AC-Stecker	1	[Wieland RST25I3S(96.031.4154.3)
Montageplatte	1		Installationskurz-anleitung undGrundlegendeSicherheitsan-weisungen	1

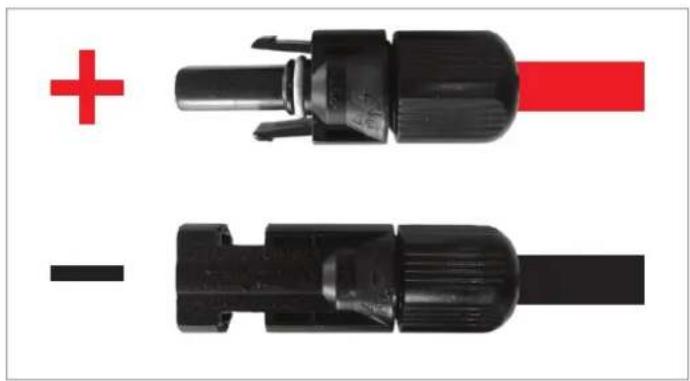

DC-Stecker		Multi-Contact MC4für DC+ für 4/6 mm2(32.0017P0001-UR)	DC-Stecker	H2.5: 1H3A: 2H4A: 2H5A: 2	Multi-Contact MC4für DC- für 4/6 mm2(32.0016P0001-UR)

Vor Beginn der Installationsarbeiten den Lieferumfang auf Vollständigkeit und alle Komponenten auf Beschädigungen prüfen.

Keine beschädigten Komponenten verwenden.

Die Verpackung aufbewahren.

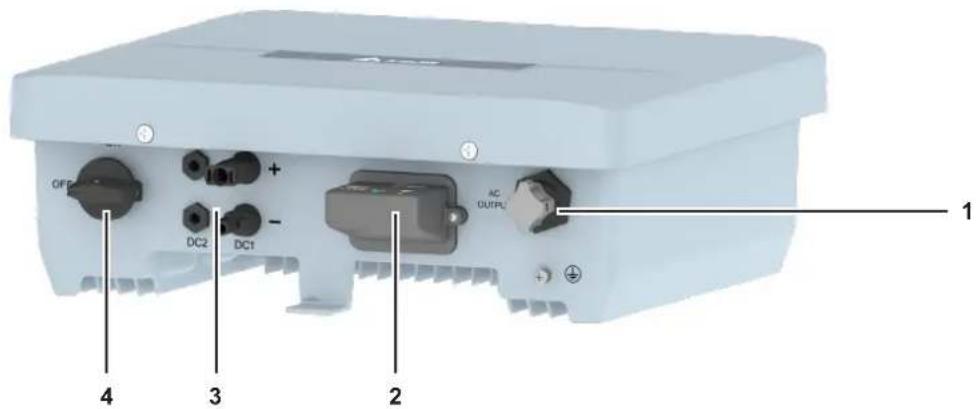

Komponenten des Wechselrichters

H2.5 Flex

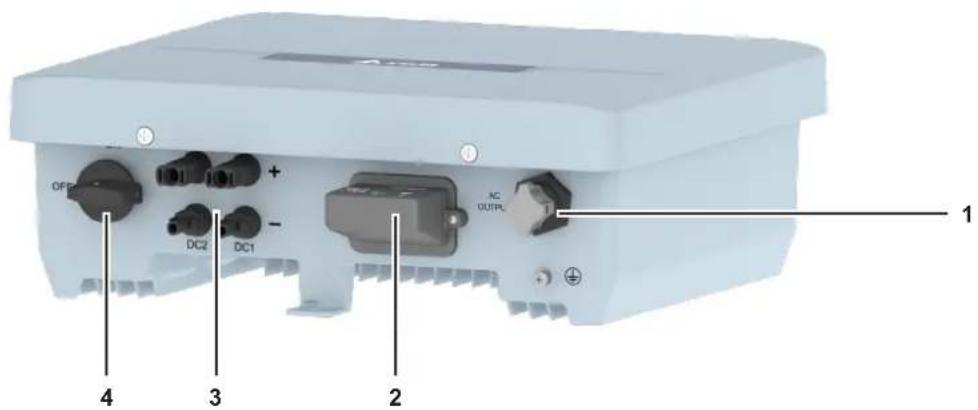

1 AC-Ausgang (Netz) 3 DC-Eingang (Solarmodule), 1 x MC4

2 Bedienfeld mit Wi-Fi-Modul

4 DC-Trennschalter für Solarmodule

H3A Flex H4A Flex H5A Flex

1 AC-Ausgang (Netz) 3 DC-Eingänge (Solarmodule), 2 x MC4

2 Bedienfeld mit Wi-Fi-Modul

4 DC-Trennschalter für Solarmodule

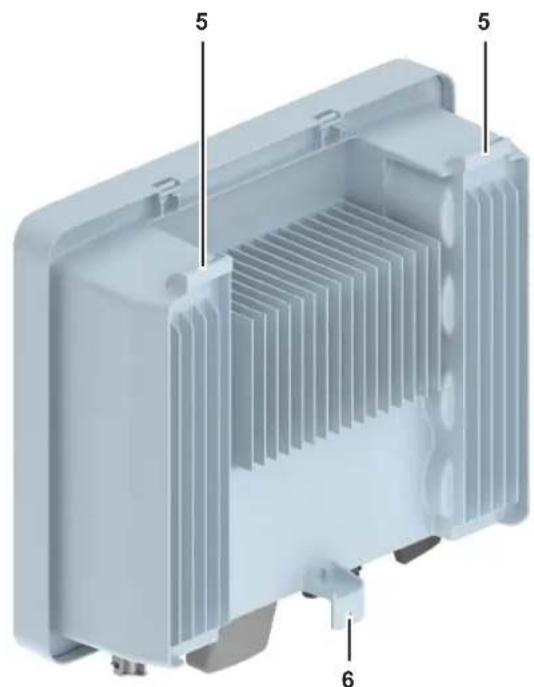

5 Bügel zum Einhängen in die Montageplatte

6 Montageloch zur Befestigung an der Wand

Komponenten des Wechselrichters

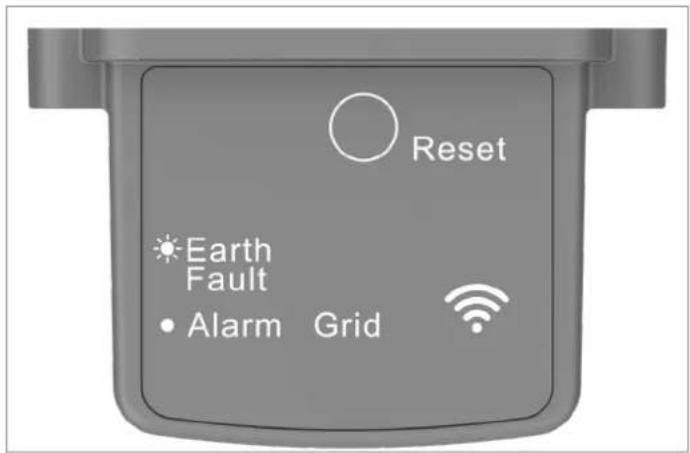

Bedienfeld

		Rote LED.
EARTH FAULT / ALARM	Isolati-onsfehler /Fehler	Blinkt bei Fehler E34 Isolations-fehler.Leuchtet bei allen anderen Feh-lern.
GRID Netz		Grüne LED.Blinkt, während der Wechselrich-ter hochfährt.Leuchtet, wenn der Wechselrich-ter mit dem Netz verbunden ist.
Wi-Fi Wi-Fi		Leuchtet, wenn das Wi-Fi-Modul Daten überträgt.

Tab. 1: Übersicht LED-Meldungen

	Drücken für 3 bis 10 Sekunden	LED blinkt 1-mal pro 0,5 Sekunden. Wi-Fi-Modul zurücksetzen.
RESET	Drücken für 10 bis 20 Sekunden	LED blinkt 1-mal pro Sekunde.Wi-Fi-Modul zurücksetzen. Passwort zu „DELTASOL“ zurücksetzen.

Tab. 2: Funktionen der Schaltfläche RESET

Informationen auf dem Typenschild

	Lebensgefahr durch StromschlagWenn der Wechselrichter in Betrieb ist, entsteht im Inneren eine potenziell lebensgefährliche Spannung, die noch bis zu 60 Sekunden nach Trennung von allen Spannungsquellen erhalten bleibt.Der Wechselrichter darf nicht geöffnet werden.
	Vor Arbeiten am Wechselrichter das mitgelieferte Handbuch lesen und die darin enthaltenen Anweisungen befolgen.
	Heiße Oberflächen.Während des Betriebs kann sich das Wechselrichtergehäuse stark erhitzen.
	Das Gehäuse des Wechselrichters muss geerdet werden, wenn es von lokalen Bestimmungen gefordert wird.
	Der Wechselrichter erfüllt die australische Norm für Elektrosicherheit und die EMV-Norm. Gilt nur für Australien und Neuseeland.
	WEEE-KennzeichnungDen Wechselrichter nicht über den Hausmüll entsorgen, sondern entsprechend den für Elektroschrott geltenden Entsorgungsvorschriften Ihres Landes oder Ihrer Region.

Installation planen

Montageort des Wechselrichters

▶ Den Wechselrichter so anbringen, dass die LED-Anzeigen auf dem Bedienfeld ohne Probleme erkannt werden.

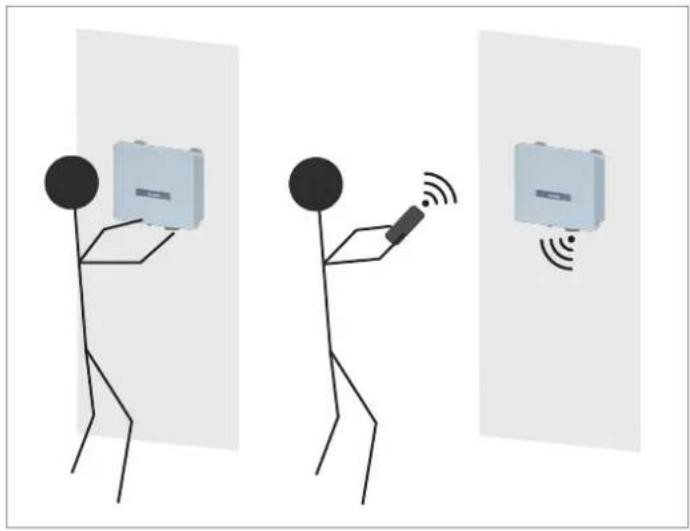

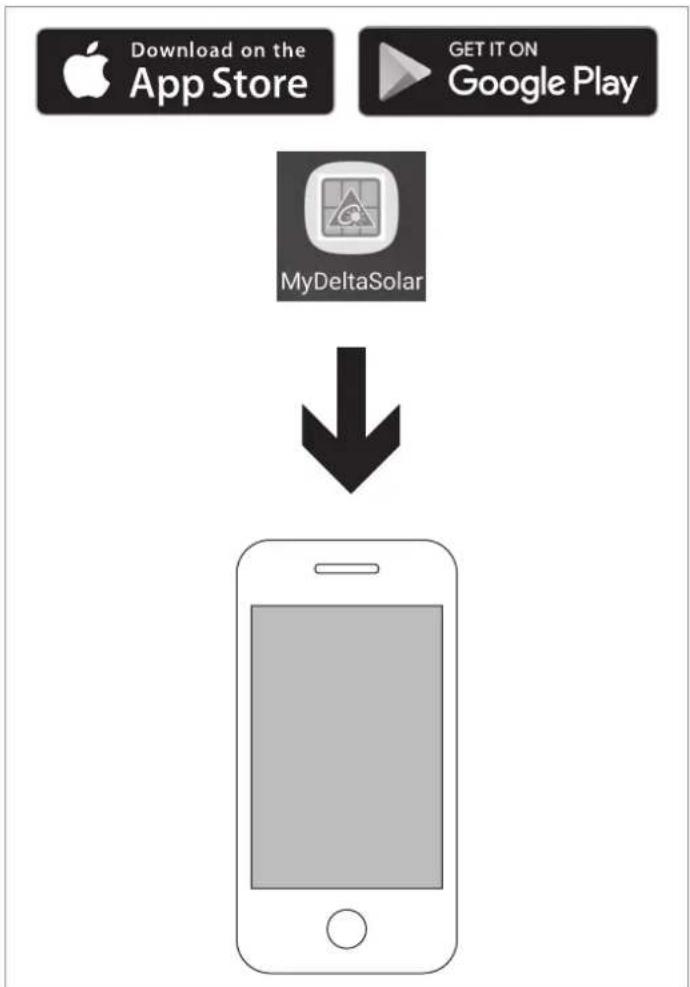

Der Wechselrichter wird über die Delta-App „MyDeltaSolar“ eingerichtet. Zwischen dem Wechselrichters und Ihrem Mobilgerät muss eine Direktverbindung (peer-to-peer) über Wi-Fi möglich sein. Deshalb darauf achten, dass keine abschirmenden Objekte die Wi-Fi-Verbindung stören. Der Abstand zwischen Mobilgerät und Wechselrichter sollte nicht mehr als 8 Meter betragen.

▶ Die Wand oder das Montagesystem müssen das Gewicht des Wechselrichters tragen können.
▶ Immer die Montageplatte verwenden, die mit dem Wechselrichter geliefert wird.

Montagematerial (Dübel, Schrauben etc.) verwenden, das für die Wand oder das Montagesystem sowie das Gewicht des Wechselrichters geeignet ist.
▶ Den Wechselrichter an einer schwingungsfreien Wand anbringen, um Störungen zu vermeiden.
▶ Den Wechselrichter an einer feuerfesten Wand montieren.
▶ Den Wechselrichter auf einer ebenen Wand montieren. Ziegelwände können Probleme verursachen, wenn sie zu uneben sind.

Der Wechselrichter hat Schutzart IP65 und kann innen und außen installiert werden. Trotzdem sollte der Wechselrichter durch ein Dach gegen direkte Sonneneinstrahlung, Regen und Schnee geschützt werden. Wenn sich der Wechselrichter zum Beispiel durch die Sonneneinstrahlung zu stark erhitzt, wird die Leistung des Wechselrichters reduziert. Dies ist ein normales Betriebsverhalten des Wechselrichters und ist notwendig, um die interne Elektronik zu schützen.

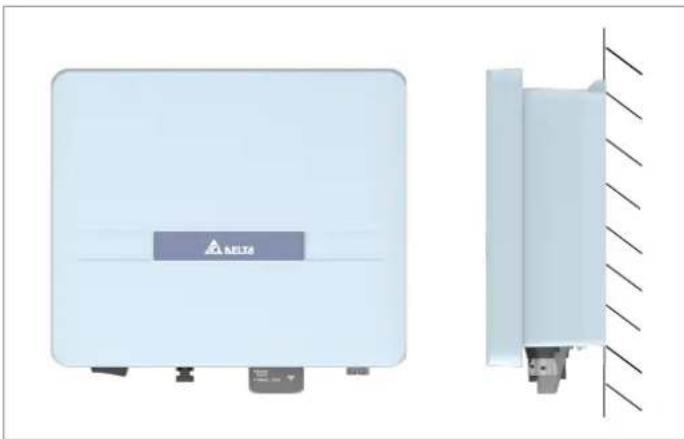

Ausrichtung bei der Montage

▶ Den Wechselrichter senkrecht montieren.

Montageabstände und Luftzirkulation

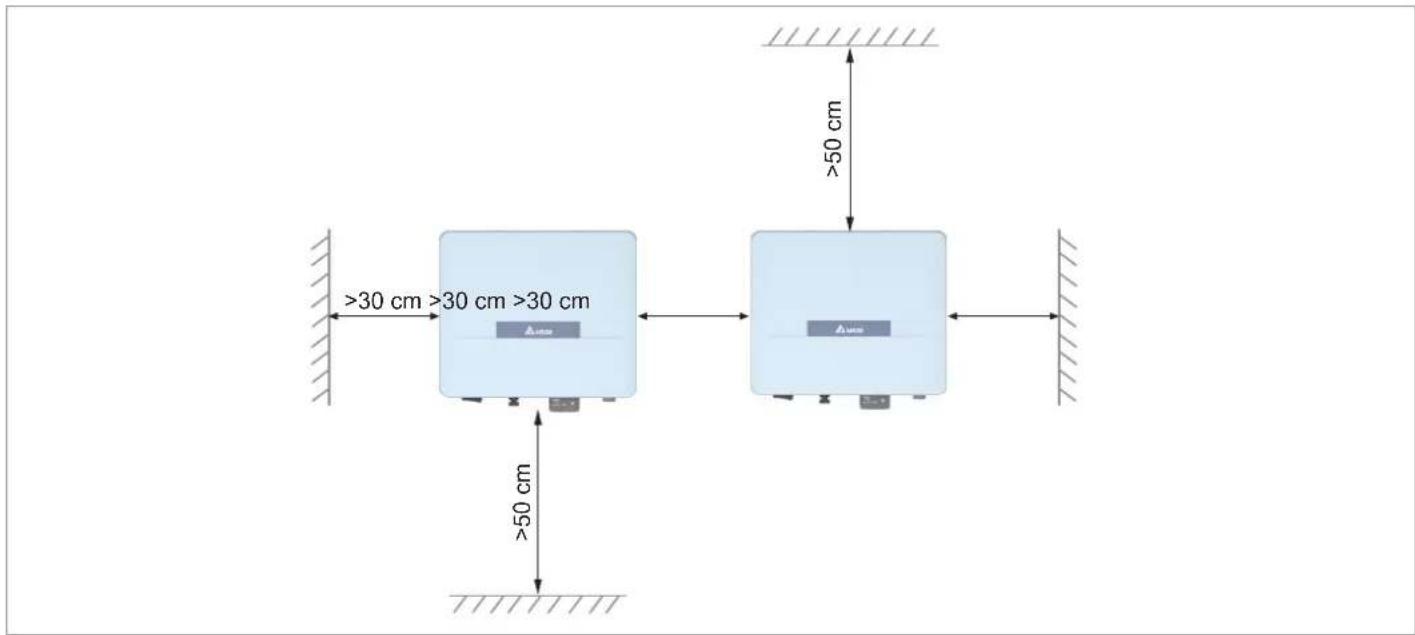

▶ Für ausreichende Luftzirkulation sorgen. Warme Luft muss nach oben entweichen können. Um jeden Wechselrichter genügend Platz lassen.
Wechselrichter nicht direkt übereinander installieren, damit sich die Wechselrichter nicht gegenseitig aufwärmen.
▶ Den Betriebstemperaturbereich ohne Abregelung und den Betriebstemperaturbereich beachten. Wenn der Betriebstemperaturbereich ohne Abregelung überschritten wird, regelt der Wechselrichter die AC-Leistung, die in das Netz eingespeist wird, ab. Wenn der Betriebstemperaturbereich überschritten wird, stoppt der Wechselrichter die Einspeisung in das Netz. Dies ist ein normales Betriebsverhalten des Wechselrichters und ist notwendig, um die interne Elektronik zu schützen.

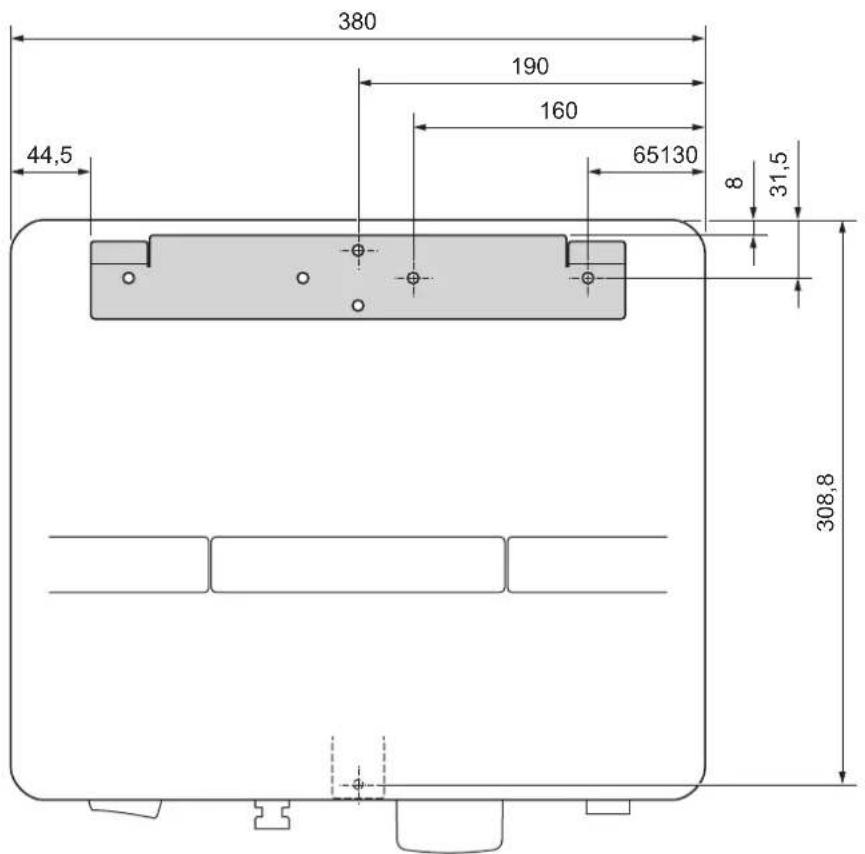

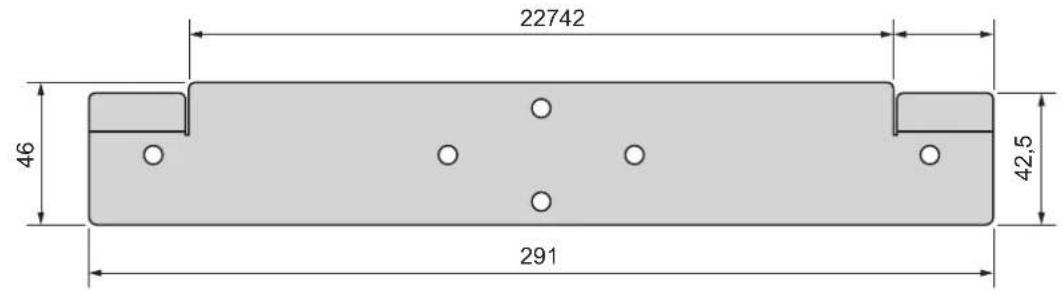

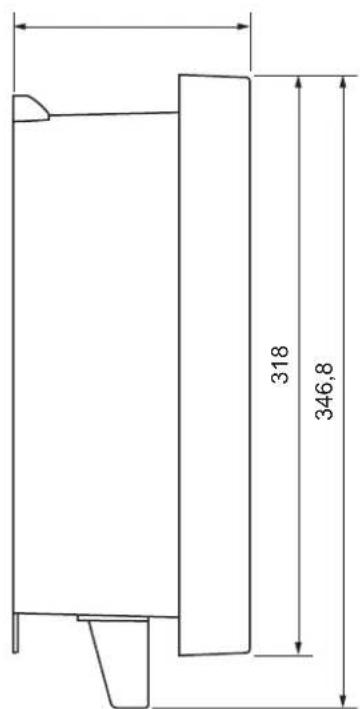

Abmessungen

Wechselrichter montieren

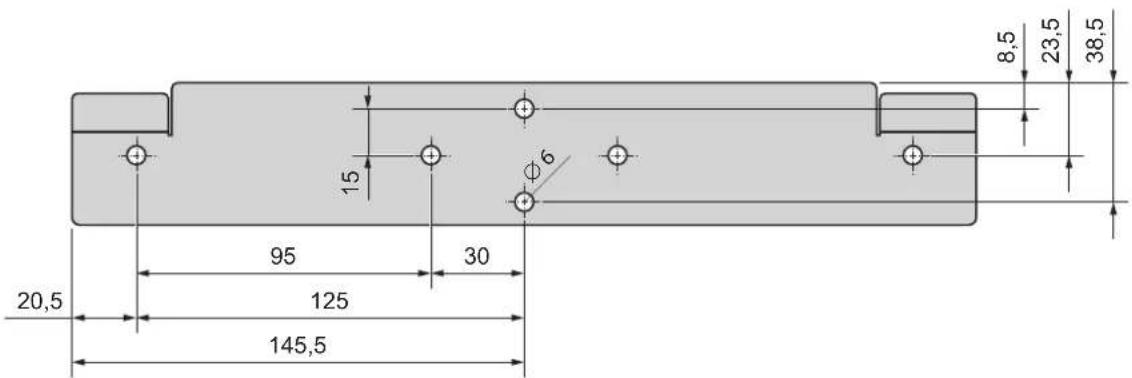

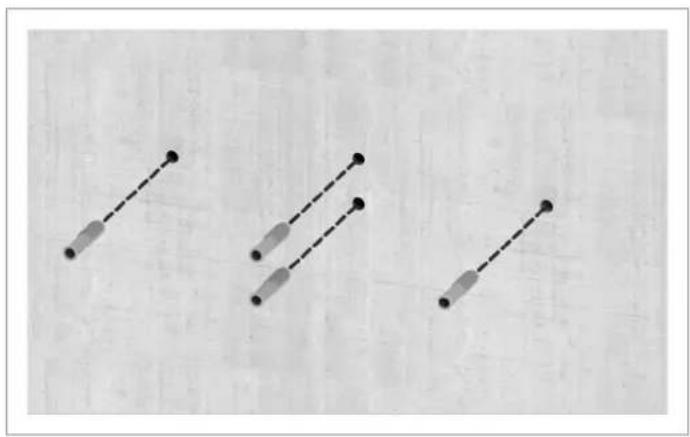

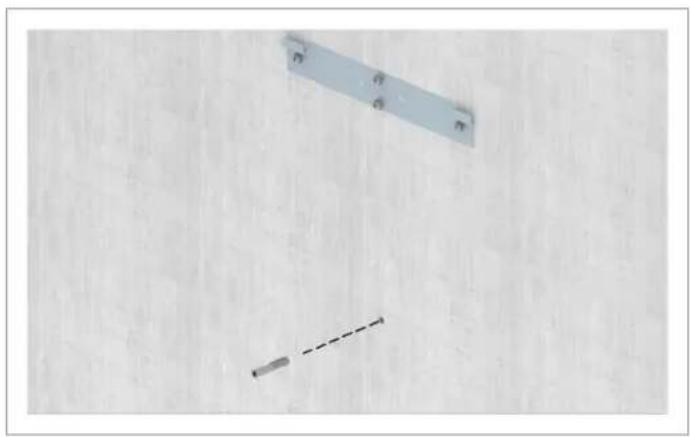

1. Die Montageplatte mit 4 M6-Schrauben und Unterlegscheiben an der Wand oder dem Montagesystem befestigen.

2. Den Wechselrichter in die Montageplatte einhängen.

3. Die Bohrung für das Montageloch an der Unterseite des Wechselrichters anzeichnen und den Wechselrichter wieder abhängen.

Wechselrichter montieren

1. Das Loch bohren.

2. Den Wechselrichter wieder einhängen und unten festschrauben.

3. Das Erdungskabel am Wechselrichter anschrauben. Mutter, Federring, Unterlegscheibe und Zahnscheibe sind schon am Wechselrichter montiert.

4. Eine Durchgangsprüfung des Erdungsanschlusses durchführen. Wenn keine ausreichende leitende Verbindung vorliegt, den Lack vom Wechselrichtergehäuse unter der Zahnscheibe abkratzen, um einen besseren elektrischen Kontakt zu erhalten.

Me Montage des Wechselrichters ist abgeschlossen.

GEFAHR

Elektrischer Stromschlag

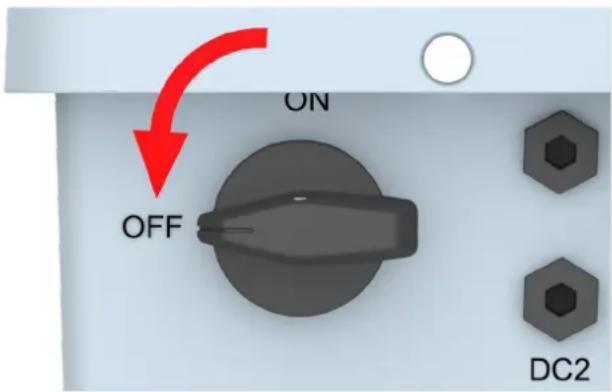

▶ Den DC-Trennschalter in die Position OFF (AUS) drehen.
▶ Das AC-Kabel zuerst am Wechselrichter anschließen und dann mit dem Netz verbinden.

Wichtige Sicherheitsinformationen

▶ Stets die spezifischen Bestimmungen Ihres Lands oder Ihrer Region befolgen.
▶ Stets die spezifischen Bestimmungen Ihres Energie-versorgers befolgen.
Alle vorgeschriebenen Sicherheits- und Schutzeinrichtungen (zum Beispiel automatische Leitungsschutzschalter und/oder Überspannungsschutz-Einrichtungen) installieren.
▶ Den Wechselrichter mit einem geeigneten, vorgeschalteten Leitungsschutz schützen:

Vorgeschalteter Leitungsschutz

H2.5 / H3A 20 A

H4A / H5A 25 A

Fehlerstrom-Schutzschalter

Aufgrund seiner Konstruktion kann der Wechselrichter keinen DC-Fehlerstrom in das Netz einspeisen. Der Wechselrichter erfüllt damit die Anforderungen nach DIN VDE 0100-712.

Mögliche Fehlerereignisse wurden von Delta in Übereinstimmung mit den aktuell geltenden Installationsnormen untersucht. Die Untersuchungen haben ergeben, dass keine Gefahren entstehen, wenn der Wechselrichter in

Kombination mit einem vorgeschalteten Fehlerstrom-Schutzschalter (FI-Schutzschalter, RCD) Typ A betrieben wird. Der Einsatz eines Fehlerstrom-Schutzschalters Typ B ist nicht notwendig.

Minimale Auslösestromstärke des Fehlerstrom-Schutzschalters Typ A

30 mA

Die benötigte Auslösestromstärke des Fehlerstrom-Schutzschalters hängt in erster Linie von der Qualität der Solarmodule, der Größe der PV-Anlage und den Umgebungsbedingungen (z. B. Luftfeuchtigkeit) ab. Die Auslösestromstärke darf jedoch nicht niedriger als die angegebene minimale Auslösestromstärke sein.

Belgien: Der Wechselrichter kann in einem 3-phasigen Netz benutzt werden, wenn die Spannung zwischen zwei Phasen 230 V beträgt.

Integrierte Fehlerstrom-Überwachungseinheit

Die integrierte, allstromsensitive Fehlerstrom-Überwachungseinheit (RCMU) ist gemäß VDE 0126 1-1:2013-08 §6.6.2 zertifiziert.

Erden des Wechselrichters

Der Wechselrichter muss über den PE-Leiter geerdet werden. Dazu den PE-Leiter des AC-Kabels an dem dafür vorgesehenen Pol des AC-Steckers anschließen.

Netz (AC) anschließen

Anforderungen an das AC-Kabel

Der AC-Stecker, der mit dem Wechselrichter geliefert wird, hat folgende technischen Merkmale:

AC-Stecker	Wieland RST25I3S(96.031.4154.3)
Nennstrom ≤ 25 A
Min./max. Kabeldurchmes-ser	10 ... 14 mm
Min./max. Drahtquerschnitt 0.75/6 mm^2
Aderendhülsen notwendig
• feindrähtiges Kabel bis 4 mm^2	ja
• feindrähtiges Kabel 6 mm^2	nein
Anschlussart Schraubanschluss
Empfohlenes Drehmoment

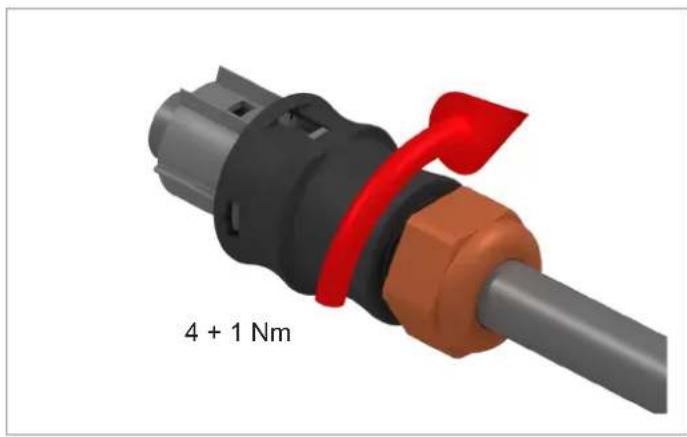

• Anschlussschrauben 0,8 ... 1 Nm
• Verschraubung 4 + 1 Nm
Empfohlene Crimpzange Wieland 95.101.1300.0

▶ Die Anweisungen, die mit dem AC-Stecker gelieferten werden, lesen und befolgen.
Der AC-Stecker kann mit einem flexiblen (mit Aderendhülsen) oder starren Kupferkabel verwendet werden.
▶ Aderendhülsen quadratisch crimpen
▶ Bei Leitungen mit 6 mämmüssen die Zug- und Biegekräfte am Stecker berücksichtigt und bei Bedarf durch geeignete Maßnahmen kompensiert werden.
▶ Für mehr Informationen zum AC-Stecker siehe https://eshop.wieland-electric.com.
▶ Bei der Berechnung des Kabelquerschnitts folgende Einflussgrößen berücksichtigen:

• Kabelmaterial
  – Temperaturbedingungen
• Kabellänge
• Installationstyp
• Spannungsabfall
  – Leistungsverluste im Kabel

▶ Die in Ihrem Land geltenden Installationsvorschriften für AC-Kabel befolgen.
▶ Deutschland: Die Installationsvorschriften der VDE 0100-712 befolgen. Diese Norm enthält Vorschriften zu den minimalen Kabelquerschnitten und zur Vermeidung von Überhitzung durch hohe Ströme.

Netz (AC) anschließen

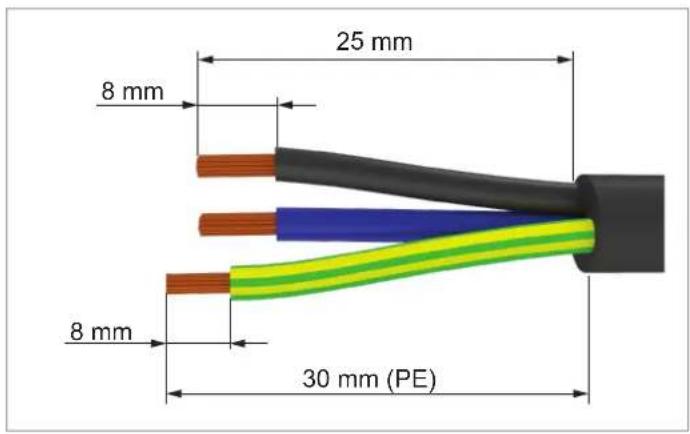

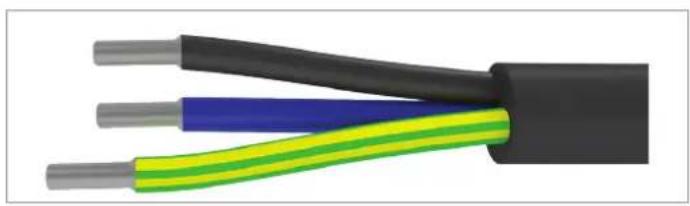

1. Die Isolierung von dem Kabel und den Drähten entfernen. Die Drahtenden nicht verdrillen, da sich dadurch die Kontaktfläche mit den Aderendhülsen reduziert.

2. Die Aderendhülsen auf die Drahtenden stecken und ancrimpen.

3. Die Mutter vom AC-Stecker abdrehen.

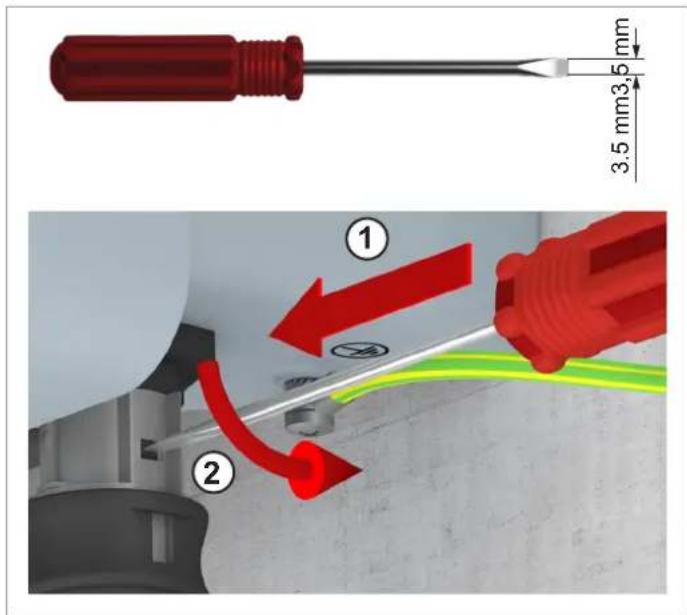

4. Das Gehäuse mit einem 3,5 mm Flachschraubendreher entriegeln und abziehen.

5. Mutter und Gehäuse über das Kabel ziehen.

Netz (AC) anschließen

Beim Anschließen des AC-Kabels an den AC-Stecker die Phasenbelegung beachten. Eine falsche Verdrahtung kann den Wechselrichter zerstören.

1. Die Drähte des AC-Kabels in die Anschlüsse des Buchseneinsatzes schieben und fest anziehen (Drehmoment 0,8 bis 1,0 Nm).

2. Das Gehäuse bis zum Einrasten in den Buchseneinsatz schieben.

1. Die Mutter am Gehäuse festschrauben.

2. Den AC-Stecker in den AC-Anschluss des Wechselrichters stecken.

√Arbeiten am AC-Anschluss sind abgeschlossen.

Entriegeln und Trennen des AC-Steckers

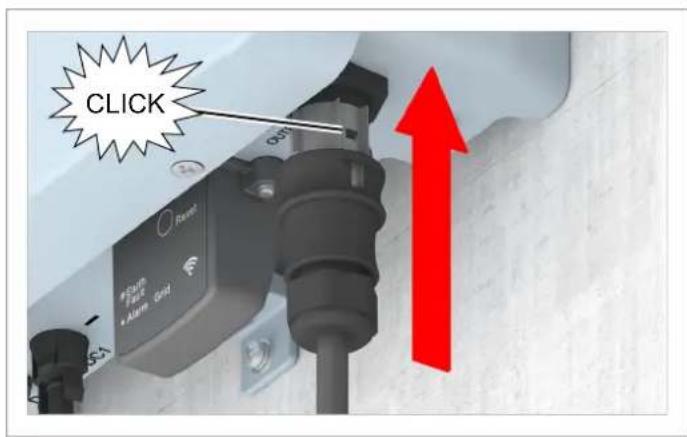

Um den AC-Stecker vom Wechselrichter zu lösen, die Verriegelung an der AC-Buchse mit einem Schraubendreher nach unten drücken

Solarmodule (DC) anschließen

GEFAHR

Elektrischer Stromschlag

An den DC-Anschlüssen des Wechselrichters liegt potenziell lebensgefährliche Spannung an. Wenn Licht auf die Solarmodule fällt, beginnen diese sofort, Strom zu erzeugen. Dies passiert auch, wenn das Licht nicht direkt auf die Solarmodule fällt.

▶ Den Wechselrichter niemals unter Last von den Solarmodulen trennen.
▶ Den DC-Trennschalter in die Position OFF (AUS) drehen.
▶ Die Verbindung zum Netz trennen, sodass der Wechselrichter keine Energie in das Netz einspeisen kann.
▶ Den Wechselrichter von allen AC- und DC-Spannungsquellen trennen. Sicherstellen, dass keine der Verbindungen versehentlich wiederhergestellt werden kann.
▶ Die DC-Kabel gegen versehentliches Berühren schützen.

Beim H4A_220 beträgt die Strombegrenzung für jeden DC-Eingang 11 A. In der Summe beider DC-Eingänge beträgt die Strombegrenzung des H4A_220 jedoch 18 A!

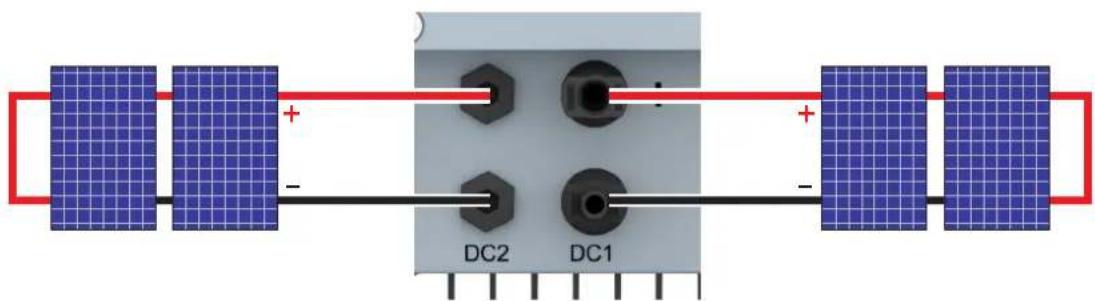

Berücksichtigen Sie bei der Projektplanung diese Strombegrenzung, wenn Sie beide DC-Eingänge verwenden wollen (entweder ein DC-String pro DC-Eingang oder extern parallel geschlossen)!

ACHTUNG

Überhitzung der DC-Anschlüsse.

Eine Überschreitung der maximalen Stromstärke kann eine Überhitzung der DC-Anschlüsse verursachen und zu einem Brand führen.

▶ Die maximale Leerlaufspannung des PV-Felds darf 600 V _DC nicht überschreiten!

H2.5 Flex

H3A Flex H4A Flex H5A Flex

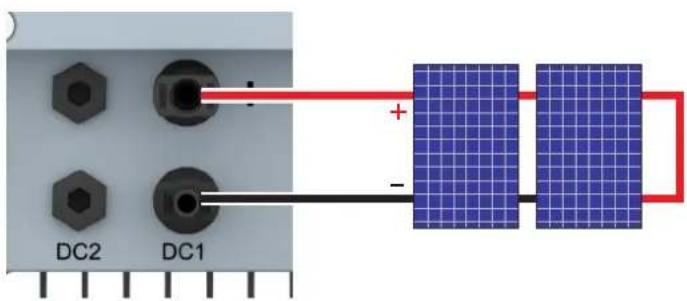

Den negativen Pol des Solarmodulstrangs an DC-anschließen, den positiven Pol an DC+.

Solarmodule (DC) anschließen

Immer die Maximale Rückstrombelastbarkeit der Solarmodule bei der Auswahl von Schutzvorrichtungen (zum Beispiel Sicherungen) berücksichtigen.

Immer die lokalen Sicherheitsbestimmungen bei der Auswahl von Schutzvorrichtungen befolgen.

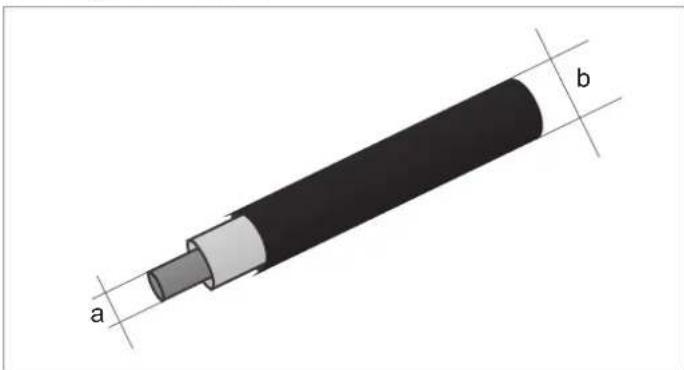

Anforderungen an das DC-Kabel

Die DC-Stecker für alle DC-Anschlüsse sind im Lieferumfang des Wechselrichters enthalten.

Falls Sie nachbestellen wollen oder eine andere Größe benötigen, orientieren Sie sich an den Angaben in der nachfolgenden Tabelle.

	DC-Anschlüsse am Wechselrichter	DC-Stecker für DC-Kabel
DC-
DC+

a	b	Multi-Contact
mm^2	mm
1,5/2,5	3-6 32.0010P0001-UR
	5,5-9 32.0012P0001-UR
4/6	3-6 32.0014P0001-UR
	5,5-9 32.0016P0001-UR	1)
1,5/2,5	3-6 32.0011P0001-UR
	5,5-9 32.0013P0001-UR
4/6	3-6 32.0015P0001-UR
	5,5-9 32.0017P0001-UR	1)

1) Mit dem Wechselrichter geliefert

Spezielle Werkzeuge

Die Schutzkappen verriegeln die DC-Stecker, sodass diese nur mit dem Montageschlüssel von den DC-Anschlüssen getrennt werden können.

▶ Die lokalen Bestimmungen zur Verwendung der Schutzkappen beachten.

Montageschlüssel zum Trennen der DC-Stecker und der Schutzkappen von den DC-Anschlüssen. Erhältlich bei Multi-Contact.

Solarmodule (DC) anschließen

1. Für DC+ ein rotes Kabel benutzen, für DC- ein schwarzes Kabel. Mit einem Spannungsmessgerät die Polarität prüfen.

2. Den DC-Trennschalter in die Position OFF (AUS) drehen.

3. Die Dichtungskappen von den DC-Anschlüssen entfernen und aufbewahren. Bei unbenutzten DC-Anschlüssen die Dichtungskappen nicht entfernen. Die Dichtungskappen aufbewahren.

4. Die DC-Stecker mit den DC-Kabeln in die DC-Anschlüsse am Wechselrichter einstecken.

Me Arbeiten am DC-Anschluss sind abgeschlossen.

Wechselrichter mit MyDeltaSolar App in Betrieb nehmen

Damit Sie die Anweisungen in diesem und dem nächsten Kapitel durchführen können, müssen Sie entweder ein Endbenutzer- oder ein Installateur-Konto bei der MyDeltaSolar Cloud haben.

Falls Sie noch kein Konto haben, befolgen Sie bitte die Registrierungsanweisungen, die als separate Dokumente ebenfalls mit dem Wechselrichter geliefert wurden.

Sobald der Wechselrichter über den AC-Anschluss mit AC-Spannung versorgt ist, schaltet sich das Wi-Fi-Modul automatisch ein.

Die Einrichtung des Wechselrichters erfolgt über Wi-Fi (WLAN) mit Hilfe eines Mobilgeräts (zum Beispiel Smartphone oder Tablet). Die Kommunikation zwischen Wechselrichter und Mobilgerät erfolgt ausschließlich durch eine Wi-Fi-Direktverbindung (peer-to-peer). Es kann immer nur ein Mobilgerät mit dem Wechselrichter verbunden sein.

Eingang (DC) H2.5_210 Flex H3A_220 Flex	H4A_220 Flex H5A_220 Flex
Empfohlene maximale PV-Leistung 3200 W _P	3600 W_P	5000 W_P^1)	6300 W_P^1)
Nennleistung 2500 W 3000 W 4000 W 5000 W
Maximale Eingangsleistung 2600 W 3190 W 4220 W 5280 W
Eingangsspannungsbereich Betrieb 30 ... 500 V _DC	30 ... 550 V_DC
Maximale Eingangsspannung 500 V _DC	600 V_DC
Nennspannung 350 V _DC
Einschaltspannung 35 V _DC
MPP-Eingangsspannungsbereich 30 ... 500 V _DC	30 ... 550 V_DC
MPP-Eingangsspannungsbereich mit maximaler Leistung
• Symmetrische Auslegung	240 ... 470 V_DC	180 ... 500 V_DC	240 ... 500 V_DC
• Asymmetrische Auslegung	-	290 ... 500 V_DC	380 ... 500 V_DC
Maximaler Eingangsstrom (gesamt / pro String)	11 A (11 A)	18 A (11 A) ^2)	18 A (11 A) ^2)
Maximaler Kurzschlussstrom im Fehlerfall	13,9 A
Anzahl der DC-Eingänge	1	2
Asymmetrische Auslegung ^3)	-	100/0% ; 0/100%	100/0% ; 0/100%
Anzahl der MPP-Tracker	1	2
Galvanische Trennung	Keine
Überspannungskategorie ^4)	II

Ausgang (AC)	H2.5_210 Flex H3	A_220 Flex H4A_2	20 Flex H5A_220 Flex
Maximale Scheinleistung 5)	2500	3000 VA	4000 VA	5000 VA
Nenn-Scheinleistung	2500	3000 VA	4000 VA	5000 VA
Nennspannung 6)	230 -20%/+22%, 1-phasig (L, N, PE)
Nennstromstärke	10,9 A	13 A	17,4 A	22 A
Maximaler Stromstärke	13,9 A	14,3 A	18,6 A	24 A
Maximaler Einschaltstrom	30 A / 1 ms
Maximaler Fehlerstrom (rms)	16 A	16 A	20 A	25 A
Nennfrequenz	50 / 60 Hz
Frequenzbereich 6)	50 ± 5 Hz / 60 ± 5 Hz
Leistungsfaktor	>0,99 bei Nennleistung
Gesamtklirrfaktor	< 3%
Überspannungskategorie 4)	III

1) Bei Betrieb mit symmetrischen DC-Eingängen (50/50 %)
2) Berücksichtigen Sie bei der Projektplanung die Strombegrenzung des H3A_200 und des H4A_220 auf 18 A, wenn Sie beide DC-Eingänge verwenden wollen (entweder ein DC-String pro DC-Eingang oder extern parallel geschlossen)!
3) Maximale Eingangsleistung pro DC-Eingang: H4A_220: 4220 W; H5A_220: 4700 W
4) IEC 60664-1, IEC 62109-1
5) Die maximale AC-Scheinleistung gibt die Leistung an, die ein Wechselrichter liefern kann. Diese maximale Scheinleistung muss nicht notwendigerweise erreicht werden.
6) AC-Spannung und Frequenzbereich werden anhand der jeweiligen Länderbestimmungen programmiert.

Mechanische Ausführung H2.5_210 Flex	H3A_220 Flex H4A_220 Flex H5A_220 Flex
Abmessungen (B x H x T) 380 x 318 x 130 mm
Gewicht 10 kg 11 kg 12 kg
Kühlung Natürliche Konvektion
AC-Anschlusstyp Wieland RST25I3S (96.031.4154.3)
DC-Anschlusstyp Multi-Contact MC4
Kommunikationsschnittstellen Wi-Fi (WLAN)
Mechanischer DC-Trennschalter Ja

Allgemeine Spezifikationen H2.5_210 Flex	H3A_220 Flex H4	A_220 Flex H5A_2	20 Flex
Delta Modellnummer	H2.5_210	H3_210	H4A_220	H5A_220
Delta Teilenummer	RPI252H210000	RPI302H220000	RPI402H220000	RPI502H220000
Maximaler Wirkungsgrad	97,5%			98,3%
EU-Wirkungsgrad	96,8%			98,0%
Betriebstemperaturbereich	-25 ... +60 °C
Betriebstemperaturbereich ohne Abregelung	-25 ... +40 °C
Lagertemperaturbereich	-25 ... +60 °C
Relative Luftfeuchtigkeit	0 ... 95%, nicht kondensierend
Maximale Betriebshöhe	2000 m über Meeresspiegel

Standards und Richtlinien	H2.5_210 Flex H3A_220 Flex H4A_220 Flex H5A_220 Flex
Schutzgrad	IP65
Schutzklasse	I
Verschmutzungsgrad	II
Überlastverhalten	Stromstärkebegrenzung, Leistungsbegrenzung
Sicherheit	IEC 62109-1/-2, CE-Konformität
EMV	EN 61000-6-2, EN 61000-6-3
Störfestigkeit	IEC 61000-4-2 / -3 / -4 / -5 / -6 / -8
Klirrfaktor	EN 61000-3-2
Schwankungen und Flimmern	EN 61000-3-3
Netzanschlussrichtlinien	Siehe solarsolutions.delta-emea.com

Kundendienst Europa

Belgien	[e-mail]	0800 711 35 (gebührenfrei)
Bulgarien [e-mail] [phone]
Dänemark	[e-mail]	8025 0986 (gebührenfrei)
Deutschland	[e-mail]	0800 800 9323 (gebührenfrei)
Frankreich	[e-mail]	0800 919 816 (gebührenfrei)
Griechenland [e-mail] [phone]
Großbritannien	[e-mail]	0800 051 4281 (gebührenfrei)
Israel	[e-mail]	800 787 920 (gebührenfrei)
Italien	[e-mail]	800 787 920 (gebührenfrei)
Niederlande	[e-mail]	0800 022 1104 (gebührenfrei)
Österreich	[e-mail]	0800 291 512 (gebührenfrei)
Polen	[e-mail]	[phone]
Portugal	[e-mail]	[phone]
Slowakei	[e-mail]	0800 005 193 (gebührenfrei)
Slowenien	[e-mail]	[phone]
Spanien	[e-mail]	900 958 300 (gebührenfrei)
Schweiz	[e-mail]	0800 838 173 (gebührenfrei)
Tschechische Republik	[e-mail]	800 143 047 (gebührenfrei)
Türkei	[e-mail]	[phone]
Andere europäische Länder	[e-mail]	[phone]
