RAR813 - Wetterstation OREGON SCIENTIFIC - Kostenlose Bedienungsanleitung

Produkttyp	Wetterstation
Marke	Oregon Scientific
Modell	RAR813
Abmessungen (Hauptgerät)	120 x 80 x 30 mm
Gewicht (Hauptgerät)	200 g
Stromversorgung	2 x AA-Batterien (nicht im Lieferumfang)
Anzahl Außensensoren	1 (im Lieferumfang enthalten)
Funktionen	Innentemperatur, Außentemperatur, Luftfeuchtigkeit, Wettervorhersage, Frostalarm, Kugelblitz-Warnung
Reichweite Außensensor	bis zu 100 m im Freien
Uhrzeit	Funkgesteuert (DCF77)
Weckfunktion	Ja, mit Schlummerfunktion
Trendanzeige	Steigend, fallend, konstant
Display	LCD mit Hintergrundbeleuchtung
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine aggressiven Reinigungsmittel verwenden.
Sicherheitshinweise	Batterien außerhalb der Reichweite von Kindern aufbewahren. Gerät vor Feuchtigkeit und direkter Sonneneinstrahlung schützen.
Ersatzteile und Reparatur	Ersatzteile sind über den Hersteller oder autorisierte Händler erhältlich. Reparaturen nur durch Fachpersonal.
Allgemeine Informationen	Die Oregon Scientific RAR813 ist eine kabellose Wetterstation mit einem Außensensor. Sie liefert zuverlässige Wetterdaten und ist einfach zu bedienen.

Häufig gestellte Fragen - RAR813 OREGON SCIENTIFIC

Wie richte ich die Wetterstation RAR813 ein?

Legen Sie die Batterien in das Hauptgerät und den Außensensor ein. Stellen Sie das Hauptgerät in die Nähe des Sensors, bis die Verbindung hergestellt ist. Danach können Sie die Einstellungen für Uhrzeit und Datum vornehmen.

Wie wechsle ich die Batterien?

Öffnen Sie das Batteriefach auf der Rückseite des Geräts. Entnehmen Sie die alten Batterien und legen Sie neue AA-Batterien ein. Achten Sie auf die korrekte Polung.

Der Außensensor wird nicht erkannt. Was kann ich tun?

Stellen Sie sicher, dass die Batterien im Sensor eingelegt sind und sich der Sensor in Reichweite befindet (max. 100 m im Freien). Drücken Sie die Taste "SENSOR" am Hauptgerät, um die Verbindung zu aktivieren.

Wie stelle ich die Uhrzeit manuell ein?

Halten Sie die Taste "SET" gedrückt, bis die Zeiteinstellung blinkt. Verwenden Sie die Pfeiltasten, um die gewünschte Uhrzeit und das Datum einzustellen. Bestätigen Sie mit "SET".

Die Wettervorhersage scheint ungenau. Warum?

Die Wetterstation basiert auf Luftdruckänderungen und liefert eine allgemeine Vorhersage. Sie kann von lokalen Bedingungen abweichen. Stellen Sie sicher, dass der Außensensor korrekt platziert ist.

Wie aktiviere ich die Hintergrundbeleuchtung?

Drücken Sie kurz die Taste "LIGHT" oder "SNOOZE", um die Hintergrundbeleuchtung für einige Sekunden einzuschalten.

Was bedeutet das Symbol mit der Sonne und den Wolken?

Das Symbol zeigt die aktuelle Wettervorhersage an. Sonne bedeutet sonnig, Wolken mit Regen bedeuten Regen, etc. Die Symbole können je nach Modell variieren.

Kann ich mehrere Außensensoren anschließen?

Die RAR813 ist für einen Außensensor ausgelegt. Es können keine zusätzlichen Sensoren angeschlossen werden.

Wie wird die Wetterstation gereinigt?

Verwenden Sie ein weiches, trockenes Tuch zur Reinigung des Gehäuses. Vermeiden Sie Flüssigkeiten und scharfe Reinigungsmittel. Entfernen Sie die Batterien vor der Reinigung.

Warum zeigt die Station keine Temperatur an?

Überprüfen Sie die Batterien im Hauptgerät und im Außensensor. Stellen Sie sicher, dass die Verbindung zwischen den Geräten hergestellt ist. Ein Neustart kann helfen.

BEDIENUNGSANLEITUNG RAR813 OREGON SCIENTIFIC

Innen- und Außenthermometer mit Uhr

Modell: RAR813

BEDIENUNGSANLEITUNG

Innen- und Außenthermometer mit Uhr

Modell: RAR813

BEDIENUNGSANLEITUNG

Vorsichtsmassnahmen 8

Technische Daten 9

Über Oregon Scientific----9

Eu-konformitätserklärung 10

INHALT

Einleitung----3

Übersicht 3

Vorderansicht 3

Rückansicht / Batteriefach 4

Funksendeeinheit (THN132N) 4

Erste Schritte 4

Funksendeeinheit – Einrichtung 4

Basiseinheit – Batterien Einlegen 5

Basiseinheit – Wechseldisplay ----6

Datenübertragung Der 6

Sendeeinheit 6

Manuelle Einstellung Der Uhr 6

Temperatur 7

Frostwarnung (Nur 1 Kanal) ----7

Reset----8

EINLEITUNG

Wir danken Ihnen, dass Sie sich für unser kabelloses Thermometer mit externem Thermosensor von Oregon Scientific™ entschieden haben. Es verfügt zudem über ein Display, das die Innen- und Außentemperatur abwechselnd anzeigen kann.

HINWEIS Halten Sie bitte diese Anleitung bereit, wenn Sie Ihr neues Produkt in Betrieb nehmen. Sie enthält praktische Schritt-für-Schritt-Anweisungen sowie technische Daten und wichtige Warnhinweise für den Umgang mit diesem Gerät.

ÜBERSICHT

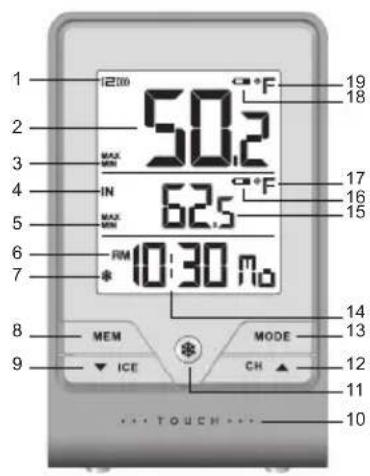

VORDERANSICHT

1. Kanal der Funksendeeinheit und Empfangsanzeige

2. Anzeige der Außentemperatur

3. MAX / MIN: Wert der maximalen/minimalen Außentemperatur

4. IN: Indikator der Innentemperatur

5. MAX / MIN: Wert der maximalen/minimalen Innentemperatur

6. AM / PM

7. ✿: Indikator für Frostwarnung

8. MEM: Speichertaste

9. ▼ / ICE: Einstellungswert verringern / Frostwarnung deaktivieren

10. . . . TOUCH . . . : Auswahlbereich

11. ⭐ : LED-Beleuchtung für Frostwarnung

12. CH / ▲: Auswahl des Kanals / Einstellungswert erhöhen / autom. Wechsel beenden

13. MODE: Einstellung aufrufen / bestätigen

14. Uhranzeige mit Sekunden / Wochentag und Kalender

15. Anzeige der Innentemperatur

16. :Batteriestatus der Basiseinheit

17.°C / °F: Temperatureinheit für Anzeige auswählen

1. :Batteriestatus der Funksendeeinheit

2. °C / °F: Temperatureinheit für Anzeige auswählen

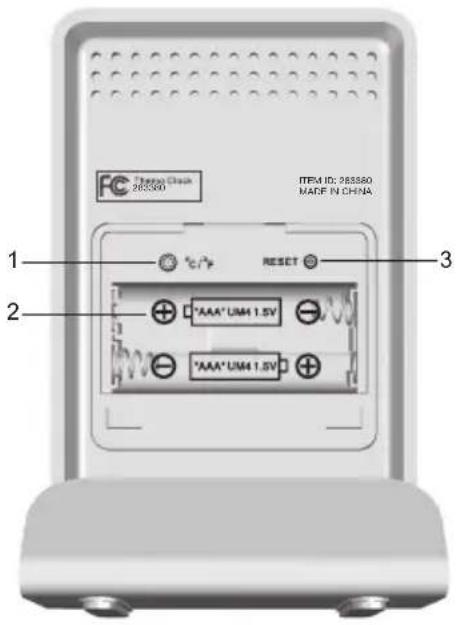

RÜCKANSICHT / BATTERIEFACH

1. °C / °F: Taste drücken, um Temperatureinheit für Anzeige auszuwählen
2. Batteriefach
3. RESET: Taste

FUNKSENDEEINHEIT (THN132N)

1. LED-Statusindikator
2. Öffnung für Wandmontage
3. Batteriefach
4. RESET -Öffnunole
5. Kanalschalter

ERSTE SCHRITTE

WICHTIG Sie sollten zuerst die Funksendeeinheit und anschließend die Basiseinheit einrichten.

FUNKSENDEEINHEIT – EINRICHTUNG

Die Basiseinheit kann Daten von bis zu 3 Sendeeinheiten erfassen.

So richten Sie die Sendeeinheit ein:

1. Öffnen Sie das Batteriefach.

2. Legen Sie die Batterie ein und achten Sie auf die Übereinstimmung der Polaritäten.

3. Wählen Sie einen Kanal aus und drücken Sie anschließend auf RESET.
4. Bringen Sie die Abdeckung des Batteriefachs wieder an.

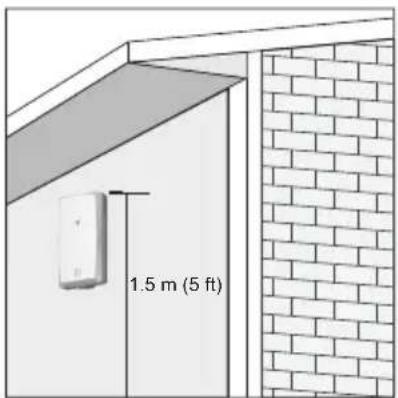

5. Platzieren Sie die Sendeeinheit mittels Tischständer oder Wandaufhängung innerhalb von 30 m von der Basiseinheit entfernt.

TIPP Eine optimale Platzierung für die Sendeeinheit wäre eine beliebige Stelle an der Außenseite Ihres Hauses, in einer Höhe von max. 1,5 m; diese Stelle sollte vor direkter Sonnenbestrahlung und Feuchtigkeit geschützt sein, um präzise Messwerte zu ermöglichen.

HINWEIS

• Drücken Sie nach jedem Batteriewechsel und jeder Kanalwahl auf RESET.
• Verwenden Sie Alkaline-Batterien bei längerer Betriebsdauer sowie Lithium-Batterien für Endverbraucher bei Temperaturen unter dem Gefrierpunkt.

BASISEINHEIT – BATTERIEN EINLEGEN

Sie müssen zuerst die Batterien einlegen, um die Basiseinheit in Betrieb nehmen zu können.

1. Öffnen Sie das Batteriefach.
2. Legen Sie die Batterien ein und achten Sie auf die Übereinstimmung der Polaritäten.
3. Drücken Sie nach jedem Batteriewechsel a RESET.
4. Richten Sie die Abdeckung flächig am Batteriefach aus und schieben Sie sie anschließend nach oben, bis sie hörbar einrastet.

STELLE	BEDEUTUNG
Anzeigebereich für Innentemperatur	Batterien der Basiseinheit sind schwach
Anzeigebereich für Außentemperatur	Batterien der Funksendeeinheit(en) sind schwach

Sie können die abwechselnde Anzeige der Innen- und Außentemperatur einstellen, indem Sie im Bereich ••• TOUCH ••• der Basiseinheit mit dem Finger nach links oder rechts wischen.

DATENÜBERTRAGUNG DER SENDEEINHEIT

So suchen Sie manuell nach dem externen Sensor:

Halten Sie MODE und ▲gleichzeitig gedrückt. Das Empfangssymbol der Außentemperatur zeigt den Status wie folgt an:

SYMBOL BESCHREIBUNG
! ]\	Basiseinheit sucht nach Sendeeinheit(en).
! ! !\ !\	Ein Kanal wurde gefunden.
!\	Es konnte keine Sendeeinheit gefunden werden.

TIPP Die Übertragungsreichweite kann von zahlreichen Faktoren abhängen. Sie müssen eventuell mehrere Standorte testen, um optimale Ergebnisse zu erzielen.

MANUELLE EINSTELLUNG DER UHR

So richten Sie die Uhr manuell ein:

1. Halten Sie MODE gedrückt.
2. Drücken Sie auf ▲ oder ▼, um die Einstellungen zu ändern. Halten Sie die Tasten gedrückt, um die Werte rasch zu ändern.
3. Drücken Sie zur Bestätigung auf MODE.
4. Die Reihenfolge der Einstellungen lautet: 12-/24 -Stundenformat, Stunde, Minute, Jahr (J), Kalendermonat (Tag (T) – Monat (M) / Monat (M) – Tag (T)), Monat, Tag, Wochentag und Sprache.

HINWEIS Die Sprachoptionen sind E (Englisch), F (Französisch), D (Deutsch), I (Italienisch) und S (Spanisch).

So wählen Sie den Anzeigemodus aus: Drücken Sie auf MODE, um zwischen Uhrzeit mit Sekunden, Uhrzeit mit Wochentag oder Kalender zu wählen.

TEMPERATUR

So wählen Sie die Temperatureinheit zur Anzeige aus: Drücken Sie auf die Taste °C / °F, um die gewünschte Einheit auszuwählen.

So wechseln Sie zwischen den Messwerten der einzelnen Außensensoren:

Drücken Sie wiederholt auf CH.

ODER

Halten Sie MEM und ▼2 Sekunden lang gedrückt, um den autom. Wechsel der Außenkanäle zu veranlassen.

ODER

Drücken Sie auf ▲, um den Vorgang zu beenden.

So wechseln Sie zwischen den aktuellen, minimalen und maximalen Datensätzen:

Drücken Sie wiederholt auf MEM.

So löschen Sie die Datensätze: Halten Sie MEM gedrückt.

FROSTWARNUNG (NUR 1 KANAL)

Wenn die Temperatur auf einen Wert zwischen 2 °C und – 3 °C (35,6 °F bis 26,6 °F) abfällt, blinkt die grüne

LED-Anzeige der Frostwarnung ⚙️ alle 7 Sekunden; sie hört auf zu blinken, sobald sich die Temperatur wieder außerhalb dieses Bereichs befindet.

So aktivieren Sie die Schlummerfunktion der Frostwarnung:

Wenn die LED-Anzeige der Frostwarnung blinkt, können Sie auf MCE. drücken, um die Anzeige vorübergehend zu deaktivieren. Die Schlummerfunktion dauert 30 Minuten lang an; anschließend beginnt die LED-Anzeige wieder zu blinken. Das Symbol auf dem Display hört auf zu blinken und wird dauerhaft angezeigt.

So schalten Sie die Anzeige der Frostwarnung aus:

Halten Sie ACE. Das Blinken der LED-Anzeige

und das Symbol auf dem Display werden daraufhin deaktiviert.

STATUS DER FROSTWARNUNG	STATUS DES SYMBOLS
	auf dem Display	LED-Anzeige
Ein Aktiviert Blinkt grün
Schlummerfunktion	Blinkt	Deaktiviert
Aus	Aktiviert	Deaktiviert

RESET

Um das Gerät auf die Standardeinstellungen zurückzusetzen, drücken Sie mit einem dünnen, stumpfen Gegenstand auf RESET (im Batteriefach).

VORSICHTSMASSNAHMEN

• Setzen Sie das Gerät keiner übermäßigen Gewalteinwirkung und keinen Stößen aus und halten Sie es von Staub, extremen Temperaturen und Feuchtigkeit fern.
• Blockieren Sie nicht die Belüftungsöffnungen mit Gegenständen, wie Zeitungen, Vorhänge, usw.
• Tauchen Sie das Gerät niemals in Wasser. Falls Sie Flüssigkeiten darauf verschütten, trocknen Sie es umgehend mit einem weichen faserfreien Tuch.
• Reinigen Sie das Gerät nicht mit scheuernden oder ätzenden Mitteln.
• Kratzen Sie nicht mit harten Gegenständen am LCD-Display, da dieses sonst beschädigt wird.
• Nehmen Sie keine Änderungen an den internen Komponenten des Geräts vor. Dies würde zum Erlöschen der Garantieansprüche führen.

• Installieren Sie ausschließlich neue Batterien. Verwenden Sie niemals neue und alte Batterien gemeinsam.
  • Die in dieser Anleitung dargestellten Abbildungen können sich vom Original unterscheiden.

• Achten Sie bei der Entsorgung des Produktes darauf, dass es speziellen Sammelstellen zur gesonderten Aufbereitung zugeführt wird.

• Wenn dieses Produkt auf bestimmte Holzflächen gestellt wird, kann die Oberfläche beschädigt werden. Oregon Scientific ist nicht haftbar für solche Beschädigungen. Entsprechende Hinweise entnehmen Sie bitte der Pflegeanleitung Ihres Möbelherstellers.
• Inhalt dieser Anleitung darf ohne Genehmigung des Herstellers nicht vervielfältigt werden.
• Entsorgen Sie alte Batterien nicht im allgemeinen Hausmüll, sondern ausschließlich in den dafür vorgesehenen, kommunalen Sammelstellen, die Sie bei Ihrer Gemeinde erfragen können.
• Beachten Sie bitte, dass einige Geräte mit Batterieschutzstreifen ausgestattet sind. Entfernen Sie diesen Streifen vor der ersten Inbetriebnahme aus dem Batteriefach.

HINWEIS Die technischen Daten für dieses Produkt und der Inhalt der Bedienungsanleitung können ohne Benachrichtigung geändert werden.

TECHNISCHE DATEN

TYP BESCHREIBUNG
BASISEINHEIT
Abmessungen (L x B x H)	7,5 x 5,1 x 12,2 cm
Gewicht 130 g (ohne	Batterien)
Auflösung der Temperatur	0,1 °C (0,2 °F)
Genauigkeit der Temperatur	-5 °C bis 0 °C: +/- 2,0 °C (+/- 3,6 °F)0 °C bis 40 °C: +/- 1,0 °C (+/- 1,8 °F)40 °C bis 50 °C: +/- 2,0 °C (+/- 3,6 °F)
Anzeige der Temperatureinheit	°C / °F
Anzahl der Funksendeeinheiten	Bis zu 3 Stück
Zyklus der Innentemperatur	30 Sekunden
Empfangszyklus der Außentemperatur	Ca. alle 78 Sekunden
Frostwarnung (von CH1)	Bei Abfall der Temperatur auf 2 °C bis -3 °C
Stromversorgung 2 x Batterien 1,5V AAA (UM4)
FUNKSENDEEINHEIT (THN132N)
Abmessungen (L x B x H)	5 x 2,8 x 9,6 cm
Gewicht 50 g (ohne Batterien)

Temperaturbereich (Betrieb)	-20 °C bis +60,0 °C(-4 °F bis 140 °F)
Auflösung der Temperatur	0,1 °C (0,2 °F)
Genauigkeit der Temperatur	-20 °C bis 0 °C: +/- 2,0 °C (+/- 3,6 °F)0 °C bis 40 °C: +/- 1,0 °C (+/- 1,8 °F)40 °C bis 60 °C: +/- 2,0 °C (+/- 3,6 °F)
Frequenz der Funkübertragung	433 MHz
Reichweite der Funkübertragung	30 m (bei freier Sicht)
Zyklus der Funkübertragung	Ca. alle 39 Sekunden
Stromversorgung 1 x Batterie 1,5V AA (UM3)

ÜBER OREGON SCIENTIFIC

Besuchen Sie unsere Website www.oregonscientific.com um mehr über die Produkte von Oregon Scientific zu erfahren.

Für etwaige Anfragen kontaktieren Sie bitte unseren Kundendienst [e-mail]

Oregon Scientific Global Distribution Limited behält sich das Recht vor, die Inhalte, Bedingungen und Bestimmungen in dieser Bedienungsanleitung zu interpretieren und auszulegen, und diese jederzeit nach eigenem Ermessen ohne vorherige Ankündigung abzuändern. Soweit es irgendwelche Unterschiede zwischen der englischen Version und den Versionen

in anderen Sprachen gibt, ist die englische Version maßgebend.

EU-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt Oregon Scientific, Innen- und Außenthermometer mit Uhr Modell: RAR813 mit der Richtlinie EMC 2004/108/CE übereinstimmt. Eine Kopie der unterschriebenen und mit Datum versehenen Konformitätserklärung erhalten Sie auf Anfrage über unseren Oregon Scientific Kundendienst.

© 2013 Oregon Scientific. Alle Rechte vorbehalten.
