Marke	KKT Kolbe
Modell	ALPINA 909HC
Produkttyp	Wand-Küchenhaube
Abmessungen (B x T x H)	895 mm x 355 mm x 310 mm
Gewicht	18 kg
Stromversorgung	220-240 V / 50 Hz
Nennleistung	75 W
Anzahl der Geschwindigkeitsstufen	3 + Booster
Maximaler Luftdurchsatz	567,6 m³/h
Luftdurchsatz im effizientesten Modus	240,4 m³/h
Geräuschpegel (Min - Max)	40 - 61 dB
Beleuchtung	2x 1,5 W LED + 2x 1 W RGB
Fettfilter	Metallgewebe, alle 2-3 Wochen reinigen
Kohlefilter	Optional K122, alle 9-12 Monate ersetzen
Abluftdurchmesser	150 mm
Abluftart	Umluftbetrieb (Abluft oder Umluft)
Steuerung	Touchpanel + WLAN über KKT Control App
Energieeffizienzklasse	A++
Fluiddynamische Effizienzklasse	A
Beleuchtungseffizienzklasse	B
Fettfilter-Effizienzklasse	D
Stromverbrauch im Bereitschaftsmodus	0 W (Aus-Modus 0,4 W)
Mindestabstand zum Kochfeld	65 cm (Elektro/Keramik), 70 cm (Gas), 85 cm (Festbrennstoff)
Kabellänge	1,5 m

Häufig gestellte Fragen - ALPINA 909HC KKT Kolbe

Wie groß ist der Mindestabstand zwischen dem Kochfeld und der Dunstabzugshaube?

Bei Elektro-/Keramik-Kochfeldern beträgt der Mindestabstand 65 cm, bei Gas-Kochfeldern 70 cm und bei Festbrennstoff-Kochfeldern 85 cm.

Wie reinige ich die Metallfettfilter?

Entfernen Sie die Filter und weichen Sie sie 2-3 Minuten in heißem Wasser mit mildem Reinigungsmittel ein. Reinigen Sie sie mit einer weichen Bürste, spülen Sie sie ab und trocknen Sie sie. Sie können auch in der Spülmaschine bei etwa 60°C gereinigt werden. Reinigen Sie sie alle 2-3 Wochen.

Wie oft sollte ich den Kohlefilter ersetzen?

Der Kohlefilter sollte je nach Nutzung alle 9-12 Monate ersetzt werden. Verwenden Sie nur das kompatible Modell K122.

Kann ich die Haube fernsteuern?

Ja, laden Sie die KKT Control App aus dem Google Play Store oder App Store herunter. Nach dem Pairing können Sie die Haube über WLAN steuern.

Was soll ich tun, wenn die Haube nicht funktioniert?

Überprüfen Sie die Stromversorgung und die Sicherung. Stellen Sie sicher, dass das Kabel richtig angeschlossen ist. Wenn der Lüfter nicht funktioniert, aber das Licht an ist, prüfen Sie auf blockierte Lüftungsklappe. Wenn die Probleme weiterhin bestehen, wenden Sie sich an den Kundendienst.

Wie aktiviere ich die Booster-Funktion?

Berühren und halten Sie die Taste 3 ca. 3 Sekunden lang, um die Booster-Stufe für maximalen Luftdurchsatz zu aktivieren.

Ist die Verwendung der Haube mit einem Gasherd sicher?

Ja, aber stellen Sie sicher, dass Gasbrenner niemals ohne Kochgeschirr betrieben werden. Verwenden Sie keine offenen Flammen unter der Haube (z.B. Flambieren). Halten Sie den Mindestabstand von 70 cm ein.

Wie stelle ich den automatischen Ausschalttimer ein?

Berühren Sie während des Betriebs die Ein/Aus-Taste. Das Display blinkt und die Haube schaltet sich nach 5 Minuten automatisch aus.

Welche Art von Beleuchtung hat die Haube?

Die Haube verfügt über 2 x 1,5 W LED-Leuchten und 2 x 1 W RGB-Leuchten. Die RGB-Beleuchtung kann über das Bedienfeld eingestellt werden.

Wie stelle ich von Abluft- auf Umluftbetrieb um?

Entfernen Sie den Metallfettfilter und setzen Sie den/die Kohlefilter auf das Motorgehäuse. Befolgen Sie die Anweisungen im Installationskapitel. Stellen Sie sicher, dass der Abluftschlauch, falls zuvor verwendet, abgetrennt ist.

BEDIENUNGSANLEITUNG ALPINA 909HC KKT Kolbe

für Ihre Dunstabzugshaube

Vielen Dank für Ihr Vertrauen

und Glückwunsch zum Kauf Ihrer neuen Dunstabzugshaube.

Lesen Sie dieses Handbuch sorgfältig und aufmerksam durch, bevor Sie das Gerät auspacken. Es enthält wichtige Informationen über die sichere Installation, Verwendung und Wartung, sowie wichtige Warnhinweise zur Verwendung Ihres Geräts.

Markieren Sie die für Sie wichtigen Stellen, bewahren Sie das Handbuch so auf, dass Sie jederzeit darin nach schlagen können und geben Sie es auch an andere Nutzer weiter.

Im Hinblick auf die ständige Weiterentwicklung behalten wir uns evtl. notwendige Modifizierungen des Geräts und/oder des Handbuchs vor, um der Bedienerfreundlichkeit, dem Schutz des Benutzers und dem aktuellen technischen Standard besser zu entsprechen.

Die aktuellste Version Ihres Benutzerhandbuchs sowie weitere Daten, Dokumente und Informationen finden Sie auf der entsprechenden Produktseite oder im Bereich „Fragen & Antworten“ unseres Online-shops auf www.kolbe.de.

Unsere Geräte sind nicht für die gewerbliche Nutzung bestimmt. Sie sind für den Gebrauch im Haushalt ausgelegt.

Bei gewerblichem Gebrauch reduziert sich die Gewährleistung um 50%.

Sie haben ein gutes Gerät gewählt, welches Ihnen bei sachgerechter Bedienung und Pflege viele Jahre dienen wird.

Sollten Sie trotz unserer eingehenden Qualitätskontrolle einmal etwas zu beanstanden haben, so wenden Sie sich bitte an unseren hauseigenen Kundenservice. Dieser wird Ihnen gerne weiterhelfen.

Für einen reibungslosen Ablauf bei eventuellen Rückfragen empfehlen wir Ihnen, die 20-stellige Seriennummer Ihres Produkts im Feld unten zu notieren.

Ihr KKT KOLBE - Team

Seriennummer meines Geräts:

Benutzerhandbuch

Dunstabzugshaube ALPINA609HC / ALPINA809HC / ALPINA909HC Version 1.2

© KKT KOLBE Küchentechnik GmbH & Co. KG KKT KOLBE ist eine eingetragene Handelsmarke.

Übersicht

Wichtige Sicherheitshinweise 4

Hinweise und Symbole 13

1. Allgemeine Hinweise 16

1.1 Hinweise zu Umweltschutz und Verpackung

1.2 Bestimmungsgemäße Verwendung

1.3 Allgemeine Hinweise zum Gebrauch

1. Vor Benutzung der Dunstabzugshaube 17

2. Benutzung der Dunstabzugshaube 17

3.1 Sicherheitshinweise zum Betrieb

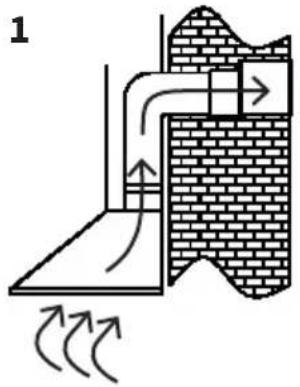

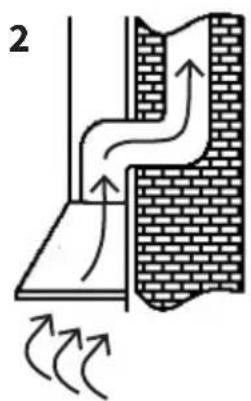

3.2 Abluftbetrieb

3.3 Umluftbetrieb

1. Bedienung der Dunstabzugshaube 19

4.1 Bedienfeld und Einstellung

4.2 Bedienungsanleitung für den WLAN-Modus

1. Reinigung und Instandhaltung 21

5.1 Reinigung der Metallfilter

5.2 Aktivkohlefilter

1. Beleuchtung 23

2. Problemlösung 23

7.1 Kundendienst

7.2 Probleme, mögliche Ursachen und Lösungen

1. Installation der Dunstabzugshaube 25

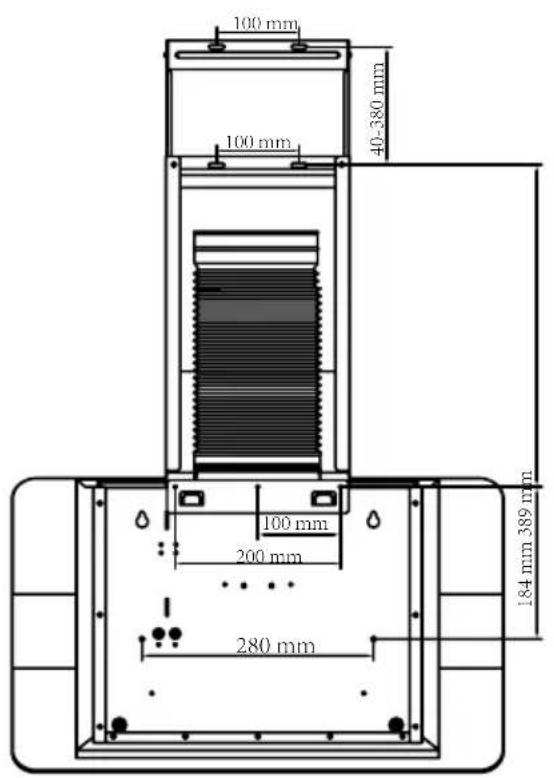

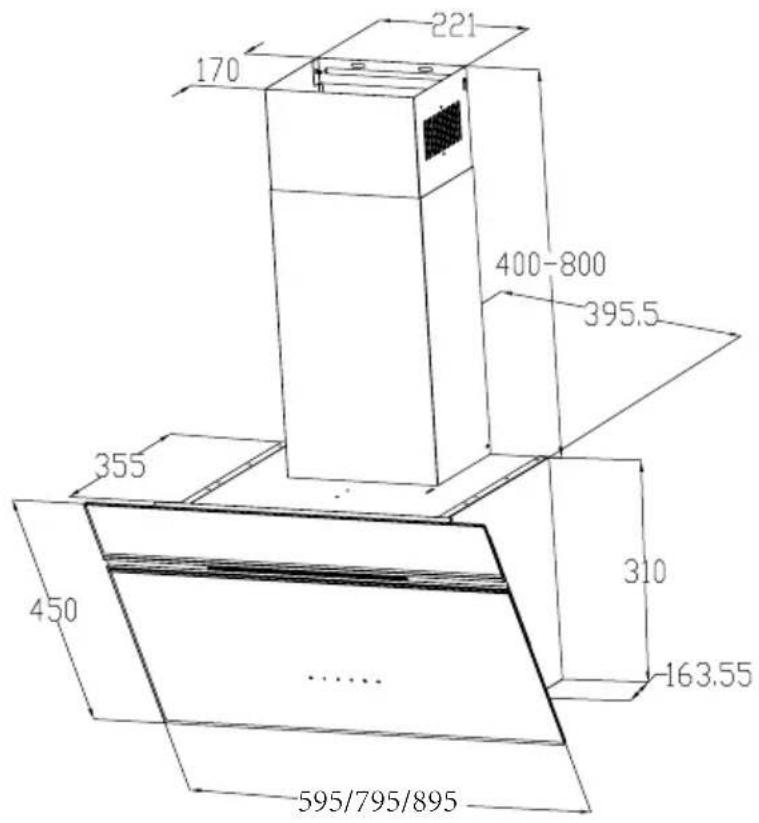

8.1 Installationsangaben / Maße

8.2 Wichtige Hinweise vor der Installation des Geräts

8.3 Verwendung als Abzugshaube

8.4 Umrüstung als Umlufthaube

8.5 Elektrischer Anschluss

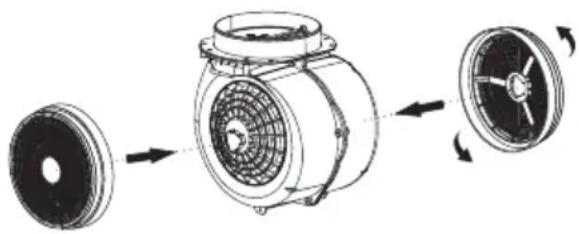

8.6 Montage des Aktivkohlefilters

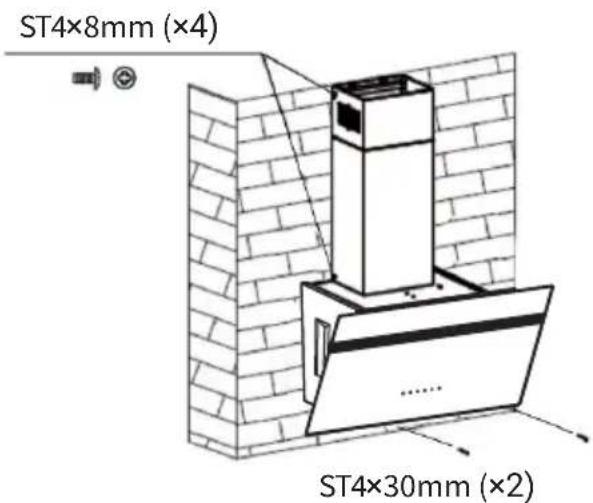

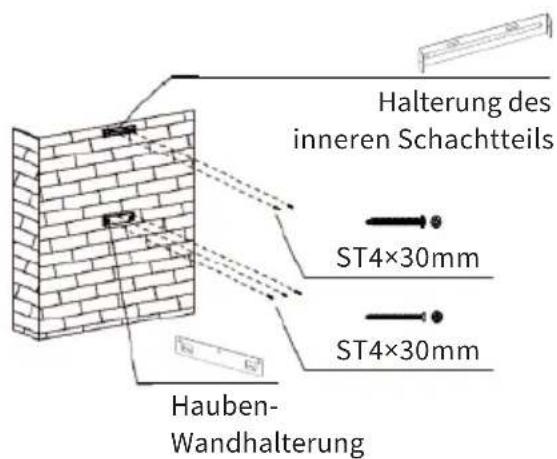

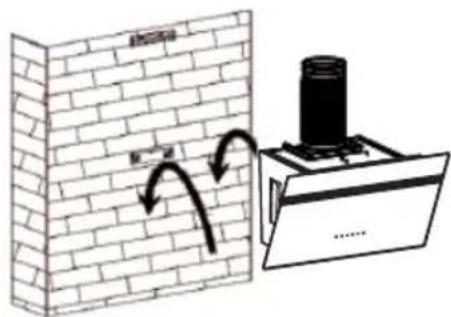

1. Montage der Dunstabzugshaube 29

2. Informationen zur Abluftleitung 31

3. Technische Daten 32

Wichtige Sicherheitshinweise

Dieses Handbuch ist die Grundlage für den Umgang mit dem Gerät.

Lesen und befolgen Sie die darin beschriebenen Anweisungen genau, bevor Sie Ihre Dunstabzugshaube installieren und in Betrieb nehmen.

Der Hersteller ist nicht verantwortlich für Schäden oder Probleme, die durch Nichtbeachtung der Anleitung, inkorrekte Installation oder unsachgemäße Handhabung entstanden sind.

Bestimmungsgemäße Verwendung

Um Verletzungen oder Beschädigungen zu vermeiden und eine störungsfreie Funktion des Geräts zu gewährleisten, befolgen Sie die folgenden Hinweise:

- Halten Sie Kleinkinder vom Gerät fern. Kinder ab 8 Jahren oder Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten, Mangel an Erfahrung oder Wissen dürfen das Gerät nur benutzen, wenn sie von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt werden oder von ihr bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

- Lassen Sie Kinder nicht mit dem Gerät, dessen Bestandteilen oder in der Nähe des Geräts spielen.

- Das Gerät ist für den privaten Gebrauch im häuslichen Umfeld ausgelegt und und zum Absaugen von Kochdünsten bestimmt, die bei der Zubereitung von Speisen entstehen.

Verwenden Sie es ausschließlich für den vorgesehenen Zweck.

Bei gewerblichem Gebrauch reduziert sich die Gewährleistung um 50 %.

• Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.
• Das Gerät ist nicht für die Bedienung über eine separate Fernbedienung oder den Betrieb über eine externe Zeitschaltuhr vorgesehen.
• Nicht verwendete Geräte stellen ein Sicherheitsrisiko dar. Lassen Sie das Gerät nicht unbenutzt eingeschaltet und trennen Sie es von der Stromversorgung, wenn Sie dieses für einen längeren Zeitraum nicht gebrauchen.

Wichtige Warnhinweise

Lebens- und Verletzungsgefahren

• Dieses Gerät sollte von einer entsprechend qualifizierten Fachkraft unter Einhaltung der geltenden Vorschriften installiert, angeschlossen und geerdet werden, um die nötige Sicherheit zu gewährleisten. Für das einwandfreie Funktionieren vor Ort ist der Installateur verantwortlich.
• Halten Sie sämtliche Verpackungsmaterialien, Montagezubehör und Kleinteile außer Reichweite von Kindern und Haustieren! Diese können sehr gefährlich sein, wenn sie z.B. über den Kopf gezogen oder verschluckt werden.
• Im Fall eines Defekts oder einer Beschädigung benutzen Sie das Gerät nicht. Trennen Sie es sofort von der Stromzufuhr und wenden Sie sich an den Kundenservice oder entsprechend qualifiziertes Fachpersonal.
• Reparaturen, der Austausch des Netzkabels, sowie Wartungen am Gerät sind für unqualifizierte Personen gefährlich und dürfen nur durch eine entsprechend qualifizierte Fachkraft erfolgen. Versuchen Sie niemals, selbstständig Änderungen am Gerät, seinem Kabel oder dem Netzstecker vorzunehmen und nehmen Sie es nicht auseinander. Öffnen Sie das Gehäuse nur, soweit dies im Rahmen der Montage und Reinigung beschrieben ist.

- Bei gleichzeitigem Abluftbetrieb der Dunstabzugs-haube und raumluftabhängigen Feuerstätten oder Geräten kann durch unzureichende Zuluft ein Unterdruck entstehen, wodurch Rauch und giftige Verbrennungsgase aus Kaminen oder Abluftschächten zurück in die Wohnräume gezogen werden. In diesem Fall besteht Lebensgefahr!

Sorgen Sie bei Abluftbetrieb der Dunstabzugshaube stets für ausreichende Frischluftzufuhr. Beachten Sie hierzu die Anweisungen im Installationskapitel.

• Kanten und Bauteile können scharfkantig sein und Verletzungen verursachen. Verhalten Sie sich bei der Installation entsprechend vorsichtig und schützen Sie sich bei Bedarf, z.B. mit Arbeitshandschuhen.
• Bei nicht ordnungsgemäßer Installation kann das Gerät instabil sein und herabfallen.

Befolgen Sie alle Anweisungen des Installationskapitels genau und achten Sie auf eine solide und sichere Befestigung.

- Beachten Sie, dass sich das Gerät durch aufsteigen-de Hitze beim Kochen stark erwärmen kann.

Verhalten Sie sich entsprechend vorsichtig und berühren Sie das Gehäuse und die Fettfilter erst, wenn diese abgekühlt sind.

- Das Licht von LED-Leuchten kann sehr intensiv sein und die Augen schädigen.

Vermeiden Sie es, insbesondere für Babies, direkt in die eingeschalteten Leuchten zu blicken.

• Beim Öffnen und Schließen des Geräts besteht Klemmgefahr. Greifen Sie nicht in den Bereich der Scharniere.
• Stellen Sie keine Gegenstände auf das Gerät. Diese können herabfallen und Verletzungen oder Beschädigungen verursachen.
• Im Gerät sind Permanent-Magnete verbaut. Diese können elektronische Implantate (z.B. Herzschrittmacher oder Insulinpumpen) beeinflussen. Halten Sie als Träger solcher Implantate mindestens 10 cm Abstand zum Gerät.

Stromschlaggefahr

• Um Stromschläge und Beschädigungen zu vermeiden, trennen Sie das Gerät während der Installation, Wartung, Innenreinigung oder anderer Arbeiten daran von der Stromversorgung und schalten Sie es vor jeder Außenreinigung aus.
• Prüfen Sie, ob die Technischen Daten auf dem Typenschild des Geräts mit den örtlichen Gegebenheiten kompatibel sind (Angaben mit V und Hz). Ist dies nicht der Fall, bringen Sie das Gerät an die Verkaufsstelle zurück.
  Bei Unklarheiten wenden Sie sich an Ihren Stromversorger.

• Das Gerät ist mit einem Erdungsstecker ausgestattet und muss an eine in Übereinstimmung mit allen gel-tenden Vorschriften installierte und geerdete Steck

• dose angeschlossen werden. Bei Unsicherheiten wenden Sie sich an eine ausgewiesene Elektrofachkraft.

• Benutzen Sie für den Anschluss keine Mehrfachsteckdosen oder Verlängerungskabel. Diese gewähren nicht die nötige Sicherheit und stellen bei Überlastung ein Brandrisiko dar.
• Um Beschädigungen des Stromkabels und damit verbundene Gefahren zu vermeiden, achten Sie darauf, dass dieses nicht geknickt oder gequetscht wird und nicht mit heißen Oberflächen, scharfen Kanten u.ä. in Berührung kommen kann. Ziehen Sie den Stecker nicht am Kabel aus der Steckdose, sondern greifen Sie ihn direkt.
• Halten Sie das Kabel stets trocken.
• Ist der Stecker nach der Installation nicht mehr zu-gänglich, stellen Sie sicher, dass für den Stromkreis, in den das Gerät integriert ist, ein leicht zugänglicher geprüfter Trennschalter (Sicherung) mit einem Kontakt abstand von min. 3 mm vorhanden ist, der bei Bedarf eine vollständige Trennung des Geräts vom Stromnetz ermöglicht. Wenden Sie sich ggf. an eine ausgewiesene Elektrofachkraft.
• Um mögliche Stromschläge durch Schleichstrom zu vermeiden, bedienen Sie das Gerät nicht mit nassen oder feuchten Händen und tragen sie während der Bedienung Schuhwerk.

- Der Kontakt von Flüssigkeiten oder Feuchtigkeit mit spannungführenden Teilen kann einen Kurzschluss oder Stromschlag verursachen. Verwenden Sie keine Hochdruckreiniger oder Dampfstrahler zur Reinigung des Geräts.

Brandgefahr

• Bei Anschluss eines Abluftschlauchs muss dieser aus hitze- und feuerbeständigem Material sein und ggf. in einem separaten ins Freie führenden Abluftschacht nach außen verlegt bzw. an diesen angeschlossen werden. Er darf durch keine anderen Schächte oder Kamine verlegt werden, um Brandgefahr zu vermeiden.
• Ablagerungen von Öl oder Fett, insbesondere im Filter und Geräteinnenraum, können sich bei Erhitzung schnell entzünden. Reinigen Sie Gerät und Filter regelmäßig und betreiben Sie das Gerät niemals ohne Fettfilter.

• Benutzen Sie unter der Dunstabzugshaube kein offenes Feuer (z.B. zum Flambieren). Offene Flammen und die dadurch verursachte aufsteigende Hitze können die Haube in Brand setzen. Betreiben Sie Gaskochstellen unter dem Gerät nicht ohne Kochgeschirr, das deren Größe entspricht und regeln Sie die Flamme so, dass sie nicht über den Boden des Kochgeschirrs tritt.

• Betreiben Sie Stark- oder Wokbrenner mit mehr als 5kW oder zwei Gaskochstellen gleichzeitig nicht mit größter Flamme länger als 15 Minuten.

• Funkenflug in der Nähe der Haube kann einen Brand verursachen. Installieren Sie das Gerät nur dann in der Nähe einer Feuerstätte für feste Brennstoffe (z.B. Holz oder Kohle), wenn an dieser eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist.
• Lassen Sie beim Frittieren oder Erhitzen von Ölen und Fetten ihr Kochgut wegen Brandgefahr nie unbeaufsichtigt. Beachten Sie, dass bei mehrfach verwendetem Öl oder Fett das Risiko der Selbstentzündung steigt.
• Im Fall eines Brandes unterbrechen Sie die Stromzufuhr und ersticken Sie die Flammen vorsichtig mit einem Deckel, einer Löschdecke oder Ähnlichem. Löschen Sie brennendes Öl oder Fett nie mit Wasser. Lassen Sie das Gerät nach dem Löschen von einer entsprechend qualifizierten Fachkraft überprüfen.

Ursachen für Beschädigungen und Funktionsbeeinträchtigungen

• Halten Sie bei der Installation die in diesem Handbuch angegebenen Sicherheitsabstände und -anweisungen genau ein, um Beschädigungen z.B. durch Hitzeeinwirkung zu vermeiden.
• Halten Sie das Gerät immer in einem sauberen Zustand, reinigen Sie den Metallfilter und wechseln Sie den Kohlefilter in den empfohlenen zeitlichen Abständen, um Funktionsbeeinträchtigungen, Schäden und Gefahren durch Ablagerungen von Fetten und Schmutz zu vermeiden.
• Um Beschädigungen der Oberflächen zu vermeiden, benutzen Sie keine aggressiven oder scheuernden Reinigungsmittel und befolgen Sie zur Reinigung und Pflege die Anweisungen im entsprechenden Kapitel.
• Während des Kochens entsteht Feuchtigkeit, was langfristig Beschädigungen von Oberflächen zur Folge haben kann. Um dies zu vermeiden, schalten Sie das Gerät beim Kochen immer ein.

Hinweise und Symbole

In diesem Handbuch

Warnung vor Gefahren für Personen

Beachten Sie mit diesem Symbol gekennzeichnete Sicherheitshinweise besonders und verhalten Sie sich entsprechend vorsichtig, um Gefahren für Leib und Leben zu vermeiden.

Geben Sie diese Warnungen auch an andere Benutzer weiter.

Vorsicht vor Beschädigungen

Befolgen Sie mit diesem Symbol gekennzeichnete Hinweise besonders, um Beschädigungen am Gerät zu vermeiden.

Geben Sie auch diese Sicherheitshinweise an alle Benutzer weiter.

Informationen und Tipps

Das Befolgen der mit diesem Symbol versehenen Hinweise liefert Ihnen nützliche Informationen, erleichtert das jeweilige Vorgehen und kann Ihnen manches Problem ersparen.

Hinweis zu Abbildungen

Die Abbildungen in diesem Handbuch dienen Illustrationszwecken und können gelegentlich leicht vom Erscheinungsbild abweichen.

Zu Geräten, Komponenten und Zubehör

EU-Konformität

Das Produkt erfüllt die geltenden EU-Anforderungen hinsichtlich Sicherheit, Umweltschutz und Gesundheitsschutz.

Vorliegende Gebrauchsanweisung beachten

Lesen Sie dieses Handbuch sorgfältig, insbesondere die entsprechenden Abschnitte, bevor Sie das Produkt verwenden und geben Sie die entsprechenden Informationen an andere Benutzer weiter.

Umweltschutz und Entsorgung

Allgemeine Hinweise zur Entsorgung

Keine Entsorgung im Hausmüll (WEEE-Kennzeichnung)

Das Produkt darf nicht als unsortierter Abfall entsorgt werden. Bringen Sie es zur Wiederverwendung und Verwertung eine Sammelstelle für das Recycling von Elektro- und Elektronikgeräte. Trennen Sie hierfür das Netzkabel ab.

Wiederverwertbares Material (Möbiusband)

Trennen Sie die entsprechenden Bestandteile des Produkts nach Sorten vom Restmüll und entsorgen Sie diese gemäß den örtlichen Vorgaben.

Wiederverwertbares Material (Triman-Symbol)

Trennen Sie das Produkt zur Entsorgung entsprechend der begleitenden Sortieranleitung vom Restmüll.

• Unsachgemäße Entsorgung kann die Umwelt und die menschliche Gesundheit gefährden.
  Indem Sie sicherstellen, dass das Gerät und seine Verpackung ordnungsgemäß entsorgt werden, helfen Sie, mögliche Gefahren zu vermeiden. Dies gilt ggf. auch für die Entsorgung von Altgeräten.
• Die verwendeten Verpackungsmaterialien wurden sorgfältig ausgewählt und sollten recycelt werden, um Rohstoffverbrauch und Abfälle zu reduzieren. Trennen Sie deren Bestandteile nach Sorten und entsorgen Sie diese entsprechend.
• Informationen über aktuelle Entsorgungswege und Recycling erhalten Sie bei den örtlichen Behörden, Ihrem Abfallentsorger oder dem Verkäufer.

Hinweise zum Transport des Geräts

Wenn Sie das Gerät nach dem Auspacken / zu einem späteren Zeitpunkt transportieren müssen, beachten Sie folgende Hinweise, um Beschädigungen zu vermeiden:

- Bewahren Sie die Originalverpackung des Produkts auf und transportieren Sie das Gerät stets in gleicher Weise darin verpackt, wie bei der Lieferung. Halten Sie sich an die darauf angebrachten Kennzeichnungen.

Wenn die Originalverpackung nicht vorhanden ist:

• Sichern Sie alle losen / abnehmbaren Teile, so dass diese sich nicht berühren können.
• Vermeiden Sie Stoßeinwirkungen auf das Gerät und seine Komponenten und treffen Sie bei Bedarf entsprechende Schutzvorkehrungen.
• Achten Sie beim Transport, sowie beim Ablegen auf eine waagerechte Position.

1. Allgemeine Hinweise

1.1 Hinweise zu Umweltschutz und Verpackung

Das Verpackungsmaterial (Plastikbeutel, Styroporteile usw.) stellt eine Gefahrenquelle für Kinder dar. Bewahren Sie das Verpackungsmaterial deshalb außerhalb der Reichweite von Kindern auf.

Verpackung

Bitte entsorgen Sie das gesamte Verpackungsmaterial mit Rücksicht auf die Umwelt. Dieses wurde sorgfältig ausgewählt und sollte recycelt werden, um Rohstoffverbrauch und Abfälle zu reduzieren.

Beachten Sie bei der Entsorgung die örtlichen Vorschriften.

Entsorgung von Altgeräten

Falls Sie dieses Gerät als Ersatz für ein altes Gerät erworben haben, entsorgen Sie Ihr Altgerät bitte gemäß den gesetzlichen Bestimmungen.

Vor der Entsorgung muss das Gerät durch Abschneiden des Netzkabels untauglich gemacht werden.

Zur Entsorgung ist das Gerät bei den zuständigen Sammelstellen abzugeben.

1.2 Bestimmungsgemäße Verwendung

Wenn Sie die Dunstabzugshaube im Abluftbetrieb nutzen, achten Sie vor dem Einschalten des Gerätes darauf, dass kein offenes Kaminfeuer brennt!

Es könnte sonst massive Rauchentwicklung entstehen und giftige Verbrennungsgase können aus dem Kamin oder Abzugsschacht in die Wohnräume gezogen werden. Es besteht Lebensgefahr!

Das Gerät ist für die Verwendung im Haushalt bestimmt. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

Dunstabzugshauben ziehen unangenehme Gerüche und Dämpfe ab und schaffen eine angenehme Raumluft. Fettpartikel, Dünste und auch Feuchtigkeit werden vom Fettfilter aufgenommen. Eine richtig bemessene Dunstabzugshaube schafft ein angenehmes Raumklima ohne dass Zugluft entsteht und sorgt für eine erträgliche Luftfeuchtigkeit von 40-60%

1.3 Allgemeine Hinweise zum Gebrauch

- Stellen Sie sicher, dass der Raum während des Betriebs der Dunstabzugshaube ausreichend belüftet wird. Beachten Sie hierzu die entsprechenden Anweisungen im folgenden Kapitel zur Benutzung, insbesondere für den Abluftbetrieb.

- Eine konstante Instandhaltung gewährleistet einwandfreien Betrieb und optimale Leistung der Dunstabzugshaube.

- Vor Reinigungs- oder Instandhaltungsarbeiten ist die Stromversorgung der Dunstabzugshaube durch Abziehen des Steckers oder Abschalten/Herausdrehen der Sicherung zu unterbrechen.

- Reinigen Sie verschmutze Oberflächen regelmäßig von Verkrustungen.

- Reinigen bzw. ersetzten Sie den Filter regelmäßig.

2. Vor Benutzung des Dunstabzugs

Versichern Sie sich, dass der Dunstabzug während des Transports nicht beschädigt wurde.

Die Installation und der elektrische Anschluss muss unter Beachtung der Herstellervorschriften und unter Einhaltung der örtlichen Vorschriften von einer ausgewiesenen Fachkraft ausgeführt werden.

3. Benutzung des Dunstabzugs

3.1 Sicherheitshinweise zum Betrieb

- Während des Betriebs des Dunstabzugs müssen die Fettfilter immer eingesetzt sein, ansonsten kann sich Fettdunst im Inneren des Geräts ablagern.

- In der Nähe des Dunstabzugs darf kein offenes Feuer verwendet werden (z.B. beim Flambieren). Hohe Flammen können das Gerät beschädigen oder sogar einen Brand verursachen (z.B. durch Entzünden von Fettablagerungen im Filter).

- Bei Gasherden ist darauf zu achten, dass die Kochstellen nicht ohne Kochgeschirr betrieben werden.

Die Hitze offener Gasflammen kann Teile des Gerätes beschädigen.

- Frittieren oder das Erhitzen von Ölen und Fetten in der Nähe des Dunstabzugs darf wegen Brandgefahr nur unter ständiger Aufsicht geschehen. Achtung! Bei mehrfach verwendetem Öl oder Fett steigt das Risiko der Selbstentzündung.

3.2 Abluftbetrieb

Die angesaugte Luft wird durch den Abluftschlauch ins Freie geleitet.

Dafür muss in Ihrem Haus ein Abluftschacht bzw. ein ins Freie führendes Abluftrohr vorhanden sein.

- Wird die Dunstabzugshaube im Abluftbetrieb zusammen mit anderen raumluftabhängigen Geräten oder Feuerstätten mit Kamin oder Abluftschacht (z.B. Kaminfeuer, gas-, öl-, holz- oder kohlebetriebene Geräte) betrieben, darf der Unterdruck im Raum einen Wert von 4 Pa (4 x 10-5 bar) nicht überschreiten. Stellen Sie sicher, dass der Raum ausreichend belüftet ist, z. B. durch nicht verschließbare Öffnungen in Türen, Fenstern, in Verbindung mit einem Zuluft-/Abluftmauerkasten oder durch andere technische Maßnahmen. Es kann sonst ein Unterdruck entstehen und aus Kaminen oder Abzugschächten können Rauch und giftige Verbrennungsgase in die Wohnräume gezogen werden. In diesem Fall besteht Lebensgefahr!

Lassen Sie sich zum Lüftungsverbund des Hauses und die passende Maßnahme zur Belüftung von Ihrem zuständigen Kaminkehrermeister beraten.

- Falls kein fest installiertes Abluftrohr oder kein separater Abluftschacht vorhanden ist, müssen Sie die Abzugshaube auf Umluftbetrieb umrüsten (Siehe Installationskapitel).

3.3 Umluftbetrieb

Die angesaugte Luft wird durch einen Kohlefilter (auch Aktiv-Kohlefilter genannt) gefiltert und im Raum umgewälzt. Der Kohlefilter hält die beim Kochen entstehenden Gerüche zurück und die filtrierte Luft wird durch Luftöffnungen seitlich oder nach oben zurück in die Küche geleitet.

Wird die Dunstabzugshaube im Umluftbetrieb eingesetzt, ist der gleichzeitige Betrieb einer raumluftabhängigen Feuerstätte unbedenklich.

• Es wird empfohlen, das Gerät bereits einige Minuten vor Beginn des Kochvorgangs einzuschalten.
• Für eine bessere Leistung der Dunstabzugshaube den Auszug (soweit vorhanden) herausziehen.
• Stellen Sie die Leistungsstufe des Gebläses entsprechend der abzusaugenden Rauch- oder Dampfmenge ein.
• Lassen Sie die Dunstabzugshaube nach dem Kochen noch ca. 5 bis 10 Minuten weiter laufen, um die Raumluft von verbleibenden Dünsten und Gerüchen zu befreien.

4. Bedienung der Dunstabzugshaube

4.1 Bedienfeld und Einstellung

Stufe 1 = Niedrige Stufe 2 = Mittlere Stufe 3 = Hohe Stufe + Booster

Licht An / Aus

Abschalt-Timer Geschw. 1 = 5 Minuten Geschw. 2 = 4 Minuten Geschw. 3 = 3 Minuten

Einstellen der Beleuchtung

• Die Beleuchtung kann auch eingeschaltet werden, wenn sich das Gerät im Standby-Modus befindet.
- Berühren Sie die Taste für 0,5 Sekunden, um die Beleuchtung einzuschalten.
- Um die Beleuchtung auszuschalten, berühren Sie die Taste ebenfalls für 0,5 Sekunden.

RGB-Beleuchtung

• Zum Ein- und Ausschalten des RGB-Modus' berühren Sie die 🔍-Taste etwa 2 Sekunden lang. Ein Signalton weist darauf hin, dass das Gerät den Modus wechselt.

- Berühren Sie im Standby-Modus die Taste und die Taste 3 etwa 2 Sekunden lang, bis ein Signalton zu hören ist. Während die Anzeige 5 Sek blinkt, benutzen Sie die Taste zum eine der 9 Farben zu wählen. Danach speichert der Modus die aktuelle Farbe.

Ein- / Ausschalten

• Um das Gerät einzuschalten, berühren Sie die Taste ① für 0,5 Sekunden.
• Um die Dunstabzugshaube aus zuschalten berühren Sie ebenfalls die Taste ① Die Tastenbeleuchtung erlischt und das Gerät schaltet auf Standby.

Einstellen der Leistungsstufen

• Das Gerät verfügt über 3 Leistungsstufen und einem zusätzlichen Booster.
• Um den Betrieb zu starten, berühren Sie die Taste ①Die Tastenbeleuchtung leuchtet auf und der Betrieb startet mit der zuletzt verwendeten Leistungsstufe und der entsprechenden Anzeige.
• Um die Leistungsstufe zu ändern, berühren Sie die jeweilige Ziffer.
• Um den Booster zu aktivieren, berühren Sie die Taste 3 für ca. 3 Sekunden.

Abschaltautomatik

• Berühren Sie die -Daste während des Betriebs, um die Abschaltautomatik zu aktivieren.
  • Die Anzeige blinkt und der Betrieb stoppt automatisch nach 5 Minuten.

4.2 Bedienungsanleitung für den WLAN-Modus

Um die Dunstabzugshaube über Ihr Smartphone fernsteuern zu können, laden Sie die App „KKT Control“ aus dem Google Play Store bzw. APP Store und installieren sie diese. Hier für können Sie auch den entsprechenden der folgenden QR-Codes mit einer geeigneten App auf Ihrem Smartphone scannen und Sie den jeweiligen Link benutzen:

1. Nach dem Einschalten des Geräts blinkt die Einschalttaste Ⓐ schnell.
2. Öffnen Sie während des Blinkens die App, suchen Sie nach Geräten oder fügen Sie Geräte hinzu.
3. Nachdem Sie das gewünschte Gerät gefunden haben, geben Sie den WLAN-Namen und das entsprechende Passwort ein.
4. Wählen Sie den Link und warten Sie, bis sich das Gerät automatisch verbindet.

5. Reinigung und Instandhaltung

• Vor Installations-, Wartungs- oder Reinigungsarbeiten ist die Dunstabzugshaube von der Stromzufuhr zu trennen, indem Sie den Netzstecker des Gerätes ziehen oder die Sicherung der Hausinstallation ausschalten bzw. herausschrauben.
• Bei Nichtbeachtung der Wartungs- und Reinigungshinweise besteht Brandgefahr infolge von Fettablagerungen.
• Wenn der Stecker oder das Kabel beschädigt ist, muss dieses von einer ausgewiesenen Elektrofachkraft durch eines des gleichen Typs ersetzt werden.
• Reinigung und Wartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

• Um den Haubenkörper über einen längeren Zeitraum vor Korrosion zu schützen, sollte die Dunstabzugshaube min. alle zwei Monate mit heißem Wasser und einem milden Reinigungsmittel gereinigt werden.
  • Die Dunstabzugshaube darf nicht mit einem Dampfreiniger gereinigt werden. Es besteht Kurzschlussgefahr.

• Verwenden Sie keine scheuernden oder ätzenden Reinigungsmittel, da diese die Oberflächen beschädigen können.

• Verwenden Sie bei mattschwarz lackierten Geräten keine alkoholhaltigen Reinigungsmittel. Diese können Verfärbungen verursachen.

• Insbesondere bei der Reinigung des Bedienfeld-Bereiches ist darauf zu achten, dass kein Wasser in die Elektronik eindringt.
• Halten Sie den Motor und weitere Komponenten frei von Flüssigkeiten, da dies zu Schäden am Gerät führen kann.
• Der Kohlefilter sollte keiner Hitze ausgesetzt werden.

Besondere Hinweise für Geräte mit Edelstahlgehäuse:

Zur Reinigung der Edelstahlflächen eignet sich ein handelsübliches, nicht scheuerndes Edelstahl-Reinigungsmittel. Verwenden Sie hierzu ein weiches Tuch und trocknen Sie das Gerät anschließend gut.

Aggressive Reinigungsmittel, wie zum Beispiel Scheuermittel, Essigreiniger, oder Schleifgranulat beschädigen die Oberfläche der Dunstabzugshaube.

Verwenden Sie niemals Edelstahl-Reinigungsmittel in der Nähe der Bedienelemente.

5.1 Reinigung der Metallfilter

Die Fettfilter sind regelmäßig zu reinigen. Vermehrte Fettablagerungen im Filter können Feuer fangen und verbreiten zudem unangenehme Gerüche. Mit Schmutzpartikeln verstopfte Fettfilter können die Funktion des Geräts stark beeinträchtigen.

• Reinigungsintervall für Metallfettfilter: alle 2 - 3 Wochen entsprechend der Gebrauchshäufigkeit
• Entnehmen Sie die Metallfilter wie in der folgenden Abbildung gezeigt:

(Abbildung kann abweichen)

• Die Metallfettfilter in heißem Spülwasser gut einweichen (min. 2-3 Min), dann mit einer weichen Bürste reinigen und anschließend mit heißem Wasser gut abbrausen. Eventuell den Vorgang wiederholen.
• Achten Sie bei der Reinigung darauf, dass das Metallgewebe nicht beschädigt wird.

• Die Metallfettfilter können auch in der Geschirrspülmaschine gereinigt werden (Standardprogramm, ca. 60 °C). Zur Vermeidung möglicher Fettablagerungen am Geschirr oder Ansammlung von Speiseresten im Gittergewebe des Filters sollten die Metallfettfilter separat gereinigt werden. Stark verschmutzte Metallfilter sollten vorher gut in heißem Spülwasser eingeweicht werden.

• Lassen Sie die Filter nach der Reinigung gut trocknen, bevor Sie sie sorgfältig wieder in die Haube einsetzen.

• Hinweis: Durch häufiges Reinigen oder durch die Verwendung von aggressiven Reinigungsmitteln können Farbveränderungen der Metalloberfläche auftreten. Diese haben keinen Einfluss auf die Filterfunktion und sind kein Reklamationsgrund.

Vermeiden Sie alkalische Reinigungsmittel (pH-Wert über 7).

5.2 Aktivkohlefilter

Der Aktivkohlefilter neutralisiert unangenehme Gerüche aus der Raumluft. Diesen benötigen Sie bei Umluftbetrieb der Dunstabzugshaube.

• Herkömmliche Aktivkohlefilter (in der Regel runde Form) können weder gewaschen, noch regeneriert werden. Sie müssen ersetzt werden.
• Austauschintervall für Aktivkohlefilter: alle 9 - 12 Monate entsprechend der Gebrauchshäufigkeit.
• Zur Entnahme der Aktivkohlefilter siehe Kapitel Installation; Montage in umgekehrter Reihenfolge.

Original-Aktivkohlefilter für dieses Modell: K122

6. Beleuchtung

• Die LED-Beleuchtung darf nur von einer hierfür qualifizierten Person repariert oder gewechselt werden.
- Hierfür ist das Gerät von der Stromversorgung zu trennen.
- Achten Sie beim Auswechseln einer Lampe darauf, dass die neue Lampe keine höhere Wattleistung als die Originallampe Ihres Geräts hat.
- Prüfen Sie vor dem Anschließen der Haube, ob die auf dem Typenschild angegebene Spannung (V) mit Ihrer Versorgungsspannung übereinstimmt.

7. Problemlösung

Sollten die im Folgenden genannten Lösungsmöglichkeiten keine Abhilfe schaffen, liegt möglicherweise eine größeres technisches Problem vor.

Machen Sie auf keinen Fall Reparaturversuche an elektrischen/elektronischen Komponenten des Geräts.

Rufen Sie den Kundendienst.

7.1 Kundendienst

Bei technischen Fragen zu Ihrem Gerät wenden Sie sich bitte an:

KKT KOLBE Kundendienst

Tel. [phone]

Mail: [e-mail] www: www.kolbe.de

→ Weitere Daten und Dokumente finden Sie auf unserer Website www.kolbe.de unter Fragen&Antworten.

7.2 Probleme, mögliche Ursachen und Lösungen

Problem Mögliche Ursache Lösung

Beleuchtung funktioniert nicht, Motor läuft nicht	Kein Strom / Gerätekabel nicht richtig angeschlossen	Stromversorgung und Sicherung kontrollieren, Kabel richtig anschließen
Beleuchtung ist an, aber Motor läuft nicht	Lüftungsklappe blockiert Blockierung beheben
	Motor defekt Motor ersetzen
Motor riecht verdächtig Motor defekt Motor ersetzen
Beleuchtung funktioniert nicht	Lampen defekt / nicht richtig eingesetzt	Lampe überprüfen, ob richtig montiert / defekt, ggf. Lampe ersetzen
Ungenügender Luftabzug	Distanz zwischen Haube und Kochfeld zu groß	Haube tiefer hängen: optimaler Abstand 65 - 75 cm
	Zu viel Zugluft durch offene Fenster oder Türen	Türen und Fenster schließen
	Unterdruck im Raum durch ungenügend Luftzufuhr	Frischluftzufuhr sicherstellen
	Verschmutzte Filter Fettfilter reinigen, Kohlefilter min. alle 9 - 12 Monate ersetzen
	Querschnitt der Luftleitung zu gering	Auf Querschnitt 150 mm (von Haube bis Mauerkasten inkl.) achten
	Luftfluss blockiert / gebremst	Luftleitung auf Blockaden prüfen, ggf. auf bewegliche Lamellen der äußeren Abdeckplatte achten, ggf. Fliegengitter entfernen
Gerät vibriert Ventilatorflügel beschädigt		Nur von qualifiziertem Personal reparieren lassen
Gerät ist instabil Gerät nicht fest montiert Montage überprüfen
	Schrauben nicht fest angezogen	Schrauben fest anziehen

8. Installation der Dunstabzugshaube

8.1 Installationsangaben / Maße

Abstand der Unterkante des Haubenkörpers zu

Glaskeramik-Kochfeld /

Gusskochplatten: 65 cm

Gaskochfeld: 70 cm

Kohle- / Öl- / Holzfeuerung: 85 cm

Stellen Sie während und nach der Installation des Geräts mit einer Wasserwaage sicher, dass die Dunstabzugs-haube waagerecht ausgerichtet ist. Ansonsten können sich Fett- und/oder Kondenswasser in den Geräteecken ansammeln.

8.2 Wichtige Hinweise vor der Installation des Geräts:

• Während sämtlicher Installations / Montagearbeiten muss das Gerät von der Stromversorgung getrennt sein.
• Reinigen Sie die Umgebung vor und nach der Installation gründlich, damit bei der ersten Inbetriebnahme kein Staub oder Bauschutt angesaugt werden kann.
• Installieren Sie das Gerät nur an einer geeigneten Stelle.
• Prüfen Sie die Wand auf Tragfähigkeit und Belastbarkeit.
• Prüfen Sie den Verlauf von elektrischen und anderen Leitungen auf und in der Wand bzw. Decke, um diese nicht anzubohren.
• Prüfen Sie den Zustand und die Belastbarkeit der elektrischen Leitungen.

Wir empfehlen die Installation des Gerätes durch einen Fachmann.

Halten Sie bei der Installation der Abzugshaube die Mindestabstände zwischen Kochplatte und Abzugshaube genauestens ein (siehe „Installationsangaben“) und folgen Sie der Beschreibung der Arbeitsschritte unter „Montage der Dunstabzugshaube“ und allen weiteren Anweisungen.

Der Hersteller ist nicht verantwortlich für Störungen, Schäden oder Verletzungen, die durch Nichtbeachtung der Installationsanweisungen, Vorschriften und Hinweise entstehen.

Bei Ausführung mit Abluft nach außen

werden die Dämpfe über einen am Verbindungsring angeschlossenen Abluftschlauch nach außen abgesaugt. Ein Luftauslass ins Freie muss hierfür vorhanden sein.

• Der Innendurchmesser des Abluftschlauches muss 150mm betragen und mit dem des Verbindungsrings übereinstimmen.
• Der Abluftschlauch darf nicht gemeinsam mit Gasrohren, Heißluftrohren etc. durch einen Schacht geführt werden.
• Führen Sie den Abluftschlauch möglichst gerade von der Haube weg. Die maximal zulässige Biegung nach außen beträgt 120°.

Hinweis zu Rückstauklappen

Zur Vermeidung von Fehlströmen im Ablufbetrieb (d.h. Rückströmen von Außenluft) sind am Haubenkörper Rückstauklappen vormontiert.

Versichern Sie sich nach der Installation des Abluftschlauches, dass diese sich frei öffnen und schließen können.

Für den Umluftbetrieb oder wenn im Abluftsystem Ihrer Küche bereits eine Rückstauvorrichtung vorhanden ist, sollten diese entfernt werden.

8.3 Verwendung als Ablufthaube (mit Luftabstoß in Freie)

Sollte die Dunstabzugshaube werkseitig mit einem Kohlefilter ausgestattet sein, müssen Sie diesen für den Abluftbetrieb (Abluft ins Freie) entfernen.

Er ist nur für den Einsatz Ihrer Abzugs- haube im Umluftbetrieb sinnvoll nutzbar.

8.4 Umrüstung der Abzugshaube in eine Umlufthaube

Wenn Sie das Gerät als Umlufthaube verwenden möchten, müssen Sie vor dem Gebrauch der Abzugshaube den/die Aktivkohlefilter am Lüftermotor montieren. Wenn nicht mitgeliefert, müssen Sie sich diese(n) vom Lieferanten/Händler Ihrer Abzugshaube beschaffen.

8.5 Montage des Aktivkohlefilters

• Entfernen Sie den Metallfettfilter.
• Der Aktivkohlefilter wird in zwei Teilen rechts und links des Motors montiert. Prüfen Sie, ob die Zähne der Drehrichtung der jeweiligen Seite entsprechen.
• Richten Sie den Haken in der Mitte des Kohlefilters auf den Haken am Motorgehäuse aus und drehen Sie den Aktivkohlefilter im Uhrzeigersinn auf das Motorgehäuse auf.
• Setzen Sie den Metallfilter wieder ein.

8.6 Elektrischer Anschluss

Schließen Sie dieses Gerät nur an eine ordnungsgemäß geerdete Steckdose an. Wenden Sie sich im Zweifelsfall an eine ausgewiesene Elektrofachkraft.

Die Nichtbeachtung dieser Anweisungen kann zu Tod, Brand oder Stromschlag führen!

Schließen Sie das Gerät erst dann an das Stromnetz an, wenn es ordnungsgemäß installiert ist.

Installieren Sie das Gerät auf keinen Fall, wenn die auf dem Typenschild angegebene Spannung (V) nicht mit der Netzspannung Ihrer Wohnung übereinstimmt. Das Typenschild befindet sich im Inneren der Abzugshaube, hinter dem Fettfilter.

- Schließen Sie die Dunstabzugshaube mit dem Standardstecker an eine gut zugängliche Standard-Steckdose an.

9. Montage der Dunstabzugshaube

Kanten und innen liegende Bauteile können scharfkantig sein und Verletzungen verursachen.

Verhalten Sie sich entsprechend vorsichtig und schützen Sie sich bei Bedarf z.B. mit Arbeitshandschuhen.

Zur Montage auf massivem Mauerwerk gehen Sie vor wie im Folgenden beschrieben.

Soll das Gerät an einer anders beschaffenen Wand (z. B. Rigips, Porenbeton, Poroton-Mauerziegel) befestigt werden, ersetzen Sie die Befestigungsmittel dem Untergrund entsprechend.

Besteht die Montagefläche aus Holz, können Sie auf die Dübel verzichten. Achten Sie jedoch auf sicheren Halt.

- Legen Sie die gewünschte Position für die Montage der Haubenhalterung den zuvor genannten Abstandsvorschriften und Abmessungen entsprechend mittig über Ihrem Kochfeld fest.

Hinweis: Die Haube wird später mit der hinteren Oberkante an der Schiene aufgehängt. Zur Sicherheit können Sie sie auch schon vorher befestigen und optisch vor-ausrichten.

- Legen Sie die Halterung für den Haubenkörper mit Hilfe einer Wasserwaage waagerecht an der gewünschten Stelle an der Wand an und markieren Sie die Position der Schraublöcher.

- Setzen Sie an den markierten Stellen je eine Bohrung dem Durchmesser der Dübel entsprechend.

- Klopfen Sie anschließend je einen Dübel vorsichtig mit einem Hammer in die Bohrlöcher und befestigen Sie die Halterung an diesen mit den mitgelieferten Schrauben (4 × 30 mm).

- Für Nutzung der Haube im Abluftbetrieb montieren Sie den Abluftschlauch an der Dunstabzugshaube.

- Heben Sie den Haubenkörper an und hängen Sie ihn in die Wandhalterung ein.

- Markieren Sie von der Innenseite der Haube aus die Positionen der Schraublöcher in deren Hinterseite an der Wand. (Öffnen Sie für diesen Schritt die Frontklappe der Haube und entfernen Sie den Metallfettfilter.)

- Nehmen Sie die Haube ab, setzen Sie an den markierten Stellen Bohrungen dem Durchmesser der Dübel entsprechend und klopfen Sie je einen der weiteren Dübel vorsichtig mit einem Hammer in die Bohrlöcher.

- Hängen Sie die Haube wieder ein und befestigen Sie deren Hinterseite mit den weiteren mitgelieferten Schrauben (4 × 30 mm) an der Wand bzw. den Dübeln.

• Setzen Sie den Schacht (bestehend aus Innen- und Außenteil) auf die Dunstabzugshaube auf.
• Ziehen Sie das innere Schachtteil auf die gewünschte Höhe nach oben heraus und markieren Sie jeweils die Position der oberen an der Wand anliegendenden Ecken für beide Schachtteile an der Wand.

- Nehmen Sie den Schacht wieder ab. Legen Sie jeweils die oberen Ecken der Schacht-Halterungen an die entsprechenden Markierungen an, zeichnen Sie die Schraublöcher an der Wand an und bohren Sie an den markierten Stellen je 2 Löcher dem Durchmesser der Dübel entsprechend.

• Befestigen Sie die beiden Schachthalterungen mit je 2 Dübeln und Schrauben (4 × 30 mm) an der Wand.
• Setzen Sie den Teleskopschacht auf den Haubenkörper und befestigen Sie beide Schachtteile mit je 2 Schrauben (ST4×8mm) an den entsprechenden Schacht-Halterungen an der Wand.

Inneres (oberes) Schachtteil

Halterung des äußeren (unteren) Schachtteils

Äußeres (unteres) Schachtteil

10. Informationen zur Abluftleitung

Hinweis: Abbildungen dienen nur Illustrationszwecken und können abweichen.

Abb. 1: Abluft ins Freie
Abb. 2: Abluft über Luftschacht/Kamin

• Die Abluftleitung sollte möglichst kurz und geradlinig sein.
- Der Durchmesser der Abluftleitung sollte nicht kleiner als 150 mm sein, weil sonst mit höherem Laufgeräusch oder verringerter Absaugleistung zu rechnen ist.
- Verwenden oder formen Sie nur Bögen mit großen Radien. Kleine Radien vermindern die Luftleistung der Abzugshaube.
- Verwenden Sie als Abluftleitung nur glatte Rohre oder flexible Abluft-schläuche aus nicht brennbarem Material.
- Bei waagerechtem Verlegen der Abluftleitung muss ein Mindestgefälle von 1 cm je Meter bzw. ein Neigungswinkel von 2° eingehalten werden.
(Abb. 3) Es könnte sonst Kondenswasser in den Motor der Abzugshaube laufen.

3

Abb. 3: Neigungswinkel der Abluftleitung

• Wird die Abluft in einen Abluftkanal geführt, muss das Ende des Einführungsstutzens in Strömungsrichtung gelenkt werden.
• Wird die Abluftleitung durch kühle Räume, Dachböden usw. verlegt, kann ein starkes Temperaturgefälle innerhalb der einzelnen Leitungsbereiche auftreten. Es ist daher mit Schwitz- oder Kondenswasser zu rechnen. Dies macht eine Isolation der Abluftleitung erforderlich.
• Unter Umständen ist neben einer genügenden Isolation eine Kondenswassersperre zu installieren (in führenden Baumärkten erhältlich).

KKT KOLBE ist nicht verantwortlich für eventuelle Störungen, die durch Nichteinhaltung der vorgenannten Hinweise und Vorschriften entstehen sollten.

1. Technische Daten

Herstellername KKT KOLBE
Modell	ALPINA 609(A) / 809(B) / 909(C) HC
Typ Wandhaube mit Kopffreiheit
Anschluss Abluft oder Umluft
Anzahl der Leistungsstufen 3 + Booster
Beleuchtungsform LED + RGB
Energieverbrauch Beleuchtung	2 × 1,5 W LED + 2 × 1 W RGB
Anzahl der Fettfilter 1
Optionaler Kohlefilter K122
Energieeffizienzklasse A++
Fluiddynamische Effizienzklasse A
Beleuchtungseffizienzklasse	B
Fettabscheidegrad	D
Minimaler Schallleistungspegel	40 dB
Maximaler Schallleistungspegel	61 dB
Luftstrom bei energie-effizientester Leistungsstufe	240,4 m3/h
Luftstrom bei maximaler Leistung	567,6 m3/h
Durchschnittliche Beleuchtungs-intensität auf der Kochoberfläche	79A/ 72 B,c lx
Funkemissionen	20 dBm
Leistung	75 W
Gemessene Leistungsaufnahme im Bereitschaftszustand	0 W
Gemessene Leistungsaufnahme im Aus-Zustand	0,4 W
Gemessene elektrische Eingangsleistung auf energieeffizientester Stufe	27,2 W
Spannung	220 - 240 V / 50 Hz
Abmessung (B × T × H)	595A/ 795B/ 895C× 355 × 310 mm
Durchmesser Abluftstutzen	150 mm
Kabellänge	1.5 m
Gewicht	15 / 17 / 18 kg

Hinweis zur EG – Konformitätserklärung

Hiermit erklärt KKT Kolbe Küchentechnik GmbH & Co. KG, dass der Funkanlagentyp

ALPINA 609/809/909 HC

der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

www.kolbe.de

Die vollständigen Dokumente erhalten Sie gerne auch auf schriftliche Anfrage über die folgende Kontaktadresse:

KKT KOLBE Küchentechnik

GmbH & Co. KG

Ohmstraße 17

D-96175 Pettstadt

[e-mail]

Jan Kolbe

Leiter Produktmanagement

User's manual

© KKT KOLBE Küchentechnik GmbH & Co. KG

KKT KOLBE Küchentechnik

GmbH & Co. KG

Ohmstraße 17

D-96175 Pettstadt

[e-mail]

Jan Kolbe

Vielen Dank fürs Lesen. Wir wünschen Ihnen viel Spaß beim Kochen.
