sbc-ssr01 - Nicht kategorisiert Joy-It - Kostenlose Bedienungsanleitung

Produkttyp	4-Kanal Solid State Relais-Modul
Anzahl Relais	4
Maximale Schaltspannung	100 – 240 V AC
Maximaler Schaltstrom	2 A
Stromversorgung	5 V DC (über GPIO)
Schnittstelle	GPIO (BCM 17, 22, 23, 27)
Kompatibilität	Raspberry Pi (40-Pin), Arduino
Abmessungen (ca.)	65 x 55 x 20 mm
Gewicht (ca.)	30 g
Sicherheitshinweis	Installation nur durch Elektrofachkraft
Entsorgung	Gemäß ElektroG (nicht im Hausmüll)
Support	E-Mail: [e-mail], Telefon: [phone]

Häufig gestellte Fragen - sbc-ssr01 Joy-It

Wie schließe ich das sbc-ssr01 an den Raspberry Pi an?

Verbinden Sie die Pins gemäß Beschreibung: 5V (Pin 2) mit DC+, GND (Pin 6) mit DC-, BCM 22 (Pin 15) mit CH1, BCM 27 (Pin 13) mit CH2, BCM 17 (Pin 11) mit CH3, BCM 23 (Pin 16) mit CH4. Achten Sie auf die korrekte Polung.

Welche Lasten kann das Relais schalten?

Das Relais kann Wechselstromlasten von 100 V bis 240 V bei maximal 2 A schalten. Es ist nicht für Gleichstrom ausgelegt.

Kann ich das Modul auch mit einem Arduino verwenden?

Ja, das Modul kann mit einem Arduino verwendet werden. Schließen Sie die Signaleingänge an digitale Pins (z.B. 3, 4, 5, 6) an. Ein Codebeispiel ist in der Anleitung enthalten.

Muss ich eine externe Stromversorgung verwenden?

Nein, das Modul wird direkt über die 5 V und GND des Mikrocontrollers versorgt. Achten Sie darauf, dass die Stromaufnahme des Moduls gering ist.

Was passiert, wenn ich eine Last über 2 A anschließe?

Das Relais kann dadurch beschädigt werden oder ausfallen. Beachten Sie unbedingt die spezifizierten Grenzwerte.

Kann ich das Modul auch mit 3,3 V Logik betreiben?

Die Signalpegel sollten 5 V betragen. Bei 3,3 V Logik (z.B. Raspberry Pi Zero) könnte die Schaltschwelle nicht erreicht werden. Verwenden Sie ggf. einen Pegelwandler.

Ist das Modul für den Einsatz im Freien geeignet?

Nein, das Modul ist nur für den Einsatz in trockenen Innenräumen vorgesehen. Es bietet keinen Schutz vor Feuchtigkeit.

Wie kann ich die Relais testen, ohne eine Last anzuschließen?

Sie können den Schaltzustand mit einem Multimeter prüfen. Bei aktiviertem Relais sollte der Ausgangskreis geschlossen sein.

Was bedeuten die LEDs auf dem Modul?

Die LEDs zeigen den Schaltzustand der jeweiligen Relais an. Leuchtet die LED, ist das Relais aktiv.

Wo finde ich die neueste Anleitung und Support?

Die Bedienungsanleitung steht auf der Website von Joy-It zum Download bereit. Bei Fragen kontaktieren Sie den Support per E-Mail ([e-mail]) oder Telefon [phone]).

BEDIENUNGSANLEITUNG sbc-ssr01 Joy-It

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist.

Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren.

Sicherheitshinweis:

Dieses Produkt darf zu Ihrer eigenen Sicherheit nur durch eine Elektrofachkraft installiert werden! Bei Arbeiten an elektrischen Geräten/Anlagen besteht die Gefahr eines Stromschlages, der zu schweren Verletzungen oder zum Tode führen kann!

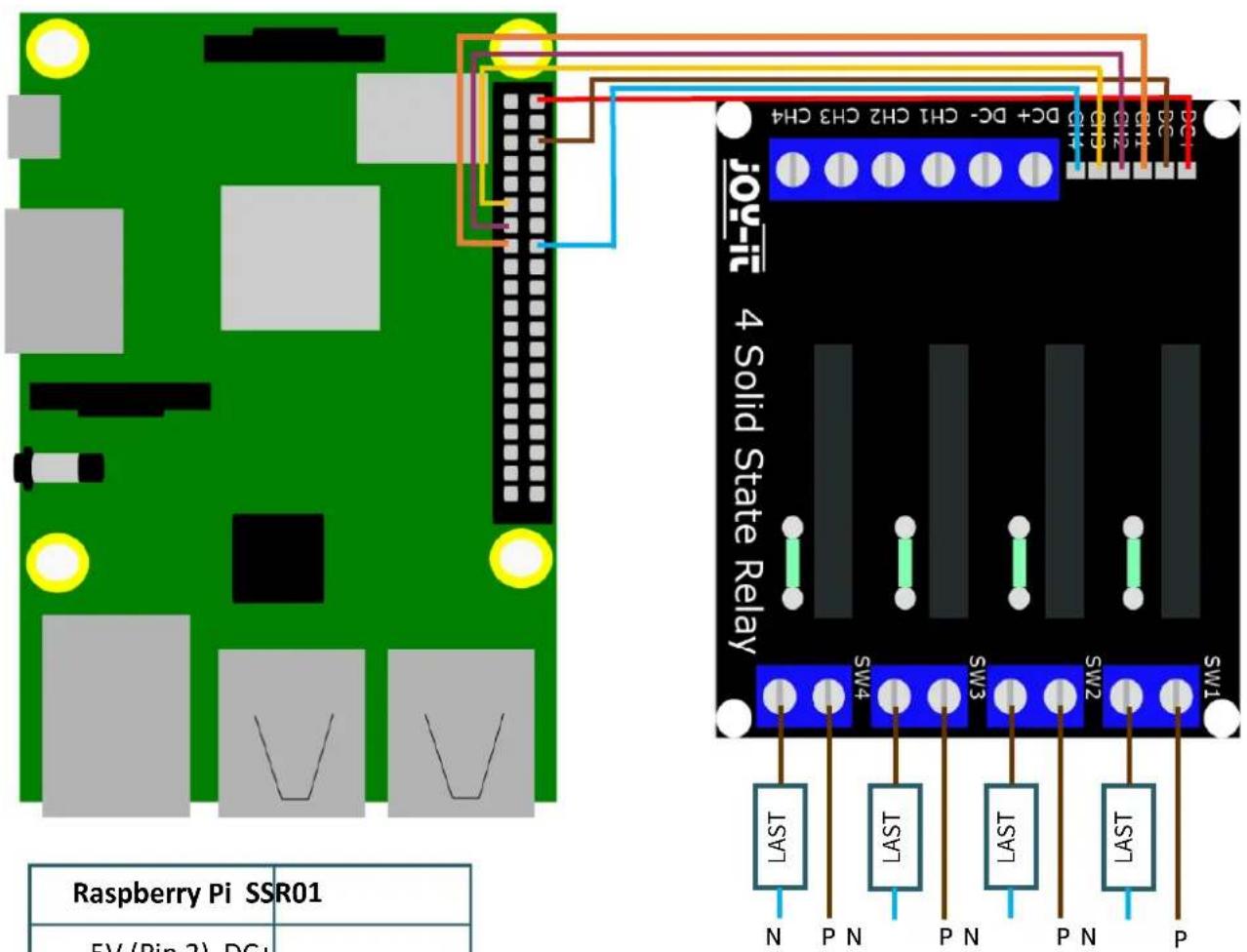

Anschluss:

Raspberry Pi SSR01
5V (Pin 2) DC+
GND (Pin 6) DC-
BCM 22 (Pin 15) CH1
BCM 27 (Pin 13) CH2
BCM 17 (Pin 11) CH3
BCM 23 (Pin 16) CH4

Vorsicht!

Die Relais können nur Lasten von 100 V bis 240 V AC und maximal 2 A schalten.

Dieses Produkt darf zu Ihrer eigenen Sicherheit nur durch eine Elektrofachkraft installiert werden! Bei Arbeiten an elektrischen Geräten/Anlagen besteht die Gefahr eines Stromschlages, der zu schweren Verletzungen oder zum Tode führen kann!

2. INBETRIEBNAHME MIT DEM RASPBERRY PI

Codebeispiel:

Wird der Signal-Pin High geschaltet, so wird der Ausgang aktiviert.

In dem nun folgendem Codebeispiel werden alle Ausgänge alle 10 Sekunden für 5 Sekunden aktiviert.

Die Relais können nur Lasten von 100 V bis 240 V AC und maximal 2 A schalten.

Dieses Produkt darf zu Ihrer eigenen Sicherheit nur durch eine Elektrofachkraft installiert werden! Bei Arbeiten an elektrischen Geräten/Anlagen besteht die Gefahr eines Stromschlages, der zu schweren Verletzungen oder zum Tode führen kann!

3. INBETRIEBNAHME MIT DEM ARDUINO

Codebeispiel:

Wird der Signal-Pin High geschaltet, so wird der Ausgang aktiviert.

In dem nun folgendem Codebeispiel werden alle Ausgänge alle 10 Sekunden für 5 Sekunden aktiviert.

Gehen Sie vor dem Hochladen sicher, dass Sie das richtige Board und den richtigen Port in Ihrer Arduino IDE eingestellt haben.

void setup() {
    Serial.begin(9600);
    pinMode(3, OUTPUT);
    pinMode(4, OUTPUT);
    pinMode(5, OUTPUT);
    pinMode(6, OUTPUT);
}

void loop() {
    Serial.println("Aktiviere alle Outputs");
    digitalWrite(3, HIGH);
    digitalWrite(4, HIGH);
    digitalWrite(5, HIGH);
    digitalWrite(6, HIGH);
    delay(5000);

    Serial.println("Deaktiviere alle Outputs");
    digitalWrite(3, LOW);
    digitalWrite(4, LOW);
    digitalWrite(5, LOW);
    digitalWrite(6, LOW);
    delay(5000);
}

4. SONSTIGE INFORMATIONEN

Unsere Informations- und Rücknahmepflichten nach dem Elektrogesetz (ElektroG)

Symbol auf Elektro- und Elektronikgeräten:

Diese durchgestrichene Mülltonne bedeutet, dass Elektro- und Elektronikgeräte nicht in den Hausmüll gehören. Sie müssen die Altgeräte an einer Erfassungsstelle abgeben. Vor der Abgabe haben Sie Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, von diesem zu trennen.

Rückgabemöglichkeiten:

Als Endnutzer können Sie beim Kauf eines neuen Gerätes, Ihr Altgerät (das im Wesentlichen die gleiche Funktion wie das bei uns erworbene neue erfüllt) kostenlos zur Entsorgung abgeben. Kleingeräte bei denen keine äußere Abmessungen größer als 25 cm sind können unabhängig vom Kauf eines Neugerätes in haushaltsüblichen Mengen abgeben werden.

Möglichkeit Rückgabe an unserem Firmenstandort während der Öffnungszeiten:

Simac Electronics GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn

Möglichkeit Rückgabe in Ihrer Nähe:

Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an [e-mail] oder per Telefon an uns.

Informationen zur Verpackung:

Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete Verpackung zukommen.

5. SUPPORT

Wir sind auch nach dem Kauf für Sie da. Sollten noch Fragen offen bleiben oder Probleme auftauchen stehen wir Ihnen auch per E-Mail, Telefon und Ticket-Supportsystem zur Seite.

E-Mail: [e-mail]

Ticket-System: http://support.joy-it.net

Telefon: [phone] - 66 (10 - 17 Uhr)

Für weitere Informationen besuchen Sie unsere Website:

www.joy-it.net
