Produkttyp	Breakout-Board / Prototyping-Platine
Modell	RB-Proto+
Marke	Joy-It
Kompatibilität	Raspberry Pi 3, 3B+, 4, 5, Zero (40-Pin GPIO)
Abmessungen (ca.)	65 mm x 56 mm x 12 mm (L x B x H)
Gewicht	ca. 30 g
Stromversorgung	Über den 40-Pin GPIO-Anschluss des Raspberry Pi (5V)
GPIO-Anschluss	40-polig, kompatibel mit Raspberry Pi
Hauptfunktionen	Steckbrett-Erweiterung, Lötpunkte für eigene Schaltungen, Kennzeichnung der Pins
Anzahl der Lötpunkte	ca. 400 (in 2,54 mm Raster)
LED-Anzeigen	Keine
Montage	Direkt auf den GPIO-Header des Raspberry Pi steckbar
Material	FR4-Leiterplatte, vergoldete Kontakte
Betriebstemperatur	0 °C bis 70 °C
Reinigung	Mit einem trockenen, fusselfreien Tuch abwischen
Sicherheitshinweise	Nicht kurzschließen, vor Feuchtigkeit schützen, nur mit geeigneten Spannungen betreiben
Reparierbarkeit	Nicht reparierbar, keine austauschbaren Teile
Lieferumfang	1x RB-Proto+ Platine (ohne Raspberry Pi)
Hersteller	Joy-It GmbH & Co. KG

Häufig gestellte Fragen - RB-Proto+ Joy-It

Ist das RB-Proto+ mit dem Raspberry Pi 5 kompatibel?

Ja, das RB-Proto+ ist mit allen Raspberry Pi-Modellen mit 40-Pin GPIO-Anschluss kompatibel, einschliesslich Raspberry Pi 5.

Kann ich das Board auch ohne Raspberry Pi verwenden?

Nein, das RB-Proto+ ist als Erweiterungsplatine für den Raspberry Pi konzipiert und benötigt die Stromversorgung und Pinbelegung über den GPIO-Anschluss.

Welche Spannung liegt an den Lötpunkten an?

Die Spannung an den Lötpunkten entspricht der des angeschlossenen Raspberry Pi, typischerweise 3,3 V oder 5 V, abhängig von den verwendeten GPIO-Pins.

Wie wird das RB-Proto+ gereinigt?

Reinigen Sie die Platine mit einem trockenen, fusselfreien Tuch. Vermeiden Sie Flüssigkeiten, da diese zu Kurzschlüssen führen können.

Sind Lötanfänger geeignet für dieses Board?

Ja, das RB-Proto+ eignet sich gut für Anfänger, da die Lötpunkte grosszügig bemessen und im Standard-2,54mm-Raster angeordnet sind.

Kann ich das RB-Proto+ mehrfach verwenden?

Ja, die Platine ist wiederverwendbar. Sie können gelötete Komponenten entfernen und neue Schaltungen aufbauen. Achten Sie darauf, die Lötpads nicht zu überhitzen.

Gibt es eine Schutzbeschichtung auf der Platine?

Das RB-Proto+ hat keine besondere Schutzbeschichtung. Es sollte vor Feuchtigkeit und Staub geschützt werden.

Welche Masse hat das Board genau?

Die Abmessungen betragen ca. 65 mm x 56 mm x 12 mm, passend für die Standard-Raspberry-Pi-HAT-Form.

Kann ich das RB-Proto+ mit einem Gehäuse verwenden?

Ja, da es die Standard-HAT-Masse hat, passt es in die meisten Raspberry-Pi-Gehäuse, die für HATs ausgelegt sind.

Was ist der Unterschied zwischen RB-Proto und RB-Proto+?

Das RB-Proto+ bietet im Vergleich zum einfachen RB-Proto zusätzliche Lötpunkte und eine erweiterte Beschriftung der GPIO-Pins.

BEDIENUNGSANLEITUNG RB-Proto+ Joy-It

Prototyp Erweiterungs-Platine zum direkten Aufstecken auf den Pi

1. ALLGEMEINE INFORMATIONEN

Sehr geehrte*r Kunde *in,

vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist.

Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren.

2. ANSCHLIEßen DES PROTO+

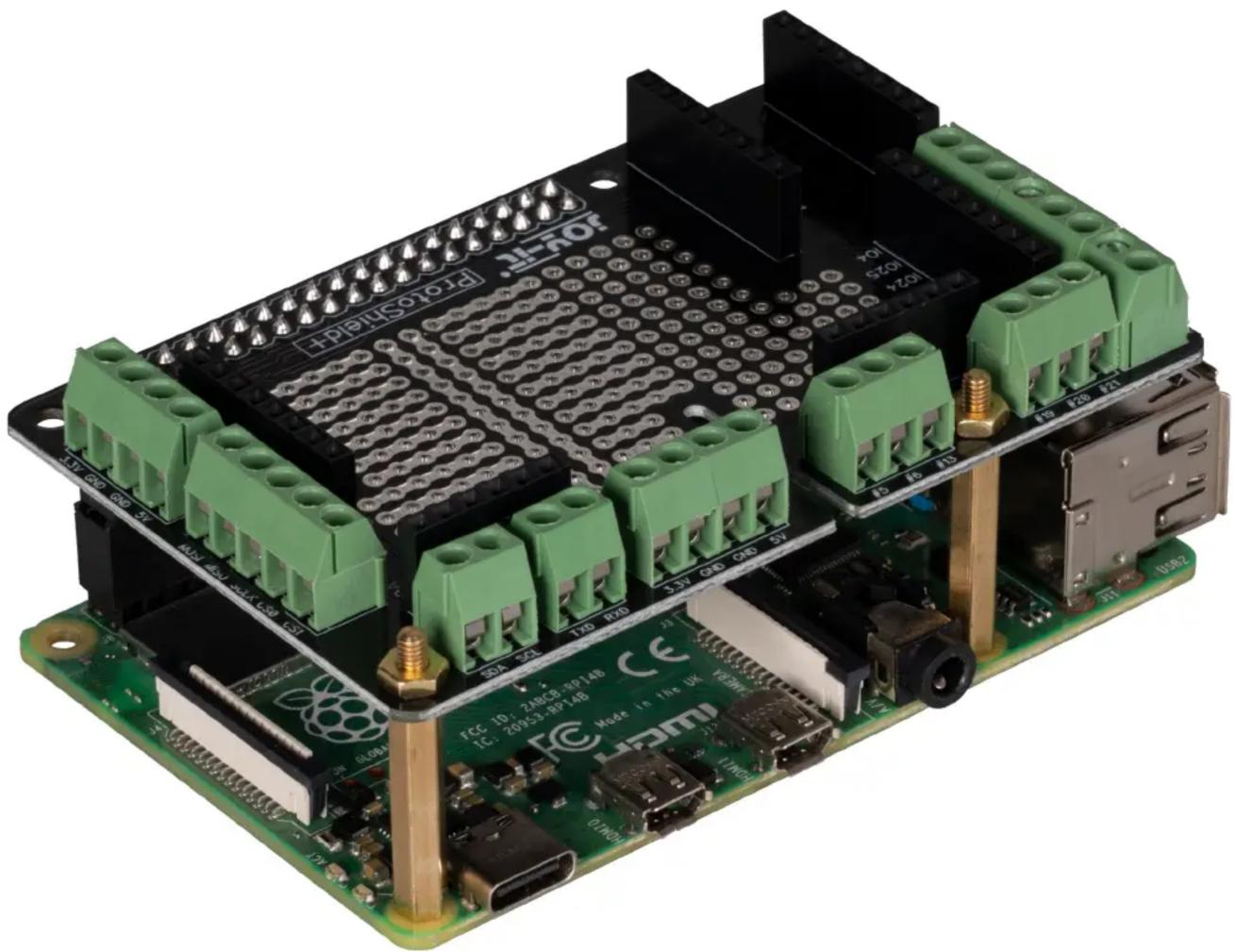

Um das Prototyp-Erweiterungsboard Proto+ benutzen zu können stecken Sie dieses einfach auf die 40-Polige Steckleiste Ihres Raspberry Pi und befestigen Sie es mit dem beiliegenden Montagematerial, so wie es im folgenden Bild dargestellt ist.

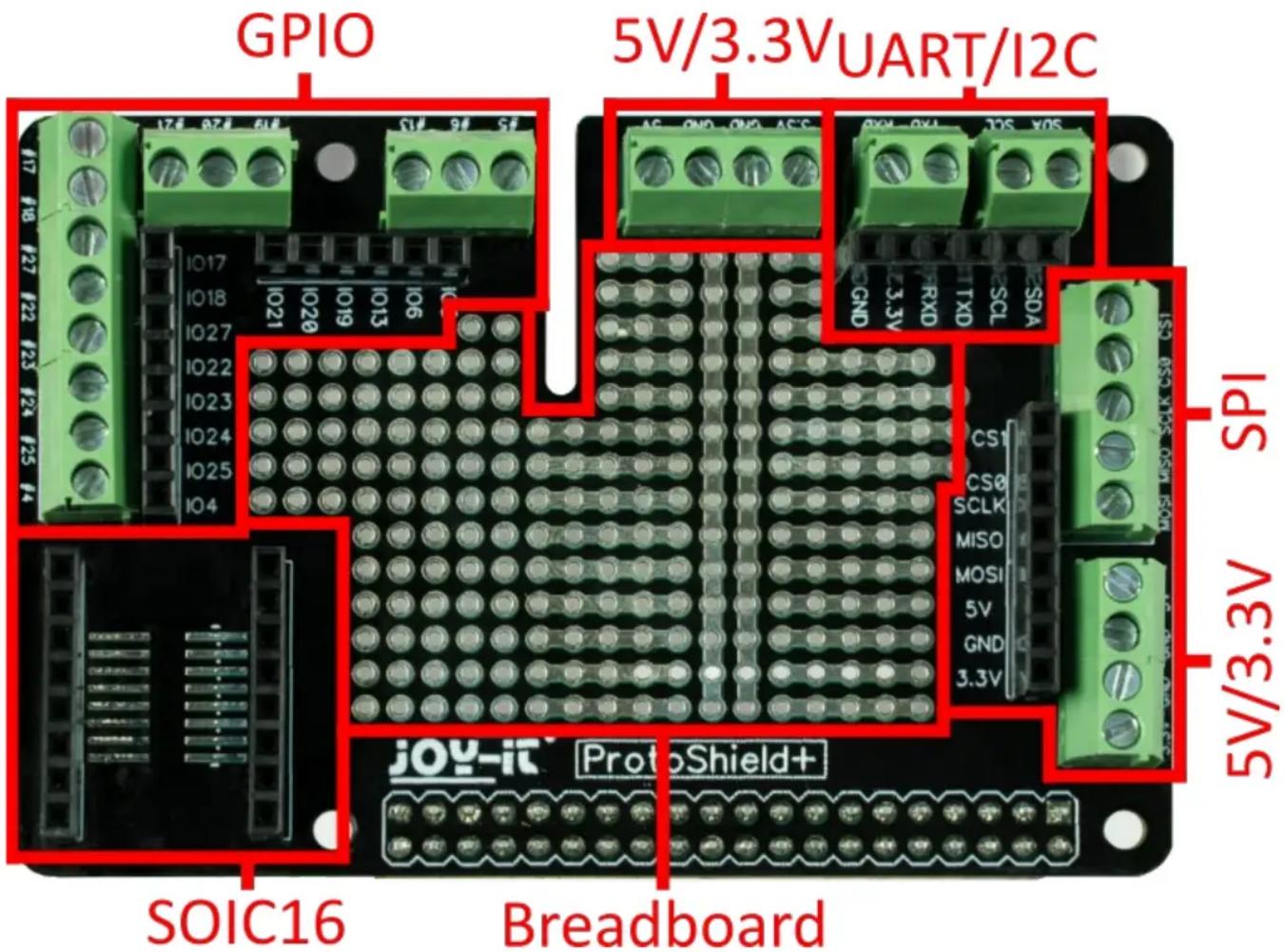

In diesem Abschnitt erklären wir Ihnen kurz die Funktionen der einzelnen Pins.

GPIO: 14 verfügbare GPIO-Pins sind über entsprechende Pins und Schraubklemmen zugänglich und frei nutzbar. Jeder Anschluss ist mit der GPIO-Nummer des verbundenen Pins gekennzeichnet.

5V/3.3V: Die Pins für 5 V und 3,3 V des Raspberry Pi sind zusammen mit den GND-Pins an diesen Pins und Schraubterminals herausgeführt.

UART: Die UART-Kommunikation wird über die Pins TXD (GPIO 14) und RXD (GPIO 15) ermöglicht, die an diesen Pins und Schraubterminals verfügbar sind.

I2C: Für die I2C-Kommunikation sind die Pins SDA (GPIO 2) und SCL (GPIO 3) an diesen Pins und Schraubterminals herausgeführt.

SPI: Die SPI-Kommunikation nutzt die Pins MISO (GPIO 9), MOSI (GPIO 10), SCLK (GPIO 11), CE0 (GPIO 8) und CE1 (GPIO 7), die an diesen Pins und Schraubterminals verfügbar sind.

SOIC16: Dieser Bereich ermöglicht das Löten oder Stecken von ICs mit bis zu 16 Beinen direkt auf das Board.

Breadboard: Dieser Bereich bietet die Möglichkeit, Kabel anzulöten, um eigene Schaltungen aufzubauen.
