TS2-2 - Temperaturregler H-Tronic - Kostenlose Bedienungsanleitung

Typ	Temperatursensor
Modell	TS 2-2 (Kunststoff)
Marke	H-Tronic
Sensorart	Kunststoff vergossen (für Flüssigkeiten)
Messbereich	-20 °C bis +120 °C
Genauigkeit (bei -55 °C bis -10 °C)	±2 °C
Genauigkeit (bei -10 °C bis +85 °C)	±0,5 °C
Genauigkeit (bei +85 °C bis +120 °C)	±2 °C
Auflösung	0,0625 °C
Kabel	TPE-Kabel, ca. 2 m, mit RJ45-Stecker
Anwendungsbereiche	Überwachung von Gefriergut, Gebäudeleittechnik, Klimaanlagen, Qualitätssicherung, Raumtemperatursteuerung, Aquarien, Wissenschaft und Forschung, Labor, Industrielle Temperaturerfassung
Bestimmungsgemäße Verwendung	Messung von Flüssigkeiten in nicht aggressiven Medien
Hinweis zur Messung	Thermischen Übergangswiderstand beachten; gute thermische Kontaktierung erforderlich
Pinbelegung	Siehe Bedienungsanleitung
Umweltschutz	Nicht über Hausmüll entsorgen, sondern an Sammelpunkt für Elektro- und Elektronikgeräte
Hersteller	H-TRONIC GmbH, Industriegebiet Dienhof 11, 92242 Hirschau
Copyright	© 2020 H-TRONIC GmbH

Häufig gestellte Fragen - TS2-2 H-Tronic

Welche Temperaturbereiche kann der TS 2-2 messen?

Der Sensor ist für einen Temperaturbereich von -20 °C bis +120 °C geeignet.

Kann der Sensor in Flüssigkeiten verwendet werden?

Ja, der Kunststoff-Sensor ist zur Messung von Flüssigkeiten in nicht aggressiven Medien bestimmt.

Welche Genauigkeit hat der Sensor?

Die Genauigkeit beträgt ±0,5 °C im Bereich -10 °C bis +85 °C und ±2 °C außerhalb.

Wie lang ist das Anschlusskabel?

Das Kabel ist ca. 2 Meter lang und hat einen RJ45-Stecker.

Kann der Sensor im Freien verwendet werden?

Ja, der Sensor ist zur Messung im Freien, an Oberflächen oder in Flüssigkeiten geeignet.

Wie wird der Sensor angeschlossen?

Der Sensor wird über den RJ45-Stecker angeschlossen. Die Pinbelegung ist in der Bedienungsanleitung beschrieben.

Muss der Sensor gereinigt werden?

Bei Verschmutzung kann der Sensor mit einem weichen Tuch gereinigt werden. Vermeiden Sie aggressive Reinigungsmittel.

Ist der Sensor wasserdicht?

Der Sensor ist in Kunststoff vergossen und für Flüssigkeiten geeignet, jedoch nicht für aggressive chemische Flüssigkeiten.

Was ist bei der Montage zu beachten?

Achten Sie auf eine gute thermische Kontaktierung, um Messfehler durch thermischen Übergangswiderstand zu vermeiden.

Wie entsorge ich den Sensor?

Entsorgen Sie das Gerät am Ende seiner Lebensdauer an einem Sammelpunkt für Elektro- und Elektronikgeräte.

BEDIENUNGSANLEITUNG TS2-2 H-Tronic

TS 125, Art.-Nr. 1114425

TSM 125, Art.-Nr. 1114430

TS 2125, Art.-Nr. 1114450

Der Ersatz-Temperatursensor TS 2-2 Kunststoff ist auf Basis eines ICs der Fa. Maxim aufgebaut und für einen Temperaturbereich von -20^ C bis +120^ C geeignet. Der Messfühler mit TPE-Anschlusskabel ist zur Messung im Freien, an Oberflächen oder in nicht aggressiven Flüssigkeiten bestimmt.

ANWENDUNGSGEBIETE

• Überwachung von Gefriergut
• Gebäudeleittechnik, Klimaanlagen
• Qualitätssicherung, Raumtemperatursteuerung; Aquarien
• Wissenschaft und Forschung, Labor
• Industrielle Temperaturerfassung

TECHNISCHE DATEN

• Ausführung: Sensor in Kunststoff vergossen (für Flüssigkeiten)
• TPE-Kabel (ca. 2 m) mit RJ45-Stecker
• Genauigkeit im Bereich -55°C... -10°C: +/-2 °C -10°C...+85°C: +/-0,5 °C +85°C...+ 120°C: +/-2 °C
• Auflösung 0,0625 °C

TEMPERATURSENSOR

TS 2-2 Kunststoff

DER TEMPERATURSENSOR TS 2-2 KUNSTSTOFF mit

TPE Anschlusskabel ist zur Messung von Flüssigkeiten in nicht aggressiven Medien bestimmt und dabei geeignet für einen Temperaturbereich von -20^ bis +120^ .

Lieber Kunde, danke, dass Sie sich für dieses Produkt entschieden haben!

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Heben Sie deshalb diese Be dienungsanleitung zum Nachlesen auf!

Lesen Sie diese Anleitung vor Inbetriebnahme sorgfältig durch. Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haf tung!

BESTIMMUNGSGEMÄSSE VERWENDUNG

Dieser Temperatursensor ist auf Basis von einem IC der Fa. Maxim aufgebaut und ist für einen Temperaturbereich von -20^ bis +120^ geeignet. Diese Werte sind Grenzdaten und dürfen nicht überschritten werden, da der Sensor sonst Schaden nehmen kann. Der Fühler ist in ein Kunststoffgehäuse eingegossen. Der Temperatursensor mit TPE Anschlusskabel ist zur Messung von Flüssigkeiten in nicht aggressiven Medien bestimmt.

Der Kunststoff-Sensor TS 2-2 Kunststoff erlaubt auch Temperaturmessungen in Flüssigkeiten. Es darf sich hier jedoch nicht um aggressive, chemische oder reaktive Flüssigkeiten handeln.

Um Messfehler zu vermeiden sind wie bei allen Temperaturmessungen auch die physikalischen Hintergründe zu beachten, welche die Präzision der Messung wesentlich mitbestimmen:

THERMISCHER ÜBERGANGSWIDERSTAND MESSOBJEKT-SENSOR:

Dieser Messfehler tritt vor allem bei Oberflächenmessungen auf. Abhilfe bringt eine gute thermische Kontaktierung.

Die Pinbelegung des Sensors sieht wie folgt aus:

HINWEIS ZUM UMWELTSCHUTZ

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

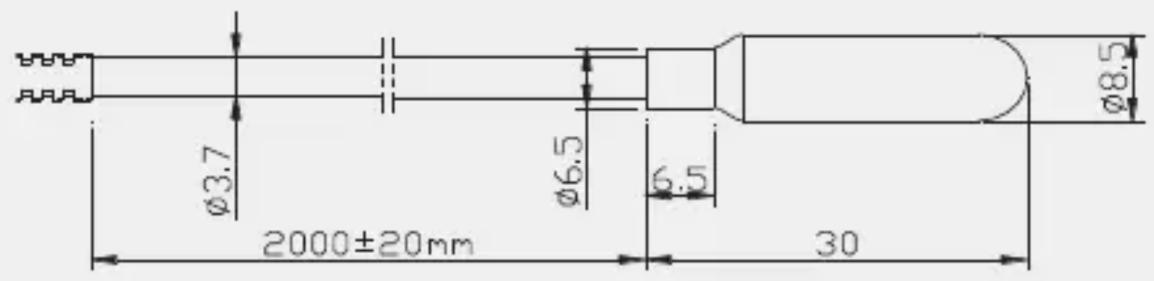

Technische Maßzeichnung

Kunststoff-Temperatursensor TS2-2

Diese Bedienungsanleitung ist eine Publikation der H-TRONIC GmbH, Industriegebiet Dienhof 11, 92242 Hirschau. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung oder die Erfassung in EDV-Anlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung und ist Bestandteil dieses Gerätes. Irrtümer und Änderung in Technik, Ausstattung und Design vorbehalten. © Copyright 2020 by H-TRONIC GmbH
