Produkttyp	Akkuschrauber
Modell	9230-2/4
Marke	Hazet
Abmessungen (L x B x H)	192,7 x 67 x 237,1 mm
Gewicht	1,27 kg
Akku-Spannung	18 V
Akku-Kapazität	2,0 Ah (Li-Ion)
Bohrfutterkapazität	1–13 mm (schnellspannend)
Leerlaufdrehzahl (langsam/schnell)	0–560 / 0–1900 min⁻¹
Maximales Drehmoment	60 Nm
Drehmomenteinstellungen	15+1 (inkl. Bohrbetrieb)
Schalldruckpegel	68 dB(A)
Vibration (Bohren)	2,3 m/s²
Vibration (Schrauben)	0,8 m/s²
Rechts-/Linkslauf	Ja (mit Arretierung in Mittelstellung)
LED-Arbeitsleuchte	Ja (automatisch, 15 Sekunden Verzögerung)
Ladegerät Eingang	100–240 V ~, 50/60 Hz
Ladezeit	Ca. 40 Minuten (für 2,0 Ah Akku)
Im Lieferumfang enthaltenes Zubehör	Akku (2,0 Ah), Ladegerät, Gürtelclip, Kunststoffkoffer
Reinigungshinweise	Weiches Tuch verwenden; Lösungsmittel wie Benzin oder Verdünner vermeiden
Ersatzteile	Nur Original-Hazet-Ersatzteile zugelassen
Erforderliche Sicherheitsausrüstung	Schutzbrille, Gehörschutz, Arbeitshandschuhe, Gesichtsmaske

Häufig gestellte Fragen - 9230-2/4 Hazet

Wie ändere ich die Drehrichtung beim Hazet 9230-2/4 Schrauber?

Nutzen Sie den Umschalter oberhalb des Auslösers. Schieben Sie ihn nach links für Rechtslauf (im Uhrzeigersinn), nach rechts für Linkslauf (gegen den Uhrzeigersinn) oder in die Mitte, um den Auslöser zu arretieren.

Was ist das maximale Drehmoment und wie stelle ich es ein?

Das maximale Drehmoment beträgt 60 Nm. Stellen Sie das Drehmoment ein, indem Sie den Ring auf eine von 15+1 Einstellungen drehen. Höhere Zahlen bedeuten höheres Drehmoment. Für den Bohrbetrieb wählen Sie die Bohrerkennung (Bohrsymbol).

Wie lade ich den Akku und wie lange dauert das?

Setzen Sie den Akku in das Ladegerät (Modell 9212-03). Die Ladezeit beträgt ca. 40 Minuten. Alle drei LEDs leuchten, wenn der Akku vollständig geladen ist.

Was soll ich tun, wenn der Akku überhitzt?

Wenn alle drei Lade-LEDs gleichzeitig blinken, ist der Akku überhitzt. Entnehmen Sie ihn und lassen Sie ihn 15–30 Minuten abkühlen, bevor Sie den Ladevorgang fortsetzen.

Kann ich den Schrauber im Linkslauf zum Bohren verwenden?

Nein, der Linkslauf ist zum Entfernen von Schrauben oder zum Herausziehen von blockierten Bohrern vorgesehen. Verwenden Sie zum Bohren immer den Rechtslauf.

Wie wähle ich zwischen langsamer und schneller Drehzahl?

Schalten Sie den Schrauber aus und lassen Sie ihn stoppen. Schieben Sie den Gangwahlschalter nach vorne (zum Bohrfutter) für niedrige Drehzahl/hohes Drehmoment (Gang 1) oder nach hinten für hohe Drehzahl/niedriges Drehmoment (Gang 2).

Welche Wartung benötigt der Schrauber?

Reinigen Sie ihn mit einem weichen, mit Seifenwasser angefeuchteten Tuch. Verwenden Sie keine Lösungsmittel. Überprüfen Sie die Steckdosen auf Verschleiß. Lassen Sie Reparaturen nur von qualifiziertem Personal mit Originalteilen durchführen.

Ist der Schrauber für schwere Anwendungen geeignet?

Ja, mit einem maximalen Drehmoment von 60 Nm und dem Bohrbetrieb kann er in Hartholz und Metall bohren. Verwenden Sie geeignete Bohrer und tragen Sie stets Schutzausrüstung.

Wie erkenne ich den Ladezustand des Akkus?

Drücken Sie den Kontrollknopf am Akku. Die 4 LEDs zeigen die verbleibende Kapazität an: 1 LED = 10–25 %, 2 LEDs = 26–50 %, 3 LEDs = 51–75 %, 4 LEDs = 76–100 %.

Welche Sicherheitsvorkehrungen sollte ich beim Gebrauch des Schraubers treffen?

Tragen Sie stets Schutzbrille, Gehörschutz, Arbeitshandschuhe und eine Gesichtsmaske. Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Vermeiden Sie lockere Kleidung und entfernen Sie Schmuck. Nicht in explosionsgefährdeten Bereichen verwenden.

BEDIENUNGSANLEITUNG 9230-2/4 Hazet

Betriebsanleitung Akku-Bohrmaschine

9230-2 9230-2/4 9230-010

1 Zu Ihrer Information .... 3
2 Zu Ihrer Sicherheit .... 4
3 Aufbau und Funktion...... 10
4 Wartung und Pflege ..... 16

Table of contents

HAZET-WERK Hermann Zerver GmbH & Co. KG

10 04 61 · 42804 REMSCHEID · GERMANY · 📞 +49 (0) 21 91/7 92-0 FAX [phone] (National) · FAX [phone] (International) www.hazet.de · e-mail [e-mail]

1. Allgemeine Informationen

• Bitte stellen Sie sicher, dass der Benutzer dieses Werkzeugs die vorliegende Betriebsanleitung vor der ersten Inbetrieb nahme gründlich durchgelesen und verstanden hat.
• Diese Betriebsanleitung enthält wichtige Hinweise, die zum sicheren und störungs freien Betrieb Ihres HAZET-Werkzeuges erforderlich sind.
• Zum bestimmungsgemäßen Gebrauch des Werkzeuges gehört die vollständige Beachtung aller Sicherheitshinweise und Informationen in dieser Betriebsanleitung.
• Bewahren Sie deshalb diese Betriebs an leitung immer bei Ihrem HAZET-Werkzeug auf.
• Dieses Werkzeug wurde für bestimmte Anwendungen entwickelt. HAZET weist ausdrücklich darauf hin, dass dieses Werkzeug nicht verändert und/oder in einer Weise eingesetzt werden darf, die nicht seinem vorgesehenen Verwendungs zweck entspricht.
• Für Verletzungen und Schäden, die aus unsach gemäßer, zweckentfrem -deter und nicht bestimmungsgemäßer Anwendung bzw. Zuwiderhandlung gegen die Sicherheitsvorschriften resultieren, übernimmt HAZET keine Haftung oder Gewährleistung.
• Darüber hinaus sind die für den Einsatzbereich des Werkzeugs geltenden Unfallverhütungs vorschriften und allgemeinen Sicherheits bestimmungen einzuhalten.

2. Symbolerklärung

ACHTUNG: Schenken Sie diesen Symbolen höchste Aufmerksamkeit!

Betriebsanleitung lesen!

Der Betreiber ist verpflichtet die Betriebsanleitung zu beachten und alle Anwender des Werkzeugs gemäß der Betriebs anleitung zu unterweisen.

HINWEIS!

Dieses Symbol kennzeichnet Hinweise, die Ihnen die Handhabung erleichtern.

WARNUNG!

Dieses Symbol kennzeichnet wichtige Beschreibungen, gefährliche Bedingungen, Sicherheitsgefahren bzw. Sicherheitshinweise.

ACHTUNG!

Dieses Symbol kennzeichnet Hinweise, deren Nichtbeachtung Beschädigungen, Fehlfunktionen und/oder den Ausfall des Gerätes zur Folge haben.

FACHLEUTE!

Werkzeug nur für die Verwendung durch Fachleute geeignet, Handhabung durch Laien kann zu Verletzungen oder Zerstörung des Werkzeugs oder des Werkstücks führen.

Elektrische Energien können schwere Verletzungen verursachen!

Immer persönliche Schutzausrüstung tragen!

1. Verantwortung des Betreibers

• Das Gerät ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können vom Gerät jedoch Gefahren ausgehen, wenn es von nicht fachgerecht ausgebildetem Per sonal, unsachgemäß oder nicht bestimmungsgemäß, verwendet wird. Jede Per son, die mit Arbeiten am oder mit dem Gerät beauftragt ist, muss daher die Betriebsanleitung vor Beginn der Arbeiten gelesen und verstanden haben.
• Veränderungen jeglicher Art sowie An- oder Umbauten am Gerät sind untersagt.
• Alle Sicherheits-, Warn- und Bedienungs- hin weise am Gerät sind stets in gut les barem Zustand zu halten. Beschädigte Schil der oder Aufkleber müssen sofort erneuert werden.
• Angegebene Einstellwerte oder -bereiche sind unbedingt einzuhalten.
• Betriebsanleitung stets in unmittelbarer Nähe des Geräts aufbewahren.
• Gerät nur in technisch einwandfreiem und betriebssicherem Zustand betreiben.
• Sicherheitseinrichtungen immer frei er - reich bar vorhalten und regelmäßig prüfen.

2.Bestimmungsgemäße Verwendung

Die Betriebssicherheit ist nur bei bestimmungs gemäßer Verwendung entsprechend der Angaben in der Betriebsanleitung gewährleistet. Neben den Arbeitssicherheits-Hinweisen in dieser Betriebsanleitung sind die für den Ein satz bereich des Gerätes allgemein gültigen Sicherheits-, Unfallverhütungs- und Umwelt schutz-Vorschriften zu beachten und einzuhalten.

Die Benutzung und Wartung muss immer entsprechend den lokalen staatlichen Landes- oder Bundes bestim mungen erfolgen.

• Die HAZET-Akku-Bohrmaschine dient dem handwerklichen Einsatz beim Bohren, Senken, Fräsen, Schrauben. Das Schnellspann-Bohrfutter ermöglicht unkompliziertes Wechseln der eingesetzten Werkzeuge.
- Die HAZET-Akku-Bohrmaschine verfügt über 15+1 wählbare Drehmomentstufen, die am vorderen Gehäuse eingestellt werden können.
- Gerät nur in technisch einwandfreien und betriebssicheren Zustand betreiben.
- Sicherheitseinrichtungen immer frei erreich - bar vorhalten und regelmäßig prüfen.
- Der unsachgemäße Gebrauch der Akku-Bohrmaschine oder der Gebrauch nicht entsprechend der Sicherheitshinweise kann zu schweren Verletzungen oder zum Tode führen.
- Jede über die bestimmungsgemäße Verwendung hinausgehende und/oder andersartige Verwendung des Gerätes ist untersagt und gilt als nicht bestimmungs-gemäß.
- Ansprüche jeglicher Art gegen den Hersteller und / oder seine Bevollmächtigten wegen Schäden aus nicht bestimmungsgemäßer Verwendung des Gerätes sind ausgeschlossen.
- Für alle Schäden bei nicht bestimmungs-gemäßer Verwendung haftet allein der Betreiber.

Elektrische Energien können schwere Verletzungen verursachen!

Immer persönliche Schutzausrüstung tragen!

3. Gefahren die vom Gerät ausgehen

Vor jeder Benutzung ist die HAZET-Akku-Bohrmaschine auf seine volle Funktionsfähigkeit zu prüfen. Ist die Funktionsfähigkeit nach dem Ergebnis dieser Prüfung nicht gewährleistet oder werden Schäden festge - stellt, darf die Bohrmaschine nicht verwendet werden. Ist die volle Funktionsfähigkeit nicht gegeben und die Bohrmaschine wird dennoch verwendet, besteht die Gefahr von erheblichen Körper-, Gesundheits- und Sachschäden.

Elektrische Energien können schwere Verletzungen verursachen. Zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr sind folgende grundsätzliche Sicherheitsmaßnahmen zu beachten:

• Anschlusskabel und Gehäuse dürfen nicht beschädigt sein. Werkzeuge/Ladegeräte, die fallen gelassen wurden oder beschädigt sind, müssen vor Wiederinbetriebnahme von Fachpersonal geprüft werden.
• Keine Werkzeuge verwenden, bei denen der Ein-/Aus-Schalter defekt ist. Werkzeuge, die nicht mehr mit dem Ein-/Aus-Schalter ein- bzw. ausgeschaltet werden können, sind gefährlich und müssen repariert werden.
• Verlegte Kabel dürfen keine heißen oder scharfen Teile berühren oder in einer anderen Weise beschädigt werden. Kabel sind so zu verlegen, dass sie für Personen keine Stolpergefahr darstellen.
• Ladegerät und Bohrmaschine nicht Wasser oder anderen Flüssigkeiten aussetzen. Dabei können gefährliche Spannungsentladungen entstehen.
• Nicht in Gebrauch befindlichen Akku von metallenen Gegenständen wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben usw. fern halten. Diese Gegenstände können eine Verbindung zwischen den Polen herstellen und so einen Kurzschluss verursachen, der zu Funkenschlag, Feuer oder Bränden führen kann.
• Ladegerät und/oder die Bohrmaschine nicht selbstzerlegen/öffnen. Unsachgemäßer

Zusammenbau kann zur Beeinträchtigung der Funktionstüchtigkeit, zu Feuer, zu einem elektrischen Schlag und/oder zu Verletzungen führen.
- Alle Service- oder Reparaturarbeiten immer durch Fachpersonal ausführen lassen. Um die Betriebssicherheit auf Dauer zu gewährleisten, dürfen nur Originalersatzteile verwendet werden.
- Schutzvorrichtungen und/oder Gehäuseteile dürfen nicht entfernt werden.
- Betätigen Sie das Werkzeug nie, wenn eine Schutzabdeckung fehlt oder wenn nicht alle Sicherheitseinrichtungen vorhanden und in einwandfreiem Zustand sind.
- Verlängerungskabel müssen für das Ladegerät ausreichend dimensioniert sein. Kabel, die nicht für die benötigte Stromstärke ausgelegt sind, können überhitzen.
- Der Akku darf nur mit dem ausdrücklich dafür vorgesehenen Ladegerät aufgeladen werden. Ein Ladegerät, das für einen anderen Akku-Typ vorgesehen ist, kann bei diesem Akku-Typ Feuer auslösen.
- Das Werkzeug nur mit dem vorgesehenen Akku verwenden. Die Verwendung eines anderen Akkus kann Feuer verursachen.
- Der Akku und das Ladegerät erwärmen sich während des Ladevorganges leicht. Dies stellt keine Beeinträchtigung der Funktion dar. Bei der Handhabung ist entsprechende Vorsicht geboten.
- Die Akku-Bohrmaschine nur an Orten verwenden, die durch geltende Verordnungen für Arbeitsbereiche und elektrische Anlagen bestimmt und vorgeschrieben werden.
- Aus Sicherheitsgründen sind Veränderungen an der HAZET-Akku-Bohrmaschine untersagt. Die Vornahme von Veränderungen am Gerät führt zum sofortigen Haftungsausschluss.

Elektrische Energien können schwere Verletzungen verursachen!

Immer persönliche Schutzausrüstung tragen!

• Arbeitshandschuhe und Schutzbrille

tragen. Werkzeuge mit elektrischem Antrieb können Späne, Staub und anderen Abrieb mit hoher Geschwindigkeit aufwirbeln, was zu schweren Augenverletzungen führen kann.

• Gehörschutz tragen.

Lange Belastung, durch die Arbeitsgeräusche einer Bohrmaschine, kann zu dauerhaftem Gehörverlust führen.

- Gesichtsmaske oder Atemschutz tragen.

Materialabtragende Werkzeuge erzeugen Staub und anderen Abrieb, der zu Schädigungen der Lunge und Atemwege führen kann. Einige Materialien, wie Klebstoffe und Teer ent- halten Chemikalien, deren Dämpfe, über einen längeren Zeitraum eingeatmet, schwere Schädigungen verursachen können.

• Enganliegende Arbeitsschutzkleidung

tragen. Werkzeuge mit dreh- baren Teilen oder Werkzeuge, die andere Werkzeuge antreiben, wie z.B. Bohrer

etc., können sich in den Haaren, der Kleidung, Schmuck oder anderen losen Gegenständen verfangen, was zu schweren Verletzungen führen kann. Tragen Sie niemals weite und/oder mit Bändern oder Schlaufen etc. versehene Kleidung, die sich in den drehenden Werkzeugteilen verfangen kann. Legen Sie bei der Arbeit sämtlichen Schmuck, Uhren, Identifikationsmarken, Armbänder, Halsketten etc. ab, die sich am Werkzeug verfangen könnten. Fassen Sie niemals Werkzeugteile an, die in Bewegung sind. Lange Haare zusammenbinden oder bedecken.

- Elektrowerkzeuge gehören nicht in Kinderhände. Unbeaufsichtigte Werkzeuge können von nicht autorisierten Personen benutzt werden und zu deren oder zur Verletzung dritter Personen führen.

- Nur einwandfreie Bohrer, Bits etc. verwenden. Minderwertige, unpassende oder beschädigte Werkzeuge wie Bohrer etc. können sich bei der Betätigung lösen und durch den Arbeitsbereich geschleudert werden, was zu schwersten Verletzungen führen kann. Verwenden Sie nur Werkzeuge, die für die Geschwindigkeit des Werkzeugs zugelassen sind. Verwenden Sie keine Werkzeuge, die während des Gebrauchs hingefallen, gestoßen, beschädigt oder verändert worden sind.

- Auf Reaktionsmoment achten. Auf die Bildung von Reaktionsmomenten und den möglichen Bruch des zu betätigenden Werkzeuges achten. An engen Stellen können Reaktionsmomente zu Verletzungen führen. Gegen unerwartete Reaktionsmomente müssen Gegenmaßnahmen getroffen werden.

- Gerät nicht in explosionsgefährdeten Räumen verwenden. Elektrowerkzeuge wie die Bohrmaschine können Funkenschlag verursachen oder zur Entzündung brennbarer Materialien führen. Werkzeuge nie in der Nähe von brennbaren Substanzen wie Benzin, Naphtha oder Reinigungsmitteln etc. betätigen. Nur in sauberen, gut gelüfteten Bereichen arbeiten, in denen sich keine brennbaren Materialien befinden.

- Gerät nicht auf andere Personen richten. Bei Betrieb des Werkzeuges Kinder und andere Personen aus dem Arbeitsbereich fernhalten.

- Gerät mit aufgestecktem Bohrer nicht im Leerlauf drehen lassen. Bohrer können sich lockern oder abbrechen und weggeschleudert werden und den Bediener oder dritte Personen treffen, die sich im Arbeitsbereich aufhalten.

• Die Verwendung jedes Werkzeuges sofort abbrechen, wenn man sich unwohl oder kribbelig fühlt oder wenn Schmerzen auftreten.

Elektrische Energien können schwere Verletzungen verursachen!

Immer persönliche Schutzausrüstung tragen!

• Vibration, sich wiederholende Bewegungen oder unbequeme Stellung können schädlich für Hände und Arme sein.
• Elektrisch betriebene Werkzeuge können bei der Verwendung vibrieren.
• Vor dem Wechsel von Zubehör, dem Einstellen und der Einlagerung Akku vom Werkzeug abnehmen oder den Schalter auf AUS bzw. in gesicherte Position stellen. Mit solchen präventiven Sicherheits-Maßnahmen kann die unbeabsichtigte Betätigung vermieden werden.
• Verwenden Sie nur vom Hersteller empfohlene Teile, Befestigungen und Zubehör.
• Das Werkzeug niemals mit dem Finger am Auslöseknopf tragen.
• Unbeabsichtigte Betätigung vermeiden.
• Den Griff trocken, sauber, öl- und fettfrei halten.
• Achten Sie auf einen sauberen, gut gelüfteten und stets gut beleuchteten Arbeitsbereich.
• Das Werkzeug niemals unter Alkoholoder Drogeneinfluss benutzen.
• Reparaturen nur von autorisiertem Fachpersonal durchführen lassen.
• Kunststoffteile nicht mit Lösungsmitteln reinigen.
• Lösungsmittel wie Benzin, Waschbenzin, Kohlenstofftetrachlorid und Alkohol können Kunststoffteile verformen oder reißen lassen. Nicht mit den o.g. Lösungsmitteln in Berührung bringen.

- Bei Arbeiten an erhöhten Stellen immer darauf achten, dass sich niemand unter dem Arbeitsfeld befindet, bevor Sie mit der Arbeit beginnen.

Wichtige Sicherheitshinweise für das Schnellladegerät:

Dieser Abschnitt enthält wichtige Sicherheitsund Betriebshinweise für das Schnellladegerät:.

Vor der Inbetriebnahme des Ladegerätes lesen Sie alle Anweisungen und Markierungen auf:

1. dem Ladegerät

2. dem Akku,

3. Arbeitstemperatur für Li-Ion Batterien: 10 bis +40°C für Entladung 0 bis +40°C für Ladung

4. Arbeitstemperatur für Ladegerät: 0 bis +40°C
5. Zur Vermeidung von elektrischem Schlag, Ladegerät von der Steckdose trennen, bevor Wartungs- oder Reinigungsarbeiten begonnen werden. Das Entfernen des Akkus reduziert die Gefahr nicht.
6. Der nicht vorschriftsmäßige Gebrauch des Ladegerätes kann zu schweren Verletzungen führen.

Elektrische Energien können schwere Verletzungen verursachen!

Immer persönliche Schutzausrüstung tragen!

Zur Vermeidung dieser Gefahren:

• Akku niemals auseinanderbauen.
• Akku nie ins Feuer werfen, selbst wenn er beschädigt oder vollständig abge - nutzt ist. Explosionsgefahr!
• Akku niemals kurzschließen.
• Niemals Gegenstände in die Belüftungslöcher des Ladegerätes stecken, da sonst die Gefahr eines Stromschlages oder der Beschädigung des Ladegerätes besteht.
• Akku niemals im Freien aufladen.
• Akku niemals direkter Sonneneinstrahlung aussetzen.
• Aufladen nur in gut belüfteten Räumen mit geringer Feuchtigkeit.
• Akku niemals aufladen, wenn die Temperatur unter 0°C (32°F) oder über 40°C (104°F) liegt.
• Niemals zwei Ladegeräte zusammen - schließen.
• Niemals Gegenstände in die Akkuaufnahme stecken.
• Niemals einen Verstärker-Transformator beim Aufladen benutzen.
• Niemals einen Motorgenerator oder Gleichstrom zum Aufladen verwenden.
• Akku und Ladegerät niemals an Orten lagern, an denen die Temperatur 40°C (104°F) erreichen kann.
• Ladegerät immer bei 230 V Standard-Elektroanschlüssen benutzen. Die Benutzung des Ladegerätes bei höheren Spannungen kann zur Überhitzung und Beschädigung des Ladegerätes führen.
• Zwischen mehreren Ladevorgängen immer mindestens 15 Minuten Wartezeit einhalten, um eine Überhitzung des Ladegerätes zu vermeiden.
• Ladegerät immer von der Stromquelle trennen, wenn es nicht in Gebrauch ist.

Elektrische Energien können schwere Verletzungen verursachen!

Immer persönliche Schutzausrüstung tragen!

1. Technische Daten / Geräteelemente: Akku-Bohrmaschine HAZET 9230-2

Bohr-futter	1-13 mm
Akku Leistung	18V - 2Ah
Leerlauf / Free Speed links / leftrechts / right	0-560 / 0-1900 U/min
Gewicht / Weight	1,27kg

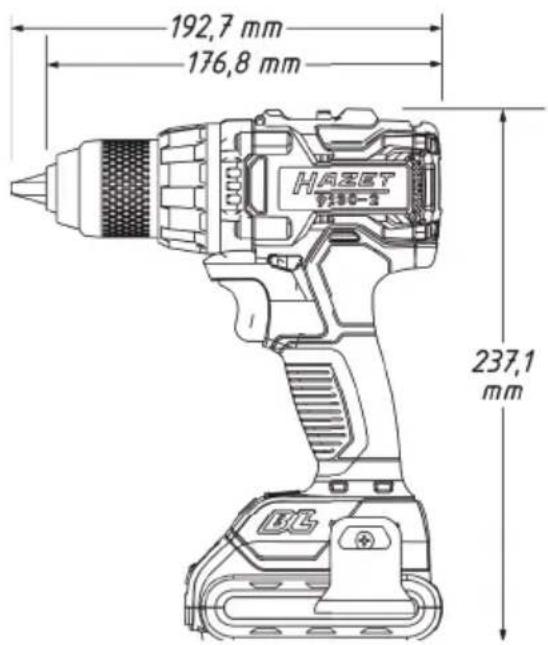

Abmessung	192,7 x 67 x 237,1mm
Drehmoment	60Nm
Stufen	15+1
Schalldruckpegel LpA / Sound Pressure	68 dB(A)
Schall-Leistungspegel LpW / Sound Power	79 dB(A)
Vibrationsbeschleunigung Schrauben	0,8 m/s ^2
Vibrationsbeschleunigung Bohren	2,3 m/s ^2
Rechts - Linkslauf	ja

Ladegerät HAZET 9212-03
Eingangsspannung 100 - 240 V~ 50/60	Hz 110 W
Ausgangsspannung 12 - 18 V - 4,0 A
Sicherheitszulassung CB, ETL, GS, ICES, PSE
Akku-Typ Li-Ion
Ladezeit 40 min

Zubehör optional Lieferumfang
HAZET Nr. Bezeichnung Die HAZET-Akku-Bohrmaschine wird in einem Kunstoffkoffer ausgeliefert, mit Gürtelclip
9212-02 Ersatz-Akku 2Ah Zum Lieferumfang gehören:
9212-05 Ersatz-Akku 5Ah HAZET 9230-2
		HAZET 9212-02 18V / 2,0A Ah Li-Ion Akku
		HAZET 9212-03 Schnellladegerät

Elektrische Energien können schwere Verletzungen verursachen!

Immer persönliche Schutzausrüstung tragen!

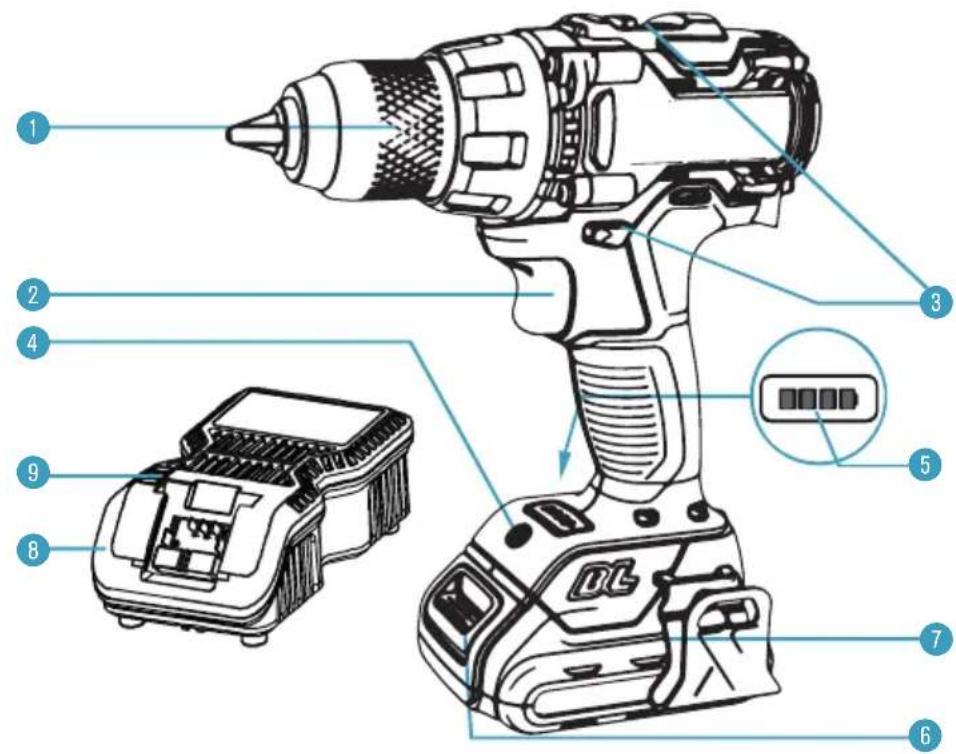

Pos.	Bezeichnung Pos. Bezeichnung
1	Bohrfutter 1-13 6 Akku Sicherheitsverschluss
2	Betätigungsknopf 7 Akku
3	Umschaltknopf Links-Rechts-Lauf / Gangwahlschalter	8	Ladegerät
4	LED-Arbeitslicht 9 Ladestandanzeige
5	Akku-Kapazitätsanzeige --

Elektrische Energien können schwere Verletzungen verursachen!

Immer persönliche Schutzausrüstung tragen!

Befestigung des Akkus:

• Akku einschieben bis er mit einem Klick einrastet.
• Nicht eingerastet kann der Akku vom Werkzeug abfallen, zerstört werden und / oder Sie oder umstehende Personen verletzen.
• Der Akku verfügt über eine Ladestandanzeige. Die 4-Stufen LED's (grün) dienen der Anzeige der Restkapazität.
• Wird der Betätigungsknopf gedrückt, erscheint für 5 Sek. der Akku-Ladezustand und kann abgelesen werden.
• Der Akku verfügt über einen Überhitzungsschutz und schützt die HAZET-Akku-Bohrmaschine und den Akku vor Überhitzung. Wird die max. Temperatur von 70°C erreicht, schaltet der Akku automatisch ab und die HAZET-Akku-Bohrmaschine kann nicht weiter betrieben werden.

Anzeige der Ladekapazität Status
1 LED	1 0 - 25 %
2 LED	1, 2		26 - 50 %
3 LED	1, 2, 3		51 - 75 %
4 LED	1, 2, 3, 4		76 - 100 %

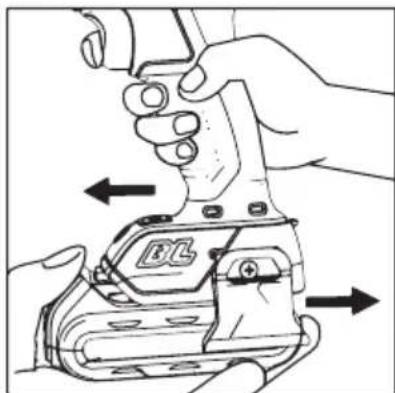

Lösen des Akkus:

- Sicherheitsverschluss drücken und dabei Akku vom Werkzeuggriff abziehen.

• Arbeitsbereich aufräumen.
- Unbefugte Personen aus dem Arbeitsbereich entfernen.
- Für ausreichende Beleuchtung und Belüftung am Arbeitsplatz sorgen.
- Sicherstellen, dass der Akku richtig eingesetzt und eingerastet ist.

Einstellen der Drehrichtung:

• Die Drehrichtung wird durch den Umschaltknopf eingestellt.
- Vorlauf und Rücklauf sind durch Pfeile dargestellt, welche am Gehäuse eingefräst sind.
- Mit Vorlauf dreht das Werkzeug im Uhrzeigersinn.
- Mit Rücklauf wird die Drehrichtung gegen den Uhrzeigersinn eingestellt.

Die Drehrichtung kann nicht bei laufender Bohrmaschine geändert werden.

Um die Drehrichtung umzuschalten, muss die Bohrmaschine angehalten werden und dann der Umschalt-Knopf zur Änderung der Drehrichtung betätigt.

Elektrische Energien können schwere Verletzungen verursachen!

Immer persönliche Schutzausrüstung tragen!

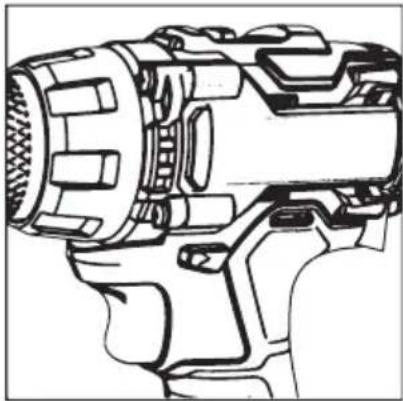

Rechts-/ Linkslauf:

Die Bit-Drehrichtung ist umkehrbar und wird mit einem Umschaltknopf über dem

Betätigungsknopf eingestellt. Zum Bohren wird der Rechtslauf verwendet.

Der Linkslauf dient dazu, Schrauben zu entfernen oder die Entfernung festsitzender Bohr-Bits zu unterstützen. Halten Sie die Bohrmaschine in normaler Betriebsposition:

• Wenn Sie den Umschaltknopf für Links-Rechts-Lauf am Werkzeug nach vorn (in Richtung Bohrfutter) stellen, aktivieren Sie den Rechtslauf.
• Wenn Sie den Umschaltknopf für Links-Rechts-Lauf am Werkzeug nach hinten (weg vom Bohrfutter) stellen, aktivieren Sie den Linkslauf.
• Wenn Sie den Umschaltknopf für Links-Rechts-Lauf in die mittlere Position stellen, wird der Betätigungsknopf blockiert, um bei Nichtgebrauch des Werkzeugs die Wahrscheinlichkeit einer versehentlichen Aktivierung zu verringern.

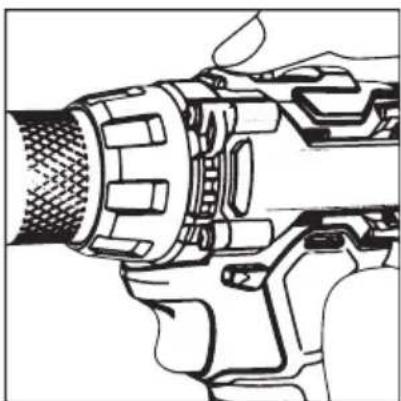

Gangwahlschalter für 2 Drehzahlen

Der Gangwahlschalter für hohe/niedrige Drehzahl ermöglicht es Ihnen, die optimale Drehzahl und das passende Drehmoment für die jeweilige Anwendung auszuwählen.

Zur Auswahl der niedrigen Drehzahl mit hohem Drehmoment schalten Sie die Bohrmaschine aus und warten, bis sich der Bohrer nicht mehr dreht.

Schieben Sie den Gangwahlschalter nach vorn (in Richtung Bohrfutter). Die Zahl „1“ wird angezeigt. Zur Auswahl der hohen Drehzahl mit geringem Drehmoment schalten Sie die Bohrmaschine aus und warten, bis sich der Bohrer nicht mehr dreht. Schieben Sie den Gangwahlschalter nach hinten (weg vom Bohrfutter). Die Zahl „2“ wird angezeigt.

Die Bohrmaschine dreht sich nur, wenn der Umschaltknopf für Links-Rechts-Lauf ganz nach links oder rechts gestellt ist.

Elektrische Energien können schwere Verletzungen verursachen!

Immer persönliche Schutzausrüstung tragen!

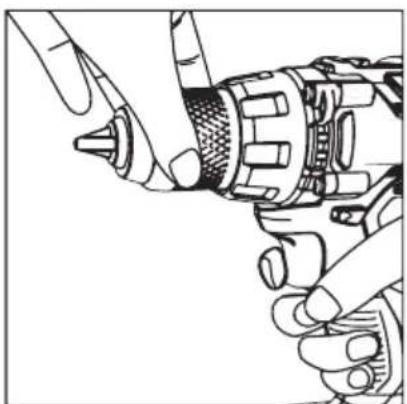

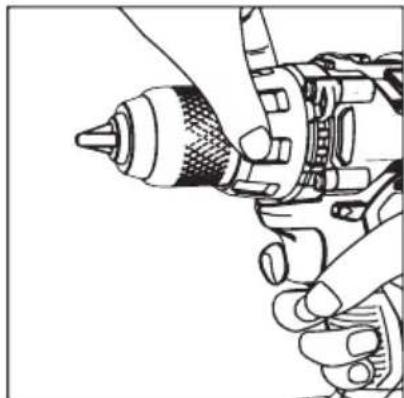

Einstellbare Drehmoment-Steuerung

Diese Bohrmaschine verfügt über 15 Drehmoment-Kupplungspositionen – darunter einen Bohrmodus –, die über die Drehmomentkupplung gesteuert werden. Alle Kupplungs-einstellungen sind auf dem Drehmoment-Einstellungsring deutlich gekennzeichnet. Drehen Sie den Drehmoment-Einstellungsring, um das Drehmoment zu ändern. Je größer die Zahl, desto höher die Drehmoment-Einstellung.

Durch die Steuerung des Drehmoments haben Sie eine bessere Kontrolle bei der Verwendung der Bohrmaschine für bestimmte Schraubarbeiten und vermeiden ein zu starkes Festziehen oder Überdrehen der Schrauben.

Verwenden Sie für Bohrarbeiten immer den Bohrmodus. Dazu muss das Dreieckszeichen auf der Vorderseite der Bohrmaschine in der Nähe des Drehmoment-Einstellungsrings auf das Bohr-Piktogramm zeigen.

Die richtige Einstellung hängt von der Art des verwendeten Materials und der Größe der Schraube ab. Wählen Sie die Option aus, die am besten zur Art des Bits, Verschlusses und Materials passt.

Wählen Sie den Bohrmodus für Bohrarbeiten und andere Anwendungen, bei denen es auf hohe Leistung ankommt, insbesondere bei Hartholz und Metall. Zur Auswahl des Bohrmodus drehen Sie die Drehmomentkupplung, bis das Dreieckszeichen auf der Vorderseite der Bohrmaschine in der Nähe des Drehmoment-Einstellungsrings auf das Bohr-Piktogramm zeigt.

Die Pfeile am Bohrfutter zeigen die Drehrichtung des Bohrfutterkörpers zum Einspannen bzw. Lösen des Bohrers an.

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

Betrieb:

• Betätigungsknopf gedrückt halten, Werkzeug läuft. Hierbei wird automatisch das Licht angestellt.
• Betätigungsknopf loslassen, Werkzeug stoppt.
• Die Geschwindigkeit/Drehzahl kann über die 15 Stufen und die Bohrstufe eingestellt werden.

LED-Arbeitslicht:

Die HAZET-Akku-Bohrmaschine verfügt über ein LED-Arbeitslicht. Dieses Arbeitslicht schaltet sich automatisch bei Betätigung des Werkzeuges ein und sorgt für eine optimale Ausleuchtung des Arbeitsbereiches, auch bei dunklen Arbeitsverhältnissen. Das Arbeitslicht schaltet sich bei Nichtbetätigung nach 15 Sek. automatisch aus.

Anmerkung:

Lautes Betriebsgeräusch! Unbedingt Gehörschutz tragen!

Schrauben anziehen und lösen:

- Zum Anziehen und Lösen einer Schraube ein Bit passend zur Schraubengröße aufsetzen.

Vorsicht!

• Bei zu lang andauerndem Schraubanzug, kann die Schraube zu stark angezogen wer - den und brechen.
• Schraubanzüge mit der Bohrmaschine immer im rechten Winkel zur Schraube ausführen.
  • Zum Bohren entsprechenden Bohrer auswählen!

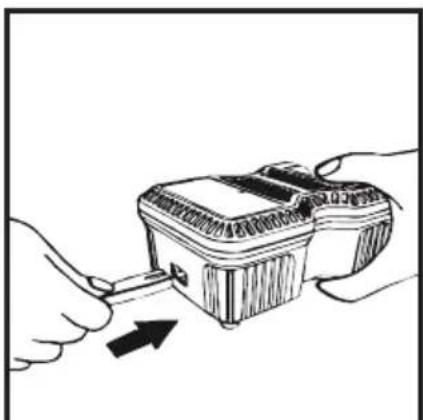

Vor Beginn des Ladevorganges:

• Die Spannung der Stromquelle mit der zugelassenen Spannung auf der Bezeichnungsplakette des Ladegerätes vergleichen.
- Beim Laden mit höherer als der zugelassenen Spannungen besteht Brandgefahr für das Ladegerät.
- Kabel auf Beschädigungen prüfen. Beschädigte Kabel müssen vor der Anwendung erneuert werden.
- Ladegerät mit der Stromquelle verbinden. Alle 3 Lade-LED's leuchten für 1 - 2 Sekunden auf.
- Akku kopfüber mit der Anschluss-Seite in das Ladegerät einschieben. Darauf achten, dass der Akku an der Bahn des Ladegerätes anliegt und die Kontakte einrasten.
- Erkennt das Ladegerät eine Überhitzung des Akkus, blinken alle 3 Lade-LED's zur selben Zeit. Entfernen Sie den Akku und lassen Sie das Ladegerät für ca. 40 Minuten abkühlen, bevor Sie den Ladevorgang fortsetzen.

Elektrische Energien können schwere Verletzungen verursachen! Immer persönliche Schutzausrüstung tragen!

Wird der Akku falsch in das Ladegerät eingesetzt, können die Anschlüsse des Ladegerätes verbiegen oder zerstört werden.

- Während des Ladevorganges wird der Ladezustand angezeigt:

- Weniger als 30% geladen: Alle 3 Lade-LED's blinken.

- Weniger als 60% geladen: Eine Lade-LED leuchtet, die anderen beiden blinken.

- Über 60% geladen: 2 LED's leuchten und eine blinkt.

- 100% geladen: Alle 3 Lade-LED's leuchten.

- Der Ladevorgang kann ungefähr 65 Minuten dauern. Wenn alle 3 Lade-LED's leuchten, ist der Ladevorgang abgeschlossen.

Nach Bei Funktionsstörungen Ladegerät sofort von der Stromquelle trennen! Akku ggf. neu einsetzen.

Fehlerbeseitigung / Vermeidung:

• Stecker niemals am Kabel aus der Steckdose ziehen.

- Immer am Stecker heraus ziehen, um Beschädigungen des Kabels zu vermeiden

- Ladegerät mit der Hand festhalten und Akku aus dem Ladegerät entnehmen.

- Der Akku und das Ladegerät erwärmen sich während des Ladevorganges leicht. Dies stellt keine Beeinträchtigung der Funktion dar. Bei der Handhabung ist entsprechende Vorsicht geboten.

- Nach Beendigung eines Ladevorganges bis zum Start eines neuen Ladevorganges 15 Minuten Wartezeit einhalten.

- Erkennt das Ladegerät eine Überhitzung des Akkus, blinken alle 3 Lade-LED's zur selben Zeit. Entfernen Sie den Akku und lassen Sie das Ladegerät für ca. 15 - 30 Minuten abkühlen, bevor Sie den Ladevorgang fortsetzen.

- Wird vom Ladegerät eine Störung des Akkus festgestellt, blinken 2 Lade-LED'S zur selben Zeit. Bitte entfernen Sie den Akku und lassen ihn für 15 – 30 Minuten abkühlen. Sollten beide Lade-LED's danach weiter blinken, könnte ein Defekt am Akku vorliegen. Bitte senden Sie den Akku umgehend zur Analyse ein.

- Wenn das Ladegerät ein Defekt hat, blinken alle 3 Lade-LED's zur selben Zeit. Bitte entfernen Sie den Akku und nehmen Sie das Ladegerät vom Stromnetz. Nach 2 Minuten stecken Sie den Stecker wieder in die Steckdose und legen den Akku ein. Sollten immer noch alle 3 Lade-LED's blinken, senden Sie das Ladegerät umgehend zur Analyse ein..

Elektrische Energien können schwere Verletzungen verursachen!

Immer persönliche Schutzausrüstung tragen!

Wartung und Pflege:

• Vor jeder Wartungs- oder Reparaturarbeit den Akku vom Werkzeug trennen.
• Steckschlüssel-Einsätze regelmäßig kontrollieren. Abgenutzte oder beschädigte Steckschlüssel-Einsätze können vom Werkzeug abrutschen oder die Effizienz herabsetzen und so den Motor schädigen.

Wartung des Motors:

- Die Motoreinheit-Windung / Wicklung / Spule ist der wichtigste Teil des Elektro-Werkzeugs. Werkzeug pfleglich behandeln, um sicher zu stellen, dass die Wicklung / Spule nicht beschädigt oder durch Wasser oder Öl nass wird.

Pflege:

- Der HAZET-Akku-Schlagschrauber sollte in regelmäßigen Abständen mit einem handelsüblichen lösemittelfreien Reiniger ohne Schleifzusätze behandelt werden.

Auf Staub kontrollieren:

• Staub kann mit einem weichen Tuch oder mit einem mit Seifenwasser befeuchteten Tuch entfernt werden.
• Keine Bleiche, chlorhaltige Reinigungsmittel, Benzin oder Verdünnung verwenden, da diese den Kunststoff beschädigen können.
• Kunststoffteile mit einem weichen, in Seifenwasser angefeuchteten Lappen reinigen und abtrocknen.

Ersatzteile:

• Nur Original-Ersatzteile des Herstellers verwenden.
• Falsche oder fehlerhafte Ersatzteile können zu Beschädigungen, Fehlfunktionen oder Totalausfall des Gerätes führen.
• Bei Verwendung nicht freigegebener Ersatzteile verfallen sämtliche Garantie-, Service-, Schadenersatz und Haftpflichtansprüche gegen den Hersteller oder seine Beauftragten, Händler und Vertreter.

Aufbewahrung und Lagerung:

Das Gerät ist unter folgenden Bedingungen zu lagern und aufzubewahren:

• Gerät trocken und staubfrei lagern.
- Gerät keinen Flüssigkeiten und / oder aggressiven Substanzen aussetzen
• Gerät nicht im Freien aufbewahren.
- Gerät für Kinder unzugänglich aufbewahren.
• Lagertemperatur -10°C bis +40°C.
• Relative Luftfeuchtigkeit max. 60%.

Elektrische Energien können schwere Verletzungen verursachen!

Immer persönliche Schutzausrüstung tragen!

Entsorgung:

• Alt-Akkus (Li Ion) und elektrische Geräte gehören nicht in den Hausmüll und sind über geeignete Sammelstellen zu entsorgen.
• Elektroschrott, Elektronikkomponenten, Schmier- und andere Hilfsstoffe unterliegen der Sondermüllbehandlung und dürfen nur von zugelassenen Fachbetrieben entsorgt werden!
• Die Verringerung von Umweltbelastungen und die Bewahrung der Umwelt stehen im Mittelpunkt unserer Aktivitäten!

Elektrische Energien können schwere Verletzungen verursachen!

Immer persönliche Schutzausrüstung tragen!

1. General information

Immer persönliche Schutzausrüstung tragen!

9230-2 BA I. 06.2018 / ∞ Ho / 114
