MWU 2015 - Mikrowelle Nabo - Kostenlose Bedienungsanleitung

Produkttyp	Mikrowelle
Marke	Nabo
Modell	MWU 2015
Fassungsvermögen	20 L
Leistung	800 W
Leistungsstufen	5 Stufen
Abmessungen (B x T x H)	452 x 352 x 262 mm
Gewicht	11.5 kg
Stromversorgung	230 V ~ 50 Hz
Stromverbrauch	1200 W
Steuerungstyp	Mechanische Drehregler
Anzeigetyp	Analogzeitschaltuhr
Funktionen	Auftauen, Aufwärmen, Kochen
Drehteller	Ja, Glas
Innenbeleuchtung	Ja
Türöffnung	Seitlich angeschlagen, Griff
Kindersicherung	Nein
Reinigung	Mit feuchtem Tuch abwischen
Sicherheitsmerkmale	Automatische Abschaltung, Türverriegelung
Ersatzteile	Glasdrehteller, Rollenring, Sicherung
Reparaturindex	6.5/10

Häufig gestellte Fragen - MWU 2015 Nabo

Wie stelle ich den Timer an der Nabo MWU 2015 Mikrowelle ein?

Drehen Sie den Timer-Drehregler im Uhrzeigersinn auf die gewünschte Garzeit (bis zu 60 Minuten). Die Mikrowelle startet automatisch.

Was soll ich tun, wenn die Mikrowelle nicht startet?

Überprüfen Sie, ob die Tür vollständig geschlossen, das Netzkabel eingesteckt und der Timer eingestellt ist. Wenn sie immer noch nicht startet, kontaktieren Sie den Support.

Kann ich Metallbehälter in der Mikrowelle verwenden?

Nein, Metall kann Funken verursachen und Schäden hervorrufen. Verwenden Sie mikrowellengeeignete Glas-, Keramik- oder Kunststoffbehälter.

Wie taue ich Lebensmittel mit dieser Mikrowelle auf?

Die MWU 2015 verfügt über eine Auftaufunktion. Stellen Sie den Timer auf die Auftaueinstellung (normalerweise markiert) und passen Sie die Zeit je nach Lebensmittelgewicht an.

Was ist die maximale Leistung der Nabo MWU 2015?

Die maximale Leistung beträgt 800 W.

Wie oft sollte ich die Mikrowelle reinigen?

Reinigen Sie nach jedem Gebrauch, um Speisereste zu vermeiden. Wischen Sie das Innere mit einem feuchten Tuch und mildem Reinigungsmittel ab.

Gibt es eine Kindersicherung?

Nein, die MWU 2015 hat keine Kindersicherung. Halten Sie Kinder während des Betriebs fern.

Was soll ich tun, wenn sich der Drehteller nicht mehr dreht?

Überprüfen Sie, ob der Glasdrehteller richtig auf dem Rollenring sitzt. Wenn nicht, justieren Sie ihn. Dreht er sich immer noch nicht, ersetzen Sie den Rollenring oder den Motor.

Kann ich die Mikrowelle ohne Drehteller verwenden?

Nein, der Drehteller sorgt für gleichmäßiges Erhitzen. Betreiben Sie sie nicht ohne ihn.

Wo finde ich Ersatzteile?

Ersatzteile wie Glasdrehteller, Rollenring und Sicherung sind bei autorisierten Nabo-Händlern oder online erhältlich.

BEDIENUNGSANLEITUNG MWU 2015 Nabo

Lesen Sie diese Anleitungen aufmerksam durch, bevor Sie Ihre Mikrowelle benutzen; bewahren Sie die Anleitungen auf. Ihre neue Mikrowelle wird Ihnen viele Jahre gute Dienste leisten; vorausgesetzt, Sie folgen den Anleitungen.

BEWAHREN SIE DIESE ANLEITUNGEN AUF

SICHERHEITSHINWEISE ZUR VERMEIDUNG DER GEFÄHRDUNG DURCH MIKROWELLENENERGIE

(a) Betreiben Sie die Mikrowelle nicht mit offener Tür, damit setzen Sie sich gefährlicher Mikrowellenstrahlung aus. Beschädigen und sabotieren Sie nicht die Sicherheitsverschlüsse.
(b) Legen Sie keine Gegenstände zwischen Tür und Dichtung und achten Sie darauf, dass sich keine Rückstände von Schmutz oder Reinigungsmitteln auf den Dichtungen ansammeln.
(c) WARNUNG: Sind Tür oder Dichtungen beschädigt, darf die Mikrowelle nicht betrieben werden; sie muss zunächst fachgerecht repariert werden.

HINWEIS

Wird das Gerät nicht sauber gehalten, so wird die Oberfläche angegriffen und die Lebensdauer verkürzt sich.

Technische Daten

Modell:	MWU	2015
Nennspannung: 230 V~50 Hz
Leistungsaufnahme (Mikrowelle): 1050 W
Ausgangsleistung (Mikrowelle): 700 W
Garraumkapazität:	20	Liter
Durchmesser Drehteller: ∅ 255 mm
Abmessungen: 440	x343x259mm
Gewicht (Netto): Ca. 11,4kg

WICHTIGE SICHERHEITSHINWEISE

Zur Vermeidung von Feuer, Stromschlag, Verletzung und Gefahren durch übermäßige Belastung durch Mikrowellenenergie folgen Sie beim Gebrauch des Geräts den nachstehenden Sicherheitshinweisen:

1. Warnung: Flüssigkeiten und andere Lebensmittel dürfen nicht in verschlossenen Behältern erwärmt werden; sie können explodieren.
2. Warnung: Reparaturen durch einen Nichtfachmann, die das Entfernen von Mikrowellenenergie-Schutzmechanismen erforderlich machen, sind gefährlich.

3. Dieses Gerät kann von Kindern im Alter von über 8 Jahren und von Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder fehlender Erfahrung oder Kenntnis verwendet werden, wenn sie unter Aufsicht stehen oder Anleitungen bezüglich der sicheren Verwendung des Geräts erhalten haben und die damit zusammenhängenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder unter 8 Jahren durchgeführt werden, und nur, wenn sie beaufsichtigt werden.

4. Bewahren Sie das Gerät außerhalb des Zugriffs von Kindern unter 8 Jahren auf.

5. Verwenden Sie nur Küchenutensilien, die zur Verwendung in Mikrowellen geeignet sind.

6. Die Mikrowelle muss regelmäßig gereinigt und Lebensmittelreste müssen entfernt werden.

7. Lesen und befolgen Sie die: „SICHERHEITSHINWEISE ZUR VERMEIDUNG DER GEFÄHRDUNG DURCH MIKROWELLENENERGIE“.

8. Beim Erhitzen von Lebensmitteln in Kunststoff- oder Papierbehältern lassen Sie wegen der möglichen Entzündung besondere Vorsicht walten.

9. Schalten Sie das Gerät aus und halten Sie die Tür geschlossen, wenn sich Rauch entwickelt, um mögliche Flammen zu ersticken.

10. Zerkochen Sie Ihre Speisen nicht.

11. Verwenden Sie die Mikrowelle nicht zu Aufbewahrungszwecken. Bewahren Sie keine Artikel wie Brot, Kekse usw. im Gerät auf.

12. Entfernen Sie Verschluss-Clips und Metallgriffe von Papier- und Kunststoffbehältern bzw. Tüten, bevor Sie diese in die Mikrowelle stellen.

13. Stellen Sie die Mikrowelle gemäß den mitgelieferten Installationsanleitungen auf.

14. Eier in der Schale und ganze hartgekochte Eier dürfen nicht in der Mikrowelle erhitzt werden; sie können explodieren, selbst nachdem die Mikrowelle ausgeschaltet wurde.

15. Dieses Gerät ist für den privaten Gebrauch und für ähnliche Anwendungen bestimmt, wie:

- Personalküchen in Geschäften, Büros und anderen Arbeitsumgebungen;

- Gebrauch durch Kunden in Hotels, Gasthöfen oder ähnlichen Wohneinrichtungen;

- Gutshäuser;

- Frühstückspensionen.

1. Ein beschädigtes Netzkabel muss durch einen autorisierten Kundendienst ausgetauscht werden, um Gefahren zu vermeiden.

2. Verwenden und lagern Sie das Gerät nicht im Freien.

3. Verwenden Sie die Mikrowelle nicht in unmittelbarer Nähe von Wasser, in einem feuchten Keller oder in der Nähe eines Schwimmbades.

4. Die Oberflächentemperatur kann während des Betriebs hoch sein. Oberflächen können während des Betriebs heiß werden. Schützen Sie das Netzkabel vor heißen Flächen und decken Sie keine Lüftungsöffnungen ab.

5. Lassen Sie das Netzkabel nicht herunterhängen.

6. Wird das Gerät nicht sauber gehalten, so wird die Oberfläche angegriffen und die Lebensdauer verkürzt sich.

7. Babyfläschchen und Babynahrung muss umgerührt oder geschüttelt werden und die Temperatur muss vor dem Füttern überprüft werden, um Verbrennungen zu vermeiden.

8. Das Erwärmen von Getränken in der Mikrowelle kann zu verzögertem Aufkochen führen; behandeln Sie diese Behälter besonders vorsichtig.

9. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

10. Das Gerät ist nicht zum Betrieb über einen externen Timer oder andere Fernwirksysteme vorgesehen.

11. Erreichbare Teil können während des Betriebs heiß werden. Halten Sie Kinder fern.

12. Verwenden Sie keinen Dampfstrahler zum Reinigen.
13. Das Gerät wird während des Betriebs heiß. Berühren Sie während des Betriebs keine Heizelemente in der Mikrowelle.
14. Verwenden Sie nur die für diese Mikrowelle empfohlene Temperatursonde. (für Mikrowelle mit Temperatursonde).
15. WARNUNG: Das Gerät und sein Zubehör werden während des Betriebs heiß. Berühren Sie während des Betriebs keine Heizelemente. Halten Sie Kinder unter 8 Jahren vom Gerät fern, sofern sie nicht beaufsichtigt sind.
16. Die Mikrowelle muss mit der dekorativen Tür geöffnet betrieben werden. (für Mikrowelle mit dekorativer Tür).
17. Die Oberfläche kann sehr heiß werden.
18. Die Mikrowelle ist zum Erhitzen von Lebensmitteln und Getränken vorgesehen. Das Trocknen von Lebensmitteln oder Kleidung und das Aufheizen von Heizkissen, Hausschuhen, Schwämmen, feuchten Tüchern und dergleichen kann zu Verletzungen oder Feuer führen.

LESEN SIE DIE ANLEITUNGEN AUFMERKSAM DURCH UND BEWAHREN SIE SIE FÜR SPÄTERES NACHSCHLAGEN AUF

Geerdeter Anschluss zur Vermeidung von Verletzungen

GEFAHR

Stromschlaggefahr! Das Berühren interner Komponenten kann zu schweren Verletzungen oder Tod führen. Demontieren Sie das Gerät nicht.

WARNUNG

Stromschlaggefahr! Unsachgemäße Erdung kann zu Stromschlag führen. Das Gerät muss an einer geerdeten Steckdose angeschlossen werden.

Dieses Gerät muss geerdet sein. Bei Kurzschluss verringert die Erdung die Stromschlaggefahr. Dieses Gerät wird mit einem Kabel mit Erdung und Schukostecker geliefert. Das Gerät muss an einer geerdeten Steckdose angeschlossen werden.

Wenden Sie sich im Zweifel an einen Elektriker. Falls Sie ein Verlängerungskabel verwenden, muss dieses ebenfalls geerdet sein.

1. Das Gerät wird mit einem kurzen Kabel geliefert, damit es nicht zur Stolperfalle wird.

2. Falls Sie ein Verlängerungskabel verwenden:

1) Die Kapazität des Verlängerungskabels muss mindestens der Kapazität des Anschlusskabels entsprechen.

2) Das Verlängerungskabel muss geerdet sein.

3) Verlegen Sie das Kabel so, dass es nicht herunterhängt oder zur Stolperfalle wird.

REINIGUNG

Ziehen Sie zunächst den Netzstecker.

1. Reinigen Sie den Garraum mit einem feuchten Tuch.
2. Waschen Sie Zubehörteile im Spülwasser ab.
3. Türrahmen und Dichtung müssen vorsichtig mit einem feuchten Tuch gereinigt werden.
4. Verwenden Sie keine aggressiven Reinigungsmittel oder Metallschaber, damit beschädigen Sie die Oberfläche und das Glas.
5. Tipp zum Reinigen des Garraums: Geben Sie eine halbe Zitrone und 300 ml Wasser in eine Schale und erhitzen Sie es mit 100 % Mikrowellenleistung für 10 Minuten. Wischen Sie mit einem weichen Tuch nach.

UTENSILIEN

VORSICHT

Verletzungsgefahr

Die Mikrowelle muss von einem Fachmann repariert werden.

Unter „Materialien, die in der Mikrowelle verwendet/nicht verwendet werden können“ finden Sie nichtmetallische Küchenutensilien, die nicht mikrowellengeeignet sind. Im Zweifel testen Sie die Utensilien wie folgt.

Utensilientest:

1. Füllen Sie 250 ml kaltes Wasser in einen mikrowellengeeigneten Behälter und legen Sie das Küchenutensil hinein.
2. Kochen Sie alles für 1 Minute auf Höchstleistung.
3. Fassen Sie das Küchenutensil vorsichtig an. Ist es warm, so ist es nicht mikrowellengeeignet.
4. Überschreiten Sie nicht 1 Minute Kochzeit.

Materialien, die in der Mikrowelle verwendet werden können

Utensilien	Anmerkungen
Aluminiumfolie Nur zur Abschirmung. Kleine Stücke können zum Abdecken von dünnen Fleisch oder Geflügel verwendet werden, um ein Zerkochen zu vermeiden. Es kann zu Funkenbildung kommen, wenn die_Folie zu dicht an der Wandung ist. Die Folie muss zumindest 2,5 cm von der Wandung entfernt sein.
Bräunungsschüssel	Folgen Sie den Anleitungen des Herstellers. Der Boden der Bräunungsschüssel muss sich mindestens 5 mm über dem Drehteller befinden. Eine unsachgemäße Verwendung kann dazu führen, dass der Drehteller bricht.
Geschirr Nur mikrowellengeeignet. Folgen Sie den Anleitungen des Herstellers. Benutzen Sie kein gesprungenes oder beschädigtes Geschirr.
Glaskrüge Nehmen Sie stets den Deckel ab. Nur zum Erwärmen von Lebensmitteln verwenden. Die meisten Glaskrüge sind nicht hitzebeständig und können brechen.
Gläser Nur hitzebeständige Gläser. Achten Sie darauf, dass sie keinen Metallrand haben. Benutzen Sie kein gesprungenes oder beschädigtes Geschirr.
Kochbeutel Folgen Sie den Anleitungen des Herstellers. Nicht mit Metallclip verschließen. Machen Sie Einschnitte, damit der Dampf entweichen kann.
Papierteller und Tassen Nur für kurzes Erwärmen. Lassen Sie die Mikrowelle während dieser Zeit nicht unbeobachtet.
Papiertücher Zum Abdecken der Lebensmittel beim Aufwärmen und zum Absorbieren von Fett. Lassen Sie die Mikrowelle während dieser Zeit nicht unbeobachtet.
Pergamentpapier Zum Abdecken als Spritzschutz oder Umwickeln beim Dünsten.
Kunststoff Nur mikrowellengeeignet. Folgen Sie den Anleitungen des Herstellers. Muss als „mikrowellengeeignet“ gekennzeichnet sein. Einige Kunststoffbehälter weichen auf, wenn die Speisen zubereitet werden. Kochbeutel und geschlossene Plastiktüren müssen eingeritzt werden, damit der Dampf entweichen kann.
Frischhaltefolie Nur mikrowellengeeignet. Zum Abdecken während der Zubereitung, damit keine Flüssigkeit verloren geht. Die Frischhaltefolie darf die Lebensmittel nicht berühren.
Thermometer Nur mikrowellengeeignet (Fleisch- und Süßwarenthermometer).
Wachspapier Zum Abdecken als Spritzschutz und damit keine Flüssigkeit verloren geht.

Materialien, die nicht in der Mikrowelle verwendet werden können

Utensilien	Anmerkungen
Aluminiumschale Verursacht Funkenbildung. Geben Sie die Speisen auf einen mikrowellengeeigneten Teller.
Karton mit Metallgriff Verursacht Funkenbildung. Geben Sie die Speisen auf einen mikrowellengeeigneten Teller.
Metallische Küchenutensilien	Metall schirmt die Speisen von der Mikrowellenenergie ab. Metallverzierungen können zu Funkenbildung führen.
Metallclips Können zu Funkenbildung und Feuer führen.
Papiertüten Können zu Feuer führen.
Schaumstoff Schaumstoff kann schmelzen und den Inhalt bei hohen Temperaturen verunreinigen.
Holz Holz trocknet in der Mikrowelle aus und kann springen.

MIKROWELLE AUFSTELLEN

Übersicht

Nehmen Sie die Mikrowelle und alle Materialien aus der Verpackung und aus dem Garraum.

Ihre Mikrowelle wird mit folgenden Zubehörteilen geliefert:

Glasteller	1
Drehtellerring	1
Bedienungsanleitung	1

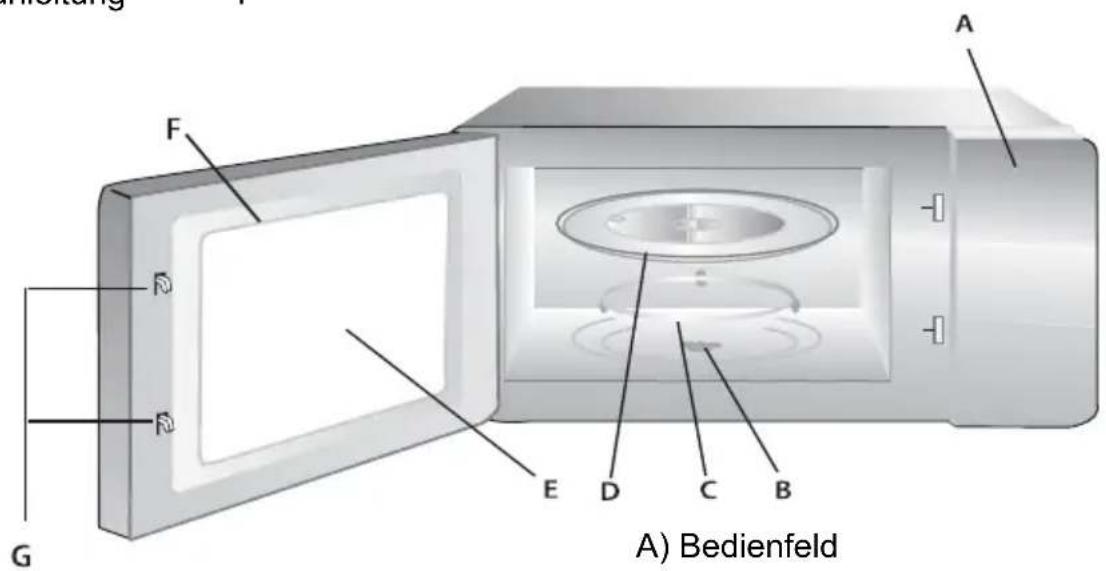

A) Bedienfeld
B) Drehtellerwelle
C) Drehtellerring
D) Glasteller
E) Sichtfenster
F) Tür
G) Sicherheitsverschlusssystem

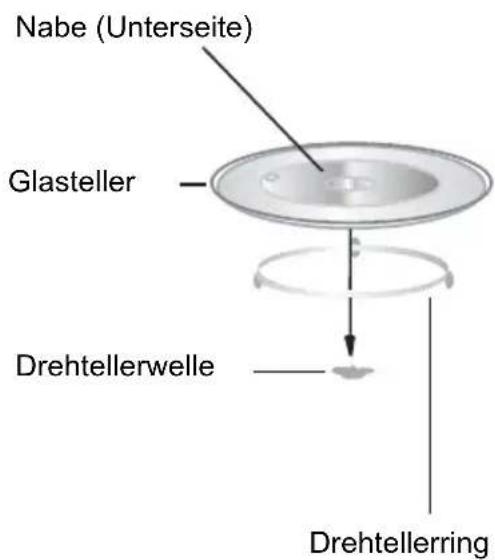

Drehteller einsetzen

a. Setzen Sie den Drehteller keinesfalls verkehrt herum ein. Der Drehteller darf in seiner Bewegung nicht behindert werden.
b. Drehteller und Drehtellerring müssen stets verwendet werden.
c. Speisen und deren Behälter werden auf den Drehteller gestellt.
d. Werden Drehteller oder Drehtellerring beschädigt, so wenden Sie sich bitte an Ihren Fachhändler.

Unterbau-Montageanleitung für die Mikrowelle

Wichtige Hinweise

1. Entfernen Sie alles aus dem Schrank und zerbrechliche Teile aus angrenzenden Schränken.

2. Der Schrank muss zur Montage den folgenden Bedingungen entsprechen:

3. Stärke des Bodens 16 - 19 mm.

4. Breite mindestens 500 mm.
   • Die Installationstiefe unterhalb des Schranks muss mindestens 320 mm bis zur Wand betragen.
5. Der Schrank darf keine Sprünge, Splitter oder andere Schäden haben. Alle Verbindungen müssen stabil sein.

6. Der Schrank muss zur Aufnahme einer Last von mindestens 40 kg konzipiert sein.

7. Die Wandbefestigung des Schranks muss stabil und mit mindestens 2 Schrauben fest in der Wand verankert sein.

8. Wichtig! Installieren Sie die Mikrowelle nicht direkt über einem Herd!
9. Eine Steckdose muss sich in unmittelbarer Nähe befinden.
10. Wichtig! Schließen Sie das Gerät erst nach erfolgter Installation am Strom an!
11. Das Gerät darf nicht unter Schränken mit einem Leuchtband installiert werden.
12. Die Montagehöhe muss mindestens 850 mm über dem Boden sein.

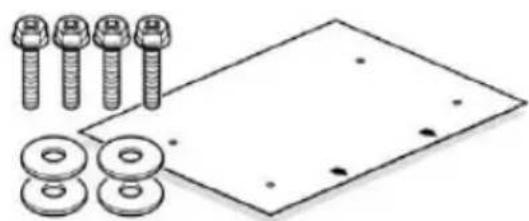

Beschreibung der Einzelteile

(A) Schrauben (30 mm) 4 Stück
(B) Unterlegscheiben 4 Stück
(C) Bohrschablone 1 Stück

Installation

1. Legen Sie die Bohrschablone auf den Boden des Wandschranks. Die Vorderkante der Schablone muss genau an der Vorderkante des Schrankes anliegen. Beachten Sie die 2 Pfeile auf der Schablone.
2. Befestigen Sie die Schablone mit Klebeband, sodass sie nicht verrutscht.

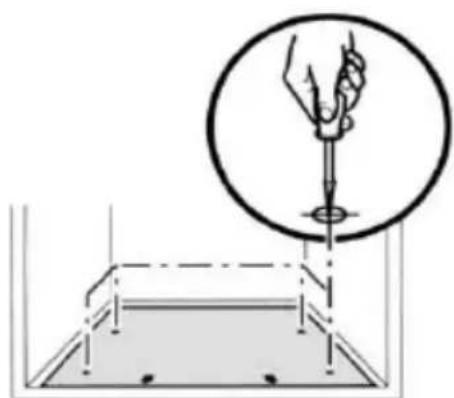

1. Bohren Sie mit einem 7-mm-Bohrer 4 Löcher durch die Bohrschablone und den Boden Ihres Schrankes.

1. Entfernen Sie die Bohrschablone.

1. Entfernen Sie die 4 Blindstopfen oben in der Mikrowelle.

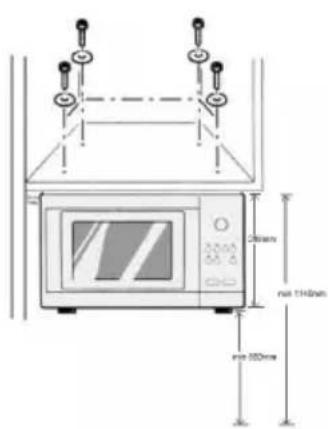

1. Schrauben Sie die Mikrowelle mit 4 Schrauben und Unterlegscheiben am Boden des Schrankes an.

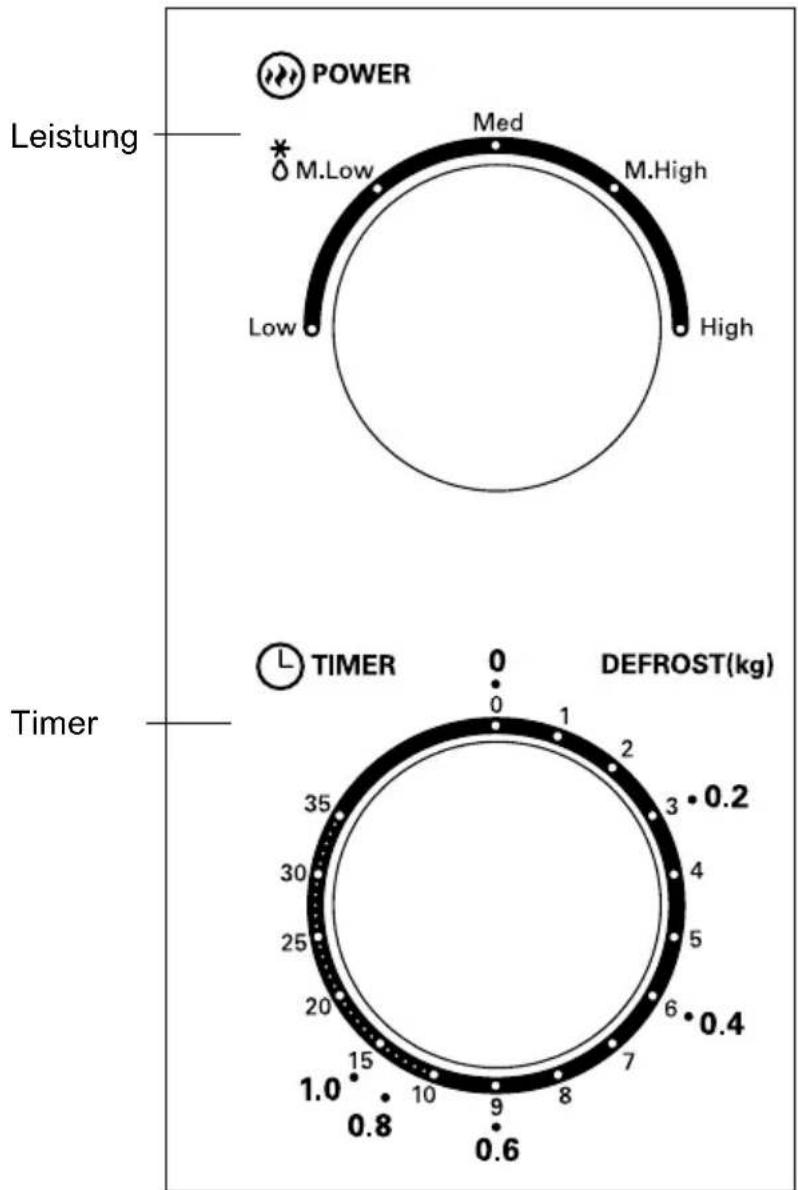

BEDIENUNGSHINWEISE Bedienfeld und Funktionen Bedienungshinweise

1. Einstellen der Leistungsstufe mit dem Drehknopf für die Leistungsstufe.
2. Einstellen der Zubereitungszeit mit dem Timer-Drehknopf gemäß Kochbuch.
3. Die Mikrowelle beginnt automatisch mit der Zubereitung, sobald Leistungsstufe und Zubereitungszeit eingestellt sind.
4. Nach dem Ablauf der Zubereitungszeit hören Sie einen Signalton und die Mikrowelle schaltet sich aus.
5. Bei Nichtgebrauch muss der Timer stets auf „0“ stehen.

Funktion/Leistungsstufe	Leistung	Verwendung
Niedrig 17 % Mikrowelle. Eiscreme antauen
Mittel bis niedrig (Auftauen)	33% Mikrowelle. Suppen, Butter antauen oder auftauen
Mittel	55% Mikrowelle. Eintopf, Fisch
Mittel bis hoch 77%	Mikrowelle. Reis, Fisch, Hähnchen, Hackfleisch
Hoch 100% Mikrowelle. Aufwärmen, Milch, Wasser kochen, Gemüse, Getränke

Hinweis: Wenn Sie Speisen aus der Mikrowelle nehmen, must die Leistung ausgeschaltet sein und der Timer auf „0“ (Null) stehen. Nichtbeachtung und der Betrieb der Mikrowelle ohne Speisen kann zu Überhitzung und Schäden an der Magnetfeldröhre führen.

Störungsbehebung

Normal
Mikrowelle störtFernsehempfang	Radio- und Fernsehempfang können durch den Betrieb der Mikrowelle gestört werden. Das entspricht der Störung durch kleine Elektrogeräte wie Mixer,Staubsauger oder Ventilator.Das ist normal.
Ofenlicht dunkel	Bei der Zubereitung mit einer niedrigenLeistungsstufe kann das Licht dunkel erscheinen.Das ist normal.
Dampf schlägt sich an der Tür nieder, heiße Luft kommt aus den Lüftungsschlitzen	Während der Zubereitung können die Speisen dampfen. Der meiste Dampf wird durch die Lüftungsschlitze nach außen geleitet. Etwas Dampf kann sich an kühlen Stellen, wie der Tür,niederschlagen. Das ist normal.
Mikrowelle wurde versehentlich ohne Speisen gestartet.	Betreiben Sie die Mikrowelle nicht ohne Speisen. Das ist gefährlich.

Störung	Mögliche Ursache	Lösungsvorsch
Mikrowelle kann nicht eingeschaltet werden.	(1) Netzstecker ist nicht fest in der Steckdose.	Ziehen Sie den Netzstecker.Schließen Sie ihn nach 10 Sekunden wieder an.
	(2) Sicherung durchgebrannt.	Tauschen Sie die Sicherung aus bzw. Setzen Sie den Sicherungsautomaten zurück.
	(3) Steckdose defekt.	Testen Sie die Steckdose mit einem anderen Elektrogerät.
Mikrowelle heizt nicht.	(4) Tür nicht ordnungsgemäß geschlossen.	Schließen Sie die Tür.
Drehteller macht während des Betriebs Geräusche	(5) Verschmutzter Ring und Boden.	Siehe „Mikrowelle warten“ zu Reinigungshinweisen.

hlag

Entsorgen Sie das Gerät nicht mit dem Hausmüll, geben Sie es an einer Sammelstelle für Elektroschrott ab. Entsorgen Sie das Gerät NICHT mit dem Hausmüll. Geben Sie das Gerät an einer Sammelstelle für Elektroschrott ab.

Vertrieb durch:

BAYTRONIC HandelsgmbH

Harterfeldweg 4

A-4481 Asten

BAYTRONIC HandelsgmbH

Harterfeldweg 4

A-4481 Asten
