Marke	Nabo
Modell	MWE 2050
Produkttyp	Solo-Mikrowelle
Fassungsvermögen	20 Liter
Leistungsabgabe	800 W
Stromverbrauch	1200 W
Spannung	230 V / 50 Hz
Abmessungen (B x T x H)	45.2 x 35.8 x 26.2 cm
Innenabmessungen	30.0 x 30.0 x 18.0 cm
Gewicht	11.5 kg
Steuerungstyp	Digitales Touchpad mit Drehregler
Display	LED-Digitalanzeige
Funktionen	Auftauen, Automatisches Kochen, Timer, Uhr, Mehrstufengaren
Auftaumodi	Nach Gewicht und nach Zeit
Automatische Kochprogramme	8 voreingestellte Menüs
Drehteller-Durchmesser	27.0 cm
Material	Edelstahl-Innenraum
Türöffnung	Seitenöffnung mit Griff
Kindersicherung	Ja
Reinigung	Innenraum mit feuchtem Tuch abwischen; Scheuermittel vermeiden
Zubehör	Glasteller, Drehring

Häufig gestellte Fragen - MWE 2050 Nabo

Wie stelle ich die Uhr an meiner Nabo MWE 2050 Mikrowelle ein?

Drücken Sie einmal die Uhr-Taste. Stellen Sie die Stunden mit dem Drehregler ein, drücken Sie erneut die Uhr-Taste, stellen Sie die Minuten ein und drücken Sie zur Bestätigung die Uhr-Taste.

Kann ich Metallbehälter in dieser Mikrowelle verwenden?

Nein, Metall kann Funken verursachen und die Mikrowelle beschädigen. Verwenden Sie nur mikrowellengeeignete Behälter aus Glas, Keramik oder Kunststoff, die für die Mikrowelle gekennzeichnet sind.

Wie taue ich Lebensmittel mit der MWE 2050 auf?

Drücken Sie die Auftauen-Taste. Wählen Sie mit dem Drehregler den Modus nach Gewicht oder Zeit, geben Sie das Gewicht oder die Zeit ein und drücken Sie Start. Die Mikrowelle passt die Leistung automatisch an.

Was macht die Funktion 'Automatisches Kochen'?

Automatisches Kochen bietet voreingestellte Programme für gängige Lebensmittel wie Pizza, Popcorn, Gemüse usw. Wählen Sie mit dem Drehregler die Lebensmittelart aus und drücken Sie Start für optimales Garen.

Warum macht meine Mikrowelle laute Geräusche?

Stellen Sie sicher, dass der Drehteller und der Drehring richtig sitzen. Ein lautes Geräusch kann auf einen defekten Drehtellermotor oder abgenutzte Rollen hindeuten. Wenn das Problem weiterhin besteht, wenden Sie sich an den Support.

Wie reinige ich das Innere der Mikrowelle?

Wischen Sie das Innere mit einem weichen, feuchten Tuch und mildem Reinigungsmittel ab. Bei hartnäckigen Flecken erhitzen Sie eine Schüssel Wasser mit Zitronensaft für 2 Minuten, um Rückstände zu lösen. Verwenden Sie niemals Scheuermittel.

Kann ich die Mikrowelle leer betreiben?

Nein, der Leerlauf kann das Magnetron beschädigen. Stellen Sie immer Lebensmittel oder ein Glas Wasser hinein, wenn Sie die Mikrowelle betreiben.

Wie aktiviere ich die Kindersicherung?

Halten Sie die Stopp/Löschen-Taste 3 Sekunden lang gedrückt. Ein Vorhängeschloss-Symbol erscheint auf dem Display. Wiederholen Sie den Vorgang, um zu entsperren.

Was soll ich tun, wenn die Mikrowelle mitten im Betrieb stoppt?

Überprüfen Sie, ob die Tür vollständig geschlossen ist. Wenn das Problem weiterhin besteht, ziehen Sie den Netzstecker für 5 Minuten und stecken Sie ihn wieder ein. Wenn es immer noch nicht funktioniert, wenden Sie sich an einen qualifizierten Techniker.

Wie kann ich die Leistungsstufe ändern?

Geben Sie die Garzeit ein, drücken Sie dann die Leistung-Taste und wählen Sie mit dem Drehregler die Leistungsstufe (1-100 %). Drücken Sie Start, um mit dem Garen auf der gewählten Stufe zu beginnen.

BEDIENUNGSANLEITUNG MWE 2050 Nabo

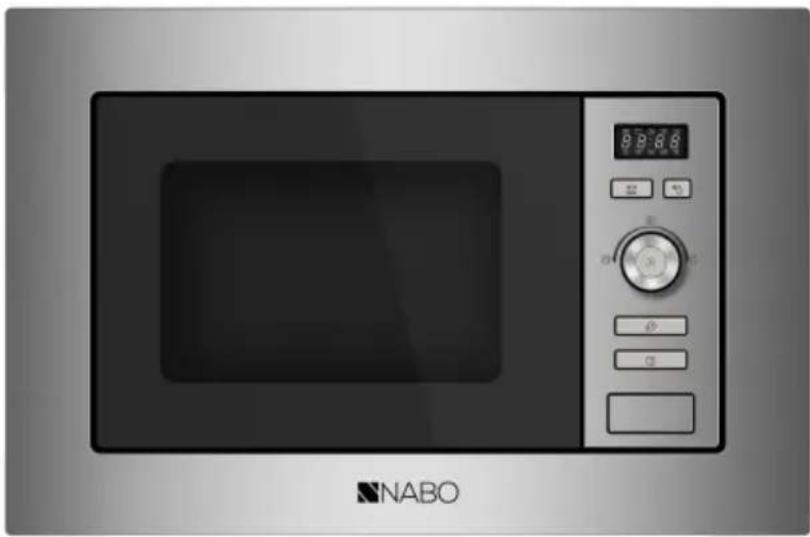

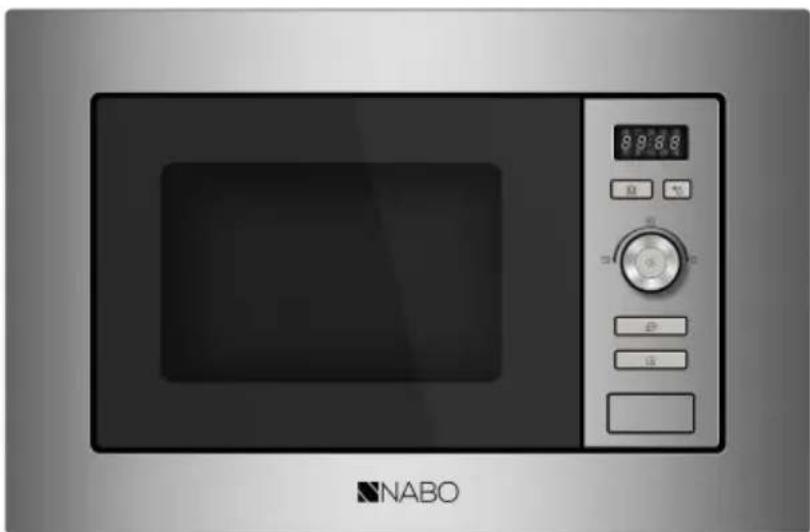

Mikrowellenofen BEDIENUNGSANLEITUNG

MODELL: MWE 2050

Lesen Sie diese Bedienungsanleitung vor der Benutzung Ihres Mikrowellenofens gründlich durch und bewahren Sie sie danach sicher auf.

Wenn Sie den Anleitungen dieser Bedienungsanleitung folgen, dann wird Ihnen Ihr Mikrowellenofen viele Jahre lang gute Dienste leisten.

BEWAHREN SIE DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG AUF

Baytronic Handels GmbH, Harterfeldweg 4; A-4481 Asten www.nabo.at

VORSICHTSMASSNAHMEN ZUR VERMEIDUNG EINER MÖGLICHEN AUSSETZUNG GEGENÜBER MIKROWELLENSTRAHLUNG

(a) Versuchen Sie nicht, diesen Mikrowellenofen bei geöffneter Mikrowellenofentür zu betreiben, weil Sie dadurch gefährlicher Mikrowellenstrahlung ausgesetzt werden können. Die Sicherheitsverriegelungen dürfen weder umgangen noch modifiziert werden.
(b) Stellen/Legen Sie keine Gegenstände in den Bereich zwischen Garraum und Mikrowellenofentür und verhindern Sie, dass sich Schmutz und/oder Reinigungsmittelrückstände auf den Dichtungsoberflächen ansammeln.
(c) ACHTUNG: Wenn die Mikrowellenofentür oder die Mikrowellenofentürdichtungen beschädigt sind, dann darf der Mikrowellenofen erst dann wieder betrieben werden, wenn er durch eine kompetente Person repariert wurde.

HINWEIS

Wenn das Gerät nicht in einem sauberen Zustand gehalten wird, kann seine Oberfläche beschädigt und die Lebensdauer des Geräts verkürzen werden und möglicherweise gefährliche Situationen entstehen.

Technische Daten

Modell: MWE 2050
Nennspannung: 230 V~50 Hz
Leistungsaufnahme (Mikrowelle): 1250 W
Nennausgangsleistung (Mikrowelle): 800 W
Nenneingangsleistung (Grill): 1000 W
Mikrowellenofengarraumvolumen: 20 l
Drehscheibendurchmesser: ∅ 245 mm
Außenabmessung: 595 x 343,5 x 388 mm
Eigengewicht: Ca. 15 kg

WICHTIGE SICHERHEITSHINWEISE WARNUNG

Befolgen Sie bei der Benutzung des Geräts die nachstehend aufgeführten grundlegenden Sicherheitsmaßnahmen, um die Gefahr von Brand, Stromschlag, Personenverletzungen oder dem übermäßiger Mikrowellenofenstrahlung ausgesetzt werden zu reduzieren:

1. Lesen und befolgen Sie „VORSICHTSMASSNAHMEN ZUR VERMEIDUNG EINER MÖGLICHEN AUSSETZUNG GEGENÜBER MIKROWELLENSTRAHLUNG“.

2. Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder unzureichenden Erfahrungen und Kenntnissen benutzt werden, wenn sie beaufsichtigt werden oder sie in die sichere Benutzung des Gerätes eingewiesen wurden und die mit der Benutzung verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern unter 8 Jahren durchgeführt werden und Kinder ab 8 Jahre müssen beaufsichtigt werden. Halten Sie Kinder unter 8 Jahre vom Gerät fern, wenn sie nicht beaufsichtigt werden.

3. Halten Sie sowohl das Gerät als auch sein Kabel außerhalb der Reichweite von Kindern unter 8 Jahren.

4. Wenn das Netzkabel beschädigt wurde, muss es entweder vom Hersteller, einem autorisierten Servicecenter oder ähnlich qualifiziertem Personal ausgetauscht werden, um Gefahren vorzubeugen. (für Geräte mit Y-Zubehör)

5. ACHTUNG: Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie die Mikrowellenofeninnenbeleuchtung wechseln, um Stromschlag vorzubeugen.

6. ACHTUNG: Für Nichtfachleute ist die Ausführung der Wartungs- und Reparaturarbeiten gefährlich, bei denen eine vor Mikrowellenstrahlung schützende Abdeckung entfernt wird.

7. ACHTUNG: Flüssigkeiten und Nahrungsmittel dürfen nicht in verschlossenen Behältern erhitzt werden. Explosionsgefahr.
8. Lassen Sie den Mikrowellenofen nicht unbeaufsichtigt, wenn Sie Nahrungsmittel in Kunststoff- oder Papierverpackungen erhitzen, weil diese sich entzünden können.
9. Benutzen Sie nur mikrowellengeeignete Utensilien.
10. Wenn Rauch entsteht, dann schalten Sie das Gerät aus oder trennen Sie es vom Stromnetz und lassen Sie die Gerätetür geschlossen, um die Flammen zu ersticken.
11. Das Erhitzen von Getränken in einem Mikrowellenofen kann zu einem verzögerten eruptiven kochen führen. Seien Sie deshalb bei der Handhabung der Verpackung vorsichtig.
12. Der Inhalt von Saugflaschen und Babynahrung in Gläsern muss umgerührt oder geschüttelt werden. Überprüfen Sie vor dem Füttern des Babys die Temperatur der Babynahrung bzw. der Babymilch, um Verbrennungen vorzubeugen.
13. Ungeschälte Eier und hartgekochte Eier sollten nicht in einem Mikrowellenofen erhitzt werden, weil diese selbst dann noch explodieren können, wenn das Erhitzen im Mikrowellenofen bereits abgeschlossen ist.
14. Reinigen Sie den Mikrowellenofen regelmäßig und entfernen Sie dabei alle Nahrungsmittelreste.

15. Das nicht sauber halten des Mikrowellenofens kann zur Zerstörung der Oberflächenbeschichtung und in Folge dessen zu einer verkürzten Lebensdauer des Geräts und der Entstehung gefährlicher Situationen führen.

16. Benutzen Sie nur einen für diesen Mikrowellenofen empfohlenen Temperaturfühler (für Mikrowellenöfen mit der Möglichkeit, einen Temperaturmessfühler benutzen zu können).

17. Der Mikrowellenofen muss mit geöffneter Ziertür betrieben werden (für Mikrowellenöfen mit Ziertür).

18. Dieses Gerät ist für die Benutzung im Haushalt und ähnlichen Anwendungen bestimmt, wie beispielsweise:

19. Mitarbeiter-Küchenbereiche in Geschäften, Büros und anderen Arbeitsumgebungen;

20. Durch Kunden in Hotels, Motels und anderen Wohnumgebungen;
21. Landwirtschaftshäusern;

22. Umgebungen in der Art wie Frühstückspensionen.

23. Der Mikrowellenofen ist für das Erwärmen von Speisen und Getränken vorgesehen. Das Trocknen von Nahrungsmitteln und Kleidung und das Erhitzen von Wärmekissen, Hausschuhen, Schwämmen, feuchten Tüchern usw. kann zu Personenverletzungen, Brand oder Funkenbildung führen.

24. Nahrungsmittel- und Getränkebehälter aus Metall dürfen nicht im Mikrowellenofen benutzt werden.
25. Das Gerät darf nicht mit einem Dampfreiniger gereinigt werden.

26. Achten Sie darauf, dass Sie die Drehscheibe nicht verschieben, wenn Sie Gefäße aus dem Gerät nehmen. (Für festinstallierte und eingebaute Geräte mit einer Einbauhöhe größer oder gleich 900 mm über dem Boden, die eine herausnehmbare Drehscheibe besitzen. Ausgenommen hiervon sind Geräte mit horizontal nach unten hin öffnender Gerätetür.)

27. Das Gerät ist für die Benutzung als eingebautes Gerät bestimmt.

28. Ein Dampfreiniger darf für die Reinigung des Geräts nicht benutzt werden.
29. Die Oberfläche eines Einschubs kann heiß werden.
30. ACHTUNG: Das Gerät und seine zugänglichen Teile werden während der Benutzung heiß. Achten Sie besonders darauf, keines der Heizelemente zu berühren. Halten Sie Kinder unter 8 Jahre vom Gerät fern, wenn sie nicht beaufsichtigt werden.
31. Das Gerät wird während der Benutzung heiß. Achten Sie besonders darauf, keines der Heizelemente im Inneren des Mikrowellenofens zu berühren.
32. ACHTUNG: Während der Benutzung können zugängliche Teile heiß werden. Kleinkinder sollten vom Gerät ferngehalten werden.
33. Das Gerät darf nicht hinter einer Außentür eingebaut werden, um einer Überhitzung vorzubeugen. (Ausgenommen Geräte mit Ziertür.)
34. ACHTUNG: Wenn das Gerät im Modus Kombiniertes Garen betrieben wird, dann sollten Kinder den Mikrowellenofen aufgrund der erzeugten Temperaturen nur unter der Aufsicht von Erwachsenen benutzen.
35. Verwenden Sie keine scharfen, aggressiven Reiniger oder scharfe Metallkratzer, um das Glas der Mikrowellenofentür zu reinigen, weil dadurch die Oberfläche zerkratzt und dies zum Zerspringen des Glases führen kann.

LESEN SIE ALLE INFORMATIONEN GRÜNDLICH DURCH UND BEWAHREN SIE SIE FÜR ZUKÜNFTIGE REFERENZEN GUT AUF.

Für die Verringerung der Verletzungsgefahr für die Personen, die die Installation erden

GEFAHR

Gefahr von elektrischem Schock

Das Berühren irgendwelcher internen Komponenten kann zu schweren

Körperverletzungen oder zum Tod führen. Nehmen Sie das Gerät nicht auseinander.

WARNUNG

Gefahr von elektrischem Schock

Unsachgemäßer Anschluss der Erdung kann zu elektrischem Schlag führen.

Stecken Sie den Netzstecker erst dann in eine

Netzsteckdose, wenn das Gerät ordnungsgemäß installiert und geerdet ist.

Dieses Gerät muss geerdet werden. Bei einem elektrischen Kurzschluss verringert die Erdung das Risiko eines Stromschlags, indem sie dem Strom einen Ausweichpfad bietet.

Dieses Gerät ist mit einem Netzkabel ausgestattet, das sowohl einen Erdleiter als auch einen Netzstecker mit Erdkontakt besitzt. Der Netzstecker muss in eine Netzsteckdose gesteckt werden, die ordnungsgemäß installiert und geerdet ist.

Wenden Sie sich an eine/-n qualifizierte/-n Elektriker/-in oder Servicetechniker/-in, wenn Sie die

Erdungsanweisungen nicht vollständig verstanden haben oder Sie sich nicht sicher sind, ob das Gerät ordnungsgemäß geerdet ist.

Wenn Sie ein

Verlängerungskabel benutzen müssen, dann benutzen Sie nur ein 3adriges Verlängerungskabel.

1. Mit dem Gerät wird nur ein kurzes Netzkabel mitgeliefert, um die Risiken langer Kabel wie Verheddern oder Darüber stolpern zu reduzieren.

2. Wenn ein langes Netzkabel oder Verlängerungskabel verwendet wird:

1) Der elektrische Nennwert des Netz- oder Verlängerungskabels muss mindestens genau so groß sein wie die elektrische Leistung des Geräts.

2) Das Verlängerungskabel muss ein 3adriges geerdetes Kabel sein.

3) Ein langes Netzkabel muss so verlegt werden, dass es nicht über Arbeitsplatten oder Tische hängt, wo Kinder daran ziehen können oder man versehentlich darüber stolpern kann.

REINIGUNG

Trennen Sie das Gerät immer vom Stromnetz, bevor Sie es reinigen.

1. Reinigen Sie den Garraum des Mikrowellenofens nach der Benutzung mit einem leicht angefeuchteten Tuch.
2. Reinigen Sie die Zubehörteile wie gewohnt in Seifenlauge.
3. Der Mikrowellenofentürrahmen, die Mikrowellenofendichtung und benachbarte Teile müssen bei Verschmutzung sorgfältig mit einem angefeuchteten Tuch gereinigt werden.
4. Verwenden Sie keine scharfen, aggressiven Reiniger oder scharfe Metallkratzer, um das Glas der Mikrowellenofentür zu reinigen, weil dadurch die Oberfläche zerkratzt und dies zum Zerspringen des Glases führen kann.
5. Reinigungstipp – Für die einfachere Reinigung der Garraumwände, die in Kontakt mit den Gargut kommen können: Legen Sie eine halbe Zitrone in eine Schüssel, geben Sie 300 ml Wasser hinzu und erhitzen Sie es 10 Minuten lang mit 100 % Mikrowellenleistung. Wischen Sie den Mikrowellenofen anschließend mit einem weichen, trockenen Tuch sauber.

UTENSILIEN

ACHTUNG

Verletzungsgefahr

Für Nichtfachleute ist die Ausführung der Wartungs- und Reparaturarbeiten gefährlich, bei denen eine vor Mikrowellenstrahlung schützende Abdeckung entfernt wird.

Schlagen Sie unter „Materialien, die Sie im Mikrowellenofen benutzen können“ und „Materialien, die Sie im Mikrowellenofen nicht benutzen dürfen“ nach. Es kann bestimmte nichtmetallische Utensilien geben, die nicht mikrowellengeeignet sind. Wenn Sie sich nicht sicher sind, dann können Sie das jeweilige Utensil wie nachstehend beschrieben testen.

Test des Utensils:

1. Füllen Sie ein mikrowellengeeignetes Behältnis mit 1 Tasse kaltem Wasser (250 ml) und legen/stellen Sie das zu testende Utensil hinein.
2. Erhitzen Sie es 1 Minute lang bei maximaler Leistung.
3. Berühren Sie das Utensil vorsichtig. Wenn das leere Utensil warm ist, dann benutzen Sie es nicht zum Garen in der Mikrowelle.
4. Erhitzen Sie es nicht länger als 1 Minute.

Materialien, die Sie im Mikrowellenofen benutzen können

Utensilien Hinweise

Bräunungsschale Befolgen Sie die Anweisungen des Herstellers. Der Boden der Bräunungsschale muss sich mindestens 5 mm über der Drehscheibe befinden. Bei unsachgemäßer Benutzung kann die Drehscheibe zerbrechen.
Geschirr Nur mikrowellengeeignetes. Befolgen Sie die Anweisungen des Herstellers. Benutzen Sie weder zerbrochenes noch gesprungenes Geschirr.
Glasbehälter Entfernen Sie stets den Deckel. Benutzen Sie sie nur zum Erwärmen von Gerichten. Die meisten Glasbehälter sind nicht hitzebeständig und können springen.
Glasgeschirr Benutzen Sie nur hitzebeständiges ofengeeignetes Glasgeschirr. Vergewissern Sie sich, dass keine metallenen Verzierungen vorhanden sind. Benutzen Sie weder zerbrochenes noch gesprungenes Geschirr.
Ofenbeutel Befolgen Sie die Anweisungen des Herstellers. Verschließen Sie sie nicht mit Metallverschlüssen. Stechen Sie kleine Löcher in den Ofenbeutel, damit entstehender Dampf entweichen kann.
Papierteller und Papierbecher	Benutzen Sie sie nur für kurzzeitiges Garen/Erwärmen. Lassen Sie den Mikrowellenofen während des Garens nicht unbeaufsichtigt.
Küchentücher Benutzen Sie sie zum Abdecken von Lebensmitteln während des Aufwärmens und um Fett zu absorbieren. Benutzen Sie sie nur unter Aufsicht für kurzzeitiges Garen.
Pergamentpapier Benutzen Sie es zum Abdecken, um Spritzer zu vermeiden oder um Gargut für das Dünsten einzuwickeln.
Kunststoff Nur mikrowellengeeignetes. Befolgen Sie die Anweisungen des Herstellers. Der Kunststoff muss mit „Mikrowellengeeignet“ gekennzeichnet sein. Einige Kunststoffbehälter werden weich, wenn das darin befindliche Gargut heiß wird. Kochbeutel und fest verschlossene Kunststoffbeutel sollten gemäß den Anweisungen auf der Verpackung geschlitzt, durchbohrt oder belüftet werden.
Frischhaltefolie Nur mikrowellengeeignetes. Benutzen Sie sie zum Abdecken des Garguts während des Garens, um Feuchtigkeit zurückzuhalten. Halten Sie Frischhaltefolie vom Gargut fern.
Thermometer Nur mikrowellengeeignete (Fleisch- und Zuckerthermometer).
Wachspapier Benutzen Sie es zum Abdecken, um Spritzer zu vermeiden oder Feuchtigkeit zurückzuhalten.

Materialien, die Sie nicht im Mikrowellenofen benutzen dürfen

Utensilien Hinweise

Aluminiumschale Funken können entstehen Legen Sie die Nahrungsmittel in eine mikrowellengeeignete Schüssel/auf einen mikrowellengeeigneten Teller.
Nahrungsmittelverpackung aus Pappe mit Metallgriff	Funken können entstehen Legen Sie die Nahrungsmittel in eine mikrowellengeeignete Schüssel/auf einen mikrowellengeeigneten Teller.
Metallene oder metallgefasste Utensilien	Metall hält die Mikrowellenstrahlung vom Gargut fern. Metallene Verzierungen können die Ursache für Funkenbildung sein.
Metallene Verschlüsse Sie können Funken bilden und im Mikrowellenofen einen Brand verursachen.
Papiertüten Sie können sich im Mikrowellenofen entzünden.
Schaumstoff Wenn Schaumstoff hohen Temperaturen ausgesetzt wird, dann kann er schmelzen oder die sich im Inneren befindliche Flüssigkeit verunreinigen.
Holz Wenn Holz im Mikrowellenofen verwendet wird, dann trocknet es aus und kann Risse bilden oder sich spalten.

AUFSTELLEN DES MIKROWELLENOFENS

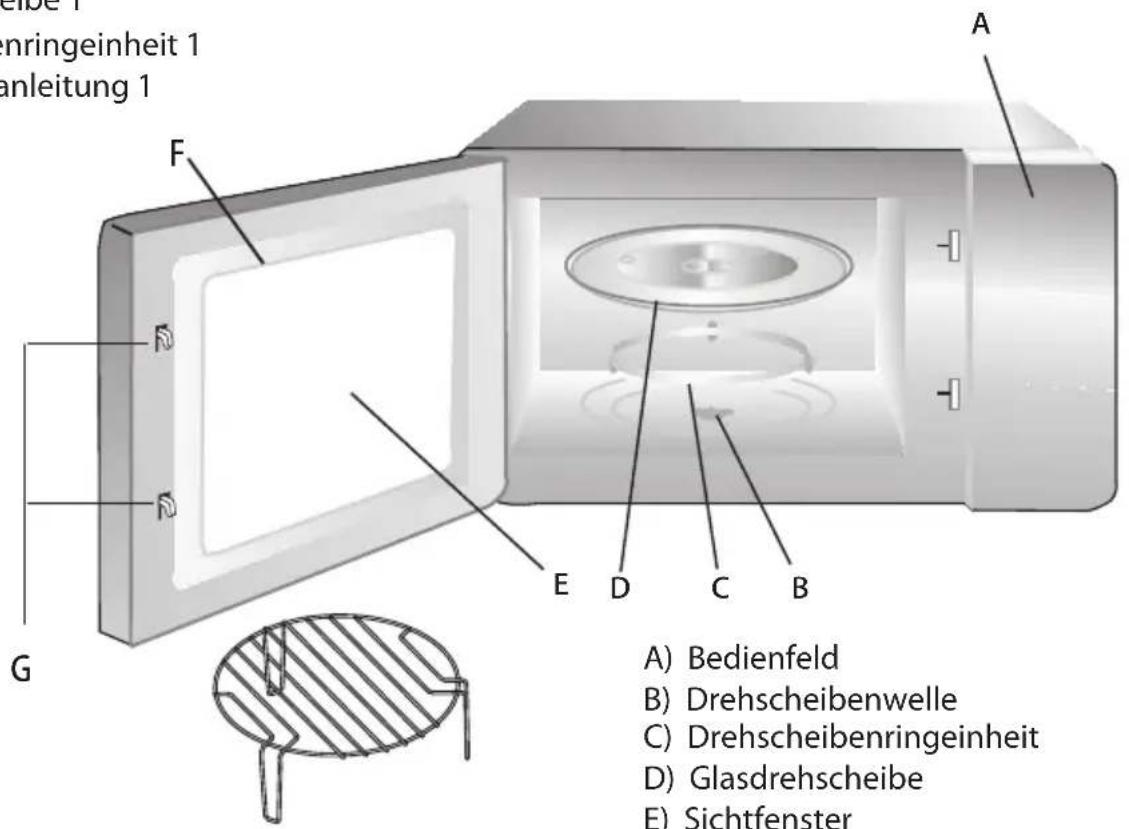

Bezeichnung der Mikrowellenofen- und Zubehörteile

Nehmen Sie den Mikrowellenofen aus der Verpackung und anschließend alle sich im Garraum des Mikrowellenofens befindlichen Teile heraus. Zusammen mit Ihrem Mikrowellenofen erhalten Sie die nachstehenden Zubehörteile:

Glasdrehscheibe 1 Drehscheibenringeinheit 1 Bedienungsanleitung 1

Grillrack (kann nicht mit der Mikrowellenfunktion benutzt werden und muss auf die Glasdrehscheibe gesetzt werden)

A) Bedienfeld
B) Drehscheibenwelle
C) Drehscheibenringeinheit
D) Glasdrehscheibe
E) Sichtfenster
F) Mikrowellenofentüreinheit
G) Sicherheitsverriegelungssystem

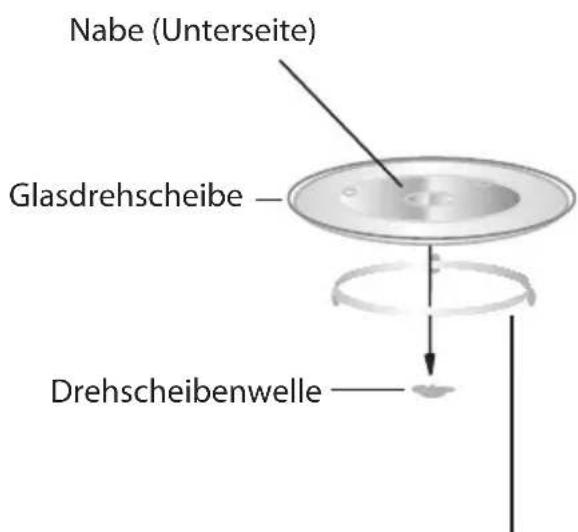

Einsetzen der Drehscheibe

Drehscheibenringeinheit

a. Setzen Sie die Drehscheibe keinesfalls verkehrt herum ein. Die Glasdrehscheibe muss sich jederzeit frei bewegen können.
b. Beim Garen müssen Glasdrehscheibe und Drehscheibenring immer zusammen verwendet werden.
c. Alle Nahrungsmittel und Lebensmittelbehältnisse müssen zum Garen auf die Glasdrehscheibe gestellt/gelegt werden.
d. Wenn die Glasdrehscheibe oder der Drehscheibenring Risse aufweist oder bricht, dann wenden Sie sich an das nächstgelegene autorisierte Servicecenter.

Installation und Anschluss

1. Dieses Gerät ist nur für den Hausgebrauch bestimmt.
2. Dieser Mikrowellenofen ist nur für die Benutzung als eingebautes Gerät bestimmt. Er ist nicht dafür bestimmt, auf einer Arbeitsplatte oder in einem Küchenschrank benutzt zu werden.
3. Bitte befolgen Sie die besonderen Montageanweisungen.
4. Das Gerät kann in einem Küchenwandschrank mit mindestens 60 cm Breite installiert werden.
5. Das Gerät ist mit einem Netzstecker ausgestattet, der nur in eine ordnungsgemäß geerdete Netzsteckdose gesteckt werden darf.
6. Die Spannung der Netzsteckdose muss mit der auf dem Typenschild angegebenen Spannung übereinstimmen.
7. Die Installation der Netzsteckdose und das Ersetzen des Anschlusskabels dürfen nur durch eine qualifizierte Person erfolgen. Wenn der Netzstecker nach der Installation nicht mehr zugänglich ist, dann muss auf der Installationsseite ein Trennschalter für alle Pole mit einem Kontakttrennabstand von mindestens 3 mm installiert werden.
8. Adapter, Verteilersteckdosen und Verlängerungskabel dürfen nicht benutzt werden. Missachtung kann durch Überlastung zu Brand führen.

Die zugänglichen Oberflächen können während des Betriebs heiß werden.

Installationsanweisungen

Bitte lesen Sie sich die Bedienungsanleitung vor der Installation sorgfältig durch.

Bitte beachten Sie Elektrischer Anschluss

Der Mikrowellenofen ist mit einem Netzstecker ausgestattet, der nur in eine ordnungsgemäß geerdete Netzsteckdose gesteckt werden darf. Die Installation der Netzsteckdose und das Ersetzen des Anschlusskabels dürfen nur in Übereinstimmung mit anwendbaren Richtlinien durch eine/-n qualifizierte/-n Elektriker/-in erfolgen.

Wenn der Netzstecker nach der Installation nicht mehr erreichbar ist, dann muss auf der Installationsseite ein Trennschalter für alle Pole mit einem Kontakttrennabstand von mindestens 3 mm installiert werden.

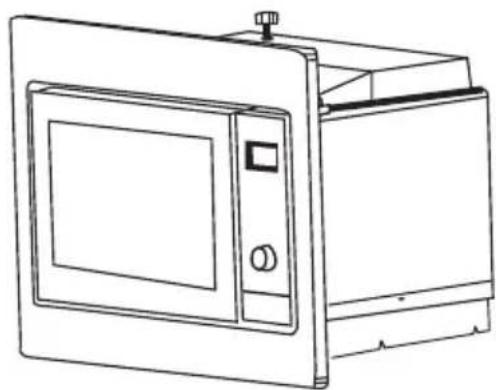

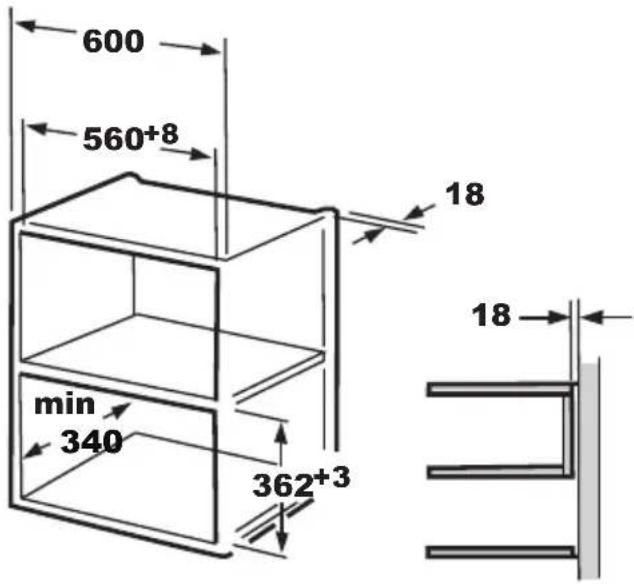

A. Einbaumöbel

Hinter dem eingebauten Gerät darf sich keine Rückwand des Einbauschrankes befinden.

Die Mindesteinbauhöhe beträgt 85 cm.

Be-/Verdecken Sie keine Belüftungsschlitze und Lufteinlassöffnungen.

1.

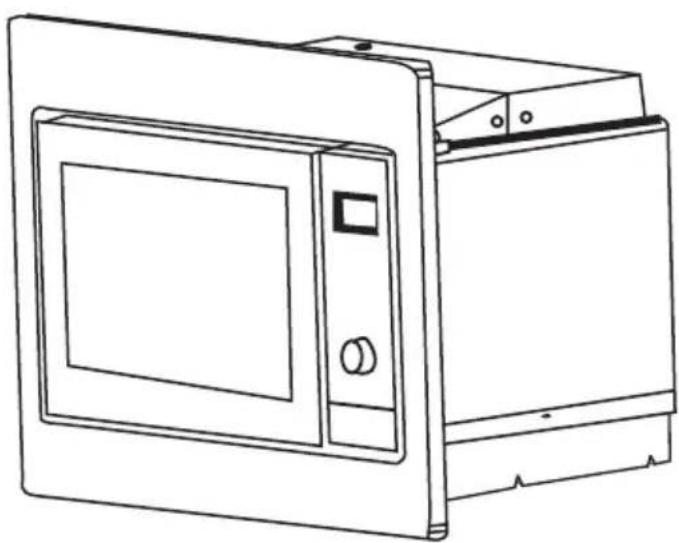

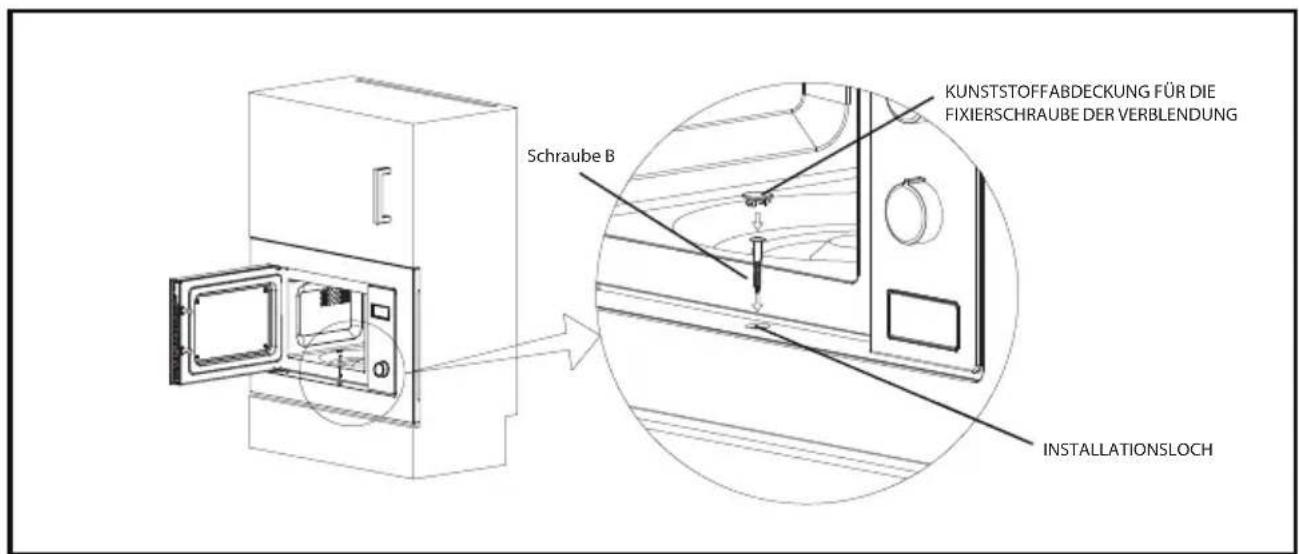

B. Einbau des Mikrowellenofens

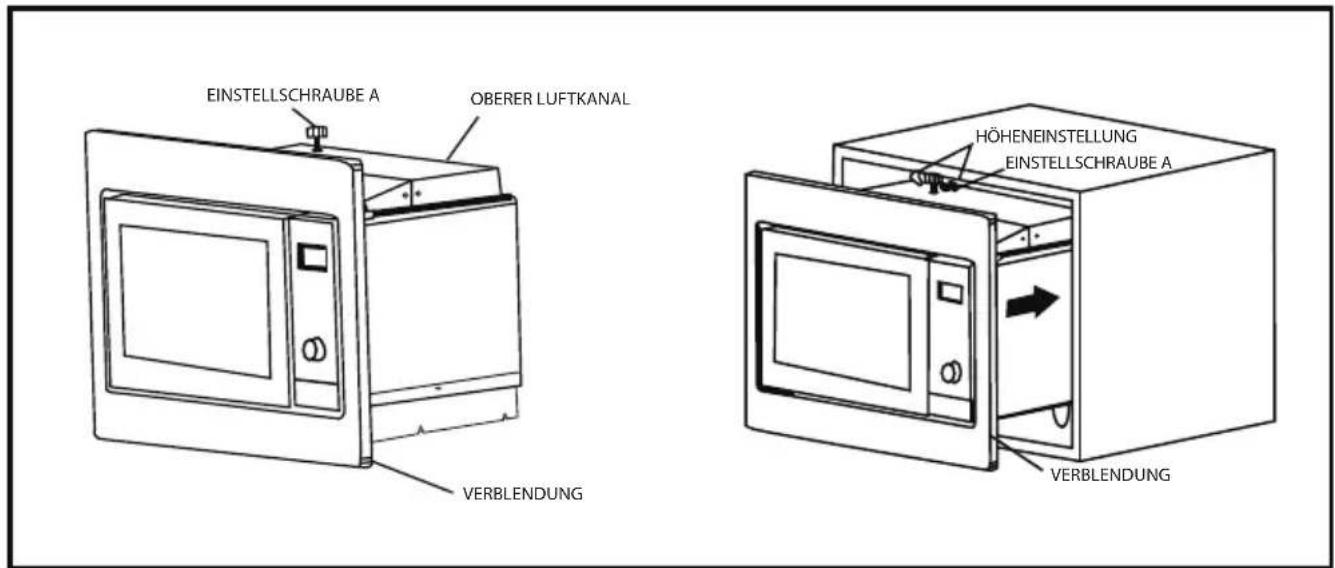

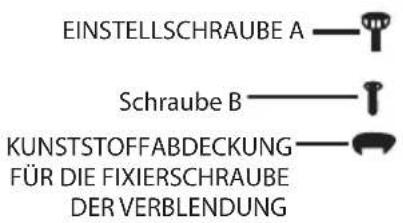

1. Fixieren Sie die EINSTELLSCHRAUBE A am OBEREN LUFTKANAL des Mikrowellenofens und installieren Sie anschließend den Mikrowellenofen im Küchenschrank.

2. Stellen Sie die Höhe der EINSTELLSCHRAUBE A so ein, dass sich zwischen EINSTELLSCHRAUBE A und der oberen Begrenzung des Küchenschranks ein 1 mm breiter Spalt befindet.

3. Knicken oder klemmen Sie das Netzkabel nicht ein.
4. Vergewissern Sie sich, dass der Mikrowellenofen mittig im Küchenschrank eingebaut ist.

1. Öffnen Sie die Mikrowellenofentür und fixieren Sie mit Hilfe der SCHRAUBE B den Mikrowellenofen über das INSTALLATIONSLOCH der VERBLENDUNG am Küchenschrank. Stecken Sie dann die KUNSTSTOFFABDECKUNG FÜR DIE FIXIERSCHRAUBE DER VERBLENDUNG auf die Fixierschraube im INSTALLATIONSLOCH.

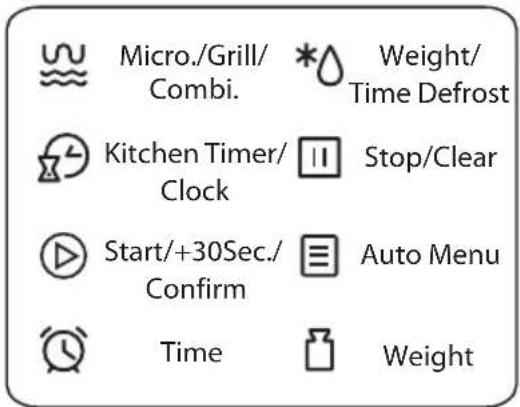

Bedienfeld

Bedienungsanweisungen

1. Einstellen der Uhr

Wenn Sie den Mikrowellenofen einschalten, dann wird auf seinem Display „0:00“ angezeigt und der Summer ertönt einmal.

1) Drücken Sie die Kitchen Timer/Clock zweimal, um die Uhrfunktion auszuwählen. Daraufhin blinkt die Stundenstelle.
2) Stellen Sie durch Drehen des -Drehknopfes die gewünschten Stunden in einem Bereich von 0 – 23 ein.
3) Wenn Sie jetzt die Kitchen Timer/Clock-Taste drücken, dann blinkt die Minutenstelle.
4) Stellen Sie durch Drehen des -Druckknopfes die gewünschten Minuten in einem Bereich von 0 – 59 ein.
5) Drücken Sie die Kitchen Timer/Clock-Taste erneut, um die Einstellung der Uhrzeit zu beenden. Jetzt blinkt „:“ und die Uhrzeit wird angezeigt.

Hinweis: 1) Wenn die Uhr nicht eingestellt ist, dann wird keine Uhrzeit angezeigt, wenn der Mikrowellenofen eingeschaltet ist.

2) Wenn Sie während der Einstellung der Uhrzeit die Stop/Clear-Taste drücken, dann kehrt der Mikrowellenofen automatisch wieder in den vorherigen Modus zurück.

2. Mikrowellengaren

Drücken Sie die Micro./Grill/Combi.-Taste. Daraufhin wird auf dem Display „P100“ angezeigt.

Stellen Sie durch mehrmaliges Drücken der Micro./Grill/Combi.-Taste oder durch Drehen

des -Drehknopfes die gewünschte Mikrowellenleistung ein. Auf dem Display wird

entsprechend Ihrer Auswahl „P100“, „P80“, „P50“, „P30“ oder „P10“ angezeigt. Bestätigen Sie anschließend Ihre Auswahl durch Drücken der Start/+30Sec./Confirm-Taste und stellen Sie

danach die Garzeit durch Drehen des -Drehknopfes in einem Bereich von 0:05 – 95:00 min

ein. Starten Sie das Garen durch erneutes Drücken der Start/+30Sec./Confirm-Taste.

Beispiel: Wenn Sie 20 Minuten lang mit 80 % Mikrowellenleistung garen möchten, dann führen Sie die nachstehenden Schritte aus.

1) Drücken Sie die Micro./Grill/Combi.-Taste einmal. Auf dem Display wird „P100“ angezeigt.

2) Wählen Sie durch Drücken der Micro./Grill/Combi.-Taste oder durch Drehen des

-Drehknopfes 80 % Mikrowellenleistung aus.

3) Bestätigen Sie Ihre Auswahl durch Drücken der Start/+30Sec./Confirm-Taste. Auf dem Display wird „P 80“ angezeigt.

4) Drehen Sie den -Drehknopf solange, bis auf dem Display die Garzeit „20:00“ angezeigt wird.
5) Drücken Sie die Start/+30Sec./Confirm-Taste, um das Garen zu starten.

Hinweis: Die Schrittweite für die Einstellung der Garzeit beträgt:

0 – 1 min : 5 Sekunden

1 – 5 min : 10 Sekunden

5 – 10 min : 30 Sekunden

10 – 30 min : 1 Sekunde

30 – 95 min : 5 Sekunden

Micro./Grill/Combi.-

Reihenfolge Displayanzeige Mikrowellenleistung Grillleistung

1 P100 100 %
2 P80 80 %
3 P50 50 %
4 P30 30 %
5 P10 10 %
6 G 0 % 100 %
7 C-1	55 % 45 %
8 C-2	36 % 64 %

3. Grill oder kombiniertes Garen Garen

Wenn Sie die Micro./Grill/Combi.-Taste drücken, dann wird auf dem Display „P100“ angezeigt. Wählen Sie durch mehrmaliges Drücken der Micro./Grill/Combi.-Taste oder durch Drehen des

-Drehknopfes die gewünschte Leistung aus. Mit jedem Tastendruck wird nacheinander auf

dem Display „G“, „C-1“ oder „C-2“ angezeigt. Bestätigen Sie anschließend Ihre Auswahl durch Drücken der Start/+30Sec./Confirm-Taste und stellen Sie danach die Garzeit durch Drehen

des -Drehknopfes in einem Bereich von 0:05 – 95:00 min ein. Starten Sie das Garen durch erneutes Drücken der Start/+30Sec./Confirm-Taste.

Beispiel: Wenn Sie 10 Minuten lang mit 55 % Mikrowellenleistung und 45 % Grillleistung (C-1) garen möchten, dann führen Sie die nachstehenden Schritte aus.

1) Drücken Sie die Micro./Grill/Combi.-Taste einmal. Auf dem Display wird „P100“ angezeigt.
2) Wählen Sie durch mehrmaliges Drücken der Micro./Grill/Combi.-Taste oder durch Drehendes -Drehknopfes den Kombinationsmodus 1 aus.
3) Bestätigen Sie Ihre Auswahl durch Drücken der Start/+30Sec./Confirm-Taste. Auf dem Display wird „C-1“ angezeigt.
4) Drehen Sie den -Drehknopf solange, bis auf dem Display die Garzeit „10:00“ angezeigt wird.
5) Drücken Sie die Start/+30Sec./Confirm-Taste, um das Garen zu starten.

Hinweis: Wenn die Hälfte der eingestellten Garzeit abgelaufen ist, dann ertönen aus dem Mikrowellenofen zwei Signaltöne. Das ist normal. Wenn Sie ein besseres Grillergebnis erhalten möchten, dann wenden Sie jetzt das Grillgut. Schließen Sie die Mikrowellenofentür wieder und drücken Sie anschließend die Start/+30Sec./Confirm-Taste, um das Garen fortzusetzen. Wenn keine Bedienung erfolgt, dann setzt der Mikrowellenofen das Garen fort.

1. Schnellstart

1) Drücken Sie im Standby-Modus die Start/+30Sec./Confirm-Taste, um das Garen mit 100 % Leistung zu starten. Jeder Tastendruck erhöht die Garzeit um 30 s. Die maximal einstellbare Garzeit beträgt 95 Minuten.
2) In den Modi Mikrowelle, Grill, kombiniertes Garen oder Auftauen erhöht jeder Druck auf die Start/+30Sec./Confirm-Taste die Gar-/Auftauzeit um 30 Sekunden.
3) Drehen Sie im Standby-Modus den -Drehknopf gegen den Uhrzeigersinn, um die Garzeit mit 100 % Mikrowellenleistung direkt auszuwählen. Drücken Sie anschließend die Start/+30Sec./Confirm-Taste, um das Garen zu starten.
5. Auftauen nach Gewicht
1) Wenn Sie die Weight/Time Defrost-Taste einmal drücken, dann wird auf dem Display „dEF1“ angezeigt.
2) Wählen Sie durch Drehen des -Drehknopfes das Nahrungsmittelgewicht in einem Bereich von 100 – 2000 g aus.
3) Starten Sie das Auftauen durch Drücken der Start/+30Sec./Confirm-Taste.

1. Auftauen nach Zeit

1) Wenn Sie die Weight/Time Defrost-Taste zweimal drücken, dann wird auf dem Display „dEF2“ angezeigt.

2) Wählen Sie die Auftauzeit durch Drehen des -Drehknopfes aus. Die maximal einstellbare Zeit beträgt 95 Minuten.

3) Starten Sie das Auftauen durch Drücken der Start/+30Sec./Confirm-Taste. Die Auftauleistung beträgt P30 und kann nicht geändert werden.

1. Küchenwecker

1) Wenn Sie die Kitchen Timer/Clock-Taste einmal drücken, dann wird auf dem Display „00:00“ angezeigt.

2) Stellen Sie durch Drehen des -Drehknopfes die gewünschte Zeit ein. (Die maximal einstellbare Garzeit ist 95 Minuten.)

3) Drücken Sie die Start/+30Sec./Confirm-Taste, um Ihre Einstellung zu bestätigen.

4) Wenn die eingestellte Zeit des Küchenweckers abgelaufen ist, dann erlischt die Küchenweckeranzeige. Der Summer ertönt 5 Mal. Wenn die Uhrzeit eingestellt wurde (24-h-Anzeige), dann wird auf dem Display die aktuelle Uhrzeit angezeigt.

Hinweis: Der Küchenwecker ist keine 24-h-Zeitanzeige, sondern ein Timer.

1. Automatische Garprogramme

1) Drehen Sie den -Drehknopf in Uhrzeigersinn, um eines der automatischen Garprogramme „A-1“ bis „A-8“ auszuwählen.

2) Bestätigen Sie Ihre Auswahl durch Drücken der Start/+30Sec./Confirm-Taste.

3) Wählen Sie durch Drehen des -Drehknopfes das Standardgewicht wie in der Menüübersicht angegeben aus.

4) Drücken Sie die Start/+30Sec./Confirm-Taste, um das Garen zu starten.

Beispiel: Garen von 350 g Fisch mit Hilfe der Einstellung „Auto Menu“.

1) Drehen Sie den -Drehknopf solange in Uhrzeigersinn, bis auf dem Display „A-6“ angezeigt wird.
2) Bestätigen Sie Ihre Auswahl durch Drücken der Start/+30Sec./Confirm-Taste.
3) Drehen Sie den -Drehknopf solange, bis auf dem Display das Fischgewicht „350“ g angezeigt wird.
4) Drücken Sie die Start/+30Sec./Confirm-Taste, um das Garen zu starten. Die Menüübersicht:

Die Menüübersicht:

Menü Gewicht Anzeige
A-1 Pizza	200 g 200
	400 g 400
A-2 Fleisch	250 g 250
	350 g 350
	450 g 450
A-3 Gemüse	200 g 200
	300 g 300
	400 g 400
A-4 Pasta	50 g (mit 450 ml kaltem Wasser) 50
	100 g (mit 800 ml kaltem Wasser) 100
A-5 Kartoffel	200 g 200
	400 g 400
	600 g 600
A-6 Fisch	250 g 250
	350 g 350
	450 g 450
A-7 Getränke	1 Tasse (120 ml) 1
	2 Tassen (240 ml) 2
	3 Tassen (360 ml) 3
A-8 Popcorn	50 g 50
	100 g 100

9. Mehrstufiges Garen

Für das Garen können maximal 2 Garstufen eingestellt werden. Wenn Sie für das mehrstufige Garen als eine der Stufen Auftauen auswählen, dann wird das Auftauen automatisch die erste der beiden Stufen.

Beispiel: Wenn Sie Lebensmittel 5 Minuten lang auftauen und anschließend 7 Minuten lang mit 80 % Mikrowellenleistung garen möchten, dann folgen Sie den nachstehenden Schritten.

1) Wenn Sie die Weight/Time Defrost-Taste zweimal drücken, dann wird auf dem Display „dEF2“ angezeigt.

2) Drehen Sie den -Drehknopf solange, bis auf dem Display die Auftauzeit „5:00“ angezeigt wird.

3) Drücken Sie die Micro./Grill/Combi.-Taste einmal. Auf dem Display wird „P100“ angezeigt.

4) Wählen Sie durch Drücken der Micro./Grill/Combi.-Taste oder durch Drehen des -Drehknopfes 80 % Mikrowellenleistung aus.

5) Bestätigen Sie Ihre Auswahl durch Drücken der Start/+30Sec./Confirm-Taste. Auf dem Display wird „P 80“ angezeigt.

6) Drehen Sie den -Drehknopf solange, bis auf dem Display die Garzeit „7:00“ angezeigt wird.

7) Starten Sie das Garen durch Drücken der Start/+30Sec./Confirm-Taste. Der Summer ertönt einmal, wenn die Auftaustufe beendet ist. Er ertönt ein weiteres Mal, wenn die zweite Garstufe gestartet wurde. Wenn das Garen beendet ist, ertönt der Summer 5 Mal.

1. Anzeigefunktion

1) Wenn Sie in den Modi Mikrowelle, Grill oder kombiniertes Garen die Micro./Grill/Combi.-Taste drücken, dann wird 3 Sekunden lang auf dem Display die aktuelle Leistung bzw. der Grilltyp angezeigt. Nach diesen 3 Sekunden wird die vorherige Anzeige wieder angezeigt.

2) Wenn Sie während des Garens die Kitchen Timer/Clock-Taste drücken, dann wird die Uhrzeit 3 Sekunden lang angezeigt.

1. Kindersicherung

Aktivieren: Wenn Sie im Standby-Modus 3 Sekunden lang die Stop/Clear-Taste drücken, dann ertönt ein langer Piepton, der Sie darauf hinweist, dass die Kindersicherung aktiviert wurde. Auf dem Display wird die aktuelle Uhrzeit (wenn die Uhrzeit eingestellt wurde) oder „[::]“ (wenn die Uhrzeit nicht eingestellt wurde) angezeigt. Des Weiteren wird das Gesperrt-Symbol angezeigt.

Deaktivieren: Wenn Sie bei aktivierter Kindersicherung 3 Sekunden lang die Stop/Clear-Taste drücken, dann ertönt ein langer Piepton, der Ihnen anzeigt, dass das Gerät entsperrt wurde.

PROBLEMBEHEBUNG

Allgemein
Der Mikrowellenofen stört den Fernsehempfang	Radio- und Fernsehempfang können durch den Betrieb des Mikrowellenofens gestört werden. Dies ist ähnlich den Störungen durch kleine Elektrogeräte wie beispielsweise Mixer, Staubsauger und Ventilator. Das ist normal.
Schwache Mikrowelleno-feninnenraumbeleuchtung	Beim Garen mit niedriger Leistung kann die Helligkeit der Mikrowellenofeninnenbeleuchtung gedimmt sein. Das ist normal.
Dampf sammelt sich an der Tür, heiße Luft tritt aus den Luftauslässen aus	Beim Garen kann Dampf aus dem Gargut austreten. Der größte Teil davon entweicht über den Luftauslass. Allerdings kann sich immer etwas Dampf an kühlen Stellen wie beispielsweise der Mikrowellenofentür sammeln. Das ist normal.
Der Mikrowellenofen wurde versehentlich leer eingeschaltet.	Es ist untersagt, den Mikrowellenofen leer zu betreiben. Das ist gefährlich.

Problem Mögliche Ursache Abhilfe
Der Mikrowellenofen kann nicht eingeschaltet werden.	(1) Der Netzstecker steckt nicht fest in der Netzsteckdose.	Ziehen Sie den Netzstecker aus der Netzsteckdose. Stecken Sie den Netzstecker nach 10 s wieder in die Netzsteckdose.
	(2) Die Sicherung brennt durch oder der Leistungsschalter wird ausgelöst.	Wechseln Sie die Sicherung oder setzen Sie den Leistungsschalter zurück (Reparatur durch Fachpersonal unseres Unternehmens).
	(3) Probleme mit der Netzsteckdose.	Überprüfen Sie die Netzsteckdose mit anderen Elektrogeräten.
Der Mikrowellenofen wird nicht warm.	(4) Die Mikrowellenofentür ist nicht vollständig geschlossen.	Schließen Sie die Mikrowellenofentür ordnungsgemäß.

Konformitätserklärung

Dieses Gerät entspricht den gesetzlichen Anforderungen und wurde unter ständigen Qualitätskontrollen gefertigt. Die technischen Daten entsprechen dem aktuellen Stand zum Zeitpunkt der Drucklegung. Änderungen vorbehalten.

CE

Die vollständige Konformitätserklärung finden Sie unter www.nabo.at

Entsorgung

Dieses Gerät nicht im unsortierten Hausmüll entsorgen. An einer ausgewiesenen Sammelstelle für Elektro- und Elektronik Altgeräte entsorgen. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Fragen wenden Sie sich bitte an Ihren Händler oder an die örtlichen Behörden.

Importeur / Hersteller:

Baytronic Handels GmbH | Harterfeldweg 4; A-4481 Asten | www.nabo.at

NABO

Microwave Oven

INSTRUCTION MANUAL

MODEL: MWE 2050
