Produkttyp	Kameramodul mit ESP32-Mikrocontroller
Modell	SBC-ESP32-Cam
Marke	Joy-It
Abmessungen (ca.)	27 mm x 40,5 mm x 4,5 mm
Gewicht (ca.)	10 g
Stromversorgung	5 V DC, 180 mA (typisch)
Prozessor	ESP32 Dual-Core Xtensa LX6
Kamera	OV2640, 2 Megapixel
Drahtlosverbindung	Wi-Fi 802.11 b/g/n, Bluetooth 4.2
Speicher	4 MB Flash, 520 KB SRAM
Schnittstellen	UART, GPIO, SD-Kartenslot, Kameraanschluss
SD-Karte	MicroSD-Slot (unterstützt bis zu 32 GB)
Programmierung	Arduino IDE, ESP32 Board-Paket erforderlich
Betriebstemperatur	-20 °C bis +85 °C
Sicherheitshinweise	Nur für Entwicklungszwecke; vor Feuchtigkeit und Kurzschlüssen schützen
Wartung und Reinigung	Mit trockenem Tuch reinigen; keine Flüssigkeiten verwenden
Ersatzteile und Reparatur	Keine vom Benutzer reparierbaren Teile; bei Defekt Kontakt mit Support
Zubehör im Lieferumfang	Modul allein (USB-TTL-Wandler erforderlich)
Entsorgung	Elektrogerät gemäß ElektroG entsorgen
Support	E-Mail: [e-mail], Telefon: [phone]

Häufig gestellte Fragen - SBC-ESP32-Cam Joy-It

Wie schließe ich das SBC-ESP32-Cam an meinen Computer an?

Da das Modul keinen USB-Anschluss hat, benötigen Sie einen USB-zu-TTL-Wandler (z.B. den SBC-TTL von Joy-it). Verbinden Sie 5V mit 5V, GND mit GND, U0T (des Moduls) mit RX (des Wandlers) und U0R (des Moduls) mit TX (des Wandlers). Achten Sie darauf, dass der Jumper am Wandler auf 3,3V steht.

Wie versetze ich das ESP32-CAM in den Flash-Modus?

Um das Modul in den Flash-Modus zu versetzen, verbinden Sie den Pin IO0 mit GND. Nach dem Hochladen des Programms müssen Sie diese Verbindung wieder trennen. Ein Reset nach dem Verbinden ist ebenfalls erforderlich.

Welche Pins sind mit dem SD-Kartenslot verbunden?

Die SD-Karte verwendet folgende Pins: IO14 (CLK), IO15 (CMD), IO2 (Dat0), IO4 (Dat1, auch mit der on-board LED), IO12 (Dat2) und IO13 (Dat3).

Wie installiere ich die Arduino IDE für das ESP32-CAM?

Laden Sie die Arduino IDE herunter. Gehen Sie zu Datei > Voreinstellungen und fügen Sie die URL https://dl.espressif.com/dl/package_esp32_index.json unter 'Zusätzliche Boardverwalter-URLs' ein. Öffnen Sie dann den Boardverwalter unter Werkzeuge > Board > Boardverwalter, suchen Sie nach 'esp32' und installieren Sie das Paket. Wählen Sie anschließend unter Werkzeuge > Board > ESP32 Arduino das Board AI Thinker ESP32-CAM aus.

Welches Beispielprogramm wird für die erste Inbetriebnahme empfohlen?

Verwenden Sie das Beispielprogramm CameraWebServer. Öffnen Sie es über Datei > Beispiele > ESP32 > Camera > CameraWebServer. Passen Sie die Kamera-Auswahl auf CAMERA_MODEL_AI_THINKER an und geben Sie Ihre WLAN-SSID und Ihr Passwort ein.

Wie finde ich die IP-Adresse des Kamera-Webservers?

Öffnen Sie nach dem Hochladen den seriellen Monitor mit 115200 Baud. Die IP-Adresse wird in der Ausgabe angezeigt, z.B. Camera Ready! Use 'http://192.168.1.125' to connect. Geben Sie diese Adresse in Ihren Browser ein.

Kann ich das Modul auch mit anderen Mikrocontrollern programmieren?

Ja, das ESP32-CAM kann auch mit der ESP-IDF oder MicroPython programmiert werden. Die grundlegende Pinbelegung und der Flash-Modus bleiben gleich.

Warum wird das Programm nicht hochgeladen?

Stellen Sie sicher, dass IO0 während des Hochladens mit GND verbunden ist und dass Sie das Modul reseten, sobald 'Connecting......' im Debug-Fenster erscheint. Überprüfen Sie auch die Verbindungen des USB-TTL-Wandlers und die korrekte Baudrate.

Welche Spannungspegel werden verwendet?

Das Modul arbeitet mit 3,3 V Logikpegel. Der USB-TTL-Wandler muss auf 3,3 V eingestellt sein (Jumper auf 3V3). Die Stromversorgung erfolgt über 5 V am VCC-Pin.

Wie kann ich das Modul zurücksetzen?

Das Modul hat einen Reset-Knopf auf der Platine. Drücken Sie diesen kurz, um einen Neustart durchzuführen. Ein langer Druck ist nicht erforderlich.

BEDIENUNGSANLEITUNG SBC-ESP32-Cam Joy-It

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist.

Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren.

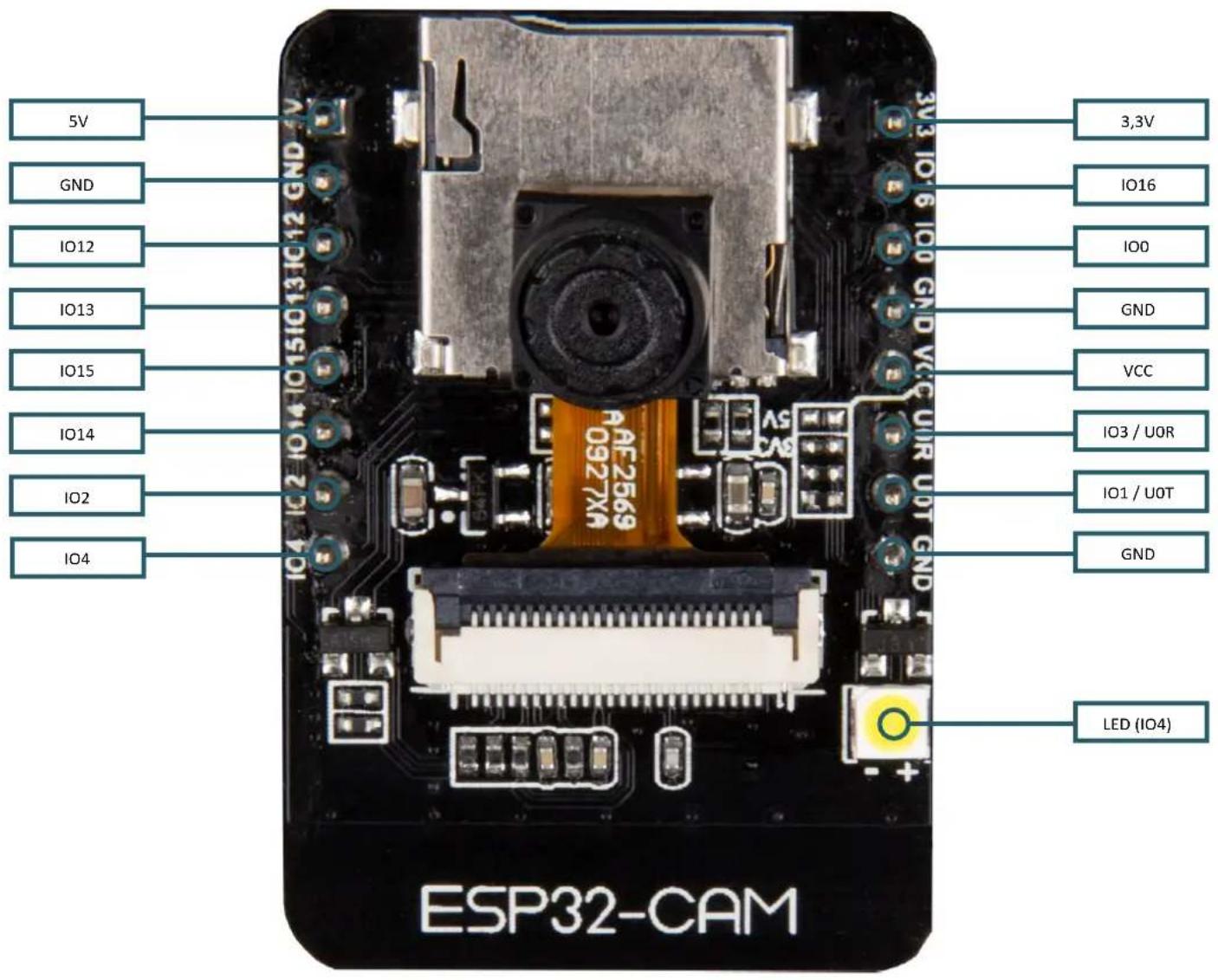

2. PINBELEGUNG

Die folgenden Pins sind intern mit dem SD-Kartenslot verbunden:

• IO14: CLK
  • IO15: CMD
• 102: Data 0
  • IO4: Data 1 (auch mit der on-board LED verbunden)
• 1012: Data 2
• 1013: Data 3

Um das Gerät in den Flashmodus zu versetzen, muss IO0 mit GND verbunden werden.

2. EINRICHTEN DER ENTWICKLUNGSUMGEBUNG

Sie könne das Kameramodul mit Hilfe der Arduino IDE programmieren. Wenn Sie die IDE noch nicht auf Ihrem Computer installiert haben, können Sie diese hier herunterladen.

Nachdem Sie die Entwicklungsumgebung installiert haben, können Sie diese öffnen, um Sie für die Verwendung des Kameramoduls vorzubereiten.

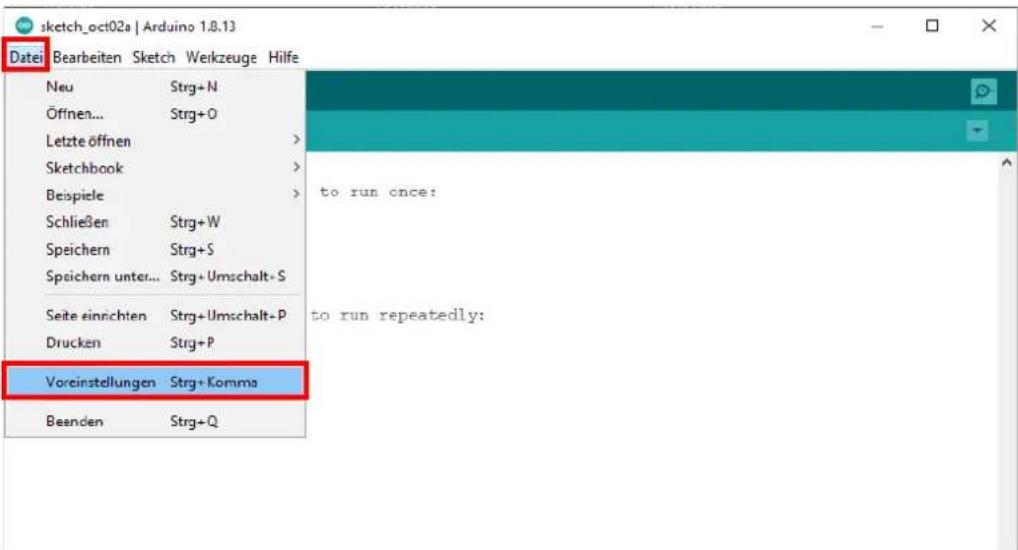

Gehen Sie zu Datei -> Voreinstellungen

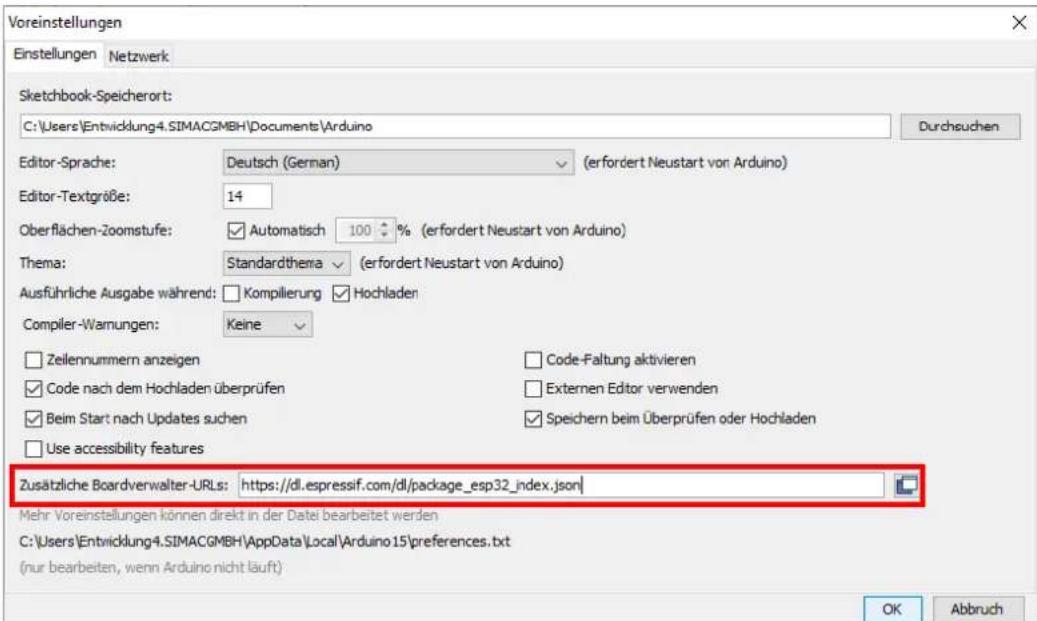

Fügen Sie die URL: https://dl.espressif.com/dl/package_esp32_index.json unter zusätzliche Boardverwalter-URLs ein. Mehrere URLs können mit einem Komma getrennt werden.

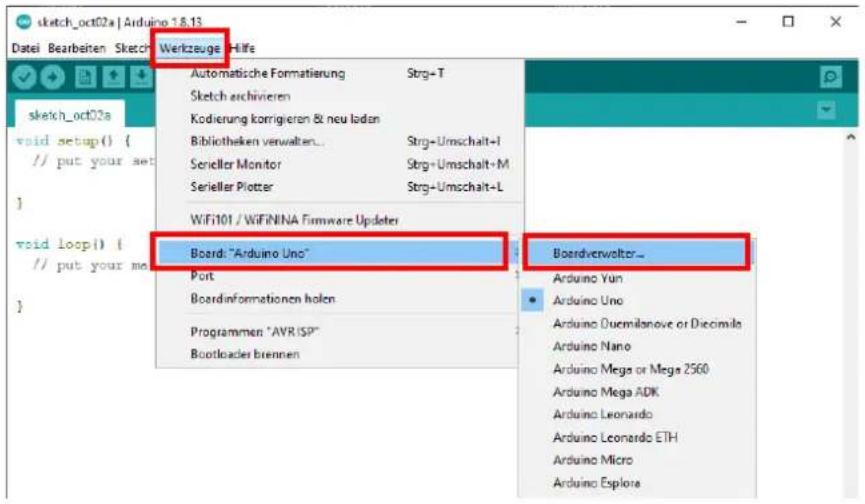

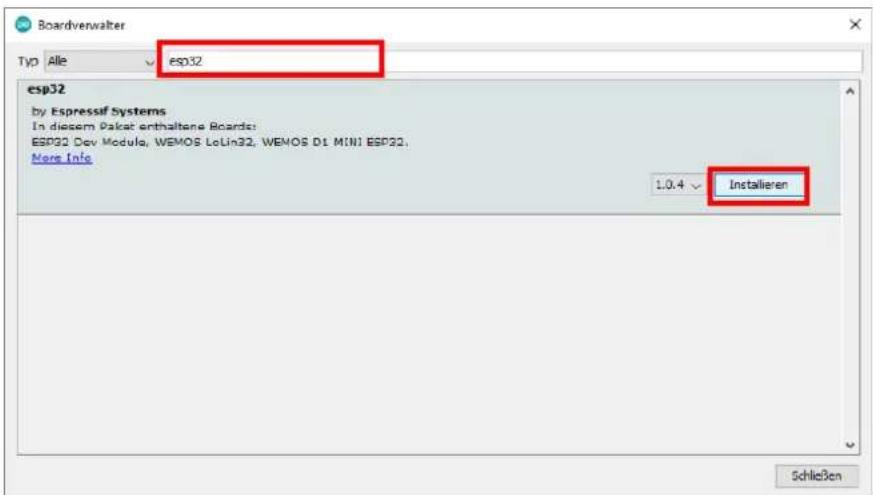

Gehen Sie nun zu Werkzeuge -> Board -> Boardverwalter...

Geben Sie nun esp32 in der Suchleiste ein und installieren Sie den ESP32-Boardverwalter.

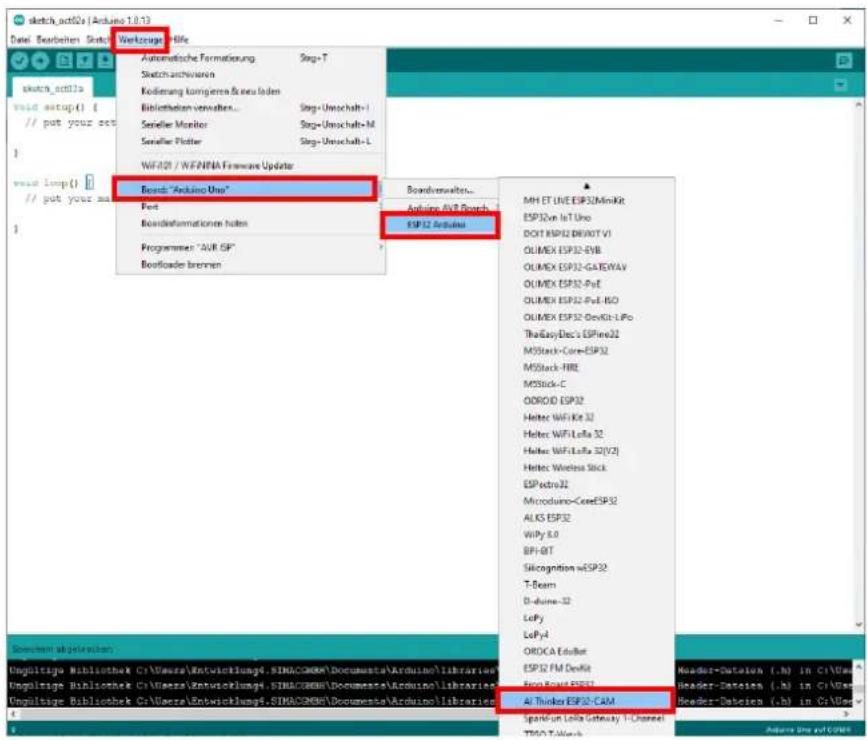

Nun können Sie unter Werkzeuge -> Board -> ESP 32 Arduino, das Board AI Thinker ESP32-CAM auswählen.

Sie können Jetzt mit der Programmierung Ihres Moduls beginnen.

Da das Modul keinen USB-Anschluss besitzt, müssen Sie einen USB zu TTL Wandler verwenden. Zum Beispiel den SBC-TTL Schnittstellenwandler von Joy-it. Bei der Verwendung müssen Sie darauf achten, dass der Jumper auf der Position 3V3 steht.

Dabei müssen Sie folgende Pinbelegung verwenden.

Kamera Modul Schnittstellenwandler

5V 5V

GND GND

U0T RX

UOR TX

Außerdem müssen Sie zum Hochladen Ihres Programms, einen Ground-Pin Ihres Kameramoduls, mit dem IO0-Pin verbinden. Diese Verbindung müssen Sie nach dem Hochladen wieder trennen.

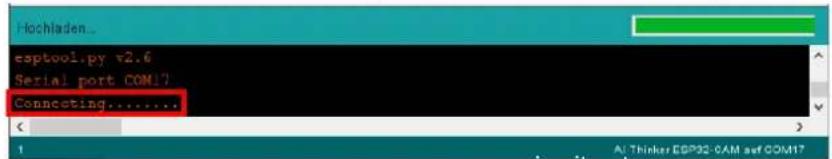

Beim Hochladen, müssen Sie Ihr Kameramodul einmal mit dem Reset-Knopf neustarten, sobald im Debugfenster unten „Connecting......“ steht.

2. BEISPIELPROGRAMM CAMERAWEBSERVER

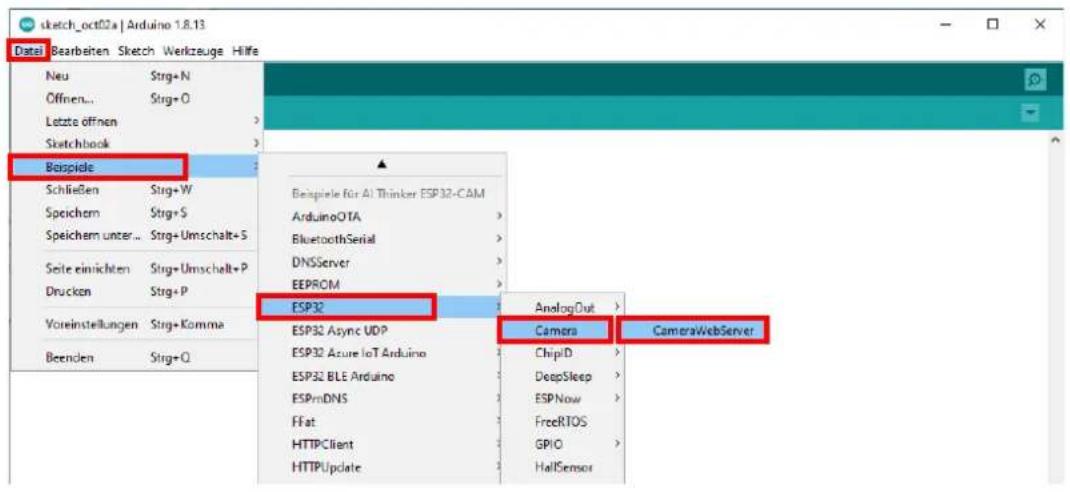

Zum Öffnen des Beispielprogramms CameraWebServer klicken Sie auf Datei -> Beispiele -> ESP32 -> Camera -> CameraWebServer.

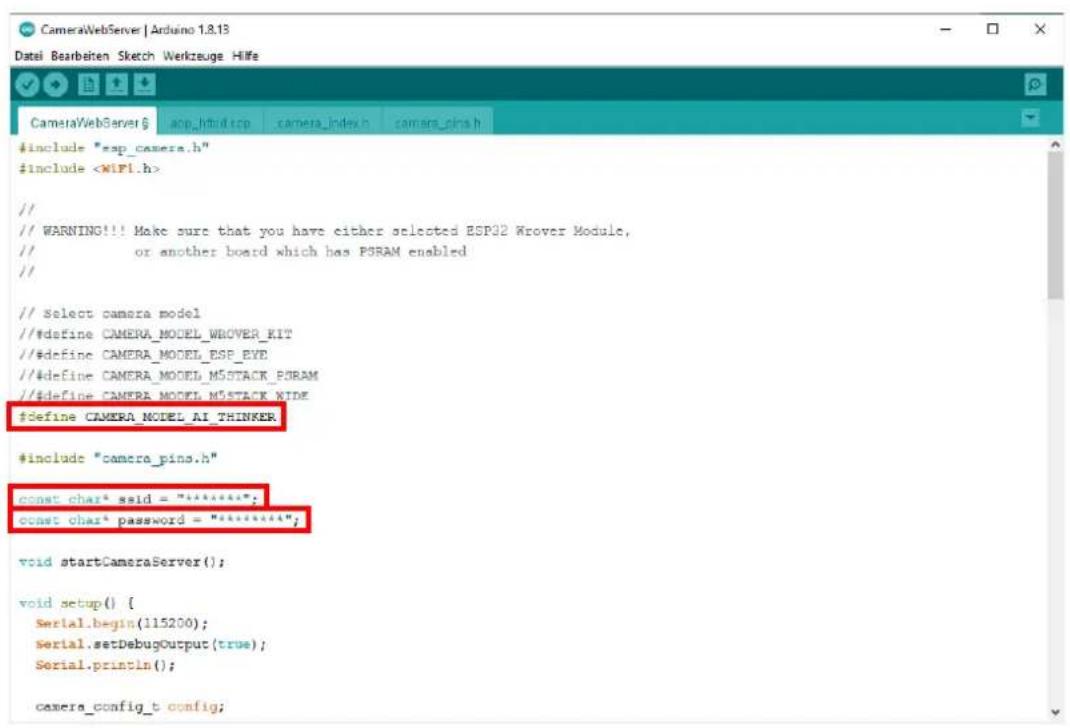

Nun müssen Sie zunächst, wie im Bild unten zusehen, das richtige Kameramodul auswählen (CAMERA_MODEL_AI_THINKER) die anderen Modelle müssen eventuell mit // auskommentiert werden. Außerdem müssen Sie die SSID und das Passwort Ihres WLAN-Netzwerks anstelle der Sternchen eingeben.

Wenn auch dieser Schritt erledigt ist, können sie das Programm auf Ihr Kameramodul hochladen.

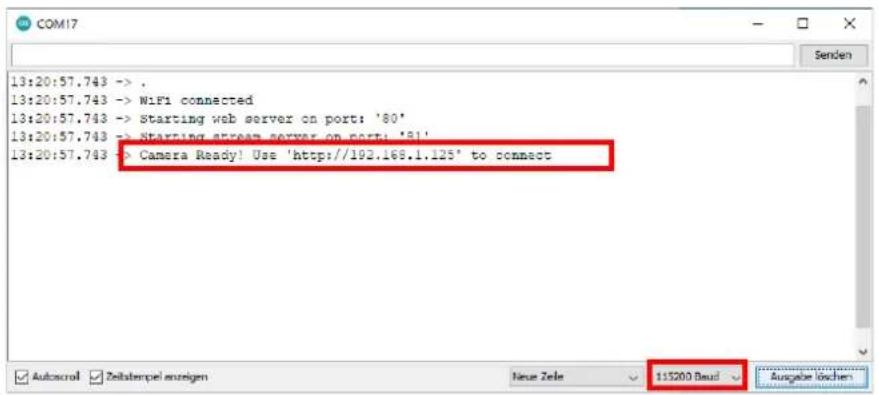

Sie können im seriellen Monitor, wenn Sie die richtige Baudrate von 115200 eingestellt haben, die IP-Adresse Ihres Webservers sehen.

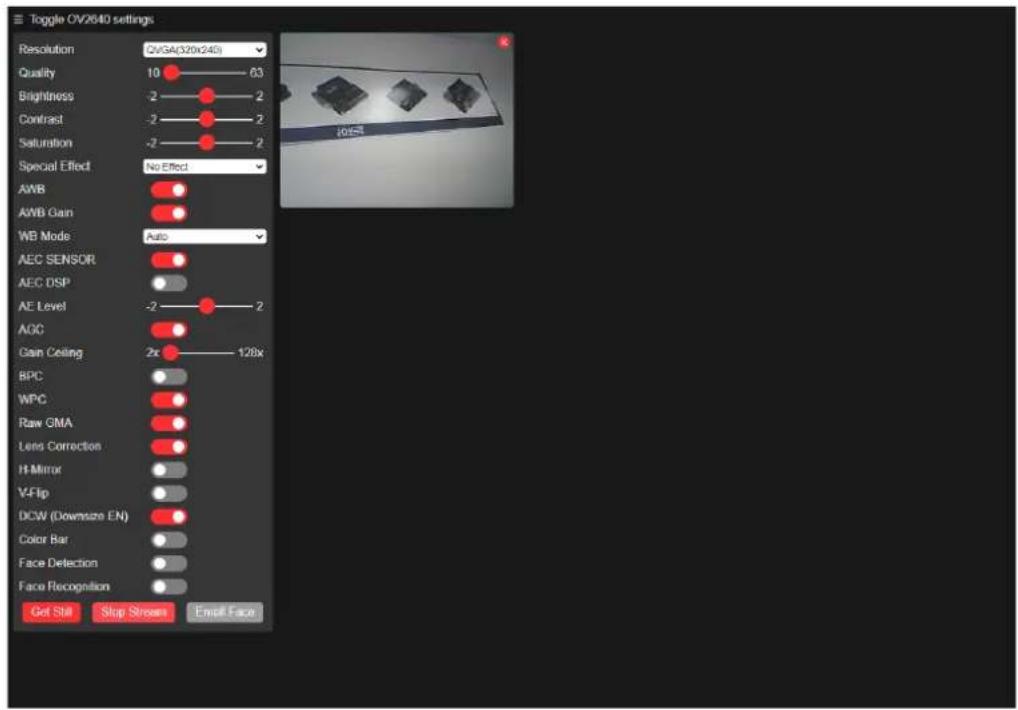

Die angezeigte IP-Adresse müssen Sie in Ihren Internetbrowser eingeben, um auf den Webserver zuzugreifen.

Unsere Informations- und Rücknahmepflichten nach dem Elektrogesetz (ElektroG)

Symbol auf Elektro- und Elektronikgeräten:

Diese durchgestrichene Mülltonne bedeutet, dass Elektro- und Elektronikgeräte nicht in den Hausmüll gehören. Sie müssen die Altgeräte an einer Erfassungsstelle abgeben. Vor der Abgabe haben Sie Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, von diesem zu trennen.

Rückgabemöglichkeiten:

Als Endnutzer können Sie beim Kauf eines neuen Gerätes, Ihr Altgerät (das im Wesentlichen die gleiche Funktion wie das bei uns erworbene neue erfüllt) kostenlos zur Entsorgung abgeben. Kleingeräte bei denen keine äußere Abmessungen größer als 25 cm sind können unabhängig vom Kauf eines Neugerätes in haushaltsüblichen Mengen abgeben werden.

Möglichkeit Rückgabe an unserem Firmenstandort während der Öffnungszeiten:

SIMAC Electronics GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn

Möglichkeit Rückgabe in Ihrer Nähe:

Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an [e-mail] oder per Telefon an uns.

Informationen zur Verpackung:

Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete Verpackung zukommen.

4. SUPPORT

Wir sind auch nach dem Kauf für Sie da. Sollten noch Fragen offen bleiben oder Probleme auftauchen stehen wir Ihnen auch per E-Mail, Telefon und Ticket-Supportsystem zur Seite.

E-Mail: [e-mail]

Ticket-System: http://support.joy-it.net

Telefon: [phone] - 66 (Mo - Do: 10:00 - 17:00 Uhr, Fr: 10:00 - 14:30 Uhr)

Für weitere Informationen besuchen Sie unsere Website: www.joy-it.net
