Produkttyp	1,3-Zoll-Farb-LCD-Display
Modell	SBC-LCD01
Hersteller	Joy-It
Auflösung	240 x 240 Pixel
Treiber	ST7789
Kommunikation	SPI
Betriebsspannung	3,3 V
Stromverbrauch	ca. 80 mA (bei voller Helligkeit)
Schnittstelle	8-Pin-Stiftleiste (nicht eingelötet)
Kompatible Mikrocontroller	NodeMCU (ESP8266), Raspberry Pi (alle Modelle mit GPIO)
Programmierung	Arduino IDE (mit Adafruit-Bibliotheken), Python (mit RPI-ST7789), Framebuffer
Abmessungen (ohne Stiftleiste)	ca. 30,0 x 30,0 x 3,5 mm
Gewicht	ca. 8 g
Betriebstemperatur	-20 °C bis +70 °C
Lagertemperatur	-30 °C bis +80 °C
Besonderheiten	Stiftleiste muss vor Gebrauch angelötet werden; 3,3-V-Logik; keine 5-V-Kompatibilität ohne Pegelwandler
Lieferumfang	LCD-Modul, Stiftleiste (nicht eingelötet)
Entsorgung	Elektrogerät, nicht im Hausmüll entsorgen, Rückgabe gemäß ElektroG

Häufig gestellte Fragen - SBC-LCD01 Joy-It

Muss die Stiftleiste angelötet werden?

Ja, die Stiftleiste muss vor der ersten Verwendung selbst eingelötet werden. Achten Sie auf korrekte Polarität und vermeiden Sie Kurzschlüsse.

Kann ich das Display mit einem 5-V-Arduino betreiben?

Nein, das Display arbeitet mit 3,3 V. Ein Arduino mit 5 V kann das Display beschädigen. Verwenden Sie einen Pegelwandler oder ein NodeMCU (3,3 V).

Wie schließe ich das Display an ein NodeMCU an?

Verbinden Sie die Pins wie folgt: NodeMCU D1 (GPIO5) mit DC, D2 (GPIO4) mit RES, D5 (SCLK) mit SCL, D7 (MOSI) mit SDA, G mit GND und 3V mit VCC.

Welche Bibliotheken benötige ich für die Arduino IDE?

Installieren Sie die Adafruit ST7735 and ST7789 Library und die Adafruit GFX Library über den Bibliotheksverwalter. Zudem muss das ESP8266-Board hinzugefügt werden.

Wie aktiviere ich SPI auf dem Raspberry Pi?

Führen Sie sudo raspi-config aus, wählen Sie '5 Interfacing Options → P4 SPI' und aktivieren Sie SPI. Starten Sie den Pi mit 'sudo reboot' neu.

Kann ich das Display auch über den Framebuffer ansteuern?

Ja, mit der Bibliothek fbcp-ili9341. Dazu muss SPI deaktiviert werden und die Datei 'display.h' angepasst werden. Eine detaillierte Anleitung finden Sie in der Bedienungsanleitung.

Warum wird beim Hochladen des Codes auf NodeMCU die Flash-Taste benötigt?

Der NodeMCU benötigt einen manuellen Reset in den Flash-Modus. Halten Sie die Flash-Taste gedrückt, während der Upload startet, und lassen Sie sie los, sobald der Vorgang beginnt.

Welche Auflösung hat das Display?

Das Display hat eine Auflösung von 240 x 240 Pixeln und verwendet den ST7789-Treiber.

Wie setze ich das Display zurück?

Der RESET-Pin (RST) wird üblicherweise über einen GPIO gesteuert. Im Beispielcode wird er mit GPIO4 (NodeMCU) oder GPIO27 (Raspberry Pi) verbunden. Ein LOW-Puls setzt das Display zurück.

Wo finde ich Support bei Problemen?

Kontaktieren Sie den Hersteller per E-Mail an [e-mail], telefonisch unter [phone] oder über das Ticket-System auf http://support.joy-it.net. Weitere Informationen auf www.joy-it.net.

BEDIENUNGSANLEITUNG SBC-LCD01 Joy-It

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist.

Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren.

Beachten Sie, dass Sie bevor Sie das Display verwenden können, die Stiftleiste anlöten müssen!

2. VERWENDUNG MIT DEM NODEMCU

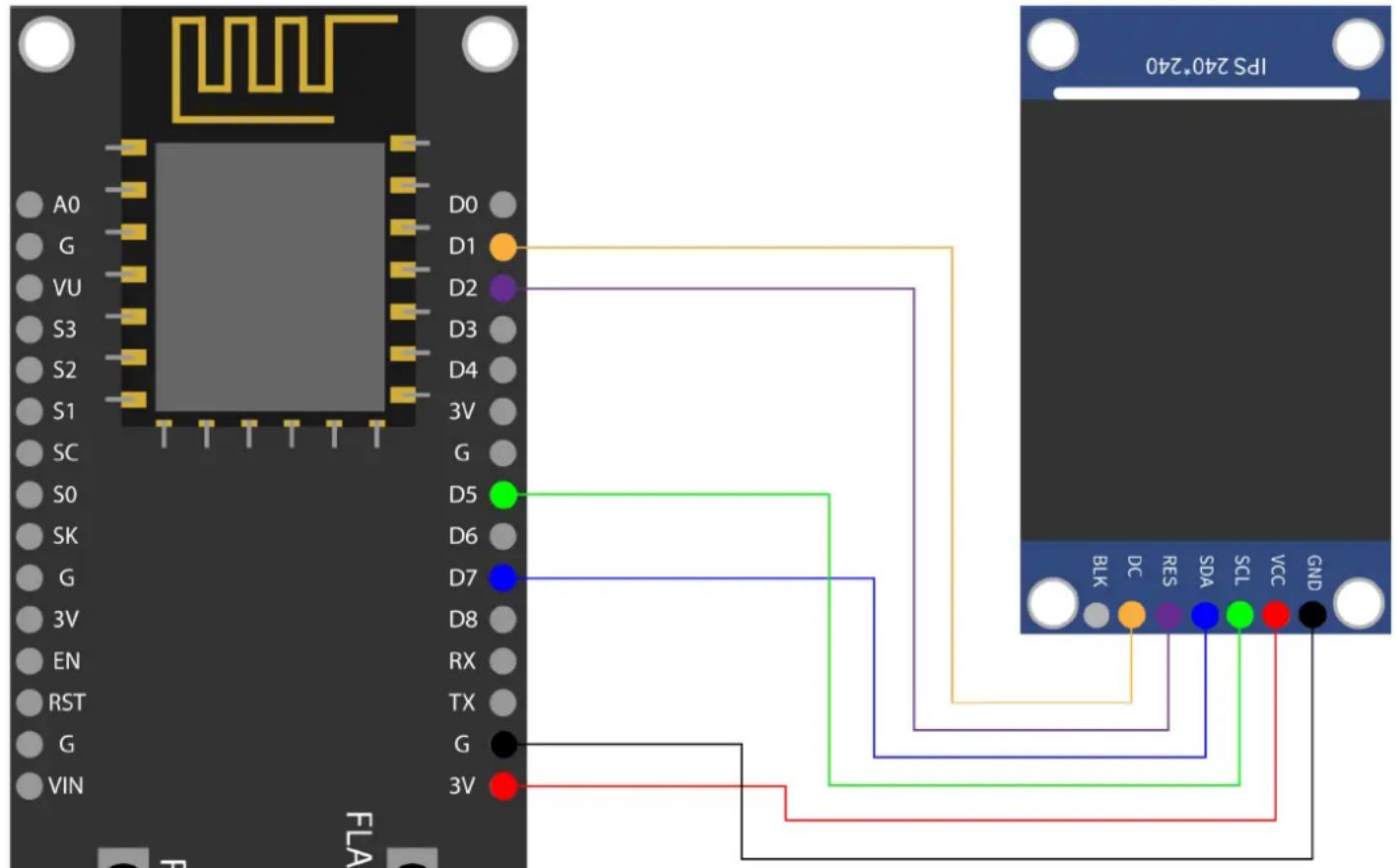

1. Anschluss


NodeMCU LCD
D1(GPIO 5)	DC
D2(GPIO 4)	RES
D5(SCLK)	SCL
D7(MOSI)	SDA
G GND
3V VCC

2. Beispielcode

Für die Verwendung dieses LCDs empfehlen wir ein NodeMCU, da ein Arduino eine zu hohes Logiklevel von 5 V besitzt, da der Bildschirm jedoch nur eine maximale Versorgungsspannung von 3,3 V besitzt, sind diese ohne die Verwendung von Spannungswandlern nicht kompatibel. Um ein NodeMCU mit der Arduino IDE verwenden zu können, müssen Sie das Board zunächst hinzufügen. Dazu klicken Sie auf Datei → Voreinstellungen. Dort fügen Sie den folgenden Link in Zusätzliche Boardverwalter-URLs hinzu.

http://arduino.esp8266.com/stable/package_esp8266com_index.json

Nun können Sie sich die Bibliothek in der Arduino IDE herunterladen. Dort gehen Sie zum Bibliothekverwalter, welchen Sie unter Sketch → Bibliothek einbinden ... → Bibliotheken verwalten ... finden. Dort installieren Sie mittels der Suchleiste die Adafruit ST7735 and ST7789 Library und die Adafruit GFX Library. Nun können Sie sich hier ein Beispielcode herunterladen, wo Ihnen ein Bild auf den Bildschirm angezeigt wird. Achten Sie darauf, dass Sie das NodeMCU als Board auch unter Werkzeuge auswählen, als auch der richtige Port.

Beachten Sie, wenn Sie den Code hochladen wollen, müssen Sie die Flash-Taste gedrückt halten!

#include <Adafruit_GFX.h>
#include <Adafruit_ST7789.h>
#include <SPI.h>

#define CS -1 // Deklaration von Chip Select
#define DC 5 // Deklaration von Data / Command Pin
#define RST 4 // Deklaration von RESET Pin

// Display initialisieren
Adafruit_ST7789 lcd = Adafruit_ST7789(CS, DC, RST);

void setup(void) {

    lcd.init(240, 240, SPI_MODE2);
    lcd.setRotation(1);

    delay(500);

    // Display mit einer Farbe und einem Text befüllen
    lcd.fillScreen(0x22ED);
    lcd.setCursor(20, 100);
    lcd.setTextSize(ST77XX_WHITE);
    lcd.setTextSize(6);
    lcd.print("Joy-IT");
}

void loop() {
    // leer
}

3. VERWENDUNG MIT DEM RASPBERRY PI

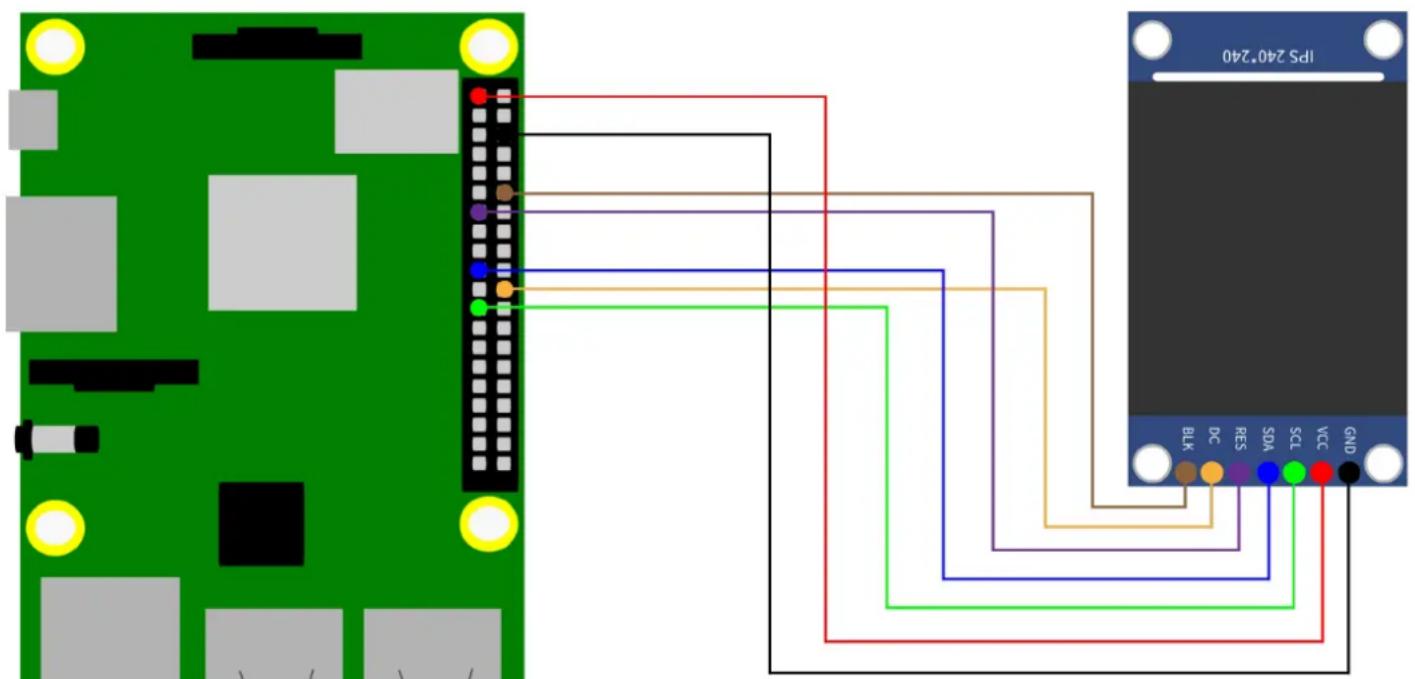

1. Anschluss

2. Beispielcode mit SPI

Wir bieten Ihnen bei dem Raspberry Pi zwei Beispielcodes. Einmal eine Ansteuerung via SPI und mittels eines Framebuffers. In diesem Teil wird Ihnen die Bedienung mittels SPI erklärt.

Dazu geben Sie zunächst den folgenden Befehl ein, damit Sie SPI auf Ihrem Raspberry Pi aktivieren können.

sudo raspi-config

Dort aktivieren Sie SPI unter 5 Interfacing Options → P4 SPI. Danach führen Sie den folgenden Befehl aus, um den Raspberry Pi neuzustarten um die Änderungen in Kraft treten zu lassen.

sudo reboot

Für dieses Codebeispiel verwenden wir die Bibliothek RPI ST7789, welche unter der MIT Lizenz veröffentlicht wurde. Dazu fügen Sie die folgenden Befehle nacheinander ein, um die Bibliothek erfolgreich zu installieren.

sudo apt-get update
sudo apt-get install python3-rpiISCO python3-spidev python3-pip python3-pil
python3-numpy
git clone https://github.com/rusconi/Rpi-ST7789.git
cd Rpi-ST7789
sudo python3 setup.py install

Nun haben Sie die Bibliothek erfolgreich heruntergeladen. Sie können sich hier den Beispielcode herunterladen oder mit dem folgenden direkt auf Ihren Raspberry Pi laden.

wget

Sie müssen sich diese Datei herunterladen, damit Sie die Bilddatei auf den Raspberry Pi haben. Nun können Sie die folgenden Befehle ausführen, um die Bilddatei auf Ihrem LCD zu projizieren.

unzip SBC-LCD01-Python
cd SBC-LCD01-Python
sudo python3 image.py Joy-IT-240x240.png

Im folgenden finden Sie auch unseren Code:

import sys
from PIL import Image
import ST7789 as ST7789

<h1 id="bild-aus-argument-speichern">Bild aus Argument speichern</h1>
picRAW = sys.argv[1]
<h1 id="display-deklarieren">Display deklarieren</h1>
lcd = ST7789.ST7789( port= 0,
    cs = ST7789.BG_SPI_CS_FRONT,
    dc = 25, rst = 27, backlight = 18,
    mode = 3, spi_speed_hz = 8000000)

lcd.begin()
<h1 id="bild-oeffnen">Bild oeffnen</h1>
pic = Image.open(picRAW)
<h1 id="bild-auf-bildschirm-anpassen">Bild auf Bildschirm anpassen</h1>
pic = pic.resize((lcd.width, lcd.height))
<h1 id="bild-auf-display-anzeigen">Bild auf Display anzeigen</h1>
lcd.display(pic)

3. Verwendung mit einem Framebuffer

Wir erklären Ihnen hier wie Sie den Framebuffer fbcp-ili9341 einrichten, um diesen mit diesem LCD-Bildschirm nutzen zu können. Diese Bibliothek wurde unter der MIT-Lizenz veröffentlicht.

Hierzu müssen Sie zunächst SPI, wenn Sie es bereits aktiviert haben, deaktivieren. Dazu gehen sie erneut in die Konfiguration des Raspberry Pis.

sudo raspi-config

Dort deaktivieren Sie SPI unter 5 Interfacing Options → P4 SPI. Nun müssen Sie die config.txt editieren und einen Befehl auskommentieren. Sie öffnen die config.txt mit:

sudo nano /boot/config.txt

Dort entfernen Sie die Raute bei hdmi_force_hotplug=1. Sie können speichern mit STRG + O und den Editor verlassen mit STRG + X. Nun müssen Sie den Raspberry Pi mit dem folgenden Befehl neustarten.

sudo reboot

Nun können Sie fbcp-ili9341 installieren dazu führen Sie die folgenden Befehle nacheinander aus:

sudo apt-get install cmake
cd ~
git clone clone https://github.com/juj/fbcp-ili9341.git
cd fbcp-ili3941
mkdir build

Es muss nun bevor Sie mit der Einrichtung fortfahren die display.h editiert werden. Dazu öffnen Sie die display.h mit dem folgenden Befehl:

sudo nano display.h

Dort tauschen Sie Zeile 83 #define DISPLAY_SPI_DRIVE_SETTINGS (0) mit

define DISPLAY_SPI_DRIVE_SETTINGS (1 | BCM2835_SPI0_CS_CPOL | BCM2835_SPI0_CS_CPHA)

aus.

#ifndef DISPLAY_SPI_DRIVE_SETTINGS
#define DISPLAY_SPI_DRIVE_SETTINGS (1 | BCM2835_SPI0_CS_CPOL | BCM2835_SPI0_CS_CPHA)
#endif

Sie speichern hier wieder mit STRG + O und verlassen den Editor mit STRG + X. Sie können nun mit der Einrichtung fortfahren, in dem Sie die folgenden Befehle nacheinander ausführen.

cd build
cmake -DST7789VW=ON -DGPIO_TFT_DATA_CONTROL=25 -DGPIO_TFT_RESET_PIN=27 -DGPIO_TFT_BACKLIGHT=18 -DSPI_BUS_CLOCK_DIVISOR=8 -DBACKLIGHT_CONTROL=ON ..
make -j
sudo ./fbcp-ili9341

Jetzt sehen Sie Ihren Desktop angezeigt auf Ihrem 1,3" Display.
