SEN-HM3301 - Nicht kategorisiert Joy-It - Kostenlose Bedienungsanleitung

Produkttyp	Feinstaubsensor
Modell	SEN-HM3301
Marke	Joy-It
Abmessungen (ca.)	48 x 30 x 18 mm
Gewicht (ca.)	25 g
Betriebsspannung	5 V (über Arduino)
Schnittstelle	I2C
Messprinzip	Laserstreulicht
Partikelgrößen	PM1.0, PM2.5, PM10
Konzentrationsbereich	0 – 1000 µg/m³
Genauigkeit	±10 %
Lebensdauer (Dauerbetrieb)	> 8000 Stunden
Kompatible Plattformen	Arduino (alle Modelle mit I2C)
Erforderliche Bibliothek	Grove - Laser PM2.5 Sensor HM3301
Anschluss	5V, GND, SDA, SCL
Lieferumfang	Sensor, Jumperkabel
Einbauhinweise	Sensoröffnung frei halten, vor Staub schützen
Reinigung	Mit Druckluft oder weichem Pinsel von außen reinigen
Sicherheitshinweise	Nicht in Flüssigkeiten tauchen; vor Feuchtigkeit schützen
Herstellerunterstützung	E-Mail: [e-mail], Telefon: [phone]
Entsorgung	Elektrogerät nicht im Hausmüll; Rückgabe an Erfassungsstellen

Häufig gestellte Fragen - SEN-HM3301 Joy-It

Wie schließe ich den SEN-HM3301 an den Arduino an?

Verbinden Sie die Pins wie folgt: 5V an 5V, GND an GND, SDA an A4 (bei Uno) und SCL an A5 (bei Uno). Bei anderen Boards die I2C-Pins verwenden.

Welche Bibliothek wird für den Sensor benötigt?

Installieren Sie die Bibliothek "Grove - Laser PM2.5 Sensor HM3301" von Seeed Studio über den Arduino Bibliotheksverwalter. Sie wird unter der MIT-Lizenz bereitgestellt.

Wie lese ich die Feinstaubwerte aus?

Nach der Installation der Bibliothek öffnen Sie Datei → Beispiele → Grove - Laser PM2.5 Sensor HM3301 → basic_demo. Laden Sie den Sketch auf Ihren Arduino und öffnen Sie den seriellen Monitor (9600 Baud). Dort werden die Werte für PM1.0, PM2.5 und PM10 angezeigt.

Kann ich den Sensor auch mit anderen Mikrocontrollern wie ESP32 oder Raspberry Pi verwenden?

Ja, der Sensor verwendet I2C und kann daher mit jedem Mikrocontroller verwendet werden, der I2C unterstützt. Für den Raspberry Pi können Sie die Python-Bibliothek für den HM3301 nutzen oder direkt die I2C-Adresse 0x40 auslesen.

Wie genau sind die Messwerte des HM3301?

Die Genauigkeit beträgt laut Hersteller ±10 % im Bereich von 0–1000 µg/m³. Die Werte dienen als Referenz und nicht als kalibrierte Messung für behördliche Zwecke.

Muss der Sensor regelmäßig gereinigt werden?

Ja, um genaue Messungen zu gewährleisten, sollte die Lichtquelle und der Lufteinlass alle paar Monate mit Druckluft oder einem weichen Pinsel gereinigt werden. Vermeiden Sie direkten Kontakt mit der Linse.

Der Sensor liefert keine Werte – was tun?

Überprüfen Sie die Verkabelung: 5V, GND, SDA, SCL müssen korrekt angeschlossen sein. Stellen Sie sicher, dass die I2C-Adresse (0x40) nicht durch andere Geräte belegt ist. Im Zweifel testen Sie mit einem I2C-Scanner-Sketch.

Kann der Sensor im Außenbereich eingesetzt werden?

Der Sensor ist für den Innenbereich konzipiert. Bei Außeneinsatz muss er in einem wetterfesten Gehäuse untergebracht werden, da Feuchtigkeit und Staub die Elektronik beschädigen können.

Was bedeuten die PM1.0-, PM2.5- und PM10-Werte?

PM1.0 sind Partikel < 1,0 µm, PM2.5 < 2,5 µm und PM10 < 10 µm. Je kleiner die Partikel, desto tiefer können sie in die Lunge eindringen. Die Werte dienen der Luftqualitätsüberwachung.

Wie entsorge ich den Sensor ordnungsgemäß?

Der Sensor fällt unter das ElektroG und darf nicht im Hausmüll entsorgt werden. Geben Sie ihn an einer kommunalen Sammelstelle ab oder senden Sie ihn an den Hersteller (SIMAC Electronics GmbH, Pascalstr. 8, 47506 Neukirchen-Vluyn) zurück. Batterien vorher entfernen.

BEDIENUNGSANLEITUNG SEN-HM3301 Joy-It

Sehr geehrte*r Kunde *in,

vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist.

Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren.

2. VERWENDUNG MIT DEM ARDUINO

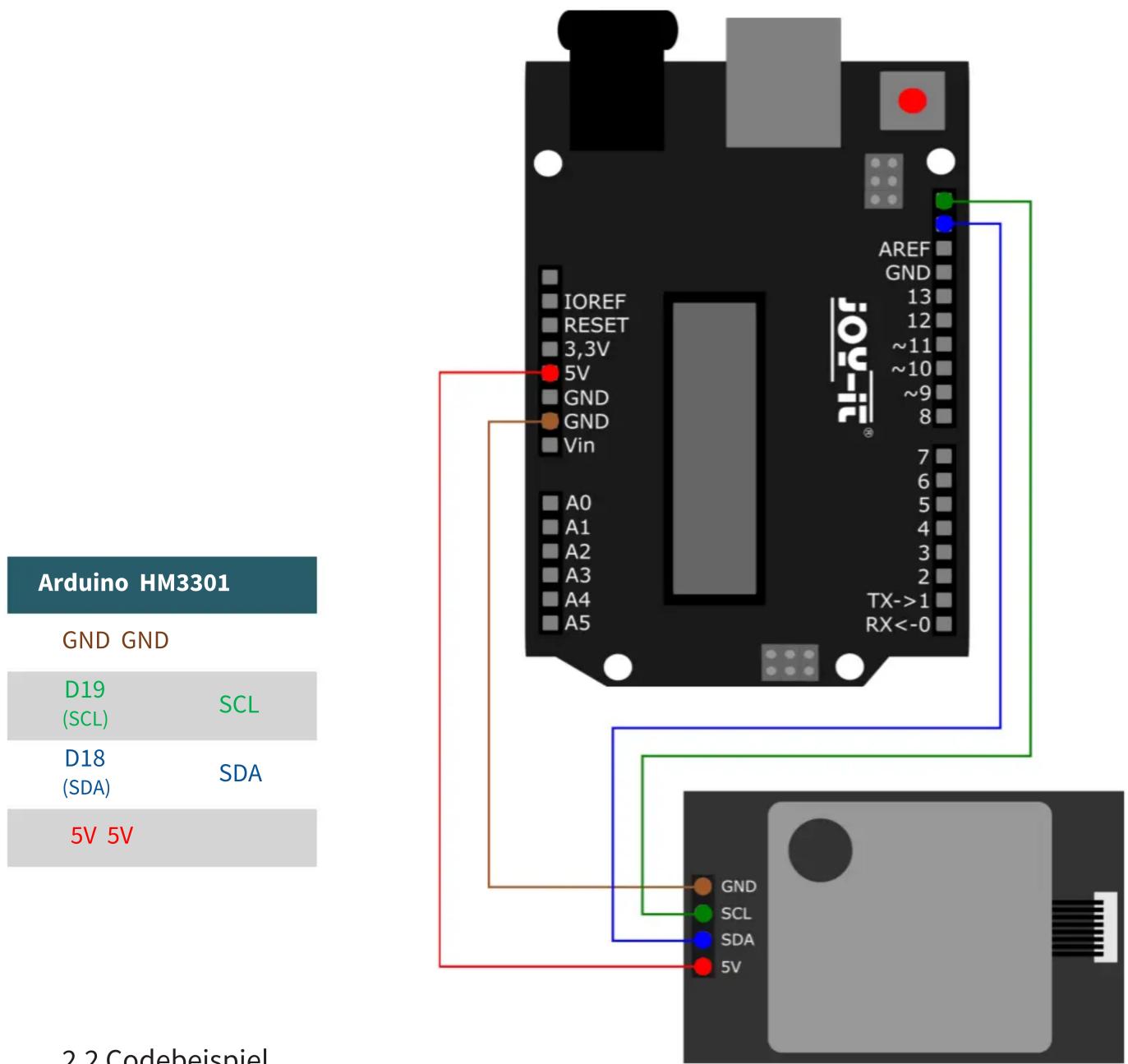

2.1 Anschluss

2.2 Codebeispiel

Dieser Feinstaübsensor kann mittels der Bibliothek

Seeed PM2 5 sensor HM3301, welche von Seeed Studio unter der MIT-Lizenz veröffentlicht wurde, betrieben werden. Nach der Installation dieser Bibliothek in Ihrer Arduino IDE finden Sie das Codebeispiel basic_demo unter Datei → Beispiele → Grove - Laser PM2.5 Sensor HM3301. Dieses Codebeispiel können Sie mittels Hochladen hochladen. Achten Sie zuvor jedoch darauf, dass Port und Board unter Werkzeuge richtig eingestellt sind.

3. SONSTIGE INFORMATIONEN

Unsere Informations- und Rücknahmepflichten nach dem Elektrogesetz (ElektroG)

Symbol auf Elektro- und Elektronikgeräten:

Diese durchgestrichene Mülltonne bedeutet, dass Elektro- und Elektronikgeräte nicht in den Hausmüll gehören. Sie müssen die Altgeräte an einer Erfassungsstelle abgeben. Vor der Abgabe haben Sie Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, von diesem zu trennen.

Rückgabemöglichkeiten:

Als Endnutzer können Sie beim Kauf eines neuen Gerätes, Ihr Altgerät (das im Wesentlichen die gleiche Funktion wie das bei uns erworbene neue erfüllt) kostenlos zur Entsorgung abgeben. Kleingeräte bei denen keine äußere Abmessungen größer als 25 cm sind können unabhängig vom Kauf eines Neugerätes in haushaltsüblichen Mengen abgeben werden.

Möglichkeit Rückgabe an unserem Firmenstandort während der Öffnungszeiten:

SIMAC Electronics GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn

Möglichkeit Rückgabe in Ihrer Nähe:

Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an [e-mail] oder per Telefon an uns.

Informationen zur Verpackung:

Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete Verpackung zukommen.

4. SUPPORT

Wir sind auch nach dem Kauf für Sie da. Sollten noch Fragen offen bleiben oder Probleme auftauchen stehen wir Ihnen auch per E-Mail, Telefon und Ticket-Supportsystem zur Seite.

E-Mail: [e-mail]

Ticket-System: http://support.joy-it.net

Telefon: [phone] (10 - 17 Uhr)

Für weitere Informationen besuchen Sie unsere Website: www.joy-it.net
