Produkttyp	MOSFET-Leistungsmodul
Hersteller	Joy-It
Modell	COM-MOSFET
Betriebsspannung	5 - 24 V DC
Maximaler Drain-Strom	10 A
Drain-Source-Spannung (VDS)	30 V
Gate-Source-Spannung (VGS)	±20 V
Schaltfrequenz	Bis zu 1 MHz
Anschlüsse	Gate, Drain, Source, VCC, GND, Signal
Kompatibilität	Arduino, Raspberry Pi, 3,3 V / 5 V Logik
Abmessungen (L × B × H)	50 mm × 30 mm × 20 mm
Gewicht	30 g
Gehäusetyp	Kunststoffgehäuse mit Beschriftung
Lagertemperatur	-20 °C bis +85 °C
Schutzfunktionen	Rückwärtsspannungsschutz (optional)
Anwendungen	Motorsteuerung, LED-Dimmung, Schalten von Lasten
PWM-Fähigkeit	Ja
Wartung	Mit trockenem Tuch reinigen
Sicherheitshinweis	Nicht kurzschließen und Polarität beachten
Ersatzteile	Keine separat erhältlich
Reparatur	Nicht reparierbar

Häufig gestellte Fragen - COM-MOSFET Joy-It

Wie schließe ich das COM-MOSFET Modul an?

Verbinden Sie VCC mit der positiven Versorgungsspannung (5-24 V), GND mit Masse, und das Signal (Gate) mit einem digitalen Ausgang Ihres Controllers. Schließen Sie die Last zwischen Drain und VCC oder Source und GND an.

Kann ich das Modul mit 5 V Logik betreiben?

Ja, das Modul akzeptiert Logikpegel von 3,3 V und 5 V und kann daher direkt mit Arduino oder Raspberry Pi verwendet werden.

Welche Lasten kann ich mit dem MOSFET schalten?

Das Modul eignet sich für Gleichstromlasten wie Motoren, Lampen, LED-Streifen oder Relais. Der maximale Dauertrom beträgt 10 A.

Ist das Modul PWM-fähig?

Ja, der MOSFET kann mit PWM-Signalen angesteuert werden, um z.B. die Helligkeit von LEDs oder die Drehzahl von Motoren zu regeln.

Was bedeuten die Anschlüsse Gate, Drain, Source?

Gate ist der Steueranschluss (Signal), Drain und Source sind die Lastanschlüsse. Der Strom fließt von Drain nach Source, wenn das Gate aktiviert wird.

Kann ich mehrere MOSFET-Module gemeinsam nutzen?

Ja, Sie können mehrere Module parallel schalten, um höhere Ströme zu schalten. Achten Sie auf ausreichende Kühlung und gleiche Gate-Signale.

Wie schütze ich das Modul vor Beschädigung?

Vermeiden Sie Kurzschlüsse zwischen Drain und Source oder Gate-Masse-Brücken. Ein Freilaufdiode (z.B. 1N4007) bei induktiven Lasten wird empfohlen.

Kann ich das Modul mit einem Raspberry Pi 3,3 V verwenden?

Ja, der MOSFET schaltet zuverlässig bei 3,3 V Gate-Spannung. Verbinden Sie den Signalpin direkt mit dem GPIO.

Welche Spannungen sind am Gate erlaubt?

Die maximale Gate-Source-Spannung beträgt ±20 V. Ein zu hohes Gate-Signal kann den MOSFET zerstören.

Ist das Modul für den Außeneinsatz geeignet?

Nein, das Modul ist nur für den Innenbereich und trockene Umgebungen geeignet. Feuchtigkeit kann zu Korrosion oder Kurzschluss führen.

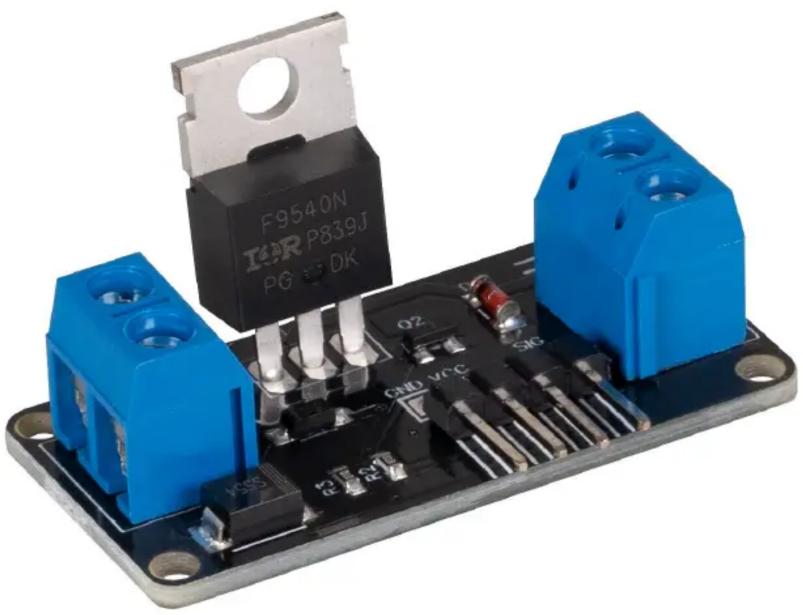

BEDIENUNGSANLEITUNG COM-MOSFET Joy-It

STEUERUNG VON HÖHEREN SPANNUNGEN

COM-Mosfet

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist.

Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren.

Die maximal zulässige Eingangsspannung beträgt 36 V.

Der maximal zulässige Betriebsstrom beträgt 2 A.

Überschreiten Sie niemals diese Grenzwerte.

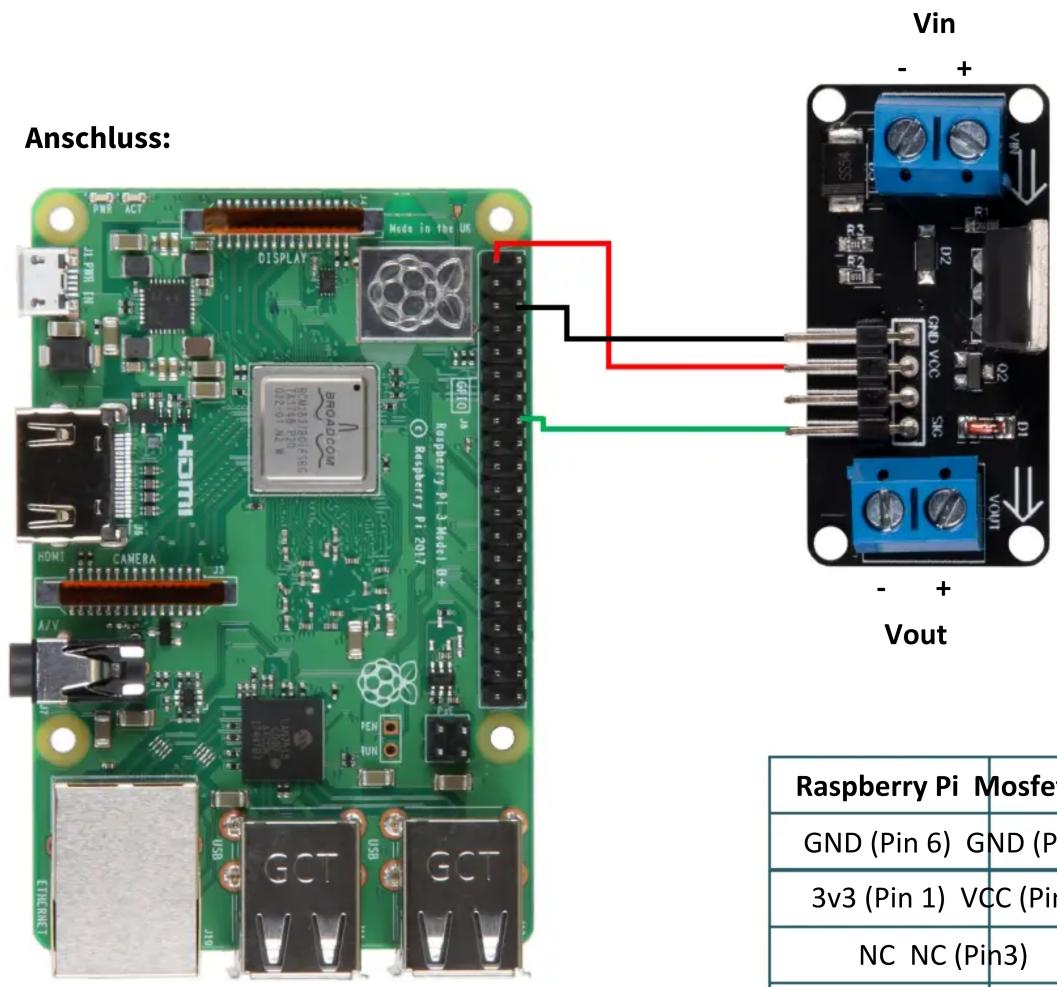

2. INBETRIEBNAHME MIT DEM RASPBERRY PI

Raspberry Pi Mosfet
GND (Pin 6) GND (Pin1)
3v3 (Pin 1) VCC (Pin2)
NC NC (Pin3)
BCM23 (Pin 16)	Signal (Pin4)

Codebeispiel:

Wird der Signal-Pin High geschaltet, so wird der Ausgang aktiviert.

In dem nun folgendem Codebeispiel wird der Ausgang alle 15 Sekunden für 10 Sekunden aktiviert.

from time import sleep
import RPi.GPIO as GPIO
GPIO.setmode(GPIO.BOARD)
Signal_Pin = 16
GPIO.setup(Signal_Pin, GPIO.OUT)
try:
    while True:
    GPIO.output(Signal_Pin, GPIO.HIGH)
    print ("Ausgang aktiviert")
    sleep (10)
    GPIO.output(Signal_Pin, GPIO.LOW)
    print ("Ausgang deaktiviert")
    sleep (5)
except KeyboardInterrupt:
    GPIO.cleanup()

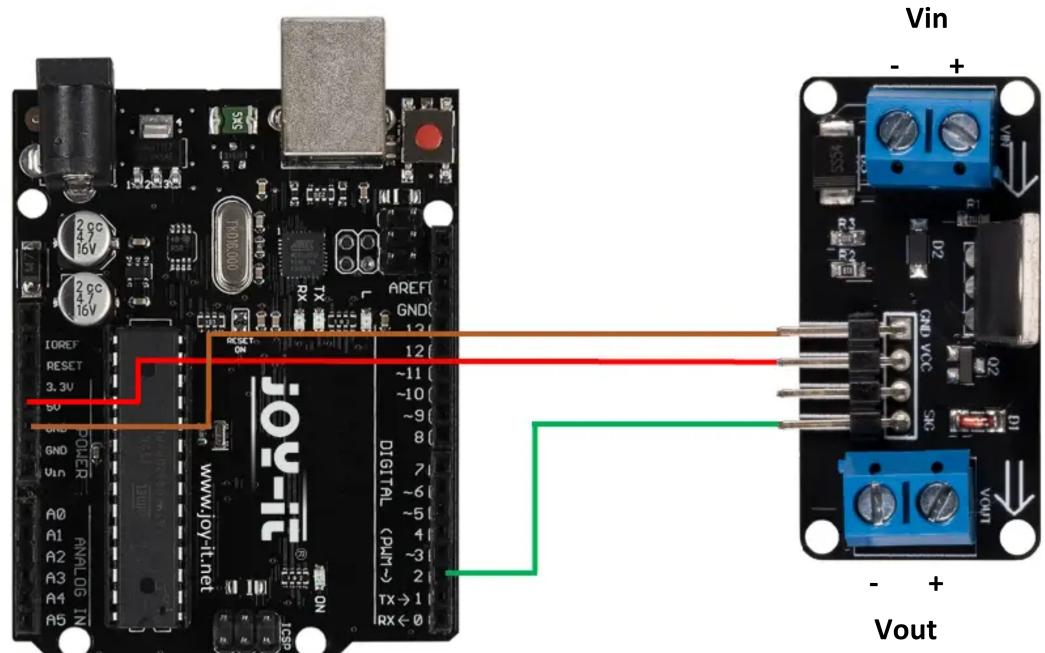

Anschluss:

Arduino Mosfet

GND GND (Pin1)

5V VCC (Pin2)

NC NC (Pin3)

Digital Pin 2 Signal (Pin4)

Codebeispiel:

Wird der Signal-Pin High geschaltet, so wird der Ausgang aktiviert.

In dem nun folgendem Codebeispiel wird der Ausgang alle 15 Sekunden für 10 Sekunden aktiviert.

Gehen Sie vor dem Hochladen sicher, dass Sie das richtige Board und den richtigen Port in Ihrer Arduino IDE eingestellt haben.

void setup() {
    Serial.begin(9600);
    pinMode(2, OUTPUT);
}
void loop() {
    digitalWrite(2, HIGH);
    Serial.println("Ausgang aktiviert...");
    delay(10000);
    digitalWrite(2, LOW);
    Serial.println("Ausgang deaktiviert...");
    delay(5000);
}

4. SONSTIGE INFORMATIONEN

Unsere Informations- und Rücknahmepflichten nach dem Elektrogesetz (ElektroG)

Symbol auf Elektro- und Elektronikgeräten:

Diese durchgestrichene Mülltonne bedeutet, dass Elektro- und Elektronikgeräte nicht in den Hausmüll gehören. Sie müssen die Altgeräte an einer Erfassungsstelle abgeben. Vor der Abgabe haben Sie Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, von diesem zu trennen.

Rückgabemöglichkeiten:

Als Endnutzer können Sie beim Kauf eines neuen Gerätes, Ihr Altgerät (das im Wesentlichen die gleiche Funktion wie das bei uns erworbene neue erfüllt) kostenlos zur Entsorgung abgeben. Kleingeräte bei denen keine äußere Abmessungen größer als 25 cm sind können unabhängig vom Kauf eines Neugerätes in Haushaltsüblichen Mengen abgeben werden.

Möglichkeit Rückgabe an unserem Firmenstandort während der Öffnungszeiten:

SIMAC Electronics GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn

Möglichkeit Rückgabe in Ihrer Nähe:

Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an [e-mail] oder per Telefon an uns.

Informationen zur Verpackung:

Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete Verpackung zukommen.

5. SUPPORT

Wir sind auch nach dem Kauf für Sie da. Sollten noch Fragen offen bleiben oder Probleme auftauchen stehen wir Ihnen auch per E-Mail, Telefon und Ticket-Supportsystem zur Seite.

E-Mail: [e-mail]

Ticket-System: http://support.joy-it.net

Telefon: [phone] - 50 (10 - 17 Uhr)

Für weitere Informationen besuchen Sie unsere Website:

www.joy-it.net
