COM-MSD - Nicht kategorisiert Joy-It - Kostenlose Bedienungsanleitung

Typ	MicroSD-Kartenleser/-modul
Modell	COM-MSD
Marke	Joy-It
Abmessungen (ca.)	5,0 x 2,5 x 1,0 cm
Gewicht (ca.)	15 g
Stromversorgung	Über USB (5 V)
Schnittstelle	USB 2.0 / SPI
Kompatible Karten	MicroSD, MicroSDHC
Maximale Speicherkapazität	32 GB
Unterstütztes Dateisystem	FAT16, FAT32
Hauptfunktionen	Lesen und Schreiben von Daten auf microSD-Karten; Datentransfer zwischen PC und Karte
Betriebssysteme	Windows, macOS, Linux (keine Treiber erforderlich)
Pflege und Reinigung	Staubfrei und trocken lagern; Gehäuse mit weichem, trockenem Tuch reinigen
Sicherheitshinweise	Vor Feuchtigkeit und extremen Temperaturen schützen; keine Flüssigkeiten in die Anschlüsse bringen
Ersatzteile und Reparierbarkeit	Keine reparierbaren Teile; bei Defekt Gerät ersetzen
Besonderheiten	Plug-and-Play; kompatibel mit Arduino (SPI)
Lieferumfang	1x COM-MSD Modul
Herstellergarantie	2 Jahre
Anwendungsbereich	Datenspeicherung, Datenlogging, Arduino-Projekte

Häufig gestellte Fragen - COM-MSD Joy-It

Wie schließe ich das COM-MSD an?

Schließen Sie das Modul über ein USB-Kabel an Ihren Computer an. Das Gerät wird automatisch erkannt und als Wechseldatenträger angezeigt. Bei Arduino-Modellen verbinden Sie die Pins (VCC, GND, MISO, MOSI, SCK, CS) mit den entsprechenden SPI-Schnittstellen.

Welche Speicherkarten werden unterstützt?

Das Modul unterstützt microSD- und microSDHC-Karten mit einer maximalen Kapazität von 32 GB. Die Karte sollte im Dateisystem FAT16 oder FAT32 formatiert sein.

Warum wird das Gerät nicht erkannt?

Prüfen Sie das USB-Kabel und den Anschluss. Versuchen Sie einen anderen USB-Port. Bei Arduino-Modellen überprüfen Sie die Verkabelung und die Spannungsversorgung (3,3 V oder 5 V je nach Modell). Ein Neustart des Computers kann ebenfalls helfen.

Kann ich das Modul mit einem Arduino verwenden?

Ja, das COM-MSD ist für den Einsatz mit Arduino vorgesehen. Verwenden Sie die SPI-Schnittstelle (Pins: MISO, MOSI, SCK, CS) und die SD-Bibliothek von Arduino. Achten Sie auf die korrekte Spannung (3,3 V oder 5 V).

Wie formatiere ich die microSD-Karte?

Formatieren Sie die Karte mit FAT32 unter Windows (rechte Maustaste auf Laufwerk -> Formatieren) oder mit dem Festplattendienstprogramm unter macOS als MS-DOS (FAT). Verwenden Sie keine exFAT- oder NTFS-Formate, da diese nicht unterstützt werden.

Was ist die maximale Speicherkapazität?

Die maximale unterstützte Speicherkapazität beträgt 32 GB. Höhere Kapazitäten (z. B. 64 GB) können zu Problemen führen, da das Modul nur FAT16/FAT32 unterstützt.

Benötigt das Modul eine Treiberinstallation?

Nein, unter Windows, macOS und Linux wird das Modul als Standard-Massenspeichergerät erkannt und benötigt keine zusätzlichen Treiber. Für Arduino-Bibliotheken ist jedoch die SD-Bibliothek erforderlich.

Wie kann ich Daten auslesen?

Nach dem Anschließen wird das Modul als Wechseldatenträger im Datei-Explorer angezeigt. Sie können Dateien einfach per Drag & Drop kopieren. Bei Arduino verwenden Sie die SD-Bibliothek, um Dateien zu lesen und zu schreiben.

Ist das Modul wasserdicht?

Nein, das Modul ist nicht wassergeschützt. Setzen Sie es keiner Feuchtigkeit aus. Bei Reinigung nur trockenes Tuch verwenden. Vermeiden Sie den Einsatz in Umgebungen mit hoher Luftfeuchtigkeit.

Wo finde ich die neueste Firmware?

Die Firmware ist fest integriert und kann nicht aktualisiert werden. Bei Funktionsproblemen überprüfen Sie die Verbindung und die Karte. Weitere Informationen finden Sie auf der Website von Joy-It unter www.joy-it.net.

BEDIENUNGSANLEITUNG COM-MSD Joy-It

Sehr geehrte*r Kunde *in, vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist.

Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren.

2. VERWENDUNG MIT DEM ARDUINO

2.1 Anschluss

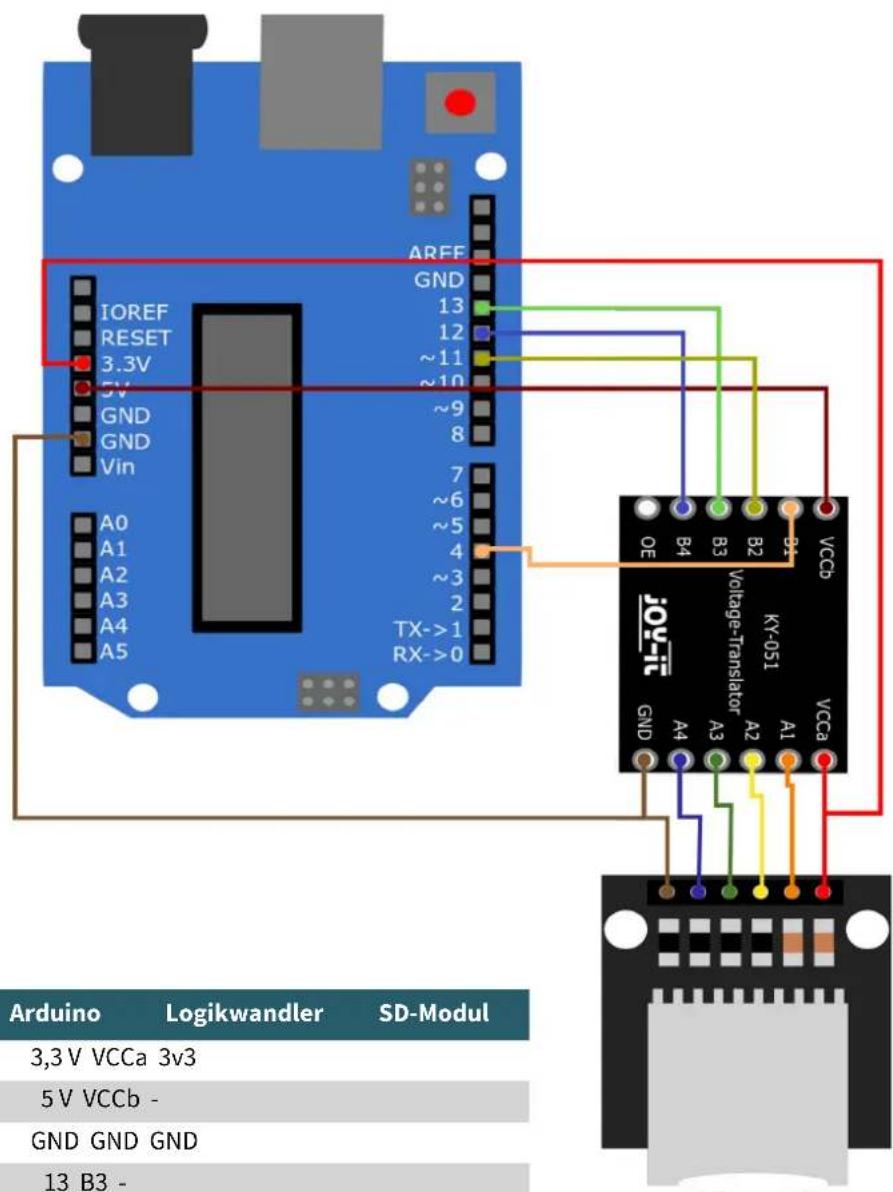

Schließen Sie Ihr Micro-SD Modul wie im Schaubild und der Tabelle zusehen an Ihren Arduino an.

Beachten Sie, dass Sie einen Logiklevelwandler benötigen, da das Modul im Gegensatz zu dem Arduino mit einem 3 V Logiklevel arbeitet. In diesem Beispiel verwenden wir den COM-KY051VT von Joy-IT.

Arduino	Logikwandler	SD-Modul
3,3 V VCCa	3v3
5 V VCCb	-
GND GND GND
13 B3	-
12 B4	-
11 B2	-
4 B1	-
- A1 CS
- A2 MOSI
- A3 CLK
- A4 MISO

2.2 Installation der Bibliothek

Zur Installation der benötigten Bibliothek öffnen Sie in Ihrer Arduino IDE den Bibliotheksverwalter unter Sketch -> Bilbiothek einbinden -> Bibliotheken verwalten...

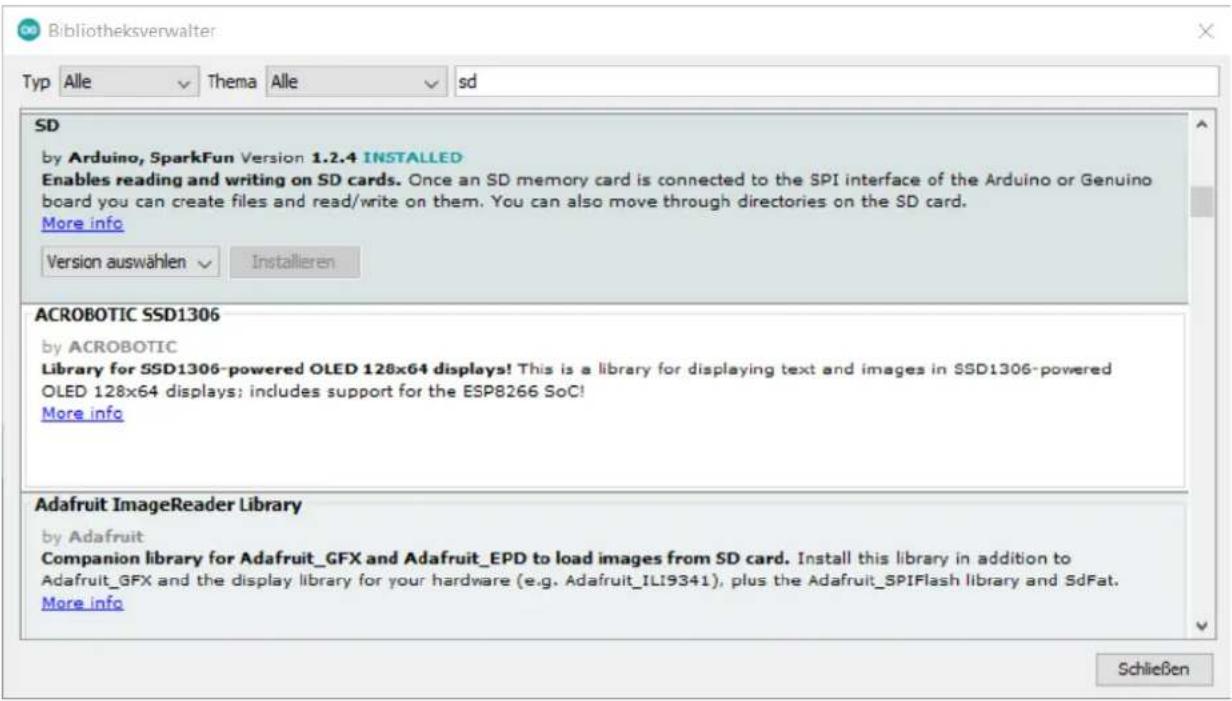

Geben Sie dort in dem Suchfeld SD ein und installieren Sie die SD-Bibliothek by Arduino, SparkFun

Nun können Sie unter Datei -> Beispiele -> SD das ReadWrite Beispiel öffnen und auf Ihren Arduino laden.

Alternativ können Sie den Code auch hier heraus kopieren:

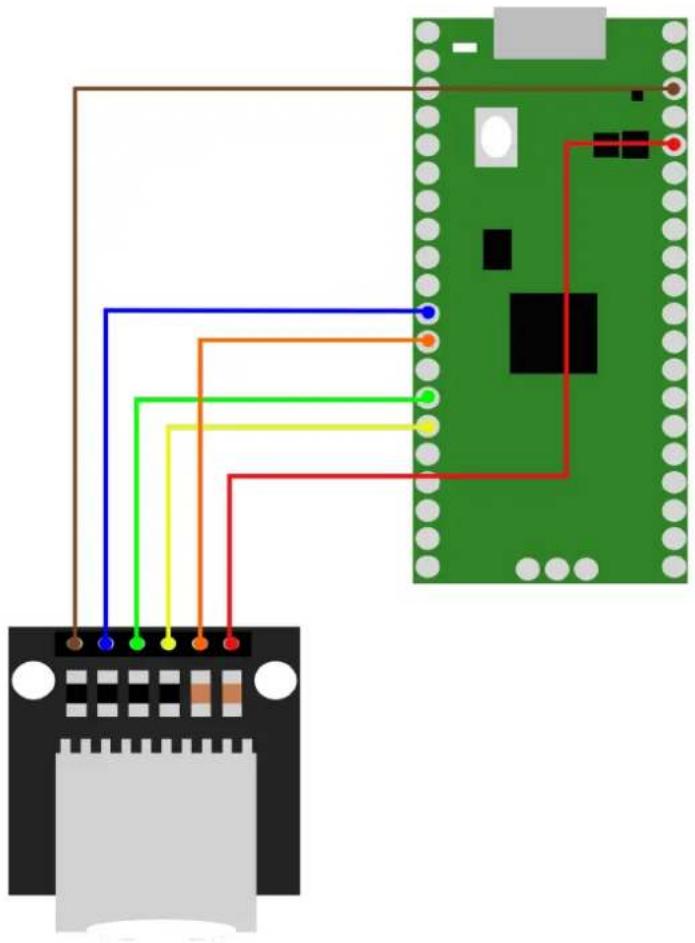

Schließen Sie Ihr Micro-SD Modul wie im Schaubild und der Tabelle zusehen an Ihren Raspberry Pi Pico an.

2.2 Installation der Bibliothek

Zur Programmierung des Raspberry Pi Pico verwenden wir in diesem Beispiel die Thonny IDE mit Micropython.

Zunächst müssen Sie die benötigte Micropython-Bibliothek herunterladen. Diese können Sie hier finden.

Öffnen Sie die sdcard.py in Ihrer IDE und speichern Sie die Datei auf Ihrem Raspberry Pi Pico in dem lib Ordner. Gegebenenfalls müssen Sie diesen Ordner zuvor erstellen.

2.3 Codebeispiel

Nun können Sie eine neue Datei erstellen und dort folgenden Code zum Testen des Moduls einfügen:

Nun können Sie das Skript auf Ihrem Raspberry Pi Pico ausführen.

3. SONSTIGE INFORMATIONEN

Unsere Informations- und Rücknahmepflichten nach dem Elektrogesetz (ElektroG)

Symbol auf Elektro- und Elektronikgeräten:

Diese durchgestrichene Mülltonne bedeutet, dass Elektro- und Elektronikgeräte nicht in den Hausmüll gehören. Sie müssen die Altgeräte an einer Erfassungsstelle abgeben. Vor der Abgabe haben Sie Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, von diesem zu trennen.

Rückgabemöglichkeiten:

Als Endnutzer können Sie beim Kauf eines neuen Gerätes, Ihr Altgerät (das im Wesentlichen die gleiche Funktion wie das bei uns erworbene neue erfüllt) kostenlos zur Entsorgung abgeben. Kleingeräte bei denen keine äußere Abmessungen größer als 25 cm sind können unabhängig vom Kauf eines Neugerätes in haushaltsüblichen Mengen abgeben werden.

Möglichkeit Rückgabe an unserem Firmenstandort während der Öffnungszeiten:

SIMAC Electronics GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn

Möglichkeit Rückgabe in Ihrer Nähe:

Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an [e-mail] oder per Telefon an uns.

Informationen zur Verpackung:

Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete Verpackung zukommen.

4. SUPPORT

Wir sind auch nach dem Kauf für Sie da. Sollten noch Fragen offen bleiben oder Probleme auftauchen stehen wir Ihnen auch per E-Mail, Telefon und Ticket-Supportsystem zur Seite.

E-Mail: [e-mail]

Ticket-System: http://support.joy-it.net

Telefon: [phone] (10 - 17 Uhr)

Für weitere Informationen besuchen Sie unsere Website:

www.joy-it.net
