SEN-UV01 - Nicht kategorisiert Joy-It - Kostenlose Bedienungsanleitung

Produkttyp	UV-Sensor-Modul
Modell	SEN-UV01
Marke	Joy-It
Sensor	GUVA-S12SD (analoge Fotodiode)
Messbereich	UV-A und UV-B (ca. 280–400 nm)
Ausgangssignal	Analog (0–5 V proportional zur UV-Intensität)
Betriebsspannung	5 V DC (über VCC-Pin)
Stromaufnahme	Typisch < 1 mA
Anschlüsse	3-Pin: VCC, OUT, GND
Kompatibilität	Arduino (direkt), Raspberry Pi (mit ADC-Modul wie KY-053)
Abmessungen	Ca. 20 x 15 x 5 mm
Gewicht	Ca. 5 g
Lieferumfang	1x SEN-UV01 Modul
Hersteller	Joy-It / SIMAC Electronics GmbH
Support	E-Mail: [e-mail]; Telefon: [phone]; Ticketsystem: support.joy-it.net
Entsorgung	Gemäß ElektroG: nicht im Hausmüll, Rückgabe an Hersteller oder Sammelstelle
Besonderheiten	Analoger Ausgang, kein integrierter ADC; direkter Anschluss an Arduino-Analogpin

Häufig gestellte Fragen - SEN-UV01 Joy-It

Wie schließe ich den SEN-UV01 an einen Arduino an?

Verbinden Sie VCC mit 5V, GND mit GND und OUT mit einem analogen Eingang (z.B. A0). Verwenden Sie dann analogRead(A0) im Arduino-Code.

Kann ich den SEN-UV01 direkt an einen Raspberry Pi anschließen?

Nein, da der Sensor ein analoges Signal ausgibt und der Raspberry Pi nur digitale Signale verarbeiten kann. Sie benötigen einen externen Analog-Digital-Wandler (ADC) wie den KY-053.

Welche Spannung liefert der Sensor am Ausgang?

Der Ausgang liefert eine analoge Spannung zwischen 0 und 5V, proportional zur gemessenen UV-Intensität. Die Spannung kann mit analogRead oder einem ADC gemessen werden.

Welchen Wellenlängenbereich misst der SEN-UV01?

Der Sensor misst UV-A und UV-B Strahlung im Bereich von ca. 280–400 nm.

Wie kann ich den gemessenen UV-Wert in einen Index umrechnen?

Der Sensor liefert eine Spannung proportional zur Intensität. Eine genaue Kalibrierung ist nicht in der Anleitung enthalten. Sie können die Spannung mit einem Referenzwert vergleichen oder einen Umrechnungsfaktor aus Datenblättern nutzen.

Ist der SEN-UV01 wasserdicht?

Nein, das Modul ist nicht wasserdicht. Es sollte vor Feuchtigkeit und direkter Nässe geschützt werden.

Welche Bibliotheken werden für die Verwendung mit dem Raspberry Pi benötigt?

Für den KY-053 ADC installieren Sie die Adafruit CircuitPython ADS1x15 Bibliothek mit: sudo pip3 install adafruit-circuitpython-ads1x15.

Wie kann ich den Sensor mit dem Raspberry Pi über I2C ansprechen?

Aktivieren Sie I2C in der config.txt, installieren Sie i2c-tools und verwenden Sie den KY-053 ADC. Der Sensor wird über den ADC ausgelesen.

Welche Unterstützung bietet Joy-It nach dem Kauf?

Joy-It bietet Support per E-Mail ([e-mail]), Telefon [phone]) und über das Ticketsystem (support.joy-it.net).

Wie entsorge ich den SEN-UV01 umweltgerecht?

Gemäß ElektroG darf das Gerät nicht im Hausmüll entsorgt werden. Geben Sie es kostenlos an einer Sammelstelle ab oder senden Sie es an den Hersteller zurück. Kontaktieren Sie Joy-It für eine Paketmarke.

BEDIENUNGSANLEITUNG SEN-UV01 Joy-It

Analoge GUVA-S12SD UV-Fotodiode

1. ALLGEMEINE INFORMATIONEN

Sehr geehrte*r Kunde*in,

vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist.

Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren.

2. GRUNDLAGEN & ANSCHLUSS DES MODULS

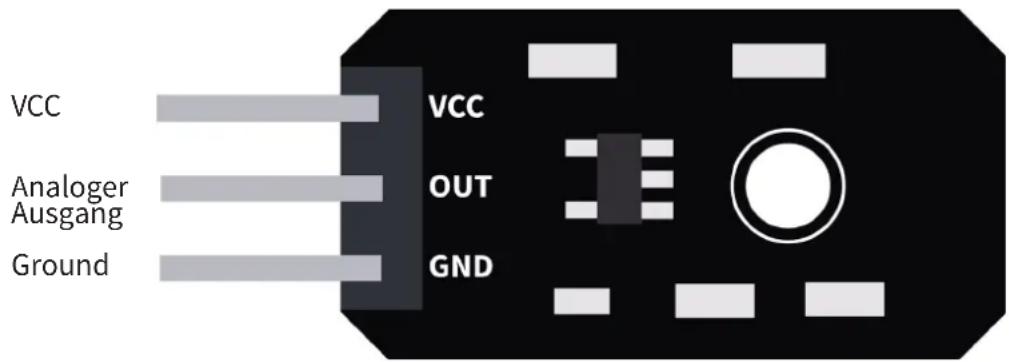

Das Modul ist mit einer GUVA-S12SD Fotodiode bestückt, welche die Intensität von UV-B und UV-A Strahlen messen kann.

Das Modul kann dabei wie folgt angeschlossen werden:

3. ANWENDUNGSBEISPIEL ARDUINO

Schließen Sie das Modul zunächst an Ihren Arduino an:

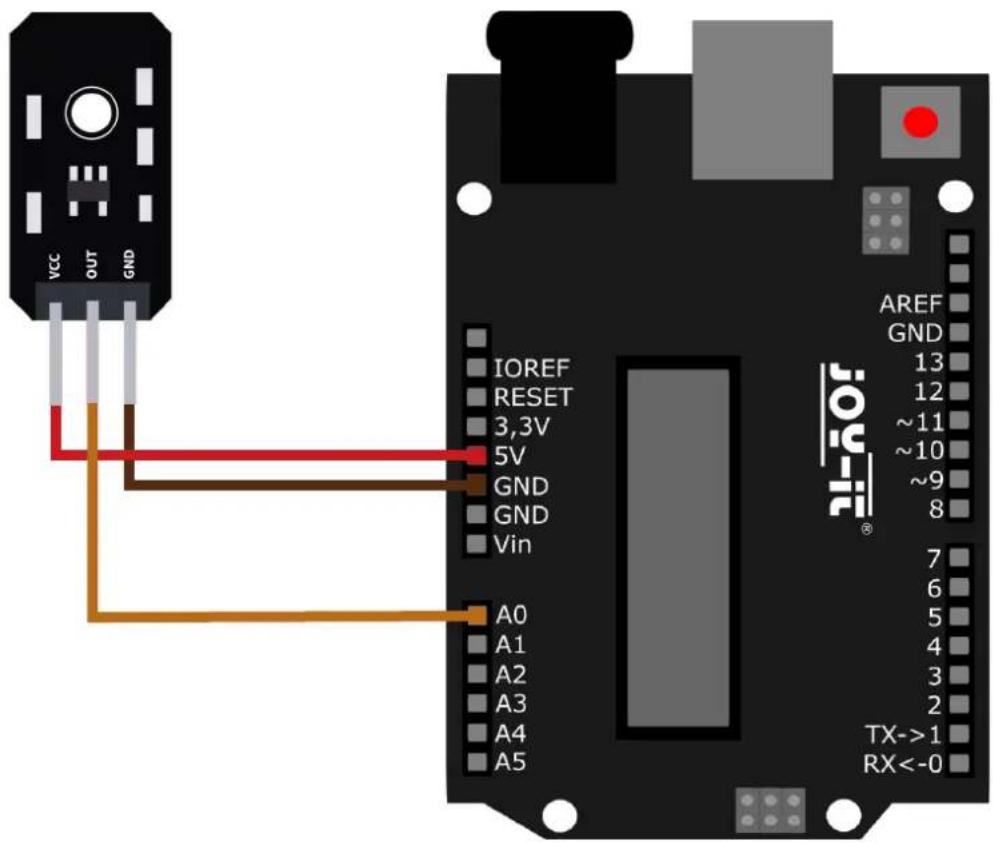

UV-SENSOR ARDUINO

GND	GND
OUT	A0
VCC 5 V

Übertragen Sie nun das nachfolgende Codebeispiel auf Ihren Arduino. Alternativ können Sie dieses auch hier herunterladen.

void setup()
{
    Serial.begin(9600);
}

void loop()
{
    float sensorVoltage;
    float sensorValue;

    sensorValue = analogRead(A0);
    sensorVoltage = sensorValue/1024*5;
    Serial.print("sensor reading = ");
    Serial.print(sensorValue);
    Serial.println("");
    Serial.print("sensor voltage = ");
    Serial.print(sensorVoltage);
    Serial.println("V");
    delay(1000);
}

delay(500);
}

4. ANWENDUNGSBEISPIEL RASPBERRY PI

Schließen Sie das Modul zunächst an Ihren Raspberry Pi an.

ACHTUNG! Bitte beachten Sie, dass dieser Sensor ausschließlich analoge Signale ausgibt. Diese können nicht direkt vom Raspberry Pi verarbeitet werden. Um dieses Modul mit einem Raspberry Pi verwenden zu können ist ein zusätzlicher Analog-Digital-Wandler (ADC) erforderlich. Hierfür eignet sich beispielsweise unser KY-053 Analog-Digital Wandler.

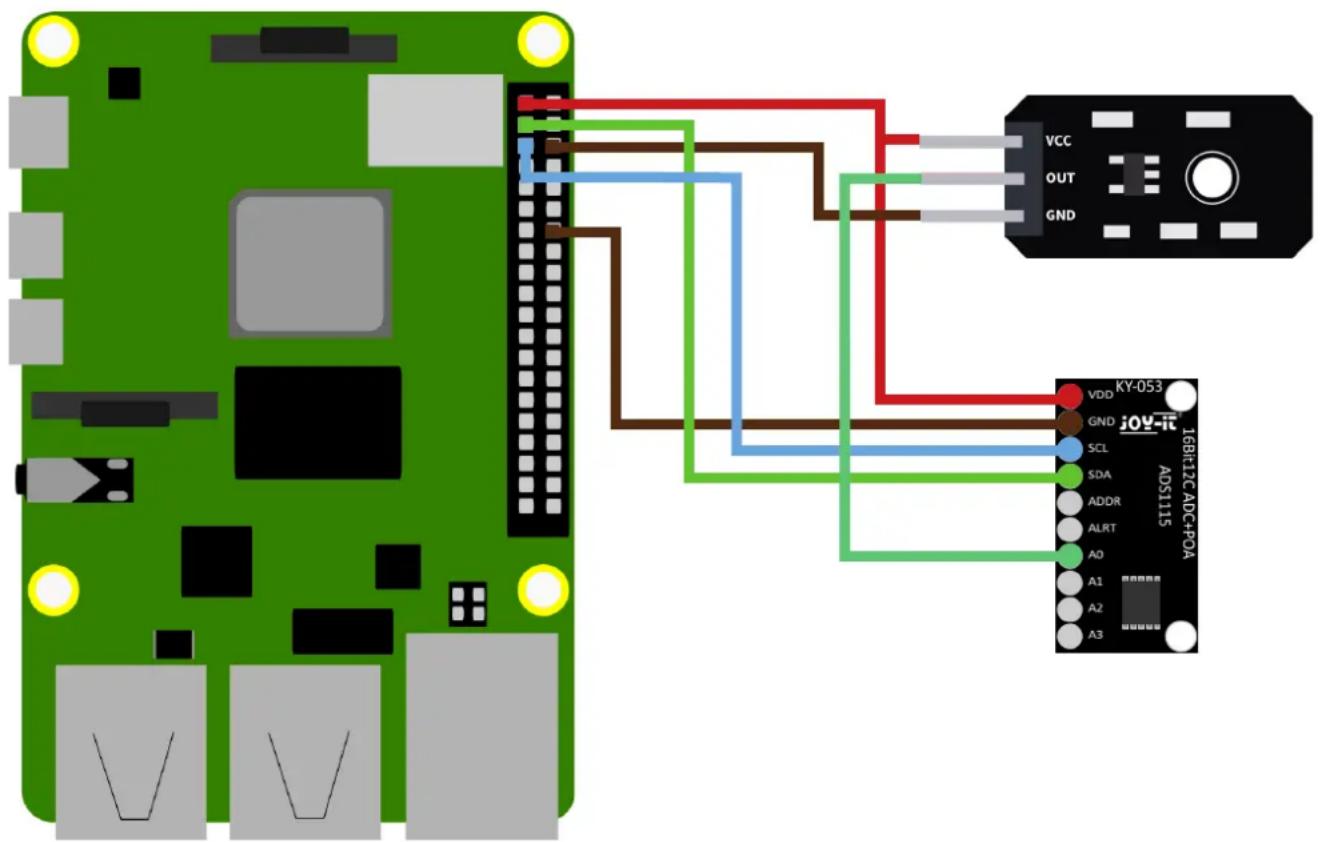

RASPBERRY PI UV-SENSOR		KY-053 ADC
3,3 V	VCC	VDD
GND	GND	GND
SDA -		SDA
SCL	-	SCL
-	OUT	A0

Für die Verwendung des KY-053 Analog-Digital Converters ist zunächst die Installation der Adafruit CircuitPython ADS1x15 Bibliothek notwendig. Installieren Sie diese daher mit Hilfe des folgenden Befehls:

sudo apt-get install python3-pip
sudo pip3 install adafruit-circuitpython-ads1x15

Aktivieren Sie nun die I2C Schnittstelle, indem Sie Ihre config.txt-Datei über den folgenden Befehl öffnen:

sudo nano /boot/config.txt

Fügen Sie hier die folgende Zeile an das Ende der Datei an:

dtparam=i2c_arm=on

Speichern Sie die Datei mit der Tastenkombination [STRG+O], bestätigen Sie mit [Enter] und verlassen Sie nun den Editor mit der Kombination [STRG+X]. Installieren Sie nun die I2C-Bibliotheken und die erforderlichen Abhängigkeiten:

sudo apt-get install python3-smbus i2c-tools -y

Starten Sie nun Ihren Raspberry Pi neu:

sudo reboot

Übertragen Sie nun das nachfolgende Codebeispiel auf Ihren Raspberry Pi:

Alternativ können Sie das Codebeispiel auch hier herunterladen. Hierfür können Sie die folgenden Befehle nutzen:

wget https://joy-it.net/files/files/Produkte/SEN-UV01/SEN-UV01-RPi.zip
unzip SEN-UV01-RPi.zip

5. INFORMATIONS- & RÜCKNAHMEPFLICHTEN

Unsere Informations- und Rücknahmepflichten nach dem Elektrogesetz (ElektroG)

Symbol auf Elektro- und Elektronikgeräten:

Diese durchgestrichene Mülltonne bedeutet, dass Elektro- und Elektronikgeräte nicht in den Hausmüll gehören. Sie müssen die Altgeräte an einer Erfassungsstelle abgeben. Vor der Abgabe haben Sie Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, von diesem zu trennen.

Rückgabemöglichkeiten:

Als Endnutzer können Sie beim Kauf eines neuen Gerätes, Ihr Altgerät (das im Wesentlichen die gleiche Funktion wie das bei uns erworbene neue erfüllt) kostenlos zur Entsorgung abgeben. Kleingeräte bei denen keine äußere Abmessungen größer als 25 cm sind können unabhängig vom Kauf eines Neugerätes in Haushaltsüblichen Mengen abgeben werden.

Möglichkeit Rückgabe an unserem Firmenstandort während der Öffnungszeiten:

SIMAC Electronics GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn

Möglichkeit Rückgabe in Ihrer Nähe:

Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an [e-mail] oder per Telefon an uns.

Informationen zur Verpackung:

Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete Verpackung zukommen.

6. SUPPORT

Wir sind auch nach dem Kauf für Sie da. Sollten noch Fragen offen bleiben oder Probleme auftauchen stehen wir Ihnen auch per E-Mail, Telefon und Ticket-Supportsystem zur Seite.

E-Mail: [e-mail]

Ticket-System: http://support.joy-it.net

Telefon: [phone] - 50 (9:30 - 17:15 Uhr)

Für weitere Informationen besuchen Sie unsere Website:

www.joy-it.net

Veröffentlicht: 27.04.2022
