BEDIENUNGSANLEITUNG RB-RGBLED01 Joy-It

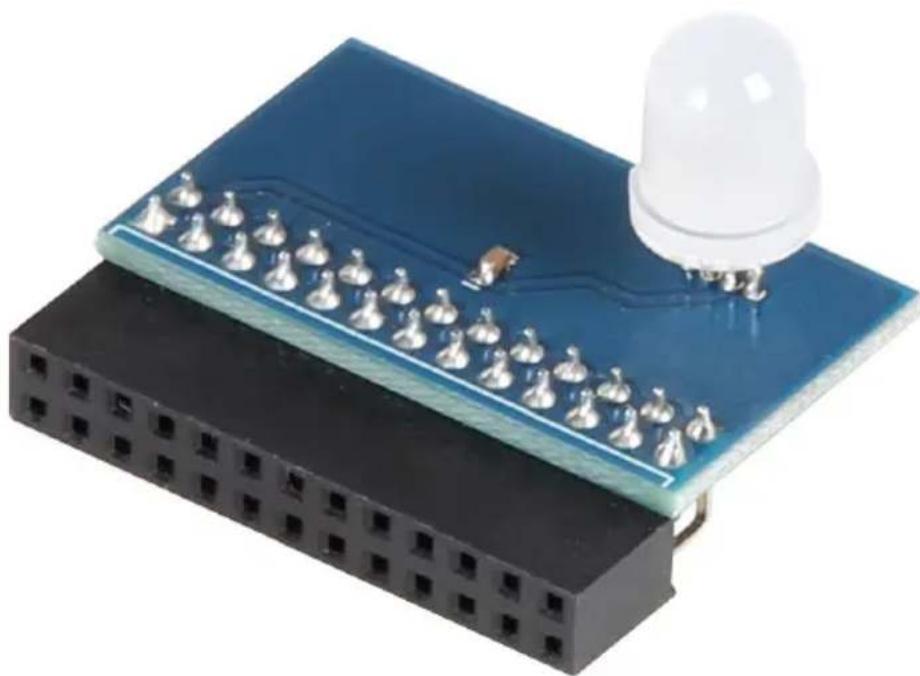

RGB-LED Modul für Raspberry PI

Sehr geehrter Kunde, vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist.

Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren.

1. VERWENDUNG MIT EINEM RASPBERRY PI

1.1 Installation der Software

Sollten Sie bereits ein aktuelles Raspbian-System auf Ihrem Raspberry verwenden, so können Sie diesen Schritt überspringen und sofort mit Schritt 1.2 fortfahren.

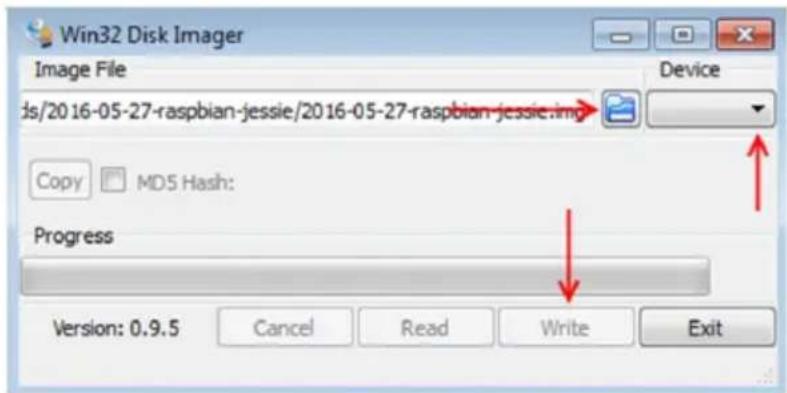

Installieren Sie auf Ihre SD-Karte mit Hilfe des „Win32 Disk Image“ - Programms das aktuelle Raspbian Image, welches Sie unter dem folgenden Link zum Download finden.

1.2 Anschließen des Moduls

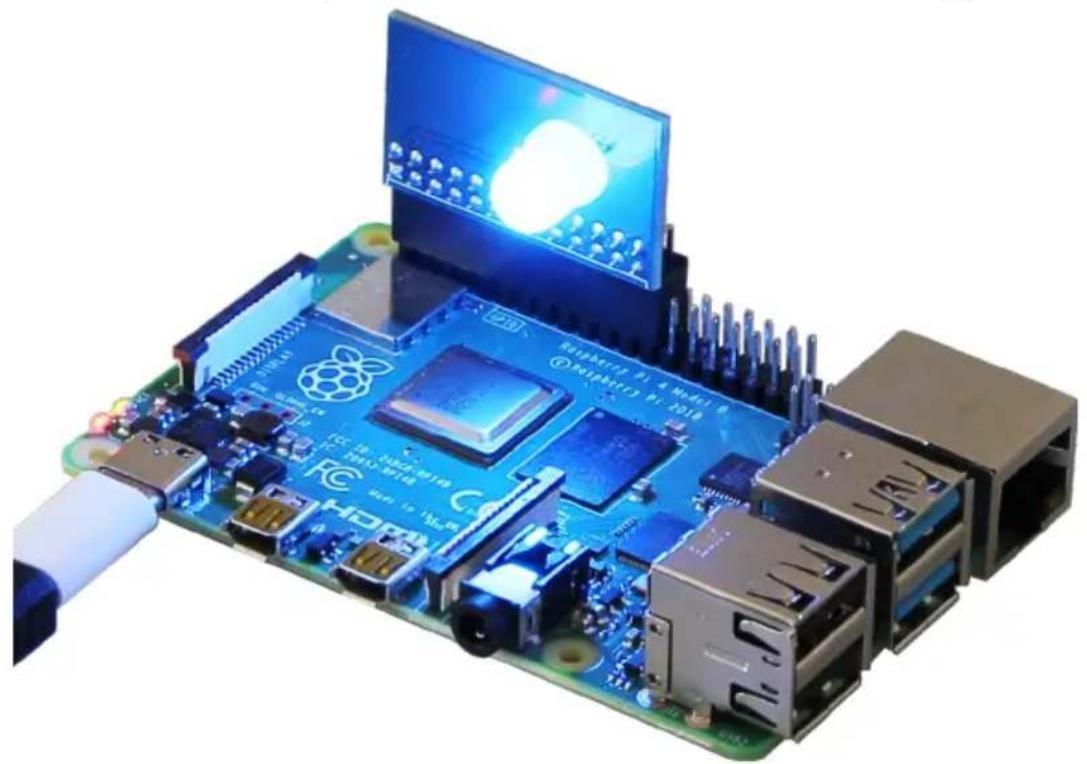

Setzen Sie das Modul, wie im folgenden Bild zu sehen ist, auf die Pins 1 bis 26 Ihres Raspberry Pis.

Beachten Sie dabei, dass die RGB-LED nach innen zeigt.

1.3 Vorbereitung des Moduls

Sobald Sie das System gestartet haben, öffnen Sie die Terminal-Konsole und führen Sie folgende Kommandos aus:

sudo apt-get update

Wir installieren die benötigten Pakete und bestätigen diese mit der Taste Y :

sudo apt-get install gcc make build-essential python-dev git scons wig

Für die Nutzung muss die Audioausgabe deaktiviert werden. Hierfür bearbeiten wir die dafür zuständige Dateien. Diese öffnen wir mit dem Befehl:

sudo nano /etc/modprobe.d/snd-blacklist.conf

Fügen sie folgende Zeile ein:

Speichern und Verlassen Sie die Datei mit der Tastenkombination:

STRG + O, ENTER, STRG + X

Öffnen Sie nun die Konfigurationsdatei mit:

sudo nano /boot/config.txt

Scrollen Sie in der Datei hinunter bis zu den Zeilen:

<h1 id="enable-audio-loads-snd_bcm2835">Enable audio (loads snd_bcm2835)</h1>
dtparam=audio=on

Kommentieren Sie nun die untere Zeile mit einem Hashtag # aus, sodass es wie folgt aussieht:

#dtparam=audio=on

Speichern und Verlassen Sie die Datei mit der Tastenkombination STRG + O, ENTER, STRG + X

Der Raspberry PI muss neu gestartet werden mit folgendem Kommando:

sudo reboot

1. VERWENDUNG MIT EINEM RASPBERRY PI

1.4 Installation der Bibliothek

Da Sie nun das Modul vorbereitet haben, benötigen wir nun noch py-spidev wenn es nicht schon vorinstalliert ist, danach machen wir uns eine Python-Bibliothek mit folgenden Befehlen zunutze:

git clone https://github.com/doceme/py-spidev.git

cd py-spidev

make

sudo make install

Anschließend kehren wir dann mit dem cd Befehl zurück um nun unsere Bibliothek, welche wir für das Programm benötigen (und welche unter der AGPL-3.0 Lizenz veröffentlicht wurde), herunter zu laden. Dazu gehen wir wie folgt vor:

git clone https://github.com/joosteto/ws2812-spi.git

1.5 Beispiel-Code

Im Nachfolgenden benutzen wir einen schon bestehenden Beispiel-Code aus der Bibliothek. Dieser Code ist leicht für uns zu verändern wegen unsere einzelne RGB-LED. Daher ändern wir den Code.

Nach dem letzten Befehl können wir auch schon direkt in den gerade Heruntergeladenen Ordner springen

cd ws2812-spi/

um dann mit dem Befehl

sudo nano ownloop.py

die Datei zu öffnen welche wir gleich umschreiben werden.

1. VERWENDUNG MIT EINEM RASPBERRY PI

In diese nun leere Datei Kopieren wir den folgenden Code.

Speichern und verlassen Sie nun die Datei mit der Tastenkombination:

STRG + O, ENTER, STRG + X

Der Beispiel-Code ist somit fertig und wird mit folgendem Kommando ausgeführt:

sudo python3 loop.py

Gestoppt wird die Ausführung mit der Tastenkombination: STRG + C
