Produkttyp	Entwicklungskarte (ESP8266-Mikrocontroller)
Marke	Joy-It
Modell	SBC-NodeMCU
Mikrocontroller	ESP8266
Frequenz	2,4 GHz
Betriebsspannung	3,0 - 3,6 V (über USB 5 V)
Spannungsversorgung	Micro-USB (5 V DC)
Maximale Sendeleistung	9,78 dBM (E.I.R.P)
Übertragungsstandard	IEEE 802.11 b/g/n
Bestimmungsgemäße Verwendung	Prototyping, Office- und Privatgebrauch
Einsatzbereich	Nur in trockenen Innenräumen
Anschlüsse	Micro-USB, GPIO-Pins (siehe Pinbelegung)
Taster	Flash-Button, Reset-Button
Unterstützte Entwicklungsumgebung	Arduino IDE (mit ESP8266-Boardverwalter)
Konformität	CE (Richtlinie 2014/53/EU)
Support	E-Mail, Telefon, Ticket-System
Entsorgung	Elektro- und Elektronikgeräte nicht im Hausmüll

Häufig gestellte Fragen - SBC-NodeMCU Joy-It

Wie schließe ich das NodeMCU an den PC an?

Verbinden Sie das Board über das Micro-USB-Kabel mit Ihrem PC. Der Treiber wird automatisch erkannt.

Welche Spannung benötigt das Board?

Die Betriebsspannung beträgt 3,0 - 3,6 V. Über den Micro-USB-Anschluss kann das Board jedoch mit 5 V versorgt werden.

Wie installiere ich die Arduino IDE?

Laden Sie die Arduino IDE von der offiziellen Website herunter und installieren Sie sie. Öffnen Sie dann die Boardverwalter-URL: http://arduino.esp8266.com/stable/package_esp8266com_index.json

Wie füge ich ESP8266-Unterstützung hinzu?

Gehen Sie in der Arduino IDE zu Werkzeuge > Board > Boardverwalter. Suchen Sie nach 'esp8266' und installieren Sie das Paket von ESP8266 Community.

Muss ich beim Hochladen den Flash-Button drücken?

Ja, halten Sie den Flash-Button gedrückt, während Sie den Sketch hochladen. Lassen Sie ihn erst los, wenn der Upload beginnt.

Was ist die maximale Übertragungsleistung?

Die maximale Sendeleistung beträgt 9,78 dBM (E.I.R.P).

Ist das Board für den Außeneinsatz geeignet?

Nein, das Board ist nur für den Einsatz in trockenen Innenräumen vorgesehen. Es darf nicht feucht oder nass werden.

Was mache ich mit dem Altgerät?

Entsorgen Sie das Gerät gemäß der Elektro- und Elektronikgeräte-Richtlinie. Es gehört nicht in den Hausmüll, sondern zu einer Erfassungsstelle.

Welche Pins sind belegt?

Die genaue Pinbelegung finden Sie in der Bedienungsanleitung. Wichtige Pins sind unter anderem GPIO0, GPIO2, TXD, RXD und ADC0.

Wo finde ich die Konformitätserklärung?

Die EU-Konformitätserklärung ist verfügbar unter: www.simac-gmbh.de/CE/SBC-NodeMCU.pdf

BEDIENUNGSANLEITUNG SBC-NodeMCU Joy-It

SBC-NodeMCU Kurzanleitung

Sehr geehrter Kunde,

vielen Dank, dass sie sich für unser Produkt entschieden haben.

Im folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist. Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren.

Frequenz 2,4 GHz
Spannungsversorgung USB	5V DC
Betriebsspannung 3,0 -	3,6 V

Bestimmungsgemäße Verwendung:

Dieses Produkt ist für Versuchsaufbauten / Prototyping im Office / Privatgebrauch vorgesehen.

Sicherheitshinweise:

Bitte beachten Sie, dass das Gerät für eine Spannung von 3V DC ausgelegt ist und nicht mit anderen Spannungen betrieben werden darf. Über Micro-USB-Port kann man das Gerät jedoch mit 5V versorgen.

Das Gerät ist nur für den Einsatz in trockenen Innenräumen gedacht, es darf nicht feucht oder nass werden.

Bei Nichtbeachtung kann es zu Fehlfunktionen, Hitzeentwicklung, Feuer und der Gefahr eines elektrischen Schlages kommen.

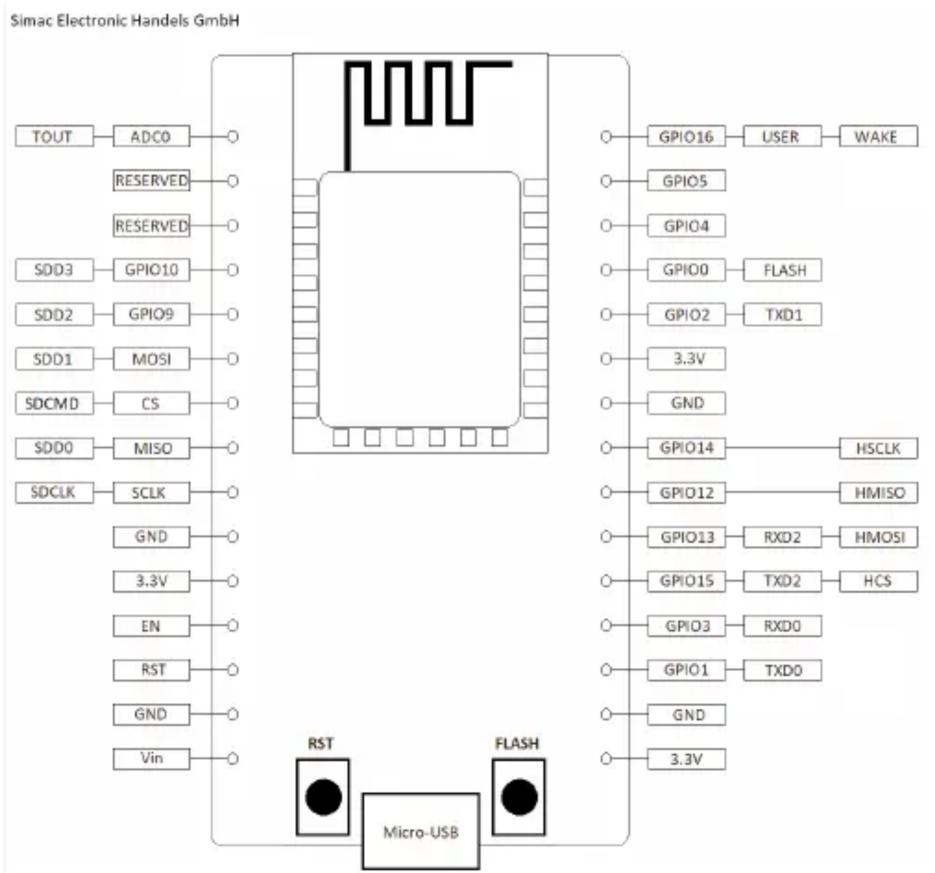

2. PINBELEGUNG

Laden Sie sich die Arduino IDE unter https://www.arduino.cc/en/main/software herunter und installieren Sie diese.

Geben Sie die zusätzliche Boardverwalter-URL ein: http://arduino.esp8266.com/stable/package_esp8266com_index.json

Fügen Sie nun den Boardverwalter „esp8266 by ESP8266 Community“ hinzu.

Verbinden Sie Ihr NodeMCU mit Ihrem PC und wählen Sie den entsprechenden seriellen Port aus. Schauen Sie in Ihren Geräte-Manager, um den richtigen seriellen Port herauszufinden.

Sie müssen beim Hochladen den Flash-Button auf Ihrem NodeMCU gedrückt halten.

Support

Wir sind auch nach dem Kauf für Sie da. Sollten noch Fragen offen bleiben oder Probleme auftauchen stehen wir Ihnen auch per E-Mail, Telefon und Ticket-Supportsystem zur Seite.

E-Mail: [e-mail]

Ticket-System: http://support.joy-it.net

Telefon: [phone] - 66 (9:30 - 17:00 Uhr)

Für weitere Informationen besuchen Sie unsere Website: www.joy-it.net

Symbol auf Elektro- und Elektronikgeräten

Diese durchgestrichene Mülltonne bedeutet, dass Elektro- und Elektronikgeräte nicht in den Hausmüll gehören. Sie müssen die Altgeräte an einer Erfassungsstelle abgeben. Vor der Abgabe haben Sie Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, von diesem zu trennen.

Konformitätserklärung:

Hiermit erklärt die Simac Electronics GmbH, Pascalstr. 8; D-47506 Neukirchen-Vluyn,

dass der Funkanlagentyp SBC-NodeMCU“ der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter folgender Internet-Adresse verfügbar:

www.simac-gmbh.de/CE/SBC-NodeMCU.pdf

Infos zur Frequenz / Sendeleistung:

Frequenz: 2,4 GHz

Max. Sendeleistung E.I.R.P: 9,78 dBM / 9,506mW

Übertragungsart / Kategorie: IEEE802.11 b/g/n
