Produkttyp	Bewegungsmelder (PIR-Sensor)
Marke	Joy-It
Modell	SEN-HC-SR501
Erkennungsbereich	Bis zu 7 Meter
Erkennungswinkel	< 120°
Betriebsspannung	5 - 20 V Gleichstrom
Ausgangssignal	High (3,3 V) / Low (0 V)
Stromverbrauch	< 50 µA (Standby), < 65 mA (aktiv)
Abmessungen (ca.)	32 x 24 x 18 mm
Gewicht	ca. 8 g
Betriebstemperatur	-15 °C bis +70 °C
Anschlüsse	3-Pin-Stecker (VCC, GND, OUT)
Verzögerungszeit einstellbar	5 - 200 Sekunden (über Potentiometer)
Reichweite einstellbar	Ja (über Potentiometer)
Wiederauslösezeit	0,5 - 10 Sekunden
Schutzart	Keine (für Innenräume)
Funktionen	Bewegungserkennung, Auslösung bei Wärmesignatur
Reinigung	Mit trockenem Tuch abwischen
Zubehör	Befestigungsmaterial, Anleitung

Häufig gestellte Fragen - SEN-HC-SR501 Joy-It

Wie schließe ich den SEN-HC-SR501 an einen Arduino an?

Verbinden Sie VCC mit 5V, GND mit GND und OUT mit einem digitalen Pin (z.B. Pin 2). Nutzen Sie den digitalen Eingang des Arduinos.

Warum löst der Sensor ständig aus?

Mögliche Ursachen: Zu hohe Empfindlichkeit, direkte Sonneneinstrahlung oder Wärmequellen in der Nähe. Reduzieren Sie die Reichweite mit dem Potentiometer.

Kann ich die Verzögerungszeit einstellen?

Ja, drehen Sie das Potentiometer 'Sx' (Delay). Im Uhrzeigersinn erhöht die Zeit (bis ca. 200 Sekunden), gegen Uhrzeigersinn verkürzt sie (ca. 5 Sekunden).

Welche Betriebsspannung ist erforderlich?

Der Sensor arbeitet mit 5 bis 20 V Gleichstrom. Typisch sind 5 V vom Arduino oder 12 V von einem Netzteil.

Wie weit erfasst der Sensor Bewegungen?

Die Reichweite beträgt bis zu 7 Meter bei einem Öffnungswinkel von 120 Grad. Sie kann mit dem Potentiometer 'Rx' reduziert werden.

Kann ich den Sensor im Freien verwenden?

Der SEN-HC-SR501 ist nicht wassergeschützt. Für den Außeneinsatz muss er in einem wetterfesten Gehäuse untergebracht werden.

Liefert der Sensor ein analoges oder digitales Signal?

Der Ausgang ist digital: High (ca. 3,3 V) bei erkannter Bewegung, sonst Low (0 V).

Was bedeutet der Jumper 'H' und 'L'?

Jumper auf 'H' (High) aktiviert den Wiederholauslösemodus: Der Sensor bleibt solange High, wie Bewegung da ist. 'L' (Low) erzeugt einen einzelnen Impuls.

Wie reinige ich den Sensor?

Wischen Sie die Linse vorsichtig mit einem weichen, trockenen Tuch ab. Vermeiden Sie Flüssigkeiten.

Der Sensor reagiert nicht – woran liegt das?

Prüfen Sie die Spannungsversorgung, die Verkabelung und ob der Jumper richtig gesetzt ist. Testen Sie den Ausgang mit einem Multimeter.

BEDIENUNGSANLEITUNG SEN-HC-SR501 Joy-It

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist.

Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren.

2. EINSTELLEN DES SENSORS

Dieser passive Infrarot-Bewegungssensor besitzt die Möglichkeit die Empfindlichkeit, die Haltezeit und die Impulsrate einzustellen.

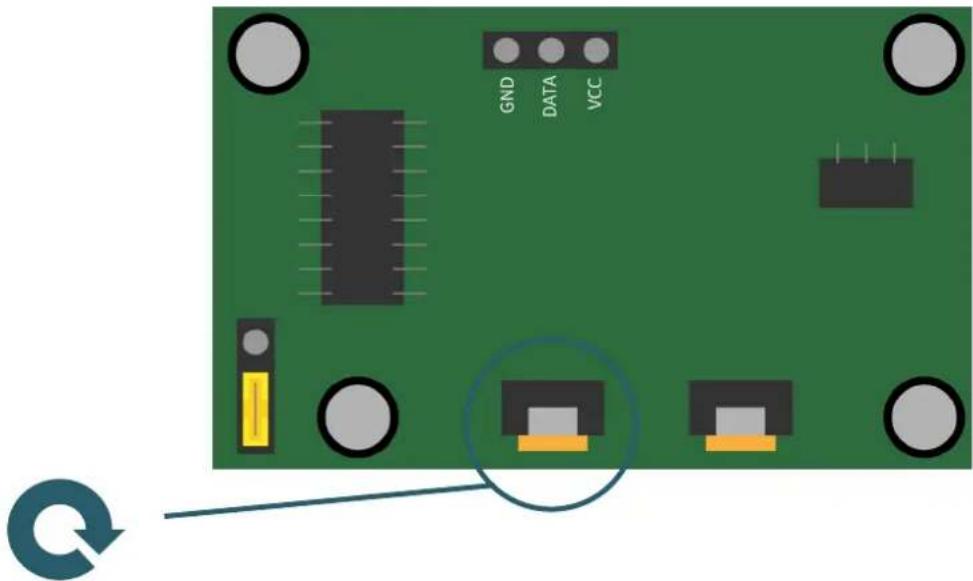

Empfindlichkeit

Die Empfindlichkeit des Infrarotsensors ist mittels eines der Potentiometer einzustellen. Dabei wird die Empfindlichkeit niedriger, wenn Sie das Potentiometer im Uhrzeigersinn drehen.

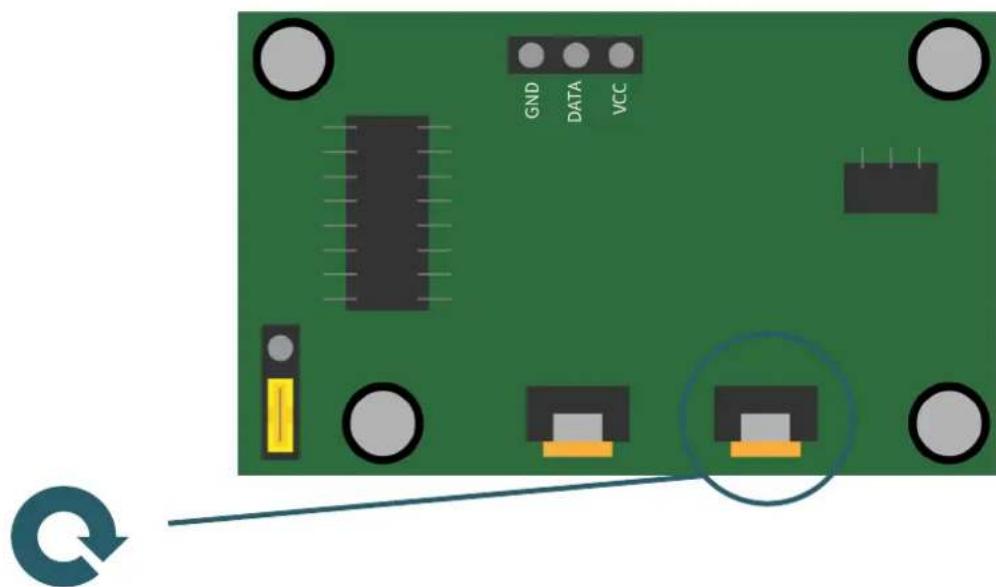

Haltezeit

Die Haltezeit stellt bei diesem Sensor ein, wie lange der Sensor bei detek- tierter Bewegung, der Signalausgang als aktiv gesetzt bleibt. Dies können Sie beim zweiten Potentiometer einstellen. Dabei wird die Haltezeit länger, wenn Sie das Potentiometer im Uhrzeigersinn drehen.

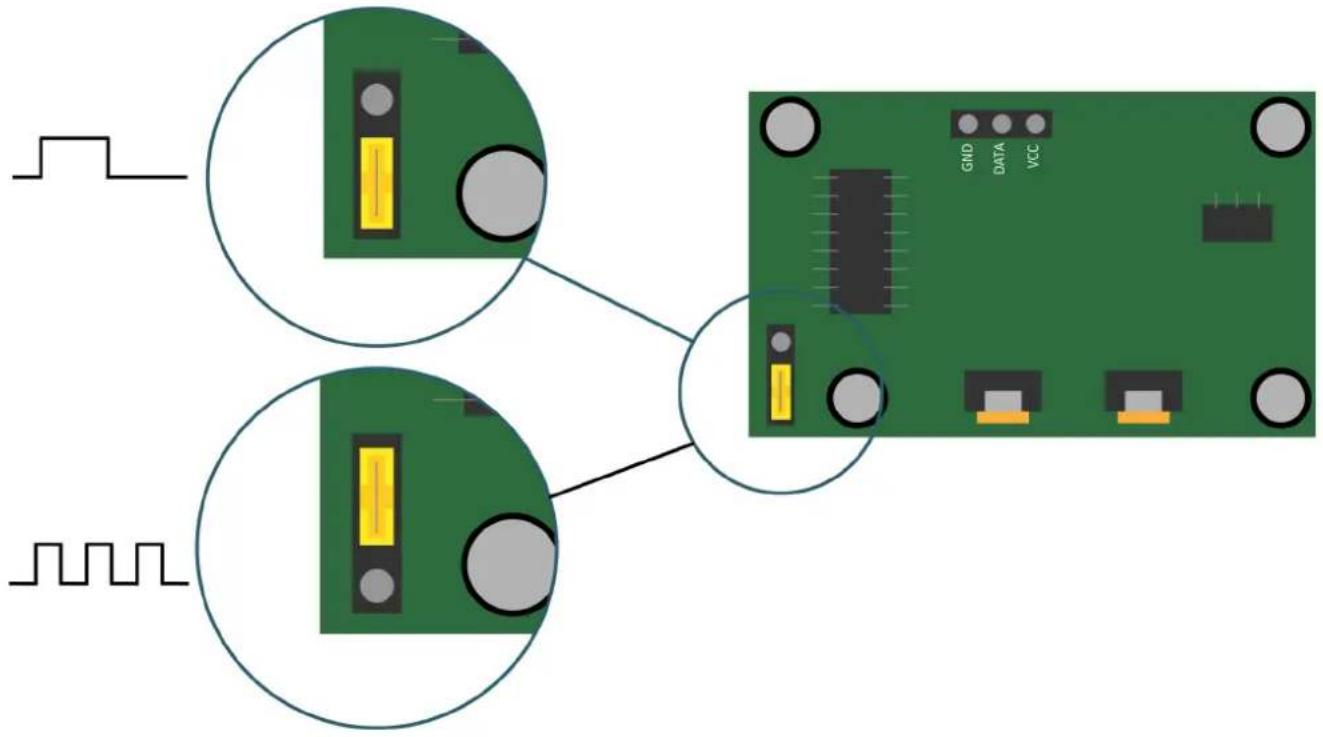

Impulsrate

Die Impulsrate beschreibt bei dem Sensor, wie oft dieser auslösen kann. Dabei kann der Sensor nur einmal eine Bewegung detektieren oder mehrfach. Standardmäßig ist hierbei das mehrfache Detektieren von Bewegungen eingestellt. Sie können dies mittels eines Jumpers auf der Rückseite der Platine einstellen.

Dieses Codebeispiel gibt Ihnen auf der Konsole des Raspberry Pis aus, wenn eine Bewegung erkannt wurde und wenn er das Signal wieder auf LOW setzt. Dabei wird nicht kontinuierlich der Status des Raspberry Pis ausgegeben. Sie können sich das Codebeispiel hier herunterladen oder die Datei direkt am Raspberry Pi erstellen.

Dazu geben Sie den folgenden Befehl in die Konsole des Raspberry Pis ein und kopieren in die nun geöffnete Datei den folgenden Code. Sie können mit STRG + O speichern und den Editor mit STRG + X wieder verlassen.

nano detect-movement.py

#!/usr/bin/python
import RPi.GPIO as GPIO
import time

<h1 id="deklaration-des-gpio4-als-input">Deklaration des GPIO4 als Input</h1>
GPIO.setmode(GPIO.BCM)
Pin = 4
GPIO.setup(Pin, GPIO.IN)

<h1 id="zwischenvariablen">Zwischenvariablen</h1>
movement = 0
active = 0

try:
    while True:
    # Auslesen des GPIO4
    movement = GPIO.input(Pin)
    # Sensor hat neue Bewegung erkannt
    if movement == 1 and active == 0:
    print("Bewegung erkannt")
    active = 1
    # Sensor nimmt keine Bewegung mehr war nachdem ausgeloest wurde
    elif movement == 0 and active == 1:
    print("Keine Bewegung")
    active = 0

    time.sleep(0.1)

#Abbruchbedingung
except KeyboardInterrupt:
    GPIO.cleanup()

Sie können das Programm mit dem folgenden Befehl ausführen.

python3 detect-movement.py

4. VERWENDUNG MIT DEM ARDUINO

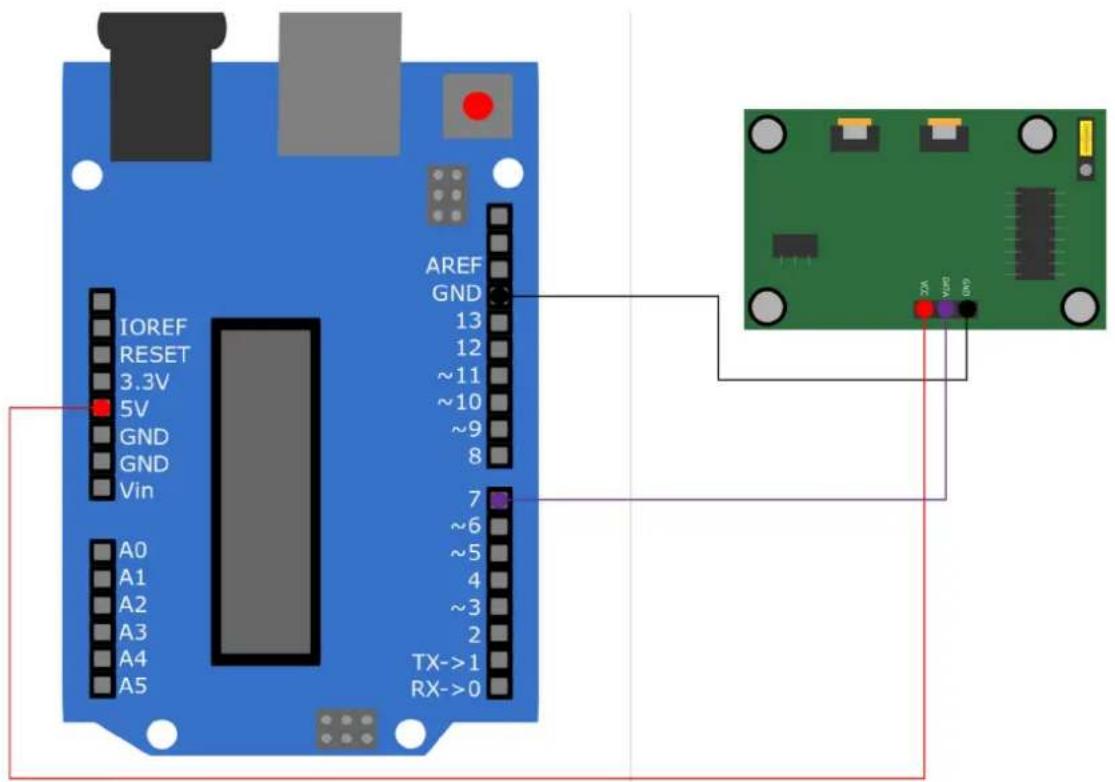

Anschluss

Arduino	SEN-HC-SR501
5V VCC
Pin 7 DATA
GND GND

Codebeispiel

Dieses Codebeispiel wird Ihnen auf dem seriellen Monitor des Arduinos ausgeben, wenn der Sensor eine Bewegung erkannt hat oder wieder das Datensignal auf LOW setzt. Zunächst sollten Sie kontrollieren ob das richtige Board unter Werkzeuge → Board: und unter Werkzeuge → Port: der richtige COM ausgewählt ist.

Sie können sich hier das Codebeispiel herunterladen oder Sie kopieren den folgenden Code in Ihre Arduino IDE und öffnen den seriellen Monitor unter Werkzeuge → Serieller Monitor. Dort müssen Sie die Baudrate auf 9600 setzen, damit Sie die Ausgaben sehen können.

boolean active = false; // Zwischenvariable deklarieren
int pin = 7; // Datenpin festlegen
int movement = 0;

void setup() {
    pinMode(pin, INPUT); // Pin7 als Input festlegen
    Serial.begin(9600); // Serieller Monitor bei einer Baudrate von 9600
}

void loop() {
    movement = digitalRead(pin); // Sensor auslesen

    // eine neue Bewegung wurde erkannt
    if(movement == HIGH && active == false){
    active = true;
    Serial.println("Bewegung erkannt");
    }

    // keine Bewegung nachdem eine Bewegung erkannt wurde
    if(movement == LOW && active == true){
    active = false;
    Serial.println("Keine Bewegung");
    }

    delay(100);
}
