Produkttyp	Kühlbox
Marke	Nabo
Modell	KM 300
Fassungsvermögen	ca. 30 Liter
Stromversorgung	12 V DC / 230 V AC
Kühltechnologie	Kompressorkühlung
Temperaturbereich	-18°C bis +10°C
Maße (B x T x H)	ca. 50 x 30 x 40 cm
Gewicht	ca. 8 kg
Funktionen	Kühlen und Warmhalten
Geräuschpegel	ca. 35 dB
Material	Kunststoff
Reinigung	Mit feuchtem Tuch und mildem Reiniger
Sicherheit	Verpolungsschutz und Überhitzungsschutz
Reparatur und Ersatzteile	Ersatzteile über den Hersteller erhältlich
Lieferumfang	Kühlbox, Netzkabel, Kfz-Adapter, Bedienungsanleitung

Häufig gestellte Fragen - KM 300 Nabo

Wie schließe ich die Kühlbox an?

Die Kühlbox kann entweder an eine 12-V-Steckdose im Fahrzeug oder an eine 230-V-Steckdose zu Hause angeschlossen werden. Verwenden Sie das mitgelieferte Kabel und achten Sie auf die korrekte Spannung.

Wie lange hält die Kühlung?

Die Kühldauer hängt von der Umgebungstemperatur, der Befüllung und der Isolierung ab. Bei guter Vorkühlung und wenig Unterbrechungen kann die Kühlung mehrere Stunden bis zu einem Tag aufrechterhalten werden.

Kann ich die Kühlbox auch warm halten?

Ja, viele Modelle wie die Nabo KM 300 bieten eine Warmhaltefunktion bis ca. +65°C. Schalten Sie dazu in den Warmhaltemodus um.

Wie reinige ich die Kühlbox?

Reinigen Sie die Innen- und Außenflächen mit einem feuchten Tuch und einem milden Reinigungsmittel. Vermeiden Sie scheuernde Mittel und tauchen Sie das Gerät nicht in Wasser.

Ist die Kühlbox für den Außeneinsatz geeignet?

Die Kühlbox ist für den mobilen Einsatz konzipiert, sollte aber vor direkter Sonneneinstrahlung und Regen geschützt werden. Sie ist nicht wasserdicht.

Welche Spannung benötigt die Kühlbox?

Die Kühlbox arbeitet mit 12 V Gleichstrom (z. B. im Auto) und 230 V Wechselstrom (Haushalt). Der Stromverbrauch beträgt je nach Betrieb etwa 40–60 W.

Was bedeutet das LED-Signal?

Eine grüne LED zeigt den Kühlbetrieb an, eine rote LED den Warmhaltemodus. Blinkende Lichter können auf eine Störung oder Spannungsproblem hinweisen.

Wie lagere ich die Kühlbox bei Nichtgebrauch?

Lagern Sie die Kühlbox an einem trockenen, kühlen Ort. Reinigen Sie sie vorher gründlich und lassen Sie den Deckel leicht geöffnet, um Schimmelbildung zu vermeiden.

Kann ich die Kühlbox mit einem Solarpanel betreiben?

Ja, über einen Spannungswandler oder direkt mit 12 V ist der Betrieb mit einem Solarpanel möglich. Achten Sie auf ausreichende Leistung (mind. 60 W).

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung liegt der Kühlbox bei oder kann kostenlos als PDF auf der Website notice-facile.com heruntergeladen werden.

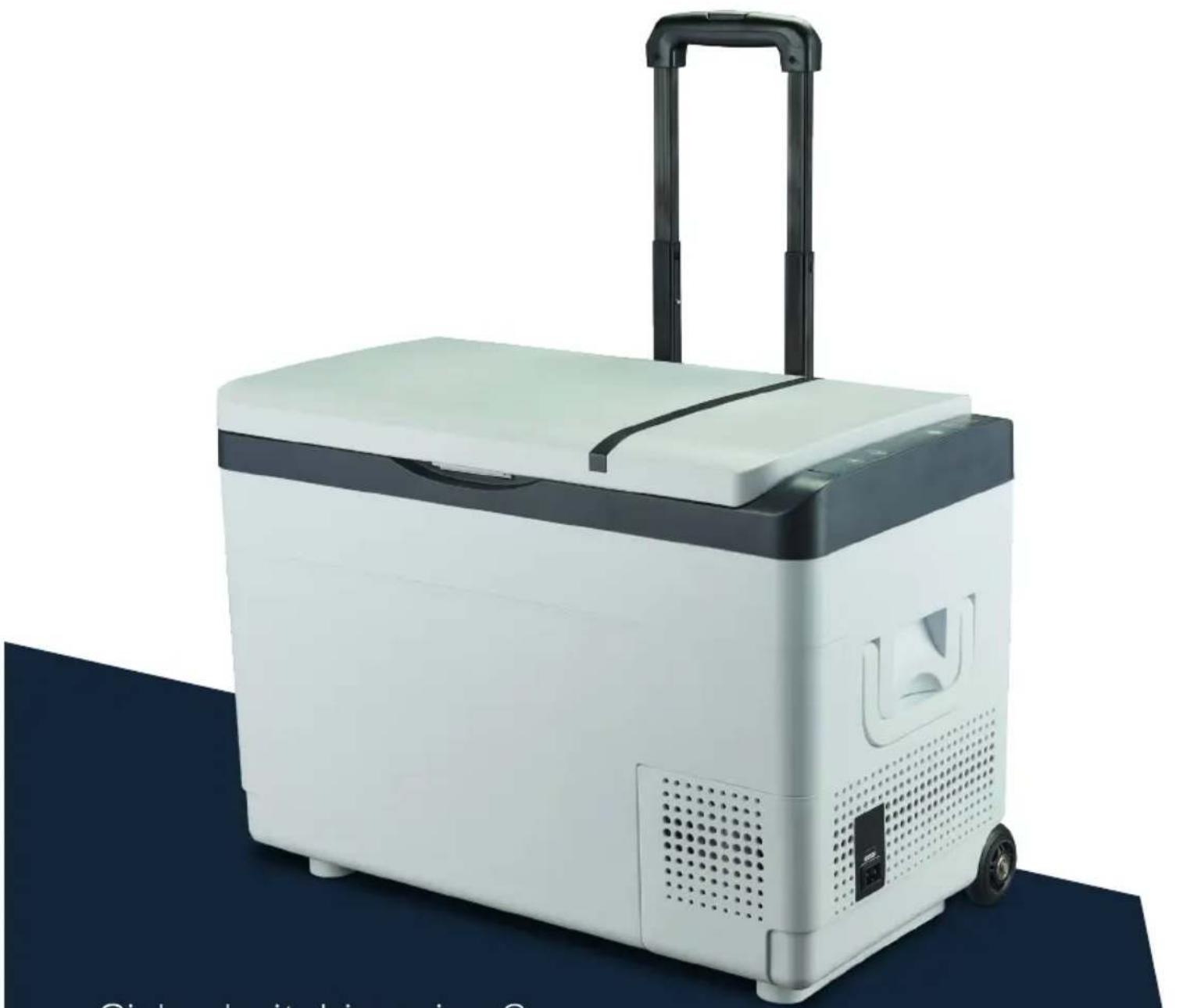

BEDIENUNGSANLEITUNG KM 300 Nabo

Mobiler Kühl- Gefrierschrank

Sicherheitshinweise & Bedienungsanleitung

www.nabo.at

NABO

Sehr geehrter NABO-Kunde,

vielen Dank, dass Sie sich für ein NABO Produkt entschieden haben.

NABO Produkte sind so konzipiert, dass sie selbst bei Topausstattung noch kinderleicht in der Bedienung sind.

Wir arbeiten stätig daran, die Qualität unserer Produkte auf höchstem Niveau zu halten und stetig zu verbessem.

Bitte lesen Sie diese Bedienungsanleitung vor Gebrauch durch und beachten Sie die Sicherheitshinweise.

Wir wünschen Ihnen viel Freunde bei der Verwendung Ihres NABO Produkts.

NABO-Sales-Team

IMPRESSUM

Hersteller, Importeur, Medieninhaber, Herausgeber, Verleger sowie Redaktion:

baytronic Handels GmbH [e-mail] FN: 204682d, Handelsgericht Linz Harterfeldweg 4, 4481 Asten www.baytronic.at UID-Nr.: ATU51029300 07224 / 68378 -0

Um die Gefahr von Stromschlägen zu vermeiden, das Gehäuse (bzw. die Rückseite) nicht abnehmen und/oder das Gerät selbst reparieren.

Der Blitz dient dazu, Sie vor unisolierten und gefährlichen spannungsführenden Stellen innerhalb des Gerätegehäuses zu warnen, an denen die Spannung groß genug ist, um für den Menschen die Gefahr eines Stromschlages zu bergen.

Das Ausrufezeichen dient dazu, Sie auf wichtige vorhandene Betriebs- und Wartungsanleitungen in der produktbegleitenden Dokumentation hinzuweisen.

Um Brandgefahr und die Gefahr eines Stromschlages zu vermeiden, setzen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.

Setzen Sie das Produkt nicht direkter Sonneneinstrahlung oder starker Hitze aus. Hohe Erwärmung führt zu einer kurzen Lebensdauer der elektronischen Komponenten, beschädigt den Akku und verformt einige Kunststoffteile.

Setzen Sie das Produkt nicht kalten Umgebungen aus, um Schäden an der Leiterplatte zu vermeiden.

Es befinden sich keine Bauteile im Gerät, die vom Benutzer repariert werden können. Reparaturen stets vom Fachmann ausrühen lassen.

Versuchen Sie nicht, das Produkt zu zerlegen.

Lassen Sie das Produkt nicht fallen, setzen Sie es nicht starken Vibrationen aus und stoßen Sie es nicht hart an, um Schäden an der Elektronik zu vermeiden.

Verwenden Sie keine chemischen Produkte und Reinigungsmittel, um das Produkt zu reinigen.

Vermeiden Sie Kratzer mit scharfen Gegenständen auf der Oberfläche.

Lassen Sie das Produkt nicht kontinuierlich am Ladegerät angeschossen.

Wenn das Produkt nicht ordnungsgemäß funktioniert, senden Sie es an den von NABO authorisierten Kundendienst. Unsere Mitarbeiter helfen Ihnen, die Probleme zu lösen.

Um die Produktleistung zu verbessern, aktualisieren wir die Produkte. Änderungen vorbehalten!

Inhalt

1. Sicherheitshinweis 5
   1.1 Allgemeine Sicherheit 5
   1.2 Sicherer Betrieb der Kühlbox 6
2. Technische Daten 6
3. Betrieb der Kühlbox 7
4. Funktion der Kühlbox 7
5. Anzeigeelemente und Bedienung 7
   5.1 Display und Bedienfeld 7
   5.2 Kühlbox ein-/ausschalten 8
   5.3 Kühltemperatur einstellen 8
   5.4 Batteriewächter zum Schutz vor Tiefentladung einstellen 8
   5.5 Betriebsart der Kühlbox einstellen 9
   5.6 Erklärung der auf dem Display angezeigten Fehlercodes 9
   5.7 Energiespartipps 10
6. Kühlbox anschließen 10
   6.1 Verwendung des DC-Steckers mit Sicherung für den Geräteanschluss 10
   6.2 An eine AC-Stromversorgung anschließen 11
7. Kühlbox verwenden 11
   7.1 Schalten Sie die Kühlbox ein 11
   7.2 Kühlbox ausschalten 12
   7.3 Kühlbox abtauen 12
8. Problembehebung 13
9. Entsorgung 14
10. Konformitätserklärung 15
11. Garantie 15

Lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Bewahren Sie die Bedienungsanleitung für zukünftiges Nachschlagen an einem sicheren Ort auf. Sollten Sie dieses Gerät an Dritte weitergeben, dann muss diese Bedienungsanleitung mit übergeben werden.

Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäßen Gebrauch oder falsche Bedienung entstanden sind.

1. Sicherheitshinweis

1.1 Allgemeine Sicherheit

ACHTUNG!

• Nehmen Sie die Kühlbox nicht Betrieb, wenn sie sichtbar beschädigt ist.
• Wenn die Anschlussleitung dieser Kühlbox beschädigt ist, muss sie durch den Kundendienst ersetzt werden, um Sicherheitsrisiken zu vermeiden.
• Diese Kühlbox darf nur von qualifizierten Fachkräften repariert werden. Unsachgemäße Reparaturen können zu erheblichen Gefährdungen führen.
• Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit der Kühlbox spielen.
• Lagern und verwenden Sie die Kühlbox stets außerhalb der Reichweite von Kindern unter 8 Jahren.
• Bewahren Sie keine explosiven Objekte wie Aerosoldosen, die brennbare Treibmittel enthalten, in der Kühlbox auf.

VORSICHT!

• Trennen Sie die Kühlbox von der Stromversorgung:
• Vor jeder Reinigung und Wartung.
• Nach jedem Gebrauch.
• Lebensmittel dürfen nur in der Original-verpackung oder in geeigneten Behältern aufbewahrt werden.

HINWEIS!

• Prüfen Sie, ob die Spannungsangabe auf dem Typenschild mit der der Stromversorgung übereinstimmt.
• Schließen Sie die Kühlbox nur wie folgt an:
• Schließen Sie das DC-Kabel an eine Gleichstromversorgung im Fahrzeug an.
• Schließen Sie alternativ das DC-Kabel an ein Netzteil an und verbinden Sie das Netzteil mit einer Steckdose.
• Ziehen Sie den Stecker niemals am Kabel aus der Zigarettenanzünderbuchse.
• Wenn die Kühlbox an die Zigarettenanzünderbuchse angeschlossen wurde, trennen Sie die Kühlbox und andere stromfressende Geräte von der Batterie, bevor Sie ein Schnellladegerät anschließen.

- Wenn die Kühlbox an die Zigarettenanzünderbuchse angeschlossen ist und Sie den Motor abstellen, schalten Sie die Kühlbox zuvor aus oder trennen sie von der Zigarettenanzünderbuchse. Andernfalls kann die Batterie entladen werden.

• Die Kühlbox ist nicht für den Transport von ätzenden oder lösungsmittelhaltigen Flüssigkeiten geeignet.
• Die Isolierung der Kühlbox enthält brennbares Cyclopentan und erfordert spezielle Entsorgungsverfahren. Geben Sie die Kühlbox am Ende ihres Lebenszyklus bei einem entsprechenden Recyclingunternehmen ab.

1.2 Sicherer Betrieb der Kühlbox

HINWEIS!

• Nehmen Sie keine elektrischen Geräte im Inneren der Kühlbox in Betrieb, es sei denn, sie werden vom Hersteller für diesen Zweck empfohlen.
• Stellen Sie die Kühlbox nicht in der Nähe von offenem Feuer oder anderen Wärmequellen (Heizungen, direkte Sonneneinstrahlung, Gasöfen usw.) auf.
• Es besteht Überhitzungsgefahr! Sorgen Sie stets für eine ausreichende Belüftung, damit sich die beim Betrieb entstehende Wärme nicht staut. Achten Sie darauf, dass die Kühlbox weit genug von Wänden und anderen Gegenständen entfernt steht, damit die Luft gut zirkulieren kann.

2. Technische Daten

HINWEIS.

Der Kühlmittelkreislauf enthält R600a.

Enthält fluorhaltige Treibhausgase.

Hermetisch versiegeltes Gerät.

Modell : KM 300

Anschlussspannung: : 12 / 24 VDC

Entsprechender Strom: : 3,8 A / 12 V | 1,9 A / 24 V

Kühltemperaturbereich: +20 °C bis -22 °C

Fassungsvermögen: : 30 L

Klimaklasse: : SN/N/ST/T

Kühlmittelmenge: : 20 g

Leistungsaufnahme: : 45 W

Kältemittel: : R600a

Isolierung: : Polyurethan

Kühlsystem: : Kompressor

Umgebungstemperatur: +16 °C bis +43 °C

• Achten Sie darauf, dass die Lüftungsöffnungen nicht abgedeckt wurden.
• Füllen Sie kein Eis oder Flüssigkeiten in den Innenbehälter.
  • Tauchen Sie die Kühlbox nicht in Wasser ein.
• Schützen Sie die Kühlbox und das Kabel vor Hitze und Feuchtigkeit.

VORSICHT!

- Vergewissem Sie sich vor der Inbetriebnahme der Kühlbox, dass das Stromversorgungskabel und der Stecker trocken sind.

3. Betrieb der Kühlbox

Die Kühlbox wurde für folgende

Stromversorgung vorgesehen:

• An einem Gleichspannungsversorgungsnetz in einem Fahrzeug, Boot oder Wohnwagen.
  • An einer Zusatzbatterie.
• An einer AC-Stromversorgung über ein Netzteil.

Die Kühlbox ist für die Benutzung im Haushalt und ähnlichen Anwendungen bestimmt, wie beispielsweise

- Mitarbeiter-Küchenbereiche in Geschäften,

Büros und anderen Arbeitsumgebungen.

• Bauernhäuserm.
- Durch Kunden in Hotels, Motels und anderen Wohnumgebungen.
- Umgebungen in der Art wie Frühstückspensionen.

VORSICHT! Gefahr für die Gesundheit!

- Bitte prüfen Sie, ob die Kühleistung des Geräts für die Aufbewahrung von Lebensmitteln oder Medikamenten, die Sie kühlen möchten, geeignet ist.

4. Funktion der Kühlbox

Die Kühlbox kann Lebensmittel kühlen oder einfrieren. Ein schnelles und effizientes Kühlsystem sorgt mit einem Kompressor und einem Steuermodul für eine wartungsfreie Kühleistung.

Die Kühlbox ist für den mobilen Einsatz gedacht und kann bei unterschiedlich schwierigen Bedingungen und Situationen eingesetzt werden.

Funktionsbeschreibung:

• 3-stufiger Batteriewächter zum Schutz der Fahrzeugbatterie.
• Display mit Temperaturanzeige (schaltet sich bei niedriger Batteriespannung automatisch ab)
• Temperatureinstellung (mit zwei Tasten in Schritten von 1 °C oder 2 °F).

5. Anzeigeelemente und Bedienung

HINWEIS!

- Stellen Sie nach dem Kauf Ihrer neuen Kühlbox diese bitte vor der Inbetriebnahme länger als 24 Stunden waagerecht auf.

- Bevor Sie Ihre neue Kühlbox zum ersten Mal in Betrieb nehmen, müssen Sie sie aus Hygienegründen innen und außen mit einem feuchten Tuch reinigen. Bitte beachten Sie auch das Kapitel „Reinigung und Pflege“.

5.1 Display und Bedienfeld

5.2 Kühlbox ein-/ausschalten

- Einschalten: Tippen Sie einmal leicht auf die Taste „ON/OFF“.

- Ausschalten: Tippen Sie etwa fünf Sekunden lang auf die Taste „ON/OFF“.

5.3 Kühltemperatur einstellen

• Schalten Sie die Kühlbox ein.
- Wählen Sie die Einheit für die Temperaturanzeige: Tippen Sie zuerst auf die Taste „DOWN“ und tippen Sie gleichzeitig mit einem anderen Finger auf die Taste „SET“, ohne die Finger von den Tasten zu nehmen. Tippen Sie etwa 10 Sekunden lang auf die beiden Tasten „SET“ und „DOWN“, bis auf dem Display „°C“ oder „°F“ blinkt. Nehmen Sie dann beide Finger von den Tasten. Tippen Sie dann auf die Taste „UI“ oder „DOWN“, um die Temperatureinheit Celsius oder Fahrenheit zu wählen. Die gewählte

Temperatureinheit wird angezeigt und blinkt einige Sekunden lang auf dem Display. Danach zeigt das Display automatisch wieder die aktuelle Temperatur an.

- Einstellung der Kühltemperatur: Tippen Sie einmal auf die Taste „SET“ und dann auf die Tasten „UP+“ und „DOWN-“, um die gewünschte Kühltemperatur einzustellen. Die ausgewählte Temperatur blinkt einige Sekunden lang auf dem Display. Danach zeigt das Display automatisch wieder die aktuelle Temperatur an.

5.4 Batteriewächter zum Schutz vor Tiefentladung einstellen

Die Kühlbox ist mit einem 3-stufigen Batteriewächter ausgestattet, der Ihre Fahrzeugbatterie vor übermäßiger Entladung schützt, wenn das Gerät an die bordeigene DC-Versorgung angeschlossen ist.

Wird die Kühlbox bei ausgeschalteter Fahrzeugzündung in Betrieb genommen, schaltet es sich automatisch ab, sobald die Versorgungsspannung unter einen eingestellten Wert fällt. Die Kühlbox schaltet sich wieder ein, sobald die Batterie wieder auf die Spannung zum erneuten Einschalten aufgeladen wurde.

HINWEIS!

Beschädigungsgefahr!

Nach dem Abschalten durch den Batteriewächter ist die Batterie nicht mehr vollständig geladen. Vermeiden Sie wiederholtes Starten oder den Betrieb ohne längere Aufladephasen. Achten Sie darauf, dass die Batterie wieder aufgeladen wird.

In Stufe „H3“ spricht der Batteriewächter schneller an als in den Stufen „H1“ und „H2“.

Überwachungsstufe H1 H2 H3
12 V	Abschaltspannung 10,3 V 10,8 V 11,3 V
	Wiedereinschaltspannung	11,1 V	11,8 V	12,6 V
24 V	Abschaltspannung	21,5 V	22,3 V	24,3 V
	Wiedereinschaltspannung	22,7 V	23,7 V	25,7 V

Wenn die Kühlbox von der Starterbatterie versorgt wird, wählen Sie Batteriewächterstufe „H3“, wenn das Kühlbox an eine separate Versorgungsbatterie angeschlossen ist, reicht Batteriewächterstufe „H1“ aus.

• Schalten Sie die Kühlbox ein.
- Es gibt 3 Einstellungsstufen des Batteriewächters zum Schutz vor Tiefentladung: H1, H2 und H3. Tippen Sie gleichzeitig etwa fünf Sekunden lang auf die Tasten „UP“ und „DOWN“. Auf dem Display blinkt „H1“, „H2“ oder „H3“. Tippen Sie auf die Taste „UP +“ oder

„DOWN“, um die Batteriewächterstufe „H1“, „H2“ oder „H3“ zum Schutz Ihrer Fahrzeugbatterie auszuwählen. Die ausgewählte Überwachungsstufe „H1“, „H2“ oder „H3“ blinkt nach der Einstellung einige Sekunden lang auf dem Display. Das Display blinkt mehrere Male, bevor es zur Anzeige der aktuellen Temperatur zurückkehrt.

5.5 Betriebsart der Kühlbox einstellen

Auswahl der Betriebsart der Kühlbox:

Das Gerät verfügt über zwei Betriebsarten: Betriebsart HH: In dieser Betriebsart arbeitet die Kühlbox standardmäßig. Die LED-Anzeige „on“ leuchtet in dieser Betriebsart rot. ECO-Betriebsart: Die Kühlbox arbeitet energiesparend. Die LED-Anzeige „on“ leuchtet in dieser Betriebsart grün.

Tippen Sie zweimal nachelnander auf die Taste „Set“. Der Text „HH“ oder „ECO“ blinkt auf dem Display. Wählen Sie mit den Tasten „UP+“ und „DOWN-“ die gewünschte Betriebsart aus. Der Text für die Betriebsart „HH“ oder „ECO“ blinkt für einige Sekunden auf dem Display und dann zeigt das Display wieder die aktuelle Temperatur an.

5.6 Erklärung der auf dem Display angezeigten Fehlercodes

Fehlercode	Mögliche Ursache	Vorgeschlagene Lösung
E0	Sensorstromkreis unterbrochen oder kurzgeschlossen	Schließen Sie den Sensor an oder tauschen Sie ihn aus.
E1	Eingangsspannung niedrig	Überprüfen Sie die Batteriespannung oder stellen Sie die Batteriewächterstufe ein.
E2	Problem mit Belüftungsventilator	Prüfen Sie, ob der Belüftungsventilator blockiert ist oder einen Kurzschluss hat.
E3	Eigenschutz des Kompressors ausgelöst	Trennen Sie das Gerät für 30min. von der Stromversorgung und starten Sie es dann emeut.
E4	Kompressorschutz bei ungewöhnlichen Drehzahlen.	Ändern Sie die Betriebsart über das Bedienfeld des Geräts
E5	Bedienfeld-Überhitzungswarnung	Stellen Sie das Gerät an einem gut belüfteten Ort auf.

5.7 Energiespartipps 6.2 An eine AC-Stromversorgung anschließen

• Wählen Sie einen gut belüfteten Aufstellungsort, der vor direkter Sonneneinstrahlung geschützt ist.

• Lassen Sie warme Lebensmittel erst abkühlen, bevor Sie sie in die Kühlbox geben, um sie kühl zu halten.
  • Vermeiden Sie häufiges Öffnen der Kühlbox.

• Lassen Sie die Kühlbox nicht länger als nötig geöffnet.

• Tauen Sie die Kühlbox ab, wenn sich eine Eisschicht gebildet hat.
• Vermeiden Sie niedrige Kühltemperaturen als erforderlich.

6. Kühlbox anschließen

ACHTUNG!

DC-Verlängerungskabel.

• Aufgrund der potenziellen Sicherheitsrisiken unter bestimmten Bedingungen raten wir von der Verwendung von DC-Verlängerungskabeln generell ab.
• Versuchen Sie unter keinen Umständen, die Leitungen des Verlängerungskabels aufzuspielben.
• Verwenden Sie keine Anschlussleisten oder Zweigegeverteiler.
• Wickeln Sie ein DC-Kabel stets ab, um Wärme stau und mögliches Schmelzen zu vermeiden.

HINWEIS!

Beschädigungsgefahr!

Trennen Sie die Kühlbox und andere Verbraucher von der Batterie, bevor Sie die Batterie an ein Schnelladegerät anschließen. Überspannung kann die Elektronik der Kühlbox beschädigen.

Aus Sicherheitsgründen ist die Kühlbox mit einem elektronischen Verpolungsschutz ausgestattet. Dieser schützt das Gerät vor Kurzschlüssen beim Anschluss an eine Batterie.

Wenn Sie die Kühlbox an eine Batterie (Fahrzeugoder Boot) anschließen, kann sie mit 12- oder 24-VDC betrieben werden.

6.1 Verwendung des DC-Steckers mit Sicherung für den Geräteanschluss

HINWEIS!

Beschädigungsgefahr!

Das mitgelieferte DC-Kabel enthält zum Schutz des Geräts eine Sicherung im Stecker. Entfernen Sie nicht die Sicherung aus dem DC-Stecker.

Verwenden Sie nur das mitgelieferte DC-Kabel.

• Stecken Sie das DC-Kabel in den DC-Stromversorgungseingang der Kühlbox.

• Schließen Sie das DC-Kabel an die Zigarettenanzünderbuchse an.

• Stecken Sie das DC-Kabel in den DC-Stromversorgungseingang der Kühlbox.

• Schließen Sie das DC-Kabel an die Zigarettenanzünderbuchse eines Netz-adapters an (der Netzadapter ist optional erhältlich).
• Verbinden Sie das AC-Kabel des Netzadapter mit der AC-Steckdose.

HINWEIS! Beschädigungsgefahr!

- Verwenden Sie nur den vom Hersteller gelieferten Netzadapter.

7. Kühlbox verwenden

7.1 Schalten Sie die Kühlbox ein

HINWEIS!

Es besteht Überhitzungsgefahr!

Sorgen Sie stets für eine ausreichende Belüftung, damit die während des Betriebs entstehende Wärme abgeführt werden kann. Achten Sie darauf, dass die Lüftungsschlitze nicht abgedeckt wurden. Achten Sie darauf, dass das Gerät ausreichend weit von Wänden und anderen Gegenständen entfernt steht, damit die Luft zirkulieren kann.

• Stellen Sie die Kühlbox auf einen festen Untergrund. Achten Sie darauf, dass die Lüftungsschlitze nicht abgedeckt sind und die Warmluft abgeführt werden kann.
  • Schließen Sie die Kühlbox
  • Schalten Sie die Kühlbox ein.

7.2 Kühlbox ausschalten

• Entleeren Sie die Kühlbox.
  • Schalten Sie die Kühlbox aus.

• Ziehen Sie das DC-Anschlusskabel aus der Zigarettenanzünderbuchse. Wenn Sie die

• Fassen Sie Stecker und Schalter niemals mit nassen Händen an oder wenn Sie auf einem feuchten Untergrund stehen.

• Wenn Sie Ihre Kühlbox an Bord eines Bootes mit einer 120-V-Stromversorgung betreiben, müssen Sie einen Fehlerstromschutzschalter zwischen 120-VAC-Versorgung und Kühlbox installieren.

Lassen Sie sich von einer ausgebildeten Fachkraft beraten.

HINWEIS!

Gefahr durch zu niedrige Temperaturen!

Achten Sie darauf, dass nur solche Gegenstände in die Kühlbox gegeben werden, die auf die gewählten Temperatur abgekühlt werden können.

HINWEIS!

Die auf dem Display angezeigte Temperatur entspricht der mittleren Temperatur im Innenraum.

Die Temperatur kann an anderen Stellen von dieser Temperatur abweichen.

Kühlbox über einen längeren Zeitraum nicht benutzen:
- Lassen Sie den Gerätedeckel leicht geöffnet, um Geruchsbildung vorzubeugen.

7.3 Kühlbox abtauen

Durch Feuchtigkeit kann sich im Inneren der Kühlbox oder auf dem Verdampfer Eis bilden, das die Kühleistung des Geräts verringert. Tauen Sie die Kühlbox rechtzeitig ab, um dies zu vermeiden.

HINWEIS!

Beschädigungsgefahr!

Verwenden Sie niemals harte oder spitze Werkzeuge, um Eis zu entfernen oder

8. Reinigung und Pflege

8.1 Sicherung des DC-Steckers wechseln

• Ziehen Sie den Adapterhülse vom DC-Stecker ab.
• Lösen Sie die Schraube der oberen Gehäusehälfte.
• Heben Sie vorsichtig die obere Gehäusehälfte von der unteren Hälfte ab.

um Objekte zu lösen, die in der Kühlbox festgefroren sind. Gehen Sie zum Abtauen der Kühlbox wie folgt vor:

• Nehmen Sie den Inhalt der Kühlbox heraus.
• Geben Sie ihn ggf. in eine andere Kühlbox, um ihn kühl zu halten.
  • Schalten Sie das Gerät aus.
  • Lassen Sie den Deckel offen.
  • Wischen Sie aufgetautes Wasser ab.

8.2 Kühlbox reinigen

• Reinigen Sie das Gerät gelegentlich mit einem feuchten Tuch innen und außen.
• Achten Sie darauf, dass die Luftein- und -austrittsöffnungen des Geräts frei von Staub und Schmutz sind, damit die Wärme abge führt werden kann und das Gerät nicht beschädigt wird.

HINWEIS! Beschädigungsgefahr.

• Reinigen Sie die Kühlbox niemals unter fließendem Wasser oder in einer Spülmaschine.
• Verwenden Sie bei der Reinigung keine scheuernden Reinigungsmittel oder harte Gegenstände, da diese die Kühlbox beschädigen können.

ACHTUNG!

Trennen Sie das Gerät stets von der Stromversorgung, bevor Sie es reinigen und warten.

1. Problemebehebung

Fehler Mögliche Ursache		VorgeschlageneAbhilfemaßnahme
Gerät funktioniert nicht, LED-Anzelge leuchtet nicht.	Es ist keine DC-Versorgungs-spannung vorhanden.	Bei den meisten Fahrzeugen muss die Zündung eingeschaltet werden, bevor die Zigarettenanzünderbuchse mit Strom versorgt wird.
	Die Steckersicherung der Kühlbox ist durchgebrannt.	Ersetzen Sie die Steckersicherung des Geräts durch eine neue.
Das Gerät kühlt nicht (Stecker ist eingesteckt, LED-Anzeige „ON“ leuchtet).	Kompressor defekt.	Das Gerät darf nur von einer autorisierten Reparaturwerkstatt repariert werden.
Das Gerät kühlt nicht (Stecker ist eingesteckt, Display zeigt Fehler-code „E1“ an). Bitte beachten Sie auch den Abschnitt „5.6 Erklärung der auf dem Display angezeigten Fehlercodes“:	Der Batteriewächter für den Schutz vor Tiefentladung ist zu hoch eingestellt. Batteriespan-nung zu niedrig.	Wählen Sie eine niedrigere Stufe für den Batteriewächter. Prüfen Sie die Batterie und laden Sie sie bei Bedarf auf.
Wenn Sie das Gerät an einer Zigarettenanzünderbuchse betrei-ben. (die Zündung ist eingeschalt- tot, aber das Gerät funktioniert nicht, auch die LED-Anzelge leuchtet nicht)	Die Zigarettenanzünderbuchse ist verschmutzt, sodass der elektrische Kontakt schlecht ist.	Wenn der Stecker Ihres Geräts in der Zigarettenanzünderbuchse sehr warm wird, muss entweder die Zigarettenanzünderbuchse gereinigt werden oder der Stecker wurde nicht richtig eingesteckt.
	Sicherung des DC-Stockers ist durchgebrannt.	Tauschen Sie die Sicherung im DC-Stecker aus, siehe Kapitel „8.1 Sicherung des DC-Steckers wechseln“.
	Fahrzeugsicherung ist durch- gebrannt.	Erselzen Sie die Sicherung der Zigarettenanzünderbuchse des Fahrzeugs, siehe Handbuch Ihres Fahrzeugs.
Auf dem Display wird ein Fehler-code angezeigt und das Gerät kühlt nicht. Siehe“, 5.6 Erklärung der auf dem Display angezeigten Fehlercodes“.	Siehe „5.6 Erklärung der auf dem Display angezeigten Fehlercodes“	Dieser Fehler darf nur von einer autorisierten Reparaturwerkstatt repariert werden.

10. Entsorgung 11. Konformitätserklärung

DE Entsorgung

Das Symbol der durchgestrichenen Abfalltonne auf Rädern auf dem Produkt oder seiner Verpackung bedeutet, dass das Gerät nicht im Hausmüll entsorgt werden darf, sondern eine separate Entsorgung erfordert. Sie können das Altergerät kostenfrei bei einer geeigneten kommunalen Sammelstelle für Elektro- und Elektronikaltgeräte, z.B. einem Wertstoffhof, abgeben. Die Adressen erhalten Sie von Ihrer Stadt- bzw. Kommunalverwaltung. Alternativ können Sie kleine Elektroaltgeräte mit einer Kantenlänge bis zu 25 cm bei Händlern mit einer Verkaufsläche für Elektro- und Elektronikgeräte von mind. 400 m2 oder Lebensmittelhändlern mit einer Gesamtverkaufsläche von mind. 800 m2, die zumindest mehrmals im Jahr Elektro- und Elektronikgeräte anbieten, unentgeltlich zurückgeben. Größere Altgeräte können beim Neukauf eines Geräts der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, bei einem entsprechenden Händler kostenfrei zurückgegeben werden. Bezüglich der Modalitäten der Rückgabe eines Altgeräts im Fall der Auslieferung des neuen Geräts, wenden Sie sich bitte an Ihren Händler. Bitte Entnehmen Sie – sofern möglich – vor der Entsorgung des Produkts sämtliche Batterien und Akkus sowie alle Lampen, die zerstörungsfrei entnommen werden können. Wir weisen darauf hin, dass Sie für die Löschung personenbezogener Daten auf dem zu entsorgenden Gerät selbst verantwortlich sind.

AT Entsorgung

Das Symbol der durchgestrichenen Abfalltonne auf Rädem auf dem Produkt oder seiner Verpackung bedeutet, dass das Gerät nicht im Hausmüll entsorgt werden darf, sondern eine separate Entsorgung erfordert. Sie können das Altergerät kostenfrei bei einer geeigneten kommunalen Sammelstelle für Elektro- und Elektronikaltergäte, z.B. einem Wertstoffhof, abgeben. Die Adressen erhalten Sie von Ihrer Stadt- bzw. Kommunalverwaltung. Alternativ können Sie Elektroaltgeräte beim Kauf eines neuen Geräts der gleichen Art und mit derselben Funktion bei einem stationären Händler unentgeitlich zurückgeben. Bezüglich der Modalitäten der Rückgabe eines Altergäts im Fall der Auslieferung des neuen Geräts, wenden Sie sich bitte an Ihren Händler.

Bitte Entnehmen Sie – sofern möglich – vor der Entsorgung des Produkts sämtliche Batterien und Akkus sowie alle Lampen, die zerstörungsfrei entnommen werden können. Wir weisen darauf hin, dass Sie für die Löschung personenbezogener Daten auf dem zu entsorgenden Gerät selbst verantwortlich sind. Das Gerät kann Stoffe enthalten, die bei falscher Entsorgung Umwelt und menschliche Gesundheit gefährden können. Das Materialrecycling hilft, Abfall zu reduzieren und Ressourcen zu schonen. Durch die getrennte Sammlung von Altgeräten und deren Recycling tragen Sie zur Vermeidung negativer Auswirkungen auf die Umwelt und die menschliche Gesundheit bei.

Dieses Gerät entspricht den gesetzlichen Anforderungen und wurde unter ständigen Qualitätskontrollen gefertigt. Die technischen Daten entsprechen dem aktuellen Stand zum Zeitpunkt der Drucklegung. Änderungen vorbehalten. Die vollständige Konformitätserklärung finden Sie unter www.nabo.at

Importeur / Hersteller:

baytronic Handels GmbH • Harterfeldweg 4, A-4481 Asten • www.nabo.at

12. Garantie

Wenn das Produkt defekt ist, wenden Sie sich bitte an den Lieferanten in Ihrem Land oder an Ihren Händler.

Legen Sie für die Reparatur- und

Garantieabwicklung bitte folgende Dokumente bei, wenn Sie das Gerät einschicken:

• Eine Kopie des Kaufbelegs mit Kaufdatum.
• Einen Grund für die Reklamation oder eine Beschreibung des Fehlers.

NABO

baytronic Handels GmbH

Harterfeldweg 4, 4481 Asten

07224/68378-0

www.nabo.at
