A920BL - Kopfhörer Nabo - Kostenlose Bedienungsanleitung

Produkttyp	Kabelloser Sport-Stereokopfhörer
Modell	A920BL
Marke	Nabo
Bluetooth-Version	4.0 (abwärts kompatibel mit 3.0, 2.1, 2.0, 1.2, 1.1)
Unterstützte Profile	HFP v1.6, HSP v1.2, A2DP v1.2, AVRCP v1.4, CVC 6.0
Reichweite	Bis zu 10 m
Frequenzbereich	20 Hz – 20 kHz
Treiberdurchmesser	11,5 mm
Impedanz	16 Ω ± 15 %
Empfindlichkeit	10 dB ± 3 dB
Maximale Ausgangsleistung	10 mW
Betriebszeit (Sprechen)	6 Stunden
Betriebszeit (Musik)	4 Stunden
Standby-Zeit	200 Stunden
Ladezeit	1 Stunde
Ladeeingang	DC 5 V / 300 mA
Kabellänge	600 mm
MultiPoint-Verbindung	Ja (gleichzeitige Verbindung mit zwei Mobiltelefonen)
Sprachsteuerung	Ja (durch langes Drücken der Anruftaste)
LED-Anzeige	Rot/blau für Kopplung und Akkustand
Zubehör	3 Paar Ohrstöpsel (S/M/L), USB-Ladekabel, Kabelclip, Kabelmanagement
Reinigung	Mit einem trockenen, weichen Tuch; keine chemischen Reinigungsmittel
Sicherheitshinweise	Nicht selbst reparieren, vor Feuchtigkeit und direkter Sonneneinstrahlung schützen
Konformität	2014/53/EU, 2014/30/EU, 2011/65/EU & 1907/2006/EC

Häufig gestellte Fragen - A920BL Nabo

Wie schalte ich den Kopfhörer ein und kopple ihn mit meinem Smartphone?

Halten Sie die Ein-/Kopplungstaste gedrückt, bis die LED abwechselnd rot und blau blinkt. Aktivieren Sie Bluetooth auf Ihrem Smartphone und wählen Sie "A920BL" aus der Geräteliste aus. Bei Passwortabfrage geben Sie "0000" ein.

Wie lade ich den Kopfhörer auf?

Schließen Sie das mitgelieferte USB-Ladekabel an den Micro-USB-Anschluss am rechten Ohrhörer an. Die LED leuchtet während des Ladevorgangs rot und erlischt, wenn der Akku vollständig geladen ist. Die Ladezeit beträgt ca. 1 Stunde.

Wie nehme ich einen Anruf an oder lehne ihn ab?

Drücken Sie die Anruftaste einmal, um einen Anruf anzunehmen oder zu beenden. Halten Sie die Anruftaste 2 Sekunden lang gedrückt, um einen eingehenden Anruf abzulehnen.

Kann ich zwei Telefone gleichzeitig verbinden?

Ja, der Kopfhörer unterstützt die MultiPoint-Verbindung. Sie können zwei Mobiltelefone gleichzeitig verbinden und Anrufe von beiden Geräten entgegennehmen.

Wie wechsle ich zwischen zwei Anrufen?

Drücken Sie die Anruftaste, um den ersten Anruf in die Warteschleife zu legen und den zweiten Anruf anzunehmen. Halten Sie die Anruftaste 2 Sekunden lang gedrückt, um zwischen den Anrufen zu wechseln.

Was kann ich tun, wenn die Verbindung abbricht?

Der Kopfhörer versucht automatisch, die Verbindung wiederherzustellen. Falls dies nicht gelingt, drücken Sie einmal die Anruftaste oder stellen Sie die Verbindung manuell über das Bluetooth-Menü Ihres Telefons wieder her.

Wie überprüfe ich den Akkustand?

Drücken Sie die Ein-/Kopplungstaste kurz. Die LED zeigt den Ladezustand an: blaues Blinken bedeutet ausreichende Kapazität, rotes Blinken bedeutet weniger als 15 Minuten Sprechzeit.

Wie reinige ich den Kopfhörer richtig?

Verwenden Sie ein trockenes, weiches Tuch, um die Oberflächen zu reinigen. Vermeiden Sie chemische Reinigungsmittel und scharfe Gegenstände, die Kratzer verursachen könnten.

Welche Bluetooth-Profile werden unterstützt?

Der Kopfhörer unterstützt die Profile HFP v1.6 (Freisprechen), HSP v1.2 (Kopfhörer), A2DP v1.2 (Stereo-Audio) und AVRCP v1.4 (Fernbedienung) sowie CVC 6.0 (Geräuschunterdrückung).

Wie führe ich einen Sprachwahlbefehl aus?

Halten Sie die Anruftaste gedrückt, bis ein Signalton ertönt. Das Smartphone aktiviert die Sprachsteuerung (z.B. Siri, Google Assistant). Sprechen Sie dann den gewünschten Befehl, z.B. "Rufe [Name] an".

BEDIENUNGSANLEITUNG A920BL Nabo

Wireless Smart Sport Stereokopfhörer A920BL

Sicherheitshinweise & Bedienungsanleitung

www.nabo.at

BEDIENUNGSANLEITUNG

Sehr geehrter NABO-Kunde,

vielen Dank, dass Sie sich für ein NABO Produkt entschieden haben.

NABO Produkte sind so konzipiert, dass sie selbst bei Topausstattung noch kinderleicht in der Bedienung sind.

Wir arbeiten stätig daran, die Qualität unserer Produkte auf höchstem Niveau zu halten und stetig zu verbessern.

Bitte lesen Sie diese Bedienungsanleitung vor Gebrauch durch und beachten Sie die Sicherheitshinweise.

Wir wünschen Ihnen viel Freunde bei der Verwendung Ihres NABO Produkts.

NABO-Sales-Team

IMPRESSUM

Hersteller, Importeur, Medieninhaber, Herausgeber, Verleger sowie Redaktion:

baytronic Handels GmbH, Harterfeldweg 4, 4481 Asten,

07224 / 68378 -0, [e-mail], www.nabo.at

FN: 204682d, Handelsgericht Linz

UID-Nr.: ATU51029300

2

1. SICHERHEITSHINWEISE

Um die Gefahr von Stromschlägen zu vermeiden, das Gehäuse (bzw. die Rückseite) nicht abnehmen und/oder das Gerät selbst reparieren.

Es befinden sich keine Bauteile im Gerät, die vom Benutzer repariert werden können. Reparaturen stets vom Fachmann ausrühen lassen.

Der Blitz dient dazu, Sie vor unisolierten und gefährlichen spannungsführenden Stellen inner-

halb des Gerätegehäuses zu warnen, an denen die Spannung groß genug ist, um für den Menschen die Gefahr eines Stromschlages zu bergen.

Das Ausrufezeichen dient dazu, Sie auf wichtige vorhandene Betriebs- und artungsanleitun-

gen in der produktbegleitenden Dokumentation hinzuweisen.

Um Brandgefahr und die Gefahr eines Stromschlages zu vermeiden,

setzen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.

Setzen Sie das Produkt nicht direkter Sonneneinstrahlung oder star-

ker Hitze aus. Hohe Erwärmung führt zu einer kurzen Lebensdauer der elektronischen Komponenten, beschädigt den Akku und verformt einige Kunststoffteile.

Setzen Sie das Produkt nicht kalten Umgebungen aus, um Schäden an erplatte zu vermeiden.

Versuchen Sie nicht, das Produkt zu zerlegen.

Lassen Sie das Produkt nicht fallen, setzen Sie es nicht starken

Vibrationen aus und stoßen Sie es nicht hart an, um Schäden an der Elektronik zu vermeiden.

Verwenden Sie keine chemischen Produkte und Reinigungsmittel, um dukt zu reinigen.

Vermeiden Sie Kratzer mit scharfen Gegenständen auf der Oberfläche.

Lassen Sie das Produkt nicht kontinuierlich am Ladegerät ange- en.

Wenn das Produkt nicht ordnungsgemäß funktioniert, senden Sie es an den von NABO autorisierten Kundendienst. Unsere Mitarbeiter helfen Ihnen, die Probleme zu lösen.

Um die Produktleistung zu verbessern, aktualisieren wir die Produkte. Änderungen vorbehalten!

BEDIENUNGSANLEITUNG

2. EINLEITUNG

Vielen Dank, dass Sie sich für den NABO SPORTIVE, Wireless Smart Sport Stereokopfhörer A920BL, entschieden haben.

EINFÜHRUNG IN DIE WIRELESS AUDIO TECHNOLOGIE FÜR DRAHTLOSE KOMMUNIKATION

Wireless Audio ist eine drahtlose Technologie, die die Kommunikation über kurze Entfernungen unterstützt (normalerweise in einer Entfernung bis zu 10 m). Damit können Sie Informationen drahtlos zwischen vielen Digitalgeräten wie Mobiltelefonen / drahtlosen Kopfhörern / Computern usw. austauschen. Die Wireless Audio-Technologie ist effektiv und vereinfacht die Kommunikation, die Geräte und Datenübertragungen schnell und effektiv macht.

3. ZUBEHÖRLISTE

1 x NABO Sportive Ohrhörer
1 x USB-Ladekabel
1 x Bedienungsanleitung
3 x Ohrstöpsel (versch. Größen)
1 x Kabelmanagement
1 x Kabelclipp

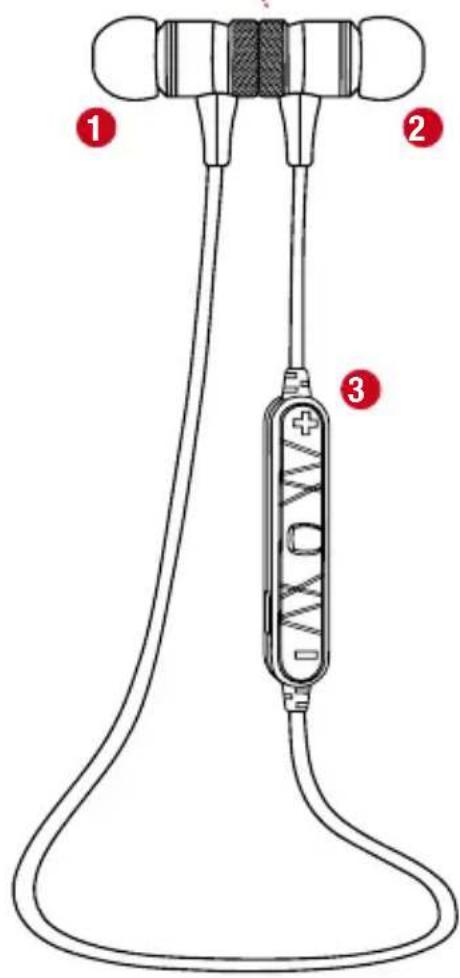

1 Rechter Ohrhörer (R)
2 Linker Ohrhörer (L)
3 Bedienelement
4 Hinweis zum Bedienelement

5

BEDIENUNGSANLEITUNG

5. FUNKTIONEN

Neueste CSR-Technologie, abwärts kompatibel V4.0, V3.0, V2.1, V2.0, V1.2, V1.1. Integrierte 80 MHz RISC-MCU und 80 MIPS Kalimba-DSP, Wireless Audio 3.0 thunterstützt max. 64 MHz RISC-MCU und 64 MIPS Kalimba-DSP.

Das Produkt unterstützt folgende Profile:

• HFP v1.6 Breitband Sprache (HD Voice ready)
- HSP v1.2
- A2DP v1.2
- AVRCP v1.4
• CVC Version 6.0

Reichweite: 10 m

Betriebsfrequenz: 2,4 GHz

UNTERSTÜTZT MEHRPUNKTVERBINDUNG (GLEICHZEITIGE VERBINDUNG MIT ZWEI MOBILTELEFONEN)

Zwei Mobiltelefone, ein Headset, eine Taste zur Annahme des Anrufs.

UNTERSTÜTZT ANSAGE DER RUFNUMMER

Bei eingehenden Anrufen werden die Telefonnummern automatisch gemeldet. Beispiel: „1-0-0-8-6“ eingehender Anruf.

UNTERSTÜTZT ERINNERUNG SFUNKTION

Statusbericht des NABO Kopfhörers an Benutzer. Beispiel: „Bluetooth ist eingeschaltet“, „Bluetooth ist ausgeschaltet“.

IPHONE STROMVERBRAUCHSANZEIGE

Anzeige der Stromversorgung des NABO-Headsets auf dem iPhone

6

6. ANSEHEN

• Anruf annehmen oder beenden (einmal drücken)
• Anruf ablehnen (2 Sekunden gedrückt halten)
• Ersten Anruf in Warteschleife und zweiten Anruf beantworten (einmal drücken)
• Zwischen Anrufen umschalten (2 Sekunden gedrückt halten)
• Zweiten Anruf beenden und ersten Anruf wieder aufnehmen (einmal drücken)
• Anruf vom Telefon übertragen (einmal drücken)
• Wahlwiederholung (zweimal drücken)
• Sprachgesteuerten Anruf durchführen (2 Sekunden gedrückt halten, bis Signalton ertönt)
• Verlorene-Verbindung neu verbinden (einmal drücken, wenn sich das Headset nicht automatisch verbindet)
• Wiedergabe oder Pause (einmal drücken)

MICRO-USB-LADEANSCHLUSS (RECHTER OHRHÖRER)

• 1 Stunde vor Erstgebrauch (LED leuchtet rot, bis vollständig geladen)
  • 1 Stunde bei voller Ladung

LAUTSTÄRKE, TITEL UND STUMMSCHALTUNG

• Lautstärke erhöhen oder verringern (Antippen von + oder - jeweils 1 Stufe)
• Titel vorwärts oder zurück (3 Sekunden + oder - gedrückt halten)

EINSCHALTEN, KOPPLUNG UND AKKUTEST

• Ein- und Ausschalten (2 Sekunden gedrückt halten)
• Kopplungsmodus nach Erstgebrauch aktivieren (gedrückt halten, bis die rot/blaue LED blinkt)
• Akkukapazität überprüfen (bei eingeschaltetem Gerät drücken)

BEDIENUNGSANLEITUNG

7. VERBINDUNG AUFBAUEN

1. ZUERST

Das erste Mal, direkt nach dem Auspacken:

Wenn die Ohrhörer ausgeschaltet sind, aktivieren Sie den Bluetooth-Koppelungsmodus, indem Sie Ein/Kopplung drücken. Die LED blinkt rot/blau, um den Kopplungsmodus anzuzeigen.

Koppeln eines neuen Telefons / erneut Verbindung aufbauen: Drücken Sie bei ausgeschalteten Ohrhörern Ein/Kopplung, bis die LED rot/blau blinkt.

2. EINSTELLEN

Aktivieren Sie die Bluetooth-Funktion auf Ihrem Gerät und verwenden Sie dann das Telefonmenü zum „Hinzufügen“, „Suchen“ oder „Scannen“ nach neuen Bluetooth-Geräten. Telefone haben unterschiedliche Menüs: iPhone: Einstellungen > Bluetooth > Ein (startet die Suche nach Geräten)

BlackBerry®: Einstellungen/Optionen > Bluetooth: Ein > Suche nach Geräten

Android TM: Einstellungen > Bluetooth: Ein > Nach Geräten suchen

3. VERBINDEN

Wählen Sie „A920BL“ aus der Liste der auf Ihrem Gerät angezeigten Bluetooth-Geräte.

Wenn das Gerät nach einem Passcode fragt, geben Sie vier Nullen (0000) ein. Sie sehen möglicherweise **** auf dem Bildschirm.

Einige Geräte erfordern auch, die Verbindung nach der Kopplung zu bestätigen.

Die LED der Ohrhörer hört nach erfolgreicher Verbindung auf, rot/blau zu blinken.

Sie können nun einen Anruf über die Tastatur oder die Sprachwahlfunktion Ihres Geräts tätigen und Musik von Ihrem Gerät genießen.

8. ANPROBIEREN

DIE RICHTIGE PASSFORM = DAS BESTE AUDIO ERLEBNIS

Für beste Klangqualität und einen sicheren, bequemen Sitz sorgen Sie dafür, dass die Ohrhörer so eingestellt sind, dass sie sanft im Ohr ruhen. Verlegen Sie das Kabel um den Nacken und verwenden Sie das mitgelieferte Passform-Set, um den Ohrstöpsel zu finden, der am besten für Sie geeignet ist.

8

9. MEHR ERFAHREN

BLEIBEN SIE IN DER NÄHE IHRES GERÄTS:

Wireless Audio hat eine Reichweite von bis zu 10 m zwischen Ihrem Telefon und den Ohrhörern, bevor die Audioqualität beeinträchtigt wird und die Verbindung abbricht. Für optimalen Audioempfang halten Sie Ihr Handy auf der rechten Seite des Körpers.

ERNEUT VERBINDEN:

Ihre Ohrhörer versuchen, eine verlorene Verbindung wiederherzustellen. Wenn dies nicht möglich ist, drücken Sie einmal die Anruftaste oder stellen Sie die Verbindung manuell über das Bluetooth-Menü Ihres Telefons wieder her.

SIGNALTÖNE ENTSCHLÜSSELN:

Wenn Sie einen Anruf in der Warteschleife haben, hören Sie alle 5 Sekunden einen Signalton. Wenn Sie stummgeschaltet haben, hören Sie alle 30 Sekunden einen Signalton. Wenn Sie bestimmte Tasten länger gedrückt halten (länger als 2 Sekunden), ertönt außerdem ein Rückmeldeton (z.B. beim Zugriff auf die Sprachsteuerung Ihres Telefons).

ZWISCHEN ZWEI ANRUFEN UMSCHALTEN:

Sie können einen zweiten Anruf annehmen und den ersten Anruf in die Warteschleife legen, indem Sie die Anruftaste drücken.

Wechseln Sie zwischen den Anrufen, indem Sie die Anruftaste einige Sekunden lang gedrückt halten. Sie hören einen Signalton, der anzeigt, dass die Umschaltung erfolgt.

Sie können ein Gespräch beenden und zu dem anderen gehaltenen Gespräch zurückkehren, indem Sie die Anruftaste drücken. Einige Telefone erfordern ein zweimaliges Drücken der Anruftaste.

SPRACHSTEUERUNG:

Einige Smartphones ermöglichen die Verwendung von Sprachbefehlen zur Aktivierung der Funktionen, wie z.B. Sprachwahl oder Musikwiedergabe.

Um die Sprachsteuerung Ihres Smartphones zu aktivieren, drücken Sie die Anruftaste, bis Sie von Ihrem Handy aufgefordert werden, einen Befehl einzugeben.

VERPASSEN SIE NIE EINEN ANRUF:

Sie hören einen eingehenden Anruf, während Sie gespeicherte oder gestreamte Audiodateien hören. Wenn Sie den Anruf annehmen, wird das gespeicherte Audio (heruntergeladene Musik, Videos oder Podcats) unterbrochen.

BEDIENUNGSANLEITUNG

Wenn Sie Live-Streaming-Audio (Internet-Radio) hören, wird es während Ihres Anrufs stummgeschaltet. Sobald Sie Ihren Anruf beenden, werden Wiedergabe oder Streaming fortgesetzt.

AKKUSTAND ÜBERPRÜFEN:

Wenn Sie einen Anruf führen oder Audio hören, hören Sie einen Ton, wenn der Akku schwach ist.

Sie können den Ladezustand des Akkus überprüfen, indem Sie auf Ein drücken. Die LED blinkt, um den Ladezustand anzuzeigen.

Blaues Blinken = Akku OK bis voll

Rotes Blinken = weniger als 15 Minuten verbleibende Sprechzeit

10. WIRELESS AUDIO-OHRHÖRER PROTOKOLLE

PROTOKOLL BESCHREIBUNG

HSP Ohrhörermodus für Mono-Anruf

HFP Freisprechen

A2DP Stereowiedergabe

AVRCP Musikübertragung

11. TECHNISCHE DATEN

Wireless Audio Version 4.0

Wireless Audio-Protokoll mit A2DP, AVRCP, hochwertiger Stereo-Tonfrequenzübertragung und Fernbedienungsprotokoll

Ausgangsleistung 10 mW

Reichweite 10 m

Betriebszeit 6 Stunden Sprechzeit, 4 Stunden Musikwiedergabe

Standby-Zeit 200 Stunden

Ladezeit 1 Stunde

Ladespannung DC 5 V/300 mA

TECHNISCHE DATEN

Treiber: 11,5 mm

Empfindlichkeit: 10 dB ± 3 dB

Impedanz: 16 Ω ± 15 %

Frequenzgang: 20 - 20000 Hz

Kabellänge: 600 mm

Wireless Audio Version 4.0

Wireless Audio-Protokoll mit A2DP, AVRCP, hochwertiger Stereo-Tonfrequenzübertragung und Fernbedienungsprotokoll

HINWEISE ZUR KONFORMITÄT

Dieses Gerät entspricht den grundlegenden Anforderungen und anderen Bestimmungen der Richtlinien, 2014/53/EU, 2014/30/EU, 2011/65/EU & 1907/2006/EC

Die vollständige Konformitätserklärung finden Sie unter:

https://www.nabo.at/audio

ENTSORGUNG

Dieses Gerät nicht im unsortierten Hausmüll entsorgen. An einer ausgewiesenen Sammelstelle für Elektro- und Elektronik-Altgeräte entsorgen. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder an die örtlichen Behörden.

NABO

www.nabo.at

Stand 01.2019. Technische Änderungen, Satz & Druktfeiter vorbehalten.
