Produkttyp	Einbau-Vakuumierschublade
Marke	Gaggenau
Modell	DV 461
Abmessungen (ca., H x B x T)	140 mm x 595 mm x 385 mm (Einbau)
Gewicht (ca.)	12 kg
Stromversorgung	230 V, 50 Hz, 1200 W
Vakuumstufen	3 Stufen (1=50-80%, 2=75-95%, 3=90-99%)
Einstellungen für Siegelzeit	Stufen 1-3 (einstellbar)
Maximale Beutelbreite	240 mm

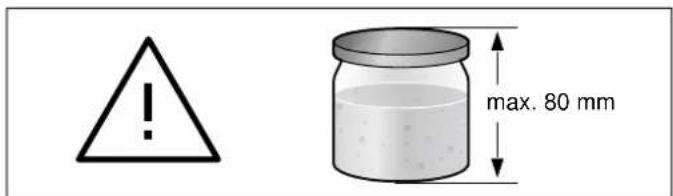

Maximale Behälterhöhe	80 mm
Sicherheitsglasdeckel	Ja, Sicherheitsglas
Material Siegelstab	Edelstahl
Material Vakuumkammer	Edelstahl
Trocknungsprogramm für Pumpe	Ja, automatisch bei Feuchtigkeitserkennung
Automatische Abschaltung	Nach 10 Minuten Inaktivität
Mitgeliefertes Zubehör	Erhöhte Vakuumierplattform, externer Vakuumieradapter, Stopfen für Flaschen, Adapter für Flaschenstopfen, Vakuumschlauch, Vakuumierbeutel (je 50 Stück 180x280mm und 240x350mm)
Reinigungshinweise	Mit feuchtem Tuch abwischen; keine Scheuermittel verwenden; Adapter und Schlauch von Hand spülen
Sicherheitsmerkmale	Automatische Abschaltung, Temperaturschutz für Siegelstab, Kindersicherung (über Aufsicht)
Verwendung	Vakuumieren von Lebensmitteln in Beuteln, Behältern und Flaschen; Vorbereitung für Sous-Vide-Garen; schnelles Marinieren
Kundendienst	Kontakt über E-Nummer und FD-Nummer; telefonischer Support verfügbar

Häufig gestellte Fragen - DV 461 GAGGENAU

Kann ich jeden Vakuumierbeutel mit dem DV 461 verwenden?

Es wird empfohlen, originale Gaggenau-Vakuumierbeutel oder speziell für das Vakuumieren entwickelte Beutel zu verwenden. Die Beutel müssen für den Lebensmittelkontakt geeignet und temperaturbeständig sein (z.B. -40°C bis 100°C). Für optimale Versiegelung verwenden Sie Beutel mit einer maximalen Breite von 240 mm.

Wie wähle ich die richtige Vakuumstufe aus?

Der DV 461 bietet drei Vakuumstufen. Stufe 1 (80 % im Beutel) ist für empfindliche Lebensmittel wie Backwaren. Stufe 2 (95 %) für den allgemeinen Gebrauch. Stufe 3 (99 %) für die Langzeitlagerung von Fleisch, Fisch und hartem Obst. Bei Behältern entsprechen die Stufen 50 %, 75 % und 90 % Vakuum.

Was soll ich tun, wenn der Vakuumiervorgang fehlschlägt?

Überprüfen Sie, ob der Glasdeckel richtig geschlossen und die Dichtung sauber und unbeschädigt ist. Stellen Sie sicher, dass der Beutel richtig platziert ist, mit dem offenen Ende über dem Siegelstab. Wenn das Fehlersymbol erscheint, warten Sie, bis die Pumpe abgekühlt ist, oder führen Sie ein Trocknungsprogramm durch, wenn Feuchtigkeit erkannt wird.

Kann ich Flüssigkeiten in Beuteln vakuumieren?

Ja, aber verwenden Sie nur Vakuumstufe 2 und überwachen Sie den Vorgang. Flüssigkeiten können bei niedrigem Druck sieden. Versiegeln Sie den Beutel sofort, wenn sich große Blasen bilden. Für beste Ergebnisse vakuumieren Sie Flüssigkeiten in starren Behältern mit Stufe 3.

Wie reinige ich die Vakuumierschublade?

Ziehen Sie immer den Netzstecker und lassen Sie den Siegelstab abkühlen. Reinigen Sie den Glasdeckel mit Glasreiniger, die Edelstahlkammer mit Wasser und mildem Reinigungsmittel und wischen Sie das Bedienfeld mit einem weichen, feuchten Tuch ab. Verwenden Sie keine Scheuermittel und geben Sie Teile nicht in die Spülmaschine, außer es wird angegeben.

Was bewirkt das Trocknungsprogramm?

Das Trocknungsprogramm entfernt Feuchtigkeit aus dem Pumpensystem, die sich beim Vakuumieren von Flüssigkeiten oder feuchten Lebensmitteln ansammeln kann. Wenn das Feuchtigkeitssymbol weiß leuchtet, führen Sie das Programm optional durch; wenn rot, ist es obligatorisch. Das Programm läuft 5-20 Minuten.

Ist der DV 461 für Sous-Vide-Garen geeignet?

Ja. Verwenden Sie Vakuumstufe 3, um Lebensmittel in hitzebeständigen Kochbeuteln zu versiegeln. Stellen Sie sicher, dass der Beutel intakt und die Naht perfekt ist. Garen Sie sofort nach dem Vakuumieren. Lagern Sie gegarte Sous-Vide-Lebensmittel nicht.

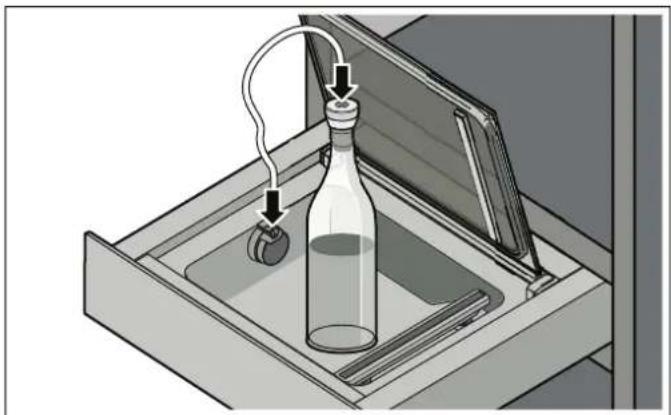

Wie vakuumiere ich Glasflaschen?

Befestigen Sie den externen Vakuumieradapter am Luftauslass, verbinden Sie den Schlauch mit dem Flaschenstopfen und Adapter und wählen Sie Vakuumstufe 1 (niedrigste). Vakuumieren Sie keine kohlensäurehaltigen Flüssigkeiten. Nach dem Vakuumieren den Schlauch abnehmen und die Flasche verschließen.

Was soll ich tun, wenn sich der Deckel nicht öffnen lässt?

Ein leichter Unterdruck kann den Deckel festhalten. Starten Sie einen neuen Vakuumiervorgang und brechen Sie ihn sofort ab. Wenn das fehlschlägt, trennen Sie das Gerät für 30 Sekunden vom Stromnetz und starten Sie es neu. Verwenden Sie niemals Gewalt oder Werkzeuge.

Wo finde ich die Modell- und Seriennummern?

Das Typenschild mit der E-Nummer (Produktnummer) und FD-Nummer (Fertigungsnummer) befindet sich am Gerät. Notieren Sie diese Nummern, bevor Sie den Kundendienst kontaktieren.

BEDIENUNGSANLEITUNG DV 461 GAGGENAU

Inhaltsverzeichnis 3

Wichtige Sicherheitshinweise 4

Ursachen für Schäden 5

Umweltschutz 5

Umweltgerecht entsorgen 5

Gerät kennen lernen 6

Wie funktioniert eine Vakuumierschublade 6

Aufbau der Vakuumierschublade 6

Bedienblende 6

Öffnen und Schließen 7

Zubehör 7

Gerät ein- und ausschalten 7

Im Beutel vakuumieren 7

Geeignete Vakuumierbeutel 7

So gehen Sie vor 8

Vorzeitig verschweißen 9

Vakuumiervorgang abbrechen 9

Im Behälter vakuumieren 9

Geeignete Vakuumierbehälter 9

Vakuumiervorgang abbrechen 10

Trocknung durchführen 10

Anwendungen 10

Vakuumieren für das Sous-vide-Garen 10

Vakuumieren von Glasflaschen 11

Schnelles Marinieren und Aromatisieren 11

Lagerung und Transport 11

Empfohlene Einstellungen 12

Pflege und Reinigung 13

Weitere Informationen zu Produkten, Zubehör, Ersatzteilen und Service finden Sie im Internet unter

www.gaggenau.com und in unserem Online-Shop

www.gaggenau.com/zz/store

⚠️ Wichtige Sicherheitshinweise

Diese Anleitung sorgfältig lesen. Nur dann können Sie Ihr Gerät sicher und richtig bedienen. Die Gebrauchs- und Montageanleitung für einen späteren Gebrauch oder für Nachbesitzer aufbewahren.

Das Gerät nach dem Auspacken prüfen. Bei einem Transportschaden nicht anschließen.

Dieses Gerät ist nur für den privaten Haushalt und das häusliche Umfeld bestimmt. Das Gerät ausschließlich zum Vakuumieren von Lebensmitteln in geeigneten Vakuumierbeuteln und Vakuumierbehältern sowie zum Verschweißen von Folien verwenden.

Betreiben Sie dieses Gerät nur in geschlossenen Räumen.

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung oder Wissen benutzt werden, wenn sie von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt oder von ihr bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und sie die daraus resultierenden Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 8 Jahre und älter und werden beaufsichtigt.

Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten.

Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.

Verbrennungsgefahr!

Der Verschweißbalken in der Vakuumierkammer wird bei häufiger Nutzung und langen Verschweißzeiten sehr heiß. Nie den heißen Verschweißbalken berühren. Kinder fernhalten.

Stromschlaggefahr!

• Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Keinen Hochdruckreiniger oder Dampfreiniger verwenden.
• Ein defektes Gerät kann einen Stromschlag verursachen. Nie ein defektes Gerät einschalten. Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.
• Unsachgemäße Reparaturen sind gefährlich. Nur ein von uns geschulter Kundendienst-Techniker darf Reparaturen durchführen. Ist das Gerät defekt, Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.

Brandgefahr!

Der Verschweißbalken in der Vakuumierkammer wird sehr heiß. Brennbare Dämpfe können sich entzünden. Keine brennbaren Flüssigkeiten im Vakuumierbeutel vakuumieren. Keine brennbaren Materialien und Gegenstände im Inneren des Gerätes aufbewahren.

Verletzungsgefahr!

• Kleinste Sprünge im Glasdeckel können dazu führen, dass dieser bei anliegendem Vakuum implodiert. Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen.
• Beim Vakuumieren verformen sich die Vakuumierkammer und der Glasdeckel durch den hohen Unterdruck. Schraubgläser, andere harte Gefäße sowie unverformbare Lebensmittel, die in der Kammer bei geschlossenem Deckel vakuumiert werden, dürfen diesen Deckel nicht berühren. Ansonsten wird die Schutzschicht des Glases beschädigt und der Glasdeckel kann zerspringen. Harte Gefäße und unverformbare Lebensmittel dürfen eine maximale Höhe von 80 mm nicht überschreiten.
• Ein Fehlgebrauch der Vakuumierschublade kann zu Verletzungen führen. Keine am Gerät angeschlossene Schläuche in Körperöffnungen einführen. Keine lebendigen Tiere vakuumieren.

Ursachen für Schäden

Achtung!

• Überprüfen Sie das Gerät vor jedem Gebrauch auf Schäden. Achten Sie dabei besonders auf die Unversehrtheit des Glasdeckels. Nehmen Sie das Gerät nicht in Betrieb, falls es Beschädigungen aufweist. Rufen Sie den Kunden-dienst.
• Öffnen und schließen Sie den Glasdeckel langsam.
• Stellen Sie keine Gegenstände auf den Glasdeckel. Benutzen Sie das Gerät nicht als Arbeits- oder Stellfläche. Vermeiden Sie, dass Gegenstände auf den Glasdeckel fallen können. Ziehen Sie die Schublade zum Gebrauch vollständig und bis zum Anschlag heraus. Schließen Sie die Schublade wenn sie nicht in Gebrauch ist vollständig.
• Vergewissern Sie sich vor dem Schließen des Glasdeckels, dass sich in der Vakuumierkammer keine Fremdkörper befinden.
• Achten Sie darauf, dass die Dichtungen nicht durch spitze oder scharfe Gegenstände beschädigt werden.
• Überprüfen Sie den korrekten Sitz der Dichtung des Glasdeckels. Achten Sie darauf, dass die Auflagefläche der Dichtung sauber und frei von Fremdkörpern ist. Die Funktion des Gerätes könnte sonst beeinträchtigt werden. Betreiben Sie das Gerät nicht im Falle einer defekten Dichtung. Sie könnten das Gerät beschädigen. Rufen Sie den Kundendienst.
• Beachten Sie die Reinigungshinweise.
• Im Falle eines Stromausfalles während des Vakuumiervorgangs bleibt das Vakuum in der Vakuumierkammer erhalten. Versuchen Sie auf keinen Fall, den Glasdeckel mit Hilfe von Werkzeug zu öffnen. Warten Sie bis die Stromversorgung wiederhergestellt ist und starten Sie den Vakuumiervorgang erneut.
• Vakuumieren Sie Lebensmitteln nicht in ihrer Verkaufspackung nachdem sie diese geöffnet haben. Verwenden Sie ausschließlich Beutel, die für das Vakuumieren geeignet sind.

- Im Vakuum beginnen Flüssigkeiten bereits bei niedrigen Temperaturen zu sieden. Dabei tritt Dampf aus und es kann zu Funktionsstörungen des Gerätes kommen.

• Achten Sie darauf, dass das Vakuumiergut eine möglichst niedrige Ausgangstemperatur hat, im besten Fall im Bereich von 1 – 8 °C.
• Vakuumieren Sie Flüssigkeiten im Vakuumierbeutel nie mit der maximalen Vakuumierstufe.
• Empfehlung: Vakuumieren Sie Flüssigkeiten im Vakuumierbeutel bei Vakuumierstufe 2.
• Beobachten Sie den Vakuumiervorgang sorgfältig. Eine leichte Blasenbildung beim Vakuumieren von Flüssigkeiten ist normal. Verschweißen Sie den Beutel vorzeitig, sobald sich die Blasenbildung merkbar verstärkt.
• Tipp: Sie können Flüssigkeiten auch in festen, handelsüblichen Vakuumierbehältern vakuumieren. Verwenden Sie dabei Vakuumierstufe 3. Verwenden Sie zum Vakuumieren keine Kunststoffflaschen oder andere Gefäße, die sich beim externen Vakuumieren zusammenziehen..

Umweltschutz

Umweltgerecht entsorgen

Entsorgen Sie die Verpackung umweltgerecht.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Gerät kennen lernen

In der Vakuumierschublade können Sie Lebensmittel in geeigneten Beuteln und Behältern vakuumieren. In diesem Kapitel lernen Sie den Aufbau und die grundlegende Funktionsweise Ihres Gerätes kennen.

Wie funktioniert eine Vakuumierschublade

Während des Vakuumiervorgangs wird Luft aus der Vakuumierkammer und dem Beutel abgepumpt. Dabei entsteht ein hoher Unterdruck in der Kammer. Je höher die Vakuumierstufe, desto weniger Luft verbleibt in der Kammer und dem Beutel und desto höher ist der Druckunterschied zur Umgebung.

Ist die gewählte Vakuumierstufe erreicht, wird der Verschweißbalken gegen den Silikonbalken am Glasdeckel gedrückt. Dabei wird der Beutel verschweißt. Nach einer kurzen Abkühlzeit strömt Luft mit lautem Geräusch in die Kammer zurück. Dabei zieht sich der Beutel schlagartig zusammen und umschließt das Lebensmittel. Danach öffnet sich der Glasdeckel der Schublade.

Mit den Vakuumierstufen von 1 bis 3 können unterschiedliche Vakuumgrade erzeugt werden. Die dabei erreichten Grade unterscheiden sich nach Anwendungsfall: Beim Vakuumieren im Behälter sind die Vakuum-grade niedriger und damit für bestimmte Lebensmittel besser geeignet. Die Vakuumierschublade erkennt mit dem Aufsetzen des externen Vakuumieradapters automatisch welcher Modus gerade aktiviert ist.

Vakuumierstufen 1 2 3

Vakuumieren im Beutel 80 % 95 % 99 %

Vakuumieren von Behältern 50 % 75 % 90 % und Flaschen

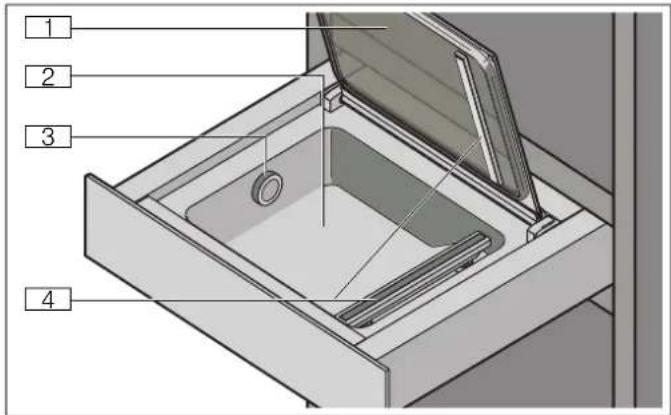

Aufbau der Vakuumierschublade

1 Glasdeckel
2 Vakuumierkammer aus Edelstahl
3 Luftauslass
4 Verschweißbalken

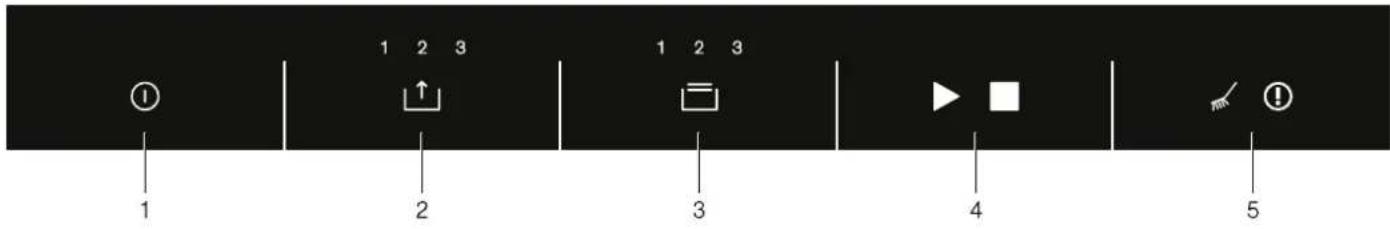

Bedienblende

Symbol Erklärung

1 ① Ein-/Ausschalten Gerät ein- und ausschalten

2 ↑ Vakuumierstufe Vakuumierstufe wählen

Vakuumierbeutel vorzeitig verschweißen

3 ☐ Verschweißzeit Verschweißzeit wählen

4 ▶ Start Vakuumiervorgang starten

■ Stop Vakuumiervorgang abbrechen

Trocknung Trocknung der Pumpe durchführen

⚠ Hinweis Störungstabelle beachten

Öffnen und Schließen

Für DV461

Das Gerät hat unten eine Ausbuchtung, welche als Griff zum Öffnen und Schließen dient.

Für DVP221

Drücken Sie auf die Mitte der Schublade, um sie zu öffnen oder zu schließen.

Beim Öffnen springt die Schublade leicht heraus. Sie kann danach problemlos herausgezogen werden.

Zubehör

Der Vakuumierschublade liegt folgendes Zubehör bei.

			VakuumierguterhöhungDie Vakuumierguterhöhung dient als Auflage für flaches Vakuumiergut in der Kammer. Sie lässt sich öffnen. Darin befinden sich der externe Vakuumieradapter, die Flaschenverschlüsse, der Fla-schen-Adapter sowie der Vakuumierschlauch.
			Externer VakuumieradapterDer Adapter wird auf den Luftauslass der Vakuumierschublade gesteckt, um Vakuumierbehälter oder Flaschen zu vakuumieren.
			FlaschenverschlüsseFlaschenverschlüsse werden auf Flaschen gesteckt, um sie zu vakuumieren und zu verschließen.
			Flaschen-AdapterDer Flaschen-Adapter wird auf die Flaschenverschlüsse aufgesetzt, um sie mit dem Vakuumierschlauch zu verbinden.
			VakuumierschlauchDer Vakuumierschlauch verbindet den externen Vakuumieradapter mit dem Vakuumierbehälter oder dem Flaschenverschluss.
			Vakuumierbeutel180 x 280 mm (50 Stück)240 x 350 mm (50 Stück)

Sonderzubehör

Sonderzubehör können Sie beim Kundendienst oder über Ihren Fachhändler bestellen:

Zubehör Fachhändler-	Bestellnummer	Kundendienst-Bestellnummer
Vakuumierbeutel180 x 280 mm (100 Stück)	BA080670	00578813
Vakuumierbeutel240 x 350 mm (100 Stück)	BA080680	00578814

Nur für DV461

Zubehör Fachhändler-Bestellnummer

Griff (60 cm), Edelstahl BA476510

Verwenden Sie das Zubehör nur wie angegeben. Der Hersteller haftet nicht, wenn das Zubehör falsch verwendet wird.

Gerät ein- und ausschalten

Berühren Sie das Symbol ① um das Gerät ein- oder auszuschalten.

Ohne Eingabe schaltet sich das Gerät nach 10 Minuten automatisch aus.

Im Beutel vakuumieren

Vakuumieren Sie Lebensmittel in einem geeigneten Vakuumierbeutel, um sie länger haltbar zu machen, sie zu marinieren oder sie für das Sous-vide-Garen vorzubereiten.

Geeignete Vakuumierbeutel

Verwenden Sie die Original-Vakuumierbeutel, die dem Gerät beiliegen oder die Sie als Zubehör bestellen können. Diese Beutel sind für einen Temperaturbereich von -40 °C – 100 °C geeignet. Somit sind sie sowohl für die Aufbewahrung bei niedrigen Temperaturen als auch für das Garen der darin vakuumierten Speisen verwendbar. Die optimale Verschweißzeit für diese Beutel ist Stufe 2. Die Beutel sind mikrowellentauglich. Stechen Sie die Beutel ein, bevor Sie sie in der Mikrowelle erwärmen.

Verwenden Sie ausschließlich Beutel, die für das Vakuumieren von Lebensmitteln geeignet sind. Im Handel erhältliche Produkte unterscheiden sich in den Punkten Lebensmittelechtheit, Temperaturbeständigkeit, Material und Oberfläche. Achten Sie auf den angegebenen Einsatzzweck des Beutels.

Die Verschweißzeit des Vakuumierbeutels ist immer abhängig von dessen Material. Bei dünnwandigen Beuteln reicht Verschweißstufe 1 in den meisten Fällen aus, um den Beutel zu verschließen. Vakuumierbeutel aus dickerem Material benötigen eine längere Verschweißzeit mit Verschweißstufe 2 oder höher.

Die Länge des Verschweißbalkens begrenzt das Maß der möglichen Vakuumierbeutel. Verwenden Sie daher nur Beutel mit einer maximalen Breite von 240 mm.

Beutel befüllen

Platzieren Sie Lebensmittel im Vakuumierbeutel möglichst nebeneinander und nicht aufeinander.

Ein sauberer und trockener Beutelrand ist wichtig für eine einwandfreie Verschlussnaht. Damit diese Naht beim Verschweißen gelingt, ist es wichtig, dass sich am Beutelrand im Bereich der Naht keine Rückstände von Lebensmitteln befinden. Bevor Sie den Beutel befüllen, stülpen Sie dessen Rand deshalb um ca. 3 cm um. Stülpen Sie den Rand nach dem Befüllen wieder zurück.

Damit Sie den Überblick über Ihre Beutel und die darin vakuumierten Lebensmittel bewahren, ist es ratsam, das Vakuumierdatum und den Inhalt auf dem Beutel zu notieren.

So gehen Sie vor

1 Glasdeckel öffnen.

2 Vakuumierbeutel in die Kammer legen.

Hinweise

• Achten Sie auf eine möglichst niedrige Ausgangstemperatur der Lebensmittel, im besten Fall im Bereich von 1 – 8 °C.
• Achten Sie darauf, dass der Luftauslass freiliegt, damit die Pumpe die Luft aus der Kammer absaugen kann.

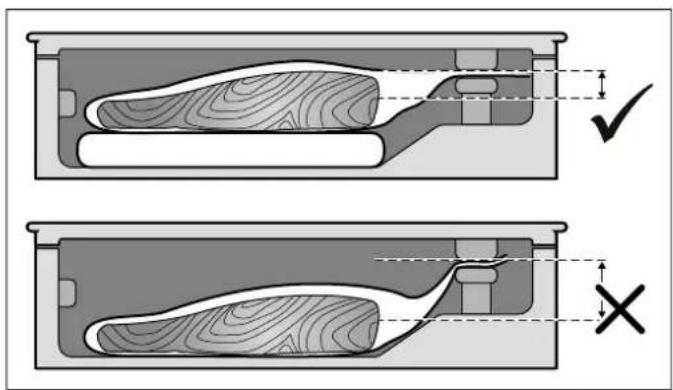

• Achten Sie darauf, dass der Beutel mittig und die Enden des Beutel glatt übereinander auf dem Verschweißbalken aufliegen, um eine einwandfrei geschlossene Schweißnaht zu erhalten.

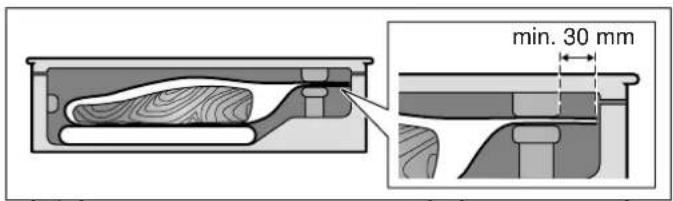

- Achten Sie darauf, dass das offene Ende des Beutels ca. 3 cm über den Verschweißbalken hinaus ragt, er jedoch nicht auf der Deckeldichtung aufliegt.

Hinweis: Verwenden Sie gegebenenfalls die Vakuumierguterhöhung, damit der Beutel nicht abrutscht.

3 Symbol ↑ berühren um die Vakuumierstufe zu wählen.
4 Symbol ☐ berühren um die Verschweißzeit zu wählen.
5 Glasdeckel fest schließen und halten.
6 Symbol ▶ berühren um den Vakuumiervorgang zu starten.

Der Vakuumiervorgang startet. Die Anzeigen der Vakuumierstufen pulsieren nacheinander orange bis der gewählte Wert erreicht ist.

Der Verschweißvorgang startet. Die Anzeigen der Verschweißstufe pulsieren nacheinander orange bis der gewählte Wert erreicht ist.

Am Ende des Vorgangs wird die Kammer belüftet, ein Signalton erklingt. Sie können den Glasdeckel nun öffnen und den verschweißten Vakuumierbeutel aus der Kammer nehmen.

⚠️ Verbrennungsgefahr!

Der Verschweißbalken in der Vakuumierkammer wird bei häufiger Nutzung und langen Verschweißzeiten sehr heiß. Nie den heißen Verschweißbalken berühren. Kinder fernhalten.

Hinweise

• Bei höchster Vakuumierstufe kann der Vorgang bis zu 2 Minuten dauern. Nach dieser Zeit wird der Beutel verschweißt und die dabei erzielte Vakuumierstufe leuchtet auf.
• Überprüfen Sie nach dem Vakuumieren die Schweißnaht am Beutel. Versuchen Sie die Naht vorsichtig auseinanderzuziehen. Hält sie nicht, so

wählen Sie beim nächsten Mal eine höhere Verschweißstufe. Verformt sich die Naht, so ist sie zu heiß geworden. Wählen Sie das nächste Mal eine niedrigere Verschweißstufe oder lassen Sie das Gerät abkühlen.

- Wenn Sie mehrmals direkt hintereinander Lebensmittel im Beutel vakuumieren, wird der Verschweißbalken zunehmend heißer. Die Qualität der Schweißnaht kann dadurch beeinträchtigt werden. Wählen Sie deshalb nach einigen Vakuumiervorgängen eine niedrigere Verschweißzeit oder lassen Sie das Gerät zwischen den Vorgängen ungefähr 2 Minuten lang abkühlen.

Vorzeitig verschweißen

Verwenden Sie diese Funktion, wenn Sie Ihre empfindlichen Lebensmittel nur luftdicht in einem Beutel einpacken wollen, ohne dass der Inhalt zu fest am Beutel anliegt.

Berühren Sie während des Vakuumierens das Symbol , um den Vorgang zu beenden und den Beutel vorzeitig zu verschweißen.

Das Gerät zeigt die Vakuumierstufe an, die bis dahin erreicht wurde.

Am Ende des Vorgangs wird die Kammer belüftet, ein Signalton erklingt. Sie können den Glasdeckel nun öffnen und den verschweißten Vakuumierbeutel aus der Kammer nehmen.

Hinweis: Zum Verschweißen des Beutels benötigt die Vakuumierschublade einen bestimmten Vakuumgrad. Wenn Sie das Symbol ☐ vorher berühren, pumpt die Vakuumierschublade noch bis zum Erreichen dieses Grades Luft aus der Kammer. Danach wird der Beutel verschweißt.

Vakuumiervorgang abbrechen

Berühren Sie während des Vakuumierens das Symbol um den Vorgang vorzeitig abzubrechen.

Das Gerät zeigt die Vakuumierstufe an, die bis dahin erreicht wurde.

Der Beutel wird nicht verschweißt. Der Deckel öffnet sich leicht und die Kammer wird belüftet. Ein Signalton erklingt. Sie können den Vakuumierbeutel jetzt aus der Kammer nehmen.

Im Behälter vakuumieren

Vakuumieren Sie Lebensmittel in einem geeigneten Vakuumierbehälter um sie länger haltbar zu machen.

Geeignete Vakuumierbehälter

Verwenden Sie ausschließlich Behälter, die für das Vakuumieren von Lebensmitteln geeignet sind. Im Handel erhältliche Produkte unterscheiden sich in den Punkten Lebensmittelechtheit und Material.

Der Vakuumierschlauch, der diesem Gerät beiliegt, hat einen Innendurchmesser von 3 mm. Damit der Schlauch passt, benötigen Sie möglicherweise einen Adapter für Ihren Behälter. In vielen Fällen liegen solche Adapter dem Vakuumierbehälter bereits bei.

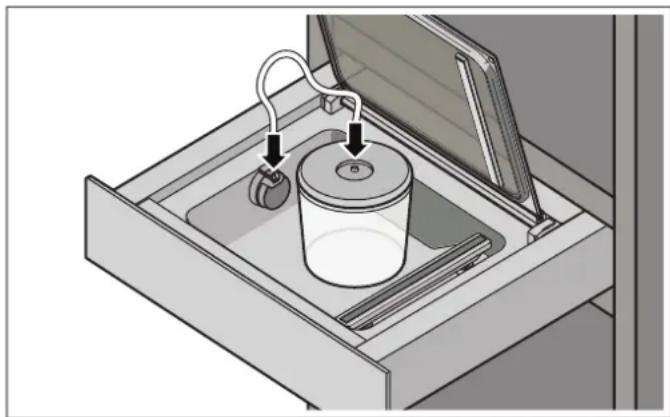

So gehen Sie vor

1 Glasdeckel öffnen.

2 Vakuumieradapter auf den Luftauslass stecken.
3 Schlauch an Vakuumieradapter und Vakuumierbehälter befestigen.
4 Symbol ↑ berühren um die Vakuumierstufe zu wählen.
5 Symbol ▶ berühren um den Vakuumiervorgang zu starten.

Der Vakuumiervorgang startet. Die Anzeigen der Vakuumierstufen pulsieren nacheinander orange bis der gewählte Wert erreicht ist.

Die Vakuumierstufen hören auf zu pulsieren, sobald der Zielwert erreicht ist. Die erreichte Vakuumierstufe leuchtet und ein Signalton erklingt. Sie können den Schlauch jetzt vom Behälter und dem externen Vakuumieradapter lösen.

Hinweis: Bei starker Blasenbildung den Vakuumiervorgang abbrechen.

Vakuumiervorgang abbrechen

Berühren Sie während des Vakuumierens das Symbol um den Vorgang vorzeitig abzubrechen.

Das Gerät zeigt die Vakuumierstufe an, die bis dahin erreicht wurde.

Sie können den Schlauch jetzt vom Behälter und dem externen Vakuumieradapter lösen.

Trocknung durchführen

Beim Vakuumieren von Lebensmitteln gelangen kleinste Mengen Wasser in das Vakuumpumpensystem. Dieser Effekt tritt verstärkt auf, wenn Sie Flüssigkeiten oder sehr feuchte Lebensmittel vakuumieren. Aus diesem Grund verfügt das Gerät über eine Trocknungsfunktion, welche die angesammelte Feuchtigkeit in der Pumpe wieder entfernt.

Leuchtet das Symbol ✗ weiß, wird die Durchführung eines Trocknungsvorgangs empfohlen. Sie können das Gerät zu diesem Zeitpunkt aber weiterhin normal verwenden.

Leuchtet das Symbol rot, müssen Sie einen Trocknungsvorgang durchführen.

So gehen Sie vor

1 Glasdeckel fest schließen und halten.

2 Symbol ✅ berühren.

Die Trocknung startet und dauert zwischen 5 und 20 Minuten. Während des Vorgangs pulsiert das Symbol orange. Sie können die Vakuumierschublade während des Vorgangs schließen.

Am Ende des Vorgangs wird die Kammer belüftet, ein Signalton erklingt. Sie können den Glasdeckel nun öffnen.

Hinweis: Es ist möglich, dass ein einzelner Trocknungslauf nicht ausreicht. Sollten nach einem Trocknungslauf die Symbole rot und orange leuchten, dann befindet sich immer noch Feuchtigkeit im Pumpensystem. Warten Sie bis das Symbol nicht mehr leuchtet und starten Sie den Trocknungsvorang erneut.

Anwendungen

In diesem Kapitel erfahren Sie, wie Sie Ihre Vakuumierschublade in verschiedenen Anwendungsfällen einsetzen können.

Vakuumieren für das Sous-vide-Garen

Mit Ihrer Vakuumierschublade können Sie Lebensmittel für das Sous-vide-Garen vorbereiten. Sous-vide-Garen bedeutet Garen „unter Vakuum“ bei niedrigen Temperaturen zwischen 50 - 95°C, bei 100% Dampf oder im Wasserbad.

Die Speisen werden in einem speziellen hitzebeständigen Kochbeutel mit der Vakuumierschublade luftdicht verschweißt.

⚠ Gesundheitsrisisko!

Sous-vide-Garen erfolgt bei niedrigen Gartemperaturen. Achten Sie daher unbedingt auf das Einhalten der folgenden Anwendungs- und Hygienehinweise:

• Nur frische Lebensmittel von bester und absolut einwandfreier Qualität verwenden.
  Hände waschen und desinfizieren. Einmalhandschuhe oder eine Koch-/Grillzange verwenden.
  Kritische Lebensmittel wie z.B. Geflügel, Eier und Fisch mit besonderer Aufmerksamkeit zubereiten.
  Gemüse und Obst immer gründlich abwaschen und/oder schälen.
• Oberflächen und Schneidebretter stets sauber halten. Für unterschiedliche Lebensmittelsorten unterschiedliche Schneidebretter verwenden.
• Kühlkette einhalten. Unterbrechen Sie diese nur kurz zum Vorbereiten der Lebensmittel und lagern Sie die vakuumierten Speisen anschließend wieder im Kühlschrank, bevor Sie mit dem Garprozess beginnen.
  Speisen sind nur zum Sofortverzehr geeignet. Nach dem Garprozess die Speisen sofort verzehren und nicht länger lagern, auch nicht im Kühlschrank. Sie eignen sich nicht zum Wiedererwärmen.

Vakuumierbeutel

Verwenden Sie zum Sous-vide-Garen die mitgelieferten Vakuumierbeutel. Sie können die Vakuumierbeutel nachbestellen.

Garen Sie die Speisen nicht in den Beuteln, in denen Sie sie gekauft haben (z.B. portionierter Fisch). Diese Beutel sind nicht zum Sous-vide-Garen geeignet.

Platzieren Sie die Lebensmittel im Beutel möglichst nebeneinander und nicht aufeinander.

Vakuumieren

Nutzen Sie für das Vakuumieren der Speisen nach Möglichkeit die höchste Vakuumierstufe. Nur so kann eine gleichmäßige Wärmeübertragung und somit perfektes Garergebnis erzielt werden.

Kontrollieren Sie vor dem Garen ob das Vakuum im Beutel intakt ist. Achten Sie auf diese Punkte:

Es befindet sich keine/ kaum Luft im Vakuumierbeutel.
• Die Schweißnaht ist einwandfrei geschlossen.
Es sind keine Löcher im Vakuumierbeutel. Verwenden Sie nicht den Kerntemperaturfühler.
- Gemeinsam vakuumierte Fleisch- oder Fischstücke werden nicht direkt aneinander gepresst.
Gemüse und Dessert werden möglichst flach einvakuumiert.

Im Zweifelsfall das Gargut in einen neuen Beutel füllen und erneut vakuumieren.

Lebensmittel sollten maximal einen Tag vor dem Garprozess vakuumiert werden. Nur so kann verhindert werden, dass Gase aus dem Lebensmittel entweichen (z.B. bei Gemüse), die die Wärmeübertragung unterbinden oder dass die Speisen durch den Vakuumdruck ihre Struktur und dadurch ihr Garverhalten verändern.

Vakuumieren von Glasflaschen

Mit der Vakuumierschublade können Sie auch Glasflaschen vakuumieren und wiederverschließen, beispielsweise Flaschen mit Speiseöl.

1 Vakuumieradapter auf den Luftauslass stecken. Der Auslass für den Schlauch soll senkrecht nach oben zeigen.
2 Flaschenverschluss an Flaschenöffnung befestigen. Flaschen-Adapter auf den Flaschenverschluss drücken.

3 Schlauch an Vakuumieradapter und Flaschen-Adapter befestigen.
4 Symbol ↑ berühren um die Vakuumierstufe zu wählen.

Hinweise

• Vakuumieren Sie Flaschen immer mit der niedrigsten Stufe.
• Vakuumieren Sie keine kohlesäurehaltigen Flüssigkeiten, wie beispielsweise Schaumwein.

5 Symbol ▶ berühren um den Vakuumiervorgang zu starten.

Der Vakuumiervorgang startet. Die Anzeigen der Vakuumierstufen pulsieren nacheinander orange bis der gewählte Wert erreicht ist.

Die Vakuumierstufen hören auf zu pulsieren, sobald der Zielwert erreicht ist. Die erreichte Vakuumierstufe leuchtet und ein Signalton erklingt. Sie können den Schlauch jetzt vom Flaschen-Adapter und dem externen Vakuumieradapter lösen. Sie können den Flaschen-Adapter jetzt vom Flaschenverschluss lösen.

Schnelles Marinieren und Aromatisieren

Mit Ihrer Vakuumierschublade können Sie Lebensmittel wie Fleisch, Obst und Gemüse auf schnelle Weise aromatisieren oder marinieren. Herkömmliches Einlegen dauert meist sehr lange und ist nicht besonders intensiv. Beim Vakuumieren im Beutel öffnen sich die Zellporen der Lebensmittel und die zugegebene Marinade zieht schnell ein. Dardurch entsteht ein wesentlich intensiverer Geschmack in viel kürzerer Zeit.

Lagerung und Transport

Verlängern Sie die Lagerzeit von Lebensmitteln. Durch die sauerstoffarme Umgebung im Vakuum bleiben frisch vakuumierte Lebensmittel bei entsprechender Lagerung länger genießbar. Der Gefrierbrand bei eingefrorenen, vakuumierten Lebensmitteln ist geringer.

Versiegeln Sie Lebensmittel in Glasgefäßen wie Konfitüren und Soßen erneut. Durch das Vakuum wird die Lagerzeit deutlich verlängert.

Hinweise

- Achten Sie unbedingt darauf, dass die verwendeten Glasgefäße nicht höher als 80 mm sind. Höhere Gefäße können den Glasdeckel des Gerätes beschädigen.

• Verwenden Sie nur Schraubgläser, die stabil und unversehrt sind.
• Ziehen Sie das Gefäß nur handfest zu. Durch das Vakuumieren wird das Gefäß automatisch verschlossen.

- Nicht alle Gläser oder Deckel sind für das Wiederverschließen unter Vakuum geeignet. Überprüfen Sie nach dem Vakuumieren, ob ein Vakuum zustande gekommen ist: Ein nach innen gewölbter Deckel, der sich nur unter Kraftaufwand öffnen lässt, ist ein Anhaltspunkt dafür, dass der Vakuumiervorgang funktioniert hat. Wenn der Deckel beim Eindrücken und Loslassen ein "Klack"-Geräusch macht und sich leicht öffnen lässt, ist kein Vakuum entstanden. Wiederholen Sie den Vakuumiervorgang oder verwenden Sie geeignetere Schraubgläser.

Empfohlene Einstellungen

Vakuumierte Lebensmittel bleiben bei entsprechender Lagerung deutlich länger frisch. Mit höheren Vakuumierstufen werden Qualität, Aussehen und Inhaltsstoffe der Lebensmittel besser bewahrt.

In der folgenden Tabelle erhalten Sie Empfehlungen zu Vakuumierstufen für verschiedene Lebensmittel. Beachten Sie besondere Hinweise zu den empfohlenen Vakuumierstufen sowie zur Vorbereitung der Lebensmittel.

Lagern Sie Lebensmittel wie Käse, Fisch oder Knoblauch ohne Geruchsbelästigung. Durch die hermetische Versiegelung beim Vakuumieren gelangt kein unerwünschter Geruch nach außen und es kann sich kein Geschmack auf andere Lebensmittel übertragen.

Versiegelte Vakuumierbeutel oder Vakuumierbehälter sind das ideale Transportmittel für flüssige Lebensmittel. Sie sind leicht in der Handhabung, auslaufsicher und platzsparend.

Hinweise

• Verwenden Sie ausschließlich frische Lebensmittel. Kontrollieren Sie Lebensmittel vor dem Vakuumieren auf ihre Qualität.
• Vakuumieren Sie ausschließlich kalte Lebensmittel, im besten Fall mit einer Temperatur im Bereich von 1 °C - 8 °C.
• Beginnen Sie mit der niedrigeren der empfohlenen Vakuumierstufen.
• Kontrollieren Sie die Lebensmittel nach der Entnahme aus der Lagerung auf ihre Qualität. Verwerten Sie keine Lebensmittel zweifelhafter Qualität.

Empfohlene Vakuumierstufen Besondere Hinweise
Lebensmittel, die bei Zimmertemperatur aufbewahrt werden (20 °C bis 23 °C)

Backwaren 1, 2, 3

Trockenes Gebäck/Kekse 1

Tee/Kaffee 1, 2, 3 dunkel lagern

Reis/Nudeln 2 im Behälter vakuumieren

Mehl/Grieß 1

Nüsse ohne Schale 3 dunkel lagern

Getrockene Früchte 3

Cracker/Chips 1, 2 im Behälter vakuumieren

Frische Lebensmittel, die eingefroren (-18 °C bis -16 °C) oder im Kühlschrank aufbewahrt (3 °C bis 7 °C) werden

Fisch	3
Geflügel	3
Fleisch	3
Wurst am Stück	3
Wurst aufgeschnitten	3
Hartkäse	3
Weichkäse 2 im Behälter vakuumieren
Gemüse	2 vorher schälen und blanchieren
Blattsalat gewaschen	2 im Behälter vakuumieren
Kräuter	1, 2 im Behälter vakuumieren

*Lebensmittel auf einem Teller nebeneinander liegend ca. 1 Stunde vorfrosten, um die Struktur zu bewahren

Empfohlene Vakuumierstufen Besondere Hinweise

Obst (hart) 3

Obst (weich) 2 im Behälter vakuumieren

vorfrosten empfohlen*

*Lebensmittel auf einem Teller nebeneinander liegend ca. 1 Stunde vorfrosten, um die Struktur zu bewahren

Pflege und Reinigung

Reinigen Sie das Gerät immer im ausgeschalteten Zustand.

Stellen Sie sicher, dass der Verschweißbalken in der Vakuumierkammer abgekühlt ist.

⚠️ Verbrennungsgefahr!

Der Verschweißbalken in der Vakuumierkammer wird bei häufiger Nutzung und langen Verschweißzeiten sehr heiß. Nie den heißen Verschweißbalken berühren. Kinder fernhalten.

Achten Sie beim Reinigen darauf, dass kein Wasser oder andere Flüssigkeiten in die Vakuumierkammer eindringen, insbesondere nicht in den Luftauslass der Vakuumierpumpe. Spritzen Sie das Gerät niemals innen oder außen mit Wasser ab.

Verwenden Sie keine Hochdruckreiniger oder Dampfstrahler.

Verwenden Sie nur neutrale Reinigungsmittel wie Spülmittel und Wasser. Verwenden Sie keine Scheuermittel oder alkoholhaltige Reinigungsmittel.

Reinigen Sie nur mit einem feuchten Tuch.

Verwenden Sie keine kratzenden Scheuerschwämme oder Glasschaber.

Hinweis: Lassen Sie das Gerät und die Zubehörteile nach der Reinigung vollständig trocknen.

Glasfront und Glasdeckel

Reinigen Sie die Glasfront und den Glasdeckel mit Glasreiniger und einem weichen Tuch.

Verwenden Sie keine kratzenden Scheuerschwämme oder Glasschaber.

Vakuumierkammer aus Edelstahl

Entfernen Sie Kalk-, Fett-, Stärke- und Eiweißflecken immer sofort. Unter solchen Flecken kann sich Korrosion bilden. Benutzen Sie zur Reinigung Wasser und etwas Spülmittel. Trocknen Sie die Fläche mit einem weichen Tuch nach.

Bedienblende aus Kunststoff

Verwenden Sie keine kratzenden Scheuerschwämme oder Glasschaber.

Verschweißbalken

Entfernen Sie Folienreste vom Verschweißbalken.

Reinigen Sie die den Verschweißbalkens nie mit scheuerhaltigen Reinigungsmitteln. Verwenden Sie ein weiches Tuch.

Der Verschweißbalken ist nicht für die Spülmaschine geeignet.

Vakuumierguterhöhung

Spülen Sie die Vakuumierguterhöhung mit der Hand.

Externer Vakuumieradapter, Flaschen-Adapter und Flaschenverschlüsse

Spülen Sie die Adapter und Flaschenverschlüsse mit der Hand. Sie sind nicht für die Spülmaschine geeignet.

Vakuumierschlauch

Spülen Sie den Vakuumierschlauch mit der Hand. Er ist nicht für die Spülmaschine geeignet.

Tritt eine Störung auf, so liegt es oft nur an einer Kleinigkeit. Bevor Sie den Kundendienst rufen, achten Sie bitte auf die Hinweise in der unten stehenden Tabelle.

Hinweis: Reparaturen dürfen Sie nur von qualifizierten Fachleuten durchführen lassen. Wird Ihr Gerät unsachgemäß repariert, können für Sie erhebliche Gefahren entstehen.

Störung Fehler Ursachen Abhilfemöglichkeit
Der Hinweis 1 erscheint nach wenigen Sekunden.	Das Vakuum kann nicht richtig aufgebaut werden.	Glasdeckel ist nicht richtig geschlossen.	Öffnen und schließen Sie den Glasdeckel erneut. Drücken Sie dabei den Glasdeckel in den ersten Sekunden leicht an.
		Die Dichtung des Glasdeckels liegt nicht richtig an oder ist defekt.	Überprüfen Sie die Dichtung.
		Die Dichtung des Glasdeckels hat sich verformt.	Drücken Sie die Dichtung vorsichtig gerade.
		Der Deckel des externen Vakuumierbehälters ist nicht richtig geschlossen.	Überprüfen Sie den Sitz des Vakuumdeckels. Verwenden Sie nur geeignete Vakuumierbehälter.
		Der externe Vakuumieranschluss sitzt nicht richtig auf dem Luftauslass der Vakuumierkammer.	Überprüfen Sie den Sitz des externen Vakuumieranschlusses.
Der Hinweis 1 erscheint nach 2 Minuten Pumpenlauf.	Das Vakuum wird zu langsam aufgebaut. Die gewählte Vakuumierstufe kann nicht erreicht werden.	Flüssigkeiten beginnen bei steigen-den Temperaturen zu sieden. Das Vakuum wird nicht weiter aufgebaut.	Vakuumieren Sie nur kalte Flüssigkeiten.
			Falls die Vakuumierkammer feucht ist, wischen Sie sie trocken.
			Verschweißen Sie den Vakuumierbeutel vorzeitig sobald sich größere Bläschen bilden.
			Wählen Sie eine niedrigere Vakuumierstufe.
Der Vakuumiervorgang lässt sich nicht starten. Das Symbol ▶ erscheint nicht, obwohl der Deckel geschlossen ist.	Das Gerät erkennt den Deckel nicht.	Der Türschalter am Glasdeckel fehlt oder wird vom Gerät nicht erkannt.	Rufen Sie den Kundendienst.
Bei mehrmaligem Betrieb hintereinander: Der Vaku-umiervorgang scheint normal abzulaufen, der Beutel wird aber nicht verschweißt.		Der Temperaturschutzschalter des Schweißtrafos hat angesprochen.	Lassen Sie das Gerät mindestens 10 Minuten lang abkühlen. Versuchen Sie es dann erneut.Lassen Sie das Gerät zwischen den Vakuumiervorgängen mindestens 2 Minuten lang abkühlen
Der Vakuumiervorgang dauert immer länger.		Das Pumpensystem enthält zu viel Feuchtigkeit.	Das Gerät kontrolliert die Vaku-miervorgänge. Ist zu viel Flüssigkeit im Pumpenöl gebunden, dann erscheint das Symbol . Starten Sie einen Trocknungsvorgang.
		Das Pumpensystem ist sehr heiß.	Lassen Sie das Gerät abkühlen und versuchen sie es danach erneut.
Das Gerät zeigt nach dem Trocknungslauf die Symbole √ und 1 an.		Ein Trocknungsvorgang allein war nicht ausreichend.	Warten Sie bis das Symbol 1 nicht mehr leuchtet. Wiederholen Sie anschließend den Trocknungsvorgang.
Das Vakuum im Folienbeutel bleibt nicht bestehen.	Der Beutel ist defekt. Löcher im Beutel können durch scharfe Teile des Vakuumiergutes entstehen, beispielsweise durch Knochen.		Überprüfen Sie den Beutel auf Schäden. Verwenden Sie einen anderen Beutel. Sind die Schäden durch scharfkantige Teile des Vakuumiergutes verursacht, so platzie-ren Sie diese im Beutel möglichst so, dass sie die Beutelwand nicht beschädigen.
	Die Schweißnaht ist fehlerhaft.	Die gewählte Verschweißzeit ist für das Folienmaterial ungeeignet.	Wählen Sie eine andere Verschweißzeit.
		Es befinden sich Flüssigkeiten, Fette oder Krümel entlang der Schweißnaht. Der Beutel hat Falten entlang der Schweißnaht.	Stellen Sie sicher, dass der Beutel trocken ist und dass er faltenfrei und vollständig auf dem Verschweißbalken aufliegt.
			Nehmen Sie einen anderen Beutel. Stülpen Sie den Rand des Beutels um 3 cm um, bevor Sie ihn befüllen.
Der Deckel lässt sich nicht öffnen.		Es hat sich ein leichtes Vakuum gebildet, das den Deckel geschlossen hält.	Nicht mit Gewalt oder Werkzeug öffnen. Starten Sie einen erneuten Vakuumiervorgang und brechen Sie diesen umgehend ab.
			Trennen Sie das Gerät von der Netzspannung. Warten Sie 30 Sekunden und nehmen Sie es dann erneut in Betrieb.

Kundendienst

Wenn Ihr Gerät repariert werden muss, ist unser Kundendienst für Sie da. Wir finden immer eine passende Lösung, auch um unnötige Technikerbesuche zu vermeiden.

Geben Sie beim Anruf bitte die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD-Nr.) an, damit wir Sie qualifiziert betreuen können. Das Typenschild mit den Nummern finden Sie am Gerät.

Damit Sie bei Bedarf nicht lange suchen müssen, können Sie hier die Daten Ihres Gerätes und die Telefonnummer des Kundendienstes eintragen.

E-Nr. FD-Nr.

Kundendienst

Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung auch während der Garantiezeit nicht kostenlos ist.

Die Kontaktdaten aller Länder für den nächstgelegenen Kundendienst finden Sie hier bzw. im beiliegenden Kundendienst-Verzeichnis.

Reparaturauftrag und Beratung bei Störungen

A 0810 550 555

D 089 20 355 366

CH 0848 840 040

Vertrauen Sie auf die Kompetenz des Herstellers. Sie stellen somit sicher, dass die Reparatur von geschulten Kundendiensttechnikern durchgeführt wird, die mit den Original-Ersatzteilen für Ihr Hausgerät ausgerüstet sind.

Table of contents

Gaggenau Hausgeräte GmbH

Carl-Wery-Straße 34

81739 München

GERMANY

www.gaggenau.com
