CS 10 - Lautsprecher MAGNAT - Kostenlose Bedienungsanleitung

Typ	Passiver Regallautsprecher
Marke	Magnat
Modell	CS 10
Abmessungen (H x B x T)	350 mm x 200 mm x 250 mm
Gewicht	6,0 kg pro Stück
Belastbarkeit (RMS)	80 W
Impedanz	4-8 Ohm
Frequenzgang	40 Hz - 25 kHz
Empfindlichkeit	88 dB (1W/1m)
Frequenzweichentyp	2-Wege
Hochtöner	25 mm Kalotte
Tieftöner	170 mm
Oberfläche	Schwarzes Vinyl oder Holzfurnier
Anschlüsse	Vergoldete Schraubklemmen
Empfohlene Verstärkerleistung	20-120 W pro Kanal
Magnetische Abschirmung	Ja
Verwendung	Stereo oder Heimkino vorne/hinten
Mitgeliefertes Zubehör	Bedienungsanleitung, Garantiekarte
Reinigungsmethode	Nur trockenes, weiches Tuch
Sicherheitsmerkmale	Rutschfeste Füße, stabiles Design
Ersatzteile	Wenden Sie sich an den Magnat-Kundendienst für Ersatzchassis

Häufig gestellte Fragen - CS 10 MAGNAT

Wie sollte ich die Magnat CS 10 Lautsprecher für den besten Klang platzieren?

Platzieren Sie sie auf Ohrhöhe, entfernt von Wänden, um Bassüberhöhung zu vermeiden. Verwenden Sie Lautsprecherständer für optimales Stereobild. Halten Sie mindestens 20 cm Abstand zu Rückwänden.

Welche Verstärkerleistung benötige ich für die CS 10?

Ein Verstärker mit 20-120 Watt pro Kanal wird empfohlen. Vermeiden Sie zu schwache Verstärker, um Verzerrungen zu vermeiden.

Kann ich die CS 10 bi-wire oder bi-amp anschließen?

Die CS 10 hat einzelne Schraubklemmen, daher wird Bi-Wiring oder Bi-Amping nicht unterstützt, es sei denn, Sie modifizieren die Frequenzweiche.

Wie reinige ich das Lautsprechergehäuse?

Verwenden Sie ein trockenes, weiches Tuch. Niemals Flüssigkeiten oder Scheuermittel verwenden. Vermeiden Sie das Berühren der Membranen.

Welche Impedanz hat die Magnat CS 10?

Die Nennimpedanz beträgt 4-8 Ohm. Überprüfen Sie die Spezifikationen Ihres Verstärkers auf Kompatibilität.

Kann ich die CS 10 als Center-Lautsprecher verwenden?

Ja, sie kann als Center-Lautsprecher verwendet werden, aber stellen Sie sicher, dass sie horizontal platziert wird, idealerweise auf einer stabilen Oberfläche.

Sind die Lautsprecher magnetisch abgeschirmt?

Ja, sie sind magnetisch abgeschirmt, sodass sie in der Nähe von Fernsehern platziert werden können, ohne Bildverzerrungen zu verursachen.

Wie lautet die Garantie für die Magnat CS 10?

Magnat bietet in der Regel 2 Jahre Garantie ab Kaufdatum. Fragen Sie Ihren Händler nach den Einzelheiten.

Kann ich den Hochtöner oder Tieftöner selbst austauschen?

Nur wenn Sie technisches Geschick haben. Wenden Sie sich an den Magnat-Kundendienst für Originalersatzteile und Anleitungen.

Werden die Lautsprecher mit Abdeckgittern geliefert?

Ja, abnehmbare Abdeckgitter sind enthalten. Entfernen Sie sie vorsichtig zur Reinigung oder um die Chassis freizulegen.

BEDIENUNGSANLEITUNG CS 10 MAGNAT

Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung stehenden Rückgabe- und Sammelsystemen zu.

Sehr geehrter MAGNAT-Kunde,

zunächst vielen Dank dafür, dass Sie sich für ein MAGNAT-Produkt entschieden haben. Wir möchten Ihnen hierzu von unserer Seite recht herzlich gratulieren. Durch Ihre kluge Wahl sind Sie Besitzer eines Qualitätsproduktes geworden, das weltweite Anerkennung findet.

Bitte lesen Sie unsere folgenden Hinweise vor Inbetriebnahme Ihrer Lautsprecher genau durch.

Das Dreieck mit Blitzsymbol warnt den Benutzer, dass innerhalb des Gerätes hohe Spannungen verwendet werden, die gefährliche Stromschläge verursachen können.

Das Dreieck mit Ausrufezeichen macht den Benutzer darauf aufmerksam, dass in der beigefügten Bedienungsanleitung wichtige Betriebs- und Wartungsanweisungen (Reparatur) enthalten sind, die unbedingt beachtet werden müssen.

Nicht öffnen! Gefahr des elektrischen Schlages!

ACHTUNG: Weder das Gehäuse/Netzteile öffnen noch Abdeckungen entfernen, um Stromschläge zu vermeiden. Keine Reparatur durch den Benutzer. Reparatur nur durch qualifizierte Techniker! Keine Steckdosen oder Verlängerungskabel benutzen, die den Stecker des Gerätes nicht vollständig aufnehmen.

WICHTIGE SICHERHEITSHINWEISE:

• Bitte lesen Sie die Bedienungsanleitung vor der Inbetriebnahme aufmerksam durch. Die Bedienungsanleitung enthält wichtige Hinweise zum Betrieb und zur Sicherheit. Befolgen Sie unbedingt alle Hinweise. Bewahren Sie die Bedienungsanleitung gut auf.
• WARNHINWEISE: Alle Warnzeichen auf den Lautsprechern, dem Zubehör und in der Bedienungsanleitung müssen beachtet werden.
• WÄRMEEINWIRKUNG: Betreiben Sie die Lautsprecher mit Zubehör nur im Temperaturbereich von 10°C bis 40°C.
• Die Lautsprecher sollen nicht in der Nähe von Wärmequellen aufgestellt werden (Heizkörper, Öfen, Heizstrahler, offene Flammen). Beim Aufstellen in Nähe von Verstärken sollte ein Mindestabstand von 10 cm nicht unterschritten werden.
• Stellen Sie keine offenen Flammen, wie z. B. Kerzen, auf das Gerät.
• Achten Sie auf eine ausreichende Belüftung des Gerätes. Das Gerät darf nicht abgedeckt sein, z. B. durch Vorhänge, Gardinen. Halten Sie ausreichend (ca. 10 cm) Abstand zu Wänden.
• EINFLUSS VON FEUCHTIGKEIT: Die Lautsprecher dürfen nicht Tropf- oder Spritzwasser ausgesetzt werden. Ebenfalls dürfen sie nicht zum Abstellen von Vasen oder anderen mit Feuchtigkeit gefüllten Behältern benutzt werden. Setzen Sie die Lautsprecher weder Wasser noch hoher Luftfeuchtigkeit aus. Es besteht die Gefahr eines Stromschlags. Bei Kontakt mit Feuchtigkeit oder Flüssigkeiten sofort den Netzstecker ziehen.
• FREMDKÖRPER: Achten Sie darauf, dass keine Fremdkörper durch die Öffnungen des Lautsprechers ins Innere gelangen. Sie könnten Kurzschlüsse auslösen und auch einen Stromschlag und Brand.
• REINIGUNG: Bitte verwenden Sie ein trockenes und weiches Tuch und keine Reinigungsmittel, Sprays oder chemische Lösungsmittel, da sonst die Oberfläche beschädigt werden könnte.

• STROMANSCHLUSS: Bitte beachten Sie die Spannungswerte auf den Hinweisschildern. Das Netzteil des Lautsprechers darf nur mit den auf den Schildern angegebenen Spannungswerten und Frequenzwerten betrieben werden.

• BLITZSCHUTZ/VORSICHTSMASSNAHMEN: Wird das Gerät längere Zeit (z. B. im Urlaub) nicht benutzt, sollte es durch Ziehen der Netzstecker vom Netz getrennt werden. Das Gerät sollte auch bei Gewitter vom Netz getrennt werden. Somit wird eine Beschädigung durch Blitzschlag und Überspannung verhindert.

• NETZKABEL: Das Netzkabel muss immer betriebsbereit sein und sollte nur so verlegt sein, dass niemand auf das Netzkabel treten kann. Auch darf es nicht durch Gegenstände eingeklemmt sein, die das Kabel beschädigen können. Bei Verwendung von Steckern und Mehrfachsteckdosen ist darauf zu achten, dass das Kabel an der Stelle, wo es aus der Steckdose kommt, nicht geknickt wird. Das Netzkabel nicht mit feuchten Händen anschließen oder entfernen.
  • Der Netzstecker dient als Abschalteinrichtung und muss immer frei zugänglich sein.
• ÜBERLASTUNG: Steckdosen, Mehrfachsteckdosen und Verlängerungskabel sollten nicht überlastet werden. Bei Überlastung besteht Stromschlag- und Brandgefahr.
  • AUFSTELLUNG: Bitte beachten Sie die Montageanweisung.
  • Die Lautsprecher sollten nur auf festem Untergrund und nicht auf bewegliche Untergestelle gestellt oder montiert werden, da sonst Verletzungsgefahr besteht.
• Benutzen Sie nur das beigepackte oder vom Hersteller spezifiziertes Originalzubehör.
• Das Gerät darf nur mit dem mitgelieferten Netzteil: „Sunny, Model: SYS 1308 - 2412 - W2E“ betrieben werden.
• Batterien und Akkus dürfen nicht großer Hitze ausgesetzt werden, wie z. B. Sonnenschein, Feuer o. ä.

ENTSORGUNGSHINWEISE

Gemäß der europäischen Richtlinie 2002/96/EC müssen alle elektrischen und elektronischen Geräte über lokale Sammelstellen getrennt entsorgt werden. Bitte beachten Sie die lokalen Vorschriften, und entsorgen Sie Ihre Altgeräte nicht mit dem normalen Hausmüll.

BATTERIE-ENTSORGUNG:

Alt-Batterien sind Sondermüll und müssen gemäß den aktuellen Vorschriften entsorgt werden.

CE

KONFORMITÄTSERKLÄRUNG

Hiermit erklärt die Firma Magnat Audio-Produkte GmbH, dass sich das Gerät CS10 in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Vorschriften der Richtlinie 2014/53/EU befindet. Die Konformitätserklärung finden Sie unter www.magnat.de im Downloadbereich des Gerätes.

Betriebsfrequenz: 2.4 GHz Bereich: 2412-2472 MHz

5 GHz Bereich: 5180-5240 MHz, 5260-5320 MHz, 5500-5700 MHz

Maximale ausgestrahlte Leistung gemäß EN 62311:

2.4 GHz Bereich: 20 dBm

5150-5350 MHz: 23 dBm

5470-5725 MHz: 23 dBm

BESTIMMUNGSGEMÄSSER GEBRAUCH

Dieses Gerät ist nur für die Verwendung im Haus konzipiert.

KENNENLERNEN DES PRODUKTS

Öffnen Sie die Kartonage und überprüfen Sie, ob die folgenden Teile vorhanden sind:

1. Der Lautsprecher CS 10
2. Ein Steckernetzteil
3. Eine Bedienungsanleitung

Hinweis: Informationen zu den kostenfreien Steuer-Apps finden Sie im Kapitel 6.1

TECHNISCHE MERKMALE

WLAN

Sensortasten

Aux In

Interner Akku

PRODUKTBESCHREIBUNG

1.1 Oberseite

Lautstärke verringern

Stummschaltung

Lautstärke erhöhen

1.2 Rückseite

• SET (RESET/WPS-Modus): Kurz drücken, um WPS-Modus zu aktivieren; etwa 5 s gedrückt halten, um den Lautsprecher auf die Werkseinstellungen zurückzusetzen.
• DC IN: Buchse für Netzadapter. Den Netzadapter anschließen, um das System automatisch einzuschalten.
  • AUX-IN: Audioeingang, 3,5-mm-Stereobuchse
• Batterie EIN/AUS: Beim Betrieb ohne Steckernetzteil ausschalten, um die Batterie zu schonen, und einschalten, um das System einzuschalten.
  • LAN: Ethernet-LAN-Verbindung zum Anschließen Ihres Lautsprechers an einen LAN-Port eines Routers statt WLAN-Netzwerk.

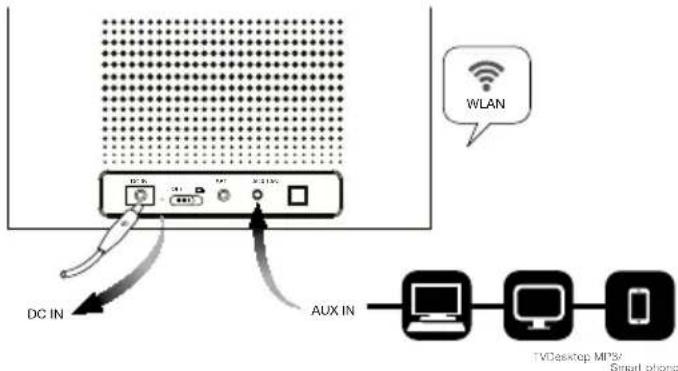

AnsCHLiessen Des PRoDUKts

1.3 LED-Status

Taste/LED Anzeige Status
STANDBY	Leuchtet Rot	Standby-Modus nach 15 min ohne Audio-eingangssignale
Batterie leer	Blinkt rot (zwei Mal alle 4 s)	Batterie leer ohne angeschlossenen Gleichstromadapter
AUX In Leuchtet Orange Angeschlossen über AUX In
SET	Blinkt langsam Grün	Auf Werkseinstellungen zurücksetzenAktualisierung der Firmware
WLAN	Blinkt Weiß	BootprozessWPS-Verarbeitung
	Leuchtet Weiß	System bereit für WLAN-VerbindungWiedergabe-Modus
VOL -/+	Blinkt	Verringerung/Erhöhung der Lautstärke
MUTE	Blinkt langsam	Stummschaltung

1.4 LED an der Rückseite zur Anzeige des Ladestatus der Batterie

LED Anzeige Status
	Blinkt rot Laden der Batterie
Ladeanzeige Leuchtet	rot Voll geladen
	Aus Steckernetzteil nicht angeschlossen

2. NETZWERKKONFIGURATION

Der Lautsprecher wird über WLAN mit dem Netzwerk verbunden. Die WLAN-Antenne im Lautsprecher empfängt die Signale vom Netzwerkrouter.

3. ANSCHLIESSEN DES NETZTEILS

Verbinden Sie das mitgelieferte Steckernetzteil mit der DC In Buchse des CS 10.

4. EIN- UND AUSSCHALTEN DES LAUTSPRECHERS

Lautsprecher ein-/ausschalten

Der Lautsprecher wird beim Anschließen des Netzteils automatisch eingeschaltet. Ziehen Sie das Netzteil ab, um den Lautsprecher auszuschalten.

Standby-Modus

Das System wechselt nach 15 min ohne Audioeingangssignale in den Standby-Modus.

5. INBETRIEBNAHME

• Mit der Taste SET (WPS) können Sie den Lautsprecher mit dem Netzwerk Ihres Routers verbinden oder die Netzwerkverbindung über die Webschnittstelle des Lautsprechers einrichten.
• Bringen Sie den Lautsprecher zur Inbetriebnahme möglichst nahe an den Router, damit beim Einrichten ein effizientes WLAN-Signal garantiert ist. Nach der Einrichtung stellen Sie dann den Lautsprecher innerhalb der Reichweite des WLAN-Netzwerkes auf.

5.1 WLAN-Verbindung über WPS-Modus

Wenn Ihr Router eine WPS-Taste besitzt, können Sie den Lautsprecher einfach und bequem mit dem Netzwerk verbinden:

Drücken Sie die WPS-Taste am Router. Drücken Sie dann kurz die Taste SET (WPS) an der Rückseite des Lautsprechers, um die Verbindung zu bestätigen.

Hinweis: Lesen Sie hierzu auch die Anleitung für den Router.

Das Produkt stellt eine Verbindung mit dem Netzwerk her. Während dieses Vorgangs blinkt die LED schnell.

• Sobald die Verbindung hergestellt ist, leuchtet die LED weiß.
• Das Produkt kann nun Audiosignale vom Netzwerk wiedergeben.
• Da das Produkt die Verbindungsdaten speichert, brauchen sie beim nächsten Einschalten nicht erneut eingegeben zu werden.

Hinweis: Die Wartezeit des WPS-Modus beträgt 2 min. Nach einer Überschreitung dieses Zeitlimits müssen Sie möglicherweise neu beginnen und die WPS-Taste noch einmal drücken.

5.2 Verbinden mit einem Netzwerk über die Webschnittstelle

Falls das Herstellen der Verbindung zu einem Netzwerk über WPS nicht möglich ist, können Sie die Webschnittstelle des Lautsprechers verwenden. Dazu benötigen Sie ein Gerät mit einem Funknetzwerkadapter, auf dem Sie einen Internet-Browser aufrufen können (z. B. ein Computer/Smartphone).

- Schalten Sie den Lautsprecher ein und suchen Sie in der Liste der verfügbaren Netzwerke auf dem Computer/Smartphone nach dem offenen WLAN-Netzwerk „Magnat_CS10XX-XX-XX“.

Hinweis: XX-XX-XX in der SSID des Lautsprechers steht für die letzten 6 Zeichen der MAC-Adresse des betreffenden Lautsprechers.

- Auf dem Bildschirm wird dann automatisch die Seite mit den Einstellungen angezeigt. Wenn dies nicht der Fall ist, dann öffnen Sie den Webbrowser, geben 172.19.42.1 in der Adressleiste des Browsers ein und drücken Sie dann die EINGABETASTE.

Die Webschnittstelle des WLAN wird angezeigt:

- Geben Sie für den Lautsprecher einen Namen ein, an dem Sie ihn in der Liste der verfügbaren Lautsprecher erkennen können (z. B. „Wohnzimmer“ oder „Küche“).

- Suchen Sie in der Liste der verfügbaren Netzwerke im Dropdownmenü „network name“ (Netzwerkname) und wählen Sie das Netzwerk aus, mit dem Sie den Lautsprecher verbinden möchten.

• Wenn der Netzwerkrouter keine IP-Adressen zuweist, dann schalten Sie hier die DHCP-Funktion aus und geben Sie dann die IP-Adresse manuell in den unteren Feldern ein.
• Geben Sie dann den erforderlichen Netzwerkschlüssel (Passwort) ein und klicken Sie auf „CONNECT“ (VERBINDEN).
• Auf der Webseite erhalten Sie mit der Meldung „network was connected successfully“ die Information, dass die Verbindung zum Netzwerk erfolgreich hergestellt wurde.
  • Das Produkt stellt eine Verbindung mit dem Netzwerk her.

Hinweis:

1. Das Produkt unterstützt das Sicherheitsprotokoll „WEP“ nicht.
2. Das Smartgerät kann nach dem Einrichten der Verbindung zwischen Lautsprecher und Router zu einem gültigen Netzwerk navigieren. Wenn dies nicht der Fall ist, dann müssen Sie selbst sicher stellen, dass das Smartgerät die Verbindung zu dem Netzwerk herstellt, mit dem der Lautsprecher verbunden ist.

Das Produkt kann nun Audiosignale vom Netzwerk wiedergeben. Da die Verbindungsdaten gespeichert werden, brauchen sie beim nächsten Einschalten nicht erneut eingegeben werden.

6. MUSIKWIEDERGABE

Über Ihren Lautsprecher können Sie Musik vom Netzwerk oder von einem Gerät, das über Direktmodus verbunden ist, oder das Stereosignal von einem Gerät, das extern angeschlossen (AUX-In-Modus) ist, wiedergeben.

6.1 Installieren der App auf einem Android/Apple-Smartphone/Tablet-PC

Um die Funktion zur Steuerung der Musikwiedergabe über den Lautsprecher auf einem Tablet-PC oder Smartphone verwenden zu können, müssen Sie zuerst die entsprechenden Apps (Allplay Radio und Jukebox) für Ihren Tablet-PC bzw. das Smartphone aus dem Play Store (Android) oder App Store (Apple) installieren.

Folgend eine kurze Beschreibung der Funktionen der beiden verfügbaren Apps:

• AllPlay Radio (eMbience Inc.) = Internetradio App
- AllPlay Jukebox (eMbience Inc.) = Allgemeine Steuerapp für Musikdienste, Wiedergabe Musik von Netzwerkfestplatten, Wiedergabe Musik vom Telefon .....

Hinweis: Im Apple Store sind ggf. nicht beide Apps für jedes Apple Tablet verfügbar.

6.2 Spotify Kurzbedienung

Zur Nutzung von Spotify wird ein Premium-Abonnement benötigt

Verfügbare Geräte

Lautsprecher auswählen

Wiedergabe über CS 10

Verbinden Sie den Lautsprecher mit einem verfügbaren WLAN-Netzwerk. Befolgen Sie dazu die Anleitung in Abschnitt „5. Inbetriebnahme“.
Verbinden Sie Ihr Smartgerät mit demselben Netzwerk und starten Sie die entsprechende DLNA-App.
Wählen Sie nach dem Start der App einen Medienserver (DLNA-Server) aus, von dem Sie die Musik wiedergeben möchten, und wählen Sie dann den Lautsprecher als das Medium (DLNA-Player) aus, über das die Musik wiedergegeben werden soll.

Hinweis: Sie können auch mehr als einen Lautsprecher für die Wiedergabe auswählen. Weitere Informationen hierzu finden Sie in der App.

Die App bietet die folgenden Wiedergabeoptionen:

Partymodus:

Hier werden mit der App von mehreren Smartgeräten Musiktitel aus einer gemeinsamen Wiedergabeliste über den Lautsprecher wiedergegeben.

Mehrzonenmodus:

Hier werden mit der App von mehreren Smartgeräten Musiktitel aus unterschiedlichen Wiedergabelisten über einen jeweils anderen Lautsprecher wiedergegeben.

Mehrraummodus:

Hier wird mit der App eine Gruppe aus mehreren Lautsprechern gebildet, über die dann von einem Smartgerät die Musiktitel aus einer Wiedergabeliste wiedergegeben werden.

8.1 Schalten Sie den Lautsprecher ein, damit er automatisch in den Direktmodus wechselt.

8.2 Oder drücken Sie 5 Sekunden lang die Taste SET (RESET/WPS-Modus), damit der Lautsprecher in den Direktmodus wechselt.

Nach etwa 30 Sekunden beginnt die weiße LED, schnell zu blinken.

Verbinden Sie das Smartgerät direkt mit dem offenen WLAN-Netzwerk „Magnat_CS10XX-XX-XX“ des Lautsprechers.

Wählen Sie eine Musikquelle auf Ihrem Smartphone/Tablet aus und wählen Sie dann den Lautsprecher als das Medium aus, über das die Musik wiedergegeben werden soll.

Hinweis:

1. Die Wiedergabe im Party-, Mehrzonen- oder Mehrraummodus ist im Direktmodus nicht verfügbar.

2. Bei Verwendung des Direktmodus dürfen Sie nicht vergessen, die Funktionen zur automatischen Anmeldung und Verknüpfung („Auto-Login“ und „Auto-Join“) auf dem Smartphone auszuschalten, um zu verhindern, dass das Smartphone versucht, eine Verbindung zu einem gültigen Netzwerk herzustellen.

9. WIEDERGABE VON EINEM EXTERNEN AUDIOGERÄT

Schließen Sie einen 3,5-mm-Stereoklinkenstecker an die AUX-In-Buchse an, um Sound vom Stereoausgang anderer Audiogeräte über den Lautsprecher wiederzugeben. Der Lautsprecher wechselt dann automatisch in den AUX-In-Modus und die Geräte LED leuchtet orange.

Wenn im AUX-In-Modus kein Audioeingangssignal anliegt, kehrt der Lautsprecher nach 1 Sekunde in den vorherigen WLAN-Modus zurück.

10. WIEDERHERSTELLEN DER WERKSEINSTELLUNGEN

Halten Sie die Taste SET etwa 5 s lang gedrückt, um die Werkseinstellungen wiederherzustellen.

Das Produkt wird dann neu gestartet und die LED leuchtet grün. Danach leuchtet die weiße LED und zeigt damit an, dass der WLAN-Modus aktiv ist und der Lautsprecher mit dem Netzwerk verbunden werden kann.

HINWEIS: Bitte beachten Sie, dass nach dem Zurücksetzen des Produkts alle Einstellungen, z. B. der WPA/WPA2-Netzwerkschlüssel, unwiderruflich verloren sind und erneut eingegeben werden müssen.

11. MANUELLES ZURÜCKSETZEN DES PRODUKTS AUF DIE WERKSEINSTELLUNGEN

Wenn der Lautsprecher nicht mehr auf Eingaben reagiert oder wenn Probleme mit der Netzwerkverbindung auftreten, könnte es erforderlich sein, das Produkt auf die Werkseinstellungen zurückzusetzen.

Drücken Sie die Taste SET (RESET/WPS-Modus) an der Rückseite des Produkts länger als 5 Sekunden.

Hinweis: Da alle vorhandenen Netzwerkinformationen gelöscht wurden, müssen sie erneut eingegeben werden, um eine Netzwerkverbindung herzustellen.

12. AKTUALISIERUNG DER SOFTWARE

Sie können die App verwenden, um die Software des Lautsprechers zu aktualisieren. Die App sucht nach Softwareupdates und lädt das gefundene Softwareupdate aus dem Internet auf den Lautsprecher herunter.

PFLEGE

Reinigen Sie die lackierten Flächen am besten mit einem milden Haushaltsreiniger, auf keinen Fall Möbelpolitur o. ä. verwenden.

TIPPS ZUR VERMEIDUNG VON REPARATURFÄLLEN

Alle MAGNAT-Lautsprecher sind auf bestmöglichen Klang abgestimmt, wenn sich die Klangregler in Mittelstellung befinden, d.h. bei linearer Wiedergabe des Verstärkers. Bei stark aufgedrehten Klangreglern wird dem Tieftöner und/oder Hochtöner vermehrt Energie zugeführt, was bei hohen Lautstärken zu deren Zerstörung führen kann.

Bitte achten Sie deshalb bei der Lautstärkeeinstellung auf Verzerrungen - und drehen Sie dann sofort leiser.

TECHNISCHE DATEN

Betriebsspannung Gleichstrom 12 V 2 A 24 W (Eingang)

Systemtyp 1.0 Kanal

Ausgangsnennleistung 15 Watt

Frequenzbereich 70 - 18.000 Hz

Temperaturbereich 0 - 45 C°

Nettogewicht 1,49 kg

Abmessungen (B x H x T) 180 x 131 x 90 mm

WLAN

Frequenzbereich 2,4 GHz / 5 GHz

WLAN-Standard 802.11 a/b/g/n

Verschlüsselung WPA2

Reichweite ca. 35 - 100 m in Räumen

ca. 100 - 300 m im Freien

TECHNISCHE ÄNDERUNGEN VORBEHALTEN

Operating frequency: 2,4 GHz Bereich: 2412-2472 MHz

5 GHz Bereich: 5180-5240 MHz, 5260-5320 MHz, 5500-5700 MHz

Maximum power transmitted acc. EN62479:

2.4 GHz Bereich: 20 dBm

5150-5350 MHz: 23 dBm

5470-5725 MHz: 23 dBm

USE AS DIRECTED

Playback via CS 10

D Wir gratulieren Ihnen! Durch Ihre kluge Wahl sind Sie Besitzer eines MAGNAT HiFi-Produktes geworden. MAGNAT HiFi-Produkte erfreuen sich aufgrund der hohen Qualität eines ausgezeichneten Rufes weltweit. Dieser hohe Qualitätsstandard ermöglicht es für MAGNAT HiFi-Lautsprecher 5 Jahre und für MAGNAT HiFi-Elektronik 2 Jahre Garantie zu gewähren.

Die Produkte werden während des gesamten Fertigungsvorganges laufend kontrolliert und geprüft. Im Servicefall beachten Sie bitte folgendes:

1. Die Garantiezeit beginnt mit dem Kauf des Produktes und gilt nur für den Erstbesitzer.
2. Während der Garantiezeit beseitigen wir etwaige Mängel, die nachweislich auf Material- oder Fabrikationsfehler beruhen, nach unserer Wahl durch Austausch oder Nachbesserung der defekten Teile. Weitergehende Ansprüche, insbesondere auf Minderung, Wandlung, Schadenersatz oder Folgeschäden sind ausgeschlossen.
3. Am Produkt dürfen keine unsachgemäßen Eingriffe vorgenommen worden sein.
4. Bei Inanspruchnahme der Garantie wenden Sie sich bitte zunächst an Ihren Fachhändler. Sollte es sich als notwendig erweisen, das Produkt an uns einzuschicken, so sorgen Sie Kontrollkarte ausgefüllt dem Produkt beiliegt • die Kaufquittung beigefügt ist.
5. Von der Garantie ausgenommen sind: • Leuchtmittel • Verschleißteile • Transportschäden, sichtbar oder unsichtbar (Reklamationen für solche Schäden müssen umgehend bei der Transportfirma, Bahn oder Post eingereicht werden.) • Kratzer in Metallteilen, Frontabdeckungen u.s.w. (Diese müssen innerhalb von 5 Tagen nach Kauf direkt bei Ihrem Händler reklamiert werden.) • Fehler, die durch fehlerhafte Aufstellung, falschen Anschluss, unsachgemäße Bedienung (siehe Bedienungsanleitung), Beanspruchung oder äußere gewaltsame Einwirkung entstanden sind. • Unsachgemäß reparierte oder geänderte Geräte, die von anderer Seite als von uns geöffnet wurden. • Folgeschäden a Geräte n • Kosteners tat tun g bei S chade nsb ehe bun g dur ch D rit te ohn e unser vorheriges Einve

Serien-Nr./Serial-No.

Name und Anschrift des Händlers/Stempel

Nur gültig in Verbindung mit Ihrer Kaufquittung!

Magnat Audio-Produkte GmbH

Lise-Meitner-Str. 9 • D-50259 Pulheim • Germany

Tel. [phone] / 807 - 0 • Fax [phone] / 807 - 399

Internet: http://www.magnat.de
