BEDIENUNGSANLEITUNG BM 9802 RCF

SICHERHEITSVORKEHRUNGEN 4

BESCHREIBUNG 5

ANSCHLUSS 6

FRONTPLATTE 11

EINSTELLUNGEN PAGING-MIKROFON (Anzeigemenü) 12

VERWENDUNG 14

TECHNISCHE DATEN 15

WICHTIGE HINWEISE

Bevor Sie dieses Paging-Mikrofon anschließen und verwenden, lesen Sie dieses Bedienungshandbuch sorgfältig und bewahren Sie es zum Nachschlagen in der Zukunft auf. Dieses Handbuch gilt als Bestandteil dieses Produkts, und bei einem Besitzwechsel muss es als Referenz für die korrekte Installation und Verwendung sowie für die Sicherheitsvorkehrungen weitergegeben werden.

RCF S.p.A. übernimmt keine Verantwortung für die unkorrekte Installation und / oder Verwendung dieses Produkts.

SICHERHEITSVORKEHRUNGEN

Nach der Norm EN 54-16 (Zugangsebene 2) dürfen Paging-Mikrofone nur für das Personal zugänglich sein, das eine spezifische Verantwortung für die Sicherheit hat und das geschult und befugt ist, bei den folgenden Bedingungen zu arbeiten: Ruhezustand, Sprachalarm, Störungswarnung und Deaktivierung.

1. Alle Vorkehrungen, insbesondere die Sicherheitsmaßnahmen, sind besonders aufmerksam zu lesen, das sie wichtige Informationen enthalten.
2. Stellen Sie sicher, dass alle Anschlüsse korrekt erfolgen, bevor die Geräte eingestellt werden. Das Paging-Mikrofon darf nicht angeschlossen / getrennt werden, wenn das System in Betrieb ist.
3. Schützen Sie die Paging-Mikrofonkabel gegen Beschädigungen und stellen Sie sicher, dass sie dort positioniert sind, wo sie gegen Darauftreten oder Quetschung durch Objekte geschützt sind.
4. Das Paging-Mikrofon darf nicht in Wasser (oder eine andere Flüssigkeit) gegeben werden und es darf nicht geworfen werden.
5. Versuchen Sie keinesfalls, Bedienungen, Modifikationen oder Reparaturen vorzunehmen. Wenn das Paging-Mikrofon nicht ordnungsgemäß arbeitet, kontaktieren Sie Ihr befugtes Service-Center.
6. Sollte aus dem Paging-Mikrofon ein seltsamer Geruch oder sogar Rauch austreten, dann schalten Sie das Soundsystem sofort aus und trennen Sie es von der Stromversorgung.
7. RCF S.p.A. empfiehlt sehr, dass die Installation des Soundsystems nur von ausgebildeten Fachmonteuren (oder Spezialfirmen) vorgenommen wird, die zertifizieren können, dass sie nach den geltenden Vorschriften erfolgt. Das ganze Audiosystem muss den geltenden Normen und Vorschriften zu den elektrischen Systemen entsprechen.
8. Es sind mechanische und elektrische Faktoren zu berücksichtigen, wenn ein professionelles Audiosystem installiert wird (zusätzlich zu den strikt akustischen Anforderungen wie Schalldruck, Erfassungswinkel, Frequenzgang).
9. Richten Sie das Mikrofon nicht auf Lautsprecher, um Feedback zu vermeiden.

10. Gehörverlust

Die Einwirkung von hohen Schallpegeln kann zu einem dauerhaften Gehörverlust führen. Der akustische Druckpegel, der zu einem Gehörverlust führt, unterscheidet sich von Person zu Person und hängt von der Dauer der Einwirkung ab. Um die potentiell gefährliche Einwirkung von hohen akustischen Druckpegeln zu vermeiden, sollte jeder, der diesen Pegeln ausgesetzt ist, entsprechende Schutzvorrichtungen verwenden. Wenn ein Messumformer verwendet wird, der hohe Schallpegel produzieren kann, dann ist es erforderlich, Ohrenstöpsel oder schützende Kopfhörer zu tragen.

1. Um induktive Effekte durch Verursachung eines Brummen, Lärms oder schlechter Systembedienung zu vermeiden, sollten Paging-Mikrofonkabel nicht zusammen mit anderen elektrischen Kabeln (Netzkabel) und Lautsprecherkabeln verlegt werden.

2. Halten Sie das Paging-Mikrofon fern von einer zu starken Wärmequelle.

3. Verwenden Sie keine Lösungsmittel, Alkohol, Benzol oder andere flüchtige Substanzen für die Reinigung der Außenteile.

Verwenden Sie lediglich ein trockenes Tuch.

WICHTIGE HINWEISE

WARNUNG: Jede Veränderung, die von unbefugtem Personal am Produkt und / oder dem System vorgenommen wird (in dem es installiert und konfiguriert ist, einschließlich Schrankgestell und Verkabelung) kann die CE-Kennzeichnung (Zertifizierung EN54-16: 2008) sowie die Produktgarantie ungültig machen.

RCF S.P.A. BEDANKT SICH, DASS SIE DIESES PRODUKT GEKAUFT HABEN, DAS SO KONZIPIERT WURDE, DASS ZUVERLÄSSIGKEIT UND HOHE LEISTUNG GEWÄHRLEISTET SIND.

BESCHREIBUNG

BM 9802 ist ein Desktop-Paging-Mikrofon, das ausschließlich für das System RCF DXT 9000 gedacht ist.

Es kann direkt über ein vierpaariges J-Typ Brandschutzkabel an eine Hauptanlage (i.e. MU 9186, MX 9502, MX 9504) angeschlossen werden.

Es ist möglich, bis zu sechzehn BM 9802 Paging-Mikrofone (oder alternativ das BM 9804 Modell, das drei zuweisbare Tasten hat) an jeden Hauptanlagenbus anzuschließen (insgesamt: max. 32 Paging-Mikrofone).

Ihre Konfiguration (wenn es um Zugang geht) kann von der speziellen PC-Software eingestellt werden.

Die Frontplatte hat eine numerische Tastatur für die Zonenauswahl.

Alle Paging-Mikrofone haben auch die Tasten 'Push To Talk' (PTT), 'General Call' (Sammelruf) und die Tasten (On/Off) für 'Chime' (Gong).

Bis zu acht BE 9808-Tastaturen können an jedes BM 9802 angeschlossen werden (wird nicht für Notfallzwecke verwendet).

Jedes BE 9808 hat acht Tasten, die (über die spezielle PC-Software) mit folgenden Funktionen belegt werden können:

• Auswahl von Zonen oder Zonengruppen.
• Voreinstellungen abrufen.
• Lautstärke der Hintergrundmusik erhöhen / verringern.
• Stummschaltung / Aufheben der Stummschaltung der Hintergrundmusik.
• Fehlerbestätigung.
• Rücksetzung von Evakuierungs- / Alarmnachrichten.
• Stoppen (ohne Rücksetzung) von Evakuierungs- / Alarmnachrichten.
• Neuaktivierung von Evakuierungs- / Warnnachrichten.
• Störungsanzeige.
• Aktivierung von Entwarnungs-, Test- und Routinenachrichten.

Paging-Mikrofone, die für Notfallzwecke verwendet werden (die ersten in jedem Bus) können maximal vier BE 9808 haben und die ALARM-Taste kann aktiviert werden.

Alle Paging-Mikrofone müssen von externen 24 V DC-Adaptern (500 mA, d.h. optionale RCF AC AD 2405) versorgt werden.

Das erste Paging-Mikrofon von jedem Bus kann für Notfallzwecke verwendet werden.

In diesem Fall muss das Paging-Mikrofon direkt von der Hauptanlage vom DXT 9000 mit Strom versorgt werden (es ist kein externer Adapter erforderlich, er wird jedoch notwendig sein, einen internen Schalter zu setzen), wie von der Norm EN 54-16 gefordert.

GEMEINSAME FUNKTIONEN FÜR BM 9802 / 9804 PAGING-MIKROFONE

• Druckguss-Metallgehäuse mit 445 mm Schwanenhals
• Vorverstärktes hochwertiges Hyperkardioid-Mikrofon
• Umfassende Selbstdiagnose (EN 54-16)

- Stromversorgung entweder von der Hauptanlage oder vom 24 V DC-Adapter

• Hinterleuchtete LCD
• LEDs 'Evacuation' (Evakuierung) und 'Alert' (Warnung)
• Tasten 'Chime' (Gong) und 'PTT'
• 5 m Anschlusskabel (mit RJ 45-Steckern) enthalten

GEMEINSAME FUNKTIONEN

FÜR BM 9802 / 9804

PAGING-MIKROFONE

ANSCHLUSS

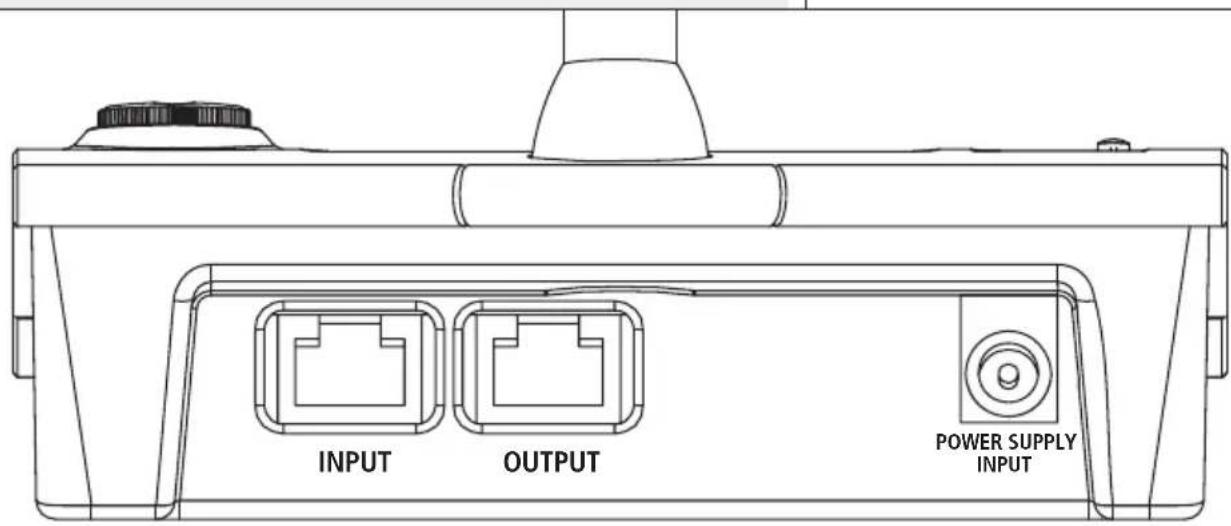

RÜCKPLATTE
RÜCKPLATTE

EINGANG: RJ 45-Port zur Verbindung entweder mit dem Port PAGING

IN an der DXT 9000 Hauptanlage oder dem OUTPUT am vorherigen Paging-Mikrofon.

OUTPUT: RJ 45-Port zur Verbindung mit dem nächsten Paging-Mikrofon-INPUT.

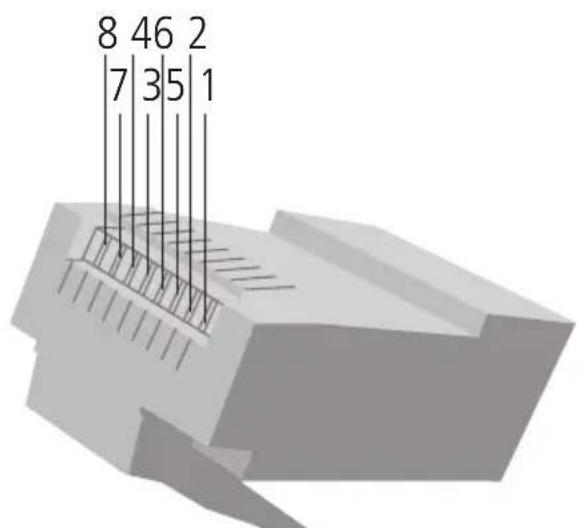

PIN INPUT PIN OUTPUT
1 Audiosignal (+, heiß) 1 Audiosignal (+, heiß)
2 Audiosignal (−, kalt) 2 Audiosignal (−, kalt)
3 Digitale Masse und Netzteilmasse 3 (nicht verwendet)
4 Masse Audiosignal 4 Masse Audiosignal
5 Masse Audiosignal 5 Masse Audiosignal
6 Stromversorgung + 28 V DC 6 (nicht verwendet)
7 RS 485 A (+) 7 RS 485 A (+)
8 RS 485 B (−) 8 RS 485 B (−)

RJ 45-STECKERRJ 45-STECKDOSE

EINGANG STROMVERSORGUNG:

Eingang für den externen 24 V DC Adapter (500 mA, d.h. optionale RCF AC AD 2405), nicht enthalten.

HINWEIS: DAS ERST PAGING-MIKROFON IN JEDEM BUS KANN FÜR NOTFALLZWECKE VERWENDET WERDEN. IN DIESEM FALL IST DAS PAGING-MIKROFON DIREKT VON DER DXT 9000 HAUPTANLAGE MIT STROM ZU VERSORGEN (EIN EXTERNER ADAPTER IST NICHT NOTWENDIG, DOCH ES WIRD ERFORDERLICH SEIN, EINEN INTERNEN SCHALTER ZU SETZEN), WIE IN DER NORM EN 54-16 GEFORDERT.

BM 9802 EINGESTELLT FÜR DEN NOTFALL

WARNUNG: Die interne DIP-Schalter-Einstellung darf nur durch RCF oder ein befugtes Service-Center durchgeführt werden.

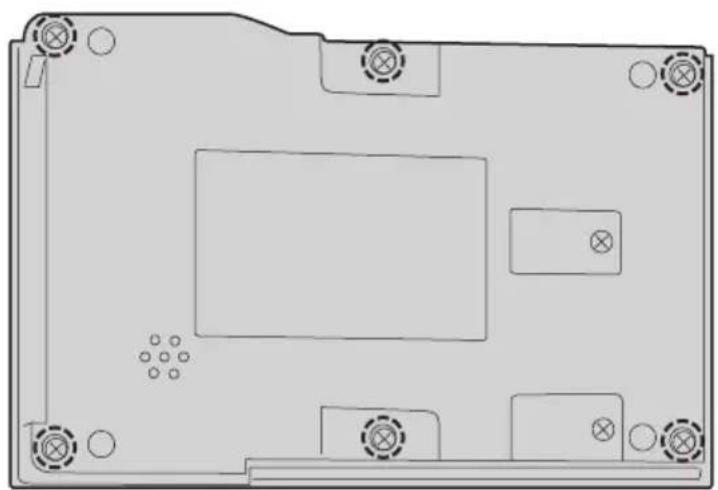

Entfernen Sie zunächst die hintere Abdeckung, indem Sie die 6 Schrauben lösen.

BM 9802 EINGESTELLT FÜR DEN NOTFALL

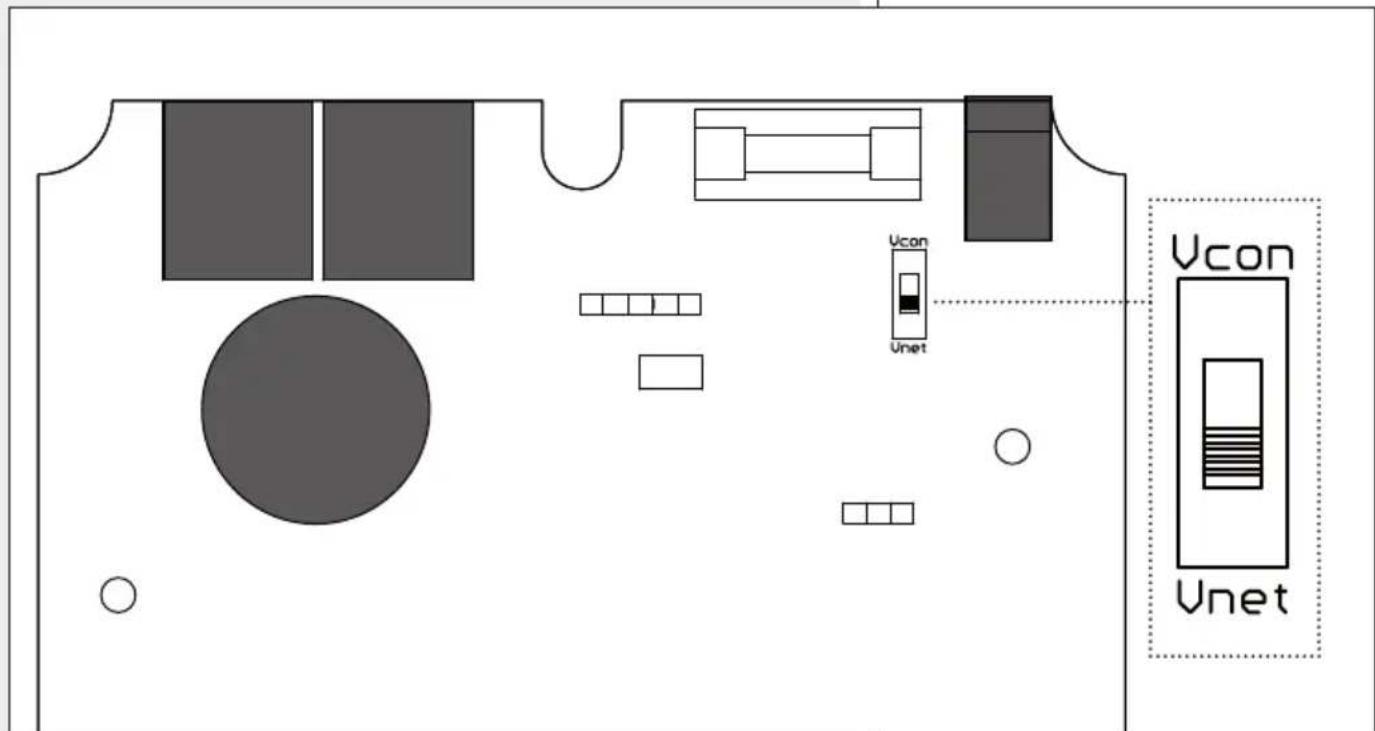

Der Schalter befindet sich am PCB in der Nähe der Sicherung und dem Eingang für den Adapter.

Wenn das Paging-Mikrofon das erste in der Leitung ist und für Notfälle gedacht ist, stellen Sie diesen Schalter von Vcon (Paging-Mikrofon geliefert vom externen Adapter) auf Vnet (versorgt vom Bus). Dann bringen Sie die hintere Abdeckung wieder an.

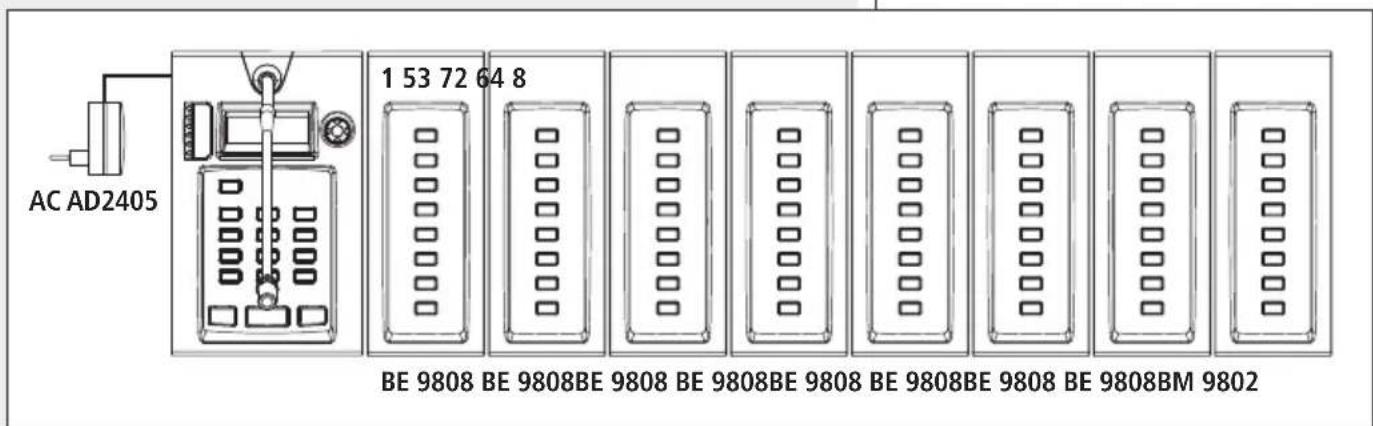

ZUSÄTZLICHE BE 9808 TASTATUREN

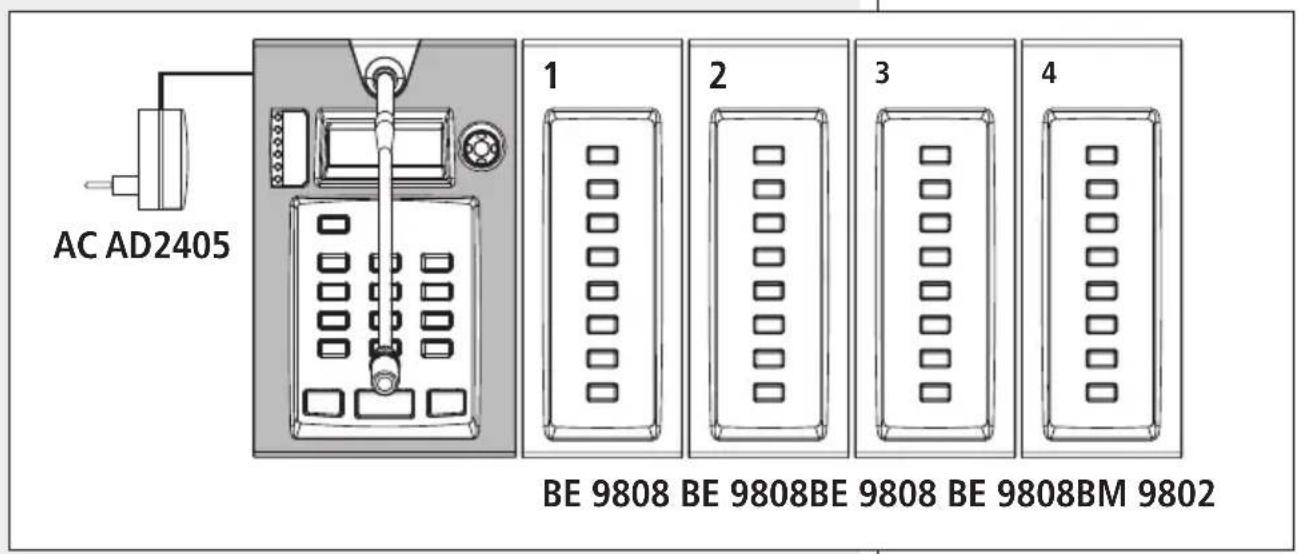

Bis zu acht BE 9808 Tastaturen (zusätzliche Tasten für 8 Zonen) können mit jedem BM 9802 verbunden werden (jeweils von einem AC AD2405 Adapter mit Strom versorgt und nicht für Notfälle), um die Anzahl verfügbarer Tasten zu erhöhen.

ZUSÄTZLICHE BE 9808 TASTATUREN

* AC AD2405 Adapter ist optional verfügbar (nicht enthalten).

Paging-Mikrofone, die für Notfallzwecke verwendet werden (die ersten in jedem Bus), Kann bis zu maximal vier BE 9808 haben.

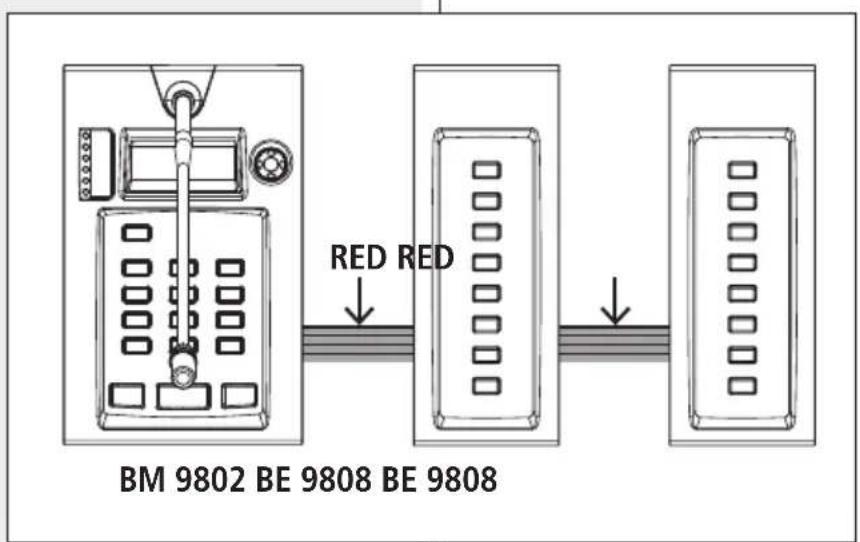

Verbinden Sie das erste BE 9808 Paging-Mikrofon mit dem BM 9802 und alle BE 9808 miteinander über flache Kabel, die an die hinteren Ports angeschlossen sind. Achten Sie direkt auf das Flachkabel, das mit dem roten Draht gekennzeichnet ist (siehe Abbildung).

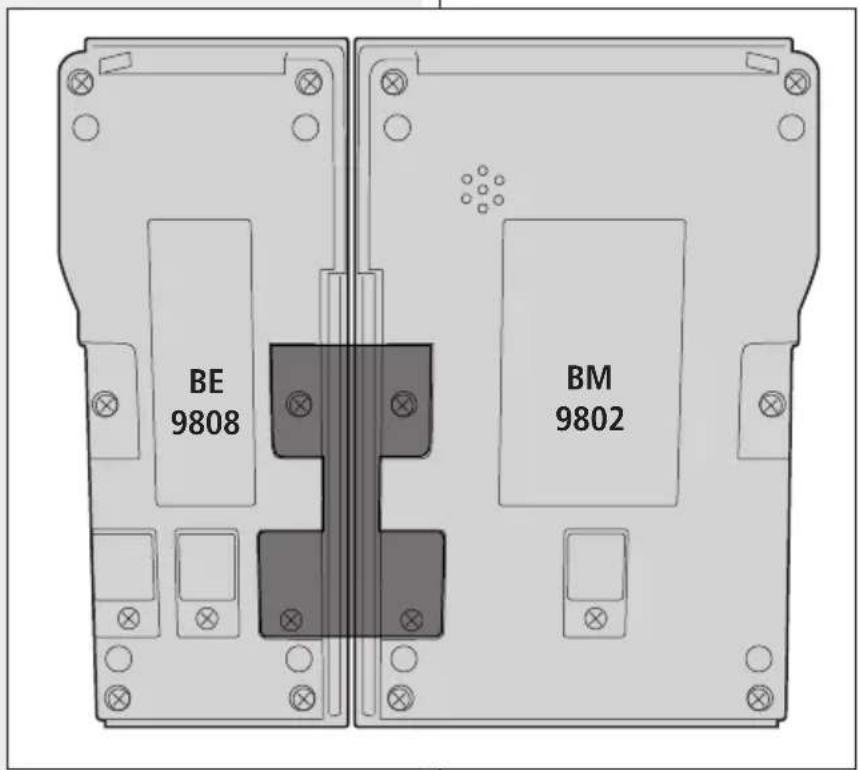

Befestigen Sie das erste BE 9808 an das BM 9802 (und alle BE 9808 miteinander), indem Sie die spezielle Platte (im BE 9808-Paket) und vier Schrauben verwenden.


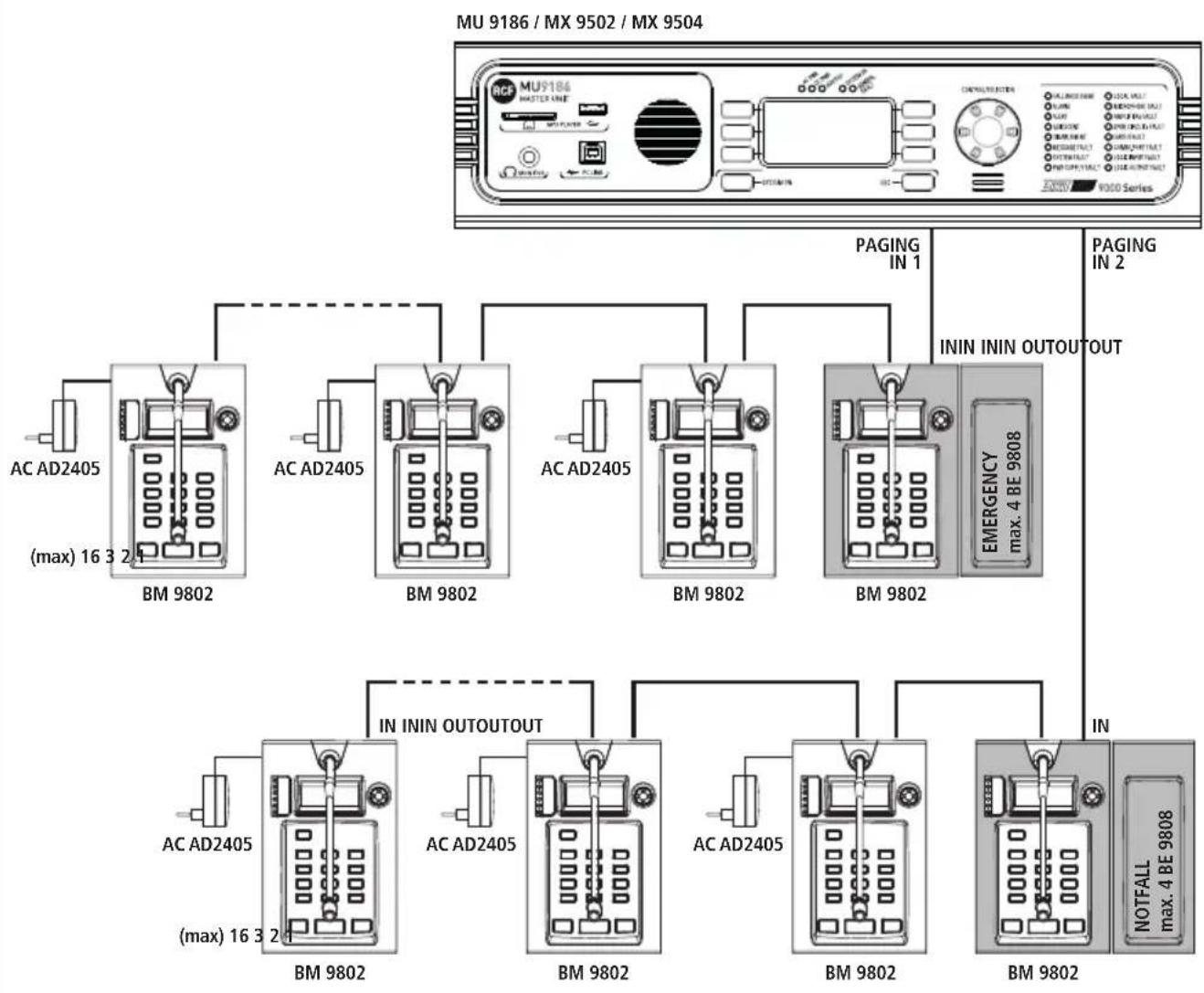

Bis zu sechzehn BM 9802 Paging-Mikrofone (mit oder ohne zusätzliche BE 9808 Tastaturen) können an jeden Hauptanlagenbus (PAGING IN 1 und PAGING IN 2) angeschlossen werden.

Jedes BM 9802 benötigt eine 24 V DC – 500 mA Stromversorgung (nicht enthalten, d.h. optionale RCF AC AD2405).

Das erste Paging-Mikrofon an jedem Bus kann für Notfälle verwendet werden (erforderlich nach der Norm EN 54-16).

In diesem Fall muss das Paging-Mikrofon direkt von der Hauptanlage vom DXT 9000 mit Strom versorgt werden (es ist kein externer Adapter erforderlich, es wird jedoch notwendig sein, den internen Schalter zu setzen, wie im vorigen Abschnitt dieses Handbuchs angegeben).

Das BM 9802 Paging-Mikrofon für Notfälle kann max. vier weitere BE 9808 Tastaturen haben.

1 0 ÷ 9 numerische Tastatur für die Zonenauswahl.

2 ENTER-Taste zum Bestätigen und ausgewählte Zone zur angezeigten Liste entweder hinzufügen oder davon entfernen.

3 CLEAR-Taste zum Stornieren einer Zonenauswahl, die in die angezeigte Liste noch nicht aufgenommen wurde.

4 CHIME-Taste: Drücken, um den Gong ein-/auszuschalten (ertönt vor einer Durchsage).

5 CHIME LED (grün): Wenn diese leuchtet, dann ist der Gong (ertönt vor einer Durchsage) aktiviert. Drücken Sie die jeweiligen Tasten 4 zum Ein- und Ausschalten.

6 PTT ('Push To Talk')-Taste: Drücken und gedrückt halten, um Mikrofon einzuschalten und die vorher ausgewählten Zonen / Zonengruppen anzusprechen.

7 PTT LED (grün): Wenn es leuchtet, dann ist das Mikrofon eingeschaltet (durch Drücken der PTT-Taste 6).

8 GEN CALL (Sammelruf) Taste: Drücken, um alle Zonen auszuwählen.

9 LED GEN CALL (grün): Wenn sie leuchtet, dann weist dies darauf hin, dass der Sammelruf ausgewählt wurde (durch Drücken der GEN CALL Taste 8).

10 ALARM-Taste (kann nur an Paging-Mikrofonen aktiviert werden, die für Notfälle gedacht sind): Drücken, um die in der PC-Software ausgewählte Evakuierungs-/Warndurchsage abzuspielen.

11 ALARM LED (rot): Wenn diese Lampe leuchtet, dann wird die Evakuierungs-/Warndurchsage aktuell abgespielt.

12 Drehschalter und Taster zur Auswahl. Drehen Sie den Schalter im Uhrzeigersinn, um im Menü nach unten zu blättern oder den ausgewählten Parameterwert zu erhöhen.

Drehen Sie ihn gegen den Uhrzeigersinn, um im Menü nach oben zu blättern oder den ausgewählten Parameterwert zu verringern. Zur Auswahl drücken.

Ermöglicht auch, eine einzelne Zone von der angezeigten Liste zu löschen.

13 Display LCD

No. SIEBDRUCK FARBE		ANZEIGE(WENN DIE LED STETIG LEUCHTET)
14 POWER Grün		Das Paging-Mikrofon wird ordnungsgemäß mit Strom versorgt und ist funktionstüchtig.
15 L/FLT Gelb Fehler im Paging-Mikrofon erkannt.
16 G/FLT Gelb		Eine oder mehrere Störungen werden im System erkannt.
17 EVAC Rot Ein 'Evakuierungs-' Ereignis ist im Gang.
18 ALERT Gelb Ein 'Evakuierungs-' Ereignis ist im Gang.
19 BUSY Gelb		Die ausgewählten Zonen/Zonengruppen sind von anderen Geräten belegt, die eine höhere Priorität haben.

EINSTELLUNGEN DES PAGING-MIKROFONS (ANZEIGEMENÜ)

Alle Parameter werden in einer der 4 verfügbaren Sprachen angezeigt:

Englisch, Italienisch, Deutsch und Französisch.

Die ersten drei (Kontrast, Sprachwahl und Passwort) und der Menüausgang sind immer wählbar, die anderen benötigen das Einfügen des korrekten Passworts.

Parameterliste (4 Sprachen):

00 ENGLISH - ENLISCH	01 ITALIANO – ITALIENISCH	02 DEUTSCH	03 FRANÇAIS - FRANZÖSISCH
Contrast	Contrasto	Kontrast Contraste
Language	Lingua	Sprache	Langue
Password	Password	Kennwort	Mot de passe
Mike Vol.	Mic Vol.	Mikro-Vol.	Mic Vol.
Chime Vol.	Vol. Chime	Gong-Vol.	Carillion Vol.
Chime ID	Chime ID	Gong-ID Carillion ID
Logical ID	ID Logico	Logik-ID ID Logique
Exit	Uscita	Ende	Sortie

PARAMETER	FUNKTION
Kontrast	Kontrasteinstellung LCD.
Sprache	Sprachauswahl unter:00 Englisch, 01 Italienisch, 02 Deutsch, 03 Französisch
Passwort	Passworteingabe zum Zugang zu allen Parametern
Mikro-Vol.1	Auswahl Mikrofonpegel: 00 (-3 dB Pad) oder 01 (keine Verstärkungsreduzierung).
Gong-Vol.1	Einstellung Gonglautstärke.
Gong-ID1	Gongauswahl (3 Typen): 01, 02, 03
Logik-ID1	Logische Adressauswahl Paging-Mikrofon.
Ende	Verlassen des Menüs.

^1 Die Parameter sind erst nach dem Eingeben des korrekten Passworts verfügbar.

VERWENDUNG

Drücken Sie den Drehschalter 12 einmal, um das Menü einzugeben.

Drehen Sie ihn im Uhrzeigersinn, um im Menü nach unten zu blättern oder den ausgewählten Parameterwert zu erhöhen.

Drehen Sie ihn gegen den Uhrzeigersinn, um im Menü nach oben zu blättern oder den ausgewählten Parameterwert zu verringern.

Zur Auswahl drücken.

SPRACHAUSWAHL

Um die deutsche Sprache auszuwählen (falls noch nicht geschehen):

- Drehen Sie den Drehschalter 12 einmal.

- Drehen Sie ihn im Uhrzeigersinn, so dass die Skala (rechts angezeigt) auf "Language" (oder "Lingua" / "Langue" je nach aktueller Sprache) steht.

- Drücken Sie ihn erneut, um den Parameterwert zu bearbeiten.

- Wählen Sie 02 (Deutsch) und drücken Sie zur Bestätigung.

EINGABE DES PASSWORTS

Geben Sie das korrekte Passwort ein, um auf alle Parameter zuzugreifen:

- Drehen Sie den Drehschalter 12 einmal.

- Drehen Sie ihn im Uhrzeigersinn, so dass die Skala (rechts angezeigt) auf 'Passwort' steht, dann drücken Sie ihn erneut.

- Wählen Sie das erste Zeichen des Codes, dann drücken Sie den Drehschalter zur Bestätigung und wählen Sie das zweite Zeichen, dann das dritte und vierte Zeichen auf die gleiche Weise.

Bevor Sie das Paging-Mikrofon verwenden, prüfen Sie, ob 'Anschluss: EIN' und 'Konsole bereit' angezeigt werden.

Wählen Sie die Aktivierung / Deaktivierung des Gongs, indem Sie die GONG-Taste 4 drücken.

EINZELZONEN- ODER SAMMELRUF

1. Wählen Sie eine Zone auf der numerischen Tastatur 1 und drücken Sie ENTER 2, um sie zur angezeigten Liste hinzuzufügen; wählen Sie andere Zonen (falls erforderlich) auf die gleiche Weise.

Die Zonennummerierung beginnt mit '0', die erste Zone ist '00', die zweite '01' und so weiter.

Die CLEAR-Taste 3 ermöglicht die Stornierung der Auswahl einer Zone, die nicht zur Liste hinzugefügt wurde.

Um eine Zone zu löschen, die bereits zur Liste hinzugefügt wurde, wählen Sie sie erneut, indem Sie die numerische Tastatur wählen 1 und drücken Sie ENTER 2 oder verwenden Sie den Kodierschalter 12, indem Sie ihn so drehen, dass der Anzeigezeiger (rechts) bewegt werden kann und drücken Sie den Schalter, um die angezeigte Zone zu löschen.

Drücken Sie die Taste GEN CALL 8 (stattdessen), um einen Sammelruf zu machen (die entsprechende LED 9 leuchtet auf).

Wenn eine oder mehrere zusätzliche BE 9808 Tastaturen vorhanden sind, ist es ebenfalls möglich, Zonen (oder Gruppen) in Kombination mit den Tasten auszuwählen.

1. Drücken und halten Sie die PTT-Taste 6.

2. Wenn die Zonenauswahl akzeptiert ist, warten Sie (einige Sekunden), während der Gong spielt (wenn er zuvor aktiviert wurde) und dann (sobald die LED BUSY 19 dunkel ist) sprechen Sie im Abstand von einigen Zoll von der Mikrofonkapsel.

Wenn die LED BUSY 19 leuchtet, ist es nicht möglich, jetzt eine Durchsage vorzunehmen, aber sie sollten warten, bis die ausgewählten Zonen (oder Gruppen) frei sind.

1. Nach dem Ende der Durchsage lassen Sie die PTT-Taste los 6.

Die angezeigte Zonenliste wird automatisch gelöscht.

ALARM-TASTE

Die ALARM-Taste 10 kann (durch Bearbeiten der Software) nur bei Paging-Mikrofonen für Notfallzwecke aktiviert und verwendet werden.

Wenn die Taste gedrückt wird, leuchtet die entsprechende rote LED 11 auf und nach einigen Sekunden beginnt das Abspielen der ausgewählten Evakuierungs-/ Warndurchsage (in der PC-Software ausgewählt).

DIE VERZÖGERUNG (EINIGE SEKUNDEN) BEIM ABSPIELEN DER EVAKUIERUNGS-/WARNDURCHSAGE IST EINE VORSICHTSMASSNAHME, DIE IHNEN ERMÖGLICHT, EINE UNBEABSICHTIGTE AKTIVIERUNG SOFORT RÜCKGÄNGIG ZU MACHEN, INDEM SIE DIE NOTFALLTASTE ERNEUT DRÜCKEN.

Drücken Sie die ALARM-Taste erneut, um das Abspielen der Evakuierungs-/Warndurchsage zu stoppen.

Typ: Elektret

Richtcharakteristik: kardioid

Ausgangsimpedanz: 470 Ω (1 kHz)

Mikrofonempfindlichkeit: -65 dB ± 3 dB (0 dB=1V/μbar, 1 kHz)

Frequenzantwort: 50 Hz ÷ 18 kHz (-3 dB)

Abmessungen: 128 x 39 x 203 mm (ohne Schwanenhals)

Schwanenhalslänge: 445,5 mm

Nettogewicht: 1,2 kg (2,7 lbs)

0068

RCF S.p.A. - Via Raffello 13, 42124 Reggio Emilia, ITALY

14

0068-CPR-002/2014

EN 54-16:2008

Ausgenommen sind mögliche Fehler und Unterlassungen.

RCF S.p.A. behält sich das Recht vor, Änderungen ohne vorherige Ankündigungen vorzunehmen.

www.rcf.it

RCF S.p.A. Italien
