BEDIENUNGSANLEITUNG LM-KW6530Q LG

LG

Heimkino-DVD-System

BEDIENUNGSANLEITUNG

MODELL: LM-KW6530Q

LM-KW6530X, LMS-KW6530V,

LMS-KW6530C, LMS-KW6530T

LM-K6530Q

LM-K6530X, LMS-K6530V,

LMS-K6530C, LMS-K6530T

Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie das System einschalten.

Bewahren Sie die Anleitung griffbereit auf.

Design und technische Daten des Systems können ohne Vorankündigung zur Verbesserung geändert werden.

Sicherheitshinweise

VORSICHT

GEFAHR EINES ELEKTRISCHEN SCHLAGS. NICHT ÖFFNEN!

ACHTUNG: UM EINEN ELEKTRISCHEN SCHLAG ZU VERMEIDEN, ENTFERNEN SIE NICHT DIE ABDECKUNG (ODER DIE RÜCKSEITE). IM INNEREN DES GERÄTS BEFINDEN SICH KEINE TEILE, DIE VOM BENUTZER GEWARTET WERDEN KÖNNEN. WENDEN SIE SICH FÜR WARTUNG AN QUALIFIZIERTES FACHPERSONAL.

Das Blitzsymbol mit Pfeil in einem gleichseitigen Dreieck soll den Benutzer auf gefährliche Spannung im Inneren des Geräts hinweisen, die stark genug ist, um einen elektrischen Schlag zu verursachen.

Das Ausrufezeichen in einem gleichseitigen Dreieck soll den Benutzer auf wichtige Hinweise zu Betrieb und Wartung in der beiliegenden Anleitung aufmerksam machen.

ACHTUNG: UM BRAND ODER ELEKTRISCHEN SCHLAG ZU VERMEIDEN, SETZEN SIE DAS GERÄT NICHT WASSER AUS.

ACHTUNG:

Ihr DVD-Player enthält ein Lasersystem.

Um das Gerät richtig zu verwenden, lesen Sie die Anleitung sorgfältig und vollständig. Bewahren Sie sie für zukünftige Referenz auf. Wenn das Gerät gewartet werden muss, wenden Sie sich an qualifiziertes Fachpersonal – siehe „Wartungsverfahren“.

Die Verwendung von Bedienelementen, Einstellungen oder Verfahren, die nicht in dieser Anleitung beschrieben sind, kann zu gefährlicher Strahlung führen.

UM DIREKTE LASERSTRAHLUNG ZU VERMEIDEN, VERSUCHEN SIE NICHT, DAS GEHÄUSE ZU ÖFFNEN. Bei geöffnetem Gehäuse ist Laserstrahlung freigelegt. LASSEN SIE DEN LASERSTRAHL NICHT IN DIE AUGEN GELANGEN.

ACHTUNG: Spritzwasser oder Tropfwasser darf nicht auf das Gerät gelangen. Stellen Sie keine Vasen oder andere Behälter mit Flüssigkeiten auf das Gerät.

WARNUNG: Netzkabel

Die meisten Elektrogeräte sollten an eine separate Stromquelle angeschlossen werden.

Dies ist eine Stromquelle mit einer Steckdose, die nur dieses Gerät versorgt und keine zusätzlichen Steckdosen oder parallelen Quellen hat. Siehe die technischen Daten in diesem Handbuch.

Überlasten Sie keine Steckdosen. Überlastete, lose oder beschädigte Steckdosen, Verlängerungskabel, abgenutzte Netzkabel, beschädigte oder rissige Isolierung sind gefährlich. Jede dieser Bedingungen kann zu Stromschlag oder Brand führen. Überprüfen Sie das Netzkabel regelmäßig: Wenn es Anzeichen von Beschädigung oder Abnutzung zeigt, verwenden Sie das Gerät nicht mehr und ersetzen Sie das Kabel durch ein identisches Ersatzteil in einem autorisierten Servicecenter.

Achten Sie darauf, dass das Netzkabel keiner physischen oder mechanischen Belastung ausgesetzt wird, d.h. nicht verdreht, verwickelt, gequetscht, in Türen eingeklemmt oder betreten wird. Achten Sie besonders auf Stecker, Steckdosen und die Stelle, an der das Kabel am Gerät angeschlossen ist.

Entsorgung von Altgeräten

1. Das Symbol auf dem Gerät, das einen durchgestrichenen Müllcontainer auf Rädern darstellt, bedeutet, dass das Produkt der Richtlinie 2002/96/EG unterliegt.
2. Elektrische und elektronische Geräte dürfen nicht mit dem Hausmüll entsorgt werden, sondern müssen über spezielle Sammelstellen entsorgt werden, die von den Regierungs- oder Kommunalbehörden eingerichtet wurden.
3. Die ordnungsgemäße Entsorgung von Altgeräten trägt dazu bei, potenziell schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit zu vermeiden.
4. Für weitere Informationen zur Entsorgung von Altgeräten wenden Sie sich an Ihre Stadtverwaltung, den Entsorgungsdienst oder das Geschäft, in dem Sie das Produkt gekauft haben.

Inhalt

Einführung

Sicherheitshinweise ..... 2

Inhalt .... 3

Vor der Inbetriebnahme 3

Vorderseite/Rückseite 4

Fernbedienung .... 5

Vorbereitung

Anschluss 6-9

Vor Inbetriebnahme....10-18

RADIO

Verwendung von DVD und Video CD 18-20

Verwendung von Audio-CDs und MP3/WMA-Discs ..... 21

Programmwiedergabe 22

Arbeiten mit JPEG-Discs 23

Arbeiten mit DivX-Discs 24

Verwendung des RADIO....25

Verwendung von Kassetten....26

Aufnahme....26

Verwendung von KARAOKE 27-31

HILFE

Behebung möglicher Störungen....32

Liste der Sprachcodes. 33

Liste der Ländercodes....33

Technische Daten

Symbole

Symbol

Während des Betriebs kann auf dem Fernsehbildschirm das Symbol „🔊“ erscheinen. Es bedeutet, dass die im Handbuch beschriebene Funktion in diesem speziellen Videomodus nicht verfügbar ist.

In der Anleitung verwendete Disc-Symbole

Ein Abschnitt der Anleitung, dessen Titel eines der folgenden Symbole enthält, bezieht sich auf Discs, die mit dem entsprechenden Symbol gekennzeichnet sind.

DVD DVD

VCD Video-CD

CD Audio-CD

MP3 MP3-Disc

WMA WMA-Disc

JPEG JPEG-Disc

DivX-Disc DivX

Verwendete Symbole in dieser Anleitung

Kennzeichnet Handlungen, die sowohl dem System als auch anderen Geräten Schaden zufügen können.

Kennzeichnet besondere Funktionen des Systems.

Kennzeichnet Tipps und Hinweise, wie eine Aktion leichter ausgeführt werden kann.

Vor Inbetriebnahme

Abspielbare Discs

DVDVIDEO	DVD(диск 8 см /12 см)
	Видео компакт-диск(диск 8 см /12 см)
	Аудио компакт-диск(диск 8 см /12 см)

Darüber hinaus kann das Gerät DVD±R, DVD±RW, SVCD sowie CD-R- oder CD-RW-Discs abspielen, die Audioaufnahmen oder MP3-, WMA-, JPEG- oder DivX-Dateien enthalten.

Hinweise

• Abhängig vom Aufnahmegerät oder von der Disc selbst können einige CD-R/RW- (oder DVD±R/RW-) Discs vom System nicht abgespielt werden. – Kleben Sie keine Aufkleber oder Etiketten auf die Disc (weder auf die Etikettseite noch auf die Rückseite). – Verwenden Sie keine Discs mit unregelmäßiger Form (z. B. durch Erhitzen verzogene oder vieleckige Discs). Dies kann zu Fehlfunktionen führen.

Hinweise zu VIDEO- und DVD-Discs

Einige Wiedergabefunktionen von DVD- und Video-CD-Discs können von den Softwareherstellern absichtlich deaktiviert worden sein. Da dieser Player DVD- und Video-CD-Discs gemäß dem von den Softwareherstellern entwickelten Inhalt abspielt, können einige Player-Funktionen während der Wiedergabe möglicherweise nicht verfügbar sein oder zusätzliche Funktionen erscheinen. Beachten Sie auch die Anweisungen, die den DVD- und Video-CD-Discs beiliegen. Einige für kommerzielle Zwecke hergestellte DVD-Discs können auf diesem Player nicht abgespielt werden.

Regionalcode für DVD-Karaoke und DVD-Discs

Dieses DVD-Karaoke-Gerät wurde entwickelt und hergestellt, um DVD-Discs mit Software abzuspielen, die für die Region „5“ codiert ist. Der Regionalcode auf den Etiketten einiger DVD-Discs gibt an, auf welchen Playertypen sie abgespielt werden können. Auf diesem Player können DVD-Discs mit den Etiketten „5“ oder „ALL“ abgespielt werden. Beim Versuch, Discs abzuspielen, erscheint auf dem Fernsehbildschirm die Meldung „6 Regional Code“ (überprüfen Sie den Regionalcode). Bei einigen Discs fehlt möglicherweise ein Etikett mit dem Code, obwohl die Wiedergabe von örtlichen Behörden verboten ist.

Hinweis zu DTS-codierten CDs

Bei der Wiedergabe von DTS-codierten Discs über analoge Stereoanlagen kann der Audio-Pegel übermäßig hoch sein. Um mögliche Schäden an der Lautsprecheranlage zu vermeiden, stellen Sie den Lautstärkeregler auf den Minimalwert, bevor Sie solche Discs abspielen, und erhöhen Sie dann die Lautstärke allmählich, wobei Sie sie auf einem niedrigen Niveau halten. Für die Wiedergabe von DTS Digital Surround-Discs muss der externe 5.1-Kanal-Decoder des Systems an den digitalen Ausgang des Heimkinos angeschlossen sein.

Vorderseite/Rückwand

1. Zifferntasten (0-9)
2. Taste BETRIEB/BEREITSCHAFT (STANDBY/ON)
3. Tasten für DIREKTSTART DER DISCS (DISC1, DISC2, DISC3)
4. • Taste DISC-SKIP • Taste EQUALIZER (EQ)
5. Taste FUNKTIONSWAHL (TUNER, TAPE, KARAOKE/DVD, AUX)
6. DREHKNOPF MULTI JOG DIAL/SKIP (b)/SKIP + (#)
7. KOPFHÖRERBUCHSE (Ω PHONES) -∅ 6.3mm
8. DRUCKSTELLE ♠ (♠ PUSH EJECT) zum Öffnen des Decks 1
9. • Tasten SCHNELLER RÜCKLAUF / VORLAUF (◀◀/▶▶) • Tasten CD-SUCHE (◀◀/▶▶)
10. Tasten SENDERSUCHE ABWÄRTS/AUFWÄRTS (TUNING DOWN/UP) Tasten TEMPO -/+ (TEMPO -/+)
11. Tasten SENDERWAHL ABWÄRTS/AUFWÄRTS (PRESET DOWN/UP) ( ◄ / ▶ )
12. Tasten WIEDERGABE DER ANDEREN SEITE (◀ : nicht bei allen Modellen)/WIEDERGABE (PLAY) (▶ ) • Taste STOP (■STOP)/ RESET
13. Taste AUFNAHME/PAUSE BEI AUFNAHME (●/II)
14. • Taste UHR (CLOCK) • Taste TIMER (☑ TIMER) • Taste (Programm/Speicher) (PROG./MEMO)
15. Taste MODUS/ENTSTÖRUNG (MODE/RIF) • Taste CD PAUSE (CDII)/SET (SET) • Taste ZÄHLER-RESET (COUNT.RESET) • Taste RAUMKLANG (SURR.)
16. Taste NORMALE ÜBERSPIELUNG (NOR.-DUBB.)/SYNCHRONAUFNAHME VON CD (CD SYNC.)

• Taste SCHNELLÜBERSPIELUNG (HI-DUBB.)/WIEDERHOLUNG (REPEAT)
• Taste WIEDERGABEMODUS/DEMO (PLAY MODE/DEMO)
• DRÜCKSTELLE ▲ (▲ PUSH EJECT) zum Öffnen von Deck 2
• MIKROFONBUCHSEN (MIC1, MIC2): NICHT BEI ALLEN MODELLEN
• MIKROFONLAUTSTÄRKE (MIC VOL.): NICHT BEI ALLEN MODELLEN
• Regler LAUTSTÄRKE
• Taste CD-FACH (CD OPEN/CLOSE)
• • Taste XDSS

• Sensor der Fernbedienung

1. Displayfenster
2. CD-Fachtür
3. • Kanalwahlschalter für drahtloses Mikrofon: nur für Modell LM-KW6530Q

- Antennenanschluss für drahtloses Mikrofon: nur für Modell LM-KW6530Q

1. Komponenten-Videoausgangsbuchse (Y Pb Pr)
2. Videoausgangsanschluss (VIDEO OUT)
3. • S-Video-Ausgangsanschluss (S-VIDEO OUT)

• Optischer Ausgangsanschluss (OPTICAL OUT)

1. SPANNUNGSWÄHLER: NICHT BEI ALLEN MODELLEN
2. Netzkabel
3. Lautsprecherausgänge
4. Subwoofer-Ausgang
5. Anschluss für die Center-Lautsprecherbox
6. Zusätzliche Eingangsbuchsen (AUX IN)
7. Antennenklemmen

Fernbedienung

1. Einschalttaste (POWER)
2. Zifferntasten (0-9)
3. Funktionswahltaste (TUNER, TAPE, KARAOKE/DVD, AUX)
4. Taste zur Auswahl des Decks 1/2
5. XDSS-Taste

Reichweite der Fernbedienung

Richten Sie die Fernbedienung auf den Fernbedienungssensor und drücken Sie die Tasten.

• Reichweite: Ungefähr 23 Fuß (7 m) vom Empfänger - Winkel: Ungefähr 30° in jede Richtung von der Vorderseite.

1. Bandsteuerungstasten
2. Schneller Rücklauf/Vorlauf (◀◀/▶▶)
3. Wiedergabe (PLAY) (▶)
4. Rückwärtswiedergabe (◀: nicht bei allen Modellen)
5. Stopp (■)
6. Aufnahme-/Aufnahmepausetaste (●/II)
7. Display-Spektrum-Taste (SPECTRUM)
8. Pfeiltasten Dienen zum Hervorheben einer Auswahl auf dem GUI-, TITLE- und MENU-Bildschirm.
9. Auswahl-/Eingabetaste (SELECT/ENTER)
10. Taste WIEDERHOLEN (REPEAT) A-B / LÖSCHEN (CLEAR)
11. Tasten HALL (ECHO) / RAUMKLANG (SURR.) / SCHATTEN (SHADOW) / PBC
12. RÜCKSPULEN/VORSPULEN (◀◀/▶▶) / TEMPO (-/+)
13. • Taste TITEL (TITLE) (Die Taste TITEL ruft den Titel auf dem Bildschirm auf, der sich auf DVD-Video-Discs befindet.) • Taste UNTERTITEL (SUBTITLE) / KAMERAWINKEL (ANGLE)
14. Lautstärketasten (VOLUME) (-/+)
15. • Taste ANZEIGE (DISPLAY) / ZURÜCK (RETURN) / EINSTELLUNG (SETUP)
16. Taste MENÜ (MENU) (Die Taste MENU ruft das Menü auf, das sich auf DVD-Video-Discs befindet.)
17. Tasten EQUALIZER (EQ) / TON (SOUND), WEIBLICH (FEMALE) (☐) / AUDIO, MÄNNLICH (MALE) (☐)
18. Tasten zur DVD/CD-Steuerung
19. WIEDERGABE/AUSWAHL (▶), PAUSE (■)/SCHRITT, STOPP (■)
20. ZURÜCK/VOR (◀), ÜBERSPRINGEN/WEITER (▶)
21. TONARTWAHL (b/#), PROGRAMM (PROGRAM)
22. WIEDERHOLEN, DISKÜBERSPRINGEN (D.SKIP)

SKIP |◀◀/▶▶: Um die Suchfunktion aufzurufen, halten Sie die Taste etwa zwei Sekunden lang gedrückt.

1. Taste für automatische Abschaltung (SLEEP)
2. Stationstasten (PRESET) (▲ / ▼)
3. Taste für vorübergehendes Stummschalten (MUTE)

Einlegen der Batterien in die Fernbedienung

Entfernen Sie die Abdeckung des Batteriefachs auf der Rückseite der Fernbedienung und legen Sie zwei Batterien des Typs R03 (AAA) ein, wobei Sie die Polarität (+ und -) beachten.

⚠️ Vorsicht

Verwenden Sie nicht gleichzeitig alte und neue Batterien. Verwenden Sie niemals gleichzeitig Batterien unterschiedlicher Typen (normale, alkalische usw.).

Anschluss

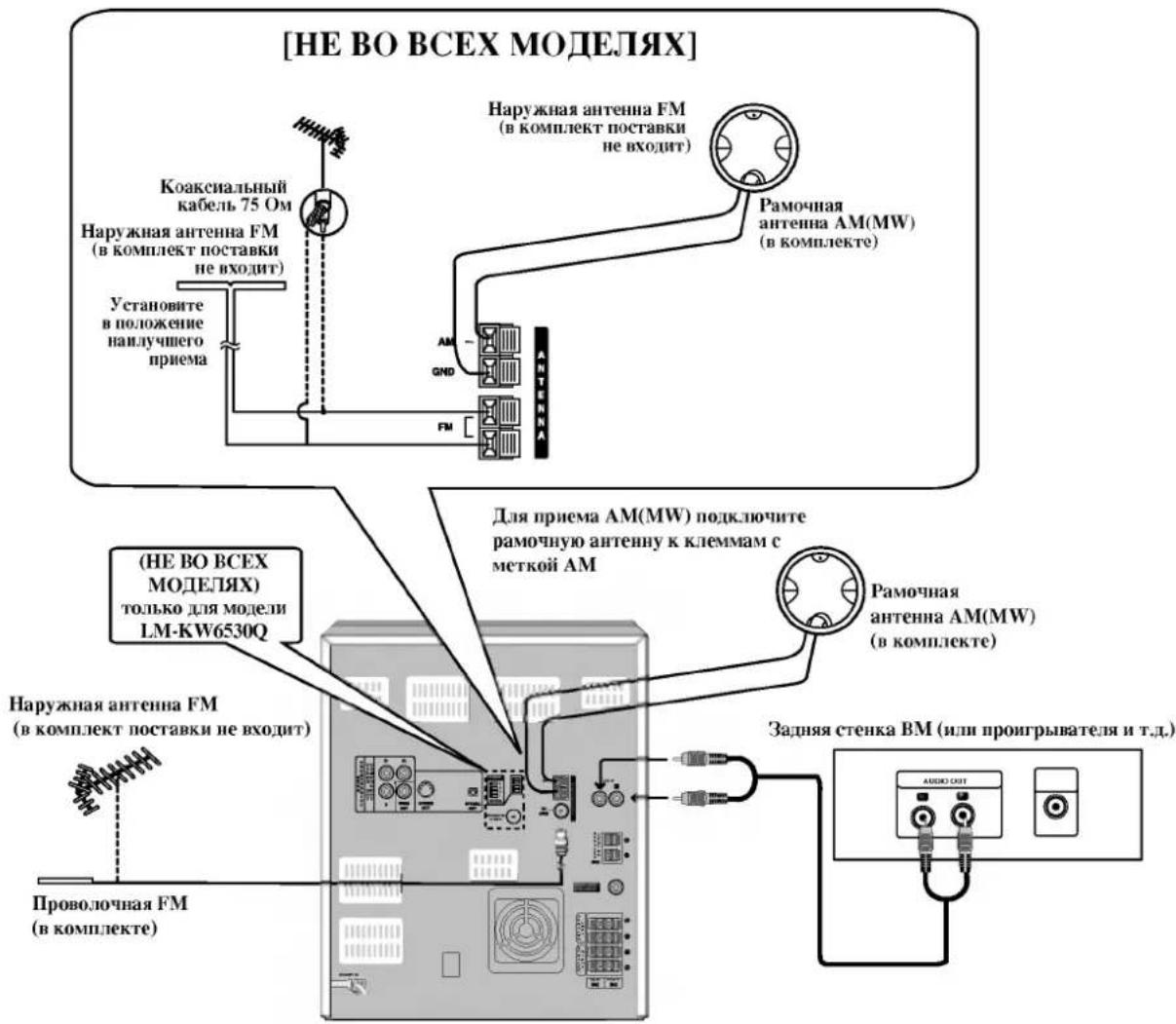

Anschluss externer Geräte oder Antenne

Verbinden Sie mit Audiokabeln die AUX-IN-Buchsen (L/R) des Geräts mit den AUDIO-OUT-Buchsen (L/R) Ihres BM, CD-Players usw.

HINWEISE

• Um Störungen zu vermeiden, platzieren Sie die Rahmenantenne für AM in einiger Entfernung vom DVD-Player und anderen Geräten.
• Stellen Sie sicher, dass die Drahtantenne für FM vollständig ausgefahren ist.
• Nach dem Anschließen der Drahtantenne für FM sorgen Sie nach Möglichkeit für eine horizontale Position.
• Zum Hören von Radio schließen Sie die FM/AM-Antennen an (im Lieferumfang enthalten).
• Schließen Sie die Rahmen-AM-Antenne an.
• Schließen Sie die Draht-FM-Antenne an den FM-Anschluss an.

Hinweis

Um das Signal dieser Quellen zu empfangen, drücken Sie AUX. Im Display erscheint die Anzeige „AUX“.

Anschluss

Anschluss an den Fernseher

- Führen Sie einen der folgenden Anschlüsse durch, je nach den Möglichkeiten der vorhandenen Geräte.

Empfehlungen

- Je nach Fernseher und anderen angeschlossenen Geräten gibt es mehrere Möglichkeiten, das Heimkinosystem anzuschließen. Verwenden Sie eine der unten beschriebenen Verbindungen.

- Für beste Ergebnisse beachten Sie bei Bedarf die Bedienungsanleitungen von Fernseher, Videorekorder, Stereoanlage oder anderen Geräten.

Vorsicht

– Stellen Sie sicher, dass das Gerät direkt an den Fernseher angeschlossen ist. Wählen Sie den entsprechenden Audio-/Videoeingang Ihres Fernsehers. – Schließen Sie Ihr Gerät nicht über einen Videorekorder an den Fernseher an. Das Bild wird durch das Kopierschutzsystem verzerrt.

Anschluss an den Video-Eingang

Verbinden Sie die Buchse VIDEO OUT (VIDEO-AUSGANG) des Geräts mit der Buchse VIDEO IN (VIDEO-EINGANG) am Fernseher über das mitgelieferte Videokabel (V).

Anschluss an den S-Video-Eingang

Verbinden Sie die Buchse S-VIDEO OUT (S-VIDEO-AUSGANG) des Geräts mit der Buchse S-VIDEO IN (S-VIDEO-EINGANG) am Fernseher über ein separat erhältliches S-Video-Kabel (S).

Hinweise

Am S-VIDEO OUT-Ausgang liegt nur dann ein Signal an, wenn der Modus CD/DVD eingestellt ist.

Anschluss von Komponentenvideo (ColorStream®) (beste Option)

Verbinden Sie die Buchsen „COMPONENT VIDEO OUT/PROGRESSIVE SCAN“ (KOMPONENTEN-VIDEO-AUSGANG/PROGRESSIVE ABTASTUNG) des Geräts über ein Y-Pb-Pr-Kabel (C) mit den entsprechenden Eingangsbuchsen des Fernsehers.

Anschluss für progressive Abtastung (ColorStream® pro) Verbinden Sie die Buchsen „COMPONENT VIDEO OUT/PROGRESSIVE SCAN“ (KOMPONENTEN-VIDEO-AUSGANG/PROGRESSIVE ABTASTUNG) des Geräts über ein separat erhältliches Y-Pb-Pr-Kabel (C) mit den entsprechenden Eingangsbuchsen des Fernsehers.

VIDEO-AUSGANG/PROGRESSIVE ABTASTUNG) des Geräts mit den entsprechenden Eingangsbuchsen des Fernsehers.

– Das Bild mit der höchsten Auflösung erhalten Sie über den progressiven Ausgang des DVD-Players auf einem hochauflösenden Fernseher oder einem Fernseher, der mit dem digitalen Format kompatibel ist. – Wenn Ihr Fernseher nicht mit dem progressiven Abtastformat kompatibel ist, erscheint das Bild bei Verwendung der progressiven Abtastung am DVD-Player chaotisch.

Hinweise

• Stellen Sie vor dem Anschluss des Geräts an Ihren Fernseher sicher, dass die Stromversorgung ausgeschaltet und die Netzkabel aus den Wandsteckdosen gezogen sind.
• Für das progressive Abtastsignal setzen Sie im Setup-Menü das Symbol „Progressive“ auf „On“ (Ein), Seite 15.
• Wenn Sie eine Disc aus dem Gerät nehmen, setzen Sie das Symbol „Progressive“ auf „Off“ (Aus). Stellen Sie sicher, dass im Display „no disc“ (keine Disc) angezeigt wird. Drücken Sie dann die Taste „STOP“ und halten Sie sie fünf Sekunden lang gedrückt, bevor Sie sie loslassen.
• Progressive Scan funktioniert nicht mit analogen Videoanschlüssen (gelbe Buchse „VIDEO OUT“) oder mit S-Video.

Anschluss

Anschluss an externe Geräte und an den Fernseher

Verstärker (Receiver)

Anschluss an einen Verstärker über digitales Zweikanal-Stereo (PCM) oder an einen Audio/Video-Receiver mit Mehrkanal-Decoder (Dolby Digital™, MPEG 2 oder DTS)

Verbinden Sie die Buchse OPTICAL OUT (OPTISCHER AUSGANG) am Gerät mit der Buchse OPTICAL IN (OPTISCHER EINGANG) an Ihrem Verstärker. Verwenden Sie ein separat erhältliches Audiokabel.

Vorsicht:

Gemäß der DTS-Lizenzvereinbarung wird im DTS-Modus der Ton am digitalen Ausgang im DTS-Format ausgegeben. Bei der Wiedergabe einer DTS-Audio-CD ist der Ton stummgeschaltet.

Hinweise

– Wenn das Audioformat des digitalen Ausgangs nicht den Fähigkeiten des Receivers entspricht, kann der Receiver den Ton verzerrt oder gar nicht wiedergeben. – Das digitale 6-Kanal-Surround-Soundsystem funktioniert nur, wenn der Receiver mit einem Mehrkanal-Digitaldecoder ausgestattet ist. – Um das Audioformat der eingelegten Disc auf dem Bildschirm anzuzeigen, drücken Sie die Taste AUDIO.

Anschluss der Antenne des drahtlosen Mikrofons – nur für Modell LM-KW6530Q

Wenn Sie ein drahtloses Mikrofon verwenden, schließen Sie die im Lieferumfang enthaltene Antenne des drahtlosen Mikrofons an die Antennenbuchse des drahtlosen Mikrofons am Player an.

Einstellung des Kanals des drahtlosen Mikrofons – nur für Modell LM-KW6530Q

– Wenn in der Nähe ein ähnliches drahtloses Gerät betrieben wird, können gegenseitige Störungen auftreten. Schalten Sie in diesem Fall mit dem Kanalwahlschalter auf einen anderen Kanal um, schalten Sie das Gerät aus und dann wieder ein.

Stellen Sie mit dem Kanalwahlschalter denselben Kanal ein. [Drahtloses Mikrofon] [Rückseite des Geräts]

Sie können den Kanal aus 10 Optionen auswählen.

Номер переключателя канала.				Номер канала
1	2	3	4
ON	OFF	OFF	OFF	CH1
OFF	ON	OFF	OFF	CH2
ON	ON	OFF	OFF	CH3
OFF	OFF	ON	OFF	CH4
ON	OFF	ON	OFF	CH5
OFF	ON	ON	OFF	CH6
ON	ON	ON	OFF	CH7
OFF	OFF	OFF	ON	CH8
ON	OFF	OFF	ON	CH9
OFF	ON	OFF	ON	CH10

Anschluss

Anschließen des Lautsprechersystems

Schließen Sie die Lautsprecher mit den Lautsprecherkabeln (im Lieferumfang enthalten) an, und achten Sie darauf, die Kabel entsprechend der Farbe der Klemmen anzuschließen. Für den besten Klang stellen Sie die Lautsprecherparameter (Abstand, Pegel usw.) ein.

Hinweise

• Stellen Sie sicher, dass die Polaritätszeichen + und - an den Klemmen des Geräts und an den Komponenten des Soundsystems übereinstimmen. Wenn die Kabel vertauscht werden, wird der Klang verzerrt und die Basswiedergabe unklar.
• Wenn Sie Lautsprecher verwenden, bei denen die maximale Belastbarkeit nicht angegeben ist, erhöhen Sie die Lautstärke vorsichtig, um die Lautsprecher nicht mit zu viel Leistung zu belasten.

Vor der Inbetriebnahme

Klang einstellen

Platzierung der Lautsprecher

Bei normaler Aufstellung verwenden Sie 6 Lautsprecher: 2 Frontlautsprecher, einen Center, zwei Surround-Lautsprecher und einen Subwoofer.

Wenn Sie eine perfekte Basswiedergabe, digitales Raumklangsystem DTS oder Dolby Digital wünschen, müssen Sie einen Tieftöner (Subwoofer) anschließen.

• Frontlautsprecher

Stellen Sie die Lautsprecher im gleichen Abstand zum Hörplatz auf. Am Hörplatz sollte der Winkel zwischen den Richtungen zu ihnen 45 Grad betragen.

• Center-Lautsprecher

Idealerweise wird der Center-Lautsprecher auf gleicher Höhe wie die Frontlautsprecher platziert. Normalerweise wird er jedoch über oder unter dem Fernseher angebracht.

• Surround-Lautsprecher

Platzieren Sie die linken und rechten Lautsprecher hinter dem Hörbereich. Diese Lautsprecher erzeugen die Bewegung des Klangs und sind für den Surround-Sound notwendig. Für beste Ergebnisse stellen Sie die Surround-Lautsprecher nicht zu weit hinter dem Hörplatz auf; sie sollten auf Ohrhöhe des Hörers oder etwas höher platziert werden. Es ist auch hilfreich, die Surround-Lautsprecher auf Wände oder die Decke zu richten, um eine bessere Klangverteilung zu erzielen.

Wenn der Raum klein ist und sich der Hörplatz in der Nähe der Rückwand befindet, installieren Sie die Surround-Lautsprecher gegenüberliegend und platzieren Sie sie 60-90 cm über den Ohren des Hörers.

• Subwoofer

An beliebiger Stelle vorne.

Beispiel für die Platzierung der Lautsprecher

Einstellen der Lautstärke

• Um die Lautstärke zu erhöhen, drehen Sie den VOLUME-Regler im Uhrzeigersinn; um die Lautstärke zu verringern, drehen Sie ihn gegen den Uhrzeigersinn.
• Um die Lautstärke zu erhöhen, drücken Sie die Taste VOLUME +; um die Lautstärke zu verringern, drücken Sie die Taste VOLUME -.

Einstellen der Klangeigenschaften

• Aktivieren des Stereo-Klangs

Es besteht die Möglichkeit, einen von vier Modi auszuwählen: Wählen Sie den gewünschten Klangcharakter mit der Taste EQUALIZER (EQ).

FLAT: linearer Frequenzgang

ROCK: Bässe und Höhen verstärkt

POP: Bässe und Höhen werden abgesenkt

CLASSIC: Wiedergabe von Orchestermusik

Hinweis

Diese Funktion ist nur im Klangmodus „BYPASS“ verfügbar.

• Kopfhöreranschluss

Stecken Sie Stereokopfhörer (6,3 mm) in den Kopfhöreranschluss.

Beim Anschluss von Kopfhörern (nicht im Lieferumfang enthalten) werden die Lautsprecher automatisch abgeschaltet.

STUMM

Um den Ton vorübergehend auszuschalten, drücken Sie diese Taste. Sie können den Ton beispielsweise ausschalten, um einen Telefonanruf entgegenzunehmen. Dabei blinkt die Anzeige „✗“ im Display.

RAUMKLANG

Aktivierung des Stereoklangs

Es besteht die Möglichkeit, einen von zwei Modi zu wählen: Drücken Sie die Taste RAUMKLANG (SURR.). SURROUND ON ↔ SURROUND OFF

Hinweis

Diese Funktion ist nur im Klangmodus „BYPASS“ verfügbar.

XDSS (Extradynamisches Akustiksystem)

Um die Bässe und Höhen hervorzuheben, drücken Sie XDSS.

- Die Anzeige „XDSS ON“ leuchtet auf.

Um die Funktion wieder aufzuheben, drücken Sie erneut XDSS.

- Die Anzeige „XDSS OFF“ leuchtet auf.

Hinweis

Diese Funktion ist nur im Klangmodus „BYPASS“ verfügbar.

Demonstrationsmodus

Wenn Sie die Taste DEMO drücken, während das System angeschlossen, aber nicht in Betrieb ist, zeigt das Display die Funktionen des Systems an. Um zum vorherigen Zustand des Systems zurückzukehren, drücken Sie die Taste erneut.

Taste für das Display-Spektrum

Durch Drücken der Taste SPECTRUM auf der Fernbedienung können Sie eine der acht Display-Paletten auswählen, die Ihnen am besten gefällt.

Vor der Inbetriebnahme

Einstellen der Uhr

1 Drücken Sie die Taste CLOCK. (Falls die Uhr eingestellt werden muss, halten Sie die Taste CLOCK mindestens 2 Sekunden lang gedrückt.) - Die Uhr beginnt zu blinken.

2 Drehen Sie den MULTI JOG DIAL, um den Anzeigemodus 12 oder 24 Stunden auszuwählen.

(12/24) ODER

(244)

3 Drücken Sie die Taste SET, um die Auswahl des Zeitformat zu bestätigen.

4 Stellen Sie den Stundenwert mit dem Drehregler MULTI JOG DIAL ein.

5 Drücken Sie die Taste SET.

6 Stellen Sie den Minutenwert mit dem Drehregler MULTI JOG DIAL ein.

7 Drücken Sie die Taste SET - auf dem Display wird die eingestellte Zeit angezeigt.

Sie können nun jederzeit die Taste CLOCK drücken, und auf dem Display wird für 5 Sekunden die aktuelle Zeit angezeigt.

Automatische Abschaltung

Mit dem SLEEP-Timer können Sie die Zeit einstellen, nach der das Gerät automatisch ausgeschaltet wird.

1 Um die Zeit bis zur Abschaltung einzustellen, drücken Sie die Taste SLEEP.

Innerhalb von 5 Sekunden wird auf dem Display SLEEP 90 angezeigt. Das bedeutet, dass das Heimkino nach 90 Minuten automatisch ausgeschaltet wird. Jedes weitere Drücken der Taste SLEEP verringert die verbleibende Zeit bis zur Abschaltung um 10 Minuten, also 80...70... usw. Stellen Sie die gewünschte Zeit bis zur Abschaltung ein.

2 Überprüfung der verbleibenden Zeit bis zur Abschaltung des Geräts.

Während die Funktion aktiv ist, drücken Sie kurz die Taste SLEEP. Innerhalb von 5 Sekunden wird auf dem Display die verbleibende Zeit bis zur Abschaltung des Heimkinos angezeigt.

Hinweis

Wenn Sie die Taste SLEEP drücken, während auf dem Display die verbleibende Zeit bis zur Abschaltung angezeigt wird, gelangen Sie erneut in den Einstellmodus des SLEEP-Timers.

Aufheben des SLEEP-Timer-Modus

Wenn Sie die Funktion beenden möchten, drücken Sie die Taste SLEEP, bis die Anzeige "SLEEP10" erscheint, und drücken Sie dann erneut einmal die Taste SLEEP, damit die Anzeige "SLEEP 10" verschwindet.

Verwendung des Mikrofons

Sie können zum Musikbegleitung singen, indem Sie ein Mikrofon an das Gerät anschließen.

1 Schließen Sie das Mikrofon (nicht im Lieferumfang enthalten) an die MIC-Buchse an.

Im Display erscheint " /". Wählen Sie die gewünschte Musik aus.

3 Singen Sie zur Begleitung. Die Mikrofonempfindlichkeit wird mit dem Regler MIC VOLUME eingestellt.

Hilfe

Karaoke kann man nicht nur singen, sondern auch aufnehmen. Siehe Abschnitt "Aufnahme".

Hinweise

• Wenn Sie das Mikrofon nicht verwenden, stellen Sie den Regler MIC auf minimale Empfindlichkeit oder trennen Sie das Mikrofon von der Buchse.
• Wenn sich das Mikrofon zu nah am Lautsprecher befindet, kann ein pfeifendes Geräusch entstehen. In diesem Fall halten Sie das Mikrofon weiter vom Lautsprecher entfernt oder verringern Sie die Empfindlichkeit mit dem Regler MIC.
• Wenn der Ton, der in das Mikrofon gelangt, zu laut ist, kann er verzerrt werden. Drehen Sie in diesem Fall den Regler MIC in Richtung der minimalen Markierung.

Verwendung des drahtlosen Mikrofons – nur für Modell LM-KW6530Q

Vor der Verwendung des drahtlosen Mikrofons entfernen Sie die hintere Abdeckung und legen Sie drei Batterien R06 (Größe AA) ein, wobei Sie die richtige Polarität beachten.

1 Schließen Sie die mitgelieferte Antenne des drahtlosen Mikrofons an (Seite 8). 2 Schalten Sie das drahtlose Mikrofon ein.

Stellen Sie den Kanal des drahtlosen Mikrofons ein (Seite 8).

Einstellung des ECHO-Effekts (Hall)

Wenn Sie möchten, können Sie bei Verwendung der Mikrofone einen Echoeffekt aufrufen.

Drücken Sie mehrmals die Taste ECHO.

ECHO-AUS→ECHO-1→ECHO-2→ECHO-3

Vor der Inbetriebnahme

Timer

Mit der TIMER-Funktion können Sie das Radio zu einer bestimmten Zeit ein- oder ausschalten, eine Radiosendung aufnehmen, die Wiedergabe von CD oder Kassette starten.

1 Drücken Sie die Taste CLOCK, um die Uhrzeit zu überprüfen.

Hinweis

Wenn die Uhr nicht eingestellt ist, funktioniert diese Funktion nicht.

2 Um in den Timer-Einstellmodus zu gelangen, drücken Sie die Taste ⭕ TIMER.

Nacheinander blinken auf dem Display die Modi: TUNER-CD-TAPE.

Hinweis

(Um eine zuvor eingestellte Timerzeit zu ändern, halten Sie die Taste ⭕ TIMER mindestens 2 Sekunden lang gedrückt.)

- Auf dem Display erscheinen die zuvor eingestellte Zeit und das Wort „⊖“.

3 Wenn der gewünschte Modus erscheint, drücken Sie die Taste SET.

1. a. Bei Auswahl der Funktion TUNER blinken auf dem Display für 3 Sekunden abwechselnd „REC“ und „PLAY“.

PLAY: Wiedergabe vom Tuner REC: Wiedergabe und Aufnahme vom Tuner

b. Wählen Sie die vorab eingestellte Sendernummer mit dem Drehregler MULTI JOG DIAL und drücken Sie dann die Taste SET an der Vorderseite.

Auf dem Display erscheint für 0,5 Sekunden die Anzeige 'ON TIME' und verschwindet dann.

1. Bei Auswahl des Modus CD oder KASSETTE erscheint auf dem Display für 0,5 Sekunden die Anzeige 'ON TIME' und verschwindet dann.

5 Stellen Sie mit dem Drehregler MULTI JOG DIAL die Einschaltstunde ein.

6 Drücken Sie die Taste SET, um die Auswahl der Einschaltstunde zu bestätigen.

7 Stellen Sie mit dem Drehregler MULTI JOG DIAL die Einschaltminute ein.

8 Drücken Sie die Taste SET, um die Auswahl der Einschaltminute zu bestätigen.

Auf dem Display erscheint für 0,5 Sekunden die Anzeige 'OFF TIME' und verschwindet dann.

9 Stellen Sie mit dem Drehregler MULTI JOG DIAL die Ausschaltstunde ein.

10 Drücken Sie die Taste SET.

11 Drehen Sie den MULTI JOG DIAL, um die Ausschaltzeit einzustellen.

12 Drücken Sie die Taste SET.

13 Stellen Sie die Lautstärke ein, indem Sie den MULTI JOG DIAL drehen.

14 Drücken Sie die Taste SET.

Die Timer-Einstellung ist abgeschlossen, und auf dem Display bleibt das Symbol "⊖" sichtbar.

15 Schalten Sie das Gerät aus.

Die ausgewählte Funktion wird automatisch zur eingestellten Zeit ein- und ausgeschaltet.

Abbrechen oder Überprüfen der Timer-Funktion

Jedes Mal, wenn Sie die Taste Ⓧ TIMER drücken, können Sie den Timer entweder aktivieren oder seine Funktion abbrechen. Sie können auch die Timer-Einstellungen überprüfen. Um den Timer zu aktivieren oder seine Einstellungen zu überprüfen, drücken Sie die Taste Ⓧ TIMER, bis auf dem Display das Wort "Ⓧ" erscheint.

Um die Timer-Funktion abzubrechen, drücken Sie die Taste ☉ TIMER, sodass das Wort "☐" auf dem Display erlischt.

Vor Beginn der Arbeit (Fortsetzung)

Kurzübersicht der Klangmodi

dts

Ermöglicht 5.1 (oder 6) diskrete Kanäle hochwertiger digitaler Klangwiedergabe von DTS-Programmquellen wie Laserdiscs, DVDs und CDs usw. Das DTS Digital Surround System bietet bis zu 6 Kanäle transparenter Klangwiedergabe (d. h. Wiedergabe, die identisch mit der Originalquelle ist) und erzeugt ein Klangfeld von besonderer Klarheit in jede Richtung innerhalb von 360 Grad.

"DTS" und "DTS Digital Surround" sind eingetragene Warenzeichen der Digital Theater Systems, Inc.

DIGITAL

Das Dolby-Digital-Format ermöglicht bis zu 5.1 Kanäle digitalen Raumklangs von Dolby-Digital-Programmquellen. Wenn Sie eine Laserdisk mit dem Symbol „“ auf einem DVD-System abspielen, können Sie sogar eine bessere Klangqualität, eine größere räumliche Auflösung und einen größeren Dynamikbereich erzielen.

PROLOGIC II

Das Dolby-Pro-Logic-II-System erzeugt aus einer Zweikanalquelle fünf Ausgangskanäle, wobei in jedem Kanal der gesamte Frequenzbereich wiedergegeben wird. Dies wird mit einem verbesserten, besonders reinen Matrix-Decoder mit natürlichem Klang erreicht, der die räumlichen Eigenschaften der Originalaufnahme extrahiert, ohne neue Klänge oder Klangfärbungen hinzuzufügen.

Modus MOVIE (Kino):

Der Kinomodus wird beim Ansehen von Fernsehsendungen mit Stereoton und allen Programmen mit Dolby-Surround-Codierung verwendet. In diesem Modus wird eine Richtwirkung des Schallfelds erzeugt, die in der Qualität dem Klang eines diskreten 5.1-Kanalsystems nahekommt.

BYPASS

Audioausgänge der vorderen linken und rechten Lautsprecher sowie des Subwoofers.

Klangmodus DVD VCD2.0 VCDL1 CD

Sie können das Raumklangsystem nutzen, indem Sie einfach eine der vorprogrammierten Tasten entsprechend dem Programm auswählen, das Sie hören möchten.

Sie haben eine DVD eingelegt

Durch Drücken der Taste AUDIO auf der Fernbedienung während der Wiedergabe können Sie den digitalen Audioausgangsmodus ändern.

Obwohl die Inhalte der DVD-Menüs auf verschiedenen Discs unterschiedlich sind, finden Sie im Folgenden Erklärungen zu den wichtigsten Aktionen, wenn solche Optionen verfügbar sind.

a) Wenn Sie 2 Kanäle auswählen (z. B. 📄️ 🐎 🐎 🐎 🐎 🐎 🐎 🐎) Drücken Sie mehrmals die Taste „AUDIO“ (Audio) und anschließend mehrmals die Taste „SOUND“ (Klang).

b) Wenn Sie 5.1 Kanäle auswählen (z. B. 📄 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎 🐎

Auf dem Bildschirm „🔍“ des Fernsehers erscheint das Symbol. - Das Symbol „BYPASS“ (Umgehung) ist nur im Displayfenster sichtbar.

Wenn eine Video-CD eingelegt ist.

Bei jedem Drücken der Taste „SOUND“ (Ton) ändert sich der Tonmodus der Video-CD im Displayfenster in folgender Reihenfolge:

BYPASS → STUDIO → CLUB → HALL → THEATER 1 → CHURCH → PL II MOVIE → BYPASS...

Hinweis

Wenn Sie im Tonmodus BYPASS (Umgehung) durch Drücken der Taste „SOUND“ (Ton) auswählen, drücken Sie die Taste „AUDIO“ (Audio). Auf dem Fernsehbildschirm werden die Tonkanäle angezeigt: links, rechts und Stereo.

Wenn eine CD eingelegt ist

Bei jedem Drücken der Taste „SOUND“ (Ton) ändert sich der Tonmodus der Audio-CD im Displayfenster in folgender Reihenfolge:

BYPASS → STUDIO → CLUB → HALL → THEATER 1 → CHURCH → PL II MOVIE → BYPASS...

Hinweis

• Der ursprüngliche Klangmodus für DVD ist BYPASS.
• Das Kodierungsformat des Programms kann durch einen Blick auf die Verpackung bestimmt werden.
• Discs mit dem 📂-System tragen ein Etikett mit dem folgenden Logo.
• Programme, die im 📄️ 🐎🐎 🐎🐎-System kodiert sind, tragen ein Etikett mit dem folgenden Logo.
• Discs im DTS Digital Surround-System sind mit den Buchstaben DTS gekennzeichnet.

Hinweis

Wenn Sie Titel mit einer Abtastrate von 96 kHz abspielen, werden die Ausgangssignale auf eine Abtastrate von 48 kHz umgewandelt.

Vor der Inbetriebnahme

Vorsicht:

Bevor Sie die Fernbedienung verwenden, drücken Sie die Taste KARAOKE/DVD und wählen Sie das Gerät für den Betrieb aus.

Allgemeine Beschreibung

In dieser Anleitung finden Sie die grundlegenden Anweisungen zur Bedienung des Geräts. Die Verwendung einiger DVD-Karaoke-Geräte kann geringfügig abweichen. Darüber hinaus unterstützen einige Discs möglicherweise nicht alle Funktionen. In diesem Fall erscheint auf dem Fernsehbildschirm das Symbol ⚙️, das bedeutet, dass diese Funktion vom Gerät oder der Disc nicht unterstützt wird.

Bildschirmmenü

Auf dem Fernsehbildschirm können allgemeine Informationen zur Wiedergabe angezeigt werden. Einige Menüpunkte können abweichen.

Verwendung des Bildschirmmenüs

Drücken Sie während der Wiedergabe die Taste DISPLAY.

Drücken Sie ▲ / ▼, um einen Punkt auszuwählen. Der ausgewählte Punkt wird hervorgehoben.

Drücken Sie ◀ / ▶, um den Wert eines Punktes zu ändern. Zum Ändern numerischer Werte (z. B. der Titelnummer) können Sie auch die Zifferntasten verwenden. Einige Punkte erfordern das Drücken von SELECT/ENTER, um die Änderung zu bestätigen.

Symbole im Statusfeld

Titelwiederholung

Wiederholen Sie die Sequenz

Wiedergabe ab der letzten Position fortsetzen Aktion verboten oder nicht möglich

Hinweise

• Bei der Wiedergabe einiger Discs sind möglicherweise nicht alle Punkte im Bildschirmmenü vorhanden.
• Wenn innerhalb von 10 Sekunden keine Taste gedrückt wird, verschwindet das Bildschirmmenü.

Beispiel: Anzeige von Informationen auf dem Bildschirm bei der Wiedergabe einer DVD-Video-Disc

Пункт		Функция (Для выбора нажмите ▲/▼)	Метод выбора
Номер заголовка		Показывает номер текущего раздела и позволяет перейти к указанному разделу.	◀/▶ или цифровые кнопки, SELECT/ENTER
Номер части		Показывает номер текущего раздела и позволяет перейти к указанной главе.	◀/▶ или цифровые кнопки, SELECT/ENTER
Поиск по времени воспроизведения		Показывает время от начала воспроизведения, позволяет вернуться к указанному времени.	Цифровые кнопки, SELECT/ENTER
Язык аудио режим цифрового аудиовыхода		Показывает текущий язык звукового сопровождения, метод кодирования и количество каналов и позволяет изменить эти параметры.	◀/▶ или AUDIO
Язык субтитров		Показывает текущий язык субтитров и позволяет его изменить.	◀/▶ SUBTITLE
Ракурс		Показывает номер текущего ракурса, общее число ракурсов и позволяет перейти к заданному ракурсу.	◀/▶ ANGLE
Звук		Показывает текущий звуковой режим ежим и позволяет его изменить.	◀/▶ или SOUND

Beispiel: Anzeige von Informationen auf dem Bildschirm bei der Wiedergabe einer Video-Disc

Пункт		Функция (Для выбора нажмите ▲/▼)	Метод выбора
Номер трека		Показывает номер текущей дорожки и номер нужной дорожки.	◀/▶ или цифровые, затем, SELECT/ENTER
Время		Показывает время от начала воспроизведения (без возможности изменения)	-
Аудиоканал		Отображает текущий режим звуковоспроизведения [СТЕРЕО, ЛЕВЫЙ, ПРАЫЙ, только PRO LOGIC режим стерео] и выбрать требуемыйзвуковой канал.	◀/▶AUDIO
Звук		Показывает текущий звуковой режим и позволяет его изменить.	◀/▶ или SOUND

Vor der Inbetriebnahme

Grundeinstellungen

Über das Einstellungsmenü können Sie die Einstellungen verschiedener Elemente, z. B. Bild und Ton, ändern. Sie können auch die Sprache der Untertitel und des Einstellungsmenüs festlegen. Alle Elemente des Einstellungsmenüs werden auf den Seiten 15 bis 18 ausführlich erläutert.

So blenden Sie das Menü ein und aus: Drücken Sie die Taste SETUP, um das Menü anzuzeigen. Wenn Sie die Taste SETUP erneut drücken, kehren Sie zum vorherigen Bildschirm zurück.

So wechseln Sie zur nächsten Ebene:

Drücken Sie auf der Fernbedienung die Taste ▶.

So wechseln Sie zur vorherigen Ebene:

Drücken Sie auf der Fernbedienung die Taste ◀.

Allgemeine Hinweise zur Verwendung des Menüs

1 Drücken Sie SETUP.

Das Einstellungsmenü erscheint.

2 Wählen Sie die gewünschte Option mit den Tasten ▲ / ▼ und drücken Sie dann ▶, um zur zweiten Ebene zu gelangen.

Auf dem Bildschirm werden die aktuelle Einstellung für das ausgewählte Element sowie mögliche alternative Einstellungen angezeigt.

3 Verwenden Sie die Tasten ▲ / ▼, um die zweite gewünschte Option auszuwählen, und drücken Sie dann ▶, um zur dritten Ebene zu gelangen.

4 Verwenden Sie die Tasten ▲ / ▼, um die gewünschte Einstellung auszuwählen, und drücken Sie dann SELECT/ENTER, um die Auswahl zu bestätigen.

Für einige Elemente sind zusätzliche Schritte erforderlich.

5 Drücken Sie SETUP oder PLAY, um das Einstellungsmenü zu verlassen.

SPRACHE

OSD

Wählen Sie die Sprache für das Einstellungsmenü und die Bildschirmanzeige.

Audio-Disc / Disc-Untertitel / DVD-Disc-Menü

Wählen Sie die Sprache für den Audio-Track (Audio-Disc), die Disc-Untertitel und das Disc-Menü.

Original: Entspricht der Originalsprache, in der die Disc aufgenommen wurde.

Sonstiges: Um eine andere Sprache zu wählen, geben Sie den 4-stelligen Sprachcode über die Zifferntasten ein. Eine Liste der Sprachcodes finden Sie auf Seite 33. Wenn Sie versehentlich eine falsche Sprache gewählt haben, drücken Sie CLEAR auf der Fernbedienung.

ANZEIGE

TV-Modi DVD

4:3: Wählen Sie diese Option, wenn ein Standardfernseher 4:3 angeschlossen ist. 16:9: Wählen Sie diese Option, wenn ein Breitbildfernseher 16:9 angeschlossen ist.

DVD-Anzeigemodi

Die Einstellung des Anzeigemodus funktioniert nur, wenn unter TV Aspect die Option "4:3" eingestellt ist.

Letterbox: Das Breitbild wird mit schwarzen Balken oben und unten auf dem Bildschirm angezeigt.

Panscan: Das Breitbild wird auf dem gesamten Bildschirm angezeigt, wobei Teile, die nicht auf den Bildschirm passen, abgeschnitten werden.

Progressivscan (Progressive Scan) DVD

Video mit progressivem Scan bietet die beste Bildqualität mit minimalem Flimmern. Wenn Sie die Komponentenvideoanschlüsse für den Anschluss an einen Fernseher oder Monitor verwenden, der progressive Scan-Signale unterstützt, aktivieren Sie den progressiven Scan.

So aktivieren Sie den progressiven Scan:

Schließen Sie den Komponentenausgang des DVD-Players an den Eingang Ihres Monitors/Fernsehers an und stellen Sie Ihren Fernseher oder Monitor auf den Komponenteneingang ein.

1. Wählen Sie im Menü ANZEIGE die Option "Progressivscan" und drücken Sie die Taste ▶.
2. Wählen Sie mit den Tasten ▲/▼ die Einstellung "Ein".
3. Drücken Sie zur Bestätigung SELECT/ENTER. Ein Bestätigungsmenü erscheint.
4. Bei der Anzeige des Bestätigungsmenüs auf dem Bildschirm ist standardmäßig die Option Abbrechen hervorgehoben. Verwenden Sie die Tasten ◀/▶, um die Option Eingabe hervorzuheben.
5. Wenn Sie "Eingabe" drücken, wechselt der Player in den progressiven Abtastmodus.

Achtung

Sobald Sie die Einstellungen für die progressive Abtastung vorgenommen haben, erscheint das Bild nur auf einem Fernseh- oder Monitorbildschirm, der mit progressiver Videoabtastung kompatibel ist. Wenn Sie versehentlich die Option "Ein" für den Befehl Progressive Scan ausgewählt haben, müssen Sie das Gerät ausschalten und wieder einschalten.

1) Entnehmen Sie alle Discs aus dem Gerät und schließen Sie das Disc-Fach. Stellen Sie sicher, dass auf dem Display "NO DISC" erscheint. 2) Drücken Sie die Taste STOP (■) und halten Sie sie fünf Sekunden lang gedrückt. Danach werden die Standardparameter für das Videoausgangssignal wiederhergestellt, und das Bild erscheint wieder auf einem normalen analogen Fernseher oder Monitor.

Vor der Inbetriebnahme

AUDIO

Jede DVD hat verschiedene Optionen für die Audioausgabe. Stellen Sie die AUDIO-Optionen für den Player entsprechend dem Typ Ihres Audiosystems ein.

Dolby Digital / DTS / MPEG DVD

Bitstream: Wählen Sie die Einstellung "Bitstrom", wenn Sie den digitalen Ausgang DIGITAL OUT des DVD-Players an einen Verstärker oder ein anderes Gerät mit Dolby Digital-, DTS- oder MPEG-Decoder anschließen.

PCM: Wählen Sie diese Einstellung, wenn Sie einen zweikanaligen digitalen Stereoverstärker anschließen. DVDs, die mit Dolby Digital, DTS oder MPEG codiert sind, werden automatisch auf ein zweikanaliges PCM-Audiosignal heruntergemischt.

DVD-Abtastfrequenz

Wenn Ihr Receiver oder Verstärker KEINE Signale mit 96 kHz unterstützt, wählen Sie die Einstellung 48 kHz. Bei dieser Einstellung wandelt das Gerät alle 96-kHz-Signale automatisch in 48-kHz-Signale um, damit Ihr System sie dekodieren kann. Wenn Ihr Receiver oder Verstärker mit 96-kHz-Signalen arbeiten kann, wählen Sie die Einstellung 96 kHz. Wenn diese Einstellung gewählt ist, leitet das Gerät die Signale jedes Typs ohne weitere Verarbeitung durch.

Um die Fähigkeiten Ihres Verstärkers zu ermitteln, lesen Sie in dessen Dokumentation nach.

Lautsprecher-Setup 5.1 DVD

Wählen Sie die Lautsprechereinstellungen, einschließlich Lautstärkebalance oder Entfernungen, oder testen Sie die Lautsprechereinstellungen.

Die Lautsprechereinstellungen gelten nur bei Verwendung des analogen Mehrkanalausgangs.

Lautsprecher-Setup

Gehen Sie wie folgt vor, um den eingebauten 5.1-Kanal-Dolby-Surround-Decoder einzustellen.

1. Drücken Sie die Taste SETUP. Das Setup-Menü erscheint.
2. Wählen Sie mit den Tasten ▲ / ▼ die Option AUDIO und drücken Sie dann ▶, um zur zweiten Ebene zu gelangen.
3. Wählen Sie mit den Tasten ▲ / ▼ die Option Lautsprecher-Setup und drücken Sie die Taste ▶, um zur dritten Ebene zu gelangen. "Auswählen" wird hervorgehoben.
4. Drücken Sie die Taste SELECT/ENTER. Daraufhin erscheint das Menü für das 5.1-Lautsprecher-Setup.
5. Wählen Sie mit den Tasten ◀ / ▶ den gewünschten Lautsprecher.
6. Stellen Sie seine Parameter mit den Tasten ▲ / ▼ / ◀ / ▶ ein.
7. Drücken Sie SELECT/ENTER, um die Auswahl zu bestätigen. Danach kehren Sie zum vorherigen Menü zurück.

Lautsprecher

Wählen Sie den Lautsprecher, dessen Parameter Sie einstellen möchten. [Frontlautsprecher (links), Frontlautsprecher (rechts), Center-Lautsprecher, Subwoofer, Surround-Lautsprecher (links) oder Surround-Lautsprecher (rechts)]

Größe

Drücken Sie ◀ / ▶, um den Modus einzustellen: Groß, Klein oder Kein.

• Sie können die Größe der vorderen L/R-Lautsprecher aus den Optionen „Large“ (groß) oder „Small“ (klein) wählen. • Die Größe des Subwoofers kann aus „Large“ (groß) oder „None“ (kein Subwoofer) gewählt werden.
• Sobald die Größe des Center- und der hinteren L/R-Lautsprecher gewählt wurde, können die Einstellungen nicht mehr geändert werden.
• Wenn Sie ein Lautsprechersystem mit einer unteren Grenzfrequenz von 100 Hz oder weniger angeschlossen haben, wählen Sie „Large“ in der Liste „Front L/R Speaker“. Die Größe des Subwoofers wird automatisch auf „None“ gesetzt.
• Wenn Sie ein Lautsprechersystem ohne tiefe Frequenzen unter 100 Hz angeschlossen haben, wählen Sie „Small“ in der Liste „Front L/R Speaker“. In diesem Fall wird die Größe des Subwoofers automatisch auf „Large“ gesetzt. Wenn Sie jedoch keinen Subwoofer angeschlossen haben, wählen Sie immer „Large“ in der Liste „Front L/R Speaker“.

Lautstärke

Verwenden Sie die Tasten ◀ / ▶, um den Pegel des ausgewählten Lautsprechers einzustellen (von -5 dB bis +5 dB).

Entfernung

Nach dem Anschluss der Lautsprecher an Ihren DVD-Player muss der Abstand eingestellt werden, den der Schall zurücklegt, bevor er die Hörposition erreicht. Dadurch wird sichergestellt, dass der Schall von jedem Lautsprecher gleichzeitig beim Hörer ankommt. Verwenden Sie die Tasten ◀ / ►, um den Abstand zum ausgewählten Lautsprecher einzustellen.

Test

Wählen Sie „All“, um jeden Lautsprecher zu testen.

Stellen Sie die Lautstärke so ein, dass sie der Lautstärke der Testsignale aus dem Systemspeicher entspricht.

(Wenn die Größe in der Liste „Front L/R Speaker“ auf „Large“ eingestellt ist, bedeutet dies, dass der Subwoofer nicht verfügbar ist.)

Vorne links → Mitte → Vorne rechts → Hinten rechts → Hinten links → Subwoofer

Die Lautstärke kann während des Testtons eingestellt werden, indem Sie zuerst mit den Tasten ▲ / ▼ den Parameter Volume (Lautstärke) oder Speaker (Lautsprecher) auswählen und dann mit den Tasten ◀ / ▶ die Lautstärke oder den Lautsprecher so einstellen, dass die Lautstärke aller Lautsprecher von der Hörposition aus gleich erscheint.

Vor der Inbetriebnahme

SPERREN

DVD-Rating

Einige Filme enthalten Szenen, die für Kinder nicht geeignet sind. Viele dieser Discs enthalten Informationen zur Kindersicherung, die auf die gesamte Disc oder auf bestimmte Szenen auf der Disc angewendet werden. Je nach Land haben Filme und Szenen eine Bewertung von 1 bis 8. Einige Discs bieten alternativ akzeptablere Szenen an.

Die Kindersicherungsfunktion ermöglicht es Ihnen, den Zugriff auf Szenen zu blockieren, deren Bewertung unter dem von Ihnen eingegebenen Wert liegt. So können Sie verhindern, dass Kinder Material ansehen, das Sie für sie ungeeignet halten.

1 Wählen Sie im Menü SPERREN die Option "Rating" und drücken Sie dann die Taste ▶.

2 Um auf Rating, Passwort und Ländercode zugreifen zu können, müssen Sie den von Ihnen festgelegten vierstelligen Sicherheitscode eingeben.

Wenn Sie noch keinen Sicherheitscode eingegeben haben, werden Sie vom System dazu aufgefordert.

Geben Sie den vierstelligen Code ein und drücken Sie SELECT/ENTER. Geben Sie ihn zur Bestätigung erneut ein und drücken Sie SELECT/ENTER. Wenn Sie vor dem Drücken von SELECT/ENTER einen Fehler gemacht haben, drücken Sie die Taste CLEAR.

3 Wählen Sie mit den Tasten ▲ / ▼ eine Bewertung von 1 bis 8.

Bewertung 1-8: Die Bewertung "eins" (1) hat die maximale Anzahl von Einschränkungen, und die Bewertung "acht" (8) ist am wenigsten einschränkend. Freigeben

Wenn Sie "Freigeben" wählen, wird die Kindersicherung deaktiviert und die Discs werden ohne Einschränkungen vollständig abgespielt.

Hinweise:

Wenn Sie für den Player eine bestimmte Bewertung festgelegt haben, werden alle Szenen von Discs mit derselben oder einer niedrigeren Bewertung abgespielt. Szenen mit einer höheren Bewertung werden nicht abgespielt, es sei denn, auf der Disc gibt es eine alternative Szene. Die alternative Szene muss dieselbe oder eine niedrigere Bewertung haben. Wenn keine zulässigen alternativen Szenen gefunden werden, wird die Wiedergabe gestoppt. Um eine solche Disc abzuspielen, müssen Sie das vierstellige Passwort eingeben oder die Bewertungsstufe ändern.

4 Drücken Sie SELECT/ENTER, um Ihre Altersfreigabe-Auswahl zu bestätigen, und drücken Sie dann SETUP, um das Menü zu verlassen.

Passwort

Sie können ein Passwort eingeben oder ändern.

1. Wählen Sie im Menü SPERREN die Option "Passwort" und drücken Sie die Taste ▶.
2. Führen Sie Schritt 2 wie links gezeigt aus (Altersfreigabe). Das Element "Ändern" oder "Neu" wird hervorgehoben.
3. Geben Sie einen neuen Code aus vier Zeichen ein und drücken Sie dann SELECT/ENTER. Geben Sie ihn zur Bestätigung erneut ein.
4. Drücken Sie SETUP, um das Menü zu verlassen.

Wenn Sie Ihren Sicherheitscode vergessen haben

Wenn Sie Ihren Sicherheitscode vergessen haben, können Sie ihn mit dem folgenden Verfahren löschen.

1 Geben Sie im Setup-Menü die 6-stellige Zahl „210499“ ein, und der Sicherheitscode wird zurückgesetzt. 2 Geben Sie einen neuen Code ein, wie oben beschrieben.

Hinweis

Wenn auf dem Fernsehbildschirm „ICHUE NASTAYU ■ ■ ■ ■“ erscheint, drücken Sie die Taste STOP (■) und dann die Taste SETUP, um zum Hauptmenü zu gelangen.

Ländercode (DVD)

Geben Sie den Ländercode / die Regionskennung ein, deren Standards für die Bewertung der DVD-Videodisc verwendet wurden. Eine Liste der Codes finden Sie im Referenzteil.

1 Wählen Sie im Menü SPERREN die Option "Ländercode" und drücken Sie dann ▶. 2 Führen Sie Schritt 2 wie links gezeigt aus (Altersfreigabe). 3 Wählen Sie das erste Zeichen mit den Tasten ▲ / ▼. 4 Bewegen Sie den Cursor mit der Taste ▶ und wählen Sie dann das zweite Zeichen mit den Tasten ▲/▼. 5 Drücken Sie SELECT/ENTER, um Ihre Ländercode-Auswahl zu bestätigen.

Vor Arbeitsbeginn

ANDERE

PBC VCD

Ein- und Ausschalten der Wiedergabesteuerung (PBC).

Ein: Video-CDs mit PBC werden gemäß PBC abgespielt.

Aus: Video-CDs mit PBC werden wie Audio-CDs abgespielt.

DivX(R) DivX-Registrierung

Der Registrierungscode für die Digital-Rights-Management-Technologie (DRM) von DivX kann nur für Ihr eigenes Gerät angezeigt werden.

Der Registrierungscode wird für den Video-On-Demand-Dienst (VOD) verwendet. Sie können eine verschlüsselte Filmdatei kaufen oder ausleihen.

Hinweise:

Wenn Sie eine DivX-VOD-Datei ausleihen, gibt es einige Hinweise zu den unten stehenden Einstellungen für die Wiedergabebeschränkungen.

- Die Anzahl der Bilder, die Sie in der Datei ansehen können, wird angezeigt.

- Die Leihfrist läuft ab.

- Ein Autorisierungsfehler wird angezeigt.

Verwendung von DVD und Video-CD

Wiedergabe von DVDs und Video-CDs

Einstellen der Wiedergabe

• Schalten Sie den Fernseher ein und wählen Sie den Videoeingang, der dem Center entspricht.
• Audiosystem: Schalten Sie das Audiosystem ein und wählen Sie den Eingang, über den es mit dem Center verbunden ist.

1 Drücken Sie die Taste CD OPEN/CLOSE, um das Disc-Fach zu öffnen.

2 Legen Sie die Disc mit der beschrifteten Seite nach oben in das Fach ein.

Disc 1 Disc 2

• Wiedergabe einer oder zwei Discs Legen Sie die Discs in die Fächer 1 und 2.
• Wiedergabe von drei Discs Nachdem Sie zwei Discs eingelegt haben, drücken Sie die Taste DISK SKIP, um die Fächer zu drehen. Legen Sie die nächste Disc in Fach 3.

3 Drücken Sie die Taste CD OPEN/CLOSE, um das Disc-Fach zu schließen. Die Wiedergabe beginnt automatisch. Wenn die Wiedergabe nicht beginnt, drücken Sie PLAY. In einigen Fällen erscheint das Disc-Menü auf dem Bildschirm.

Wenn das Disc-Menü erscheint

Beim Laden einer DVD oder Video-CD mit Menü erscheint das Disc-Menü automatisch auf dem Bildschirm.

DVD

Wählen Sie mit den Tasten ▲ / ▼ / ◀ / ▶ einen Titel oder ein Kapitel aus und drücken Sie SELECT/ENTER, um die Wiedergabe zu starten. Drücken Sie TITLE oder MENU, um das Menü erneut anzuzeigen.

VCD

Wählen Sie den Titel mit den Zifferntasten aus. Drücken Sie RETURN, um zum Menü zurückzukehren. Menüansicht und Verfahren zur Auswahl von Menüpunkten können je nach Disc variieren. Befolgen Sie die Anweisungen für das jeweilige Menü. Sie können die PBC-Funktion (Wiedergabesteuerung) auch deaktivieren. Details finden Sie auf Seite 18.

Hinweise

– Wenn die Kindersicherung aktiviert ist und die Disc eine unzulässige Freigabe hat, müssen Sie zur Autorisierung der Disc einen 4-stelligen Code eingeben (siehe Abschnitt „Kindersicherung“ auf Seite 17). – Eine DVD kann einen Regionalcode enthalten. Der Player gibt keine Discs aus anderen Regionen wieder. Der Regionalcode für dieses Gerät ist 5.

Verwendung von DVD und Video-CD

Grundfunktionen

Hinweis

Sofern nicht anders angegeben, werden alle beschriebenen Vorgänge mit der Fernbedienung ausgeführt. Einige Vorgänge können über das Einstellungsmenü ausgeführt werden.

Wechseln zu einem anderen DVD-Titel

Wenn die Disc mehrere Titel enthält, können Sie einen anderen Titel/eine andere Gruppe auswählen. Drücken Sie im Stoppmodus die Taste DISPLAY (Anzeige) und dann die entsprechende Ziffer (0-9) oder navigieren Sie mit den Tasten ◀ / ► zu einem anderen Titel/einer anderen Gruppe. Sie können die Wiedergabe eines beliebigen Titels starten, indem Sie im Stoppmodus die Titelnummer eingeben.

Wechseln zu einem anderen Kapitel/

Titel (Track) DVD VCD DivX

Wenn die Disc mehrere Kapitel oder Titel enthält, können Sie wie unten gezeigt ein anderes Kapitel/einen anderen Titel auswählen:

• Drücken Sie während der Wiedergabe kurz die Taste SKIP (Überspringen) ◀◀◀ oder ▶▶, um zum nächsten Kapitel/Titel zu springen oder zum Anfang des aktuellen Kapitels/Titels zurückzukehren.
• Drücken Sie die Taste SKIP ◀◀◀ zweimal kurz, um zum vorherigen Kapitel/Titel zu springen.
• Um während der DVD-Wiedergabe direkt zu einem Kapitel zu springen, drücken Sie die Taste DISPLAY und wählen Sie mit ▲ / ▼ das Kapitel-/Titel-Symbol. Geben Sie dann die Kapitel-/Titelnummer ein oder verwenden Sie ◀ / ▶.

Suche DVD VCD DivX

1 Drücken Sie während der Wiedergabe ◀◀ oder ▶▶. Der Player wechselt in den Suchmodus „SEARCH“. 2. Drücken Sie ◀◀ oder ▶▶ wiederholt, um die gewünschte Geschwindigkeit zu wählen. DVD: X2, X4, X8, X16, X100 DivX/Video-CD: X2, X4, X8, X16 3. Drücken Sie die Taste „PLAY“ (Wiedergabe), um den Suchmodus zu verlassen.

Standbild und

Einzelbildwiedergabe DVD VCD

DivX

1 Drücken Sie während der Wiedergabe die Taste PAUSE/STEP auf der Fernbedienung. Der Player wechselt in den Pausenmodus. 2 Drücken Sie die Taste PAUSE/STEP im Pausenmodus erneut, um das Bild einzeln weiterzuschalten. 3 Drücken Sie die Taste „PLAY“ (Wiedergabe), um die Einzelbildwiedergabe zu beenden.

Zeitlupenwiedergabe DVD VCD

1 Drücken Sie während der Wiedergabe die Taste „PAUSE/STEP“ (Pause/Schritt) auf der Fernbedienung. Der Player wechselt in den Zeitlupenmodus „SLOW“. 2 Verwenden Sie die Tasten „REV./FWD“ (◀◀/▶▶), um die gewünschte Geschwindigkeit zu wählen: ◀1/2, ◀1/4, ◀1/8 oder ◀1/16 (rückwärts – nur DVD) oder ▶1/2, ▶1/4, ▶1/8 oder ▶1/16 (vorwärts). 3 Drücken Sie die Taste „PLAY“ (Wiedergabe), um zur normalen Wiedergabe zurückzukehren.

Hinweis.

Bei Video-CDs ist die Zeitlupenwiedergabe in Rückwärtsrichtung nicht möglich.

Wiederholung DVD VCD DivX

Folgende Wiedergabemodi sind möglich: Titel/Kapitel/alle/Spur.

Drücken Sie während der Wiedergabe die Taste REPEAT (Wiederholung), um den gewünschten Wiederholungsmodus zu wählen.

DVD-Video-Discs – Kapitel/Titel wiederholen/Wiederholung aus

• Kapitel: Das aktuelle Kapitel wird wiederholt. • Titel: Der Titel, der dem aktuellen Titel entspricht, wird wiederholt.
• Aus: keine Wiederholungswiedergabe.

DivX/Video-CDs – Titel/gesamter Inhalt/Wiederholung aus

• Titel: Der aktuelle Titel wird wiederholt. – Alle: Alle Titel auf der Disc werden wiederholt. • Aus: keine Wiederholungswiedergabe.

Hinweis

– Um die Wiederholungsfunktion bei einer Video-CD (Video CD) mit PBC zu verwenden, müssen Sie PBC (Wert Off) im Einstellungsmenü deaktivieren (siehe "PBC" auf Seite 18).

Verwendung von DVD und Video-CD

Grundfunktionen (Fortsetzung)

Wiederholung A-B DVD VCD

Um einen beliebigen Abschnitt wiederholt abzuspielen:

1 Drücken Sie die Taste A-B am Startpunkt. Auf dem Fernsehbildschirm erscheint kurz das Symbol "A -". 2 Drücken Sie die Taste A-B erneut am Endpunkt. Auf dem Fernsehbildschirm erscheint kurz das Symbol "A - B", danach beginnt die wiederholte Wiedergabe der Sequenz. 3 Um die Wiederholung abzubrechen, drücken Sie die Taste A-B.

Suche nach Wiedergabezeit

DVD VCD

Mit dieser Funktion können Sie die Wiedergabe zu einer bestimmten Zeit ab Beginn der Disc starten.

1 Drücken Sie während der Wiedergabe die Taste DISPLAY. Auf dem Bildschirm erscheint das Bildschirmmenü. Im Fenster Time Search wird die Zeit ab Beginn der aktuellen Disc angezeigt. 2 Wählen Sie innerhalb von 10 Sekunden das Symbol Time Search im Bildschirmmenü mit den Tasten ◀/▶ aus. Im Fenster Time Search wird "-:-:-" angezeigt. 3 Geben Sie innerhalb von 10 Sekunden die Startzeit mit den Zifferntasten ein. Geben Sie Stunden, Minuten und Sekunden ein. Bei Eingabefehlern drücken Sie die Taste CLEAR, um die Eingabe zu löschen. Geben Sie dann die korrekten Werte ein. 4 Drücken Sie innerhalb von 10 Sekunden die Taste SELECT/ENTER, um die eingegebene Zeit zu bestätigen. Bei Eingabe eines ungültigen Werts setzt der Player die Wiedergabe an der aktuellen Position fort.

Speicher der letzten Einstellung DVD

Das Gerät speichert die Benutzereinstellungen für die zuletzt betrachtete Disc.

Die Einstellungen bleiben auch bei entnommener Disc und ausgeschaltetem Gerät im Speicher. Wenn eine Disc eingelegt wird, für die bereits Einstellungen gespeichert sind, werden diese automatisch verwendet.

Hinweise

Wenn Sie den Receiver ausgeschaltet haben, bevor Sie die Wiedergabe gestartet haben, gehen diese Einstellungen verloren.

Weitere DVD-Funktionen

Überprüfen des DVD-Inhalts: Menü

DVDs können Menüs für den Zugriff auf zusätzliche Funktionen enthalten. Drücken Sie MENU, um das Disc-Menü auf dem Bildschirm anzuzeigen. Wählen Sie dann mit den Zifferntasten den gewünschten Menüpunkt aus.

Sie können den gewünschten Punkt auch mit den Tasten ▲/▼/◀/► markieren und mit SELECT/ENTER bestätigen.

DVD-Titelmenü

1. Drücken Sie die Taste TITLE. Wenn der aktuelle Titel ein Menü enthält, erscheint das Titelmenü auf dem Bildschirm. Andernfalls erscheint das Disc-Menü. 2. Das Titelmenü kann eine Liste der Kamerawinkel, Audiosprachen, Untertitel und Kapitel des Titels enthalten. 3. Um das Menü vom Bildschirm zu entfernen, drücken Sie erneut die Taste TITLE.

DVD-Disc-Menü

Drücken Sie die Taste MENU.

Das Disc-Menü erscheint auf dem Bildschirm.

Kamerawinkel bei DVD

Wenn die Disc Aufnahmen von verschiedenen Kameras enthält, blinkt das Bild des Winkels auf dem Display. Sie können dann den Kamerawinkel für die Wiedergabe auswählen.

Drücken Sie ANGLE, um den gewünschten Kamerawinkel auszuwählen.

Die Nummer des ausgewählten Kamerawinkels erscheint auf dem Bildschirm.

Ändern der Sprache der Tonbegleitung

DVD

Drücken Sie während der Wiedergabe die Taste AUDIO, um eine andere Sprache für die Tonbegleitung auszuwählen.

Wechseln des DVD-Tonkanals

Drücken Sie während der Wiedergabe wiederholt die Taste „AUDIO“, um verschiedene Tonkanäle zu hören (Stereo, links oder rechts).

DVD-Untertitel

Drücken Sie während der Wiedergabe die Taste SUBTITLE, um eine andere Untertitelsprache auszuwählen.

Hinweis

Wenn auf dem Bildschirm das Symbol 🚪 erscheint, wird diese Funktion von der DVD nicht unterstützt.

Verwendung von Audio-CDs und MP3/WMA-Discs

Wiedergabe von Audio-CDs und MP3/

WMA-Discs CD MP3 WMA

Das System unterstützt die Wiedergabe von MP3/WMA-Dateien, die auf CD-ROM, CD-R oder CD-RW aufgezeichnet wurden.

Audiо-Discs

Nach dem Einlegen einer Audio-Disc erscheint auf dem Fernsehbildschirm ein Menü. Wählen Sie mit den Tasten ▲/▼ den gewünschten Titel und drücken Sie dann PLAY oder SELECT/ENTER, um die Wiedergabe zu starten.

MP3 / WMA

1. Wählen Sie mit den Tasten ▲/▼ ein Verzeichnis aus und drücken Sie SELECT/ENTER, um dessen Inhalt anzuzeigen.
2. Wählen Sie mit den Tasten ▲/▼ den gewünschten Titel und drücken Sie dann PLAY oder SELECT/ENTER. Die Wiedergabe beginnt.

Hinweis

• Wenn Sie sich in der Dateiliste des MP3/WMA-Menüs befinden und zur Verzeichnisliste zurückkehren möchten, markieren Sie mit den Tasten ▲/▼ 📄 und drücken Sie SELECT/ENTER.
• Drücken Sie MENU, um zur vorherigen Seite zu gelangen.
• Bei einer Disc, die Dateien in den Formaten MP3/WMA und JPEG enthält, können Sie zwischen dem MP3/WMA- und dem JPEG-Menü umschalten. Drücken Sie auf die Zeile „TITLE“ (Titel) und auf das Wort MP3/WMA oder JPEG im oberen Teil des hervorgehobenen Menüs. Verwenden Sie dann die Tasten ◀/▶, um MP3/WMA oder JPEG auszuwählen, und drücken Sie anschließend „SELECT/ENTER“ (Auswahl/Eingabe).

Pause CD MP3 WMA

1 Drücken Sie während der Wiedergabe die Taste PAUSE/STEP. 2 Um zur normalen Wiedergabe zurückzukehren, drücken Sie erneut die Taste PLAY oder PAUSE/STEP.

Wechsel zu einem anderen Titel CD MP3 WMA

• Um zum nächsten Titel zu wechseln oder zum Anfang des aktuellen Titels zurückzukehren, drücken Sie während der Wiedergabe kurz die Taste oder.
• Um zum vorherigen Titel zu wechseln, drücken Sie die Taste ◀◀◀ zweimal.
• Wenn Sie eine Audio-CD verwenden, können Sie direkt zu einer anderen Titelnummer springen, indem Sie während der Wiedergabe die Titelnummer mit den Zifferntasten (0-9) eingeben.

Wiederholung Titel/alle Titel/aus

CD MP3 WMA

Sie können einen Titel oder alle Titel auf der Disc wiedergeben.

1 Drücken Sie während der Disc-Wiedergabe die Taste REPEAT (Wiederholung). Das Wiederholungssymbol erscheint. 2 Drücken Sie die Taste REPEAT erneut, um den gewünschten Wiederholungsmodus auszuwählen.

- Titel (Track): Der aktuelle Titel wird wiederholt

- Alle (All): Alle Titel auf der Disc werden wiederholt.

- Aus (Off) (keine Anzeige): Keine Wiederholung.

Suche CD MP3 WMA

1 Drücken Sie während der Wiedergabe ◀◀ oder ▶▶. Der Player wechselt in den Suchmodus „SEARCH“. 2 Drücken Sie ◀◀ oder ▶▶ wiederholt, um die gewünschte Geschwindigkeit zu wählen: ◀◀X2, ◀◀X4, ◀◀X8 oder ▶▶X2, ▶▶X4, ▶▶X8 (vorwärts). 3. Drücken Sie die Taste „PLAY“ (Wiedergabe), um den Suchmodus „SEARCH“ zu verlassen.

Die Kompatibilität von MP3-/WMA-Discs mit diesem Player ist eingeschränkt und wird wie folgt bestimmt:

• Abtastrate: im Bereich von 32 - 48 kHz (MP3), im Bereich von 24 - 48 kHz (WMA)
• Bitrate: im Bereich von 32 - 320 kbit/s (MP3), 40 - 192 kbit/s (WMA)
• Der Player kann keine MP3-/WMA-Dateien mit anderen Erweiterungen als „.mp3“ / „.wma“ lesen. • Das physische Format der CD-R muss ISO 9660 sein
• Wenn MP3-/WMA-Dateien mit Software erstellt wurden, die kein Dateisystem erzeugt (z. B. Direct-CD), können die MP3-/WMA-Dateien nicht wiedergegeben werden. Es wird empfohlen, die Software Easy-CD Creator zu verwenden, die ein ISO-9660-Dateisystem erstellt.
• Dateinamen dürfen maximal 8 Zeichen lang sein und müssen die Erweiterung .mp3 oder .wma enthalten.
• Sie dürfen keine Sonderzeichen wie / ? * : " < > 1 usw. enthalten.
• Die Gesamtzahl der Dateien auf der Disc muss weniger als 999 betragen.

Für eine optimale Wiedergabequalität auf diesem DVD-Player müssen Discs und Aufnahmen bestimmten technischen Standards entsprechen. Aufgenommene DVDs werden automatisch an diese Standards angepasst. Es gibt viele verschiedene Formate für beschreibbare Discs (einschließlich CD-R mit MP3- oder WMA-Dateien), daher müssen für die Wiedergabekompatibilität bestimmte Voraussetzungen erfüllt sein (siehe oben).

Verbraucher sollten beachten, dass für das Herunterladen von MP3-/WMA-Dateien und Musik aus dem Internet eine Genehmigung erforderlich ist. LG Electronics besitzt nicht das Recht, eine solche Genehmigung zu erteilen. Die Genehmigung kann nur vom Urheberrechtsinhaber eingeholt werden.

Arbeiten mit JPEG-Discs

Anzeigen einer JPEG-Disc

Dieses Gerät unterstützt Discs mit JPEG-Dateien. Lesen Sie vor der Verwendung von JPEG-Discs die Hinweise zu JPEG-Dateien auf der rechten Seite.

1 Legen Sie eine Disc ein und schließen Sie die Abdeckung. Die JPEG-Disc wird angezeigt.

2 Wählen Sie mit ▲ / ▼ einen Ordner aus und drücken Sie SELECT/ENTER. Die Dateiliste im Ordner wird angezeigt.

T Hinweis

Wenn Sie sich in der Dateiliste befinden und zur Ordnerliste zurückkehren möchten, verwenden Sie die Tasten ▲ / ▼ auf der Fernbedienung, um das Symbol "≡" zu markieren, und drücken Sie die Taste "SELECT/ENTER", um zum vorherigen Bildschirmmenü zurückzukehren.

3 Wählen Sie mit ▲ / ▼ eine bestimmte Datei aus und drücken Sie SELECT/ENTER oder PLAY. Wenn für die Option Speed (Geschwindigkeit) nicht Off (Aus) ausgewählt ist, startet eine Diashow ab der ausgewählten Datei. Während der Anzeige einer Datei können Sie die Taste STOP (■) drücken, um zum vorherigen Menü (JPEG-Menü) zurückzukehren.

T Hinweis

• Drücken Sie MENU, um zur vorherigen Seite zu gelangen.
• Es gibt vier Optionen für die Diashow-Geschwindigkeit: >>> (Schnell), >> (Normal), > (Langsam) und II (Aus). Die Geschwindigkeit wird mit den Tasten ▲ / ▼ / ◀ / ▶ hervorgehoben. Wählen Sie dann mit den Tasten ◀ / ▶ die gewünschte Option und drücken Sie "SELECT/ENTER".
• Wenn die Geschwindigkeitsoption „Off“ (aus) gewählt ist, ist eine Diashow nicht möglich.

Diashow

Markieren Sie den Punkt „Slide Show“ (Diashow) mit den Tasten ▲ / ▼ / ◀ / ▶ und drücken Sie dann „SELECT/ENTER“ (Auswahl/Eingabe).

Wechseln zu einer anderen Datei

Um während der Bildanzeige zur nächsten oder vorherigen Datei zu wechseln, drücken Sie einmal die Taste ◀◀◀ oder ▶▶▶.

Anzeigen eines Standbilds

1 Drücken Sie während der Diashow PAUSE/STEP. Danach wechselt der Player in den Pausenmodus. 2 Drücken Sie PLAY oder erneut PAUSE/STEP, um zur Diashow zurückzukehren.

Die Kompatibilität von JPEG-Discs mit diesem Player ist eingeschränkt und wird wie folgt bestimmt:

• Abhängig von Größe und Anzahl der JPEG-Dateien kann der DVD-Player erhebliche Zeit zum Lesen des Disc-Inhalts benötigen. Wenn im Bildschirmmenü einige Minuten lang nichts angezeigt wird, kann dies bedeuten, dass einige Dateien sehr groß sind – verkleinern Sie die Auflösung der JPEG-Dateien auf weniger als 5 Megapixel (2760 x 2048 Pixel) und erstellen Sie eine neue Disc.
• Die Gesamtzahl der Dateien und Verzeichnisse auf der Disc muss kleiner als 999 sein.
• Einige Discs sind möglicherweise aufgrund eines anderen Aufnahmeformats oder des Disc-Zustands nicht mit dem Player kompatibel.
• Stellen Sie beim Erstellen einer CD sicher, dass alle ausgewählten Dateien die Erweiterung ".jpg" haben.
• Wenn Dateien die Erweiterung ".jpe" oder ".jpeg" haben, benennen Sie sie in ".jpg"-Dateien um.
• Dieser DVD-Player kann keine Dateien mit Namen ohne die Erweiterung ".jpg" lesen, selbst wenn diese Dateien im Windows Explorer als JPEG-Bilddateien angezeigt werden.

Wiedergabe nach Programm CD MP3 WMA

Mit dieser Funktion können Sie die Reihenfolge der Lieblingstitel auf dieser Disc im Speicher des Players speichern. Das Programm kann 99 Titel (Audio-CD) oder 300 Titel (MP3/WMA-Format) enthalten.

Legen Sie die Disc ein.

Für Audio-CDs oder MP3/WMA-Discs:

Das Menü für Audio-CD oder MP3/WMA-Disc erscheint, wie unten gezeigt.

Menü Audio-CD (Audio-CD)

Menü MP3/WMA-Disc

Wählen Sie einen Titel aus der Liste (List).

Drücken Sie die Taste PROGRAM. Oder wählen Sie das Symbol "♩ Add" und drücken Sie dann SELECT/ENTER, um den ausgewählten Titel in die Programmliste zu verschieben. Wiederholen Sie diese Schritte, um weitere Titel zur Liste hinzuzufügen.

Hinweis

Sie können alle Titel auf der Disc zum Programm hinzufügen. Wählen Sie das Symbol "Add All" und drücken Sie die Taste SELECT/ENTER.

Wählen Sie aus der Programmliste den Titel aus, mit dem Sie die Wiedergabe beginnen möchten. Durch Drücken und Halten der Tasten ▲ / ▼ können Sie zur nächsten/vorherigen Seite wechseln.

Drücken Sie PLAY oder SELECT/ENTER, um die Wiedergabe zu starten.

Die Wiedergabe erfolgt in der Reihenfolge, in der Sie die Titel programmiert haben, und im Display erscheint die Meldung "PROG.".

Nach einmaliger Wiedergabe aller Titel aus der Programmliste stoppt die Wiedergabe.

Wiederholung der programmierten Titel

Sie können die Wiedergabe auf der Disc nach Titel/Abschnitt/Titel/alle Titel auf der Disc abspielen.

1 Drücken Sie während der Disc-Wiedergabe REPEAT. Das Wiederholungssymbol erscheint. 2 Drücken Sie REPEAT, um den gewünschten Wiederholungsmodus auszuwählen.

• Track (Titel): Der aktuelle Titel wird wiederholt.
• All (Alle): Alle Titel aus der programmierten Liste werden wiederholt.
• Off (Aus) (keine Anzeige): Keine Wiederholungswiedergabe.

Entfernen eines Titels aus der Programmliste

1 Wählen Sie mit den Tasten ▲ / ▼ / ◀ / ▶ den Titel aus, den Sie aus der programmierten Liste entfernen möchten. 2 Drücken Sie die Taste CLEAR. Oder wählen Sie das Symbol "Delete" und drücken Sie dann SELECT/ENTER, um den ausgewählten Titel aus der Liste zu entfernen. Wiederholen Sie diese Schritte, um weitere Titel aus der Liste zu entfernen.

Entfernen der gesamten Programmliste

Wählen Sie "# Del all" und drücken Sie dann SELECT/ENTER. Das gesamte Wiedergabeprogramm für die Disc wird gelöscht.

Hinweis

Die Programme werden auch gelöscht, wenn die Disc entfernt wird.

Zur Rückkehr zur normalen Wiedergabe aus der programmierten Wiedergabe

Wählen Sie einen Titel aus der Liste und drücken Sie dann "SELECT/ENTER" (Auswahl/Eingabe).

Die Anzeige "PROG" (Programm) verschwindet aus dem Displayfenster.

Arbeiten mit Discs im DivX-Format

Das Gerät kann DivX-Dateien abspielen.

1 Legen Sie eine Disc ein und schließen Sie das Disc-Fach. Auf dem Fernsehbildschirm erscheint das DivX-Menü.

2 Wählen Sie den Titel mit den Tasten ▲ / ▼ und drücken Sie „SELECT/ENTER“ (Auswahl/Eingabe), um den Inhalt anzusehen.

T Hinweis

Wenn Sie sich in der Dateiliste befinden und zur Inhaltsübersicht zurückkehren möchten, verwenden Sie die Tasten ▲ / ▼ auf der Fernbedienung, um das Symbol „→“ zu markieren, und drücken Sie die Taste „SELECT/ENTER“, um zum vorherigen Bildschirmmenü zurückzukehren.

3 Um eine bestimmte Datei anzusehen, markieren Sie sie mit ▲ / ▼ und drücken Sie SELECT/ENTER oder PLAY.

Die Wiedergabe beginnt.

4 Drücken Sie STOP (■), um das Menü zu verlassen.

Hinweis

• Wählen Sie vor jeder Wiedergabe einer DivX-Datei den Modus „SUBTITLE ON“ (Untertitel einschalten), indem Sie auf die Untertiteldatei drücken.
• Wenn die Untertitel in der Datei in mehr als zwei Sprachen vorliegen, sind nur die ursprünglichen Untertitel verfügbar.

DivX-Anzeige

Drücken Sie während der Wiedergabe DISPLAY (Anzeige). Auf dem Fernsehbildschirm wird die Gesamt-

Die Kompatibilität der DivX-Disc mit diesem Player ist auf die folgenden Bedingungen beschränkt:

• Der mögliche Auflösungswert der DivX-Datei beträgt weniger als 720x576 (B x H) Pixel.
• Es werden 20-40 Zeichen des Dateinamens der DivX-Untertitel angezeigt (abhängig von der Sprache).
• Wenn der Code in einer DivX-Datei nicht wiedergegeben werden kann, erscheint möglicherweise das Symbol "_" auf dem Display.

- Wenn die Anzahl der Bilder 30 pro Sekunde überschreitet, kann der Betrieb dieses Geräts gestört werden.

- Wenn Video- und Audiodaten der aufgezeichneten Datei nicht verschachtelt sind, werden entweder Video- oder Audiodaten ausgegeben.

- Wenn die Datei mit GMC aufgezeichnet wurde, unterstützt das Gerät einige der 1-Punkt-Aufnahmeebenen.

* GMC?

GMC ist die Abkürzung für Global Motion Compensation (globale Bewegungskompensation). Dies ist ein Codierungswerkzeug, das im MPEG4-Standard angegeben ist. Einige MPEG4-Encoder wie DivX oder Xvid verfügen über diese Option. Es gibt verschiedene Ebenen der GMC-Codierung, die üblicherweise als Ein-Punkt-, Zwei-Punkt- oder Drei-Punkt-GMC bezeichnet werden.

Wiedergabefähige DivX-Dateien mit Erweiterungen

- ".srt", ".smi", ".sub"

Wiedergabefähige DivX-Datei

- ".avi", ".mpg", ".mpeg"

Wiedergabefähiges Codec-Format

● "DIVX3.xx", "DIVX4.xx", "DIVX5.xx", "XVID", "MP43", "3IVX", "MP42".

Wiedergabefähiges Audioformat

● "AC3", "DTS", "PCM", "MP3", "WMA".

• Abtastrate: 32 - 48 kHz (MP3), 24 - 48 kHz (WMA)
• Bitrate: 32 - 320 kbit/s (MP3), 40 - 192 kbit/s (WMA)

RADIO-BETRIEB

Sender voreinstellen

Sie können bis zu 50 Sender im FM- oder AM-Bereich speichern. Stellen Sie vor dem Einstellen sicher, dass die Lautstärke auf Minimum gestellt ist.

1 Drücken Sie TUNER, bis FM oder AM im Display erscheint. Bei jedem Drücken der Taste wechseln die Anzeigen "AM" und "FM" abwechselnd.

2 Halten Sie TUNING DOWN/UP an der Frontplatte gedrückt, bis die Frequenzanzeige zu wechseln beginnt, und lassen Sie die Taste dann los.

Hinweise

• Automatischer Sendersuchlauf

Drücken Sie die Taste TUNING DOWN/UP.

- Der Suchlauf stoppt, sobald der nächste Sender gefunden wurde.

- Manuelle Sendersuche

Verwenden Sie den MULTI JOG DIAL Drehregler.

3 Drücken Sie die Taste PROG./MEMO an der Frontplatte.

Im Display blinkt die Nummer, unter der der Sender gespeichert wird.

4 Drücken Sie PRESET DOWN/UP (oder PRESET ▲ / ▼ auf der Fernbedienung), um die gewünschte Programmnummer einzustellen.

5 Drücken Sie erneut die Taste PROG./MEMO. Der Sender ist gespeichert.

6 Um weitere Sender zu speichern, wiederholen Sie die Schritte 2 bis 5.

Löschen aller gespeicherten Sender

Halten Sie die Taste PROG./MEMO an der Vorderseite etwa zwei Sekunden lang gedrückt, bis auf dem Display die Meldung "MEM RESET" zu blinken beginnt, und drücken Sie dann erneut RESET, um alle Sender zurückzusetzen.

Hinweis

Wenn alle Speicherplätze belegt sind, erscheint auf dem Display die Meldung "FULL" und die Sendernummer blinkt. Um die Sendernummer zu ändern, führen Sie die Schritte 4-5 aus.

Abrufen einer Voreinstellung

Drücken Sie PRESET DOWN/UP an der Vorderseite (oder PRESET ▲ / ▼ auf der Fernbedienung), um die gewünschte Programmnummer einzustellen.

Verwendung des Radios

1 Drücken Sie TUNER, bis auf dem Display AM oder FM erscheint. Der zuletzt eingestellte Sender wird eingeschaltet.

2 Drücken Sie PRESET DOWN/UP (oder PRESET ▲ / ▼ auf der Fernbedienung), um das gewünschte Programm auszuwählen. Bei jedem Drücken dieser Taste wechselt das Gerät von einem gespeicherten Sender zum nächsten.

3 Stellen Sie die Lautstärke ein, indem Sie den Lautstärkeregler VOLUME an der Vorderseite drehen oder VOLUME -/+ auf der Fernbedienung drücken.

Hören von Sendern, die nicht gespeichert sind

• Die manuelle Abstimmung ist im Abschnitt "Manuelle Abstimmung" beschrieben.
• Die automatische Einstellung wird im Abschnitt "Automatische Einstellung" beschrieben.

Um das Radio auszuschalten

Zum Ausschalten des Systems drücken Sie POWER oder wechseln Sie in einen anderen Modus (TAPE, KARAOKE/DVD oder AUX).

Hilfe

- Wenn ein FM-Sender mit Rauschen empfangen wird Drücken Sie MODE/RIF an der Vorderseite, bis "||||" vom Display verschwindet. Der Stereo-Effekt verschwindet, aber die Empfangsqualität verbessert sich. Um den Stereo-Effekt wiederherzustellen, drücken Sie die Taste erneut.

• Zur Verbesserung des Empfangs Richten Sie die Antennen neu aus.

Hinweise

• Wenn der Stereoempfang durch Rauschen gestört ist, schalten Sie den Radioempfang in den Mono-Modus, indem Sie die Taste "MODE/RIF" (Radio-Interferenzfilter) drücken.
• Bei der Aufnahme von Radiosendungen im Mittelwellenbereich (AM) können charakteristische "Schwellungen" des Rauschens auftreten. Drücken Sie in diesem Fall die Taste "MODE/RIF".

Verwendung von Kassetten

Wiedergabe vom Tonbandgerät

1 Drücken Sie für die Arbeit mit Kassetten die Taste TAPE (oder TAPE-1/2). (Im Display kann die Meldung "NO TAPE" erscheinen.) 2 Öffnen Sie das Fach TAPE 1 (oder 2), indem Sie an der Stelle ▲PUSH EJECT drücken, um das Fach zu öffnen. 3 Legen Sie eine oder zwei Kassetten mit der Bandseite nach unten ein und schließen Sie das Fach TAPE 1 (und/oder 2). Drücken Sie ▶ (oder ◀ : ZUSÄTZLICH) an der Vorderseite oder ▶ (oder ◀ : ZUSÄTZLICH) auf der Fernbedienung.

DECK MIT AUTOSTOP (TAPE 1/2)

Nach der Wiedergabe einer Kassettenseite stoppt die Wiedergabe automatisch.

DECK MIT AUTOREVERSE (TAPE 2): nicht bei allen Modellen

Durch Drücken von PLAY MODE können Sie die Wiedergaberichtung der Kassette wählen.

Нажмите	Дисплей	Результат
Один раз		После воспроизведения стороны 1 или 2 кассеты происходит остановка.
Дважды		После воспроизведения стороны 1 или 2 кассеты происходит остановка.
Трижды		После шестикратного воспроизведения сторон 1 или 2 кассеты происходит остановка.

Stoppen der Wiedergabe

Drücken Sie während der Wiedergabe STOP (■)/RESET an der Musikanlage oder STOP (■) an der Fernbedienung.

Zurücksetzen des Bandzählers

Drücken Sie während der Wiedergabe die Taste COUNT.RESET.

Im Display erscheint die Wiedergabezeit "TAPE -1 (oder 2) 0000".

Schnelles Zurückspulen/Vorspulen des Bandes

Nachdem Sie während der Wiedergabe die Taste ◀◀/▶▶ gedrückt haben, drücken Sie an der gewünschten Stelle die Taste ▶ (oder ◀: nicht bei allen Modellen).

Kopieren von Aufnahmen

Mit dieser Funktion können Sie von einem Band auf ein anderes überspielen.

1 Drücken Sie die Taste TAPE oder TAPE-1/2. • TAPE 1 - Legen Sie die Kassette mit der

Originalaufnahme ein.

• TAPE 2 - Legen Sie eine leere Kassette ein.

2 Drücken Sie die Tasten NOR-DUBB./HI-DUBB. in der folgenden Reihenfolge.

• NOR-DUBB. - Kopieren mit normaler Geschwindigkeit • HI-DUBB. - Kopieren mit doppelter Geschwindigkeit

Um die Aufnahme zu stoppen, drücken Sie STOP (■).

Aufnahme

Grundeinstellungen

1 Drücken Sie die Taste CD oder TUNER. 2 Öffnen Sie das Deck 2 und legen Sie eine leere Kassette ein. Zum Einstellen der Aufnahmerichtung: nicht bei allen Modellen

Drücken Sie die Taste PLAY MODE, um die Aufnahmerichtung einzustellen.

Aufnahme von CD, Radio oder angeschlossenem Gerät

1 Drücken Sie die Taste ●/II an der Vorderseite. Die Anzeige "REC" blinkt, die Kassette befindet sich im Pausenmodus. 2 Drücken Sie ▶ (oder ◀ : ZUSÄTZLICH) an der Vorderseite oder ▶ (oder ◀ : ZUSÄTZLICH) auf der Fernbedienung. Die Aufnahme beginnt.

Pause bei der Aufnahme

Drücken Sie die Taste ●/II.

Aufnahme stoppen

Drücken Sie die Taste STOP (■).

Synchronaufnahme von CD

Die Synchronaufnahme von CD ermöglicht das vollautomatische Duplizieren einer CD und der Programmtitel auf eine Kassette.

1 Drücken Sie die Taste CD SYNC im Stoppmodus. Daraufhin blinken die Anzeigen "REC" und "CD SYNCHRO" im Display. 2 Nach etwa 7 Sekunden beginnt die synchronisierte Aufnahme.

Hinweise

• Wenn Sie einen bestimmten Titel aufnehmen möchten, wählen Sie ihn vor Beginn der Synchronaufnahme mit dem MULTI JOG DIAL aus.
• Während der Aufnahme ist die Funktionsauswahl nicht möglich.

Verwendung von KARAOKE

Wenn Sie ein Mikrofon an die Anlage anschließen, können Sie KARAOKE nutzen (mit dem Interpreten mitsingen).

Hierfür eignet sich jede CD mit Stereoaufnahme, auch wenn sie nicht für KARAOKE vorgesehen ist. Reduzieren Sie einfach die Stimme des Interpreten.

Grundlagen der KARAOKE-Nutzung

1 Stellen Sie sicher, dass die Anlage angeschlossen ist. (Siehe Seiten 6-9). 2 Schalten Sie den Fernseher (oder Verstärker) und die KARAOKE-DVD-Anlage ein und wählen Sie den Videomodus am Fernseher. 3 Drücken Sie die Taste „CD OPEN/CLOSE“, um das Fach zu öffnen, und legen Sie die mitgelieferte KARAOKE-CD mit der Beschriftung nach oben ein. 4 Drücken Sie die Taste CD OPEN/CLOSE, um das Fach zu schließen. 5 Drücken Sie die Taste KARAOKE/DVD, um in den KARAOKE-Modus zu gelangen.

[Bildschirm des Fernsehers]

6 Schalten Sie das drahtlose Mikrofon ein (nur bei Modell LM-KW6530Q) oder schließen Sie ein Mikrofon an die Buchse MIC 1 oder MIC 2 an. 7 Wählen Sie die Titelnummer mit den Zifferntasten.

Zum Abbrechen der ausgewählten Melodie drücken Sie CLEAR.

Drücken Sie die Taste PLAY.

Die Wiedergabe des ausgewählten Titels beginnt.

Singen Sie mit dem Mikrofon zur Begleitung.

Nach Ende des Titels stoppt die Wiedergabe automatisch und eine Markierung erscheint.

Weitere KARAOKE-Funktionen

Zurück

Kehrt zum vorherigen Menü zurück. Drücken Sie die Taste RETURN.

Hinweis

Wenn es kein vorheriges Menü gibt (Sie befinden sich im ersten Menü), kann diese Funktion nicht ausgeführt werden.

Einstellung der Mikrofonlautstärke

Drehen Sie den Regler MIC VOLUME CONTROL an der Vorderseite im Uhrzeigersinn, um die Lautstärke zu erhöhen. Drehen Sie ihn gegen den Uhrzeigersinn, um die Lautstärke zu verringern.

Einstellung des ECHO-Effekts (Hall)

Wenn Sie möchten, können Sie bei Verwendung der Mikrofone einen Echoeffekt hinzufügen.

Drücken Sie mehrmals die Taste ECHO.

ECHO OFF → ECHO-1 → ECHO-2 → ECHO-3

Wahl der Tonart

Sie können die Tonart der Melodie an Ihren Stimmumfang anpassen.

Die Tonart kann in 13 Schritten geändert werden (6 nach oben, 6 nach unten, plus die Originaltonart).

- Die gewählte Tonart wird auf dem Display angezeigt.

Drücken Sie mehrmals hintereinander KEY CONTROL(b/#) auf der Fernbedienung oder drehen Sie den Regler KEY CONTROL (b/#), um eine Tonart zu wählen, die zu Ihrer Stimme passt.

• Um die Tonart um einen Halbton zu senken, drücken Sie während der Wiedergabe die Taste KEY CONTROL (b).
• Um die Tonart um einen Halbton zu erhöhen, drücken Sie während der Wiedergabe die Taste KEY CONTROL (#).
• Um zur Originaltonart zurückzukehren, drücken Sie die Tasten (b/#), bis das Symbol «b/#» erscheint.

Verwendung des KARAOKE

Programmierung während der Wiedergabe

Wenn Sie wissen, welcher Titel als Nächstes kommen soll, können Sie ihn im Voraus auswählen, um nicht auf den Titelwechsel warten zu müssen.

1. Legen Sie im Wiedergabemodus der Karaoke-Disc mit den Tasten des Ziffernblocks die Nummer des gewünschten Titels fest.

Auf dem Fernsehbildschirm erscheint die Titelnnummer.

Drücken Sie PROGRAM.

Der ausgewählte Titel ist bestellt.

Wiederholen Sie die Schritte 1-2.

Sie können 8 Lieder programmieren.

Empfehlung

Sobald ein Lied endet, beginnt automatisch die Wiedergabe des nächsten.

Abbrechen des bestellten Liedes

Durch Drücken von CLEAR löschen Sie die Lieder nacheinander.

Abbrechen oder Ersetzen eines falsch gewählten Liedes Mit der Taste PROGRAM rufen Sie die gewünschte Melodie auf und drücken CLEAR, um das bestellte Lied zu löschen.

Männer-/Frauenstimme

Wenn Sie ein Lied in einer Tonart singen möchten, die besser für Männer oder Frauen geeignet ist, drücken Sie die Taste MALE(♂)/FEMALE(♀), die die entsprechenden Modi umschaltet.

Tempowechsel

Diese Funktion ermöglicht es, das Tempo der Melodie zu verlangsamen oder zu beschleunigen.

- Drücken Sie während des Singens mehrmals TEMPO +, um zu beschleunigen.

- Drücken Sie während des Singens mehrmals TEMPO -, um zu verlangsamen.

Bildschirmwechsel VCD DVD

Diese Funktion wird verwendet, wenn Sie den aktuellen Anzeigezustand während der Wiedergabe einer Karaoke-Disc ändern möchten.

Drücken Sie während der Wiedergabe einer MIDI-Karaoke-Disc die Taste DISK AUSWAHL (DISC 1, DISC 2, DISC 3) oder D.SKIP.

Auf dem Fernsehbildschirm erscheint das Bild von der Disc.

Schattenfunktion

Wenn der Titel der Videodisc über den Liedtext gelegt wird, kann dieser möglicherweise nicht sichtbar sein. In diesem Fall drücken Sie die Taste SHADOW.

- Die Untertitel werden vor einem Schattenhintergrund hervorgehoben.

Karaoke-Wiedergabemenü

Vorbereitung

Drücken Sie im Karaoke-Modus die Taste „MENU“. Auf dem Bildschirm erscheint das Hauptmenü.

Hauptmenü (auf dem Fernsehbildschirm)

Einstellungen

1 Wählen Sie mit den Tasten ▲/▼ im Hauptmenü den Punkt „Einstellungen“. 1. Einstellungen.

2 Wählen Sie mit den Tasten ◀/▶ den gewünschten Punkt und drücken Sie „SELECT/ENTER“ (Auswahl/Eingabe).

Punkte ein/aus (1. PUNKTE EIN AUS)

Ein: Während des Singens der ausgewählten Melodie erscheinen die Bewertungen nach dem Ende des Liedteils.

Zum Abbrechen wählen Sie Aus.

Fanfaren ein/aus (2. FANFAREN EIN AUS)

Ein: Bei eingeschaltetem Gerät wird ein Fanfarenklang erzeugt. Die Fanfaren ertönen am Ende des Gesangs.

Zum Ausschalten wählen Sie Aus.

Liedtext ein/aus (3. LIEDTEXT EIN AUS)

Ein: Während des Singens der ausgewählten Melodie erscheint der Liedtext auf dem Fernsehbildschirm.

Zum Abbrechen wählen Sie Aus.

Begleitgesang ein/aus (4. BEGLEITGESANG Ein Aus)

Ein: Während des Singens der gewählten Melodie ist der Begleitgesang zu hören.

Zum Abbrechen wählen Sie Aus.

Hinweis

Um zum Hauptmenü zurückzukehren, drücken Sie die Taste „MENU“ oder „RETURN“ (Zurück).

Verwendung der KARAOKE-Funktion

Titelliste (Titelliste)

LOCAL SONG (1. RUSSISCHE LIEDER) und POP SONG (2. AUSLÄNDISCHE LIEDER).

1 Wählen Sie im Hauptmenü mit den Tasten ▲ / ▼ die Option 2. Titelliste.

Auf dem Fernsehbildschirm erscheint das Menü „Russische Lieder“, „Ausländische Lieder“ und „Klassische Musik“.

2 Wählen Sie mit den Tasten ▲ / ▼ die Option 1. RUSSISCHE LIEDER oder 2. AUSLÄNDISCHE LIEDER und drücken Sie „SELECT/ENTER“ (Auswahl/Eingabe).

Auf dem Fernsehbildschirm erscheinen „Liederliste“ und „Interpretenliste“.

Liederliste (1. Liederliste)

1 Wählen Sie mit den Tasten ▲ / ▼ die Option 1. Liederliste und das erste der gewünschten Lieder, dann drücken Sie „SELECT/ENTER“ (Auswahl/Eingabe).

2 Wählen Sie mit den Tasten ▲/▼ den gewünschten Songtitel aus und drücken Sie „SELECT/ENTER“ (Auswahl/Eingabe).

Künstlerliste (2. KÜNSTLERLISTE)

1 Wählen Sie mit den Tasten ▲/▼ in der „Künstlerliste“ die Option „2. Künstlerliste“ und den ersten der gewünschten Künstler aus, und drücken Sie dann „SELECT/ENTER“ (Auswahl/Eingabe).

2 Wählen Sie mit den Tasten ▲/▼ den gewünschten Künstler aus und drücken Sie „SELECT/ENTER“ (Auswahl/Eingabe).

3 Wählen Sie mit den Tasten ▲/▼ den Songtitel des gewünschten Künstlers aus und drücken Sie „SELECT/ENTER“ (Auswahl/Eingabe).

Hinweis

Um zum vorherigen Modus zurückzukehren, wählen Sie mit den Tasten ▲/▼ das Symbol 📄 und drücken Sie dann „SELECT/ENTER“ (Auswahl/Eingabe).

Verwendung von KARAOKE

Klassische Musik (3. KLASSISCHE MUSIK)

1 Wählen Sie mit den Tasten ▲/▼

1. KLASSISCHE MUSIK und drücken Sie im Menü „Russische Lieder, ausländische Lieder und klassische Musik“ die Taste „SELECT/ENTER“ (Auswahl/Eingabe).

Auf dem Fernsehbildschirm erscheinen die „Kompositionsliste“ und die „Komponistenliste“.

Kompositionsliste (1. KOMPOSITIONSLISTE)

1 Wählen Sie mit den Tasten ▲/▼ die Option „1. Kompositionsliste“ und die erste der gewünschten Kompositionen aus, und drücken Sie dann „SELECT/ENTER“ (Auswahl/Eingabe).

2 Wählen Sie mit den Tasten ▲/▼ den Namen der gewünschten Komposition aus und drücken Sie „SELECT/ENTER“ (Auswahl/Eingabe).

Liste der Komponisten (2. LISTE DER KOMPONISTEN)

1 Wählen Sie 2. LISTE DER KOMPONISTEN und den ersten gewünschten Komponisten mit den Tasten ▲ / ▼ im Menü „Liste der klassischen Musik“ und „Liste der Komponisten“, und drücken Sie dann „SELECT/ENTER“ (Auswahl/Eingabe).

2 Wählen Sie mit den Tasten ▲ / ▼ den gewünschten Komponisten und drücken Sie „SELECT/ENTER“ (Auswahl/Eingabe).

3 Wählen Sie mit den Tasten ▲ / ▼ den Titel der Komposition des gewünschten Autors und drücken Sie „SELECT/ENTER“ (Auswahl/Eingabe).

N Hinweis

Um zum vorherigen Modus zurückzukehren, wählen Sie mit den Tasten ▲ / ▼ das Symbol 📋 und drücken Sie dann „SELECT/ENTER“ (Auswahl/Eingabe).

Verwendung von KARAOKE

Zufällige Auswahl (Zufällige Auswahl)

1 Wählen Sie im Hauptmenü mit den Tasten ▲ / ▼ den Punkt 1. EINSTELLUNGEN.

2 Drücken Sie „SELECT/ENTER“ (Auswahl/Eingabe), um die Wiedergabe in zufälliger Reihenfolge zu starten.

Wettbewerb (WETTBEWERB)

Diese Funktion ermöglicht es zwei Teams – Rot und Blau – im Singen zu konkurrieren.

1 Wählen Sie im Hauptmenü mit den Tasten ▲ / ▼ den Punkt 4. WETTBEWERB.

Es wird so aussehen.

2 Wählen Sie mit den Tasten ▲ / ▼ den Punkt ANZAHL DER VERSUCHE, um die Nummer des Gewinners zu wählen. Bestimmen Sie eine der Tasten mit den Ziffern 1 bis 9, indem Sie die Tasten ◀ / ▶ drücken, und drücken Sie dann „SELECT/ENTER“.

3 Wählen Sie mit den Tasten ▲ / ▼ den gewünschten Punkt aus. Bestimmen Sie mit den Tasten ◀ / ▶ einen der Werte 60, 70, 80 oder 90 Erfolgspunkte und drücken Sie dann „SELECT/ENTER“ (Auswahl/Eingabe).

4 Wählen Sie mit den Tasten ▲ / ▼ den Punkt START und drücken Sie dann „SELECT/ENTER“ (Auswahl/Eingabe). Das sieht folgendermaßen aus.

5 Wählen Sie mit den Tasten ▲ / ▼ die gewünschte Zahl und drücken Sie „SELECT/ENTER“ (Auswahl/Eingabe). Singen Sie allein zur Begleitung.

6 Wiederholen Sie die Punkte 4-5. Tauschen Sie die rote und die blaue Mannschaft.

7 Wenn die Siegpunktzahl erreicht ist, erscheint auf dem Fernsehbildschirm die Meldung GLÜCKWUNSCH. Das sieht folgendermaßen aus.

Je nach Wunsch, den Gesangswettbewerb fortzusetzen, wählen Sie mit den Tasten ▲ / ▼ den Punkt LDA oder 2.HET, wie in der folgenden Abbildung gezeigt.

Fehlerbehebung

Überprüfen Sie anhand der folgenden Anleitung mögliche Ursachen für Störungen, bevor Sie sich an eine Reparaturwerkstatt wenden.

Симптом	Причина	Метод устранения
Нет питания.	Отключен шнур питания.	Надежно вставьте шнур в стенную розетку питания.
Питание включено, но DVD Караоке не работает.	Не вставлен диск.	Вставьте диск. (Проверьте, светится ли индикатор DVD или аудио CD на дисплее DVD).
Нет изображения.	Телевизор не настроен на прием сигнала DVD.	Выберите соответствующий режим видеовхода телевизора так, чтобы на экране появилось изображение с DVD Караоке.
	Видеокабель подключен ненадежно.	Тщательно подключите видеокабель к разъемам.
	Выключен подключенный телевизор.	Включите телевизор.
Отсутствует звук, или он едва слышен.	Подключенное через аудиокабель оборудование не настроено на прием сигнала DVD.	Выберите соответствующий режим устройства, получающего аудиосигнал так, чтобы прослушивать звук с DVD Караоке.
	Ненадежно подключены аудиокабели.	Тщательно подключите аудиокабель к разъему.
	отключено питание оборудования, подключенное аудио кабелями.	Включите оборудование, подключенное аудиокабелями.
	Повреждён аудиокабель.	Замените его новым кабелем.
Воспроизводимое изображение искажено.	Загрязнен диск.	Очистите диск.
Плеер DVD Караоке не начинает воспроизведение.	Не вставлен диск.	Вставьте диск. (Проверьте, светится ли индикатор DVD или аудио CD на дисплее DVD).
	Вставлен диск, воспроизведение с которого невозможно.	Вставьте пригодный диск. (Проверьте тип диска, систему цветности и региональный код.)
	Диск перевернут.	Поставьте диск стороной с записью вниз.
	Диск положен неаккуратно.	Положите диск в соответствующие направляющие лотка.
	Загрязнен диск.	Очистите диск.
	На экране телевизора меню.	Нажмите кнопку SETUP чтобы выключить экран меню.
	установлен недопустимый уровень рейтинга.	Отмените функцию рейтинга или измените уровень рейтинга.
Слышен резкий шум или гудение.	Загрязнены разъемы.	Протрите их тканяной салфеткой, смоченной спиртом.
	Загрязнен диск.	Очистите диск.
	Акустические системы и компоненты системы ненадёжно подсоединены.	Подсоедините акустические системы и компоненты системы.
	DVD Караоке расположен близко к телевизору.	Отодвиньте телевизор дальше от компонентов аудиосистемы.
Невозможно настроить радиостанции.	Антенны неудачно сориентированы или ненадёжно подсоединены.	Надёжно подсоедините антенны.
		Настройте антенны и при необходимости подсоедините внешнюю антенну.
	Сигнал радиостанций слишком слаб (при настройке в автоматическом режиме).	Настройтесь на станцию вручную.
	В память не занесено станций, или память очищена (при настройке).	Настройте станции.
Пульт дистанционного управления не работает.	Пульт дистанционного управления не направлен на окно датчика на плееerde DVD Караоке.	Направьте пульт дистанционного управления на датчик DVD Караоке.
	Пульт находится слишком далеко от DVD Караоке.	Пользуйтесь пультом на расстоянии в пределах 23 футов (7 м).
	Между пультом и DVD Караоке находится препятствие.	Устраните препятствие.
	Разрядились батарейки в пульте дистанционного управления.	Замените батарейки новыми.
Не удается изменить режим звука или Pro Logic II.	Система не может изменить эти параметры во время воспроизведения MP3- или WMA-диска.	Вставьте нужный CD-диск.
Поддон для дисков закрыт.	KARAOKE/DVD-функция не выбрана.	Выберите KARAOKE/DVD-функцию, нажав на кнопку KARAOKE/DVD. Затем нажмите кнопку CD OPEN/CLOSE.

Sprachcodes

Verwenden Sie diese Liste, um die Sprache für die folgenden Anfangseinstellungen auszuwählen: Audio-Disc, Untertitel auf der Disc, Menü auf der Disc.

Язык	Код	Язык	Код	Язык	Код	Язык	Код
Абхазский	6566	Финский	7073	Македонский	7775	Словенский	8376
Афар	6565	Французский	7082	Малагасийский	7771	Сомалийский	8379
Африкаанс	6570	Галицийский	7176	Малайский	7783	Испанский	6983
Албанский	8381	Грузинский	7565	Малайала	7776	Суданский	8385
Амехарик	6577	Германия	6869	Мальтийский	7784	Суахили	8387
Арабский	6582	Греческий	6976	Маори	7773	Шведский	8386
Армянский	7289	Гренландский	7576	Марати	7782	Тагальский	8476
Ассамский	6583	Гуарани	7178	Молдавский	7779	Таджикский	8471
Азербайджанский	6590	Гуджарати	7185	Монгольский	7778	Тамильский	8465
Башкирский	6665	Хауса	7265	Наури	7865	Татарский	8484
Баскский	6985	Иврит	7387	Непальский	7869	Телугу	8469
Бенгальский; Банга	6678	Хиндн	7273	Норвежский	7879	Тайский	8472
Бутани	6890	Венгерский	7285	Ория	7982	Тибетский	6679
Бихари	6672	Исландский	7383	Пенджабский	8065	Тигринья	8473
Бретонский	6682	Индонезийский	7378	Пушту	8083	Тонго	8479
Болгарский	6671	Интерлинга	7365	Персидский	7065	Турецкий	8482
Бирманский	7789	Ирландский	7165	Польский	8076	Туркменский	8475
Белорусский	6669	Итальянский	7384	Португальский	8084	Тви	8487
Камбоджийский	7577	Японский	7465	Кечуа	8185	Украинский	8575
Каталонский	6765	Яванский	7487	Ретороманский	8277	Урду	8582
Китайский	9072	Канадский	7578	Румынский	8279	Узбекский	8590
Корсиканский	6779	Кашмир	7583	Русский	8285	Вьетнамский	8673
Хорватский	7282	Казахский	7575	Самоа	8377	Волапок	8679
Чехия	6783	Киргизский	7589	Санскрит	8365	Уэльский	6789
Датский	6865	Корейский	7579	Шотландский	7168	Вола	8779
Голландский	7876	Курдский	7585	Сербский	8382	Хоса	8872
Английский	6978	Лаосский	7679	Сербскохорватский	8372	Идиш	7473
Эсперанто	6979	Латьнь	7665	Шона	8378	Йоруба	8979
Эстонский	6984	Латьышский	7686	Синди	8368	Зулусский	9085
Фарси	7079	Лингальский	7678	Сингалезский	8373
Фиджи	7074	Литовский	7684	Словацкий	8375

Ländercodes

Wählen Sie den Ländercode aus dieser Liste.

Страна	Код	Страна	Код	Страна	Код	Страна	Код
Афганистан	AF	Эфиопия	ET	Малайзия	MY	Саудовская Аравия	SA
Аргентина	AR	Фиджи	FJ	Мальдивские острова	MV	Сенегал	SN
Австралия	AU	Финляндия	FI	Мексика	MX	Сингапур	SG
Австрия	AT	Франция	FR	Монако	MC	Республика Словакия	SK
Бельгия	BE	Германия	DE	Монголия	MN	Словения	SI
Бутан	BT	Великобритания	GB	Марокко	MA	Южная Африка	ZA
Боливия	BO	Греция	GR	Непал	NP	Южная Корея	KR
Бразилия	BR	Гренландия	GL	Нидерланды	NL	Испания	ES
Камбоджа	KH	О-ва Херди и МакДоналд	HM	Антильские острова (гол.)	AN	Шри-Ланка	LK
Канада	CA	Гонконг	HK	Новая Зеландия	NZ	Швеция	SE
Чили	CL	Венгрия	HU	Нигерия	NG	Швейцария	CH
Китай	CN	Индия	IN	Норвегия	NO	Тайвань	TW
Колумбия	CO	Индонезия	ID	Оман	OM	Таиланд	TH
Конго	CG	Израиль	IL	Пакистан	PK	Турция	TR
Коста-Рика	CR	Италия	IT	Панама	PA	Уганда	UG
Хорватия	HR	Ямайка	JM	Парагвай	PY	Украина	UA
Республика Чехия	CZ	Япония	JP	Филиппины	PH	США	US
Дания	DK	Кения	KE	Польша	PL	Уругвай	UY
Эквадор	EC	Кувейт	KW	Португалия	PT	Узбекистан	UZ
Египет	EG	Ливия	LY	Румыния	RO	Вьетнам	VN
Сальвадор	SV	Люксембург	LU	Российская ФедерацияRU		Зимбабве	ZW

Technische Daten

[Основные характеристики]		Источник питания	См. этикетку на задней панели прибора.
		Потребляемая мощность	230Вт
		Масса	11.2кг
		Габариты (III x В x Г)	273 x 327 x 354 мм
[CD/VCD/DVD]		Лазер	Полупроводниковый лазр, длина волны 650 нм
		Диапазов воспроизводимых частот (аудио)	40 - 18000 Гц
		Отношение сигнал/шум (аудио)	Бол 70 дБ (1 кГц)
		Отношение сигнал/шум (Видо)	Бол 60 дБ (1 кГц)
		Динамический диапазон (аудио)	Бол 70 дБ
		Искажения гармоник (аудио)	0.2 % (1 кГц)
[Видо]		Выход видо	1.0 В (р -р), 75 Ом, активный ноль, разъем RCA
		Выход S-видо	(У) 1.0 В (р -р), 75 Ом(C) 0.3 В (р -р), 75 Ом
[Tюир]	FM	Диапазон частот	87.5 - 108.0 МГц, или 65 - 74 МГц, 87.5 - 108.0 МГц,
		Промжуточная частота	10.7. МГц
		Отношни сигнал/шум (моно/стерео)	60/55 дБ
		Диапазон воспроизводимых частот	60 - 10000 Гц
	AM(MW)	Диапазон частот	522 - 1611 кГц или 530 - 1610 кГц или 530 - 1720 кГц
		Промжуточная частота	450 кГц
		Отношни сигнал/шум	35 дБ
		Диапазон воспроизводимых частот	100 - 1800 Гц
[Усилитель]		Выходная мощность	Фронтальный: 50 Вт + 50 Вт (6 Ом / ch, КПД 10 %)Центральный: 50 Вт (6 Ом / ch, КПД 10 %)Объемный: 50 Вт + 50 Вт (6 Ом / ch, КПД 10 %)
		Т.Н.Д	0.2%
		Диапазон воспроизводимых частот	42 - 25000 Гц
		Отношни сигнал/шум	80 дБ
[КАССЕТА]		Скорость ленты	3 кГц ± 50 Гц
		Детонация звука	0.25% (MTT -111, JIS-WTD)
		Время прямой/обратной перемотки1	120sec (C-60)
		Диапазон воспроизводимых частот	125 - 8000 Гц
		Отношни сигнал/шум	43 дБ(Р/В)/43дБ(Р/В)
		Разделение каналов	45 дБ(Р/В)/42дБ(Р/Р)
		Сигнал стирания	52 дБ (MTT-5511)
[Громкоговорители]		Модель	LMS-KW6530VLMS-K6530V	LMS-KW6530CLMS-K6530C	LMS-KW6530TLMS-K6530T
		Тип	Трехполосный, 3 динамика	Однополосный, 2 динамик	Однополосный, 2 динамик
		Импеданс	6 Ом	6 Ом	6 Ом
		Диапазон воспроизводимых частот	60 - 20000 Гц	120 - 20000 Гц	120 - 20000 Гц
		Уровень звукового давления	86 дБ/Вт (1м)	84дБ/Вт (1м)	84 дБ/Вт (1м)
		Номинальная подводимая мощность	55 Вт	40 Вт	40 Вт
		Максимальная подводимая мощность	110 Вт	80 Вт	80 Вт
		Габариты (III x В x Г)	230 x 326 x 296 мм	200 x 108 x 110 мм	108 x 150 x 110 мм
		Вес нетто	5.0 кг	0.85 кг	0.80 кг
