Produkttyp	Installationsschalter
Marke	Gewiss
Modell	GW94897
Nennspannung	230 V (1~) / 400 V (3~)
Nennstrom	40 A
Anschlussquerschnitt (Hauptleiter)	≤ 35 mm²
Anschlussquerschnitt (Abgänge)	≤ 25 mm²
Montage	Auf Hutschiene (35 mm)
Abmessungen (H×B×T)	ca. 90 × 18 × 75 mm
Gewicht	ca. 0,1 kg
Schutzart	IP20
Umgebungstemperatur	−5 °C bis +40 °C
Anzugsdrehmoment	2 Nm (PZ2)
Fehlerstromschutz	IΔn = 30 mA (bei 400 V)
Kurzschlussfestigkeit	6 kA
Vorsicherung (max.)	gG 63 A
Testtaste	Ja
Funktionen	Ein/Aus, Kontrollleuchte (integriert)
Reinigung	Mit trockenem, fusselfreiem Tuch
Sicherheitshinweis	Installation nur durch Elektrofachkraft

Häufig gestellte Fragen - GW94897 Gewiss

Welche Spannung ist für den Schalter GW94897 zulässig?

Der Schalter ist für 230 V (1~) und 400 V (3~) ausgelegt.

Wie wird der Schalter montiert?

Der Schalter wird auf eine Hutschiene (35 mm) aufgerastet. Achten Sie auf die korrekte Ausrichtung.

Welcher Anschlussquerschnitt ist maximal erlaubt?

Für Hauptleiter bis 35 mm², für Abgänge bis 25 mm².

Welches Werkzeug wird für den Anschluss benötigt?

Verwenden Sie einen PZ2-Kreuzschlitz-Schraubendreher und ziehen Sie die Schrauben mit 2 Nm an.

Kann ich den Schalter selbst installieren?

Die Installation darf nur von einer Elektrofachkraft durchgeführt werden.

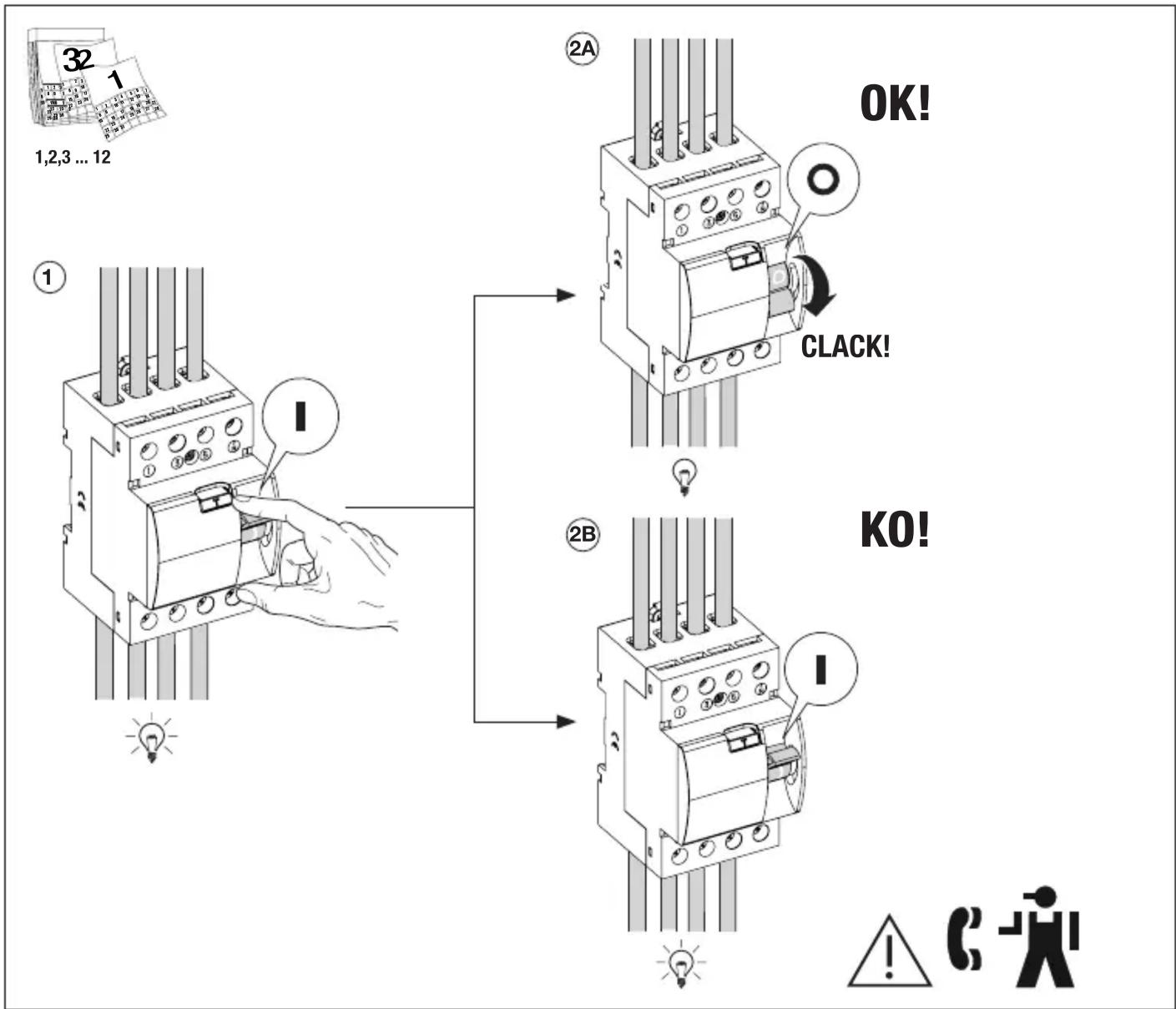

Was bedeutet die Testtaste?

Die Testtaste prüft die Funktion des Fehlerstromschutzes. Nach Drücken muss der Schalter auslösen.

Welche Vorsicherung wird empfohlen?

Als Vorsicherung wird ein gG 63 A Sicherungseinsatz empfohlen.

Ist der Schalter für den Außeneinsatz geeignet?

Nein, die Schutzart IP20 ist nur für trockene Innenräume geeignet.

Wie reinige ich den Schalter?

Reinigen Sie das Gehäuse mit einem trockenen, fusselfreien Tuch. Keine Flüssigkeiten oder Reinigungsmittel verwenden.

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung steht auf notice-facile.com als PDF zum Download bereit.

BEDIENUNGSANLEITUNG GW94897 Gewiss

400V (3\~)

IΔc (kA)
			gG63A MTC45	MTC60 MT60	MT100 MT250	MTHP250
		25A 6 4,5 6 6 10 10 10
		40A 6 4,5 6 6 10 10 10

TEST

Ai sensi delle Decisioni e delle Direttive Europee applicabili, si informa che il responsabile dell'immissione del prodotto sul mercato Comunitario è:

According to the applicable Decisions and European Directives, the responsible for placing the apparatus on the Community market is:

GEWISS S.p.A. Via A.Volta, 1 IT-24069 Cenate Sotto (BG) Italy Tel: [phone] Fax: [phone] E-mail: [e-mail]
