GZIB 25BR - Subwoofer Ground Zero - Kostenlose Bedienungsanleitung

Produkttyp	Passiver Subwoofer
Marke	Ground Zero
Modell	GZIB 25BR
Serie	IRIDIUM Serie
Subwoofer-Durchmesser	25 cm (10")
Impedanz	4 Ω
Belastbarkeit (RMS)	250 Watt
Empfohlene Verstärkerleistung	200 – 300 Watt RMS @ 4 Ω
Gehäuseart	Bassreflex
Gehäusematerial	MDF (mitteldichte Faserplatte)
Membranmaterial	IMPP mit 3D-Wabenstruktur
Optimierung	KLIPPEL® optimiert
Basstunnel	Strömungsoptimiert
Anschluss	GZ-Design Druckkontakt
Nettovolumen	33 L
Abmessungen (B x H x T)	44 x 32 x 28,5 cm (Gehäuse), Gesamthöhe mit Füßen: 36 cm
Anwendung	Car-Audio-System
Sicherheitshinweis	Dauerhaft hohe Lautstärken über 85 dB können Gehör schädigen
Garantie	Gesetzliche Gewährleistung
Entsorgung	Nicht im Hausmüll, örtliche Recyclingstelle

Häufig gestellte Fragen - GZIB 25BR Ground Zero

Kann ich den GZIB 25BR an einen Heim-Audio-Verstärker anschließen?

Nein, der GZIB 25BR ist für den Einsatz in 12V-Car-Audio-Systemen konzipiert und benötigt einen geeigneten Auto-Verstärker. Ein Anschluss an Heimverstärker ist nicht vorgesehen.

Welche Verstärkerleistung wird empfohlen?

Die empfohlene Verstärkerleistung liegt zwischen 200 und 300 Watt RMS bei 4 Ω Impedanz. Eine Über- oder Unterversorgung kann die Klangqualität beeinträchtigen oder den Subwoofer beschädigen.

Wie schließe ich den Subwoofer an?

Der Anschluss erfolgt über den GZ-Design Druckkontakt. Verwenden Sie ausreichend dimensionierte Lautsprecherkabel (mindestens 2,5 mm²) und achten Sie auf die korrekte Polarität. Lesen Sie die Bedienungsanleitung für weitere Details.

Ist das Gehäuse bereits optimal abgestimmt?

Ja, das Gehäuse ist als Bassreflex-System mit strömungsoptimiertem Tunnel vorkonfiguriert. Es muss nicht nachträglich angepasst werden.

Kann ich den Subwoofer in einem offenen Gehäuse betreiben?

Nein, der GZIB 25BR ist speziell für ein Bassreflex-Gehäuse ausgelegt. Ein Betrieb ohne Gehäuse oder in einem geschlossenen Gehäuse kann zu Schäden führen.

Wie reinige ich den Subwoofer?

Reinigen Sie das Gehäuse mit einem feuchten Tuch. Vermeiden Sie aggressive Reinigungsmittel. Die Membran sollte nicht berührt werden.

Was tun bei Überlastung oder Verzerrungen?

Reduzieren Sie die Lautstärke sofort. Überlastung kann zu thermischen Schäden führen. Stellen Sie sicher, dass der Verstärker nicht übersteuert und die Impedanz korrekt ist.

Gibt es eine Garantie auf den Subwoofer?

Es gilt die gesetzliche Gewährleistung. Defekte durch Überlastung oder unsachgemäße Installation sind ausgeschlossen. Bewahren Sie den Kaufbeleg auf.

Wo finde ich die EU-Konformitätserklärung?

Die vollständige EU-Konformitätserklärung ist unter www.ground-zero-audio.com verfügbar.

Kann ich mehrere GZIB 25BR parallel an einen Verstärker anschließen?

Ja, aber beachten Sie die resultierende Gesamtimpedanz. Bei Parallelschaltung von zwei 4 Ω-Subwoofern ergibt sich 2 Ω. Stellen Sie sicher, dass Ihr Verstärker diese Impedanz verarbeiten kann.

BEDIENUNGSANLEITUNG GZIB 25BR Ground Zero

Ausstattungsmerkmale / Features

• Hochwertiger Bassreflex Subwoofer
- KLIPPEL® optimiert
• IMPP Membran mit 3D-Wabenstruktur
• Massives Gehäuse aus MDF
• Strömungsoptimierter Basstunnel
• GZ-Design Druckkontakt-Anschluss

Einleitung / Introduction

Vielen Dank, dass Sie sich für ein GROUND ZERO Produkt entschieden haben! Wir wünschen Ihnen viel Freude mit ihrem neuen Produkt aus der IRIDIUM Serie.

Die Bedienungsanleitung beinhaltet alle notwendigen Informationen zur Verwendung dieses Produktes. Bitte lesen sie diese daher sorgfältig durch, um das bestmögliche Ergebnis zu erzielen. Fragen zum Produkt beantwortet der Fachhandel oder unser Customer Support.

Subwoofer sind ein wichtiger Bestandteile Ihres Car-Audio-Systems. Bitte bedenken Sie jedoch, dass diese ihre volle Leistungsfähigkeit nur erreichen können, wenn alle weiteren Komponenten des gesamten Systems sorgfältig aufeinander abgestimmt sind. Daher wird empfohlen, für die Zusammenstellung der Anlage sowie deren Einbau und Abstimmung den Fachhandel oder eine spezialisierte Fachwerkstatt aufzusuchen.

Die IRIDIUM-Serie repräsentiert das Einstiegslinie von GROUND ZERO und bietet dennoch bereits eine Vielzahl an nützlichen Funktionen und dazu erstaunliche Performance. Das Sortiment enthält eine Reihe an erschwinglichen Verstärkern, Lautsprecher für nahezu alle Anwendungen, sowie Subwoofer für den täglichen Gebrauch oder auch SPL Bedürfnisse. Neben einzelnen Subwoofern, sind aber auch bereits bestückte passive oder aktive Gehäusesubwoofer in verschiedenen Größen für viele Anwendungen und Anforderungen erhältlich.

Allgemeine Einbauhinweise / General installation note

• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
• Never drill a hole to the vehicle's gas tank or brake lines, to wirings or any other important vehicle parts!
• Never pass wires over sharp edges or vehicle parts to avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
• Use adequately dimensioned power and speaker wires to connect the component

Sicherheitshinweise / Safety instructions

Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um Unfälle und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Schäden des Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel können außerdem die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die Ground Zero GmbH sowie deren Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche Schäden oder jegliche Sach- und Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch oder durch eine nicht fachgerechte Art und Weise der Installation seiner Produkte entstehen. Insbesondere verfallen jegliche Ansprüche durch die Verwendung unter Wettbewerbsbedingungen.

Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC Richtlinie über die allgemeine Produktsicherheit.

Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Lautsprecher enthalten magnetisierte Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen Hausmüll entsorgt werden. Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der Lebensdauer zu einer lokalen Recyclingeinrichtung gebracht werden.

Garantie und Gewährleistungsbestimmungen

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.

Terms of warranty

Technische Daten / Specifications

Modell / model	GZIB 20BR	GZIB 25BR	GZIB 30BR
Subwoofer ∅	20 cm / 8"	25 cm / 10"	30 cm / 12"
Impedanz / impedance	4 Ω
Belastbarkeit / power handling	150 Watt / Watts RMS	250 Watt / Watts RMS	350 Watt / Watts RMS
Empf. Verstärkerleistung / recommended amplifier power	100 – 200 Watt / Watts (RMS @ 4 Ω)	200 – 300 Watt / Watts (RMS @ 4 Ω)	200 – 400 Watt / Watts (RMS @ 4 Ω)
Abmessungen / dimensions	40 x 27 x 23 / 29 cm15.75x10.63x11.42/9.06"	44 x 32 x 28.5 / 36 cm17.32x12.3x11.22/14.17"	46 x 37 x 31 / 40 cm18.11x14.57x15.75/12.2"
Vol. net	17 L / 0.6 cu.ft.	33 L / 1.16 cu.ft.	37 L / 1.31 cu.ft.

Anschlussmöglichkeiten / Wiring options

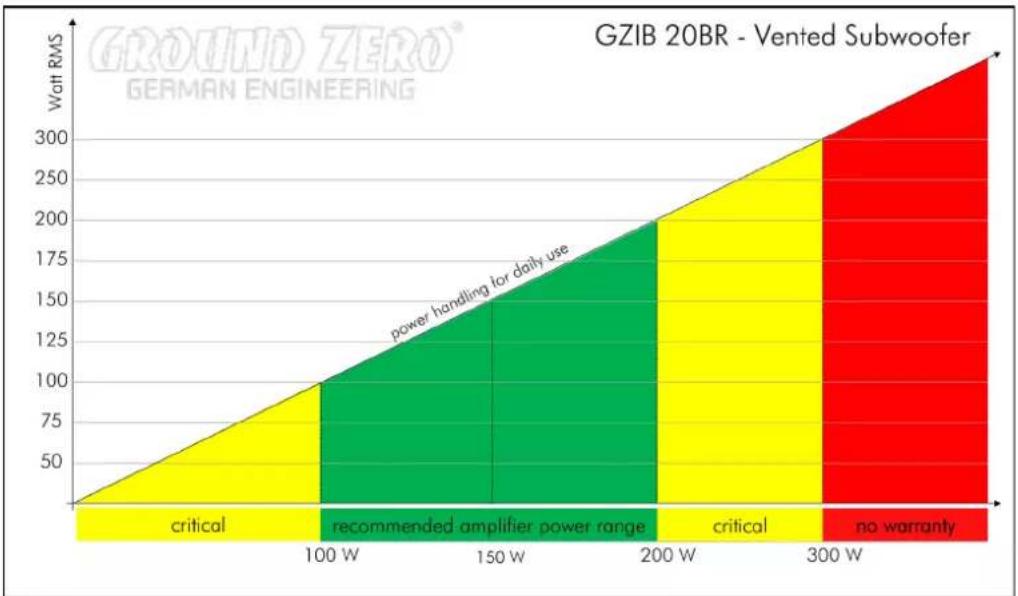

Empfohlene Verstärkerleistung / Recommended amplifier power

Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein. Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es sich um instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung handelt. Die Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle. Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt. GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen Satz zusammengefasst: RESPECT THE MUSIC!
