Produkttyp	Aktiv-Subwoofer
Modell	GZTB 20ACT
Lautsprecherdurchmesser	20 cm (8")
Membranmaterial	Aluminium
RMS-Ausgangsleistung	100 Watt
Max. Ausgangsleistung	160 Watt
Tiefpassweiche (einstellbar)	50 – 100 Hz
Betriebsspannung	10 V – 15 V
Max. Stromaufnahme	8 A
Gehäusematerial	Kunststoff (flache Bauweise)
Maße (B x H x T)	345 x 237 x 72 mm
Gewicht	3,2 kg
Eingänge	RCA und Hochpegel (Lautsprecherpegel)
Fernbedienung	Kabelgebundene Pegel-Fernbedienung
Automatische Einschaltfunktion	Ja (über Hochpegel-Eingang)
Phasenschalter	0°/180° umschaltbar
Einbauhinweis	Nicht in Tank oder Bremsleitungen bohren
Garantie	Gesetzliche Gewährleistung
Marke	Ground Zero

Häufig gestellte Fragen - GZTB 20ACT Ground Zero

Wie schließe ich den GZTB 20ACT an?

Verwenden Sie entweder den RCA-Eingang (Line-Pegel) oder den Hochpegel-Eingang (Lautsprecherpegel). Achtung: Nicht beide gleichzeitig nutzen. Bei Hochpegel-Betrieb wird das Remote-Kabel (Blau/Weiß) nicht benötigt.

Kann ich den Subwoofer ohne Remote-Kabel betreiben?

Ja, wenn Sie den Hochpegel-Eingang verwenden. Die automatische Einschaltfunktion erkennt das Signal und schaltet das Gerät ein. Bei RCA-Betrieb ist ein Remote-Signal (z.B. von der Head Unit) erforderlich.

Welche Sicherung wird benötigt?

Das Gerät wird mit einer 8A-Sicherung (gelb) geliefert. Ersetzen Sie diese nur durch eine identische Sicherung.

Was bedeutet der Phasenschalter?

Der Phasenschalter (0°/180°) gleicht die Phasenlage zwischen Subwoofer und anderen Lautsprechern an, um eine optimale Basswiedergabe zu erzielen. Testen Sie beide Stellungen und wählen Sie die, die voller klingt.

Wie stelle ich die Frequenzweiche ein?

Die Tiefpassweiche ist einstellbar von 50 bis 100 Hz. Drehen Sie den Regler so, dass der Subwoofer nahtlos mit den anderen Lautsprechern zusammenarbeitet, ohne übermäßige Überlappungen.

Kann ich gleichzeitig RCA und Hochpegel-Eingang nutzen?

Nein, verwenden Sie nur einen der beiden Eingänge. Gleichzeitige Nutzung kann zu Schäden führen.

Wo sollte ich den Subwoofer im Fahrzeug einbauen?

Geeignete Positionen sind z.B. unter dem Sitz oder im Kofferraum. Achten Sie auf ausreichende Belüftung und sichere Befestigung. Bohren Sie niemals in Tank, Bremsleitungen oder Kabel.

Wie reinige ich das Gerät?

Reinigen Sie das Gehäuse mit einem trockenen oder leicht feuchten Tuch. Verwenden Sie keine aggressiven Reinigungsmittel. Vermeiden Sie Flüssigkeitseintritt.

Warum schaltet sich der Subwoofer nicht ein?

Prüfen Sie die Stromversorgung (12V, Masse) und die Sicherung. Bei Hochpegel-Betrieb muss ein Audiosignal anliegen, um die automatische Einschaltung zu aktivieren. Überprüfen Sie auch die Fernbedienung (falls verwendet).

Welche Verstärkerleistung ist optimal?

Der Subwoofer hat eine RMS-Leistung von 100 Watt und eine max. Leistung von 160 Watt. Ein Verstärker mit 100–150 Watt RMS ist ideal. Überlastung vermeiden.

BEDIENUNGSANLEITUNG GZTB 20ACT Ground Zero

Ausstattungsmerkmale / Features

• 20 cm Aktiv-Subwoofer
• Leistungsstarkes Verstärkermodul
• Stabiles Gehäuse aus Kunststoff
- Flache Ausführung
• Einstellbare Frequenzweiche
• Geringe Stromaufnahme
• Kabelgebundene Pegel-Fernbedienung
• Hochpegel-Eingang mit automatischer Einschaltfunktion

Garantie und Gewährleistungsbestimmungen

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur noch vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.

Terms of warranty

Technische Daten / Specifications

Modell / model	GZTB 20ACT
Lautsprecher Durchmesser / speaker diameter 20 cm / 8"
Membrane / cone material	Aluminium / aluminum
RMS Ausgangsleistung / output power	100 Watt / Watts
Max. Ausgangsleistung / output power	160 Watt / Watts
Tiefpassweiche / low pass filter	50 – 100 Hz
Max. Strombedarf / current	8 A
Betriebsspannung / operation voltage	10 V – 15 V
Außenmaße / dimensions	345 x 237 x 72 mm13.58" x 9.33" x 2.83"
Gewicht / weight 3.2 kg

Allgemeine Einbauhinweise / General installation note

• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
  • Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die für den Radioempfang wichtig sind
  • Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
• Never drill a hole to the vehicle's gas tank or brake lines, to wirings or any other important vehicle parts!
• Never pass wires over sharp edges or vehicle parts to avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
  • Use adequately dimensioned power and speaker wires to connect the components

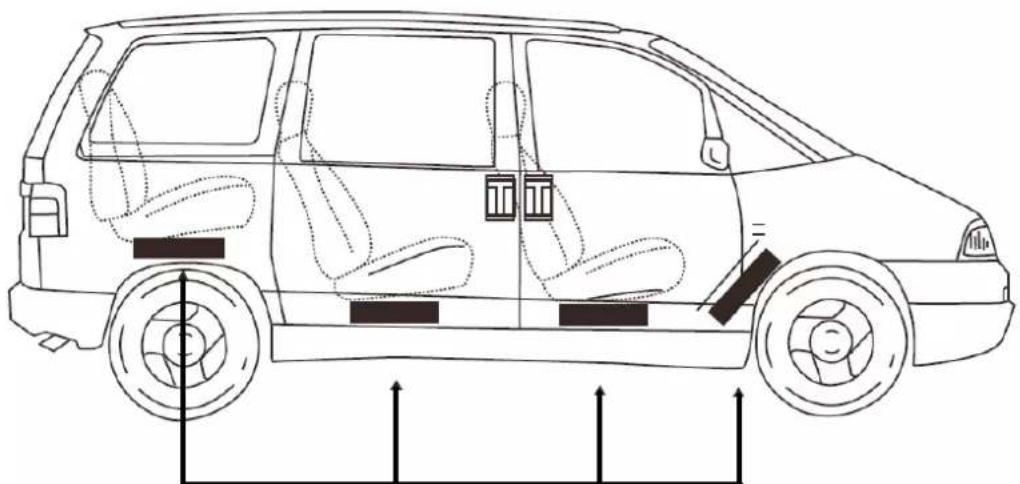

Empfohlene Einbaupositionen / Recommended mounting positions

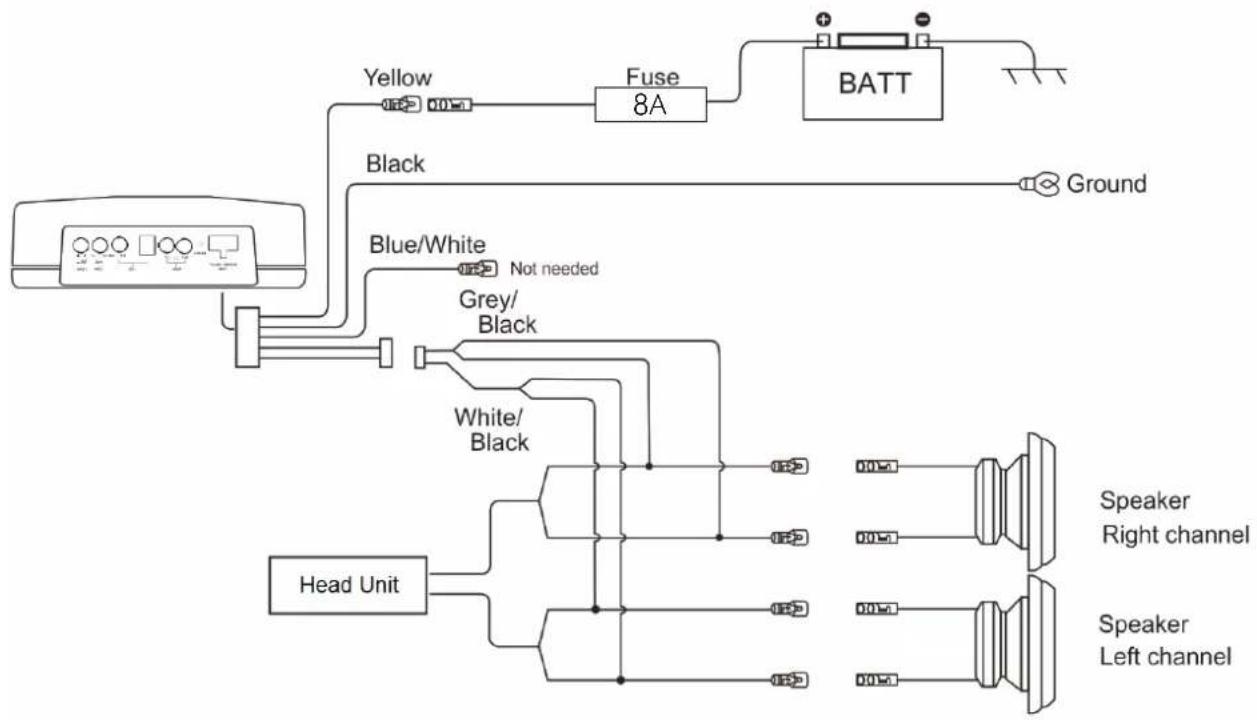

Verkabelung (Hochpegel-Eingang) / Wiring (high-level input)


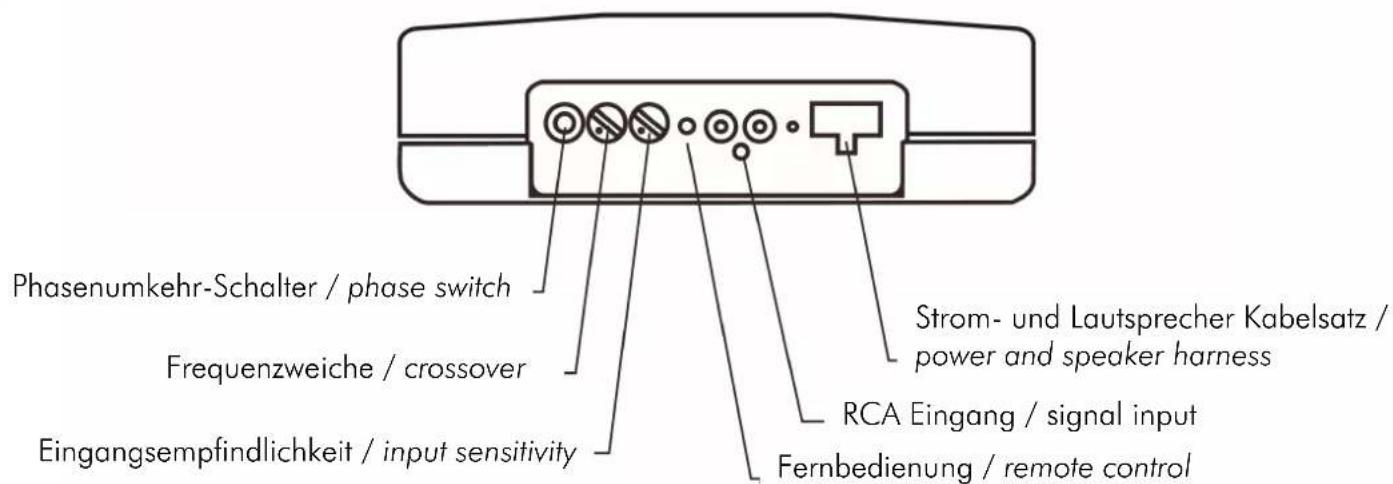

Einstellungen / Adjustments

Wichtig / Important

Achtung: Verwenden Sie entweder den RCA- oder den Hochpegel-Eingang. Nutzen Sie nie beide Eingänge gleichzeitig! Note: Use either RCA line level or the high-level input. Do not connect both at simultaneously!

Sicherheitshinweise / Herstellererklärung

Sicherheitshinweise: Setzen Sie dieses Gerät keinen extremen Temperaturen, Feuer, hoher Feuchtigkeit oder direktem Kontakt mit Flüssigkeiten aus. Verwenden Sie das Gerät nicht, wenn es beschädigt ist oder Flüssigkeiten ausgesetzt war. Halten Sie das Gerät, die Verpackung sowie jegliche Zubehörteile, Schrauben etc. von Kindern und Haustieren fern, um Unfällen vorzubeugen und Erstickungsgefahren zu vermeiden. Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Gerät der Richtlinie 2014/30/EU (EMV) entspricht. Hiermit wird außerdem erklärt, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC - Richtlinie über die allgemeine Produktsicherheit. Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Elektronische Produkte enthalten wertvolle Rohstoffe und dürfen nicht über den normalen Hausmüll entsorgt werden. Bitte bringen Sie das Gerät nach Ende der Lebensdauer zu Ihrer lokalen Recyclingeinrichtung.
