Produkttyp	2-Kanal Class-D Verstärker
Serie	RADIOACTIVE
Verstärkerklasse	D
Anzahl der Kanäle	2
RMS-Leistung an 4 Ω (1% THD+N)	2 x 285 W
RMS-Leistung an 2 Ω (1% THD+N)	2 x 450 W
RMS-Leistung an 4 Ω gebrückt (1% THD+N)	1 x 900 W
RMS-Leistung an 4 Ω gebrückt (10% THD+N)	1 x 1150 W
Frequenzgang	10 Hz – 25 kHz
Signal-Rausch-Abstand	-101.9 dB
Gesamtklirrfaktor (THD+N)	< 0,1%
Dämpfungsfaktor	> 200
Eingangsempfindlichkeit	200 mV – 5,3 V
Tiefpassfilter	40 Hz – 4000 Hz, 12 dB/Okt
Hochpassfilter	40 Hz – 4000 Hz, 12 dB/Okt
Bassanhebung	0 – 12 dB bei 45 Hz
Eingänge	RCA-Line-Eingang, High-Level-Lautsprechereingang
Lautsprecherausgänge	2-Kanal-Stereo oder gebrücktes Mono
Fernbedienung	Kabelgebundene Basspegel-Fernbedienung (optional)
Auto-Einschaltfunktion	Ja (über High-Level-Eingang)
Einschaltverzögerung	Ja
Statusanzeigen	Betrieb (grün), Schutz (rot)
Schutzschaltungen	Thermo, Kurzschluss, Überhitzung
Versorgungsspannung	12 V DC (negative Masse)
Sicherungswert	3 x 30 A (Verstärker), Empfohlene Hauptsicherung: 100 A
Abmessungen (H x B x T) - Gesamt	52 x 186 x 268 mm
Empfohlenes Lautsprecherkabel	min 2,5 mm² / 13 AWG
Empfohlenes Stromkabel	min 20 mm² / 4 AWG

Häufig gestellte Fragen - GZRA 2HD Ground Zero

Wie hoch sind die Leistungsdaten des GZRA 2HD?

Der GZRA 2HD liefert eine RMS-Leistung von 2 x 285 W an 4 Ω, 2 x 450 W an 2 Ω (1% THD+N) und 1 x 900 W an 4 Ω gebrückt (1% THD+N) oder 1 x 1150 W an 4 Ω gebrückt (10% THD+N).

Kann ich sowohl RCA- als auch High-Level-Eingänge gleichzeitig verwenden?

Nein, verwenden Sie niemals beide Eingänge gleichzeitig. Dies kann zu ernsthaften Schäden am Verstärker führen. Wählen Sie entweder RCA- oder High-Level-Eingang, nicht beide.

Wie stelle ich die Trennfrequenz ein?

Verwenden Sie die Regler für Tiefpassfilter und Hochpassfilter am Verstärker. Stellen Sie jeden von 40 Hz bis 4000 Hz mit einer Steilheit von 12 dB/Okt ein, um sie an Ihre Lautsprecher oder Subwoofer anzupassen.

Was bedeutet die PROTECT-LED?

Eine rote PROTECT-LED zeigt an, dass der Verstärker in den Schutzmodus geschaltet hat, normalerweise aufgrund eines Kurzschlusses an den Lautsprechern, Überhitzung oder einer instabilen Last. Überprüfen Sie die Lautsprecherverkabelung und sorgen Sie für ausreichende Kühlung.

Wie schließe ich die Bass-Fernbedienung an?

Schließen Sie die optionale kabelgebundene Basspegel-Fernbedienung (GZTA Bassremote) an die Remote-Buchse am Verstärker an. Dadurch können Sie die Bassanhebung vom Fahrersitz aus einstellen.

Welcher Kabelquerschnitt wird für Strom- und Massekabel empfohlen?

GROUND ZERO empfiehlt die Verwendung von mindestens 20 mm² (4 AWG) für Strom- und Massekabel. Das Stromkabel muss innerhalb von 20 cm (8 Zoll) der Batterie mit der empfohlenen Hauptsicherung (100 A) abgesichert werden.

Wie brücke ich den Verstärker für einen einzelnen Subwoofer?

Schließen Sie den Subwoofer an den Pluspol (+) von Kanal 1 und den Minuspol (-) von Kanal 2 an. Stellen Sie sicher, dass die Lastimpedanz im Brückenmodus mindestens 4 Ω beträgt.

Was ist die Auto-Einschaltfunktion und wie funktioniert sie?

Bei Verwendung des High-Level-Eingangs (Lautsprecherkabel vom Radio) schaltet sich der Verstärker automatisch ein, wenn er ein Audiosignal erkennt. Der Remote-Anschluss am Stromstecker kann ungenutzt bleiben.

Was soll ich tun, wenn sich der Verstärker bei hoher Lautstärke abschaltet?

Dies deutet wahrscheinlich auf Überhitzung oder eine zu niedrige Impedanz hin. Reduzieren Sie die Lautstärke, lassen Sie den Verstärker abkühlen und überprüfen Sie, ob die Lautsprecherimpedanz mindestens 2 Ω pro Kanal Stereo oder 4 Ω gebrückt beträgt. Sorgen Sie für gute Belüftung.

Welche Abmessungen hat der GZRA 2HD?

Die Abmessungen des Verstärkers (gesamt) betragen 52 mm (H) x 186 mm (B) x 268 mm (T). Die Kühlkörperabmessungen betragen 229 mm Tiefe. Er ist kompakt für einen 2-Kanal-Verstärker.

BEDIENUNGSANLEITUNG GZRA 2HD Ground Zero

• High-Performance Class D Verstärker
• 2 Ohm stabil im Stereobetrieb
• 4 Ohm stabil im Brückenbetrieb
• Hochpegeleingang mit Auto-On Funktion
• Breitbandig regelbare Frequenzweichen
• Bass-Boost (0 - 12 dB @ 45 Hz)
• Regelbare Eingangsempfindlichkeit
- Kabelgebundene Basspegel-Fernbedienung (optional erhältlich)
• (GZTA Bassremote)
- Einschaltverzögerung
• Thermische Schutzschaltung

Einleitung

Vielen Dank, dass Sie sich für ein GROUND ZERO Produkt entschieden haben! Wir wünschen Ihnen viel Freude mit ihrem neuen Produkt aus der IRIDIUM Serie.

Die Bedienungsanleitung beinhaltet alle notwendigen Informationen zur Verwendung dieses Produktes. Bitte lesen sie diese daher sorgfältig durch, um das bestmögliche Ergebnis zu erzielen. Fragen zum Produkt beantwortet der Fachhandel oder unser Customer Support.

Subwoofer sind ein wichtiger Bestandteile Ihres Car-Audio-Systems. Bitte bedenken Sie jedoch, dass diese ihre volle Leistungsfähigkeit nur erreichen können, wenn alle weiteren Komponenten des gesamten Systems sorgfältig aufeinander abgestimmt sind. Daher wird empfohlen, für die Zusammenstellung der Anlage sowie deren Einbau und Abstimmung den Fachhandel oder eine spezialisierte Fachwerkstatt aufzusuchen.

RADIOACTIVE Serie – Advanced Dynamics

Die RADIOACTIVE-Serie enthält eine breite Palette besonders effizienter Lautsprechersysteme sowie die passenden Hochleistungs-Subwoofer für die tägliche Verwendung oder auch für den SPL Einsatz. GROUND ZERO konzentrierte sich bei der Entwicklung jedes einzelnen Produkts auf die natürliche und dynamische Audiowiedergabe jeder Art von Musik. Kompakte, aber dennoch leistungsstarke Class D Verstärker vervollständigen das Angebot der Linie.

Garantie- und Gewährleistungsbestimmungen

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.

Sicherheitshinweise / Herstellererklärung

Sicherheitshinweise: Setzen Sie dieses Gerät keinen extremen Temperaturen, Feuer, hoher Feuchtigkeit oder direktem Kontakt mit Flüssigkeiten aus. Verwenden Sie das Gerät nicht, wenn es beschädigt ist oder Flüssigkeiten ausgesetzt war. Halten Sie das Gerät, die Verpackung sowie jegliche Zubehörteile, Schrauben etc. von Kindern und Haustieren fern, um Unfällen vorzubeugen und Erstickungsgefahren zu vermeiden.

Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Gerät der Richtlinie 2014/30/EU (EMV) entspricht. Hiermit wird außerdem erklärt, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC - Richtlinie über die allgemeine Produktsicherheit. Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Elektronische Produkte enthalten wertvolle Rohstoffe und dürfen nicht über den normalen Hausmüll entsorgt werden. Bitte bringen Sie das Gerät nach Ende der Lebensdauer zu Ihrer lokalen Recyclinginrichtung.

Allgemeine Montagehinweise

• Als Vorsichtsmaßnahme wird empfohlen, die Fahrzeugbatterie vor der Installation zu trennen! (Hinweis: Bei einigen neueren Fahrzeugen kann das Trennen der Batterie zu Fehlermeldungen der Bordelektrik führen, welche ausschließlich durch eine autorisierte Fachwerkstatt gelöscht werden können. Bitte beachten Sie Hinweise in der Betriebsanleitung des Fahrzeuges oder fragen Sie einen Servicepartner für Ihr Fahrzeug, bevor Sie die Batterie trennen!)
• Das Hauptstromkabel muss innerhalb der ersten 20 cm nach dem Anschluss und der Batterie durch eine geeignete Sicherung mit dem in der Anleitung genannten Wert abgesichert werden. (Hinweis: Wenn das Hauptstromkabel mehrere Verbraucher versorgt, sollte der Wert der Summe aller empfohlenen Sicherungswerte entsprechen. Hierbei muss gewährleistet sein, dass der gewählte Kabelquerschnitt für eine entsprechende Stromstärke geeignet ist)
• Wenn notwendig, sollten defekte Sicherungen ausschließlich durch neue Sicherungen derselben Qualität und mit identischem Sicherungswert ersetzt werden
• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenleitungen verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
• Der Verstärker verfügt über eine thermische Schutzschaltung, welche bei zu hoher Temperatur das Gerät abschaltet; nach der Abkühlung schaltet sich dieses wieder selbstständig ein. Um einen Wärmestau zu vermeiden, sollte für ausreichende Luftzufuhr zur Kühlung gesorgt werden. Die Oberfläche des Kühlkörpers darf nicht vollflächig abgedeckt werden
• Der Verstärker sollte NIEMALS auf stark vibrierenden Bauteilen oder Oberflächen montiert werden, z.B. Subwoofer-Gehäusen. Dies könnte zu Fehlfunktionen aufgrund sich gelöster Bauteile führen

Empfohlener Kabelquerschnitt

Lautsprecherkabel	min 2.5 mm^2
Stromversorgungskabel	min 20 mm^2

GROUND ZERO Produkte werden in Deutschland entwickelt

GROUND ZERO – internationaler Sponsor der

EMMA

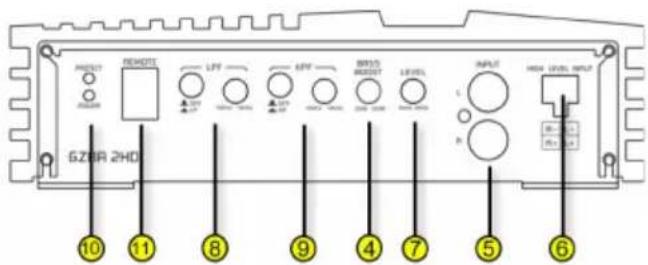

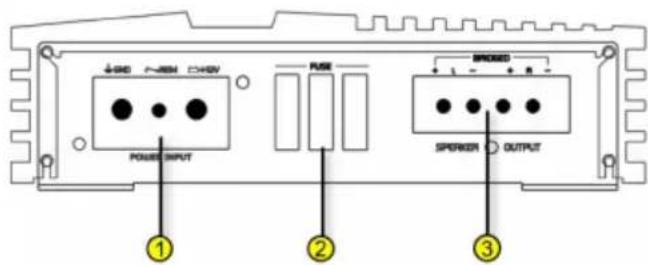

Einstellungen und Funktionen

1	Stromanschluss	+12V Dauerstrom-Anschluss (+)(z.B. direkt an den Pluspol der Batterie)REM Remote-Anschluss des Steuergerätes(nicht bei Verwendung des Hochpegeleingangs)GND Masse-Anschluss an der Karosserie (-)(z.B. direkt an den Minuspol der Batterie)
2	Sicherung(en)	Eine defekte Sicherung sollte ausschließlich durch eine Sicherung mit demselben Wert ersetzt werden
3	Lautsprecheranschluss	Zum Anschluss der LautsprecherkabelGeringste Impedanz im Stereobetrieb 2 OhmGeringste Impedanz im Brückenbetrieb 4 Ohm
4	Bass Boost	Bassanhebung um bis zu 12 dB bei 45 Hz
5	Line Eingang (Cinch)	Buchsen zum Anschluss der Cinch-Kabel (RCA)Wichtig: Der Hochpegel-Eingang und der Cinch-Eingang dürfen nicht gleichzeitig betrieben werden. Dies kann zu Schäden am Gerät führen
6	Hochpegel-Eingang	Anstelle des Cinch-Einganges kann alternativ der Hochpegel-Eingang genutzt werden. Hierbei werden die Lautsprecherausgänge des Quellgerätes (Radio) direkt angeschlossen. Der Verstärker schaltet hierbei automatisch ein, sobald ein Signal anliegt (Auto-On Funktion). Der REM (Remote) Eingang des Stromanschlusses bleibt in dieser Betriebsart unbenutztWichtig: Der Hochpegel-Eingang und der Cinch-Eingang dürfen nicht gleichzeitig betrieben werden. Dies kann zu Schäden am Gerät führen
7	Eingangs- empfindlichkeit	Regler zur Einstellung der Eingangsempfindlichkeit
8	Tiefpass-Filter	Mittels des Reglers wird die Übergangsfrequenz gewählt. Oberhalb dieser werden hohe Frequenzen gefiltert (40 Hz bis 4000 Hz)
9	Hochpass-Filter	Mittels des Reglers wird die Übergangsfrequenz gewählt. Unterhalb dieser werden tiefe Frequenzen gefiltert (40 Hz bis 4000 Hz)
10	Status Anzeige	POWER grün - Gerät in BetriebPROTECT rot - Fehler (Schutzschaltung aktiv)
11	Fernbedienung	Anschluss für die (optional erhältliche) Basspegel-Fernbedienung

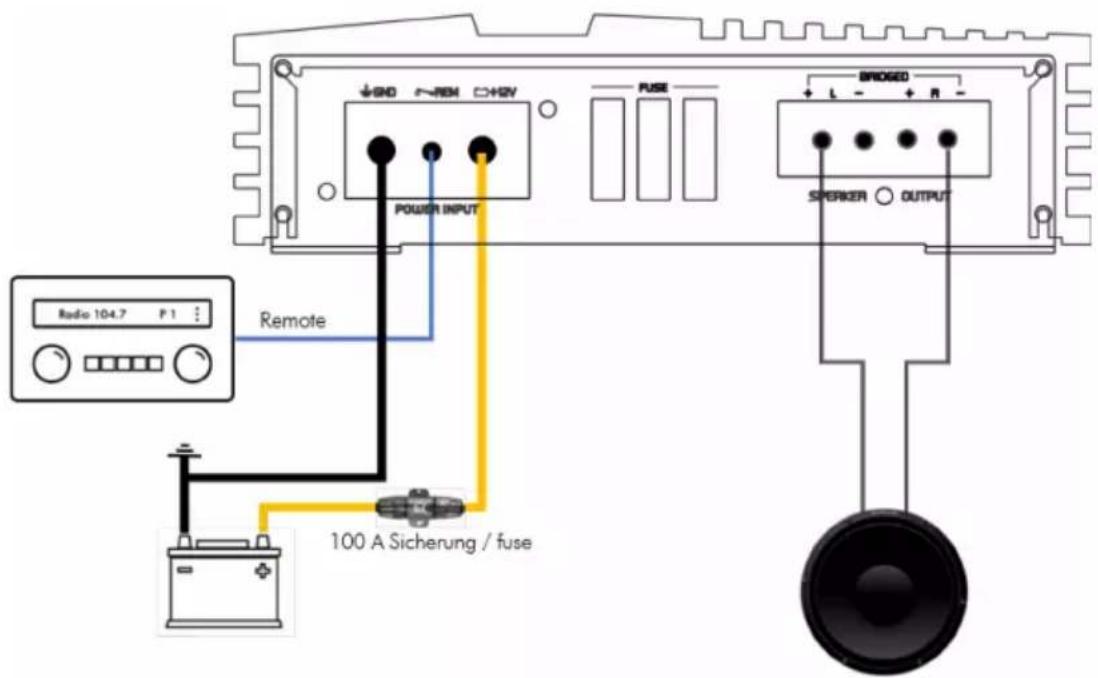

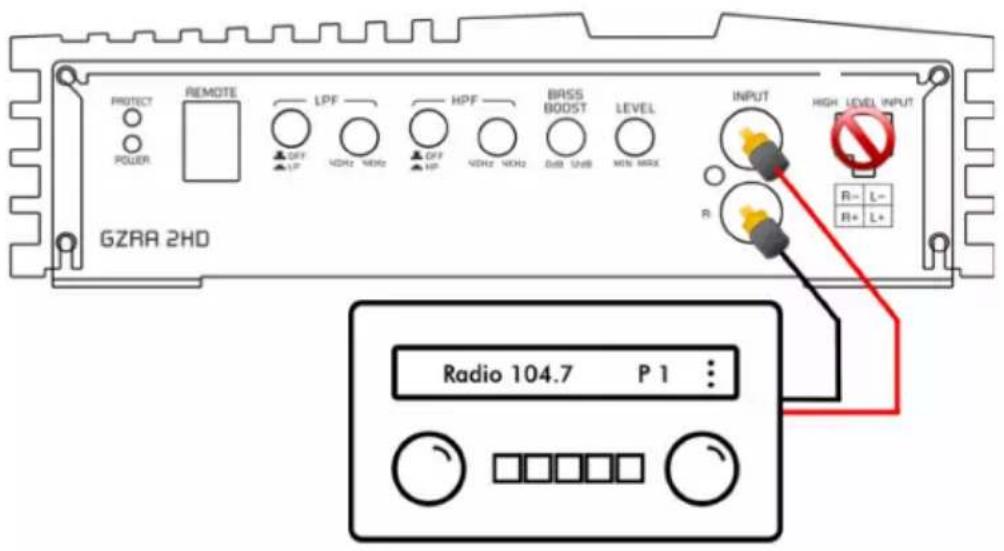

Betrieb mit Cinch-Eingang

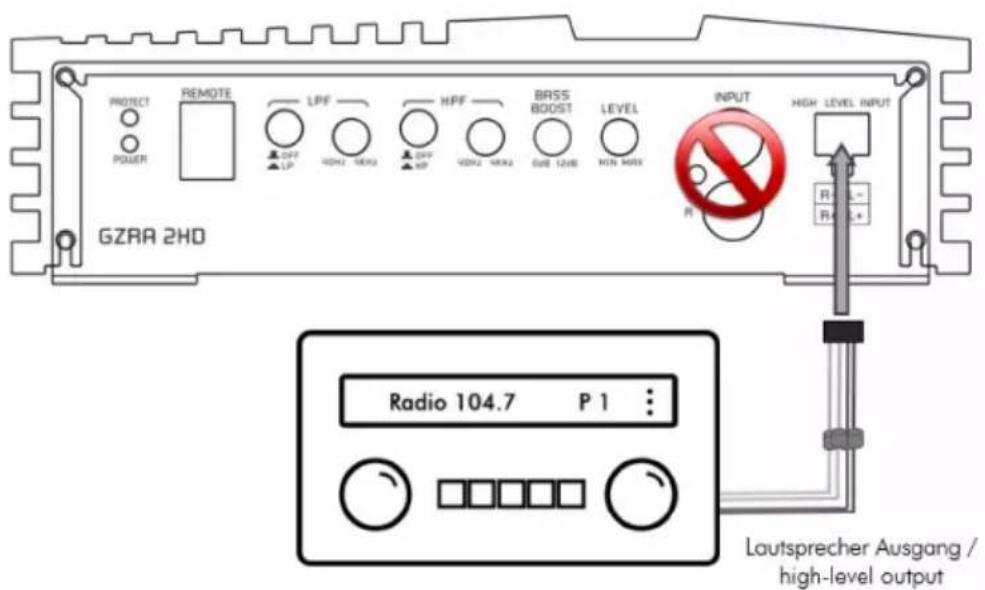

Betrieb mit Hochpegel-Eingang

Lautsprecher-Ausgang (Stereobetrieb)

Geringste Lautsprecherimpedanz je 2 Ω
Minimum speaker impedance 2 Ω each

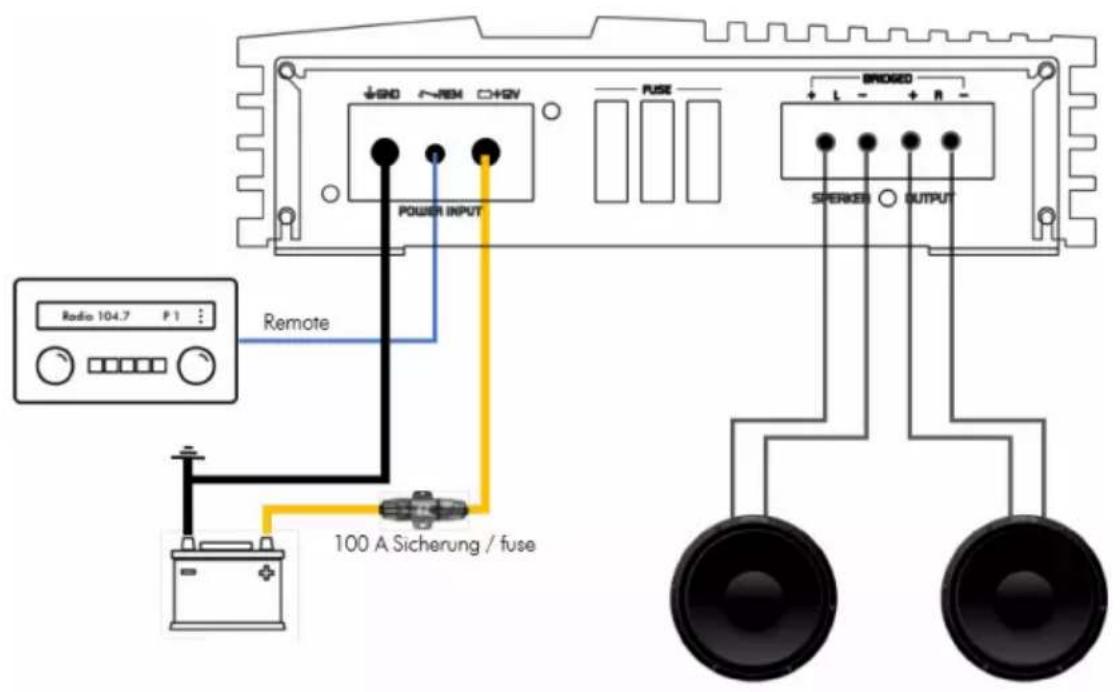

Lautsprecher-Ausgang (Brückenbetrieb)

Geringste Lautsprecherimpedanz 4 Ω
Minimum speaker impedance 4 Ω

Modell	GZRA 2HD
Verstärkerart	2 Kanal Class D
RMS Leistung @ 4 Ω CEA Standard CEA-2006-A	2x 285 W (1% THD+N)
RMS Leistung @ 2 Ω CEA Standard CEA-2006-A	2x 450 W (1% THD+N)
RMS Leistung gebrückt @ 4 ΩCEA Standard CEA-2006-A	1x 900 W (1% THD+N)1x 1150 W (10% THD+N)
Tiefpass-Filter	40 Hz – 4000 Hz (12 dB/Okt.)
Hochpass-Filter	40 Hz – 4000 Hz (12 dB/Okt.)
Frequenzgang	10 Hz – 25 kHz
Signal-Rausch-Abstand (SNR)	-101.9 dB
Gesamte Verzerrungen (THD+N)	< 0.1%
Dämpfungsfaktor	> 200
Eingangsempfindlichkeit	200 mV – 5.3 V
Sicherung(en)	3x 30 A
Empfohlene Hauptsicherung	100 A
Abmessungen (B x H x L)(Kühlkörper / gesamt)	186 x 52 x 229/268 mm

Fehlerdiagnose

Problem	Kontrolle	Hilfe
Kein Ton	Leuchtet die POW LED?	Sicherung prüfenRemote Kabel prüfen+12 Volt prüfenMasse prüfen
	Leuchtet die PRO LED?	Kurzschluss am LautsprecherGerät überhitztGerät defekt
Verstärker schaltet nicht ein	Keine Stromzufuhr	Sicherung prüfen+12 Volt prüfenMasse prüfen
	Keine Spannung am Remote	Remote am Radio prüfen
Verstärker schaltet bei Lautstärke ab	Lautsprecherimpedanz prüfen	Prüfen Sie, ob der Widerstand am LS Terminal von 2 Ohm nicht unterschritten wird
Ton fehlt an einem Kanal	Cinch / Lautsprecherkabel prüfen Kabel/Stecker beschädigt
Protection LED leuchtet	Verstärker überhitzt	Lautstärke verringern oder Gerät einige Zeit abschalten
	Kurzschluss am Lautsprecheranschluss	Lautsprecherkabel auf Kurzschluss prüfen
