BEDIENUNGSANLEITUNG GZCS DSPA-4.60ISO Ground Zero
4-Kanal Verstärker mit integriertem DSP und ISO-Anschluss
GZCS DSPA-4.60ISO
Anleitung
(AWV2.0)
Ausstattungsmerkmale
• 4-Kanal Verstärker mit integriertem digitalem Signalprozessor (DSP)
• 4-Kanal ISO-Anschlusskabel
• 8-Kanal DSP mit 4-Kanal Line-Ausgang
• 2x Analog Devices SigmaDSP
• Auto-On Funktion / Einschaltverzögerung
• Geeignet für Fahrzeuge mit Start-Stop Funktion
• Echtzeit-Bedienung sämtlicher Funktionen (über PC oder APP*)
• Übersichtliche PC-Software (Windows® kompatibel)
• Kanalgetrennter, parametrischer Equalizer (8x 10-Band)
• Kanalgetrennte Laufzeitkorrektur (0-8 ms / 0-272 cm)
• Regelbare Frequenzweiche (HPF/LPF/BPF im Bereich 20 Hz – 20 kHz)
• Wählbare Flankensteilheit der Frequenzweiche (6-24 dB/Okt.)
• 3 Filtervarianten (Butterworth/Bessel/Linkwitz-Riley)
• Wählbare Phasenkorrektur je Kanal (0° oder 180°)
• 6 Speicherplätze für individuelle Presets
- Anschluss für optionale, kabelgebundene Fernbedienung GZDSP REM 4-8XII-S (separat erhältlich)
- Kabellose Musikübertragung in Verbindung mit optionalem Adapter GZDSP BTS 4-8XII (separat erhältlich)
Produktbeschreibung
Der GZCS DSPA-4.60ISO ist ein kompakter Verstärker mit integriertem digitalen Signalprozessor, welcher die Klangqualität einer Musikanlage im Auto unter bestimmten Voraussetzungen deutlich verbessern kann. Die Basis hierfür bilden zwei 28-Bit DSP-Chips in Verbindung mit vier 24-Bit Analog zu-Digital und acht Digital-zu-Analog Wandlern. Der Anschluss des Verstärkers erfolgt über das mitgelieferte ISO-Anschlusskabel oder ein als Zubehör erhältliches, fahrzeugspezifisches Adapterkabel. Zusätzlich zu den vier Ausgangskanälen des Verstärkers können noch weitere Verstärker an die vier Vorverstärker-Ausgangskanäle angeschlossen werden.
App Steuerung & kabellose Musikübertragung
Zur Verwendung eines mobilen Gerätes zur Steuerung des GZCS DSPA-4.60ISO und zur Änderung der Einstellungen wird die GROUND ZERO GZDSP 4-8X/II Control App benötigt (Android / iOS). Weitere Hinweise hierzu und eine Anleitung stehen auf der GROUND ZERO Webseite zum Download bereit
Inhaltsverzeichnis
| Lieferumfang / Garantiebestimmungen | 2 |
| Allgemeine Montagehinweise 3 | |
| ISO-Kabelverbindung | 3 |
| Stecker-Belegung 4 | |
| PC Software und USB Verbindung 4 | |
| Benutzeroberfläche 5-6 | |
| Speichernutzung | 6 |
| Options-Menü / Fehlerdiagnose | 7 |
| Sicherheitshinweise / Herstellererklärung 7 | |
| Technische Daten | 8 |
Lieferumfang
• 1 x GZCS DSPA-4.60ISO
• 1 x USB-Kabel (A auf B Anschluss)
• 1 x ISO-Anschlusskabelsatz
- 1 x CD-ROM (Software & Gerätetreiber) kompatibel zu Microsoft Windows ^ XP SP3, Vista, 7, 8, 8.1 und 10)
• 1 x Bedienungsanleitung (Deutsch/Englisch)
- 1 x Befestigungssatz
Optional erhältlich
• GZDSP BTS 4-8XII BT-Adapter für Musik Streaming und zur Steuerung per App
• GZDSP REM 4-8XII-S Kabelgebundene Fernbedienung
Garantie- und Gewährleistungsbestimmungen
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.
Allgemeine Montagehinweise
Als Vorsichtsmaßnahme wird empfohlen, die Fahrzeugbatterie vor der Installation zu trennen! (Hinweis: Bei einigen neueren Fahrzeugen kann das Trennen der Batterie zu Fehlermeldungen der Bordelektrik führen, welche ausschließlich durch eine autorisierte Fachwerkstatt gelöscht werden können. Bitte beachten Sie Hinweise in der Betriebsanleitung des Fahrzeuges oder fragen Sie einen Servicepartner für Ihr Fahrzeug, bevor Sie die Batterie trennen!)
Das Hauptstromkabel (für Verstärker) muss innerhalb der ersten 20 cm nach dem Anschluss an der Batterie durch eine geeignete Sicherung mit entsprechendem Wert abgesichert werden. (Hinweis: Wenn das Hauptstromkabel mehrere Verbraucher versorgt, sollte der Wert der Summe aller empfohlenen Sicherungswerte entsprechen. Hierbei muss gewährleistet sein, dass der gewählte Kabelquerschnitt für eine entsprechende Stromhöhe geeignet ist.) Wenn notwendig, sollten defekte Sicherungen ausschließlich durch neue Sicherungen derselben Qualität und mit identischem Sicherungswert ersetzt werden. Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren! Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten. Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die für den Radioempfang wichtig sind. Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen, um einen Wärmestau zu vermeiden, sollte für ausreichende Luftzufuhr zur Kühlung gesorgt werden. Die Oberfläche des Kühlkörpers darf nicht vollflächig abgedeckt werden! Der Verstärker sollte nicht auf stark vibrierenden Bauteilen oder Oberflächen, wie z.B. Subwoofer-Gehäusen montiert werden. Dies könnte zu Fehlfunktionen aufgrund sich gelöster Bauteile führen
ISO-Kabelverbindung
Stecker-Belegung (14- und 8-polig)
| 1 | Violett/sw | Kanal 4 (-) | Zum Anschluss des rechten Heck-Lautsprecherausganges (-) |
| 2 | Grün/sw | Kanal 3 (-) | Zum Anschluss des linken Heck-Lautsprecherausganges (-) |
| 3 | Violett | Kanal 4 (+) | Zum Anschluss des rechten Heck-Lautsprecherausganges (+) |
| 4 | Grün | Kanal 3 (+) | Zum Anschluss des linken Heck-Lautsprecherausganges (+) |
| 5 / 6 | Gelb | + 12 Volt Betriebsspannung | Zum Anschluss an eine +12 Volt Leitung für Zubehör oder an den Pluspol der Fahrzeugbatterie. Hierfür sollte ein ausreichend dimensioniertes Kabel (mind. 4 mm ^2 ) verwendet und dieses mittels einer Sicherung (35 Ampère) im Abstand von max. 30 cm nach der Batterie abgesichert werden |
| 7 / 8 / 10 | Schwarz | Masse (GND) | Zum Anschluss an einen Massepunkt. Hierfür sollte ein ausreichend dimensioniertes Kabel verwendet werden (mind. 4 mm ^2 ) |
| 9 | Blau/weiß | Remote Ausgang | Der DSP Verstärker schaltet sich automatisch ein, sobald ein Eingangssignal erkannt wird. Weitere angeschlossene Verstärker können über die 12V Schaltspannung, die im Betrieb an der blauen Leitung anliegt, eingeschaltet werden. Diese Leitung darf jedoch nur als Remote-Leitung und nicht zur Stromversorgung genutzt werden (max. 300 mA)! |
| 11 | Weiß/sw | Kanal 1 (-) | Zum Anschluss des linken Front-Lautsprecherausganges (-) |
| 12 | Grau/sw | Kanal 2 (-) | Zum Anschluss des rechten Front-Lautsprecherausganges (-) |
| 13 | Weiß | Kanal 1 (+) | Zum Anschluss des linken Front-Lautsprecherausganges (+) |
| 14 | Grau | Kanal 2 (+) | Zum Anschluss des rechten Front-Lautsprecherausganges (+) |
| 1 | Grau/sw | Kanal 2 (-) | Zum Anschluss des rechten Front-Lautsprechereinganges (-) |
| 2 | Grau | Kanal 2 (+) | Zum Anschluss des rechten Front-Lautsprechereinganges (+) |
| 3 | Weiß/sw | Kanal 1 (-) | Zum Anschluss des linken Front-Lautsprechereinganges (-) |
| 4 | Weiß | Kanal 1 (+) | Zum Anschluss des linken Front-Lautsprechereinganges (+) |
| 5 | Violett/sw | Kanal 4 (-) | Zum Anschluss des rechten Heck-Lautsprechereinganges (-) |
| 6 | Violett | Kanal 4 (+) | Zum Anschluss des rechten Heck-Lautsprechereinganges (+) |
| 7 | Grün/sw | Kanal 3 (-) | Zum Anschluss des linken Heck-Lautsprechereinganges (-) |
| 8 | Grün | Kanal 3 (+) | Zum Anschluss des linken Heck-Lautsprechereinganges (+) |
Installation der Software
Die DSP Software ist mit Windows™ Betriebssystemen (ab XP) kompatibel*. Es wird ein USB-Anschluss und ca. 25 MB freier Speicherplatz benötigt. Die zur Installation notwendigen Dateien befinden sich auf der beiliegenden CD-ROM. Falls kein Laufwerk vorhanden ist, kann die Software auch über die Ground Zero Webseite heruntergeladen werden: www.ground-zero-audio.com
* kompatible Betriebssysteme:
Microsoft Windows® XP SP3 / Vista / 7 / 8 / 8.1 / 10
Hardwarevoraussetzungen:
min. 1.5 GHz Prozessor mit 1 GB Arbeitsspeicher (RAM) und mit Grafikkarte
mit einer Auflösung von min. 1024x600
Nachdem die setup.exe gestartet wurde, führt der Installationsassistent durch die üblichen Schritte. Hinweis! Es sollte immer die neueste verfügbare Software-Version genutzt werden. Diese steht auf der Webseite zum Download bereit.
USB Verbindung
Hinweis zur USB Verbindung: Das im Lieferumfang befindliche USB Kabel sollte nicht verlängert werden, da die Kommunikation zwischen DSP und PC beeinträchtigt werden könnte.
Zur Konfiguration des DSP muss dieser mittels des mitgelieferten USB-Kabels mit einem PC, auf welchem zuvor die DSP-Software installiert wurde, verbunden werden. Nun kann die Software durch Doppelklick auf das Icon auf dem Desktop oder durch Auswahl aus der Programmliste gestartet werden. Beim Programmstart erscheint das Hauptfenster.
Hinweis zur Windows® Benutzerkontensteuerung: Sollte das Betriebssystem so eingestellt sein, dass eine Sicherheitsfreigabe zum Starten einer Software aus unbekannter Quelle notwendig ist, erscheint bei jedem Programmstart ein Sicherheitshinweis zur Freigabe des Programmes. Bestätigen Sie die Frage bitte indem Sie >Ja< wählen, um das Programm zu starten.
USB Anschluss und COM Port
Zur Nutzung der Software wird eine Kommunikation zwischen dem PC und dem GZCS DSPA-4.60ISO aufgebaut. Hierzu ist eine freie USB-Buchse notwendig. Beim Anschließen des USB-Kabels wird während der Verbindung seitens des Betriebssystems ein sogenannter USB-Port zugewiesen. Dies erfolgt automatisch.
GROUND ZERO GZCS DSPA-4.60ISO

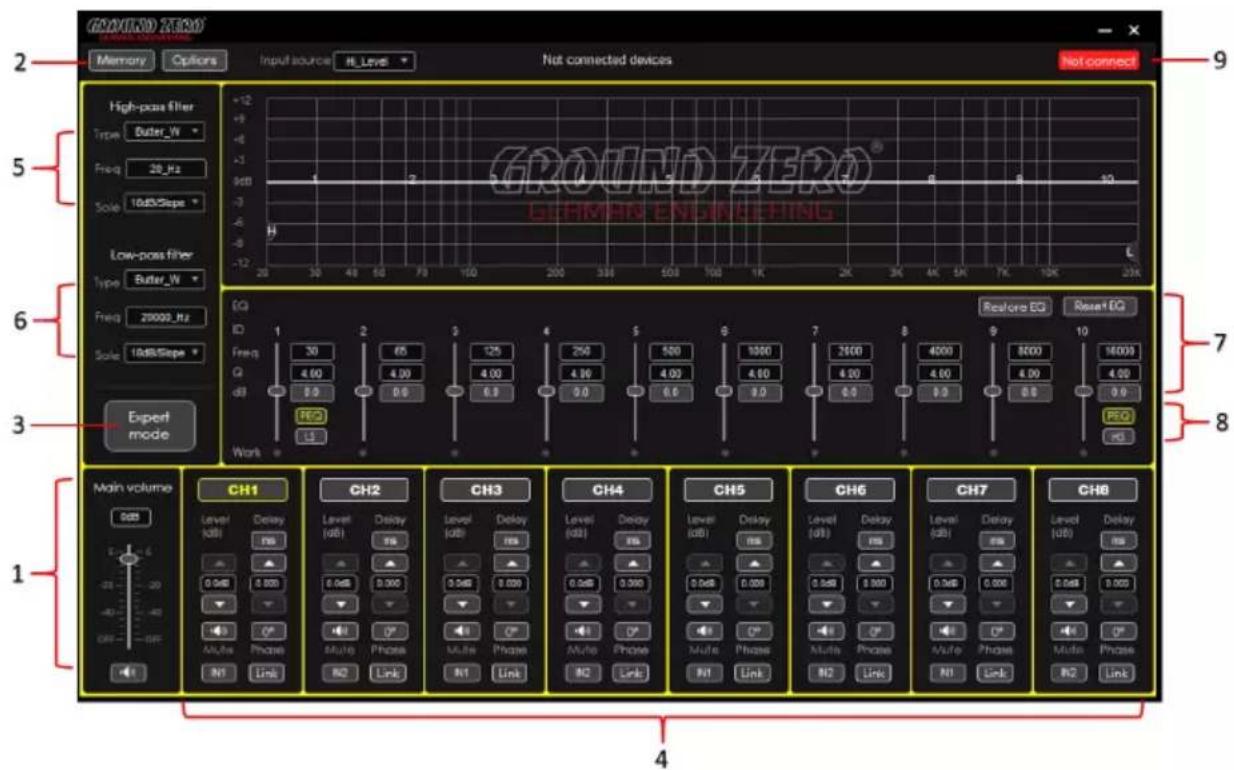

Grafische Benutzerberfläche der DSP-Software (GUI)
GROUND ZERO GZCS DSPA-4.60ISO
Grafische Benutzerberfläche der DSP-Software (GUI)
| 1 | Main levelRegelung | Einstellung des Gesamtpegels (Regelung der Eingangsempfindlichkeit) von -60 bis +6 dB (diese Einstellung entspricht der Regelung über die Fernbedienung von 0 bis 66)Das Betätigen des MUTE Buttons schaltet alle Ausgänge stumm |
| 2 | Memory / OptionsDropdown Menü | Die Schaltflächen öffnen jeweils ein Dropdown Menü. Weitere Informationen hierzu finden sich im entsprechenden Abschnitt |
| 3 | Expert mode | Wechselt zur Kanalzuordnung. Weitere Informationen hierzu finden sich unter Punkt 10 |
| 4 | ChannelEinstellungen | Channel: Der zu bearbeitende Kanal wird über die Schaltfläche ausgewähltLevel: Mittels der Pfeile kann der Pegel des Kanals eingestellt werdenMute: Das Betätigen der Schaltfläche schaltet den Kanal stummInput: Die Schaltfläche zeigt den gewählten Eingangskanal an. Durch wiederholtes Betätigen kann einer der vier Eingangskanäle gewählt werdenDelay: Die Schaltfläche zeigt die gewählte Einheit der Laufzeitverzögerung an. Durch wiederholtes Betätigen kann die Einheit gewählt werden (ms/cm/inch).Mittels der Pfeile kann die Laufzeitverzögerung eingestellt werden. Wahlweise kann der Wert über die Tastatur auch direkt in das Anzeigefeld eingetragen werdenPhase: Jeder Klick auf die Schaltfläche dreht die Phasenlage um 180°Link: Das Betätigen der Schaltfläche verbindet das jeweilige Kanalpaar (z.B. 1 mit 2, 3 mit 4,...), um Einstellungen für beide Kanäle gleichzeitig vorzunehmen |
| 5 | Hochpass-FilterEinstellungen | Type: Über das Dropdown-Menü kann eine Filter-Charakteristik gewählt werdenFreq: Der gewünschte Wert kann über die Tastatur direkt in das Feld eingetragen oder über das Scroll-Rad der Computer-Maus verändert werden. Die Frequenzgangkurve zeigt die entsprechenden Änderungen grafisch an ( H = high pass filter )Slope: Über das Dropdown-Menü kann eine Flankensteilheit gewählt oder deaktiviert werdenHinweis: Die Filter lassen sich auch mit der PC-Maus direkt in der Grafik einstellen |
| 6 | Tiefpass-FilterEinstellungen | Type: Über das Dropdown-Menü kann eine Filter-Charakteristik gewählt werdenFreq: Der gewünschte Wert kann über die Tastatur direkt in das Feld eingetragen oder über das Scroll-Rad der Computer-Maus verändert werden. Die Frequenzgangkurve zeigt die entsprechenden Änderungen grafisch an ( L = low pass filter )Slope: Über das Dropdown-Menü kann eine Flankensteilheit gewählt oder deaktiviert werdenHinweis: Die Filter lassen sich auch mit der PC-Maus direkt in der Grafik einstellen |
| 7 | EqualizerEinstellungen | Sobald Änderungen am Equalizer vorgenommen werden, erscheint die Schaltfläche:Bypass EQ: Setzt die Einstellungen des Equalizers vorübergehen auf die Werkseinstellungen zurück. Wenn diese Funktion aktiviert wurde, erscheint die Schaltfläche:Restore EQ: Durch die Betätigung werden die vorherigen Einstellungen wiederhergestelltReset EQ: Es werden alle Equalizer-Einstellungen auf die Werkseinstellung zurückgesetztFreq / Q / dB: Der gewünschte Wert kann über die Tastatur direkt in das Feld eingetragen oder über das Scroll-Rad der Computer-Maus verändert werden. Die Frequenzgangkurve zeigt die entsprechenden Änderungen grafisch anHinweis: Viele Funktionen lassen sich auch mit der PC-Maus direkt in der Grafik ändern |
| 8 | PEQ oder LS/HSAuswahl | Durch die Auswahl eines der beiden verfügbaren Modi für das erste (1) bzw. letzte (10)Band, kann statt der werksseitig eingestellten Standard-Funktion (PEQ), ein variables Shelf-Filter (LS/HS) mit einer Flankensteilheit von 6 oder 12 dB/Oktave gewählt werden |
| 9 | Connect / DisconnectSchaltfläche | Durch das Betätigen der Schaltfläche wird die Verbindung zum Gerät über die USB-Schnittstelle aufgebaut bzw. getrennt. Der Status der Verbindung wird auch im oben im Fenster angezeigt |
| 10 | Input signal | Über die Matrix kann für jeden Ausgangskanal der gewünschte Eingangskanal oder mehrere ausgewählt werden. Bei der Auswahl mehr als eines Eingangskanals zeigt die Schaltfläche des gewählten Ausgangskanals dies anhand des MIX-Symbols an |
Speichernutzung / Memory Dropdown-Menü
| Load DSP unit Preset | Laden eines Presets aus dem Speicher des Gerätes |
| Save as DSP unit Preset | Speichern der aktuellen Einstellung als Preset auf dem Gerät. Zusätzlich kann ein individueller Name vergeben werden |
| Delete DSP unit Preset | Löschen eines Presets aus dem Speicher des Gerätes |
| Load PC preset file | Laden eines Presets aus dem Speicher des PC |
| Save as PC preset file | Speichern der aktuellen Einstellung als Preset auf dem PC |
| Load all presets | Laden aller Presets aus dem Speicher des PC |
| Save all presets | Speichern aller Presets auf dem PC |
| Factory Reset | Setzt das Gerät auf die Werkseinstellungen zurück. Achtung: Hierbei durchläuft das Gerät mehrere Routinen und öffnet verschiedene Fenster. Nach ca. 15 Sekunden ist der Vorgang abgeschlossen |
Options Dropdown-Menü
| Language | Zur Auswahl der englischen oder chinesischen Darstellung |
| Update | Öffnet ein Fenster zur Auswahl der Update-Datei auf dem PC |
| Help | Öffnet ein Browser-Fenster mit der Ground Zero Webseite |
| About | Zeigt ein Fenster mit der Software Version an |
Fehlerdiagnose
| Problem | Kontrolle | Hilfe |
| Keine Funktion | Leuchtet die LED an der Seite des Gerätes? | Sicherung prüfenRemote Kabel prüfen+12 Volt Anschluss und Kabel prüfenMasse Anschluss und Kabel prüfen |
| Kein Ton(PWR LED an) | Signalkabel nicht korrekt angeschlossen oder defekt | Kontakt prüfen oder Kabel erneuern |
| Kein Signal von der Head Unit (Radio) | Ausgangssignal der Head-Unit (Radio) prüfen | |
| Endstufe eingeschaltet? | Remote OUT am DSP prüfenSpannungsversorgung der Endstufe prüfen | |
| MUTE aktiviert in der DSP-Software | Einstellung korrigieren | |
| Lautstärke an der optionalen Fernbedienung zu niedrig eingestellt | Einstellung korrigieren | |
| Einzelne Kanäle ohne Funktion | Signalkabel nicht korrekt angeschlossen oder defekt | Kontakt prüfen oder Kabel erneuern |
| Kein Signal von der Head-Unit (Radio) | Ausgangssignal der Head-Unit (Radio) prüfen | |
| Der Balance- bzw. Fader-Regler am Steuergerät ist nicht in der Mittel-Position | Einstellung korrigieren | |
| Konfigurierung der Ein- und Ausgänge falsch | Einstellung korrigieren | |
| Gain Einstellung zu gering, oder MUTE aktiv | Einstellung korrigieren | |
| Diffuser Klang, fehlerhaftesStereo Klangbild | Lautsprecher (Signal) phasenverdreht | Korrekte Polung der Lautsprecher prüfenKorrekte Polung der Hochpegel-Eingänge prüfenEinstellung der Phase prüfenEinstellung der Laufzeitkorrektur prüfen |
| Verzerrter Klang | Lautsprecher überlastet | Lautstärke verringernHochpass und Flankensteilheit in der Software prüfen |
| DSP-Eingang übersteuert | Korrekten Eingang wählenEingangsempfindlichkeit des DSP beachten | |
| Head-Unit (Radio) übersteuert am Ausgang | Pegel an der Head-Unit verringernSämtliche Klangregler an der Head-Unit auf 0 setzenLoudness an der Head-Unit ausschalten | |
| Verstärker übersteuert (Clipping) | Eingangsempfindlichkeit des Verstärkers prüfenPegel verringern | |
| ErhöhtesRauschen | GAIN Einstellung zu hoch | Main level - Einstellung in der Software verringern |
| Head-Unit (Radio) rauscht | Head-Unit (Radio) gegen hochwertiges Gerät tauschenHead-Unit (Radio) prüfen | |
| Fahrzeug-spezifische Störgeräusche hörbar in der Anlage | Verschiedene Stromquellen | Head-Unit, DSP und Endstufe am gleichen Masse und +12V Anschluss betreiben. |
| Signalkabel nicht korrekt angeschlossen oder defekt | Kontakt prüfen oder Kabel erneuern | |
| Head-Unit (Radio) fehlerhaft | Head-Unit (Radio) prüfen | |
| Verstärker fehlerhaft | Verstärker prüfen lassen | |
| DSP oder Endstufe in der Nähe eines KFZ-Steuergerätes verbaut | Einbauposition verändern |
Sicherheitshinweise / Herstellererklärung
Sicherheitshinweise: Setzen Sie dieses Gerät keinen extremen Temperaturen, Feuer, hoher Feuchtigkeit oder direktem Kontakt mit Flüssigkeiten aus. Verwenden Sie das Gerät nicht, wenn es beschädigt ist oder Flüssigkeiten ausgesetzt war. Halten Sie das Gerät, die Verpackung sowie jegliche Zubehörteile, Schrauben etc. von Kindern und Haustieren fern, um Unfällen vorzubeugen und Erstickungsgefahren zu vermeiden.
Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Gerät der Richtlinie 2014/30/EU (EMV) entspricht. Hiermit wird außerdem erklärt, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC - Richtlinie über die allgemeine Produktsicherheit.
Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Elektronische Produkte enthalten wertvolle Rohstoffe und dürfen nicht über den normalen Hausmüll entsorgt werden. Bitte bringen Sie das Gerät nach Ende der Lebensdauer zu Ihrer lokalen Recyclinginrichtung.
Technische Daten
| Modell | GZCS DSPA-4.60ISO |
| Typ | 4-Kanal ISO-Verstärker mit integriertem digitalen Signalprozessor (DSP)Sampling Frequenz 48 kHz / Auflösung 56-bit |
| Frequenzgang | 20 Hz – 20 kHz (-3 dB) |
| Prozessor | 2x Analog Devices SigmaDSP |
| Eingangsempfindlichkeit | Hochpegel-Eingang (über ISO-Kabelsatz) 1.5 bis 13 V RMS |
| Eingangsimpedanz | 39 Ω |
| Ausgangsspannung (Cinch) je Kanal | ≥ 2.5 V max |
| Remote Ausgangsstrom | max. 300 mA |
| Lautsprecher Einschalt-Spannung | > 1.3 V |
| Sicherung | 35 A |
| Gehäuseabmessungen(Kühlkörper/gesamt) | 160/182 x 52 x 136 mm (L x H x B) |
| Software Kompatibilität | Microsoft Windows ^TM XP SP3, Vista, 7, 8, 8.1,10 |
| Preset-Speicher | 6 individuell benennbare Speicherplätze |
| Equalizer | 8x parametrischer 10-Band EQ (20 Hz – 20 kHz) mit wählbarer Güte |
| Laufzeitkorrektur | 0 – 8 ms / 0 – 272 cm |
| Frequenzweiche | 6 / 12 / 18 / 24 dB/Okt. Flankensteilheit mit wählbarer Charakteristik |
| Phasenumschaltung | 0° / 180° |
| Optionales Zubehör | Adapter zur kabellosen Musikübertragung GZDSP BTS 4-8XIIKabelgebundene Fernbedienung GZDSP REM 4-8XII-S |
| Ausgangsleistung je Kanal an 4 Ohm | 4x 45 Watt RMS @ 4 Ohm (≤ 1% THD+N) |
| Ausgangsleistung je Kanal an 2 Ohm | 4x 60 Watt RMS @ 2 Ohm (≤ 1% THD+N) |
| Max. Ausgangsleistung | 4x 70 Watt max. @ 2 Ohm (≤ 10% THD+N) |
*Leistungsdaten basierend auf dem CEA-2006-A Standard
- 4-Kanal Verstärker mit integriertem DSP und ISO-Anschluss
- GZCS DSPA-4.60ISO
- Anleitung
- Ausstattungsmerkmale
- Produktbeschreibung
- App Steuerung & kabellose Musikübertragung
- Lieferumfang
- Garantie- und Gewährleistungsbestimmungen
- Allgemeine Montagehinweise
- ISO-Kabelverbindung
- Installation der Software
- USB Verbindung
- USB Anschluss und COM Port
- GROUND ZERO GZCS DSPA-4.60ISO
- Grafische Benutzerberfläche der DSP-Software (GUI)
- Sicherheitshinweise / Herstellererklärung
Marke : Ground Zero
Modell : GZCS DSPA-4.60ISO
Kategorie : Empfänger
