GZTA 4125X-B - Empfänger Ground Zero - Kostenlose Bedienungsanleitung

Verstärkertyp	4-Kanal Klasse A/B Verstärker
RMS-Leistung @ 4 Ω (1% THD+N)	4 x 90 W
RMS-Leistung @ 2 Ω (1% THD+N)	4 x 130 W
RMS-Leistung gebrückt @ 4 Ω (1% THD+N)	2 x 260 W
RMS-Leistung gebrückt @ 4 Ω (10% THD+N)	2 x 320 W
Frequenzgang	5 Hz – 38 kHz (± 1 dB)
Gesamtklirrfaktor (THD+N)	< 0,02%
Dämpfungsfaktor	> 100
Eingangsempfindlichkeit	500 mV – 9 V (± 5%)
Hochpassfilter	5 Hz – 500 Hz (12 dB/Oktave)
Tiefpassfilter	40 Hz – 4000 Hz (12 dB/Oktave)
Bass Boost	0 bis +12 dB bei 45 Hz
Eingangstyp	2x Stereo-Cinch
Empfohlener Lautsprecherkabelquerschnitt	≥ 2,5 mm² / 14 AWG
Empfohlener Stromkabelquerschnitt	≥ 20 mm² / 4 AWG
Sicherungswert	2 x 35A
Abmessungen (B x H x L)	230 x 53 x 396 mm (9,06 x 2,09 x 15,59 Zoll)
Schutzschaltungen	Thermisch, Kurzschluss, Überlast, Einschaltverzögerung
Kühlung	Kühlkörper, ausreichende Belüftung sicherstellen
Montage	Nicht auf vibrierenden Oberflächen wie Subwoofer-Gehäusen

Häufig gestellte Fragen - GZTA 4125X-B Ground Zero

Welcher Stromkabelquerschnitt wird für den GZTA 4125X-B empfohlen?

Das empfohlene Stromkabel ist mindestens 20 mm² / 4 AWG, um die Stromaufnahme zu bewältigen.

Kann ich die Verstärkerkanäle brücken?

Ja, der GZTA 4125X-B kann gebrückt werden. Im Brückenbetrieb beträgt die Mindestimpedanz 4 Ohm und der Verstärker liefert bis zu 2 x 260 W (1% THD+N) oder 2 x 320 W (10% THD+N).

Welche Funktion hat der Modusschalter?

Der Modusschalter wählt die Frequenzweichenbetriebsart: FULL für Vollbereich, HIGH zum Filtern tiefer Frequenzen und LOW (BP) zur Erzeugung einer Bandpass-Filterung zwischen 5 Hz und 4000 Hz.

Wie stelle ich die Eingangsempfindlichkeit ein?

Verwenden Sie den Empfindlichkeitsregler (Pos. 5 am Verstärker), um ihn an die Ausgangsspannung des Headunits anzupassen. Der Bereich beträgt 500 mV bis 9 V. Drehen Sie ihn ganz nach links und dann langsam nach rechts, während Sie auf Verzerrungen achten.

Was zeigt die PROTECT-LED an?

Wenn die PROTECT-LED rot leuchtet, ist der Verstärker aufgrund von Überhitzung, Kurzschluss oder Überlast in den Schutzmodus gegangen. Überprüfen Sie die Verbindungen und stellen Sie eine ausreichende Belüftung sicher.

Welche Frequenzbereiche haben die Filter?

Der Hochpassfilter ist einstellbar von 5 Hz bis 500 Hz und der Tiefpassfilter von 40 Hz bis 4000 Hz, beide mit einer Flankensteilheit von 12 dB/Oktave.

Muss ich vor der Installation die Batterie abklemmen?

Es wird empfohlen, die Fahrzeugbatterie abzuklemmen. Beachten Sie jedoch, dass das Abklemmen der Batterie bei einigen modernen Fahrzeugen Fehler verursachen kann, die von einem Servicepartner gelöscht werden müssen. Fragen Sie vorher Ihren Händler.

Was ist die minimale Lautsprecherimpedanz pro Kanal?

Im Stereobetrieb beträgt die Mindestimpedanz 2 Ohm pro Kanal. Im Brückenbetrieb beträgt die Mindestimpedanz 4 Ohm.

Wie sollte ich den Verstärker montieren, um Überhitzung zu vermeiden?

Montieren Sie den Verstärker auf einer ebenen, nicht vibrierenden Oberfläche. Lassen Sie mindestens 2,5 cm (1 Zoll) Abstand um den Kühlkörper für Luftzirkulation. Decken Sie den Kühlkörper niemals ab und montieren Sie ihn nicht auf einem Subwoofer-Gehäuse.

Was ist der Zweck des Bass-Boost-Reglers?

Mit dem Bass-Boost-Regler können Sie bis zu +12 dB Anhebung bei 45 Hz hinzufügen. Verwenden Sie ihn sparsam, um Verzerrungen zu vermeiden.

BEDIENUNGSANLEITUNG GZTA 4125X-B Ground Zero

4-Kanal Class A/B Verstärker

GZTA 4125X-B

Bedienungsanleitung

(AWV2.0)

Hauptmerkmale

• Leistungsstarker 4-Kanal Class A/B Verstärker
• 2 Ohm stabil im Stereobetrieb
• 4 Ohm stabil im Brückenbetrieb
• Variabler Hochpass-Filter
• Variabler Tiefpass-Filter
- Einstellbare Bass Boost Funktion
• Aktive BIAS Regelung (automatisch)
- 2x Stereo RCA Eingang
• Regelbare Eingangsempfindlichkeit
- Einschaltverzögerung
• Thermische Schutzschaltung
• Kurzschluss-Schutzschaltung
• Überlast-Schutzschaltung
• Anleitung innenliegend

Allgemeine Montagehinweise

• Als Vorsichtsmaßnahme wird empfohlen, die Fahrzeugbatterie vor der Installation zu trennen! (Hinweis: Bei einigen neueren Fahrzeugen kann das Trennen der Batterie zu Fehlermeldungen der Bordelektrik führen, welche ausschließlich durch eine autorisierte Fachwerkstatt gelöscht werden können. Bitte beachten Sie Hinweise in der Betriebsanleitung des Fahrzeuges oder fragen Sie einen Servicepartner für Ihr Fahrzeug, bevor Sie die Batterie trennen!)
• Das Hauptstromkabel muss innerhalb der ersten 20 cm nach dem Anschluss und der Batterie durch eine geeignete Sicherung mit dem in der Anleitung genannten Wert abgesichert werden. (Hinweis: Wenn das Hauptstromkabel mehrere Verbraucher versorgt, sollte der Wert der Summe aller empfohlenen Sicherungswerte entsprechen. Hierbei muss gewährleistet sein, dass der gewählte Kabelquerschnitt für eine entsprechende Stromstärke geeignet ist)
• Wenn notwendig, sollten defekte Sicherungen ausschließlich durch neue Sicherungen derselben Qualität und mit identischem Sicherungswert ersetzt werden
• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenleitungen verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
• Der Verstärker verfügt über eine thermische Schutzschaltung, welche bei zu hoher Temperatur das Gerät abschaltet; nach der Abkühlung schaltet sich dieses wieder selbstständig ein. Um einen Wärmestau zu vermeiden, sollte für ausreichende Luftzufuhr zur Kühlung gesorgt werden. Die Oberfläche des Kühlkörpers darf nicht vollflächig abgedeckt werden
• Der Verstärker sollte NIEMALS auf stark vibrierenden Bauteilen oder Oberflächen montiert werden, z.B. Subwoofer-Gehäusen. Dies könnte zu Fehlfunktionen aufgrund sich gelöster Bauteile führen

Technische Daten

Modell	GZTA 4125X-B
Verstärkerart	4-Kanal Class A/B
RMS Leistung @ 4 Ω CEA Standard CEA-2006-A (@ 1 kHz)	4x 90 W (1% THD+N)
RMS Leistung @ 2 Ω CEA Standard CEA-2006-A (@ 1 kHz)	4x 130 W (1% THD+N)
RMS Brückenleistung @ 4 ΩCEA Standard CEA-2006-A (@ 1 kHz)	2x 260 W (1% THD+N)2x 320 W (10% THD+N)
Tiefpass-Filter	40 Hz – 4000 Hz (12 dB/oct)
Hochpass-Filter	5 Hz – 500 Hz (12 dB/oct)
Frequenzgang	5 Hz – 38 kHz (± 1 dB)
Gesamte Verzerrungen (THD+N)	< 0.02%
Dämpfungsfaktor	>100
Eingangsempfindlichkeit	500 mV – 9 V
Empf. Querschnitt der Lautsprecherkabel	mindestens 2.5 mm2
Empf. Querschnitt der Stromkabel	mindestens 20 mm2
Sicherung(en)	2x 35A
Abmessungen (B x H x L)(Kühlkörper / gesamt)	230 x 53 x 396 mm

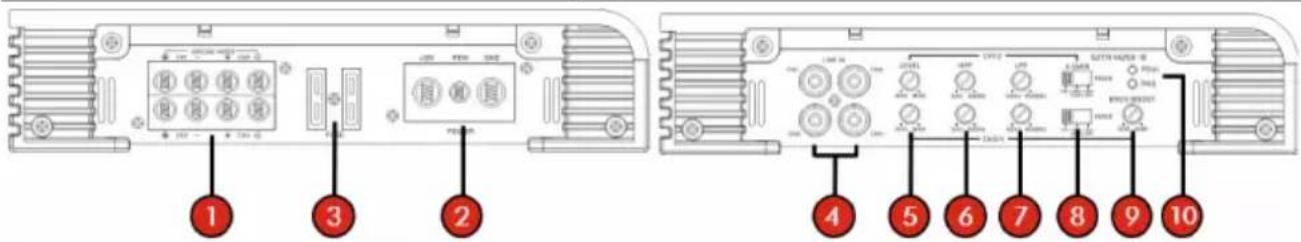

Einstellungen und Funktionen

1	Lautsprecheranschluss	Zum Anschluss der LautsprecherkabelGeringste Impedanz im Stereobetrieb 2 OhmGeringste Impedanz im Brückenbetrieb 4 Ohm
2	Stromanschluss	+12V Dauerstrom-Anschluss (+)(z.B. direkt an den Pluspol der Batterie)REM Remote-Anschluss des SteuergerätesGND Masse-Anschluss an der Karosserie (-)
3	Sicherung(en)	Eine defekte Sicherung sollte ausschließlich durch eine Sicherung mit demselben Wert ersetzt werden
4	Line Eingang (Cinch)	Buchsen zum Anschluss der Cinch-Kabel (RCA)
5	Eingangsempfindlichkeit	Mittels des Reglers wird die Eingangsempfindlichkeit angepasst
6	Hochpass-Filter	Mittels des Reglers wird die Übergangsfrequenz gewählt. Unterhalb dieser werden tiefe Frequenzen gefiltert (5 Hz bis 500 Hz)
7	Tiefpass-Filter	Mittels des Reglers wird die Übergangsfrequenz gewählt. Oberhalb dieser werden hohe Frequenzen gefiltert (40 Hz bis 4000 Hz).
8	Frequenzweichen-Modus Schalter	Dient zur Wahl des benötigten FrequenzfiltersFULL Alle Frequenzen werden wiedergegebenHIGH Tiefe Frequenzen unterhalb der Einstellung werden gefiltertLOW(BP)* Hohe Frequenzen oberhalb der Einstellung werden gefiltert*in der LOW Stellung, werden beide Filter gleichzeitig aktiviert und zu einem Bandpass-Filter kombiniert (5 Hz bis 4000 Hz)
9	Bass Boost Regelung	Mittels des Reglers wird die Intensität der Bassanhebung geregelt(0 bis +12 dB @ 45 Hz)
10	Status Anzeige	POWER grün - Gerät in BetriebPROTECT rot - Fehler (Schutzschaltung aktiv)

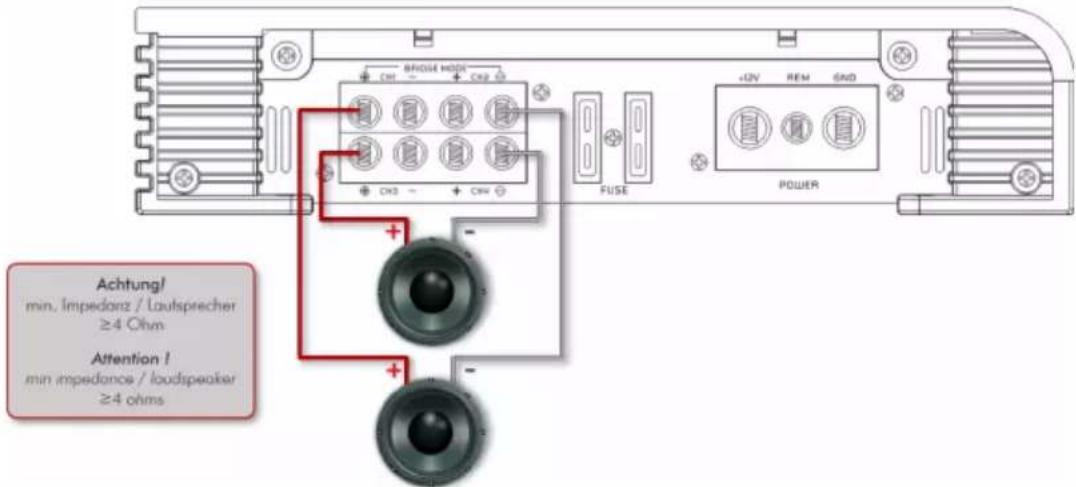

Brückenbetrieb

Garantie- und Gewährleistungsbestimmungen

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.

Sicherheitshinweise / Herstellererklärung

Sicherheitshinweise: Setzen Sie dieses Gerät keinen extremen Temperaturen, Feuer, hoher Feuchtigkeit oder direktem Kontakt mit Flüssigkeiten aus. Verwenden Sie das Gerät nicht, wenn es beschädigt ist oder Flüssigkeiten ausgesetzt war. Halten Sie das Gerät, die Verpackung sowie jegliche Zubehörteile, Schrauben etc. von Kindern und Haustieren fern, um Unfällen vorzubeugen und Erstickungsgefahren zu vermeiden.

Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Gerät der Richtlinie 2014/30/EU (EMV) entspricht. Hiermit wird außerdem erklärt, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC - Richtlinie über die allgemeine Produktsicherheit. Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Elektronische Produkte enthalten wertvolle Rohstoffe und dürfen nicht über den normalen Hausmüll entsorgt werden. Bitte bringen Sie das Gerät nach Ende der Lebensdauer zu Ihrer lokalen Recyclingeinrichtung.
