GZUF 60SQ-A - Lautsprecher Ground Zero - Kostenlose Bedienungsanleitung

Produkttyp	SQ Mittelton / Vollbereichslautsprecher
Lautsprechergröße	60 mm / 2.36"
Nennimpedanz	4 Ohm
Frequenzgang	300 Hz – 20 kHz
RMS-Belastbarkeit	50 Watt (300 Hz HPF @ 12 dB/Oktave)
Maximale Belastbarkeit	80 Watt (300 Hz HPF @ 12 dB/Oktave)
Empfindlichkeit (SPL)	84 dB
Schwingspulendurchmesser	25 mm / 1" Kupfer
Membranmaterial	Schwarz eloxiertes Aluminium
Korbmaterial	Faserverstärkter Kunststoff
Motortyp	Neodym-Magnet
Außendurchmesser	89 mm / 3.5" (mit Montagering)
Einbaudurchmesser	72 mm / 2.83" (ohne Ring)
Einbautiefe	36 mm / 1.42"
Schutzgitter	GZ-Design Sechseck (zwei Installationsvarianten)
Garantie	Eingeschränkt; Details beim Händler
Zertifizierung	Verifiziert mit KLIPPEL®
Empfohlener Hochpassfilter	300 Hz @ 12 dB/Oktave

Häufig gestellte Fragen - GZUF 60SQ-A Ground Zero

Wie hoch ist die empfohlene Übergangsfrequenz für den GZUF 60SQ-A?

Für optimale Leistung verwenden Sie einen Hochpassfilter bei 300 Hz mit einer Flankensteilheit von 12 dB/Oktave. Dies schützt den Lautsprecher vor tiefen Frequenzen, die er nicht effizient wiedergeben kann.

Wie hoch ist die Belastbarkeit dieses Lautsprechers?

Die RMS-Belastbarkeit beträgt 50 Watt und die maximale Belastbarkeit 80 Watt, beide mit einem 300 Hz Hochpassfilter bei 12 dB/Oktave.

Kann der GZUF 60SQ-A als Vollbereichslautsprecher verwendet werden?

Ja, er ist als Mittelton-/Vollbereichslautsprecher konzipiert. Für beste Ergebnisse wird jedoch empfohlen, ihn als Mitteltonlautsprecher in einem Mehrwegesystem mit einem Subwoofer für den Bass zu verwenden.

Welche Einbaumaße hat der Lautsprecher?

Der Außendurchmesser beträgt 89 mm (mit Montagering), der Einbaudurchmesser 72 mm (ohne Ring) und die Einbautiefe 36 mm.

Ist der GZUF 60SQ-A mit 4-Ohm-Systemen kompatibel?

Ja, seine Nennimpedanz beträgt 4 Ohm, was ihn mit den meisten Car-Audio-Verstärkern kompatibel macht.

Welche Materialien werden beim Lautsprecherbau verwendet?

Die Membran besteht aus schwarz eloxiertem Aluminium, der Korb aus faserverstärktem Kunststoff und der Motor verwendet einen Neodym-Magneten. Die Schwingspule ist aus 25 mm Kupfer.

Wird der Lautsprecher mit einem Schutzgitter geliefert?

Ja, es ist ein GZ-Design Sechseck-Schutzgitter mit zwei Installationsvarianten (Gitter A und Gitter B) enthalten.

Wie hoch ist die Empfindlichkeit des GZUF 60SQ-A?

Die Empfindlichkeit beträgt 84 dB bei 1W/1m, was für einen hochwertigen Mitteltonlautsprecher typisch ist.

Wie sollte ich diesen Lautsprecher in einem 3-Wege-System anschließen?

Verwenden Sie einen Verstärker mit integrierter aktiver Frequenzweiche oder DSP. Schließen Sie den Lautsprecher an den Mitteltonausgang an, stellen Sie den Hochpassfilter auf 300 Hz und den Tiefpass auf etwa 4-5 kHz für den Übergang zum Hochtöner.

Ist der GZUF 60SQ-A Klippel-verifiziert?

Ja, er ist Klippel® optimiert, was durch fortschrittliche Messung und Entwicklung eine hochwertige Linearität und Leistung gewährleistet.

BEDIENUNGSANLEITUNG GZUF 60SQ-A Ground Zero

SQ Mittelton-/Breitband-Lautsprecher

GZUF 60SQ-A

(AWV2.1)

Bedienungsanleitung

Einleitung

Vielen Dank, dass Sie sich für ein GROUND ZERO Produkt entschieden haben! Wir wünschen Ihnen viel Freude mit ihren neuen Mittelton-/Breitband-Lautsprechern aus der URANIUM Serie.

Die Bedienungsanleitung beinhaltet alle notwendigen Informationen zum Anschluss dieser klangstarken Lautsprecher für Ihr Fahrzeug. Bitte lesen sie diese sorgfältig durch. Sollten Sie weitere Fragen zum Produkt haben, wenden Sie sich bitte an den Fachhandel oder an unseren Customer Support. Lautsprecher sind ein wichtiger Bestandteil Ihres Car-Audio-Systems. Bitte bedenken Sie jedoch, dass diese ihre volle Leistungsfähigkeit nur erreichen können, wenn alle weiteren Komponenten des gesamten Systems sorgfältig aufeinander abgestimmt sind. Daher wird empfohlen, für die Zusammenstellung der Anlage sowie deren Einbau und Abstimmung den Fachhandel oder eine spezialisierte Fachwerkstatt zu konsultieren. Wir wünschen Ihnen viel Freude mit der herausragenden Klangqualität dieses, von begeisterten Entwicklern erschaffenen Produktes.

URANIUM Serie – Erstaunliche Klangqualität

Produkte, welche zur URANIUM Serie von GROUND ZERO zählen, beeindrucken durch ihre besonders hohe Klangqualität und sehr gute Verarbeitung.

Jedes Produkt der URANIUM-Reihe wurde sorgfältig entwickelt, um den Anforderungen Musikbegeisterter mit hohen audiophilen Erwartungen gerecht zu werden und bietet dabei ein sehr gutes Preis-Leistungsverhältnis. Die Anwendung aller im SQ-Wettbewerb über die vergangenen Jahre gesammelter Erfahrungen fließen bei der Entwicklung jedes Produktes ein. Eine sorgfältige Abstimmung des Klanges und der Produktdetails führen letztlich zu beeindruckenden Ergebnissen und einer erstaunlichen Audiowiedergabe. Die ausgezeichneten Verstärker weisen bereits durch ihre Bezeichnung auf den Hauptzweck hin: SQ, also Klangqualität weit über dem Durchschnitt!

Gewährleistung

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Bearbeitung kann nur nach vorheriger Absprache und Übergabe in der Originalverpackung sowie mit einer Kopie des originalen Kaufbeleges und einer genauen Fehlerbeschreibung erfolgen. Von der Gewährleistung ausgeschlossen sind jedoch Defekte, die nachweislich durch Überlastung, unsachgemäßen Betrieb oder Installation oder durch die Teilnahme an Wettbewerben entstanden sind. GROUND ZERO behält sich das Recht vor, Änderungen oder Verbesserungen an dem Produkt vorzunehmen ohne Kunden darüber zu informieren.

Allgemeine Einbauhinweise

• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen

URANIUM SERIE

SQ Mittelton-/Breitband-Lautsprecher

GZUF 60SQ-A

Hauptmerkmale

• Mittelton-/Breitbandlautsprecher mit hoher Klangqualität
- Klippel ^ optimiert
• Schwarz-eloxierte Aluminium-Membran
• GZ-Design Kunststoff-Korb
• Hocheffizienter, linearisierter Neodym-Antrieb
• Langlebige Gummisicke
• GZ-Design Hexagon-Schutzgitter (zwei mögliche Montagevarianten)

Technische Daten

Modell	GZUF 60SQ-A
Kategorie	60 mm SQ Mittelton-/Breitbandlautsprecher
Impedanz (nominal)	4 Ohm
Frequenzgang	300 Hz – 20 kHz
Korbmaterial	Faserverstärkter Kunststoff
Membran	Schwarz eloxiertes Aluminium
Antrieb	Neodym-Magnet
Schwingspule	25 mm Kupfer
Belastbarkeit (RMS)	50 Watt (300 Hz HPF @ 12dB/Okt.)
Belastbarkeit (max.)	80 Watt (300 Hz HPF @ 12dB/Okt.)

Technische Parameter (TSP)

Resonanzfrequenz	150 Hz
Wirkungsgrad (SPL)	84 dB
R_e	3.9 Ohm
Q_ms	5.12
Q_es	0.74
Q_ts	0.64
V_as	0.5 Liter
M_ms	1.9 g
B_L	3.0 Tm
R_ms	0.3 kg/s
C_ms	0.68 mm/N
L_E	0.12 mH
Xmax (Auslenkung)	4 mm gesamt

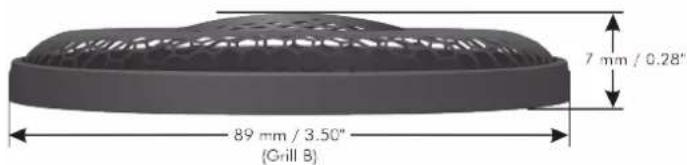

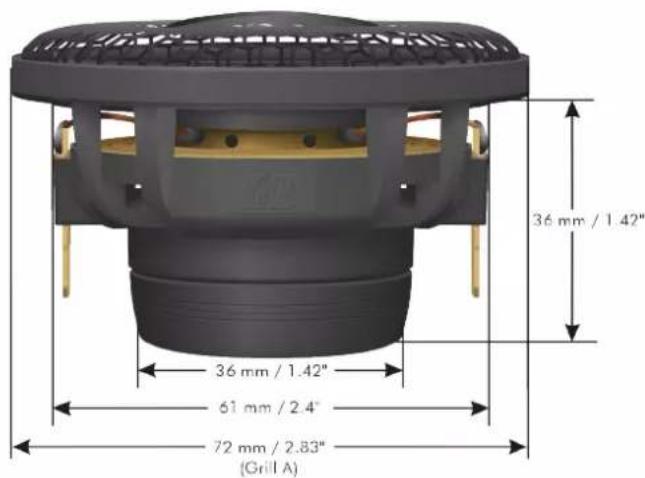

Abmessungen

Abmessungen

Außendurchmesser (A)Einbaudurchmesser (B)Einbautiefe (C)

89 mm / 72 mm (mit/ohne Montagering)61 mm36 mm

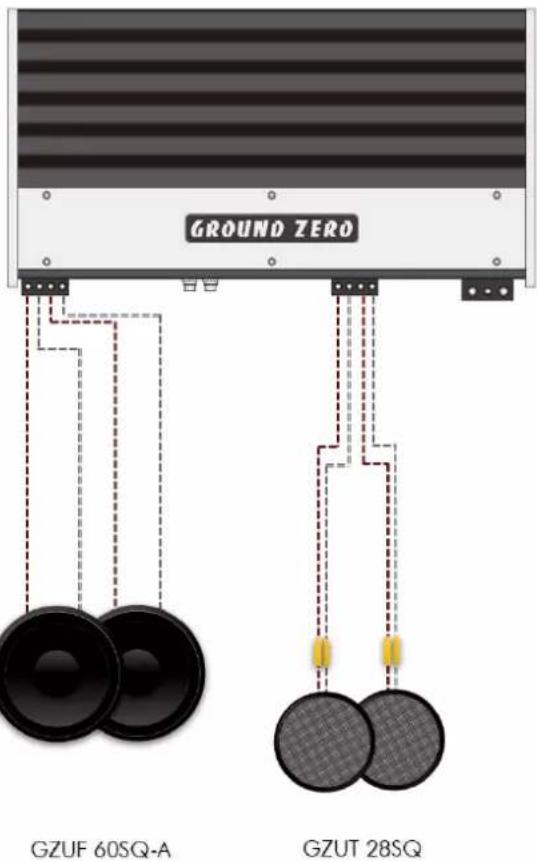

Verstärker mit integrierten Aktivweichen oder mit DSP

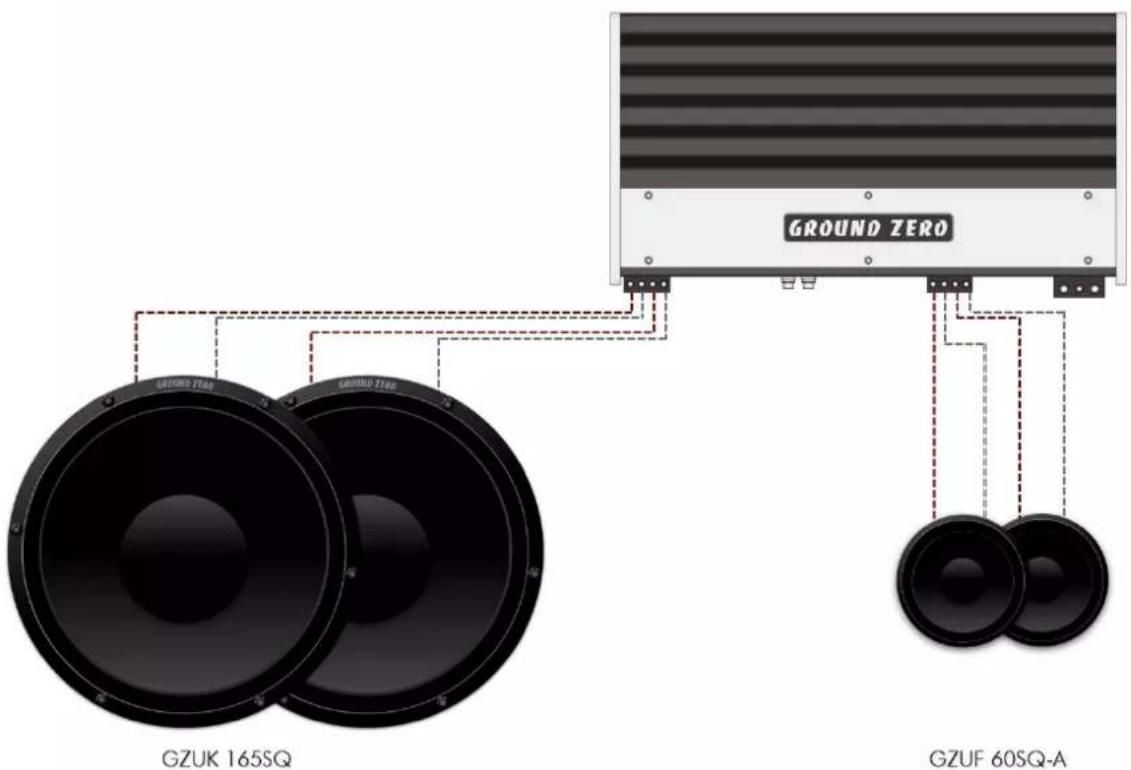

Verkabelung 2-Wege Setup

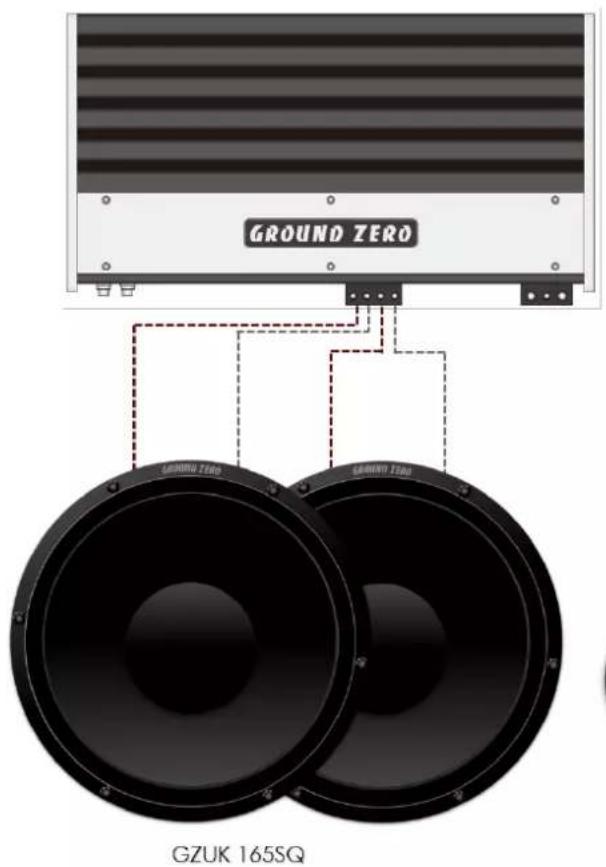

Verstärker mit integrierten Aktivweichen oder mit DSP

Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein. Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es sich um instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung handelt. Die Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle. Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt. GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen Satz zusammengefasst: RESPECT THE MUSIC!

Sicherheitshinweise / Safety instructions

Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um Unfälle und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Schäden des Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel können außerdem die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die Ground Zero GmbH sowie deren Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche Schäden oder jegliche Sach- und Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch oder durch eine nicht fachgerechte Art und Weise der Installation seiner Produkte entstehen. Insbesondere verfallen jegliche Ansprüche durch die Verwendung unter Wettbewerbsbedingungen.

Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC Richtlinie über die allgemeine Produktsicherheit.

Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Lautsprecher enthalten magnetisierte Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen Hausmüll entsorgt werden. Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der Lebensdauer zu einer lokalen Recyclingeinrichtung gebracht werden.

GROUND ZERO Produkte werden in Deutschland entwickelt GROUND ZERO products are engineered in Germany GROUND ZERO - international sponsor of

Ground Zero GmbH Erlenweg 25, 85658 Egmating, Germany Tel. [phone] Fax -8310 www.ground-zero-audio.com
