GZRW 30-D2 - Subwoofer Ground Zero - Kostenlose Bedienungsanleitung

Produkttyp	Subwoofer (30 cm)
Modell	GZRW 30-D2
Marke	Ground Zero
Schwingspulendurchmesser	75 mm
Schwingspulenmaterial	Kupfer
Impedanz	2 x 2 Ohm (schaltbar auf 4 Ohm oder 1 Ohm)
Nennbelastbarkeit (RMS)	800 Watt
Musikbelastbarkeit (Spitze)	1200 Watt
Empfohlene Verstärkerleistung	600 - 1200 W RMS
Resonanzfrequenz (Fs)	25,7 Hz
Gesamtgüte (Qts)	0,50
Äquivalentvolumen (Vas)	31,2 Liter
Wirkungsgrad (SPL 1W/1m)	83 dB
Auslenkung (Xmax)	50 mm
Außendurchmesser	311 mm
Einbaudurchmesser	288 mm
Einbautiefe	166 mm
Membranmaterial	Verstärkte Papiermembran
Korbmaterial	Resonanzarmer Stahlkorb
Staubschutzkappe	IMPP mit 3D Logo
Anschluss	Druckkontakt
Besonderheiten	Klippel optimiert, Langhub Sicke
Gehäuseempfehlung (Bassreflex)	50 Liter (Port 10 cm x 25 cm) oder 70 Liter (Port 10 cm x 22,5 cm)
Gehäuseempfehlung (Geschlossen)	35 Liter
Herstellungsland	Deutschland (Entwicklung)

Häufig gestellte Fragen - GZRW 30-D2 Ground Zero

Welche Impedanz hat der GZRW 30-D2?

Der Subwoofer hat eine Doppelschwingspule mit 2 x 2 Ohm. Durch serielle Verschaltung ergibt sich 4 Ohm, durch parallele 1 Ohm.

Wie viel Watt verträgt der Subwoofer?

Die Nennbelastbarkeit beträgt 800 Watt RMS, die Spitzenbelastbarkeit liegt bei 1200 Watt.

Welche Gehäuseempfehlungen gibt es?

Empfohlen werden Bassreflexgehäuse mit 50 Litern (Port 10 cm x 25 cm) oder 70 Litern (Port 10 cm x 22,5 cm) sowie ein geschlossenes Gehäuse mit 35 Litern.

Welchen Einbaudurchmesser benötige ich?

Der Einbaudurchmesser beträgt 288 mm.

Welche Einbautiefe ist erforderlich?

Die Einbautiefe beträgt 166 mm.

Ist der Subwoofer für den Einsatz im Auto geeignet?

Ja, der GZRW 30-D2 ist speziell für Car-Audio entwickelt und Teil der HYDROGEN Serie.

Wie schließe ich den Subwoofer an?

Der Anschluss erfolgt über Druckkontaktklemmen. Die Verschaltung kann seriell (4 Ohm) oder parallel (1 Ohm) erfolgen.

Welche Sicherheitshinweise sind zu beachten?

Achten Sie auf Gehörschäden bei Dauerpegeln über 85 dB. Die Installation sollte von Fachpersonal durchgeführt werden, um Schäden am Fahrzeug zu vermeiden.

Wo wird der Subwoofer hergestellt?

Die Entwicklung erfolgt in Deutschland, die Fertigung unterliegt strengen Qualitätskontrollen.

Welche Garantie gilt?

Es gilt die gesetzliche Gewährleistung. Schäden durch Überlastung oder unsachgemäße Behandlung sind ausgeschlossen. Eine Rücksendung nur in Originalverpackung mit Kaufbeleg.

BEDIENUNGSANLEITUNG GZRW 30-D2 Ground Zero

Ausstattungsmerkmale / Features

• Hochbelastbarer 30 cm Subwoofer
- Klippel® optimiert
• 75 mm Kupfer-Schwingspule
- Langhub Sicke
• Verstärkte Papiermembran
• IMPP Staubschutzkappe mit 3D Logo
• Resonanzarmer Stahlkorb
• Druckkontakt-Anschluss

Einleitung / Introduction

Vielen Dank, dass Sie sich für ein GROUND ZERO Produkt entschieden haben! Wir wünschen Ihnen viel Freude mit ihrem neuen Produkt aus der HYDROGEN Serie.

Die Bedienungsanleitung beinhaltet alle notwendigen Informationen zur Verwendung dieses Produktes. Bitte lesen sie diese daher sorgfältig durch, um das bestmögliche Ergebnis zu erzielen. Fragen zum Produkt beantwortet der Fachhandel oder unser Customer Support.

Subwoofer sind ein wichtiger Bestandteile Ihres Car-Audio-Systems. Bitte bedenken Sie jedoch, dass diese ihre volle Leistungsfähigkeit nur erreichen können, wenn alle weiteren Komponenten des gesamten Systems sorgfältig aufeinander abgestimmt sind. Daher wird empfohlen, für die Zusammenstellung der Anlage sowie deren Einbau und Abstimmung den Fachhandel oder eine spezialisierte Fachwerkstatt aufzusuchen.

Die RADIOACTIVE-Serie enthält eine breite Palette besonders effizienter Lautsprechersysteme sowie die passenden Hochleistungs-Subwoofer für die tägliche Verwendung oder auch für den SPL Einsatz. GROUND ZERO konzentrierte sich bei der Entwicklung jedes einzelnen Produkts auf die natürliche und dynamische Audiowiedergabe jeder Art von Musik. Kompakte, aber dennoch leistungsstarke Class D Verstärker vervollständigen das Angebot der Linie.

Allgemeine Einbauhinweise / General installation note

• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
• Never drill a hole to the vehicle's gas tank or brake lines, to wirings or any other important vehicle parts!
• Never pass wires over sharp edges or vehicle parts to avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
• Use adequately dimensioned power and speaker wires to connect the component

Sicherheitshinweise / Safety instructions

Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um Unfälle und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Schäden des Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel können außerdem die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die Ground Zero GmbH sowie deren Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche Schäden oder jegliche Sach- und Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch oder durch eine nicht fachgerechte Art und Weise der Installation seiner Produkte entstehen. Insbesondere verfallen jegliche Ansprüche durch die Verwendung unter Wettbewerbsbedingungen.

Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC Richtlinie über die allgemeine Produktsicherheit.

Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Lautsprecher enthalten magnetisierte Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen Hausmüll entsorgt werden. Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der Lebensdauer zu einer lokalen Recyclingeinrichtung gebracht werden.

Garantie und Gewährleistungsbestimmungen

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.

Terms of warranty

Technische Daten / Specifications

Modell / model	GZRW 30-D2
Schwingspule ∅ / voice coil ∅	75 mm / 3"
Impedanz / impedance	2 x 2 Ohm / ohms
Re (seriell / serial)	3.72 Ohm / ohms
Fs	25.7 Hz
Qms	6.40
Qes	0.54
Qts	0.50
Vas	31.2 L / 1.10 cu.ft.
Le	3.73 mH
Mms	379.3 g
BL	19.88 Tm
Xmax	50 mm / 1.97"
Wirkungsgrad / efficiency (SPL 1w/1m)	83 dB
Belastbarkeit (RMS) / Power handling (RMS)	800 Watt / Watts
Empfohlene Verstärkerleistung / Recommended amplifierpower	600 - 1200 WRMS @4 Ω (1 Ω)

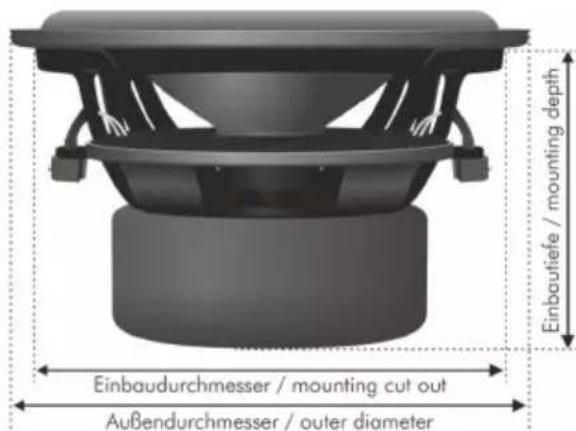

symbolische Darstellung symbolic illustration

Außendurchmesser / outer diameter	311 mm / 12.24"
Einbaudurchmesser / mounting cut out	288 mm / 11.34"
Einbautiefe / mounting depth	166 mm / 6.54"

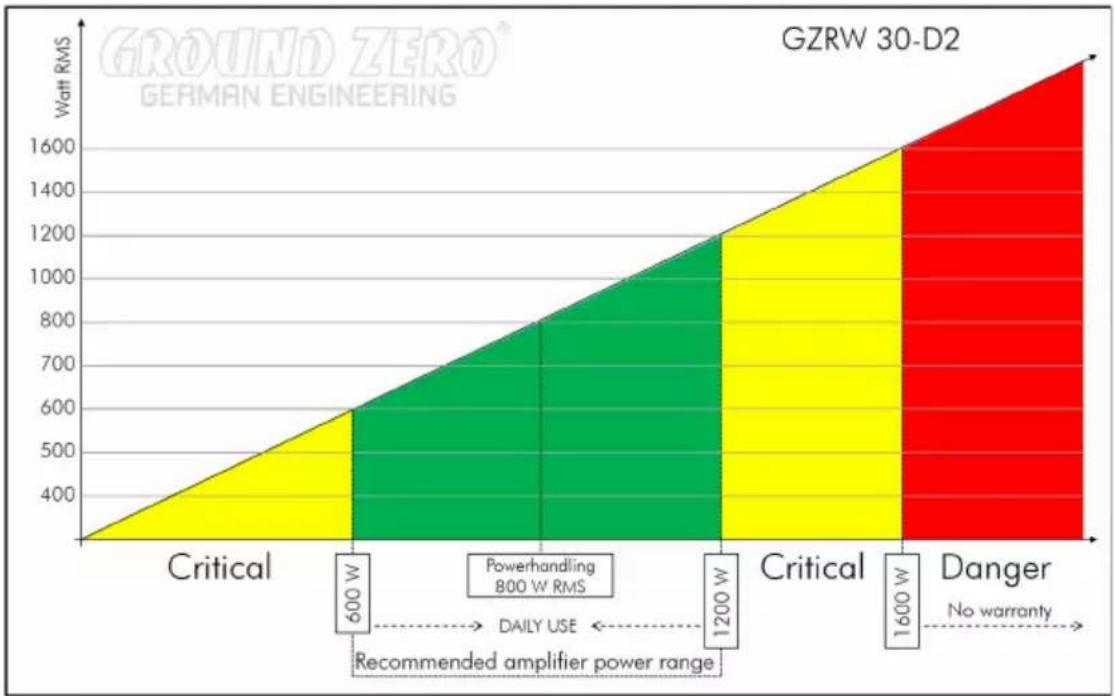

Belastbarkeit / Power handling

Gehäuseempfehlung / Recommended enclosures

Bassreflex / ventedRecommended enclosure	50 Liter netto / 1.77 cu.ft. net
Port	1 x 10 cm / 1 x 4"
Portlänge / port length*	25 cm / 9.84"
F_3 Frequenz / frequency	32 Hz
Bassreflex / ventedLow-bass enclosure	70 Liter netto / 2.47 cu.ft. net
Port 1 x 10 cm / 1 x 4"
Portlänge / port length*	22.5 cm / 8.86"
F_3 Frequenz / frequency	26 Hz
Geschlossen / sealed (minimum)	35 Liter netto / 1.24 cu.ft. net
Q_tc 0.70
F_3 Frequenz / frequency	37 Hz

* Die hier aufgeführten Gehäusevorschläge sind nur einige, der möglichen Varianten. Bitte beachten Sie zudem, dass die finale Abstimmung, speziell die Port Längen je nach Fahrzeug und eigenem Geschmack variiert werden sollten.
*Above-mentioned enclosure recommendations are just a few possible variations. Please note that you should find the perfect tuning, especially port length, based on your car and own taste.

Verkabelungmöglichkeiten / Wiring options

GZRW 30-D2
Serial wiring → 4 Ohms

Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein. Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es sich um instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung handelt. Die Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle. Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt. GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen Satz zusammengefasst: RESPECT THE MUSIC!

GROUND ZERO Produkte werden in Deutschland entwickelt
