BEDIENUNGSANLEITUNG COM-VM330 Joy-It

vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist.

Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren.

2. VERWENDUNG

Dieses Voltmeter kann Gleichspannungen von 3 V bis 30 V messen, ohne eine zusätzliche Spannungsversorgung für das Messgerät zu benötigen. Zum Messen einer Spannung verbinden Sie den Pluspol ihrer zu messenden Spannung mit dem Pluspol des Voltmeters (rotes Kabel) und den Minuspol der Spannungsquelle mit dem Minuspol des Voltmeters (schwarzes Kabel).

V + -
Nicht verbunden	Messspannung +	Messspannung -

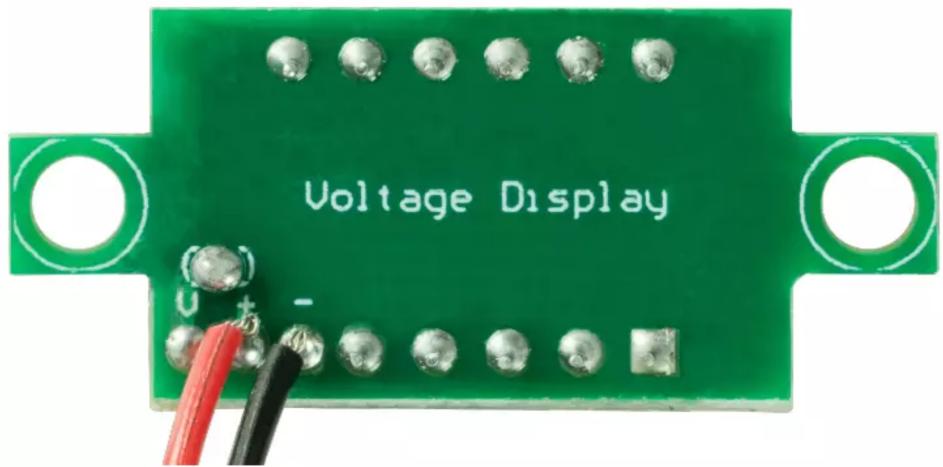

Sie können mit diesem Voltmeter auch Spannungen unter 3 V messen, dafür müssen Sie jedoch das Display unabhängig der Messspannung mit Strom versorgen. Dazu sind Lötarbeiten erforderlich, denn Sie müssen eine Lötbrücke auf der Rückseite des Gerätes entfernen und weitere Kabel an die Platine löten.

Nun haben Sie eine neue Pinbelegung am Messgerät. Dabei ist zu beachten, dass am Minuspol des Messgeräts (schwarzes Kabel) zwei Ground Verbindungen angeschlossen sein müssen (einmal für die Messspannung und einmal für die Versorgungsspannung).

Neue Pinbelegung
V + -
Messspannung + (0 V - 30 V)	Versorgungsspannung + (3V)	Messpannung - Versorgungsspannung -
