VAO10020 - Messung Joy-It - Kostenlose Bedienungsanleitung

Produkttyp	Digitalmultimeter
Marke	Joy-It
Modell	VAO10020
Abmessungen (ca.)	150 x 70 x 30 mm
Gewicht (ca.)	200 g
Stromversorgung	2 x AAA-Batterien (nicht im Lieferumfang)
Anzeige	Digital-LCD, 3 1/2-stellig
Spannungsbereich AC	0–600 V
Spannungsbereich DC	0–600 V
Strombereich AC	0–10 A
Strombereich DC	0–10 A
Widerstandsmessung	0–20 MΩ
Durchgangsprüfung	Ja, mit Summer
Diodentest	Ja
Sicherheitskategorie	CAT II 600 V
Staub- und Spritzwasserschutz	IP20
Zubehör	Messleitungen, Bedienungsanleitung
Reinigung	Mit einem trockenen Tuch abwischen
Reparatur	Keine vom Benutzer reparierbaren Teile. Bei Defekt Fachmann kontaktieren.
Lieferumfang	Multimeter, Messleitungen, Bedienungsanleitung

Häufig gestellte Fragen - VAO10020 Joy-It

Wie schalte ich das VAO10020 ein?

Drehen Sie den Drehschalter auf die gewünschte Messfunktion. Das Gerät schaltet sich automatisch ein.

Was bedeutet 'OL' auf dem Display?

OL steht für Overload (Überlast). Dies bedeutet, dass der Messwert den eingestellten Bereich überschreitet. Wählen Sie einen höheren Messbereich.

Kann ich mit dem VAO10020 Spannungen über 600 V messen?

Nein, das Gerät ist für maximal 600 V (AC/DC) ausgelegt. Höhere Spannungen können das Gerät beschädigen oder zu Verletzungen führen.

Welche Batterien benötigt das Multimeter?

Es werden zwei AAA-Batterien benötigt (nicht im Lieferumfang enthalten).

Wie wechsle ich die Batterien?

Entfernen Sie die Schrauben auf der Rückseite, öffnen Sie das Batteriefach, tauschen Sie die Batterien aus und schließen Sie das Fach wieder.

Das Gerät zeigt keine Werte an. Was kann ich tun?

Überprüfen Sie die Batterien, ob sie eingelegt und geladen sind. Stellen Sie sicher, dass die Messleitungen richtig angeschlossen sind.

Ist das VAO10020 für die Messung an Haushaltssteckdosen geeignet?

Ja, es ist nach CAT II 600 V ausgelegt, geeignet für Messungen an Steckdosen und Haushaltsgeräten.

Wie führe ich einen Durchgangstest durch?

Drehen Sie den Schalter auf den Durchgangsprüf-Modus (oft mit einem Lautsprechersymbol gekennzeichnet). Bei niederohmiger Verbindung ertönt ein Signalton.

Kann ich das Gerät auch zur Temperaturmessung verwenden?

Dieses Modell unterstützt keine direkte Temperaturmessung.

Wie reinige ich das Multimeter?

Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel.

BEDIENUNGSANLEITUNG VAO10020 Joy-It

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden zeigen wir Ihnen, wie Sie das Gerät in Betrieb nehmen können. Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren.

2. TECHNISCHE DATEN

Betriebsspannung	5 - 60 V
Strom bei 5 V	ca. 15 mA
Strom bei 12 V	ca. 7 mA
Messbereiche	0 - 99,9 V / 0 - 20 A / 0 - 2000 W /0 - 9999 kWh / 0 - 9999,9 Ah /0 - 99 h 59 min / -10° – 65 °C
Messgenauigkeit	Volt: ± 0,5 %Ampere: ± 1%
Abmessungen	48 x 29 x 22 mm
Gewicht	33 g

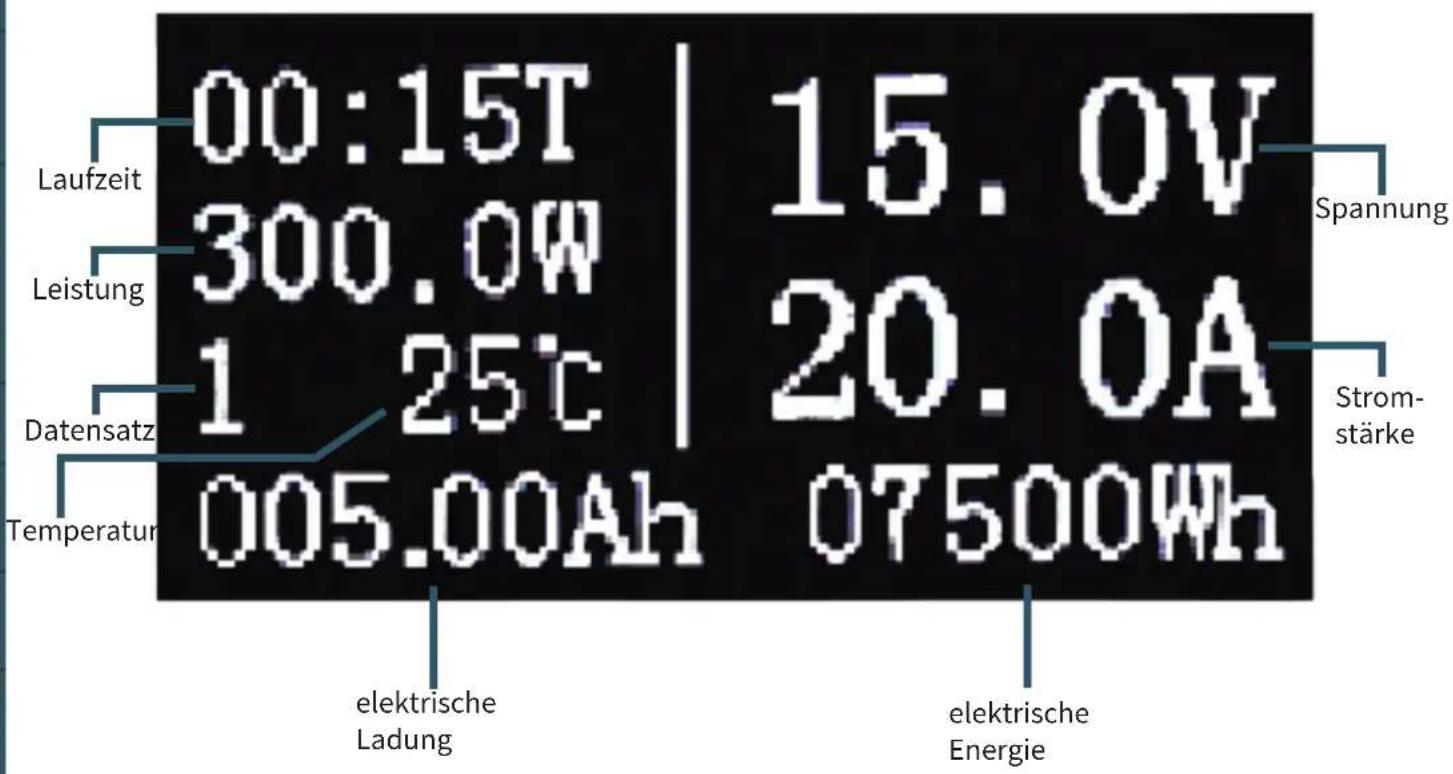

3. DISPLAY

4. BEDIENUNG

Dieses Messgerät kann 2 Datensätze (Datensatz 0, Datensatz 1) speichern. Durch kurzes Drücken auf den Knopf links vom Display kann der nächste Datensatz abgerufen werden.

Bei Unterbrechnung der Spannungsversorgung sichert Datensatz 1 den zuletzt gesicherten Wert und führt diesen nach Wiederherstellung weiter. Bei Unterbrechung der Spannungsversorgung zeigt Datensatz 0 die letzten Werte blinkend an. Diese werden zurückgesetzt, wenn diese 0,01 Ah erreichen.

Um den jeweiligen Datensatz zu löschen, muss der Knopf mehr als 3 Sekunden gedrückt werden.

Durch Temperaturänderungen und / oder durch Alterung der Komponenten kann es zu Messfehlern kommen. In solchen Fällen kann eine Nullkalibrierung vorgenommen werden. Dazu wird das Gerät von der Stromversorgung getrennt. Zur Nullkalibrierung muss der Knopf gedrückt gehalten werden und gleichzeitig die Stromversorgung wiederhergestellt werden. Bei erfolgreicher Kalibrierung zeigt das Display „AAA“ an.

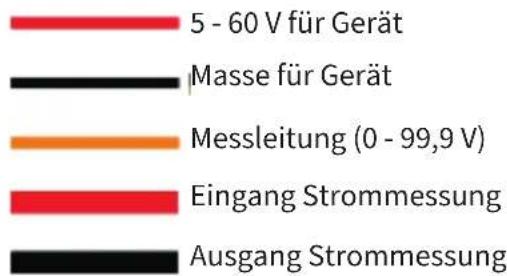

5. SCHALTUNGEN

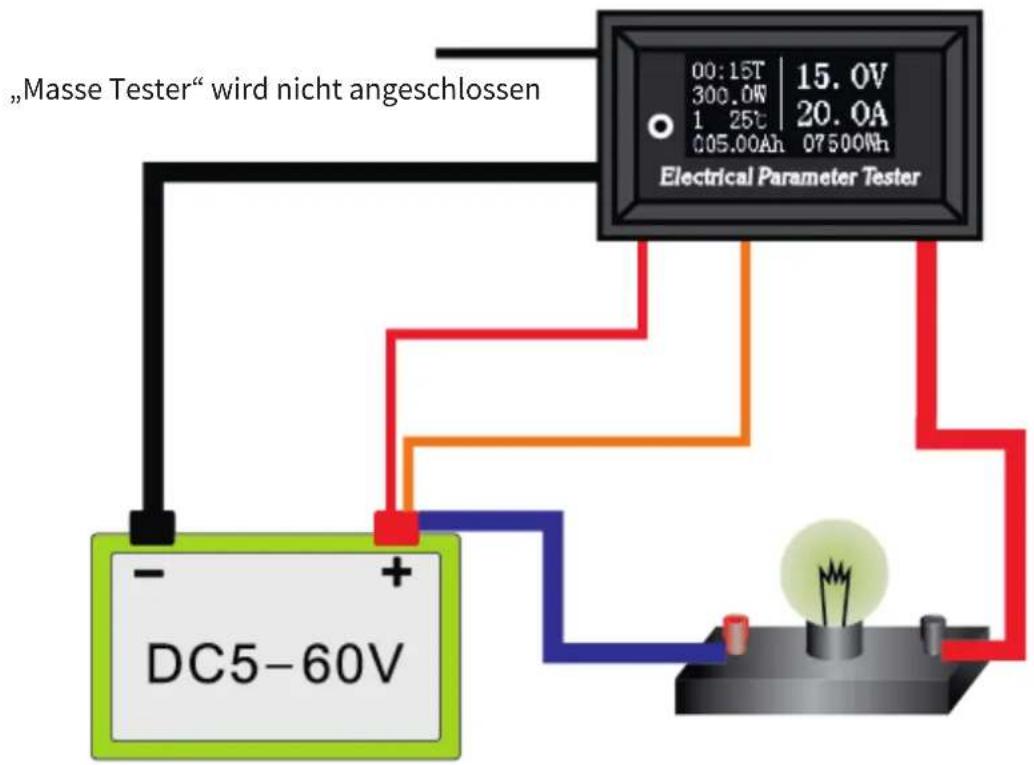

Verbraucher

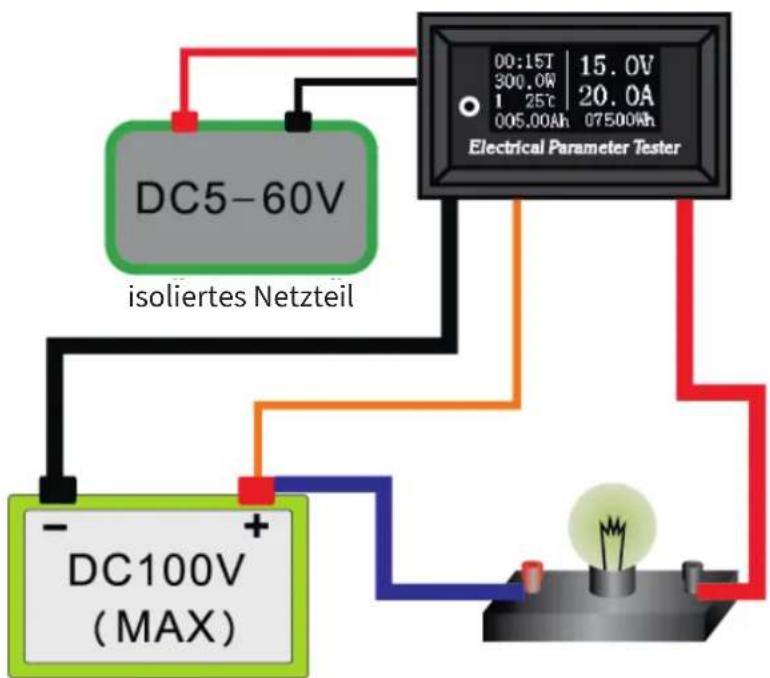

Isoliertes Netzteil

Die Stromquellen müssen isoliert sein. Es darf keine Verbindung zwischen den beiden Stromkreisen bestehen.

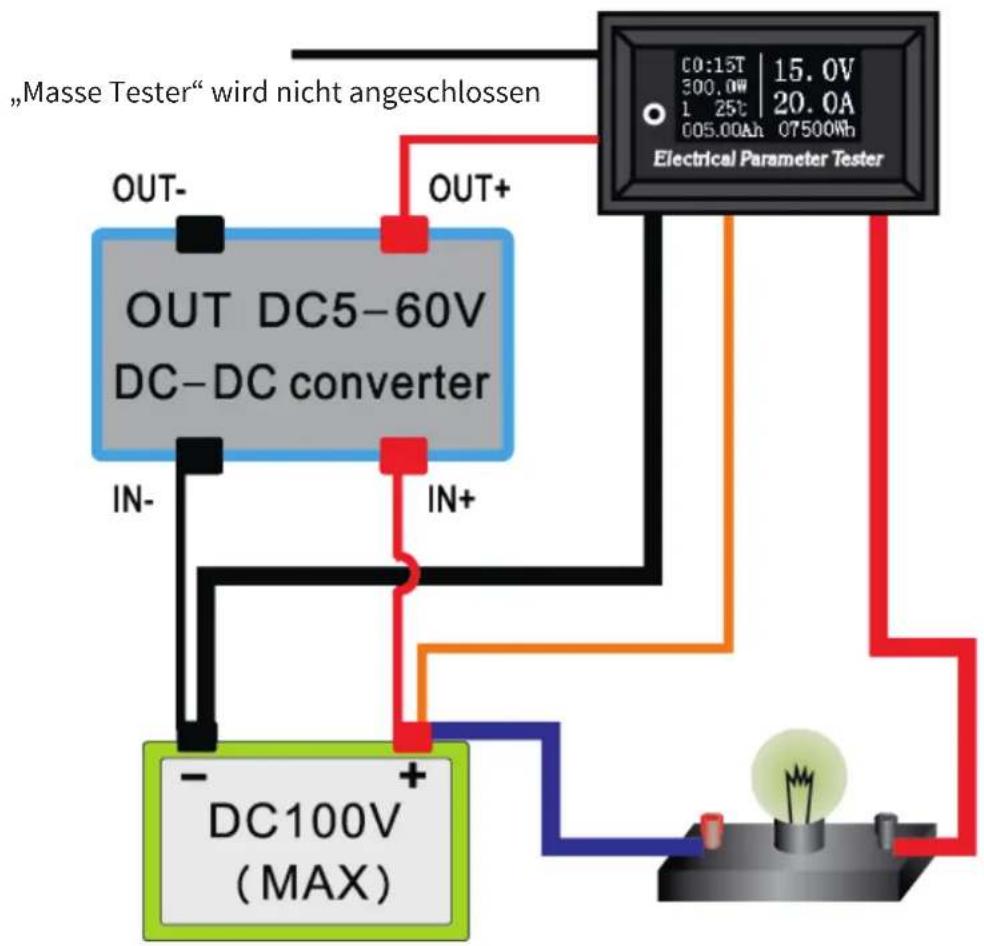

Nutzung mit einem DC - DC Wandler

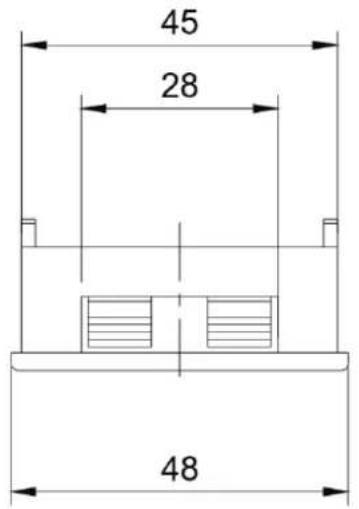

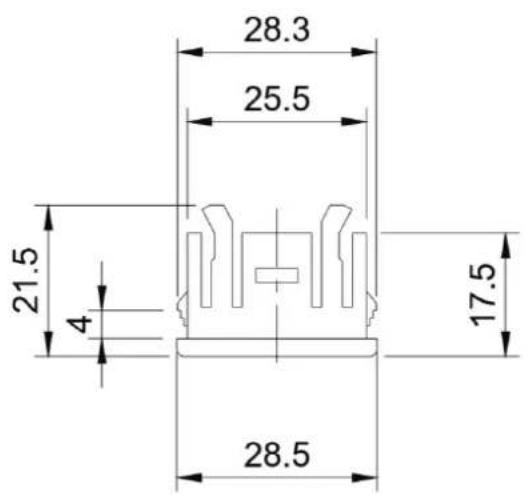

6. TECHNISCHE ZEICHNUNG

7. SUPPORT

Wir sind auch nach dem Kauf für Sie da. Sollten noch Fragen offen bleiben oder Probleme auftauchen stehen wir Ihnen auch per E-Mail, Telefon und Ticket-Supportsystem zur Seite.

E-Mail: [e-mail]

Ticket-System: http://support.joy-it.net

Telefon: [phone] - 66 (10 - 17 Uhr)

Für weitere Informationen besuchen Sie unsere Website:

www.joy-it.net
