Typ	Rack-Montage-Kit
Marke	Rigol
Modell	RM-1-DG1000Z
Kompatible Geräte	DG2000, DG1000Z, DSG800 Serie
Anzahl der Instrumente	1 (RM-1-DG1000Z) oder 2 (RM-2-DG1000Z)
Rack-Standard	19 Zoll (EIA-konform)
Erforderliche Rackhöhe	Mindestens 2U (88 mm)
Erforderliche Racktiefe	Mindestens 400 mm
Abmessungen (RM-1-DG1000Z)	Siehe technische Zeichnung in der Anleitung
Gewicht	Leicht (genaues Gewicht nicht angegeben)
Lieferumfang	Frontplatte, Befestigungselement, Verbindungsplatte A, Verbindungsplatte B, Haltebügel, Schrauben (M4, M6) und Muttern
Werkzeug für Montage	PH2 und T20 Kreuzschlitzschraubendreher
Installationsvorbereitung	Griff und Schutzgummis entfernen
Montageschritte	Befestigungselement und Frontplatte anbringen, dann in 19-Zoll-Rack einsetzen
Hinweis	Nur autorisiertes Personal darf die Installation durchführen
Reinigung	Mit trockenem Tuch abwischen
Garantie	Herstellergarantie (Details in der Bedienungsanleitung)
Zertifizierungen	EIA-Standard

Häufig gestellte Fragen - RM-1-DG1000Z Rigol

Welche Instrumente sind mit dem RM-1-DG1000Z kompatibel?

Das Kit ist kompatibel mit RIGOL DG2000, DG1000Z Funktionsgeneratoren und DSG800 HF-Signalquellen. Es kann ein einzelnes Instrument (RM-1) oder zwei Instrumente (RM-2) montieren.

Welche Rackmaße werden benötigt?

Ein Standard-19-Zoll-Rack mit einer Höhe von mindestens 2U (88 mm) und einer Tiefe von mindestens 400 mm.

Welches Werkzeug wird für die Montage benötigt?

Ein PH2 und T20 Kreuzschlitzschraubendreher werden empfohlen.

Wie wird der Griff und die Schutzgummis entfernt?

Drehen Sie den Griff senkrecht und ziehen Sie ihn seitlich heraus. Entfernen Sie dann acht M4-Schrauben an der Vorderseite und vier an der Rückseite, um die Schutzgummis abzunehmen.

Kann ich zwei Instrumente gleichzeitig montieren?

Ja, mit dem RM-2-DG1000Z Kit können zwei Instrumente nebeneinander montiert werden. Dazu werden Verbindungsplatten und Haltebügel verwendet.

Ist das Kit für andere Marken geeignet?

Das Kit ist speziell für RIGOL-Geräte entwickelt und passt nur für die genannten Serien. Für andere Marken ist die Kompatibilität nicht garantiert.

Wie schwer ist das Kit?

Das Gewicht ist nicht spezifiziert, aber das Kit ist leicht und enthält hauptsächlich Metallteile und Schrauben.

Wie pflege ich das Rack-Montage-Kit?

Reinigen Sie die Teile mit einem trockenen Tuch. Vermeiden Sie scharfe Reinigungsmittel, um die Oberfläche nicht zu beschädigen.

Kann ich das Kit ohne Fachkenntnisse installieren?

Die Installation sollte nur von autorisiertem Personal durchgeführt werden, um Schäden zu vermeiden. Die Anleitung enthält detaillierte Schritte.

Wo finde ich die vollständige Installationsanleitung?

Die vollständige Anleitung liegt dem Kit bei oder kann als PDF auf der RIGOL-Website heruntergeladen werden.

BEDIENUNGSANLEITUNG RM-1-DG1000Z Rigol

RIGOL

Rack Mount Kit

DG2000&DG1000Z&DSG800

This rack mount kit is designed to mount RIGOL DG2000/DG1000Z series function/arbitrary waveform generator or DSG800 RF signal source into a 19-inch cabinet that conforms to the Electronic Industries Association (EIA) standard. This manual takes DG1000Z as an example to introduce the installation method.

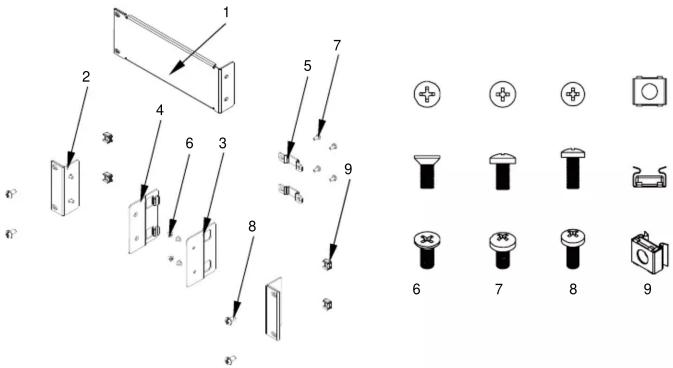

Kit Part Checklist

No.	Name	Qty.		Description
		RM-1-DG1000Z[1]	RM-2-DG1000Z [1]
1	Front Plate		1	None
2	Fastener	1	2	--
3	Connecting Plate A None 1	--
4	Connecting Plate B None 1	--
5	Retaining Bracket	None	2	--
6	M4 Countersunk Flat Head Screw	None	4	M4x10 Phillips Pan Head Screw
7	M4 Pan Head Screw	4	8	M4x8 Phillips Pan Head Screw
8	M6 Pan Head Screw	4	4	M6x16 Phillips Pan Head Screw
9	M6 Nut	4	4	M6 Square Lock Cage Nut

Note ^[1] : RM-1-DG1000Z is designed for installing a single instrument, and RM-2-DG1000Z for two instruments.

Installation Tool

The PH2 Phillips screwdriver and T20 Phillips screwdriver are recommended.

Space Requirements

To mount the instrument into the cabinet correctly, please ensure that the following requirements are met.

● The cabinet must be a standard 19-inch one.
● The available height of the cabinet should be at least 2U (88mm).
● The depth of the cabinet should be at least 400mm.
The dimensions of the rack are as shown below.

RM-1-DG1000Z

Unit: mm

RM-2-DG1000Z
Unit: mm

Installation Procedures

CAUTION

Only authorized operators are allowed to perform the installation. Improper installation might cause damage to the instrument or an installation failure.

Installation Guide RIGOL

Pre-Installation Preparation: Dissemble the handle and protective rubber covers

1. Rotate the handle upright. Then, pull it out from the sides of the instrument to remove it.
2. Use the T20 Phillips screwdriver to remove eight M4 screws at four corners of the front panel and four M4 screws at four corners of the rear panel. Then, take off the eight protective rubber covers.

Mount a single instrument (Requiring to order a set of RM-1-DG1000Z)

1. Attach the fastener to one side of the front panel, then secure the fastener with two M4 pan head screws.
2. Attach the front plate to the other side of the front panel, then secure the plate using two M4 pan head screws.
3. Mount the assembled instrument and rack into a standard 19-inch cabinet using four M6 pan head screws and four M6 square nuts.

-End-

Line drawing of a server rack unit with ventilation slots and ports (no text or labels)

Mount two instruments (Requiring to order a set of RM-2-DG1000Z)

1. Attach one fastener to the right side of the front panel of Instrument A, then secure the fastener with two M4 pan head screws. Attach Connecting Plate A to the left side of the front panel of Instrument A, and then use two M4 countersunk head screws to fasten Connecting Plate A to Instrument A.

Installation Guide RIGOL

1. Attach another fastener to the left side of the front panel of Instrument B, then secure the fastener with two M4 pan head screws. Attach Connecting Plate B to the right side of Instrument B, and then use two M4 countersunk head screws to fasten Connecting Plate B to Instrument B.

Connecting Plate B

1. Joint Connecting Plate A with Connecting Plate B.

1. Place two retaining brackets onto the connecting position of rear panels of two instruments, and then secure the retaining brackets with four M4 pan head screws.

Technical line drawing of a rectangular electronic device with mounting brackets and ventilation slots (no text or symbols)

1. Mount the assembled instrument and rack into a standard 19-inch cabinet using four M6 pan head screws and four M6 square nuts.

Diagram of a server rack unit with multiple ports and connectors (no text or labels visible)

-End-
