Produkttyp	Kamera
Marke	Joy-It
Modell	RB-CAMERA-JT-V2-120
Kameraauflösung	8 Megapixel
Sensor	Sony IMX219
Maximale Fotoauflösung	3280 x 2464 Pixel
Maximale Videoauflösung	1920 x 1080 Pixel
Schnittstelle	CSI (Camera Serial Interface)
Kompatibilität	Raspberry Pi (alle Modelle mit CSI-Anschluss)
Anschlusskabel	Flachbandkabel im Lieferumfang enthalten
Stromversorgung	Über Raspberry Pi (5V, via CSI)
Betriebssystem	Raspberry Pi OS (mit libcamera)
Konfiguration	Eintrag in config.txt (dtoverlay=imx219, camera_auto_detect=0)
Bildaufnahme	libcamera-jpeg Befehl
Videoaufnahme	libcamera-vid Befehl
Abmessungen (ca.)	25 x 24 x 9 mm
Gewicht (ca.)	3 g
Reinigung	Mit einem trockenen, fusselfreien Tuch reinigen
Sicherheitshinweise	Vor dem Anschließen Gerät ausschalten, ESD-Schutz beachten
Entsorgung	Gemäß ElektroG, nicht im Hausmüll
Support	E-Mail: [e-mail], Telefon: [phone]

Häufig gestellte Fragen - RB-CAMERA-JT-V2-120 Joy-It

Wie schließe ich die Kamera an den Raspberry Pi an?

Verbinden Sie das Kameramodul über das mitgelieferte Flachbandkabel mit dem CSI-Anschluss des Raspberry Pi. Achten Sie auf die korrekte Ausrichtung des Kabels (die Kontakte zeigen zum Ethernet-Anschluss oder zur Außenseite des Boards, je nach Modell).

Welche Software wird benötigt?

Sie benötigen ein aktuelles Raspberry Pi OS mit installierter libcamera-Bibliothek. Die ist standardmäßig enthalten. Zusätzlich müssen Sie zwei Zeilen in der config.txt hinzufügen: dtoverlay=imx219 und camera_auto_detect=0.

Wie nehme ich ein Foto auf?

Verwenden Sie den Befehl: libcamera-jpeg --qt -r -o test.jpg --width 3280 --height 2464. Das Bild wird unter dem angegebenen Namen gespeichert.

Wie nehme ich ein Video auf?

Verwenden Sie den Befehl: libcamera-vid --qt -t 10000 -o test.h264 --width 1920 --height 1080. Die Aufnahmedauer wird in Millisekunden mit -t angegeben.

Kann ich die Auflösung ändern?

Ja, passen Sie die Werte nach --width und --height an. Die maximale Fotoauflösung beträgt 3280x2464, Video maximal 1920x1080.

Was tun, wenn die Kamera nicht erkannt wird?

Überprüfen Sie die Verbindung des Flachbandkabels, stellen Sie sicher, dass die config.txt korrekt bearbeitet wurde (dtoverlay=imx219 und camera_auto_detect=0) und führen Sie einen Neustart per sudo reboot durch.

Ist die Kamera mit allen Raspberry Pi Modellen kompatibel?

Die Kamera ist mit allen Modellen kompatibel, die einen CSI-Anschluss besitzen, also Raspberry Pi 1, 2, 3, 4, Zero (mit Adapter) und 5.

Wie reinige ich die Kamera?

Reinigen Sie die Linse vorsichtig mit einem trockenen, fusselfreien Tuch. Vermeiden Sie aggressive Reinigungsmittel.

Kann ich die Kamera auch ohne libcamera nutzen?

Traditionell wurde raspistill verwendet, aber libcamera ist der aktuelle Standard. Für ältere Systeme können Sie raspistill versuchen, falls installiert, aber die Anleitung basiert auf libcamera.

Wo finde ich weitere Hilfe?

Besuchen Sie die Support-Seite von Joy-It unter www.joy-it.net oder kontaktieren Sie den Support per E-Mail an [e-mail] oder telefonisch unter [phone] (Mo-Fr 10-17 Uhr).

BEDIENUNGSANLEITUNG RB-CAMERA-JT-V2-120 Joy-It

8 MP Kamera für Raspberry Pi

1. ALLGEMEINE INFORMATIONEN

Sehr geehrte*r Kunde *in,

vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist.

Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren.

Bei der Verwendung sind besonders das in Deutschland geltende Persönlichkeitsrecht und das Recht zur informationellen Selbstbestimmung zu beachten.

2. ANSCHLUSS

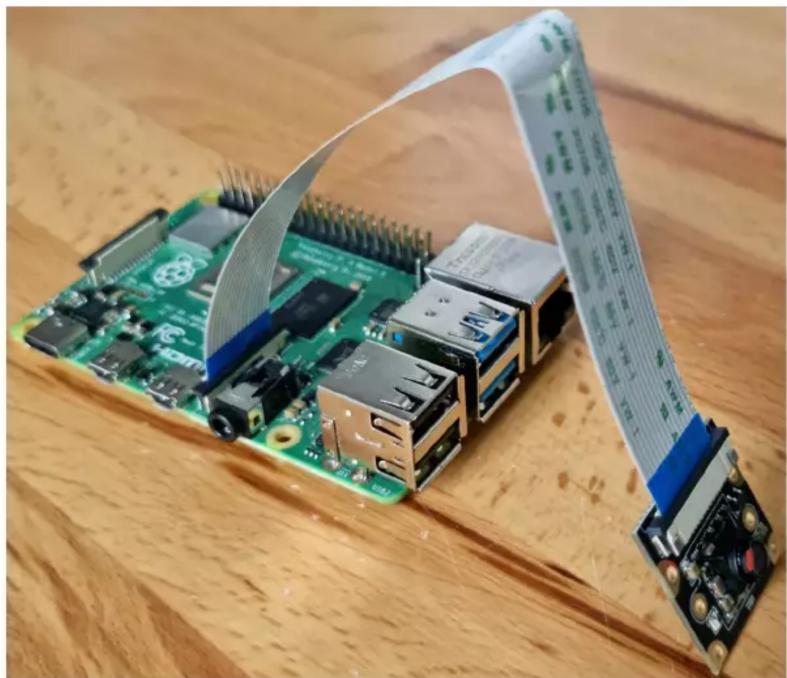

Schließen Sie das Kameramodul, wie im Bild zu sehen, mit dem beiliegenden Flachbandkabel an die CSI-Schnittstelle Ihres Raspberry Pis an. Achten Sie dabei auf die Ausrichtung des Kabels.

3. INSTALLATION DER KAMERA

Um die Kamera mit Ihrem Raspberry Pi verwenden zu können, müssen Sie lediglich zwei Zeilen in der Config.txt hinzufügen.

Geben Sie dazu folgenden Befehl ein, um die zu bearbeitende Datei zu öffnen:

sudo nano /boot/config.txt

Fügen Sie nun an das Ende der Datei folgende zwei Zeilen hinzu:

dtoverlay=imx219
camera_auto_detect=0

Anschließend können Sie die Datei mit STRG +O speichern und mit STRG+X schließen.

Starten Sie anschließend Ihren Raspberry Pi mit folgendem Befehl neu:

sudo reboot

4. VERWENDUNG DER KAMERA

4.1 Aufnahme von Bildern

Um Bilder mit der Kamera aufzunehmen, kann der folgende Konsolenbefehl verwendet werden:

libcamera-jpeg --qt -r -o test.jpg --width 3280 --height 2464

Das Bild wird anschließend unter dem Namen test.jpg gespeichert. Die Zahlen hinter --width und --height stehen für die für das Foto verwendete Auflösung in Pixel.

4.2 Aufnahme von Videos

Videos können mit dem folgenden Befehl aufgenommen werden:

libcamera-vid --qt -t 10000 -o test.h264 --width 1920 --height 1080

Das Video wird anschließend unter dem Namen test.h264 gespeichert. Die Zahl hinter -t steht für die Aufnahmedauer in Millisekunden. Die Zahlen hinter --width und --height stehen für die für das Video verwendete Auflösung in Pixel.

5. SONSTIGE INFORMATIONEN

Unsere Informations- und Rücknahmepflichten nach dem Elektrogesetz (ElektroG)

Symbol auf Elektro- und Elektronikgeräten:

Diese durchgestrichene Mülltonne bedeutet, dass Elektro- und Elektronikgeräte nicht in den Hausmüll gehören. Sie müssen die Altgeräte an einer Erfassungsstelle abgeben. Vor der Abgabe haben Sie Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, von diesem zu trennen.

Rückgabemöglichkeiten:

Als Endnutzer können Sie beim Kauf eines neuen Gerätes, Ihr Altgerät (das im Wesentlichen die gleiche Funktion wie das bei uns erworbene neue erfüllt) kostenlos zur Entsorgung abgeben. Kleingeräte, bei denen keine äußere Abmessungen größer als 25 cm sind können unabhängig vom Kauf eines Neugerätes in haushaltsüblichen Mengen abgeben werden.

Möglichkeit Rückgabe an unserem Firmenstandort während der Öffnungszeiten:

SIMAC Electronics GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn

Möglichkeit Rückgabe in Ihrer Nähe:

Wir senden Ihnen eine Paketmarke zu, mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an [e-mail] oder per Telefon an uns.

Informationen zur Verpackung:

Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete Verpackung zukommen.

6. SUPPORT

Wir sind auch nach dem Kauf für Sie da. Sollten noch Fragen offen bleiben oder Probleme auftauchen, stehen wir Ihnen auch per E-Mail, Telefon und Ticket-Supportsystem zur Seite.

E-Mail: [e-mail]

Ticket-System: http://support.joy-it.net

Telefon: [phone] (10 - 17 Uhr)

Für weitere Informationen besuchen Sie unsere Website: www.joy-it.net
