| Produkttyp | LED-Flutlicht |
| Modell | VT-4911 |
| Wattleistung | 10 W |
| Eingangsspannung | AC 220-240V, 50/60Hz |
| Betriebsumgebungstemperatur | -20°C ~ 50°C |
| Abstrahlwinkel | 100° |
| IP-Klassifizierung | IP65 |
| CRI | >70 |
| Leistungsfaktor | >0,9 |
| Lichtstrom | 800 Lumen |
| Abmessungen (B×H×T) | 113×136×28 mm |
| Gewicht (ca.) | 0,4 kg |
| Gehäusematerial | Aluminium |
| Linsen-/Glasmaterial | Gehärtetes Glas |
| Montageart | Wandmontage mit Haltebügel |
| Netzkabeltyp | H05RN-F3G1.0mm² (empfohlen) |
| Erdung | Erforderlich |
| Lebensdauer (LED) | ca. 30.000 Stunden |
| Garantie | 2 Jahre (typisch) |
| Dimmbar | Nein |
| Bewegungsmelder | Nein (optional extern) |
Häufig gestellte Fragen - VT-4911 V-TAC
Wie installiere ich das V-TAC VT-4911 Flutlicht?
Stellen Sie sicher, dass die Stromversorgung ausgeschaltet ist. Markieren Sie die Lochposition der Halterung an der Wand, bohren Sie und schrauben Sie den Haltebügel fest. Verbinden Sie das Netzkabel mit der wasserdichten Anschlussdose (IP65 oder höher) und achten Sie auf die korrekte Polung (-). Ziehen Sie die wasserfeste Schraube fest an.
Kann das Flutlicht mit einem Dimmer verwendet werden?
Nein, das V-TAC VT-4911 ist nicht dimmbar. Verwenden Sie es nur mit einem Ein-/Ausschalter.
Welche IP-Schutzart hat das Gerät?
Das Flutlicht hat die Schutzart IP65, das bedeutet es ist staubdicht und strahlwassergeschützt. Geeignet für den Außenbereich.
Muss das Gerät geerdet werden?
Ja, das Produkt muss gemäß der Bedienungsanleitung geerdet werden. Verwenden Sie eine entsprechende Anschlussdose.
Welches Netzkabel wird empfohlen?
Es wird ein Kabel vom Typ H05RN-F3G1.0mm² empfohlen. Der Anschluss erfolgt über eine wasserdichte Anschlussdose.
Was tun bei Beschädigung des Sicherheitsglases?
Beschädigtes Sicherheitsglas muss unverzüglich durch gehärtetes Glas ersetzt werden. Wenden Sie sich an den Hersteller oder einen qualifizierten Fachmann.
Wie reinige ich das Flutlicht?
Reinigen Sie die Außenfläche mit einem weichen, trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, da diese die Dichtungen und das Gehäuse beschädigen könnten.
Welche Garantie gilt für das V-TAC VT-4911?
V-TAC gewährt in der Regel eine Garantie von 2 Jahren (je nach Händler). Bewahren Sie den Kaufbeleg auf.
Können Ersatzteile wie die Halterung nachgekauft werden?
Ersatzteile wie die Halterung sind nicht im Lieferumfang enthalten und müssen separat über den Hersteller oder Fachhandel bezogen werden.
Warum leuchtet das Flutlicht nicht nach der Installation?
Überprüfen Sie die Stromversorgung, die korrekte Verkabelung und ob die Sicherung eingeschaltet ist. Stellen Sie sicher, dass die Verbindungen in der wasserdichten Dose fest sitzen und die Erdung korrekt ist.
Benutzerfragen zu VT-4911 V-TAC
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Noch keine Fragen. Stellen Sie die erste.
Laden Sie die Anleitung für Ihr Beleuchtung kostenlos im PDF-Format! Finden Sie Ihr Handbuch VT-4911 - V-TAC und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. VT-4911 von der Marke V-TAC.
BEDIENUNGSANLEITUNG VT-4911 V-TAC
Modell-Nr.: VT-4911, VT-4922, VT-4933, VT-4955
| Modell Nr. | VT-4911 | VT-4922 | VT-4933 | VT-4955 |
| Watt | 10 W | 20 W | 30 W | 50 W |
| Eingangsspannung | AC 220-240V, 50/60Hz | |||
| Betriebsumgebungstemperatur | -20°C ~ 50°C | |||
| Abstrahlwinkel | 100° | |||
| IP-Klassifizierung | IP 65 | |||
| CRI | >70 | |||
| Leistungsfaktor | >0.9 | |||
| Lumen | 800 | 1600 | 2550 | 4250 |
| Größe | 113*136*28mm | 148*181*34mm | 174*217*35mm | 194*237*38mm |
WARNUNG :
- Stellen Sie sicher, dass die Anlage vor der Installation keiner Spannung ausgesetzt ist.
- Bitte lesen Sie sich die Anleitung vor der Installation sorgfältig durch.
- Benutzer sollen notweniges Zubehör und Ersatzteile vorbereiten (nicht im Lieferumfang enthalten), einschließlich der Anschlussdose.
- Das Produkt muss Geerdet sein.
- Im Falle eines Schadens am Sicherheitsglas ist dieses unverzüglich durch gehärtetes Glas zu ersetzen.
- Das Stromversorgungskabel ist installiert, sodass ausschließlich der Hersteller, sein Kundenservice oder andere qualifizierte Personen einen Austausch vornehmen können.
MONTAGE:
- Auf keinen Oberflächen mit Erschütterungen montieren.

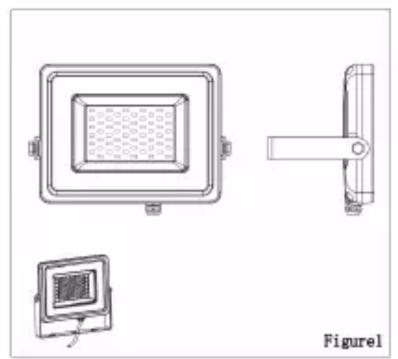

- Entfernen Sie die Schraube, die zur Befestigung der Halterung dient. Entfernen Sie dann die Halterung. (siehe Abb.1)
- Markieren Sie die Lochposition der Halterung an der Wand. Bohren Sie an der markierten Stelle (Schrauben nicht mitgeliefert). (Abb.2)
- Schrauben Sie mit einer geeigenten Schraube den Haltebügel an die Wand (siehe Abb.3)
- Bewegen Sie die Halterung in den gewünschten Position. Befestigen Sie nun die Feststellschraube. (siehe Abb.4)
- Verbinden Sie Ihr Netzkabel (H05RN-F3G1.0mm2 empfohlen) mit der Eingangsleitung des Produktes durch die wasserdichte Anschlussdose. Beachten Sie die Linie von der Spitze (-) (siehe Abb.5). Sie benötigen mindestens eine Anschlussdose in IP65 oder höher. Stellen Sie sicher, dass die wasserfeste Schraube fest sitzt.
- Schalten Sie die Energieversorgung ein und stellen Sie sicher, dass das Gerät funktionstüchtig ist. Stellen Sie die Richtung des Lichts nach Ihrem Gefallen ein (siehe Abb.6)
- Wie man die richtige Einstellung trifft ist auf Bild 7 und 8 verdeutlicht.
Bitte halten Sie sich an diese Anleitung, um Ihre Leuchte funktionstüchtig zu installieren.
