Produkttyp	SAT-Multischalter mit terrestrischem Verstärker
Modell	TechniSystem 5/24 NT
Artikelnummer	0001/3253
EAN	4019588132535
Abmessungen (B x H x T)	293 x 135 x 52 mm
Gewicht	1,7 kg
Versorgungsspannung	230 V AC, 50/60 Hz
Leistungsaufnahme	3 W (ohne LNB + Terrestrik) / 17 W (mit max. Last)
Frequenzbereich SAT	950 - 2400 MHz
Frequenzbereich Terrestrik	47 - 862 MHz
Verstärkung SAT (Ausgang 1-8)	-3 bis 5 dB
Verstärkung Terrestrik (Ausgang 1-8)	-2 bis 3 dB
Ausgangspegel SAT (max.)	96 dBµV
Ausgangspegel Terrestrik (max.)	86 dBµV (Ausgang 1-8)
Rauschmaß SAT	≤ 7 dB
Eingangsentkopplung SAT	≥ 30 dB
Ausgangsentkopplung	SAT > 30 dB, Terrestrik > 35 dB
Schutzklasse	II (schutzisoliert)
Zulassung	CE, EN50083-2 Klasse A, ETSI EN 303 354
Nenntemperaturbereich	-20°C bis 50°C
Montage	Vertikal, Netzteil rechts, an nicht brennbarer Fläche
Anschlüsse	SAT-ZF-Eingänge (horizontal/vertikal, low/high), terrestrischer Eingang, 24 Teilnehmerausgänge
Lieferumfang	Multischalter, Netzleitung (Schrauben nicht enthalten)
Entsorgung	Elektrogeräte nicht in den Hausmüll, gemäß WEEE-Richtlinie 2012/19/EU

Häufig gestellte Fragen - TechniSystem 5/24 NT TECHNISAT

Welches LNB wird für den TechniSystem 5/24 NT benötigt?

Wie wird der Multischalter installiert?

Kann der terrestrische Eingang ferngespeist werden?

Welche Dämpfungswerte sind am terrestrischen Eingang einstellbar?

Warum leuchtet die Betriebs-LED nicht?

Welche Ausgangsspannungen werden an den SAT-Eingängen benötigt?

Wie viele Teilnehmer können angeschlossen werden?

Ist das Gerät für den Außenbereich geeignet?

Was ist der maximale Strom an den Eingängen?

Wie wird der Multischalter gereinigt?

BEDIENUNGSANLEITUNG TechniSystem 5/24 NT TECHNISAT

1 Produktbeschreibung

Der TECHNISYSTEM 5/24 NT Multischalter ist für den Einsatz in kleinen und mittelgroßen SAT- und terrestrischen TV-Verteilungssystemen konzipiert. Er gewährleistet einen unabhängigen Zugang jedes Teilnehmers zu jeder SAT-ZF oder terrestrischen Signalen. Er ist nur für die Verwendung in Innenräumen vorgesehen.

Das Gehäuse des TECHNISYSTEM 5/24 NT Multischalter erfüllt die Abschirmungsanforderungen gemäß EN50083-2, Klasse A. Gemäß der Norm ETSI EN 303 354 V.1.1.1: der terrestrische Verstärker entspricht Equipment Type L, selectivity Classification O.

2 Sicherheitshinweise

• Die Installation des Multischalters muss gemäß IEC60728-11 und nationalen Sicherheitsnormen erfolgen.
- Der Multischalter wird mit einer Netzspannung von 230 V\~ betrieben. Diese Spannung ist lebensgefährlich.
- Jegliche Reparaturen müssen von qualifiziertem Personal durchgeführt werden.
- Der Multischalter ist Schutzisoliert und entspricht der Schutzklasse II.
- Entfernen Sie nicht die Abdeckung des Netzteils, ohne das Gerät vom Stromnetz zu trennen.
- Schließen Sie den Multischalter nicht an das Stromnetz an, wenn das Netzkabel oder der Stecker beschädigt ist.
- Schließen Sie den Multischalter erst dann an das Stromnetz an, wenn alle Kabel korrekt angeschlossen sind.
• Die Netzsteckdose muss leicht zugänglich sein.
- Der Multischalter darf keinem Tropf- oder Spritzwasser ausgesetzt werden.
- Der Multischalter darf nicht in der Nähe von Zentralheizungskomponenten, leicht brennbaren Materialien und in Bereichen mit hoher Luftfeuchtigkeit betrieben werden.
- Wenn der Multischalter lange Zeit in kalter Umgebung aufbewahrt wurde, muss er mindestens 2 Stunden in einem warmen Raum aufbewahrt werden, bevor er an das Stromnetz angeschlossen wird.
- Stecken Sie keine Gegenstände in die Lüftungsöffnungen.
• Die Belüftung darf nicht durch Abdecken des Multischalters mit Gegenständen wie Zeitungen, Tischtüchern oder Vorhängen behindert werden.
- Montieren Sie den Multischalter an nicht brennbaren Flächen oder nicht brennbaren Installationsdose in vertikaler Position mit dem Netzgerät auf der rechten Seite. Montieren Sie den Multischalter an einem Ort, an dem sich keine Kinder aufhalten können.
- Montieren Sie den Multischalter mit einem Freiraum von mindestens 10 cm über, unter und vor dem Gerät.

3 Technische Daten

Model TECHNISYTEM 5/24 NT
Artikel-Nr. 0001/3253
EAN 4019588132535

Parameter Einheit SAT Terrestrik
Frequenzbereich MHz 950 ... 240		0 47 ... 862
Verstärkung	Ausgang 1-8	dB	-3 ... 5	-2 ... 3
	Ausgang 9-16		-4 ... 3	-4 ... 1
	Ausgang 17-24		-5 ... 3	-5 ... 0
Ausgangspegel	Ausgang 1-8	dBμV	96	86
	Ausgang 9-16		96	84
	Ausgang 17-24		96	82
Eingangspegel		dBμV	≤ 82 (30 Träger/je Träger)	≤ 90 (8 Träger/je Träger)
Verstärkungsregulierung		dB	0	-15 (in 1 dB Schritten)
Rauschmaß dB	-		≤ 7
Eingangsentkopplung		dB	≥ 30	-
Ausgangsentkopplung		dB	≥ 30	≥ 35

Allgemein	Wert
Versorgungsspannung Eingänge	HL und HH: 18 V; VL und VH: 14 V; Terrestrik: 12 V
Ausgangsstrom der Eingänge	18 V + 14 V + 12 V = ≤ 650 mA14 V + 12 V = ≤ 500 mA12 V = ≤ 100 mA
Steuerung der Ausgänge	14/18 V, 0/22 kHz
Versorgungsspannung Gerät	230VAC ±10 % / 50 ... 60Hz
Leistungsaufnahme	3 W (ohne LNB + Terrestrik) / 17 W (mit max. Last)
Nenntemperaturbereich	-20° ... 50°C
Abmessung (B x H x T), Gewicht	293 x 135 x 52 mm, 1,7 kg

4 Installation

Montieren Sie den Multischalter in vertikaler Position mit dem Netzteil auf der rechten Seite. Der Multischalter muss mit 4 Flachkopf-Schrauben mit einem Durchmesser von 4 bis 5 mm befestigt werden - verwenden Sie bei Bedarf passende Dübel. Die Schrauben sind nicht im Lieferumfang enthalten.

Stellen Sie eine Potenzialausgleich (Cu ≥ 4 mm ^2 ) an der Erdungsschraube 8 her.

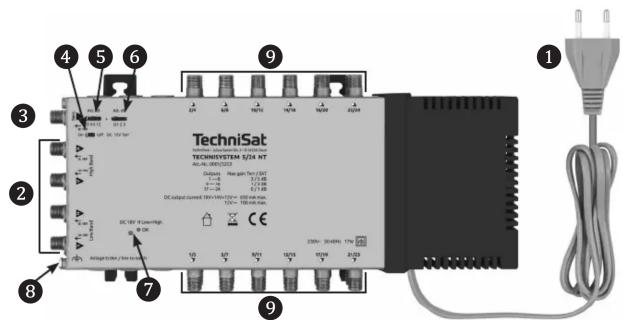

Stellen Sie sicher, dass die Versorgungsspannung der Angabe auf dem Gerät entspricht und schließen Sie die Netzleitung des Multischalter ① an die Stromversorgung an.

5 Betrieb

Das Netzteil des Multischalter versorgt das LNB und den eigenen terrestrischen Verstärker. Die LED ⑦ signalisiert den Betrieb des Netzteils. An den SAT-ZF-Eingängen ② wird das LNB angeschlossen. Verwenden Sie ein Quattro-LNB - Quattro-Switch-LNBs sind nicht geeignet.

Der terrestrische Eingang ③ hat zwei 4-stufige Dämpfungsglieder ⑤ + ⑥ mit den Werten 0/4/8/12 dB und 0/1/2/3 dB, deren Gesamtdämpfung ergibt sich durch Addition der beiden Werte ergibt. Eine zusätzliche Fernspeisung am terrestrischen Eingang kann mit dem Schalter ④ abgeschaltet werden.

Die an den Ausgängen ⑨ angeschlossenen Empfangsgerät erhalten die Sat-ZF-Ebenen durch ihre Steuerspannung (14/18V, 0/22kHz). Parallel liegen die terrestrischen Signale an wenn eingespeist.

6 Rechtliche Hinweise

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen – gemäß Richtlinie 2012/19/EU DES EURO- PÄISCHEN PARLAMENTS UND DES RATES vom 4. Juli 2012 über Elektro- und Elektronik-Altergärte – fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.

Das Gerät ist doppelt vom Netz isoliert und verfügt über eine funktionale Erdung.

CE Das Gerät trägt das CE-Zeichen. Hiermit erklärt TechniSat, dass der Funkanlagentyp TECHNISYSTEM 5/24 NT der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://konf.tsat.de/?ID=24485

Änderungen und Druckfehler vorbehalten. Stand 09/22

Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers.

TechniSat ist eine eingetragene Marke der

TechniSat Digital GmbH · Julius-Saxler-Str. 3 · D-54550 Daun
