BEDIENUNGSANLEITUNG BS3 TECHNISAT

1 Inhaltsverzeichnis

1 Inhaltsverzeichnis 2

2 Bitte zuerst lesen .... 3

3 Abbildungen 5

4 Beschreibung 8

4.1 Basiseinheit: TechniNet BS 3 ..... 8

4.2 QPSK/PAL-Kassette: PAL 1 CI .....9

4.3 QPSK/QAM-Kassette: TechniNet QQ 1 ..... 10

4.4 AV/PAL Kassette: TechniNet AV1/PAL ..... 11

4.5 DVB-T/PAL Kassette: TechniNet DVB-T/PAL 1 CI 12

5 Montagehinweise und Erdung ..... 13

6 Anschluss an ein LNB ..... 13

6.1 LNB-Speisung 14

6.2 Durchschleifen des Eingangssignals ..... 14

6.3 Erdung 15

7 Anschluss an das Verteilnetz ..... 15

8 Netzanschluss .... 15

9 Anschluss und Inbetriebnahme .... 16

10 Programmierung der TechniNet .... 17

11 QPSK-PAL-Kassette: TechniNet PAL 1 CI 17

11.1 Einstellen der HF-Ausgangsparameter ..... 18

11.2 Einstellen der Eingangsparameter ..... 18

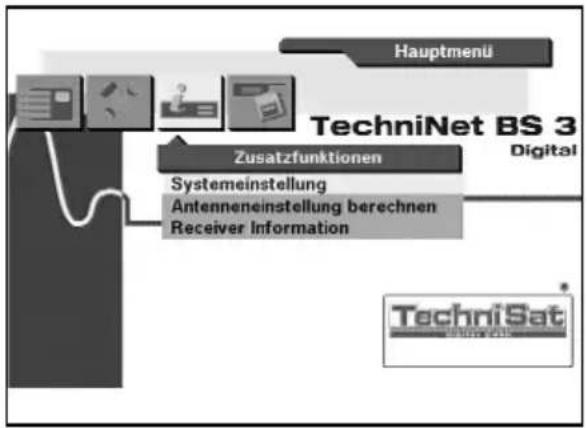

11.2.1 Zusatzfunktionen 19

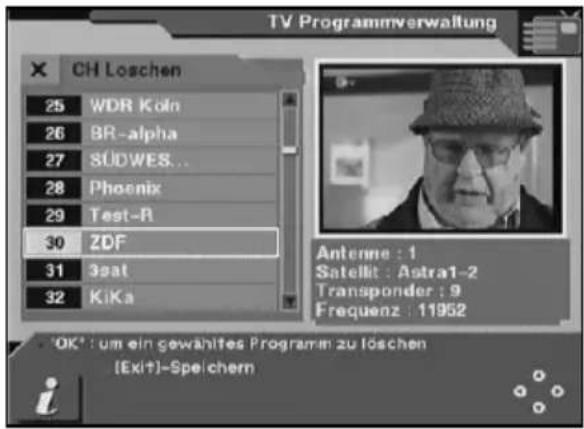

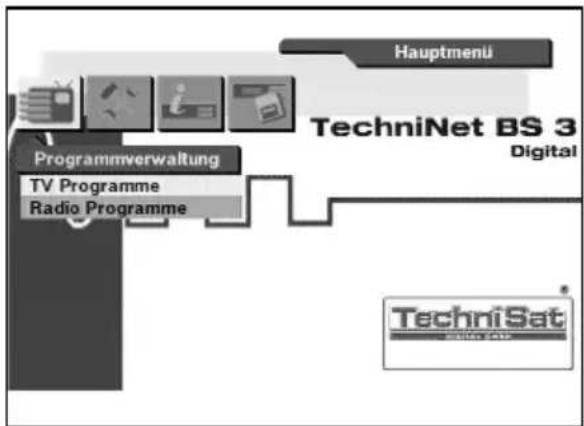

11.2.3 Programmverwaltung 27

12 QPSK-QAM-Kassette: TechniNet QQ 1 29

12.1 Einstellen der SAT-Eingangsparameter ..... 29

12.2 Einstellen der HF-Ausgangsparameter ..... 30

12.3 Zusätzliche Daten der QPSK-QAM-Kassette 31

13 AV-PAL-Kassette: TechniNet AV1-PAL 32

14 QPSK-PAL-Kassette: DVB-T/PAL 1 CI 33

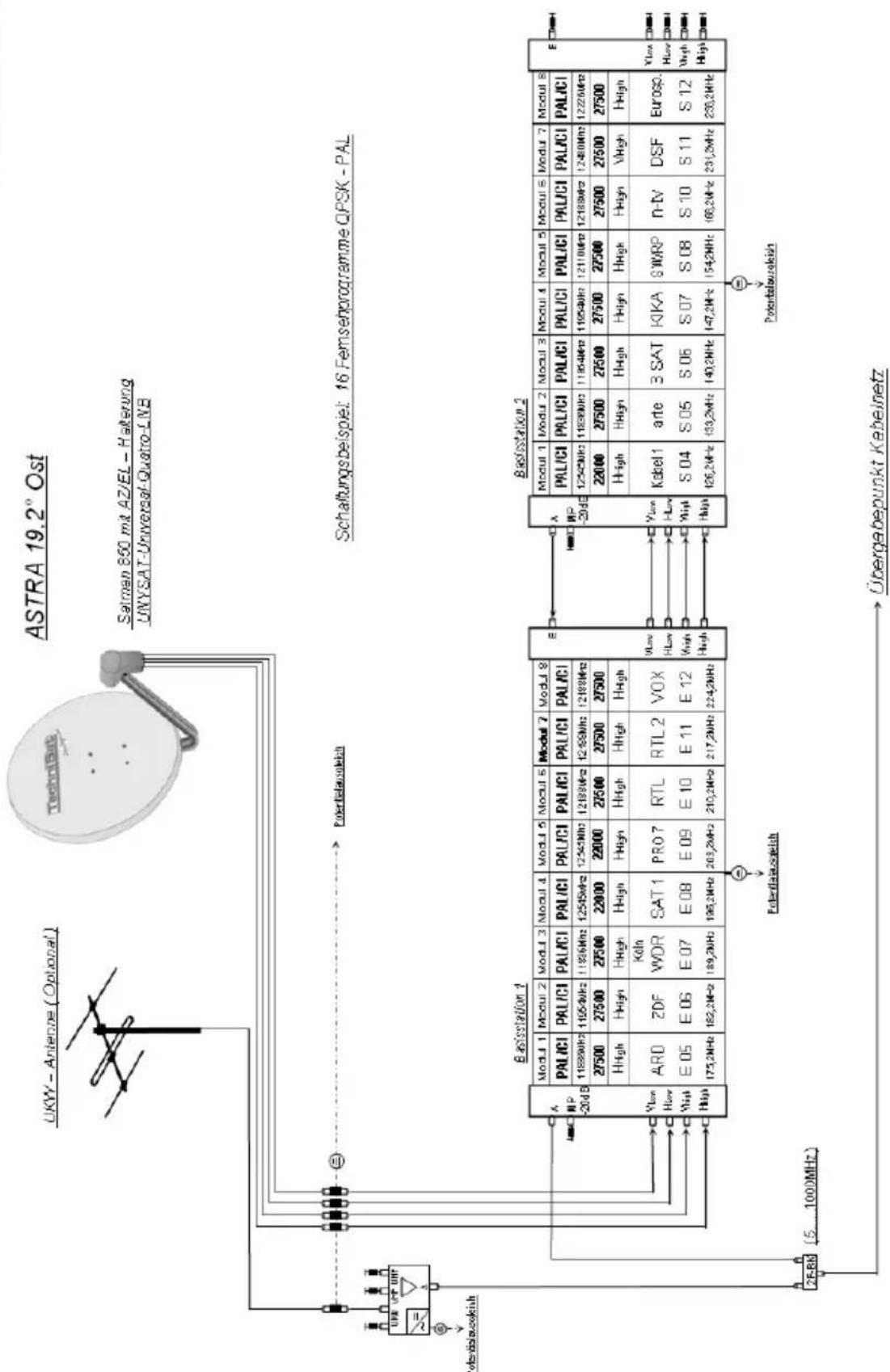

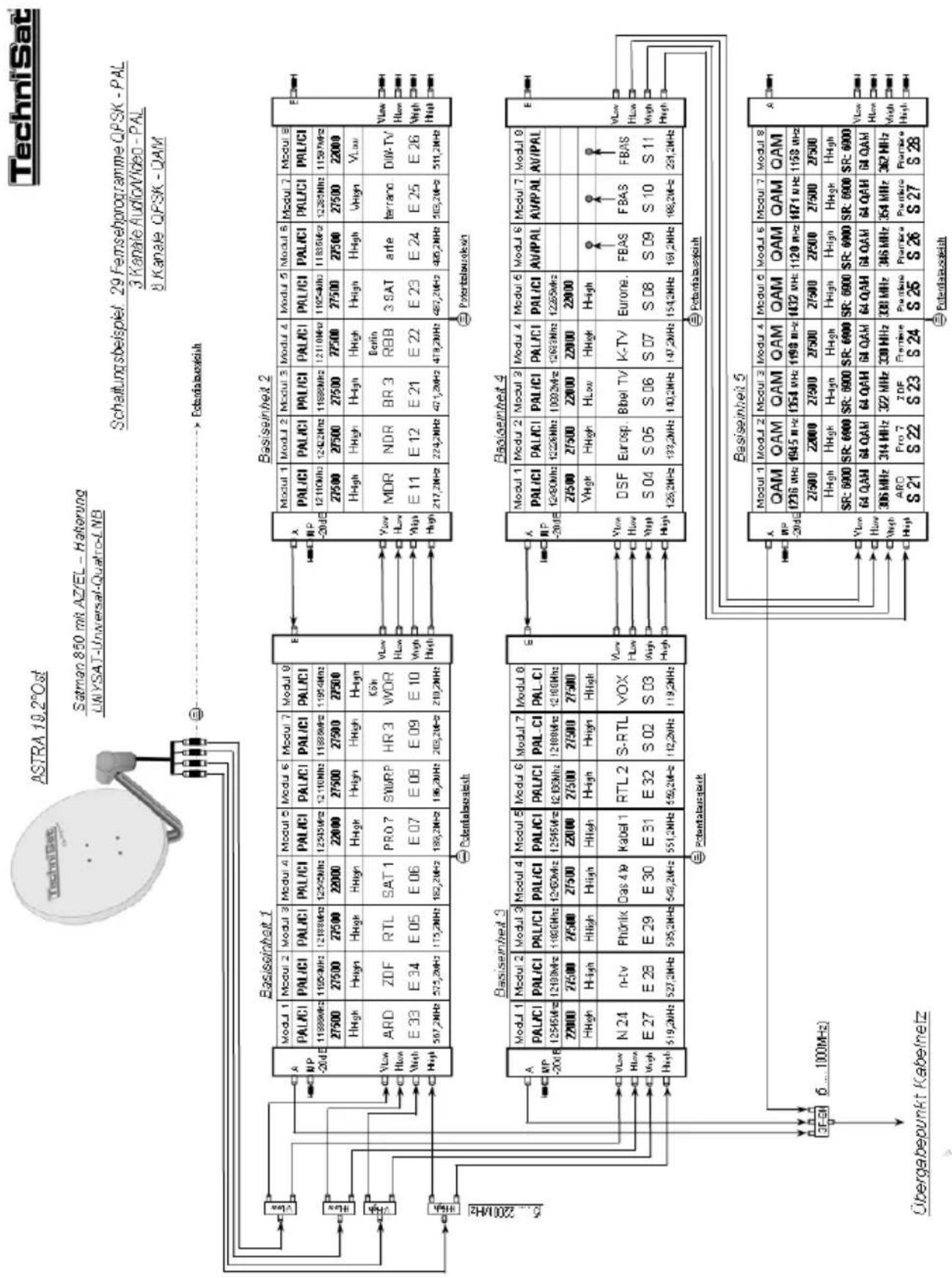

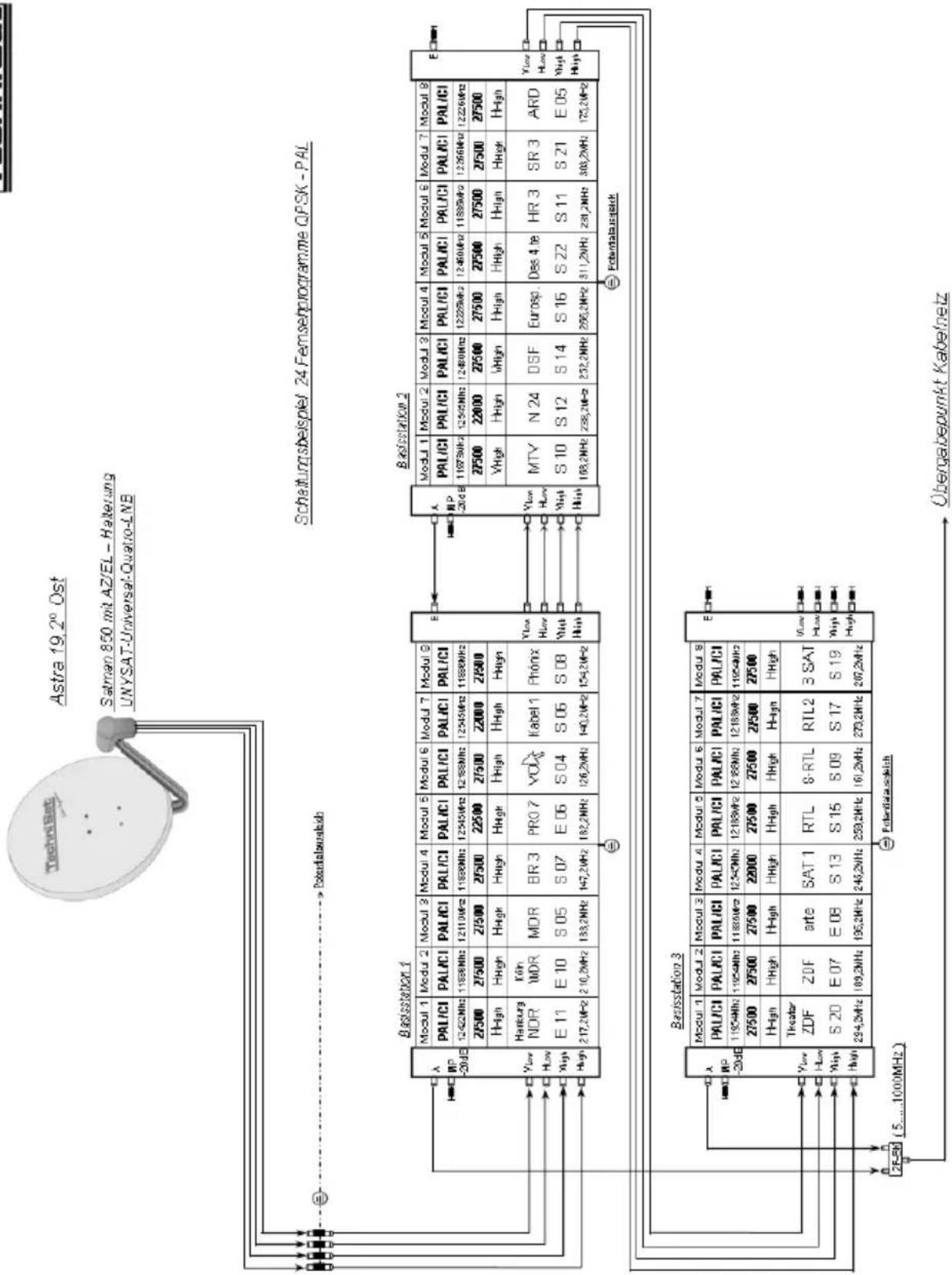

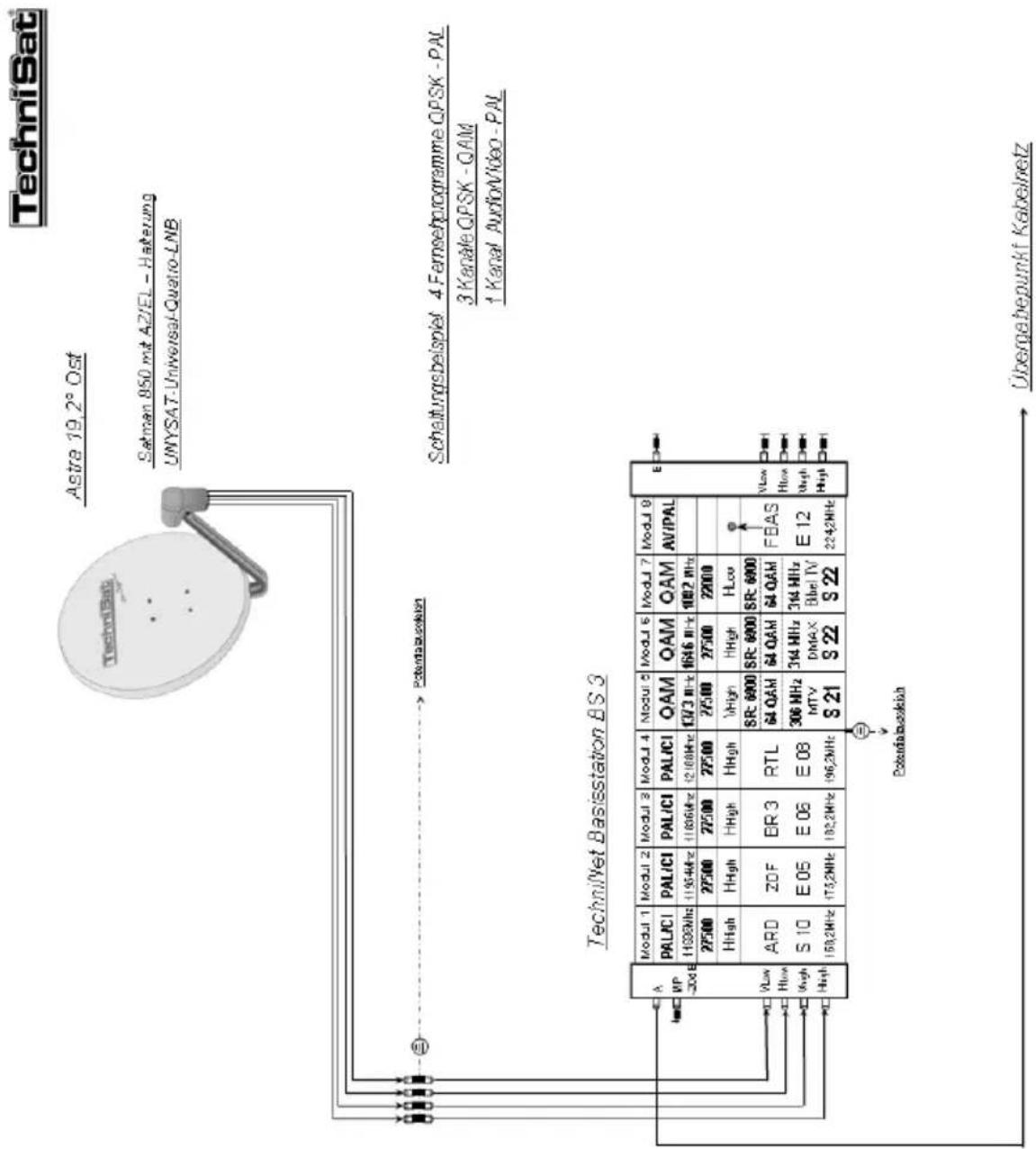

13 Anlagenbeispiele 38

14 Erdungsbeispiel 44

15 Berechnung der Übertragungsparameter 45

16 Technische Daten 46

17 Kanaltabelle 47

2 Bitte zuerst lesen

Sicherheitshinweise

Zu Ihrem Schutz sollten Sie die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie das Gerät in Betrieb nehmen.

Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Handhabung und durch Nichteinhaltung der Sicherheitsvorkehrungen entstanden sind.

In folgenden Fällen sollten Sie das Gerät vom Netz trennen und einen Fachmann um Hilfe bitten:

das Stromkabel bzw. der Netzstecker ist beschädigt
das Gerät war Feuchtigkeit ausgesetzt bzw. Flüssigkeit ist eingedrungen
bei erheblichen Fehlfunktionen
bei starken äußeren Beschädigungen

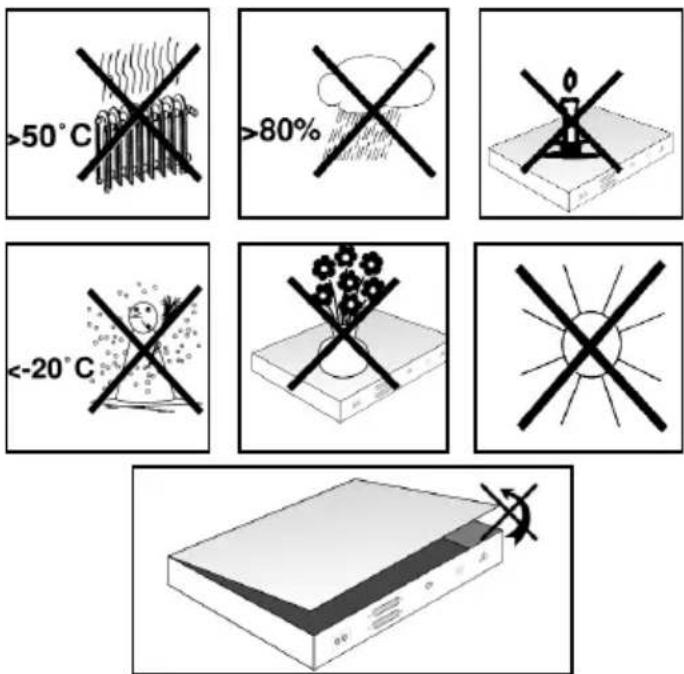

Gefahren- und Aufstellhinweise zur besonderen Beachtung:

Netzanschluss:

Überprüfen der 230-V-Betriebsspannung des Gerätes mit der vorhandenen Netzspannung.
Anschlusskabel stolperfrei verlegen.

Aufstellungsort:

Die zulässige Umgebungstemperatur beträgt 0 ... 40 °C.
Die Installation darf nur in Räumen erfolgen, die auch bei sich ändernden klimatischen Bedingungen die Einhaltung des zuläss. Umgebungstemperaturbereichs sicherstellen (Abseits von Hitzestrahlung und anderen Wärmequellen).
Das Gerät darf keinem Spritz- und Tropfwasser ausgesetzt werden.
Mit Flüssigkeiten gefüllte Gegenstände dürfen nicht auf das Gerät gestellt werden.
Nur an senkrechten Flächen montieren.
Freihalten der Lüftungsschlitze (nach oben und unten je 30 cm).
Für gute Be- und Entlüftung sorgen (der Einbau in Schränken oder Nischen ist unzulässig).
Bei Kondenswasserbildung warten, bis Gerät vollständig abgetrocknet ist.
Werden in Verbindung mit den Geräten BS 3 Lüfter verwendet, um den zulässigen Umgebungstemperaturbereich einzuhalten, muss zusätzlich durch geeignete Maßnahmen sichergestellt sein, dass ein Ausfall des Lüfters die Ausserbetriebnahme (Trennung vom Netz) des entsprechenden Gerätes zur Folge hat.

Unbedingt beachten:

DIN VDE-Vorschriften 0701, Teil 1 und 200.
EN 50 083 - Teil 1, Sicherheitsanforderungen.
Öffnen des Gerätes nur von autorisiertem Fachpersonal (Meisterbetrieb).
Reparatur nur von autorisiertem Fachpersonal (Meisterbetrieb) oder Einsenden des defekten Gerätes an TechniSat unter Angabe einer genauen Fehlerbeschreibung.

Zu Ihrer Sicherheit:

Beachten obiger Vorschriften und Hinweise.
Errichten der SAT-Anlage nach den Sicherheitsanforderungen
Einhalten der Vorschriften bzgl. Erdung und Potentialausgleich
Ersetzen des Netzkabels durch Originalnetzkabel
Austausch von Sicherungen nur gegen Sicherungen gleichen Typs, Werts und gleich-er Schmelzcharakteristik.
Die Netzsicherung befindet sich im Sicherungshalter zwischen Netzbuchse und Netzschalter und ist nach Entfernen des Netzkabels zugänglich.

Bitte unbedingt alle Sicherheitshinweise beachten!

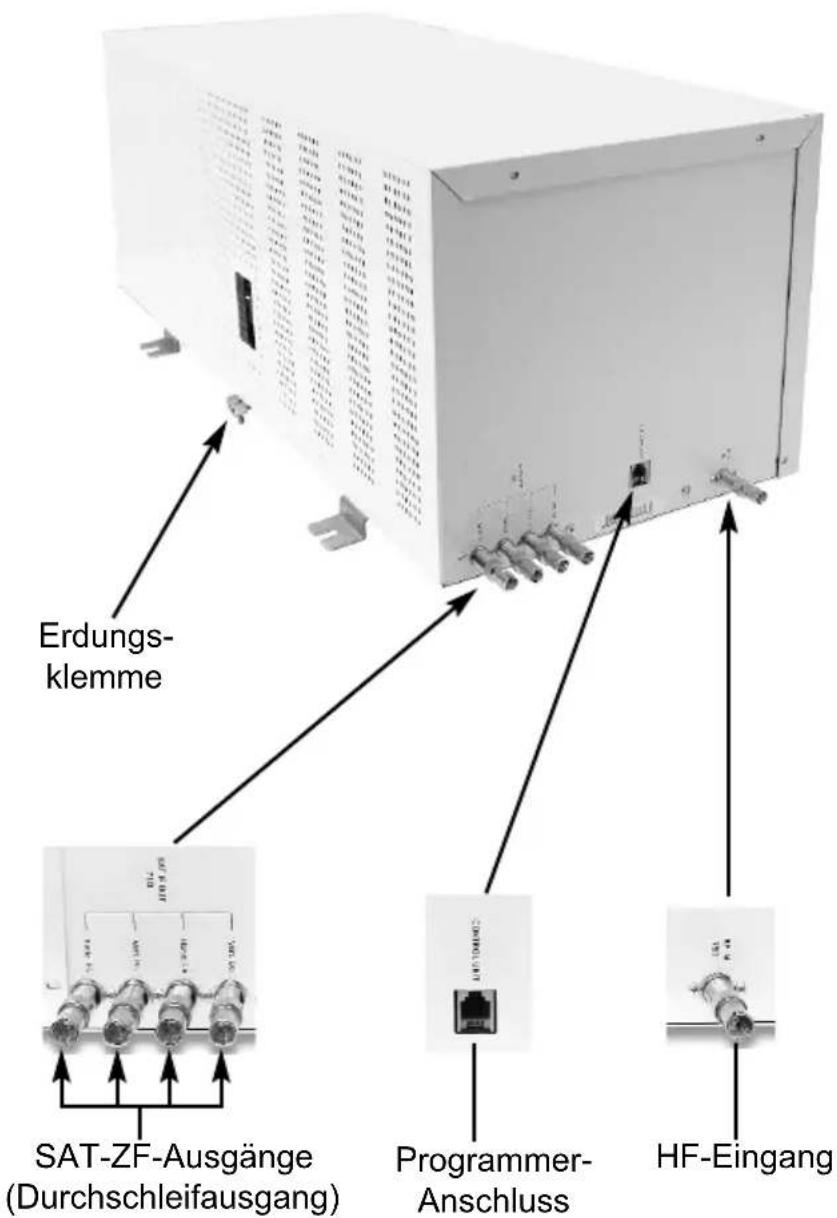

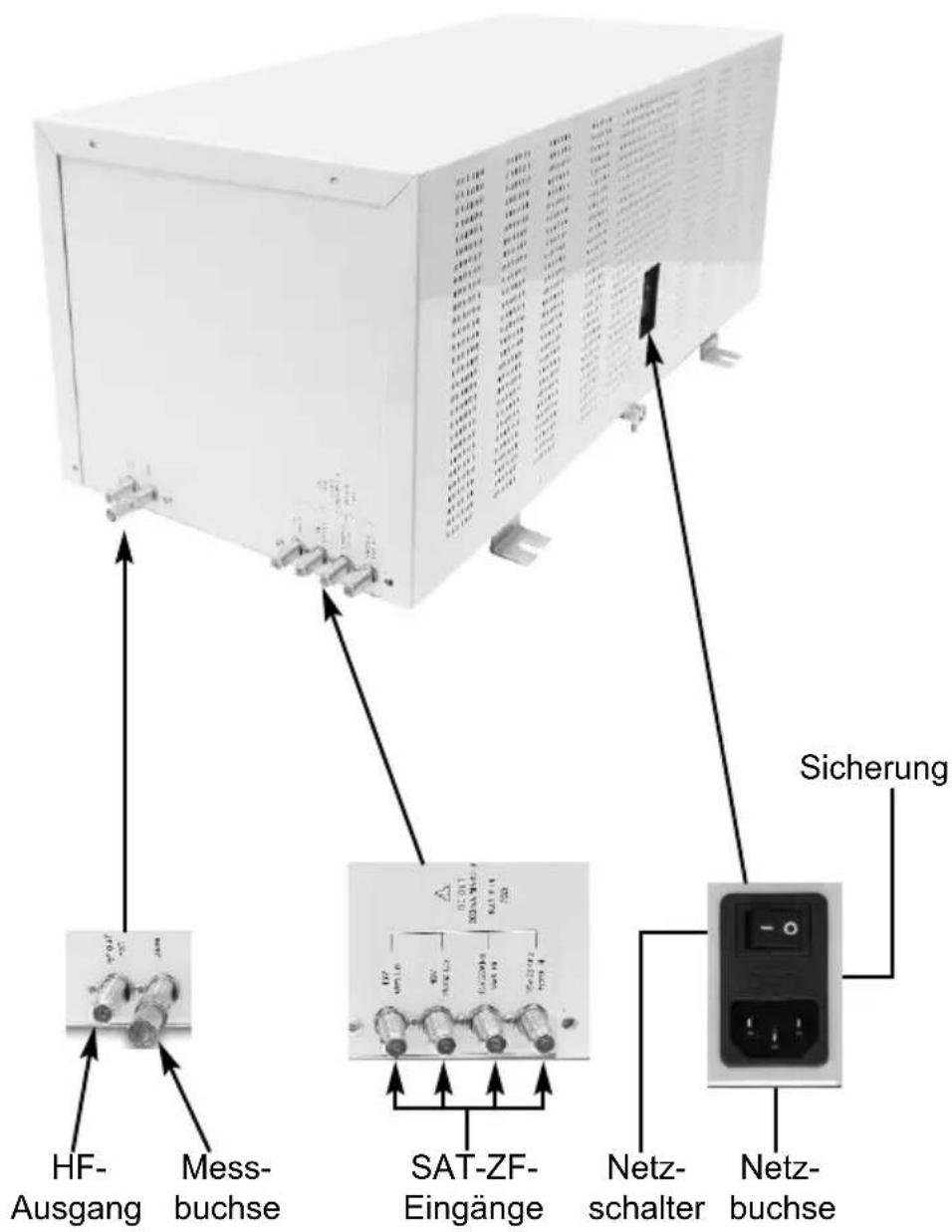

3 Abbildungen

Bitte beachten:

Die HF-Eingänge, der nicht verwendeten

Steckplätze, sind mit den beiliegenden

Abschlusswiderständen abzuschließen!

4 Beschreibung

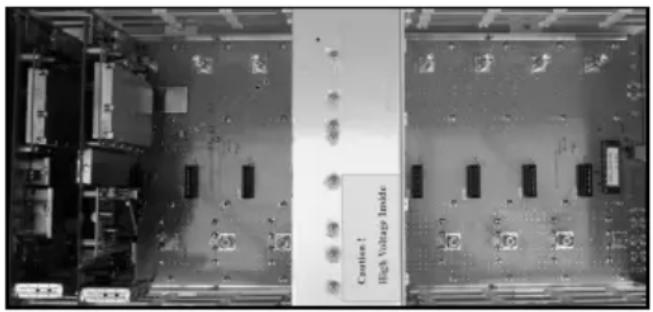

4.1 Basiseinheit: TechniNet BS 3

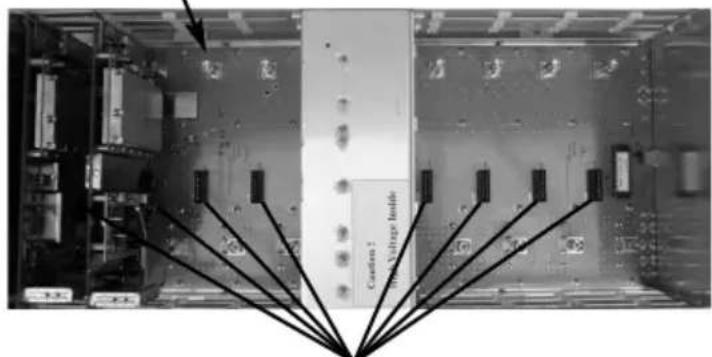

Die TechniNet BS 3 besteht aus einer Grundplatine mit Schaltnetzteil und Steckplätzen für bis zu maximal 8 Kassetten. Das Netzteil übernimmt sowohl die Versorgung der 8 Kassetten als auch der angeschlossenen LNBs.

In die Basiseinheit ist ein Multischalter integriert, der es ermöglicht, Quattro LNBs anzusteuern. Durch Programmierung der einzelnen Kassetten kann man bis zu vier verschiedene ZF-Ebenen empfangen. Die Basiseinheit verfügt sowohl über 13/18V als auch über 0/22 kHz zur Steuerung der LNBs.

Optional können mehrere Basiseinheiten aneinandergereiht (kaskadiert) werden. Dadurch lassen sich die Eingangssignale von Basiseinheit zu Basiseinheit durchschleifen. Dadurch erübrigt sich eine aufwendige Verkabelung. Die HF-Ausgänge der Basiseinheiten sollten jedoch aus Gründen der Signalqualität nciht kaskadiert werden. Besser ist es die Ausgangssignale über einen externen Combiner zusammenzuführen und in das vorhandene Kabelnetz einzuspeisen.

Die Basiseinheit kann individuell mit QQ 1 (QPSK/QAM), TechniNet PAL 1 CI (QPSK/PAL) Kassetten oder AV-Kassetten bestückt werden. Diese werden über die Programmierfernbedienung eingestellt.

• Basiseinheit mit integriertem Netzteil
• Basiseinheit mit integriertem Multischaltersystem für die Eingangssignalverteilung
• Gemeinsames Sammelfeld für alle eingebauten Kassetten wie auch Sammelfeld für diverse Basiseinheiten, vier Sateingänge, ein gemeinsamer Ausgang, vier Sat Durchschleifausgänge und ein Durchschleifausgang
• Acht Steckplätze für QQ 1 oder TechniNet PAL 1 Kassetten
• Ein- und Ausgangsfrequenz frei programmierbar
• Eingangssymbolrate einstellbar (dadurch Anpassung an QAM-Kabel Set-Top-Boxen)
• Programmierbar über die Kabelfernbedienung
• Individuell erweiterbar

Ausstattungsmerkmale:

• Digitale Kopfstation mit 8 Steckplätzen
• 4 vollwertige Sat-Eingänge mit 14/18V, 0/22KHz einstellbar
• Basiseinheit kaskadierbar mit Durchschleifausgängen
• Integriertes Multischaltersystem 4/8 zum Verteilen der ZF-Ebenen auf die Umsetzer-Karten
• Hochwertiges Schaltnetzteil
• Geringe Wärmeentwicklung
• Nachbarkanaltauglich, 110-862 MHz
• Stereo
• Ausgangspegel 80-100 dBμV regelbar

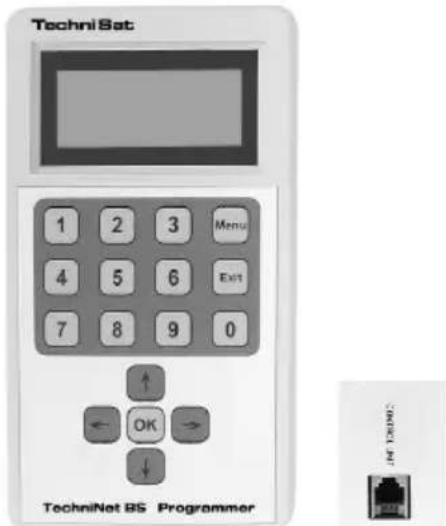

• Programmierung über Kabelfernbedienung
• Geeignet für:

-QQ 1-Umsetzer,
-TechniNet PAL 1-Umsetzer,
-DVB-T-PAL-Umsetzer

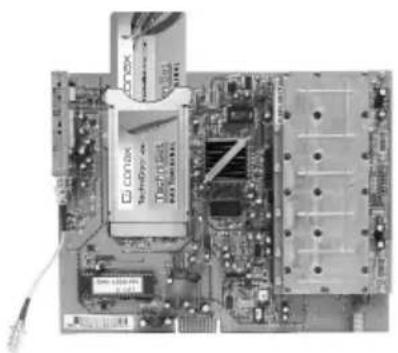

4.2 QPSK/PAL-Kassette: PAL 1 CI

Die TechniNet QPSK/PAL 1 CI Umsetzer Kassette dient zur Umsetzung eines freien oder verschlüsselten digitalen Satelliten-TV-Programms in ein normgerechtes PAL-Signal im Frequenzbereich 110-862 MHz (S2 bis K69). Die Programmierung des Gerätes wird über die Programmierfembedienung vorgenommen. Die umgesetzten Fernsehprogramme werden sowohl nachbarkanaltauglich als auch in Stereo auf einen frei empfangbaren analogen Kabelkanal umgesetzt, der mit jedem Fernsehgerät empfangen werden kann.

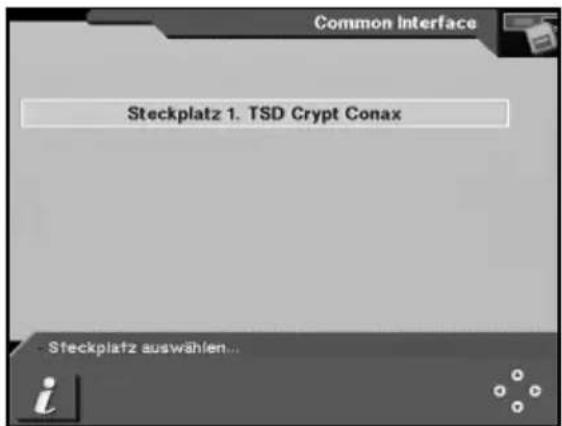

• CI-Schnittstelle
• Freie Auswahl eines Programmes von einem Satellitentransponder

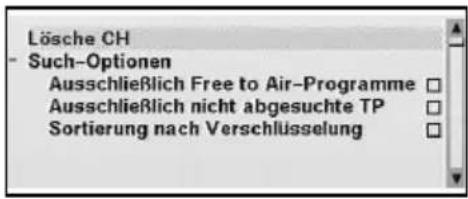

• Suchlauf-Funktion:

-Satellitensuchlauf
-Transpondersuchlauf
-Programmsuchlauf

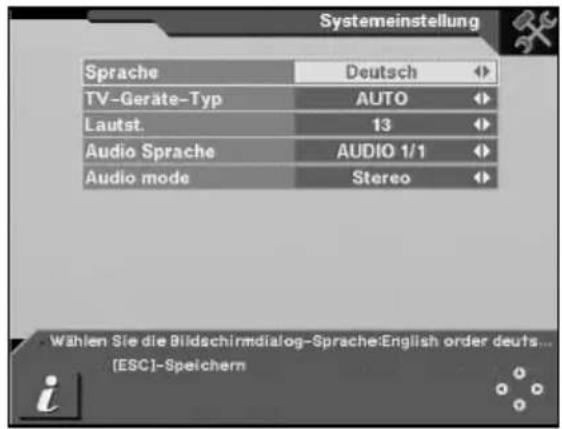

• Mehrsprachiges Menü
• Audio-Sprache einstellbar
• OSD-Darstellung auf den Ausgangskanal
• Preview-Auswahl über Bildkontrolle

Ausstattungsmerkmale:

• Eingangsdatenrate: 2-35 MBaud einstellbar, Viterbi 1/2 bis 7/8 einstellbar
• Umsetzung: ein Programm von einem Transponder
• Eingangsfrequenzbereich: 950-2150 MHz
• Ausgangsfrequenzbereich 110-862 MHz (S2 - K69) nachbarkanaltauglich
• Stereo
• Ausgangspegel regelbar 80 - 100dB
• Impedanz: 75 Ohm / F-Buchse
• AFC-Fangbereich: wird automatisch eingestellt
• Sat-ZF Bandbreite: 36 MHz

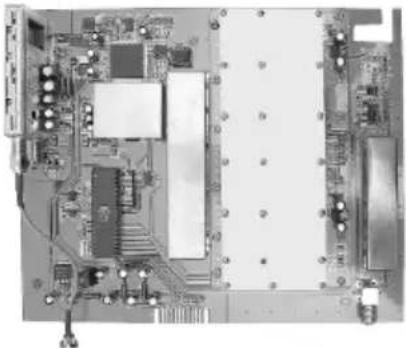

4.3 QPSK/QAM-Kassette: TechniNet QQ 1

Die digitale Umsetzer-Kassette QQ 1 kann einen kompletten Transponder eines Satelliten in den Frequenzbereich 110-862 MHz nachbarkanaltauglich umsetzen. Hierbei wird also ein kompletter Satelliten-Transponder in einen digitalen Kabel-Kanal umgesetzt. Zum Empfang dieser Programme benötigt man eine digitale Kabel Set-Top-Box.

• In eine TechniNet BS 3 Basiseinheit können bis zu acht QQ 1 Kassetten eingebaut werden.
• Beliebig erweiterbar
• Zusätzlich ist die QQ 1 Einheit mit einer Stopfeinheit inkl. PCR-Korrektur ausgestattet (Auffüllen mit Nullpaketen), damit die marktüblichen Kabelboxen die eingespeisten digitalen Programme innerhalb kurzer Zeit im automatischen oder manuellen Suchlauf finden können.

- Programmierung erfolgt über die Programmierfernbedienung

Ausstattungsmerkmale:

• QAM-Modulation: 16 bis 256 QAM
• Eingangsdatenrate: 2,0 bis 30 MBaud einstellbar
• Ausgangssymbolrate: 2,001 bis 7,0 MBaud einstellbar
• Stopfeinheit inkl. PCR-Korrektur eingebaut
• Eingangsfrequenzbereich: 950-2150 MHz
• Viterbi-Decodierung 1/2 bis 7/8
• Ausgangsfrequenzbereich 110-862 MHz (S2-K69), nachbarkanaltauglich
• Ausgangspegel regelbar 80-100 dBμV
• Impedanz: 75 Ohm / F-Buchse
• Signalverarbeitung: gemäß DVB-Standard
• Bandbreite: einstellbar

4.4 AV/PAL Kassette: TechniNet AV1/PAL

Die TechniNet AV1-PAL-Kassette kann externe AV-Signale z.B. von einem PC (Infokanal) oder einem DVD-Player in ein normgerechtes analoges BK-Signal umwandeln. Über ein Adapterkabel können Videosignale und analoge Tonsignale in einen beliebigen Ausgangskanal im BK-Bereich umgesetzt werden.

Merkmale:

• Mehrsprachiges Menü
• Audio-Sprache einstellbar
• OSD-Darstellung auf den Ausgangskanal
• Preview-Auswahl über Bildkontrolle

Ausstattungsmerkmale:

• Ausgangsfrequenzbereich 110-862 MHz (S2 - K69) nachbarkanaltauglich
• Stereo
• Ausgangspegel regelbar 80 - 100dB
• Externer Eingang über AV-Adapterkabel auf Scart
• Video-Signal wird auf analog BK umgesetzt

4.5 DVB-T/PAL Kassette: TechniNet DVB-T/PAL 1 CI

Die TechniNet DVB-T/PAL 1 CI Umsetzer Kassette dient zur Umsetzung eines freien oder verschlüsselten DVB-T-Programms in ein normgerechtes PAL-Signal im Frequenzbereich 110-862 MHz (S2 bis K69). Die Programmierung des Gerätes wird über die Programmierfernbedienung vorgenommen. Die umgesetzten Femsehprogramme werden sowohl nachbarkanaltauglich als auch in Stereo auf einen frei empfangbaren analogen Kabelkanal umgesetzt, der mit jedem Fernsehgerät empfangen werden kann.

Merkmale:

• CI-Schnittstelle
• Freie Auswahl eines Programmes von einem digitalen terrestrischen Kanal
• Suchlauf-Funktion:
  -Kanalsuchlauf
  -Frequenzsuchlauf
• Mehrsprachiges Menü
• Audio-Sprache einstellbar
• OSD-Darstellung auf den Ausgangskanal
• Preview-Auswahl über Bildkontrolle

Ausstattungsmerkmale:

• Eingangsfrequenzbereich: VHF174 MHz - 230 MHz, UHF 470 MHz - 862 MHz
• Demodulation: COFDM
• Viterbi 1/2 bis 7/8 einstellbar
• Umsetzung: ein Programm von einem Kanal
• Ausgangsfrequenzbereich 110-862 MHz (S2 - K69) nachbarkanaltauglich
• Stereo
• Ausgangspegel regelbar 80 - 100dB
  -- AFC-Fangbereich: wird automatisch eingestellt
• Bandbreite: 7 MHz oder 8 MHz einstellbar

5 Montagehinweise und Erdung

Das Gerät darf nur in trockenen Räumen und an spritz- und tropfwasser-geschützten, senkrechten Flächen montiert werden.

Montageort: Innenraum

Mit dem geeignetem Befestigungsmaterial kann das Gerät an der Wand befestigt werden. Im Gerät entsteht Wärme. Diese muss entweichen können. Decken Sie deshalb die Lüftungsschlitze des Gerätes nicht ab. Wärmestau beeintrachtigt die Lebensdauer des Gerätes und ist eine Gefahrenquelle. Es müssen bestimmte Mindestabstände eingehalten werden (siehe Seite 3,

Aufstellungsort).

Werden mehrere Geräte übereinander angebracht, so muss

aus wärmetechnischen Gründen ein Mindestabstand von 30 cm eingehalten werden.

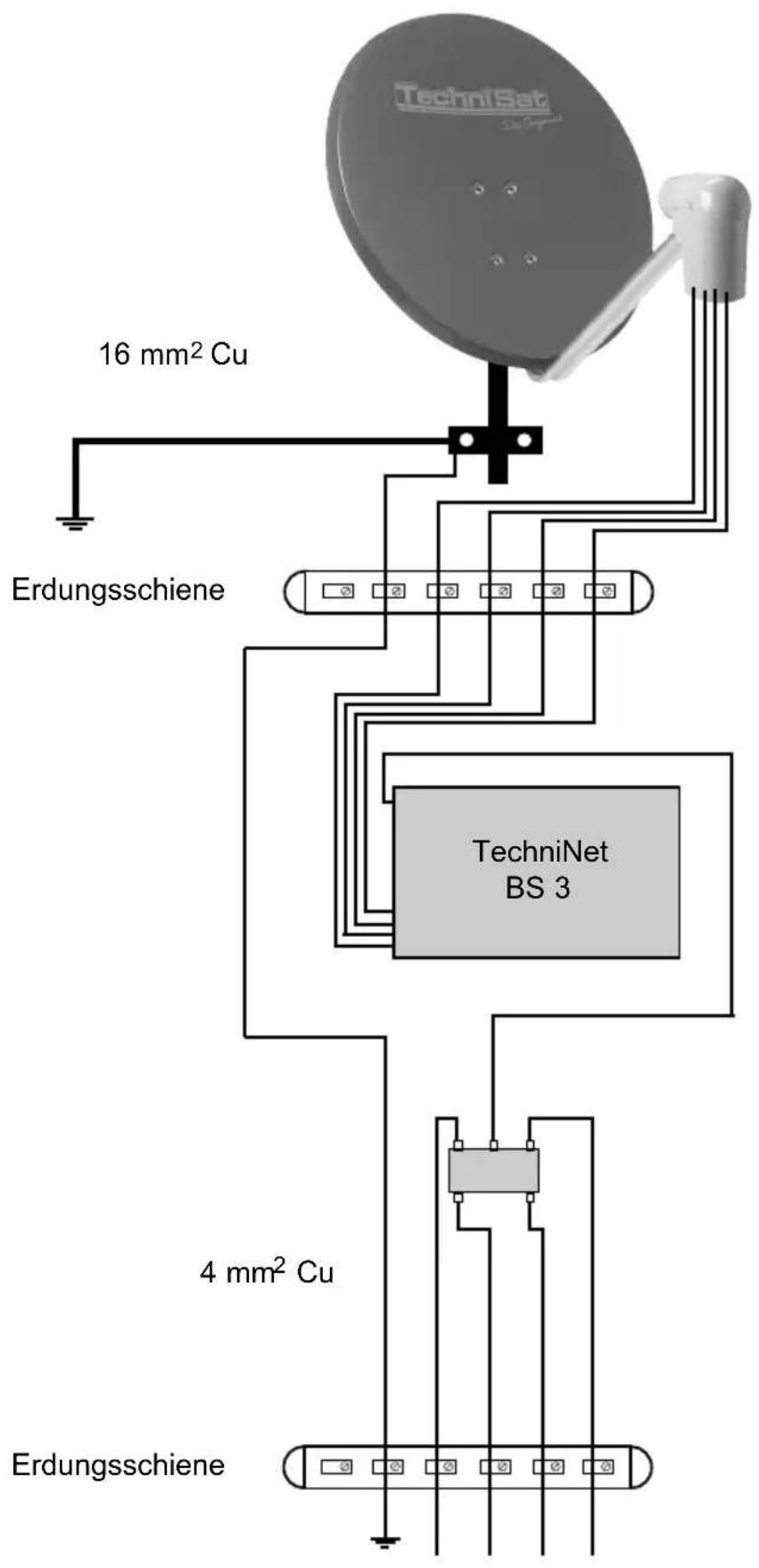

Die ordnungsgemäße Erdung und Montage der Anlage ist nach EN 50 083 - Teil 1 vorzunehmen.

Wegen der Brandgefahr durch Blitzschlag ist es empfehlenswert, alle metallischen Teile wie z.B. TechniNet BS 3, Potentialausgleichsschiene, Verteiler, usw. auf einer nicht brennbaren Unterlage zu montieren. Brennbar sind Holzbalken, Holzbretter, Kunsstoffe etc. Weitere Informationen zum Thema "Erdung und Potentialausgleich" finden Sie in der oben aufgeführten EN-Vorschrift.

Beispiel einer den Sicherheitsanforderungen gemäß geerdeten Anlage finden Sie im Kapitel 14 (Erdungsbeispiel).

6 Anschluss an ein LNB

Verkabelung

Führen Sie die SAT-Signale vom LNB zu den SAT-ZF-Eingangen der TechniNet BS 3.

Das interne Verteilfeld leitet die Eingangssignale ohne nennenswerte Durchgangsdämpfung an die SAT-Durchschleifausgänge weiter.

Leiten Sie die SAT-ZF-Signale zur nächsten BS 3 weiter.

Bitte beachten Sie:

Verwenden Sie nur qualitativ hochwertige SAT-Bauteile und Koaxkabel.

Montieren Sie die F-Stecker sorgfältig und korrekt.

Schließen Sie nicht verwendete SAT-ZF-Durchschleifausgänge mit 75 Ohm Abschlusswiderständen ab.

Wichtig:

Bitte beachten Sie obige Hinweise. Viele Fehler sind oftmals auf eine falsche Steckermontage zurückzuführen und wirken sich besonders stark auf eine folgende Kaskadierung aus.

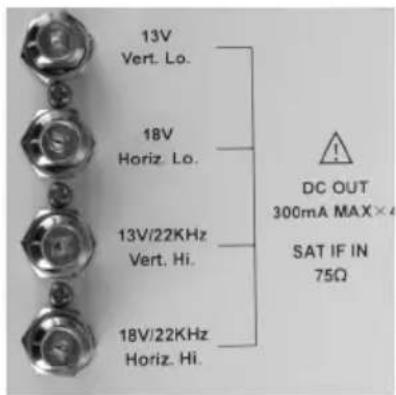

6.1 LNB-Speisung

13V Vertikal Low-Band (Vert. Lo.)

18V Horizontal Low-Band (Horiz. Lo.)

13V/22KHz Vertikal High-Band (Vert. Hi.)

18V/22KHz Horizontal High-Band (Horiz. Hi.)

• Der Gesamtstrom darf 300 mA nicht überschreiten.
• Die LNB-Versorgungsspannung ist kurzschlussfest. Das Überschreiten des maximalen Speisestromes führt zur Abschaltung der LNB-Spannungsversorgung.

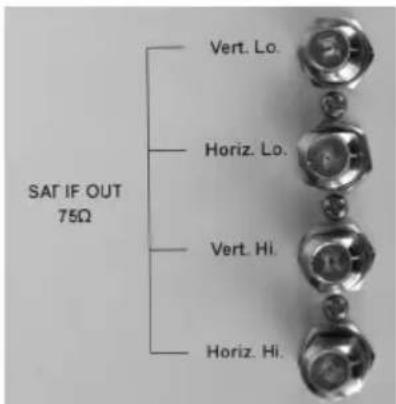

6.2 Durchschleifen des Eingangssignals

Von den SAT-Durchschleifausgängen der ersten BS 3 Aufbereitungseinheit werden die Signale auf die SAT-ZF Eingänge der zweiten BS 3 Basiseinheit verteilt. Von den SAT-Durchschleifausgängen der zweiten BS 3 Basiseinheit werden die Signale weiter auf auf die SAT-ZF Eingänge der dritten BS 3 Basiseinheit verteilt. Eine Kaskadierung von mehr als drei Geräten ist wegen der Zunahme der Pegeldifferenzen des Eingangssignals nicht empfehlenswert.

Anlagenbeispiele größerer Kanalanzahl sind ab Seite 30 aufgeführt.

Bitte beachten Sie:

Nicht benutzte SAT-Durchschleifausgänge sind mit den beigefügten Abschlußwiderständen abzuschließen.

6.3 Erdung

Wie im Kapitel 5 schon ausgeführt, muss ein ordnungsgemäßer Potentialausgleich nach EN 50 083 - Teil 1 erfolgen. Verwenden Sie dazu die Erdungsklemme der TechniNet BS 3.

Darüber hinaus muss auch die Anlage weiterhin vorschriftsmäßig geerdet sein, falls ein BS 3 Gerät ausgebaut wird.

7 Anschluss an das Verteilnetz (Teilnehmernetz)

Verkabelung

Das integrierte Koppelfeld der TechniNet BS 3 schaltet die 8 Kanalzüge auf den HF-Ausgang.

Verbinden Sie den HF-Ausgang der TechniNet BS3 mit dem Verteilnetz/Teilnehmernetz.

Durchschleifen des Ausgangssignals

Verbinden Sie den HF-Ausgang der zweiten bzw. der dritten BS 3 mit dem HF-Eingang der ersten bzw. zweiten BS 3.
Wird der HF-Eingang nicht benutzt, ist dieser mit dem beigefügten Abschlußwiderstand abzuschließen.

Sorgfältige und korrekte Montage der Stecker.
Nur Qualitätsbauteile verwenden.

8 Netzanschluss

Nachdem Sie die TechniNet BS 3 wie zuvor beschrieben angeschlossen haben, verbinden Sie die Netzbuchse durch das beiliegende Netzkabel mit einer Steckdose 230V/50Hz.

9 Anschluss und Inbetriebnahme

Überprüfen

Alle Sicherheitshinweise nach Kapitel 2 eingehalten.
Montage und Erdung nach Kapitel 5 und 6 erfolgt.
Anschluss an SAT-Anlage nach Kapitel 5 erfolgt.
Anschluss an Verteilnetz nach Kapitel 7 erfolgt.
Netzanschluss nach Kapitel 8 erfolgt.

Einschalten

Schalten Sie die TechniNet BS 3 mit dem Netzschalter ein.

Programmer anschließen

Optionalen Programmer (TechniNet BS 3 Programmer) an die Anschlußbuchse anschließen.
Das Start-Menü erscheint im Display der Fernbedienung.
Die TechniNet BS 3 ist nun bereit zur Programmierung.

10 Programmierung der TechniNet BS 3

10.1 Startmenü

Nach dem Aufstecken des Programmers auf die Anschlußbuchse wird die Versionsnummer der Software angezeigt. Bitte geben Sie diese Versionsnummer an, wenn Sie sich mit Fragen an unseren Kundendienst wenden. Ein spätere Anwahl ist nur durch Abziehen und erneutes Aufstecken des Programmers möglich.

Bewegung des Cursors zwischen Zeilen

Mit den Pfeiltasten auf/ab bewegen Sie den Cursor zwischen den Zeilen auf und ab.Zu den Eingabeparametern wechseln
Um zu den einzugebenden Parametern zu wechseln, betätigen Sie die Taste Menü.

Eingabe der Parameter

Die Eingabe der Parameter erfolgt entweder mit Hilfe der Zehnertastatur oder mit Hilfe der Pfeiltasten rechts/links.

Speichern der Parameter

Die eingegebenen Parameter werden nach dem Wechsel zu einem anderen Parameter oder in eine andere Zeile automatisch gespeichert.

10.2 Programmierung der Kassetten

Mit dem Aufstecken des Programmers wird im Display die Versionsnummer angezeigt.

Nach Drücken der Pfeiltasten rechts/links können Sie mit der Eingabe beginnen.

Wählen Sie mit den Pfeiltasten rechts/links den Steckplatz (01 bis 08) aus, dessen Kassette Sie programmieren möchten.

02:QPSK->QAM

11 QPSK-PAL-Kassette: TechniNet PAL 1 CI

Nachdem Sie den Steckplatz der QPSK-PAL 1 CI Kassette (TechniNet PAL 1) angewählt haben, drücken Sie die Taste OK, um das Menü zur Programmierung dieser Kassette zu öffnen.

11.1 Einstellen der HF-Ausgangsparameter

HF-Ausgangsfrequenz

Bewegen Sie den blinkenden Cursor mit den Pfeiltasten auf/ab in die dritte Zeile des Displays.

Drücken Sie die Taste Menü evtl. mehrmals, bis im Display die Anzeige RF-Freq erscheint.
Geben Sie mit Hilfe der Zehnertastatur die Frequenz (Bildträger) des Kanals ein, auf den Sie ein Programm umsetzen möchten.

Pegelabsenkung

Bewegen Sie den blinkenden Cursor mit den Pfeiltasten auf/ab in die dritte Zeile des Displays.

02:QPSK->PAL
OnScreen: Off
RF-Attn: 10dB
Others:

Drücken Sie die Taste Menü evtl. mehrmals, bis im Display die Anzeige RF-Attn erscheint.
Geben Sie mit den Zifferntasten die gewünschte Absenkung des Ausgangspegels ein.

11.2 Einstellen der Eingangsparameter

On-Screen-Display einschalten

Verbinden Sie ein TV-Gerät durch ein geeignetes koaxialkabel mit der Meßbuchse der Basiseinheit.
Stellen Sie an diesem TV-Gerät die zuvor programmierte HF-Ausgangsfrequenz ein.
Bewegen Sie den blinkenden Cursor mit den Pfeiltasten auf/ab in die zweite Zeile des Displays mit dem Eintrag OnScreen. Dieses ist zunächst ausgeschaltet (Off).

02:QPSK->PAL
OnScreen: On
RF-Attn: 10dB
Others:

Schalten Sie das On Screen Display durch Drücken einer der Pfeiltasten rechts/links ein (On). Auf dem Bildschirm des angeschlossenen Fernsehgerätes erscheint nun das Menü zur Programmierung der weiteren Parameter.

11.2.1 Zusatzfunktionen

Markieren Sie mit den Pfeiltasten rechts/links den Button . Es erscheint das Menü Zusatzfunktionen.

11.2.1.1 Systemeinstellungen

Markieren Sie mit den Pfeiltasten auf/ab die Zeile Systemeinstellung und bestätigen Sie mit OK. Es erscheint das Menü Systemeinstellung.

OSD-Sprache

Markieren Sie mit den Pfeiltasten auf/ab die Zeile Sprache.
Wählen Sie mit den Pfeiltasten rechts/links die gewünschte OSD-Sprache aus.

Fernsehnorm

Markieren Sie mit den Pfeiltasten auf/ab die Zeile TV-Geräte-Typ.
Stellen Sie mit den Pfeiltasten rechts/links die gewünschte Fernsehnorm (PAL BDGHI, NTSC-M, AUTO, PAL-N oder PAL-M) ein.

Lautstärke

Markieren Sie mit den Pfeiltasten auf/ab die Zeile Lautstärke.
Stellen Sie mit den Pfeiltasten rechts/links die Lautstärke ein, mit der das Programm übertragen werden soll.

Audio-Sprache

Markieren Sie mit den Pfeiltasten auf/ab die Zeile Audio-Sprache.

Stellen Sie mit den Pfeiltasten rechts/links die gewünschte Audio-Sprache ein.

Audio-Mode

Markieren Sie mit den Pfeiltasten auf/ab die Zeile Audio-Mode.
Stellen Sie mit den Pfeiltasten rechts/links den gewünschten Audio-Mode Stereo, Mono oder Dual Carrier ein.
Durch Drücken der Taste Exit kehren Sie wieder zum Menü Zusatzfunktionen zurück.

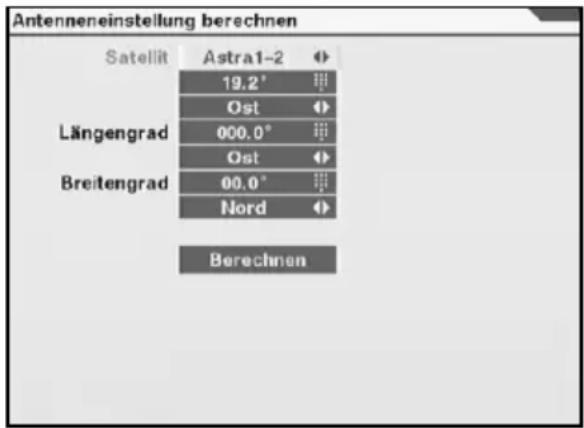

11.2.1.2 Antenneneinstellung berechnen

Um Ihre Satellitenantenne korrekt auf einen Satelliten ausrichten zu können, benötigen Sie gegebenenfalls den Azimuth- und Elevationswinkel für Ihren Standort. Die TechniNet PAL 1 bietet Ihnen die Möglichkeit diese Werte zu berechnen.

Markieren Sie mit den Pfeiltasten auf/ab die Zeile Antenneneinstellung berechnen und bestätigen Sie mit OK.

Es erscheint das Menü Antenneneinstellung berechnen.

Markieren Sie mit den Pfeiltasten auf/ab die Zeile Satellit und bestätigen Sie mit OK.

Es erscheint eine Liste mit den zur Verfügung stehenden Satelliten.

Wählen Sie mit den Pfeiltasten auf/ab den gewünschten Satelliten aus. Falls der gewünschte Satellit nicht in der Liste vorhanden ist, wählen Sie einen frei definierbaren Satelliten z.B. Newsat 01.
Falls Sie einen frei definierbaren Satelliten gewählt haben, geben Sie in den beiden folgenden Zeilen mit den Zifferntasten und Pfeiltasten die Position ein.

Markieren Sie mit den Pfeiltasten auf/ab die Zeile Ihr Längengrad.
Geben Sie mit den Zifferntasten den Längengrad Ihres Standortes ein.
Geben Sie mit den Pfeiltasten rechts/links in der folgenden Zeile ein, ob es sich um einen Wert östlicher oder westlicher Länge handelt.
Geben Sie ebenso den Breitengrad Ihres Standortes ein.
Markieren Sie mit den Pfeiltasten auf/ab die Zeile Berechnen und bestätigen Sie mit OK.

Nun erscheint das Ergebnis mit dem Elevations- und dem Azimuthwinkel auf dem Bildschirm.

Durch zweimaliges Drücken der Taste Exit kehren Sie zum Menü Zusatzfunktionen zurück.

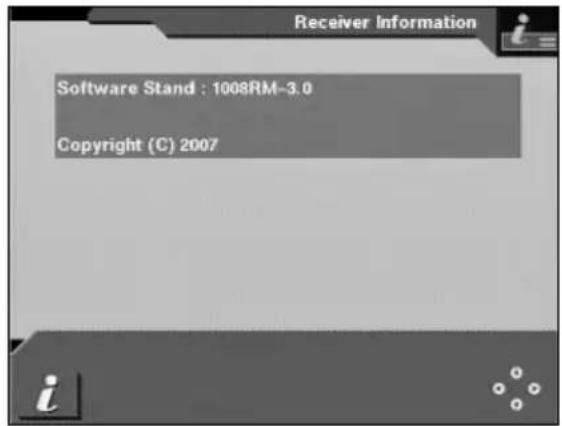

Markieren Sie mit den Pfeiltasten auf/ab die Zeile Receiver Information und bestätigen Sie mit OK. Es erscheint eine Tafel mit dem Hard- und Softwarestand der TechniNet PAL 1-Kassette.

Durch Drücken der Taste Exit kehren Sie zum Menü Zusatzfunktionen zurück.

11.2.2 Installation

Im Menü Installation können Sie die Kassette an Ihre Außeneinheit anpassen und Programme des gewünschten Transponders suchen.

Markieren Sie mit den Pfeiltasten rechts/links den Button . Es erscheint das Menü Installation.

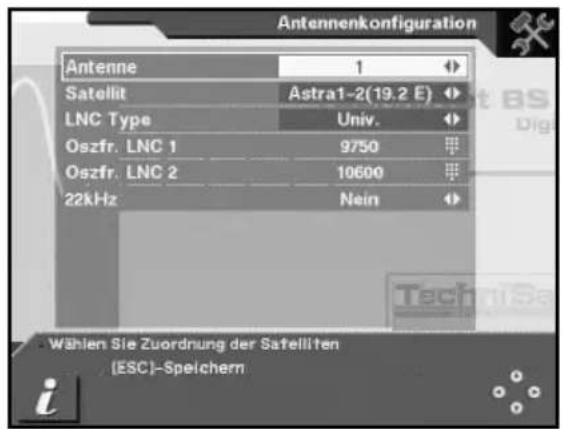

11.2.2.1 Antennenkonfiguration

Markieren Sie mit den Pfeiltasten auf/ab die Zeile Antennenkonfiguration und bestätigen Sie mit OK. Es erscheint das Menü Antennenkonfiguration.

Folgende Einstellungen können in diesem Untermenü vorgenommen werden:

Antenne

Sie haben die Möglichkeit insgesamt 16 verschiedene Antennen (Satellitenpositionen) zu speichern.

Wählen Sie unter diesem Menüpunkt mit den Pfeiltasten rechts/links eine der 16 möglichen Antennen aus.

Satellit

Wählen Sie mit den Pfeiltasten auf/ab die Zeile Satellit und bestätigen Sie mit OK. Nun erscheint ein Fenster mit verschiedenen Satelliten. Diese Zeile ist nur aktiv, wenn Sie eine Antenne zwischen 7 und 16 gewählt haben.
Stellen Sie mit den Pfeiltasten auf/ab entweder einen der vorprogrammierten Satelliten ein oder wählen Sie einen der frei programmierbaren Satelliten Newsat01 bis Newsat14 aus und bestätigen Sie mit OK.

LNC Typ

Geben Sie in dieser Zeile mit den Pfeiltasten rechts/links ein, welchen LNC-Typ Sie verwenden. Zur Auswahl stehen Universal, LNBF und ein Normal-LNB zur manuellen Eingabe der LNB Daten.

22 kHz Ton

Geben Sie in dieser Zeile mit den Pfeiltasten rechts/links ein, ob Sie das 22 kHz-Steuersignal hinzufügen möchten.

Haben Sie unter LNC-Type Normal eingegeben, können weitere Einstellungen vorgenommen werden.

Oszfr. LNC 1

Stellen Sie in dieser Zeile mit den Zifferntasten die LOF (Lokaloszillatorfrequenz) des Low-Bandes ein.

Oszfr. LNC 1

Stellen Sie in dieser Zeile mit den Zifferntasten die LOF (Lokaloszillatorfrequenz) des High-Bandes ein.
Nachdem Sie alle Einstellungen vorgenommen haben, betätigen Sie die Taste Exit.
Um die Einstellungen zu speichern, bestätigen Sie die nun erscheinende Abfrage mit OK. Sie befinden sich nun wieder im Menü Installation.

11.2.2.2 Programmsuche

Um Programme zu suchen, die Sie umsetzen möchten, gibt es mehrere Möglichkeiten, einen Programmsuchlauf vorzunehmen. Bevor Sie einen neuen Suchlauf durchführen, sollten Sie zunächst wie in 11.2.2.3 beschrieben die Werkseinstellung aufrufen.

1. Satelliten-Suche

Wählen Sie diesen Suchlauf, um einen ausgewählten Satelliten nach Programmen abzusuchen.

2. Netzwerk-Suche

Wählen Sie diesen Suchlauf, um Programme eines ausgewählten Netzwerkes zu suchen.

3. Transponder-Suche

Wählen Sie diesen Suchlauf, um gezielt einen Transponder eines Satelliten abzusuchen. Diese Suchlauf-Methode ist zu bevorzugen, da die Programmliste übersichtlich bleibt.

4. Manuelle Suche

Wählen Sie diesen Suchlauf, um mit programmspezifischen PID-Nummern gezielt nach einem Programm zu suchen.

Nach dem Suchlauf werden alle neuen Programme gespeichert.

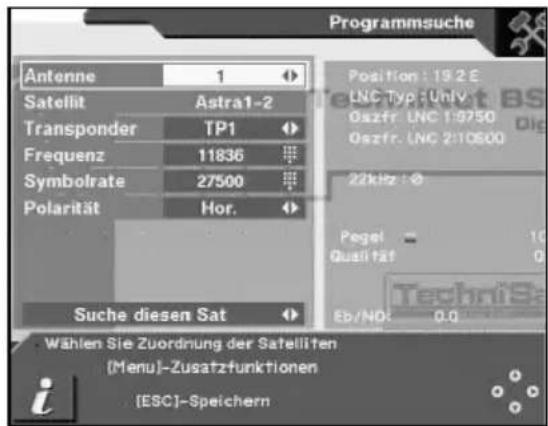

Markieren Sie mit den Pfeiltasten auf/ab die Zeile Programmsuche und bestätigen Sie mit OK. Es erscheint das Menü Programmsuche.

Folgende Einstellungen können in diesem Untermenü vorgenommen werden:

Satellitensuche

Um einen Satelliten nach Programmen abzusuchen, gehen Sie wie folgt vor:

Antenne

Markieren Sie mit den Pfeiltasten auf/ab die Zeile Antenne.
Stellen Sie mit den Pfeiltasten rechts/links die Antenne ein, mit der der Satellit empfangen wird, den Sie nach neuen Programmen absuchen möchten.

Satellit

In der Zeile Satellit erscheint nun der Satellit, der dieser Antenne zugeordnet ist.

Suchlauf starten

Markieren Sie mit den Pfeiltasten auf/ab die unterste Zeile des Eingabemenüs.
Stellen Sie mit den Pfeiltasten rechts/links die Suchlaufart Suche diesen Sat ein.
Drücken Sie die Taste OK, um den Suchlauf zu starten. Der Suchlauf kann über 15 Minuten in Anspruch nehmen. Beachten Sie auch die Bildschirmeinblendungen.

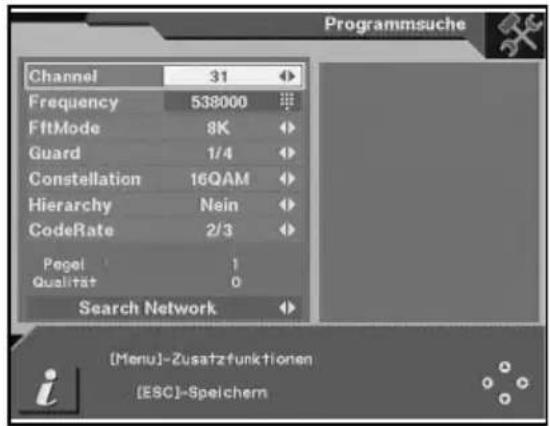

Um eine Netzwerksuche durchzuführen, wählen Sie wie in Punkt 11.2.2.1 beschrieben, die Antenne und den Satelliten aus..
Markieren Sie mit den Pfeiltasten auf/ab die unterste Zeile des Eingabemenüs.
Stellen Sie mit den Pfeiltasten rechts/links die Suchlaufart Search Network ein.

Drücken Sie die Taste OK, um den Suchlauf zu starten. Der Suchlauf kann über 15 Minuten in Anspruch nehmen. Beachten Sie auch die Bildschirmeinblendungen.

Transpondersuche

Sie können gezielt einen Transponder nach Programmen absuchen. Dazu ist es gegebenenfalls erforderlich, die Transponderdaten einzugeben.

Um einen Transponder nach Programmen abzusuchen, gehen Sie wie folgt vor:

Antenne

Markieren Sie mit den Pfeiltasten auf/ab die Zeile Antenne.
Stellen Sie mit den Pfeiltasten rechts/links die Antenne ein, über die der Transponder empfangen wird, den Sie absuchen möchten.

Satellit

In der Zeile Satellit erscheint nun der Satellit, der dieser Antenne nach Punkt 11.2.2.1 zugeordnet ist.

Transponder

Ihr Receiver ist mit den Transponderdaten der gebräuchlisten Satelliten vorprogrammiert.

Stellen Sie mit den Pfeiltasten rechts/links den Transponder ein, den Sie absuchen möchten.

Möchten Sie die Daten eines Transponders ändern oder die Daten eines neuen Transponders eingeben, dann gehen Sie wie folgt vor:

Stellen Sie mit den Pfeiltasten rechts/links den Transponder ein, den Sie ändern möchten. Um einen neuen Transponder einzugeben, stellen Sie den Transponder mit der höchsten fortlaufenden Nummer ein.

Frequenz

Markieren Sie mit den Pfeiltasten auf/ab die Zeile Frequenz.
Geben Sie mit den Zifferntasten die Frequenz des gewünschten Transponders ein.

Symbolrate

Markieren Sie mit den Pfeiltasten auf/ab die Zeile Symbolrate.
Geben Sie mit den Zifferntasten die Symbolrate des gewünschten Transponders ein.

Polarität

Markieren Sie mit den Pfeiltasten auf/ab die Zeile Polarität.
Stellen Sie mit den Pfeiltasten rechts/links die Polarität des gewünschten Transponders ein.

Suchlauf starten

Markieren Sie mit den Pfeiltasten auf/ab die unterste Zeile des Eingabemenüs.
Stellen Sie mit den Pfeiltasten rechts/links die Suchlaufart Transponder ein.
Drücken Sie die Taste OK, um den Suchlauf zu starten. Beachten Sie auch die Bildschirmeinblendungen.

Manuelle Suche

Sollte ein Programm bei der automatischen Suche oder bei der Transpondersuche nicht gefunden werden, kann es erforderlich sein, dass für dieses Programm zusätzlich pro-grammspezifische PID-Nummern eingegeben werden müssen. Diese Nummern müssen ggf. im Internet oder direkt vom jeweiligen Programmanbieter in Erfahrung gebracht werden.

Stellen Sie wie unter Transpondersuche beschrieben den Transponder ein, auf dem das gewünschte Programm gesendet wird.

Betätigen Sie die Taste Menü.

Es öffnet sich ein weiteres Menüfenster.

Markieren Sie mit den Pfeiltasten die Zeile PID Eingabe und bestätigen Sie mit OK.

Geben Sie in der Zeile Video PID mit der Zehnertastatur die Video-PID ein und bestätigen Sie mit OK.
Markieren Sie mit den Pfeiltasten auf/ab die Zeile Audio PID.
Geben Sie in der Zeile Audio PID mit der Zehnertastatur die Audio-PID ein und bestätigen Sie mit OK.
Markieren Sie mit den Pfeiltasten auf/ab die Zeile PCR PID.
Geben Sie in der Zeile PCR PID mit der Zehnertastatur die PCR-PID ein und bestätigen Sie mit OK.
Markieren Sie mit den Pfeiltasten auf/ab die Zeile OK und bestätigen Sie mit OK..

Es erscheint die Meldung "PID-Eingabe abgeschlossen".

Bestätigen Sie diese noch einmal mit OK. Das Programm wurde nun generiert.

Durch Drücken der Taste Exit gelangen Sie zum Menü Installation zurück. Ein auf diese Weise manuell generiertes Programm wird am Ende der Programmliste gespeichert und trägt den Namen PID-xxx.

Nach dem Suchlauf

Schon während des Suchlaufs kann das Absuchen der Transponder auf dem Bildschirm mit verfolgt werden. Nach Beendigung des Suchlaufs wird die Anzahl der abgesuchten Transponder und der gefundenen Programme angezeigt. Die Programme werden automatisch in die Programmliste übernommen.

Nach dem Suchlauf solten Sie bis auf das gewünschte Programm alle Programme aus der Programmliste löschen (siehe Punkt 11.2.3.2). Dadurch wird vermieden, dass versehentlich das falsche Programm eingestellt wird.

Zusätzlich erscheint eine Abfrage auf dem Bildschirm.

Um das Menü Programmsuche zu verlassen und zum letzten Programm der Gesamtliste zu wechseln, markieren Sie mit den Pfeiltasten auf/ab die Zeile Anzeigen und bestätigen mit OK.
Möchten Sie zum Menü Programmsuche zurückkehren, dann markieren Sie mit den Pfeiltasten auf/ab die Zeile Abbruch und bestätigen mit OK.

Weitere Optionen

Rufen Sie wie in Punkt 11.2.2.2 beschrieben das Menü Programmsuche auf.
Drücken Sie die Taste Menü, um ein weiteres Fenster zu öffnen.

Suchlauf-Optionen

Markieren Sie mit den Pfeiltasten auf/ab die Zeile Such-Optionen und bestätigen Sie mit OK.

Nun steht Ihnen folgende Option zur Verfügung:

Nur frei empfangbare Programme suchen

Markieren Sie mit den Pfeiltasten auf/ab die Zeile Ausschließlich Free to Air Programme.
Durch Drücken der Taste OK erscheint ein Häkchen am Zeilenende. Bei einem Suchlauf werden nun ausschließlich die frei empfangbaren Programme gesucht.

Transponder löschen

Sind die Daten eines Transponders nicht mehr gültig, dann können Sie diesen Transponder löschen.

Markieren Sie mit den Pfeiltasten auf/ab die Zeile Lösche TP und bestätigen Sie mit OK.
Um den im Menü Programmsuche eingestellten Transponder tatsächlich zu löschen, bestätigen Sie die folgende Abfrage mit OK.

11.2.2.3 Werkseinstellung

Markieren Sie mit den Pfeiltasten auf/ab die Zeile Werkseinstellung und bestätigen Sie mit OK.
Um die Werkseinstellung aufzurufen und damit alle genachten Einstellungen zurückkzusetzen, markieren Sie die Zeile OK und bestätigen mit der Taste OK

11.2.3 Programmverwaltung

Im Menü Programmverwaltung können Sie das Programm auswählen, dass Sie umsetzen möchten. Weiterhin können Sie Programme, die Sie nicht benötigen, aus der Programmliste löschen.

Markieren Sie mit den Pfeiltasten rechts/links den Button . Es erscheint das Menü Programmverwaltung.

Markieren Sie mit den Pfeiltasten auf/ab die Zeile TV Programme, um die TV-Liste aufzurufen bzw. die Zeile Radio Programme, um die Radioliste aufzurufen, und bestätigen Sie mit OK. Es erscheint die jeweilige Programmliste.

11.2.3.1 Programm auswählen und speichern

Markieren Sie mit den Pfeiltasten auf/ab das Programm, das Sie umsetzen möchten und speichern Sie es durch Drücken der Taste Exit.

11.2.3.2 Programme löschen

Markieren Sie ein Programm, das Sie löschen möchten, mit den Pfeiltasten.

Bestätigen Sie mit OK. Das markierte Programm wird mit einem Kreuz versehen.

Markieren Sie auf diese Weise alle Programme, die gelöscht werden sollen.

Drücken Sie nun die Taste Exit. Es erscheint eine Abfrage, ob Sie die Programme wirklich löschen möchten.

Markieren Sie die Zeile OK und bestätigen Sie mit OK. Die Programme werden nun aus der Programmliste gelöscht.

On-Screen-Display ausschalten

Um das On-Screen-Menü auszuschalten, drücken Sie die Taste Exit des Programmersdreimal nacheinander. In der zweiten Zeile des Displays erscheint der Eintrag OnScreen: Off.

02:QPSK->PAL
OnScreen: Off
RF-Attn: 10dB
Others:

11.3 Zusätzliche Daten der QPSK-PAL-Kassette

Bewegen Sie den blinkenden Cursor mit den Pfeiltasten auf/ab in die vierte Zeile des Displays.
Durch mehrmaliges Drücken der Taste Menü wird nacheinander die Menüsprache, die Seriennummer und die Software-Version der Kassette angezeigt.

Sie haben die Möglichkeit Informationen über das eingesetzte CI-Modul abzufragen und CI-Optionen einzustellen.

Markieren Sie mit den Pfeiltasten rechts/links den Button . Es erscheint das Menü Common Interface.

11.4.1 CI-Status

Markieren Sie mit den Pfeiltasten auf/ab die Zeile CI-Status und bestätigen Sie mit OK. Es erscheint das Menü des Common Interface mit der Bezeichnung des eingelegten CI-Moduls.

Durch Drücken der Taste OK gelangen Sie in das Menü des CI-Moduls.

11.4.2 CI-Options

Markieren Sie mit den Pfeiltasten auf/ab die Zeile CI Options und bestätigen Sie mit OK.
Es erscheint das Menü des Common Interface mit den zur Verfügung stehenden CI-Optionen.

Multi-PMT-Funktion

Markieren Sie mit den Pfeiltasten auf/ab die Zeile Multi-PMT-Funktion.

Stellen Sie die PMT-Funktion mit Hilfe der Pfeiltasten rechts/links auf Single oder Multi.

Slot1-Fix-Channel

Markieren Sie mit den Pfeiltasten auf/ab die Zeile Slot1-Fix-Channel.

Drücken Sie OK, um ein weiteres Fenster zu öffnen.

Markieren Sie mit den Pfeiltasten auf/ab die Zeile OK und drücken Sie die Taste OK, um ein Programm festzulegen, welches dekodiert werden soll.

oder

Markieren Sie mit den Pfeiltasten auf/ab die Zeile Abbruch und drücken Sie die Taste OK, um das zuletzt gewählte Programm zu dekodieren.

12 QPSK-QAM-Kassette: TechniNet QQ 1

Nachdem Sie den Steckplatz der QPSK-QAM Kassette (QQ 1) angewählt haben, drücken Sie die Taste OK, um das Menü zur Programmierung dieser Kassette zu öffnen.

12.1 Einstellen der SAT-Eingangsparameter

Einstellen der SAT-ZF Eingangsfrequenz

Bewegen Sie den blinkenden Cursor mit den Pfeiltasten auf/ab in die zweite Zeile des Displays.

Drücken Sie die Taste Menü evtl. mehrmals, bis im Display die Anzeige Sat-Freq erscheint.

Geben Sie mit Hilfe der Zehnertastatur die SAT-ZF des Transponders ein, den Sie umsetzen möchten.

Auswahl des LNB-Eingangs

Bewegen Sie den blinkenden Cursor mit den Pfeiltasten auf/ab in die zweite Zeile des Displays.

01:QPSK->QAM
LNB:13V/22KHz
RF-Freq:517,0MHz
Others:

Drücken Sie die Taste Menü evtl. mehrmals, bis im Display die Anzeige LNB erscheint.
Geben Sie mit Hilfe der Pfeiltasten rechts/links den LNB-Eingang ein, über den Sie den Transponder der Basiseinheit zuführen.

Symbolrate des SAT-Transponders

Bewegen Sie den blinkenden Cursor mit den Pfeiltasten auf/ab in die zweite Zeile des Displays.

Drücken Sie die Taste Menü evtl. mehrmals, bis im Display die Anzeige SymRate erscheint.
Geben Sie mit Hilfe der Zehnertastatur die Symbolrate des Transponders ein, den Sie umsetzen möchten.

FEC

Bewegen Sie den blinkenden Cursor mit den Pfeiltasten auf/ab in die zweite Zeile des Displays.

Drücken Sie die Taste Menü evtl. mehrmals, bis im Display die Anzeige FEC erscheint. Die FEC des gewählten Transponders wird automatisch ermittelt. Daher steht die FEC auf Auto und kann nicht verändert werden.

Ausgangsdatenrate

In der zweiten Zeile des Display erscheint nach mehrmaligem Drücken der Taste Menü der Eintrag TS-Rate.

01:QPSK->QAM
TS-Rate: 41,25MS
Spektrum: Invers
Others:

Die Ausgangsdatenrate wird automatisch ermittelt.

Beachten Sie dazu auch Punkt 15!

12.2 Einstellen der HF-Ausgangsparameter

HF-Ausgangsfrequenz

Bewegen Sie den blinkenden Cursor mit den Pfeiltasten auf/ab in die dritte Zeile des Displays.

Drücken Sie die Taste Menü evtl. mehrmals, bis im Display die Anzeige RF-Freq erscheint.
Geben Sie mit Hilfe der Zehnertastatur die Frequenz (Mittenfrequenz) des Kanals ein, auf den Sie den Transponder umsetzen möchten.

Pegelabsenkung

Bewegen Sie den blinkenden Cursor mit den Pfeiltasten auf/ab in die dritte Zeile des Displays.

01:QPSK->QAM
FEC: Auto
RF-Attn: 10dB
Others:

Drücken Sie die Taste Menü evtl. mehrmals, bis im Display die Anzeige RF-Attn erscheint.
Geben Sie mit den Zifferntasten die gewünschte Absenkung des Ausgangspegels ein.

Ausgangs-Symbolrate

Bewegen Sie den blinkenden Cursor mit den Pfeiltasten auf/ab in die dritte Zeile des Displays.

01:QPSK->QAM
FEC: Auto
DataRate: 6,875MS
Others:

Drücken Sie die Taste Menü evtl. mehrmals, bis im Display die Anzeige DataRate erscheint.
Geben Sie mit den Zifferntasten die Ausgangs-Symbolrate ein.

Modulationsart

Bewegen Sie den blinkenden Cursor mit den Pfeiltasten auf/ab in die dritte Zeile des Displays.

Drücken Sie die Taste Menü evtl. mehrmals, bis im Display die Anzeige QAM Mode erscheint.
Wählen Sie mit den Pfeiltasten rechts/links die Modulationsart aus.

Es können die Modulationsarten QAM 16, QAM 32, QAM 64, QAM 128 und QAM 256 eingestellt werden.

Invertierung des Ausgangsspektrums

Bewegen Sie den blinkenden Cursor mit den Pfeiltasten auf/ab in die dritte Zeile des Displays.

01:QPSK->QAM
FEC: Auto
Spektrum: Invers
Others:

Drücken Sie die Taste Menü evtl. mehrmals, bis im Display die Anzeige Spektrum erscheint.
Wählen Sie mit den Pfeiltasten rechts/links die Lage des Ausgangsspektrums aus.

Invers: Die Lage des Ausgangsspektrums des digitalen Signals ist invertiert (Kehrtlage).

Normal: Die Lage des Ausgangsspektrums des digitalen Signals ist nicht invertiert (Normal, Regellage).

12.3 Zusätzliche Daten der QPSK-QAM-Kassette

Bewegen Sie den blinkenden Cursor mit den Pfeiltasten auf/ab in die vierte Zeile des Displays.
Durch mehrmaliges Drücken der Taste Menü wird nacheinander die Menüsprache, die Seriennummer und die Software-Version der Kassette angezeigt.

13 AV-PAL-Kassette: TechniNet AV1-PAL

Mit Hilfe der TechniNet AV1-PAL-Kassette können Sie externe AV-Signale z.B. von einem PC (Infokanal) oder einem DVD-Player in ein normgerechtes analoges BK-Signal umwandeln.

Nachdem Sie den Steckplatz der AV-PAL Kassette angewählt haben, drücken Sie die Taste OK, um das Menü zur Programmierung dieser Kassette zu öffnen.

13.1 Einstellen der HF-Ausgangsparameter

HF-Ausgangsfrequenz

Bewegen Sie den blinkenden Cursor mit den Pfeiltasten auf/ab in die dritte Zeile des Displays.
Drücken Sie die Taste Menü evtl. mehrmals, bis im Display die Anzeige RF-Freq erscheint.
Geben Sie mit Hilfe der Zehnertastatur die Frequenz (Bildträger) des Kanals ein, auf den Sie ein Programm umsetzen möchten.

Pegelabsenkung

Bewegen Sie den blinkenden Cursor mit den Pfeiltasten auf/ab in die dritte Zeile des Displays.
Drücken Sie die Taste Menü evtl. mehrmals, bis im Display die Anzeige RF-Attn erscheint.
Geben Sie mit den Zifferntasten die gewünschte Absenkung des Ausgangspegels ein.

14 QPSK-PAL-Kassette: TechniNet DVB-T/PAL 1 CI

Nachdem Sie den Steckplatz der DVB-T/PAL Kassette (TechniNet PAL 1) angewählt haben, drücken Sie die Taste OK, um das Menü zur Programmierung dieser Kassette zu öffnen.

04:COFDM->PAL
OnScreen: Off
RF-Freq:535,2MHz
Others:

14.1 Einstellen der HF-Ausgangsparameter

Nehmen Sie die Einstellung der HF-Ausgangsparameter gemäß Punkt 11.1 dieser Bedienungsanleitung vor.

14.2 Einstellen der Eingangsparameter

Verbinden Sie ein TV-Gerät durch ein geeignetes Koaxialkabel mit der Meßbuchse der Basiseinheit.
Stellen Sie an diesem TV-Gerät die zuvor programmierte HF-Ausgangsfrequenz ein.
Bewegen Sie den blinkenden Cursor mit den Pfeiltasten auf/ab in die zweite Zeile des Displays mit dem Eintrag OnScreen. Dieses ist zunächst ausgeschaltet (Off).
Schalten Sie das On Screen Display durch Drücken einer der Pfeiltasten rechts/links ein (On). Auf dem Bildschirm des angeschlossenen Fernsehgerätes erscheint nun das Menü zur Programmierung der weiteren Parameter.

14.2.1 Zusatzfunktionen

Die Zusatzfunktionen der DVB-T/PAL 1 CI-Kassette nehmen Sie bitte wie in Punk 11.2.1 beschrieben vor.

14.2.2 Installation

Im Menü Installation können Sie die Kassette an Ihre Empfangssituation anpassen und Programme des gewünschten Kanals suchen.

Markieren Sie mit den Pfeiltasten rechts/links den Button . Es erscheint das Menü Installation.

14.2.2.1 Programmsuche

Um Programme zu suchen, die Sie umsetzen möchten, gibt es mehrere Möglichkeiten, einen Programmsuchlauf vorzunehmen. Bevor Sie einen neuen Suchlauf durchführen, sollten Sie zunächst wie in 11.2.2.3 beschrieben die Werkseinstellung aufrufen.

1. Netzwerk-Suche

Wählen Sie diesen Suchlauf, um Programme eines ausgewählten Netzwerkes zu suchen.

2. Kanal-Suche

Wählen Sie diesen Suchlauf, um gezielt einen Kanal abzusuchen. Diese Suchlauf-Methode ist zu bevorzugen, da die Programmliste übersichtlich bleibt.

Nach dem Suchlauf werden alle neuen Programme gespeichert.

Markieren Sie mit den Pfeiltasten auf/ab die Zeile Programmsuche und bestätigen Sie mit OK. Es erscheint das Menü Programmsuche.

Netzwerksuche

Sofern gesendet und vom jeweiligen Anbieter aktualisiert, enthält jeder Kanal eines DVB-T-Empfangssignals in Form einer NIT (Network Information Table) Informationen über die Belegung der Kanäle. Bei der Netzwerksuche werden Programme mit Hilfe der Informationen, die aus der NIT hervorgehen, gesucht.

Kanal

Markieren Sie mit den Pfeiltasten auf/ab die Zeile Channel. Stellen Sie mit den Pfeiltasten rechts/links den Kanal ein, auf dem die Suche beginnen soll.

Möchten Sie die Frequenz eines Kanals ändern, dann gehen Sie wie folgt vor:

Stellen Sie mit den Pfeiltasten rechts/links den Kanal ein, den Sie ändern möchten. Um einen neuen Kanal einzugeben, stellen Sie den Kanal mit der höchsten fortlaufenden Nummer ein.

Frequenz

Markieren Sie mit den Pfeiltasten auf/ab die Zeile Frequency.
Geben Sie mit den Zifferntasten die Frequenz des gewünschten Kanals ein.

Suchlauf starten

Markieren Sie mit den Pfeiltasten auf/ab die unterste Zeile des Eingabemenüs.
Stellen Sie mit den Pfeiltasten rechts/links die Suchlaufart Search Network ein.
Drücken Sie die Taste OK, um den Suchlauf zu starten. Beachten Sie auch die Bildschirmeinblendungen.

Kanalsuche

Sie können gezielt einen Kanal nach Programmen absuchen. Dazu ist es gegebenenfalls erforderlich, die Kanaldaten einzugeben.

Kanal

Markieren Sie mit den Pfeiltasten auf/ab die Zeile Channel.
Stellen Sie mit den Pfeiltasten rechts/links den Kanal ein, den Sie absuchen möchten.

Möchten Sie die Frequenz eines Kanals ändern, dann gehen Sie wie folgt vor:

Stellen Sie mit den Pfeiltasten rechts/links den Kanal ein, den Sie ändern möchten. Um einen neuen Kanal einzugeben, stellen Sie den Kanal mit der höchsten fortlaufenden Nummer ein.

Frequenz

Markieren Sie mit den Pfeiltasten auf/ab die Zeile Frequency.
Geben Sie mit den Zifferntasten die Frequenz des gewünschten Kanals ein.

Suchlauf starten

Markieren Sie mit den Pfeiltasten auf/ab die unterste Zeile des Eingabemenüs.
Stellen Sie mit den Pfeiltasten rechts/links die Suchlaufart Search CH ein.
Drücken Sie die Taste OK, um den Suchlauf zu starten. Beachten Sie auch die Bildschirmeinblendungen.

Nach dem Suchlauf

Schon während des Suchlaufs kann das Absuchen der Transponder auf dem Bildschirm mit verfolgt werden. Nach Beendigung des Suchlaufs wird die Anzahl der abgesuchten Transponder und der gefundenen Programme angezeigt. Die Programme werden automatisch in die Programmliste übernommen.

Nach dem Suchlauf solten Sie bis auf das gewünschte Programm alle Programme aus der Programmliste löschen (siehe Punkt 11.2.3.2). Dadurch wird vermieden, dass versehentlich das falsche Programm eingestellt wird.

Weitere Optionen

Rufen Sie wie in Punkt 14.2.2.2 beschrieben das Menü Programmsuche auf.
Drücken Sie die Taste Menü, um ein weiteres Fenster zu öffnen.

Suchlauf-Optionen

Markieren Sie mit den Pfeiltasten auf/ab die Zeile Such-Optionen und bestätigen Sie mit OK.

Nun steht Ihnen folgende Option zur Verfügung:

Nur frei empfangbare Programme suchen

Markieren Sie mit den Pfeiltasten auf/ab die Zeile Ausschließlich Free to Air Programme.

Durch Drücken der Taste OK erscheint ein Häkchen am Zeilenende. Bei einem Suchlauf werden nun ausschließlich die frei empfangbaren Programme gesucht.

Ausschließlich nicht abgesuchte Kanäle absuchen

Markieren Sie mit den Pfeiltasten auf/ab die Zeile Ausschließlich nicht abgesuchte TP.

Durch Drücken der Taste OK erscheint ein Häkchen am Zeilenende. Bei einem Suchlauf werden nun ausschließlich noch nicht abgesuchte Kanäle abgesucht.

Sortierung nach Verschlüsselung

Markieren Sie mit den Pfeiltasten auf/ab die Zeile Sortierung nach Verschlüsselung.

Durch Drücken der Taste OK erscheint ein Häkchen am Zeilenende. Nach einem Suchlauf werden nun die gefundenen Programme nach der Verschlüsselung sortiert.

Kanal löschen

Sind die Daten eines Kanals nicht mehr gültig, dann können Sie diesen Kanal löschen.

Markieren Sie mit den Pfeiltasten auf/ab die Zeile Lösche CH und bestätigen Sie mit OK.

Um den im Menü Programmsuche eingestellten Kanal tatsächlich zu löschen, bestätigen Sie die folgende Abfrage mit OK.

14.2.2.3 Werkseinstellung

Markieren Sie mit den Pfeiltasten auf/ab die Zeile Werkseinstellung und bestätigen Sie mit OK.
Um die Werkseinstellung aufzurufen und damit alle genachten Einstellungen zurückkzusetzen, markieren Sie die Zeile OK und bestätigen mit der Taste OK

14.2.3 Programmverwaltung

Nehmen Sie die Programmverwaltung wie in Punkt 11.2.3 beschrieben vor.

14.3 Zusätzliche Daten der QPSK-PAL-Kassette

Bewegen Sie den blinkenden Cursor mit den Pfeiltasten auf/ab in die vierte Zeile des Displays.
Durch mehrmaliges Drücken der Taste Menü wird nacheinander die Menüsprache, die Seriennummer und die Software-Version der Kassette angezeigt.

Sie haben die Möglichkeit Informationen über das eingesetzte CI-Modul abzufragen und CI-Optionen einzustellen.

Es erscheint das Menü Common Interface.

Markieren Sie mit den Pfeiltasten auf/ab die Zeile CI-Status und bestätigen Sie mit OK.

Es erscheint das Menü des Common Interface mit der Bezeichnung des eingelegten CI-Moduls.

Durch Drücken der Taste OK gelangen Sie in das Menü des CI-Moduls.

13 Anlagenbeispiele

TechniSat

TechniSat

TechniSat

14 Erdungsbeispiel

15 Berechnung der Übertragungsparameter

Es gilt folgender Zusammenhang:

Die Datenrate am Ausgang der Kabelkopfstation muss größer oder gleich sein, als die Datenrate des umzusetzenden Satellitentransponders.

$$ \mathrm{DR} _ {\text { QAM }} \geq \mathrm{DR} _ {\text { QPSK }} $$

$$ \mathrm{DR} _ {\text { QAM }} = \mathrm{SR} _ {\text { QAM }} \times \mathrm{Id} (\mathrm{QAM}) $$

$$ \mathrm{DR} _ {\text {QPSK}} = \mathrm{SR} _ {\text {QPSK}} \times \mathrm{FEC} \times 2 $$

$$ \mathrm{SR} _ {\text { QAM }} \times \operatorname{Id} (\text { QAM }) \geq \mathrm{SR} _ {\text { QPSK }} \times \text { FEC } \times 2 $$

Dabei bedeuten Id: Logarithmus dualis

DR _QAM : Datenrate des Kabelkanals Id(256)= 8

DR _QPSK : Datenrate des Satellitentransponders Id(128)=7

SR _QAM : Symbolrate des Kabelkanals Id(64)= 6

SR _QPSK : Symbolrate des Satellitentransponders Id(32) = 5

FEC: Fehlerschutz Id(16) = 4

Kombinationstabellen

Mittels QAM übertragbare Datenraten bei verschiedenen Konstellationen in kBit/s:

SR\QAM	16(4 Bit)	32(5 Bit)	64(6 Bit)	128(7 Bit)	256(8 Bit)
5175	20700	25875	31050	36225	41400
6111	24444	30555	36666	42777	48888
6875	27500	34375	41250	48125	55000
6900	7600	34500	41400	48300	55200

Berechnung:

DR_QAM=SR_QAM x Anzahl der übertragbaren Bits= SR_QAM x Id(QAM)

Mittels QPSK übertragbare Datenraten bei verschiedenen Konstellationen in kBit/s:

FECSR	1/2 2/3 3	4 5/6 7/8
6000 6000	8000 9000	10000	10500
22000	22000	29333	33000	36667	38500
27500	27500	36667	41250	45833	48125

Berechnung:

DR QPSK=SRQPSK×2× FEC(QPSK=4QAM->2Bit)

Beispiel 1:

Sat-Signal mit 27500 kBd und FEC von 3/4:

Alle schwarz dargestellten Konstellationen wären möglich, weil deren Datenkapazität gleich oder größer ist!

Beispiel 2:

Ein Transponder sendet mit 22 MBd und einer FEC von 5/6. Welche SR/QAM-Konstellationen sind möglich?

SR\QAM	16	32	64	128	256
5175					41400
6111			36666	42777	48888
6875			41250	48125	55000
6900			41400	48300	55200

DR_QPSK=22000×5/6×2=36666

Alle QAM-SR-Produkte, die größer oder gleich sind, wären möglich.

16 Technische Daten

TechniNet BS 3 Basiseinheit

Steckplätze 8

SAT-ZF-Eingänge 4

kaskadierbar ja

Ausgangsfrequenzbereich 110-862 MHz

Ausgangspegel 80-100 dBμV (regelbar)

Programmierung über Kabelfernbedienung (Programmer)

Maße (BxHxT) 60 cm x 25,5 cm x 25 cm

Spannungsversorgung 160 ... 260V AC/ 50 ... 60 Hz

Nennspannung 230V AC/50 Hz

Leistungsaufnahme 25W (ohne Module)

85W (mit 8 Kassetten bestückt)

TechniNet PAL 1 CI

Eingangsdatenrate 2-35 MBaud

Eingangsfrequenzbereich 950-2150 MHz

SAT-ZF-Bandbreite 36 MHz

Ausgangsfrequenzbereich 110-862 MHz

Ausgangspegel 80-100 dBμV (regelbar)

nachbarkanaltauglich ja

Stereo ja

AFC-Fangbereich automatisch

QQ 1

QAM-Modulation 16 bis 256 QAM

Eingangsdatenrate 2,0-30 MBaud

Ausgangssymbolrate 2,001-7,0 MBaud

Stopfeinheit ja (incl. PCR-Korrektur)

Eingangsfrequenzbereich 950-2150 MHz

Viterbi-Decodierung 1/2 bis 7/8

Ausgangsfrequenzbereich 110-862 MHz

Ausgangspegel 80-100 dBμV (regelbar)

nachbarkanaltauglich ja

17 Kanaltabelle

Bereich Kanal Kanalgrenzen Bildträger (MHz) Farbträger (MHz) 1 .Tonträger* Mittenfrequenz
Band I 2 47 ... 54 48,25 52,68 53,75
	3 54 ...61 55,25 59,68 60,75
	4 61 ...68 62,25 66,68 67,75
Unterer S2 111 ... 118 112,25 116,68 117,75
Sonderkanal-bereich	S3 118 ... 125 119,25 123,68 124,75
	S4 125 ... 132 126,25 130,68 131,75
	S5 132 ...139 133,25 137,68 138,75
	S6 139 ... 146 140,25 144,68 145,75
	S7 146 ... 153 147,25 151,68 152,75
	S8 153 ... 160 154,25 158,68 159,75
	S9 160 ... 167 161,25 165,68 166,75
	S10	167 ... 174	168,25 172,68 173,75
Band III	5	174 ... 181	175,25	179,68	180,75
	6	181 ... 188	182,25 186,68 187,75
	7 188 ...195 189,25 193,68 194,75
	8	195 ... 202	196,25 200,68 201,75
	9	202 ... 209	203,25 207,68 208,75
	10 209 ... 216 210,25 214,68 215,75
	11	216 ... 223	217,25 221,68 222,75
	12 223 ... 230 224,25 228,68 229,75
Oberer	S11	230 ... 237	231,25	235,68	236,75
Sonderkanal-bereich S13	S12	237 ... 244	238,25	242,68	243,75
	244 ... 251 245,25 249,68 250,75
	S14	251 ... 258	252,25 256,68 257,75
	S15	258 ... 265	259,25 263,68 264,75
	S16	265 ... 272	266,25 270,68 271,75
	S17	272 ... 279	273,25 277,68 278,75
	S18	279 ... 286	280,25 284,68 285,75
	S19	286 ... 293	287,25 291,68 292,75
	S20	293 ... 300	294,25 298,68 299,75
Erweiterter	S21	302 ... 310	303,25	307,68	308,75	306,0
Sonderkanal-bereich (Hyperband)	S22	310 ... 318	311,25	315,68	316,75	314,0
	S23	318 ... 326	319,25	323,68	324,75	322,0
	S24	326 ... 334	327,25	331,68	332,75	330,0
	S25	334 ... 342	335,25	339,68	340,75	338,0
	S26	342 ... 350	343,25	347,68	348,75	346,0
	S27	350 ... 358	351,25	355,68	356,75	354,0
	S28	358 ... 366	359,25	363,68	364,75	362,0
	S29	366 ... 374	367,25	371,68	372,75	370,0
	S30	374 ... 382	375,25	379,68	380,75	378,0
	S31	382 ... 390	383,25	387,68	388,75	386,0
	S32	390 ... 398	391,25	395,68	396,75	394,0
	S33	398 ... 406	399,25	403,68	404,75	402,0
	S34	406 ... 414	407,25	411,68	412,75	410,0
	S35	414 ... 422	415,25	419,68	420,75	418,0
	S36	422 ... 430	423,25	427,68	428,75	426,0
	S37	430 ... 438	431,25	435,68	436,75	434,0
	S38	438 ... 446	439,25	443,68	444,75	442,0
	S39	446 ... 454	447,25	451,68	452,75	450,0
	S40	454 ... 462	455,25	459,68	460,75	458,0
	S41	462 ... 470	463,25	467,68	468,75	466,0

* Die Frequenzen des 2. Tonträgers errechnen sich durch Addition von 0,242 MHz zur Frequenz des 1. Tonträgers.

Bereich Kanal		Kanalgrenzen (MHz)	Bildträger (MHz)	Farbträger (MHz)	1 .Tonträger* (MHz)	Mittenfrequenz
Band IV/V 21	470 ... 478 471,25	475,68 476,75 474,0
	22 478 ...	486 479,25 483,68	484,75 482,0
	23 486 ...	494 487,25 491,68	492,75 490,0
	24 494 ...	502 495,25 499,68	500,75 498,0
	25 502 ...	510 503,25 507,68	508,75 506,0
	26 510 ...	518 511,25 515,68	516,75 514,0
	27 518 ...	526 519,25 523,68	524,75 522,0
	28 526 ...	534 527,25 531,68	532,75 530,0
	29 534 ...	542 535,25 539,68	540,75 538,0
	30 542 ...	550 543,25 547,68	548,75 546,0
	31 550 ...	558 551,25 555,68	556,75 554,0
	32 558 ...	566 559,25 563,68	564,75 562,0
	33 556 ...	574 567,25 571,68	572,75 570,0
Band IV/V 34	574 ... 582 575,25	579,68 580,75 578,0
	35 582 ...	590 583,25 587,68	588,75 586,0
	36 590 ...	598 591,25 595,68	596,75 594,0
	37 598 ...	606 599,25 603,68	604,75 602,0
	38 606 ...	614 607,25 611,68	612,75 610,0
	39 614 ...	622 615,25 619,68	620,75 618,0
	40 622 ...	630 623,25 627,68	628,75 626,0
	41 630 ...	638 631,25 635,68	636,75 634,0
	42 638 ...	646 639,25 643,68	644,75 642,0
	43 646 ...	654 647,25 651,68	652,75 650,0
	44 654 ...	662 655,25 659,68	660,75 658,0
	45 662 ...	670 663,25 667,68	668,75 666,0
	46 670 ...	678 671,25 675,68	676,75 674,0
	47 678 ...	686 679,25 683,68	684,75 682,0
	48 686 ...	694 687,25 691,68	692,75 690,0
	49 694 ...	702 695,25 699,68	700,75 698,0
	50 702 ...	710 703,25 707,68	708,75 706,0
	51 710 ...	718 711,25 715,68	716,75 714,0
	52 718 ...	726 719,25 723,68	724,75 722,0
	53 726 ...	734 727,25 731,68	732,75 730,0
	54 734 ...	742 735,25 739,68	740,75 738,0
	55 742 ...	750 743,25 747,68	748,75 746,0
	56 750 ...	758 751,25 755,68	756,75 754,0
	57 758 ...	766 759,25 763,68	764,75 762,0
	58 766 ...	774 767,25 771,68	772,75 770,0
	59 774 ...	782 775,25 779,68	780,75 778,0
	60 782 ...	790 783,25 787,68	788,75 786,0
	61 790 ...	798 791,25 798,68	796,75 794,0
	62 798 ...	806 799,25 803,68	804,75 802,0
	63 806 ...	814 807,25 811,68	812,75 810,0
	64 814 ...	822 815,25 819,68	820,75 818,0
	65 822 ...	830 823,25 827,68	828,75 826,0
	66 830 ...	838 831,25 835,68	836,75 834,0
	67 838 ...	846 839,25 843,68	844,75 842,0
	68 846 ...	854 847,25 851,68	852,75 850,0
	69 854 ...	862 855,25 859,68	860,75 858,0

* Die Frequenzen des 2. Tonträgers errechnen sich durch Addition von 0,242 MHz zur Frequenz des 1. Tonträgers.
