Produkttyp	Weinkeller
Marke	Bomann
Modell	KSG 7351
Abmessungen (H x B x T)	194.5 x 59.5 x 57.0 cm
Nettogewicht	ca. 61.0 kg
Stromversorgung	220-240 V~, 50 Hz
Nennleistung	160 W
Nennstrom	1.3 A
Klimaklasse	CC2 / K1
Umgebungstemperaturbereich	10°C bis 32°C
Kältemittel	Isobutan (R290), entzündbar
Anzahl der Ablagen	6 Gitterablagen
Maximale Belastung pro Ablage	30 kg
Innenbeleuchtung	LED, DC12V, 1,5 W (Energieklasse F)
Türschloss	Ja, mit 2 Schlüsseln
Temperaturregelung	Drehknopf, Leistungsstufen 1 (am wärmsten) bis 3 (am kältesten)
Empfohlene Lagertemperatur	ca. 4°C
Abtaumethode	Automatisch (Verdunstung über Auffangschale auf dem Kompressor)
Rollen	Ja (serienabhängig)
Geräuschpegel	A-bewerteter Schalldruck < 70 dB(A)
Verwendung	Gewerbliche Lagerung, Präsentation und Verkauf von gekühlten Getränken
Nicht geeignet für	Gefrieren von Lebensmitteln
Installationsabstände	Hinten: 50-70 mm; Seiten und oben: mind. 100 mm

Häufig gestellte Fragen - KSG 7351 BOMANN

Wie stelle ich die Temperatur an meinem Bomann KSG 7351 Weinkeller ein?

Drehen Sie den Temperaturregler im Uhrzeigersinn von der [AUS]-Position auf Leistungsstufe 1 (am wärmsten), 2 (optimal) oder 3 (am kältesten). Für den ersten Gebrauch stellen Sie auf Stufe 3, bis die gewünschte Temperatur erreicht ist, dann auf eine mittlere Stufe einstellen. Empfohlene Lagertemperatur beträgt ca. 4°C.

Was soll ich tun, wenn die Innenbeleuchtung nicht funktioniert?

Überprüfen Sie zuerst die Stromversorgung. Wenn das Licht immer noch nicht funktioniert, muss die LED-Lampe von einem autorisierten Fachmann ausgetauscht werden. Entfernen Sie die Abdeckung nicht selbst. Lampendaten: DC12V, 1,5 W.

Kann ich diesen Weinkeller zum Einfrieren von Lebensmitteln verwenden?

Nein, dieses Gerät ist nicht zum Einfrieren von Lebensmitteln geeignet. Es ist für die gewerbliche Lagerung, Präsentation und den Verkauf von gekühlten Getränken wie Wein konzipiert.

Wie reinige ich den Weinkeller?

Trennen Sie das Gerät vor der Reinigung immer vom Stromnetz. Verwenden Sie lauwarmes Wasser und ein mildes Reinigungsmittel oder ein feuchtes Mikrofasertuch. Reinigen Sie Innenraum, Außenseite und Zubehör. Verwenden Sie keine Dampfreiniger, scheuernde Gegenstände oder säurehaltige Reinigungsmittel. Wischen Sie die Rückwand und den Kondensator mindestens einmal jährlich ab.

Wie taue ich den Bomann KSG 7351 ab?

Das Gerät verfügt über eine automatische Abtauung. Das Wasser fließt durch einen Kanal in eine Auffangschale auf dem Kompressor, wo es verdunstet. Stellen Sie sicher, dass die Wasserablauföffnung nicht verstopft ist. Eine leichte Eisbildung an der Innenrückwand ist normal. Bei übermäßiger Eisbildung verringern Sie die Leistungsstufe und wischen Sie den Innenraum trocken. Verwenden Sie niemals Metallgegenstände, um Eis zu entfernen.

Was macht das Türschloss und wie verwende ich es?

Das Türschloss dient als Kindersicherung. Verwenden Sie die beiliegenden Schlüssel, um die Tür bei Bedarf zu verriegeln. Bewahren Sie die Schlüssel an einem sicheren Ort außerhalb der Reichweite von Kindern auf.

Warum macht das Gerät ungewöhnliche Geräusche?

Normale Geräusche sind Brummen (Kompressor), Flüssigkeitsgeräusche (Kältemittelzirkulation) und Klicken (Temperaturregelung). Wenn Sie störende Geräusche hören, überprüfen Sie, ob das Gerät waagerecht steht und ob Ablagen oder Kühlschlangen nicht vibrieren. Siehe Abschnitt 'Betriebsgeräusche' in der Anleitung.

Welche Installationsabstände sind erforderlich?

Für eine ausreichende Belüftung einen Abstand von 50-70 mm hinten und mindestens 100 mm an den Seiten und oben einhalten. Lüftungsöffnungen nicht blockieren. Stellen Sie das Gerät abseits von Wärmequellen und direkter Sonneneinstrahlung auf.

Wie kann ich mit diesem Weinkeller Energie sparen?

- Für ausreichende Belüftung rund um das Gerät sorgen.
- Ablagen in ihrer ursprünglichen Position belassen.
- Temperatur nicht kälter als nötig einstellen.
- Warme Speisen vor dem Einlegen abkühlen lassen.
- Tür nur bei Bedarf öffnen.
- Innenbeleuchtung bei Nichtgebrauch ausschalten.
- Türdichtung intakt und sauber halten.

Was soll ich tun, wenn das Gerät nicht richtig kühlt?

Überprüfen Sie die Stromversorgung, Temperatureinstellung und Umgebungstemperatur. Stellen Sie sicher, dass die Lüftungsöffnungen nicht blockiert sind. Überprüfen Sie, ob die Tür richtig schließt und die Türdichtung intakt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler oder einen autorisierten Techniker.

BEDIENUNGSANLEITUNG KSG 7351 BOMANN

GLASTÜR-KÜHLSCHRANK KSG 7351

BEVERAGE COOLER

Bedienungsanleitung/Garantie

Instruction manual

Inhalt

Einleitung Seite 3

Allgemeine Hinweise Seite 3

Spezielle Sicherheitshinweise für dieses Gerät Seite 4

Transport und Verpackung …… Seite 5

Geräteausstattung Seite 5

Installation Seite 6

Inbetriebnahme / Betrieb Seite 7

Reinigung und Wartung Seite 9

Störungsbehebung Seite 11

Technische Daten Seite 11

Garantie / Kundenservice Seite 12

Entsorgung Seite 14

Contents

Introduction page 15

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden zu vermeiden:

! WARNING:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

△ ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

i HINWEIS:

Hebt Tipps und Informationen für Sie hervor.

Allgemeine Hinweise

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr

sorgfältig durch und bewahren Sie diese inkl. Garantieschein und Kassenbon gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

i HINWEIS:

• Aufgrund stetiger Produktmodifikationen kann Ihr Gerät von dieser Bedienungsanleitung leicht abweichen; Funktionen und Verwendungsmethoden bleiben unverändert.

• Die Darstellungen in dieser Bedienungsanleitung dienen lediglich der Veranschaulichung und können vom Originalgerät abweichen.

• Benutzen Sie das Gerät ausschließlich für den gewerblichen und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den privaten Gebrauch bestimmt.

• Es darf nur in der Art und Weise benutzt werden, wie es in dieser Bedienungsanleitung beschrieben ist. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen.
• Dieses Gerät ist nicht für die Verwendung als Einbaugerät bestimmt.
• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung und Feuchtigkeit fern.
• Schalten Sie das Gerät aus, ziehen Sie den Netzstecker (ziehen Sie am Stecker, nicht am Kabel) oder schalten Sie die Sicherung ab, wenn Sie das Gerät nicht benutzen, zur Reinigung, Benutzerwartung oder bei Störung.
• Das Gerät und ggf. das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.
• Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig.
• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

! WARNING:

Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

Spezielle Sicherheitshinweise für dieses Gerät

- Dieses Gerät ist ausschließlich für den gewerblichen Gebrauch bestimmt.

WARNUNG:

• Stellen Sie sicher, dass die Belüftungsöffnungen im Gerätegehäuse oder im Einbaugehäuse nicht blockiert werden.
• Stellen Sie beim Aufstellen des Gerätes sicher, dass das Netzkabel nicht eingeklemmt oder beschädigt wird.
• Stellen Sie keine Mehrfachsteckdosen oder tragbaren Netzteile an der Geräterückseite auf.
• Zum Beschleunigen des Abtauvorgangs keine anderen mechanischen Einrichtungen oder sonstigen Mittel als die vom Hersteller empfohlenen benutzen.
• Beschädigen Sie nicht den Kältemittelkreislauf.
• Betreiben Sie keine elektrischen Geräte innerhalb des Kühlfachs, die nicht der vom Hersteller empfohlenen Bauart entsprechen.
• Lagern Sie keine explosionsfähigen Stoffe, wie z.B. Aerosolbehälter mit brennbarem Treibgas im Gerät.

- Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, einem qualifizierten Techniker oder dem Kundendienst durch ein gleichwertiges Kabel ersetzen lassen. Wenn Kabel oder Stecker beschädigt sind, dürfen Sie das Gerät nicht mehr benutzen.

- Bei Entsorgung nutzen Sie die von Elektrogeräten vorgesehenen Sammelstellen.

Kühlmittel

WARNUNG

vor feuergefährlichen Stoffen

Der Kühlmittelkreislauf enthält das Kühlmittel Isobutan (R290), ein Naturgas mit hoher Umweltverträglichkeit, das brennbar ist. Achten Sie beim Transportieren und Aufstellen des Gerätes darauf, dass keine Teile des Kühlkreislaufs beschädigt werden.

Bei Beschädigung des Kühlkreislaufs:

• offenes Feuer, Zündquellen unbedingt vermeiden,
  • Gerät von der Stromversorgung trennen,
  • Raum, in dem das Gerät steht, durchlüften und
• einen Fachmann kontaktieren.

Transport und Verpackung

Gerät transportieren

Transportieren Sie das Gerät, wenn möglich, in vertikaler Lage. Anderenfalls ist es unbedingt erforderlich, das Gerät vor der Installation für einige Stunden aufrecht stehen zu lassen („Vor der Erstinbetriebnahme“). Schützen Sie das Gerät während des Transports vor Witterungseinflüssen.

i HINWEIS: Laufrollen sind Baureihenabhängig! Verfügt ihr Gerät über Laufrollen, erleichtern diese Ihnen den Transport bzw. die Installation des Gerätes. Kippen Sie das Gerät leicht nach hinten und verschieben Sie es vorsichtig.

△ ACHTUNG:

Verwenden Sie die Laufrollen nur für die Vorwärts- oder Rückwärtsbewegung, anderenfalls könnten der Boden und die Rollen beschädigt werden.

Gerät auspacken

• Nehmen Sie das Gerät aus seiner Verpackung.
• Entfernen Sie sämtliches Verpackungsmaterial, wie Folien, Füllmaterial und Kartonverpackung.
  Entsorgen Sie nicht mehr benötigte Verpackungsmaterialien gemäß den örtlich geltenden Vorschriften.
• Überprüfen Sie das Gerät auf eventuelle Transportschäden, um Gefährdungen zu vermeiden.
• Im Schadensfall nehmen Sie das Gerät nicht in Betrieb. Wenden Sie sich an Ihren Händler.

i HINWEIS:

Am Gerät können sich noch Staub oder Produktionsreste befinden. Wir empfehlen Ihnen, das Gerät wie unter „Reinigung und Wartung“ beschrieben zu säubern.

Geräteausstattung

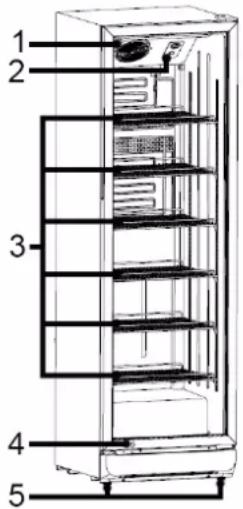

Geräteübersicht

1 Umluftventilator
2 Temperaturregler / Ein-/Ausschalter für Innenbeleuchtung
3 Gitterablagen
4 Türschloss
5 Standfüße

Lieferumfang

6x Gitterablage, 2x Schlüssel für Türschloss

Installation

Voraussetzungen an den Aufstellort

- Eine gute Belüftung rund um das Gerät ist erforderlich, damit die Hitze ordnungsgemäß abgeleitet und der Betrieb effektiv und mit möglichst niedrigem Energieverbrauch gewährleistet werden kann. Zu diesem Zweck muss genügend Freiraum rund um das Gerät vorhanden sein.

• Abstand zur Geräterückseite ca. 50 \~ 70 mm, zu den Seitenwänden und oberhalb des Gerätes jeweils min. 100 mm;

• Stellen Sie das Gerät so auf, dass die Gerätetür vollständig zu öffnen ist.

• Das Gerät darf nur an einem Ort stehen, dessen Umgebungstemperatur der Klimaklasse entspricht, für die das Gerät ausgelegt ist. Die Klimaklasse finden Sie unter „Technische Daten“ und auf dem Typenschild, welches sich im Innenraum oder auf der Geräterückseite befindet.

• Stellen Sie das Gerät nur auf einer stabilen und sicheren Standfläche auf. Falls das Gerät nicht waagerecht steht, stellen Sie die Standfüße entsprechend nach.
  • Vermeiden Sie eine Aufstellung:

- neben Heizkörpern, einem Herd, direkter Sonneneinstrahlung, sonstigen Wärmequellen;

- an Orten, an denen eine hohe Feuchtigkeit auftritt (z.B. im Freien, Badezimmer), da die Metallteile in solchen Fällen rostanfällig sind;

- in der Nähe von flüchtigen und entflammbaren Materialien (z.B. Gas, Benzin, Alkohol, Lacken etc.) und in Räumen mit schlechter Luftzirkulation (z.B. Garage).

- Setzen Sie das Gerät keinerlei Witterungseinflüssen aus.

Gerät ausrichten

Über die vorderen Standfüße können geringfügige Bodenunebenheiten ausgeglichen werden.

Prüfen Sie, ob das Gerät waagegerecht steht. Wenn das Gerät nicht im Gleichgewicht steht, müssen die Standfüße justiert werden.

Elektrischer Anschluss

⚠️ WARNING:

• Die Installation an das Stromnetz muss gemäß den lokalen Gesetzen und Vorschriften erfolgen.
• Ein unsachgemäßer Anschluss kann zu einem elektrischen Schlag führen!
• Verändern Sie den Gerätenetzstecker nicht! Lassen Sie die Netzsteckdose durch einen Fachmann ersetzen, wenn diese für den Gerätenetzstecker nicht geeignet ist.
• Die Zugänglichkeit des Netzsteckers muss gewährleistet sein, um das Gerät im Notfall sofort von der Stromversorgung zu trennen.

ACHTUNG:

Gerät nicht unmittelbar nach einer Stromunterbrechung einschalten. Überlastung des Kompressors oder Durchbrennen der Sicherung ist möglich.

• Vergewissern Sie sich vor dem Anschluss, dass die Spannungsversorgung mit den Angaben auf dem Typenschild übereinstimmt.
• Schließen Sie den Netzstecker an eine vorschriftsmäßig installierte Schutzkontakt-Steck-dose an.
• Wenn der Netzstecker nach der Installation nicht frei zugänglich ist, muss zur Erfüllung der einschlägigen Sicherheitsvorschriften installationsseitig eine entsprechende Trennvorrichtung vorhanden sein.

Inbetriebnahme / Betrieb

Bestimmungsgemäße Verwendung

Das Gerät ist für den gewerblichen und den dafür vorgesehenen Zweck bestimmt. Es eignet sich für die Lagerung, die Präsentation und den Verkauf von gekühlten-Getränken.

Dieses Kühlgerät ist nicht für das Einfrieren von Lebensmitteln geeignet!

Vor der Erstinbetriebnahme

ACHTUNG:

Nach dem Transport sollte das Gerät für ca. vier Stunden aufrecht stehen, bevor Sie es an die Stromversorgung anschließen. Die Nichtbeachtung könnte zur Fehlfunktion des Kühlsystems und dadurch zum Ausfall des Gerätes führen.

Reinigen Sie den Innenraum des Gerätes mit allen sich darin befindenden Zubehörteilen. Beachten Sie die Anweisungen, die wir Ihnen im Kapitel „Reinigung und Wartung“ dazu geben.

Gerät starten

• Gerät an die Stromversorgung anschließen.
• Legen Sie die Betriebsbedingungen fest. Lesen Sie hierzu auch die nachstehenden Abschnitte.

Einstellungen

Stellung [ OFF ] bedeutet, dass sich das Gerät im ausgeschalteten Zustand befindet. Drehen Sie den Temperaturregler von dieser Stellung aus im Uhrzeigersinn, das Gerät schaltet sich automatisch ein.

Die Leistungsstufen regeln die verschiedenen Werte der Innentemperatur.

Leistungsstufe
1	niedrigste Stufe, wärmste Innentemperatur
2	mittlere Stufe, optimale Betriebstemperatur
3*	höchste Stufe, kälteste Innentemperatur

*Vorsicht vor zu hohen Einstellungen, denn die Maximalstufe bedeutet ggfs. schon "Gefrierpunkt".

Grundsätzlich gilt, dass sich die Temperatur in Abhängigkeit von der Umgebungstemperatur (Aufstellungsort), von der Häufigkeit des Türöffnens und der Bestückung ändert.

Bei Erstbetrieb stellen Sie zunächst die niedrigstmögliche Innentemperatur (= höchste Leistungsstufe), bis das Gerät die gewünschte Betriebstemperatur erreicht hat. Es wird empfohlen, danach auf eine mittlere Stufe zurückzustellen, dann können Sie eine eventuelle Temperaturkorrektur einfach vornehmen.

Empfohlene Temperatur für eine optimierte Lagerung beträgt ca. 4 Grad.

Innenbeleuchtung

Die Beleuchtung schalten Sie über den Ein-/Ausschalter [SWITCH] ein bzw. aus.

Ausstattung

Beachten Sie, dass die Ausstattung je nach Geräte- typ variiert.

Die verschiedenen Ablagen lassen sich für eine individuelle Lagerung höhenverstellen oder herausnehmen. Praktisch auch für Reinigungszwecke.

Die Ablagen können mit wenigen Handgriffen ver- stellt werden. Jede Ablage kann durch Versetzen der Ablageträger in einer nummerierten Lochleiste flexi- bel nach oben oder unten verstellt werden.

i HINWEIS:

Für die effizienteste Energienutzung platzieren Sie alle Ablagen/Einschübe in ihre Originalposition.

Ablageflächen entnehmen / einsetzen

- Zur Entnahme, Gerätetür vollständig öffnen, Ablage ggf. anheben, schräg stellen und nach vorne herausnehmen.

- Ablage in der gewünschten Höhe wieder sicher einsetzen und bis zum Anschlag einschieben.

Türschloss

Das Gerät verfügt über eine Kindersicherung durch eine abschließbare Gerätetür. Schließen Sie die Tür bei Bedarf ab und bewahren Sie die beiliegenden Schlüssel an einem sicheren, für Kinder unzugänglichen Ort auf.

Lagerung

Mehrere Aufnahmeebenen zum Einschieben der Gitterablagen, ermöglichen eine individuelle Lagerung.

Beachten Sie die maximale Beladung von 30 kg je Ablage.

Kapazität / Beladung:

Lagern Sie große Flaschen waagerecht, mit der Öffnung nach vorne, auf den Gitterablagen.

Betriebsgeräusche

Geräuscheart	Ursache
Murmeln	Kompressor in Betrieb
Flüssigkeits-geräusche	Zirkulation des Kühlmittels
Klick-geräusche	Temperaturregler schaltet Kom-pressor ein oder aus
Störende Geräusche	Vibrieren der Ablagen oder der Kühlschlangen

Abschalten

Zum Abschalten des Gerätes den Temperaturregler auf die Aus-Position stellen.

Sollte das Gerät für längere Zeit außer Betrieb genommen werden:

• Entnehmen Sie den Geräteinhalt.
• Gerät von der Stromversorgung trennen.
- Gerät abtauen (Modellabhängig) und gründlich reinigen (siehe „Reinigung und Wartung“).
- Gerätetür anschließend geöffnet lassen, um Schimmel- und Geruchsbildung zu vermeiden.

Tipps zur Energieeinsparung

• Gerät von der Stromversorgung trennen, wenn Sie das Gerät nicht in Gebrauch haben.
• Stellen Sie das Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen Wärmequellen auf. Bei hoher Umgebungstemperatur läuft der Kompressor häufiger und länger.
• Achten Sie auf ausreichende Be- und Entlüftung am Gerätesockel und an der Geräterückseite. Lüftungsöffnungen dürfen Sie niemals abdecken.
• Platzieren Sie alle Ablagen, Regale oder Schubläden (Modellabhängig) in ihre Originalposition.

• Stellen Sie den Temperaturwert nicht kälter als notwendig ein.

• Lassen Sie warme Speisen erst abkühlen, bevor Sie sie in das Gerät stellen.

• Gerät regelmäßig abtauen (Modellabhängig).
• Gerätetür nur so lange wie nötig geöffnet lassen.
• Beleuchtung nur bei Bedarf einschalten.
• Die Dichtung muss vollkommen intakt sein, damit die Gerätetür ordnungsgemäß schließt.

Reinigung und Wartung

WARNUNG:

• Vor Reinigungs- und Wartungsarbeiten das Gerät grundsätzlich von der Stromversorgung trennen.
• Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische Bauteile gelangen. Stromschlaggefahr! Heißer Dampf kann zu Schäden an Kunststoffteilen führen.
• Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen.

ACHTUNG:

• Benutzen Sie keine Drahtbürste oder anderen scharfkantigen, scheuernden Gegenstände.
• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.
• Beschädigen Sie nicht den Kältemittelkreislauf.

Reinigung des Gerätes einschließlich Innenausstattung

Um Schmutz und Keimen Einhalt zu gebieten, reinigen Sie das Gerät regelmäßig!

• Räumen Sie zunächst den Geräteinhalt aus und lagern Sie diesen an einem kühlen Ort. Entnehmen Sie alle beweglichen Teile wie Ablagen und Einschübe.

• Reinigen Sie den Geräte-Innenraum, die Außenflächen und das entnommene Zubehör mit lauwarmem Wasser und mildem Reinigungsmittel; oder mit einem sauberen, feuchten Mikrofasertuch ohne Reinigungsmittel.

• Reinigen Sie den Tauwasserablaufkanal, die –Öffnung vorsichtig z.B. mit einem Pfeifenreiniger.

• Nachdem alles gründlich getrocknet wurde, können Sie das Gerät wieder in Betrieb nehmen.
• Wischen Sie mindestens einmal im Jahr den Staub ab, der sich an der Geräterückwand und auf der Verflüssigerspirale (Modellabhängig) angesammelt hat → bei Nichtbeachtung führt dies zu einer Verringerung der Effizienz des Gerätes. Verwenden Sie zur Reinigung eine weiche Bürste oder einen Staubsauger.

Türdichtung reinigen / wechseln

Kontrollieren Sie regelmäßig die Dichtung auf Verschmutzungen, Beschädigungen und Luftdichtigkeit!

Dichtung auf Luftdichtheit prüfen

- Klemmen Sie zur Prüfung ein dünnes Stück Papier an verschiedenen Stellen ein. Das Papier muss sich an allen Stellen gleich schwer durchziehen lassen.

Dichtung reinigen

• Reinigen Sie die Dichtung nur mit klarem Wasser!
• ACHTUNG, Fett und Öl macht die Dichtung porös und spröde. Wischen Sie Fett oder Öl sofort mit einem feuchten, sauberen Tuch auf.

Dichtung wechseln

- Achten Sie darauf, wie die alte Dichtung befestigt ist. Die meisten Dichtungen sind nur gesteckt.

- Entfernen Sie den abgenutzten Dichtungsgummi, indem Sie diesen aus der Nut entfernen. Reinigen Sie die Gerätetür und die Nut unterhalb des Gummis sorgfältig und entfernen Sie eventuell vorhandene Klebstoffrückstände.

- Bringen Sie den neuen Gummi an. Den Dichtungsgummi ggfs. mit einem Haartrockner oder mit heißem Wasser erwärmen und von Hand in die richtige Form bringen. Beginnen Sie die Dichtung in einer Ecke anzudrücken und

drücken/streichen Sie diese dann rund um die Türe in die dafür vorgesehene Nut.

- Kontrollieren Sie die Dichtung weiterhin regelmäßig auf Verschmutzungen und Beschädigungen!

Abtauen

△ ACHTUNG:

Gebrauchen Sie niemals Metallgegenstände (z.B. Messer), um Eis vom Verdampfer zu entfernen. Anderenfalls kann dieser beschädigt werden.

Während des Abtauvorgangs fließen die Wassertropfen auf der Rückwand des Kühlraums ab. Das in einen Ablaufkanal geleitete Wasser fließt in die auf dem Kompressor angebrachte Fangschale, aus der es dann verdampft. Achten Sie darauf, dass der Tauwasserablaufkanal nicht verstopft. Eine leichte Eisbildung auf der Rückwand des Innenraums während des Betriebs ist normal.

Eine dauerhaft hohe Leistungsstufe kann zu einer erhöhten Eisbildung führen → niedrigere Leistungsstufe einstellen und den Innenraum trocken auswischen.

Leuchtmittel wechseln

ACHTUNG:

Die Abdeckung der LED-Beleuchtung NICHT entfernen. Reparaturen an dieser Beleuchtung dürfen nur durch einen autorisierten Fachmann oder dem Kundenservice durchgeführt werden (siehe „Garantie / Kundenservice“).

Hinweise für den autorisierten Fachmann!

Leuchtmitteldaten: DC12V, 1,5 W

Dieses Produkt enthält eine Lichtquelle der Energie-effizienzklasse F.

• Gerät von der Stromversorgung trennen!
- Lampenbox mit einem Schraubendreher lösen und nach unten abnehmen.
- Kabel hervorziehen und Steckverbindung trennen.
- Leuchtstreifen vorsichtig aus der Lampenbox entriegeln.
- Defekten Leuchtmittel ersetzen und in umgekehrter Reihenfolge ordnungsgemäß zusammensetzen.

Türscharnier wechseln

Fängt die Gerätetür beim Öffnen an zu stottern, zu krachen oder zu klemmen, liegt dies wahrscheinlich an einem verschlissenen oder beschädigten Scharnier.

Es ist empfehlenswert alle Türscharniere zugleich auszutauschen, sonst winkt schon bald die nächste Reparatur.

• Entnehmen Sie den Geräteinhalt und die beweglichen Innenausstattungsteile.
• Kippen Sie das Gerät nach hinten und blockieren Sie es in dieser Position, um ein Herausrutschen der Gerätetür zu verhindern.

- Demontieren Sie zunächst die Scharnierabdeckung um das obere Türscharnier lösen können.

• Demontieren Sie zunächst die Sockelblende um das untere Türscharnier lösen können.
• Die jeweilige Scharniermontage erfolgt in umgekehrter Reihenfolge.
• Gerätetür probehalber öffnen und schießen, ggf. Scharniere nachjustieren. Stellen Sie in jedem Fall sicher, dass die Tür dicht und passgenau aufliegt.

Störungsbehebung

Bevor Sie sich an den Kundenservice wenden

Störung / Ursache / Maßnahme

Gerät arbeitet nicht bzw. nicht richtig

- Überprüfen Sie die Stromversorgung / Temperatureinstellung / Umgebungstemperatur.- Lüftungsöffnungen frei räumen, Gerät frei aufstellen.

Geräteinhalt ist zu warm

- Überprüfen Sie die Temperatureinstellung / Umgebungstemperatur.- Die Gerätetür ist nicht richtig geschlossen, prüfen Sie die Türdichtung.

Gerät ist laut im Betrieb

- Überprüfen Sie den waagerechten Gerätestand.- Siehe „Betriebsgeräusche“.

Wasser auf dem Geräteboden

- Überprüfen Sie die Temperatureinstellung / den Tauwasserablaufkanal, die -Öffnung.

Beleuchtung funktioniert nicht

- Überprüfen Sie die Stromversorgung.- Siehe „Leuchtmittel wechseln“.

i HINWEIS:

Falls Sie nach dem Durcharbeiten der obigen Schritte immer noch Probleme mit Ihrem Gerät

haben sollten, wenden Sie sich an ihren Fachhandel oder den Kundenservice (siehe „Garantie / Kundenservice“).

Technische Daten

Klimaklasse / Temperaturklasse CC2 / K1

Dieses Gerät ist für den sicheren Betrieb bei einer Umgebungstemperatur von ≤ 32°C (nicht weniger als 10°C) und einer Luftfeuchtigkeit von 65% bestimmt.

Elektrischer Anschluss......

Anschlussspannung: .....220-240 V\~ / 50 Hz

Leistungsaufnahme: 160 W

Nennleistung: 1,3 A

Abmessung H x B x T / Gewicht......

Geräteabmessung: 194,5 x 59,5 x 57,0 cm

Nettogewicht: ......ca. 61,0 kg

Der A-bewertete Schalldruckpegel während des Betriebs liegt unter 70 dB(A).

Für weitere Informationen zum Produkt scannen Sie den QR-Code auf dem beiliegenden Energielabel und/oder besuchen Sie die offizielle Website der Produktdatenbank: https://eprel.ec.europa.eu

Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten.

Hinweis zur Richtlinienkonformität

Hiermit erklärt der Hersteller, dass sich das Gerät KSG 7351 in Übereinstimmung mit den folgenden Anforderungen befindet:

Europäische Niederspannungsrichtlinie 2014/35/EU EU-Richtlinie für elektromagnetische

Verträglichkeit 2014/30/EU

Ökodesign Richtlinie 2009/125/EG

RoHS-Richtlinie 2011/65/EU & 2015/863/EU und

Verordnung zur Energieverbrauchskennzeichnung 2017/1369/EU

Garantie / Kundenservice

Garantiebedingungen

1. Voraussetzung für unsere Garantieleistungen ist der Erwerb des Gerätes bei einem unserer Vertragshändler.

2. Gegenüber Erstabnehmer gewähren wir bei privater Nutzung des Gerätes eine Garantie von 24 Monaten. Die Garantie beginnt mit dem Zeitpunkt der Übergabe, der durch die Rechnung, Lieferschein oder gleichwertiger Unterlagen nachzuweisen ist. In diesem Zeitraum erstrecken sich die Garantieleistungen über die Arbeitszeit, die Anfahrt und über die zu ersetzenden Teile. Die Garantiezeit für Verbraucher reduziert sich auf 6 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich oder gemeinschaftlich nutzen. Ist das Gerät zur gewerblichen Nutzung geeignet, leisten wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 6 Monaten.

3. Innerhalb der Garantiezeit werden Funktionsfehler, die trotz vorschriftsmäßigem Anschluss, sachgemäßer Behandlung und Beachtung der gültigen Einbauvorschriften und der Betriebsanleitung auf Fabrikations- oder Materialfehler zurückzuführen sind, durch Reparatur oder Austausch beseitigt.

4. Garantieleistungen werden nicht für Mängel erbracht, die auf Nichtbeachtung der Gebrauchsanweisung beruhen, durch unsachgemäßen Anschluss oder Installation, unsachgemäßer Behandlung, normale Abnutzung des Gerätes, höhere Gewalt oder sonstige äußere Einflüsse zurückzuführen sind.

Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas, Kunststoff oder Leuchtmittel. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch nicht autorisierte Dritte.

1. Transportschäden unterliegen nicht der Garantie und müssen unmittelbar nach Feststellung dem Verkäufer gemeldet werden.
2. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden. Ersetzte Teile gehen in unser Eigentum über. Die Garantie gilt nur für Geräte, welche sich im Bereich der Bundesrepublik Deutschland bzw. Österreich befinden.
3. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Gerätes. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Garantieabwicklung

Im Falle eines technischen Defekts während oder nach der Garantiezeit wenden Sie sich bitte an unseren Kundenservice, um einen Termin für einen Technikereinsatz vor Ort zu vereinbaren. Die Kostenübernahme für einen Garantieeinsatz eines anderen Kundendienstunternehmens wird nicht anerkannt.

Bevor Sie den Kundenservice anfordern, kontrollieren Sie bitte, ob möglicherweise ein Bedienungsfehler oder eine andere Ursache der Grund der Funktionsstörung Ihres Gerätes ist.

Dem Kundendiensttechniker muss der freie Zugriff zu dem defekten Gerät ermöglicht werden. Eventuelle Kosten, die dadurch entstehen, dass ein freier Zugriff zu dem defekten Gerät nicht möglich ist, gehen zu Lasten des Verbrauchers.

Bei unnötiger oder unberechtigter Inanspruchnahme des Kundendienstes berechnet der Kundendienst dem Verbraucher das für die erbrachten Dienstleistungen angefallene Zeit- und Wegeentgelt.

Halten Sie zur Reparaturanmeldung die folgenden Informationen bereit:

• Name und Anschrift
- Telefonnummer – Mobilfunknummer
- ggf. Faxnummer – Emailadresse
- Kaufdatum
• Name, PLZ des Händlers
- Fehlerbeschreibung, ggf. angezeigten Fehlercode

Kundenservice

Telefonische Reparaturannahme:

02152 / 99 39 111*

Werktags montags bis freitags von 09:00 bis 18:00 Uhr

(*Kosten laut Konditionen Ihres Vertragspartners für Festnetz / oder Mobilfunkanschlüsse)

Alle Service relevanten Themen, innerhalb und außerhalb der Garantie, finden Sie auf unserer Homepage:

www.bomann-germany.de/service

Telefonische Reparaturannahme für Österreich: 0820 / 90 12 48*

(*Kosten laut Konditionen Ihres Vertragspartners für Festnetz / oder Mobilfunkanschlüsse)

Ersatzteile

Nachstehende funktionsrelevante Ersatzteile und Ersatzteillisten sind bei unten genanntem Kundenservice erhältlich (Modellabhängig).

Teile, die ausschließlich von einem Fachmann bzw. unserem Kundenservice gewartet werden dürfen:

(1) Thermostate, Temperatursensoren, Leiterplatinen und Lichtquellen;

Teile, die vom Benutzer selbst gewartet werden können:

(2) Dichtungen, Griffe, Scharniere, Ablageflächen und Einschübe

Die Bevorratung der Ersatzteile erfolgt gemäß den gesetzlichen Vorgaben:

• Die Ersatzteile sind 7 Jahre nach dem Inverkehrbringen des letzten Exemplars eines Modells erhältlich.
• Dichtungen sind 10 Jahre nach dem Inverkehrbringen des letzten Exemplars eines Modells erhältlich.

ASCI Elektro Service Vertriebs GmbH

Schachtweg 57

31036 Eime

Mail: [e-mail]

Tel: 0800 / 96 36 800

Hinweise zum Austausch ausgewählter Ersatzteile, die für dieses Modell verfügbar sind, entnehmen Sie dem Inhalt dieser Bedienungsanleitung.

Entsorgung

Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll. Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden. Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen. Ihr Händler und Vertragspartner ist ebenfalls zur kostenfreien Rücknahme des Altgerätes verpflichtet.

! WARNING:

Entfernen oder zerstören Sie evtl. vorhandene Schnapp- und Riegelschlösser, wenn Sie das Gerät außer Betrieb nehmen oder es entsorgen.

Introduction
