Produkttyp	Subwoofergehäuse
Marke	Alpine
Modell	SWC-W84TRA7
Kompatibilität	Ford Transit (außer Custom Nugget mit zweiter Bordbatterie)
Subwoofer-Typ	Doppelschwingspulensubwoofer (Dual Voice Coil)
Impedanz	2 Ω + 2 Ω
Nennbelastbarkeit (RMS)	2 x 90 Watt
Spitzenbelastbarkeit (Peak)	2 x 150 Watt
Anschluss	4-poliger Stecker
Einbauort	Unter dem Beifahrersitz in der Sitzkonsole
Lieferumfang	Subwoofergehäuse, Montagekit, Anschlusskabel
Hersteller	Alps Alpine Europe GmbH
Herstellungsland	China
Zertifizierung	CE
Verstärkerempfehlung	Verstärker mit Tiefpassfilter (LP) im Leistungsbereich des Subwoofers
Besonderheiten	Universell an Verstärker mit Subwooferausgang anschließbar; kompatibel mit Wohnmobil-Drehsitzkonsole

Häufig gestellte Fragen - SWC-W84TRA7 ALPINE

Ist dieser Subwoofer mit meinem Ford Transit kompatibel?

Ja, der Alpine SWC-W84TRA7 wurde speziell für den Ford Transit (außer Custom Nugget mit zweiter Bordbatterie) entwickelt.

Wie schließe ich den Subwoofer an?

Das Subwoofergehäuse wird mit dem 4-poligen Stecker an ein Anschlusskabel angeschlossen. Der Subwoofer wird an einen Verstärker mit Subwooferausgang (LP) angeschlossen.

Welche Leistung hat der Subwoofer?

Der Subwoofer hat eine Nennbelastbarkeit von 2x 90 Watt und eine Spitzenbelastbarkeit von 2x 150 Watt bei einer Impedanz von 2Ω + 2Ω.

Kann ich den Subwoofer in jedem Fahrzeug einbauen?

Nein, er wurde mechanisch für den Einbau in der Sitzkonsole unter dem Beifahrersitz des Ford Transit entwickelt.

Welche Werkzeuge werden für die Installation benötigt?

In der Anleitung werden Inbusschlüssel, Torx T40 und Schraubendreher erwähnt.

Ist der Subwoofer mit einem Wohnmobil-Drehsitz kompatibel?

Ja, er ist kompatibel mit der Wohnmobil-Drehsitzkonsole, jedoch nicht mit dem Ford Transit Custom Nugget.

Gibt es eine Garantie auf das Produkt?

Die Garantieinformationen sind in der Bedienungsanleitung nicht enthalten. Bitte kontaktieren Sie den Hersteller Alps Alpine Europe GmbH.

Wie reinige ich das Subwoofergehäuse?

Die Anleitung enthält keine spezifischen Reinigungshinweise. Empfehlung: Mit einem trockenen, fusselfreien Tuch abwischen.

Kann ich den Subwoofer auch an einen Verstärker mit höherer Leistung anschließen?

Es wird empfohlen, einen Verstärker im Leistungsbereich des Subwoofers zu verwenden, um Schäden zu vermeiden.

Wo wird der Subwoofer hergestellt?

Der Subwoofer wird in China hergestellt (siehe Aufkleber "MADE IN CHINA").

BEDIENUNGSANLEITUNG SWC-W84TRA7 ALPINE

GE Transit-7 Subwooferbox für den universellen Anschluß an einen Verstärker mit Subwoofer Ausgang (LP). Mechanisch für den Einbau in der Sitzkonsole unter dem Beifahrersitz entwickelt. Kompatibel mit Wohnmobil Drehsitzkonsole. Nicht kompatibel mit FORD Transit Custom Nugget (wegen zweiter Bordbatterie in der Sitzkonsole).

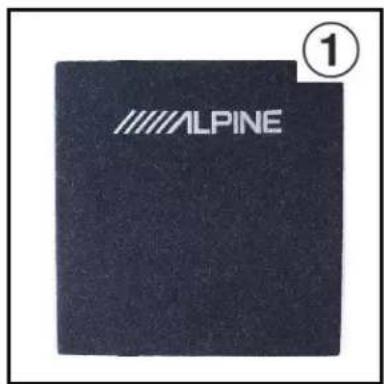

Parts list / Teileliste / Liste des pièces

Required tools / benötigte Werkzeuge / Outil requis

GE Installieren Sie die vier Winkel des Monatgekits (#2) mit den 8 vorinstallierten Inbusschrauben wie rechts abgebildet.

GE Entfernen Sie die Kunststoffabdeckung A hinter der Beifahrersitzkonsole.

GE Hebeln Sie vorsichtig die eingesteckte Sitzkonsolenabdeckung aus der Arretierung und falten Sie diese nach innen.

GE Entfernen Sie die beiden Torx Schrauben (T40) im hinteren Bereich der Sitzschienen.

GE Entfernen Sie die beiden vorderen Torx Schrauben (T40) der Sitzschienen um den Sitz von der Sitzkonsole zu entfernen. Dazu kippen Sie den gelösten Sitz nach hinten um Zugang zur Sitzkonsole zu erhalten.

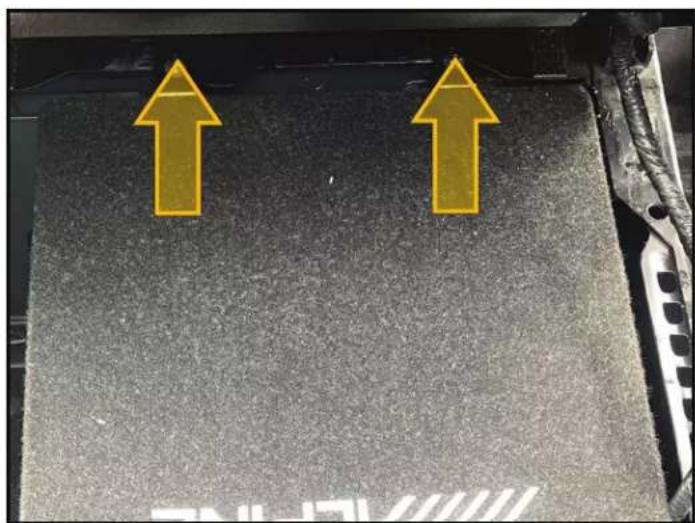

GE Fügen Sie das Subwoofergehäuse (#1) in die Sitzkonsole exakt wie abgebildet ein.

GE Platziere die hinteren Haltewinkel des Subwoofergehäuses wie abgebeildet auf die Sitzkonsole.

GE Klemmen Sie die Subwooferhalter mit den beiliegenden 2 Inbusschrauben des Befestigungskit (#2) und den U-förmigen Muttern an die Sitzkonsole.

GE Befestigen Sie den vorderen Haltewinkel des Subwoofergehäuses mit dem Monatgekit (#2). Platzieren Sie dazu die U-förmige Mutter unter dem vorhandenen Loch in der Sitzkonsole und drehen Sie von oben die 20mm M6-Schraube exakt wie abgebildet ein.

GE Verbinden Sie den 4poligen Stecker des Anschlußkabels (#4) mit der Subwooferbox (#1).

Please Note!

GE Dieser Doppelschwingspulensubwoofer kann universal an einen Verstärker mit Subwooferausgang (LP) angeschlossen werden.

EN Connector terminal on the front side of the subwoofer enclosure
GE Anschlußterminal auf der Vorderseite des Subwoofergehäuses.

⑪

EN Finally insert and fix the passenger seat with the 2x2 screws and insert the back cover of the seat base.
GE Bauen Sie jetzt den Sitz wieder ein und befestigen diesen mit den 2x2 Schrauben. Abschließend setzen Sie wieder die hintere Sitzabdeckung ein.

GE Um den Subwoofer entsprechend anzusteuern wählen Sie einen Verstärker mit Tiefpass Filter (LP) im richtigen Leistungsbereich des Doppelschwingspulensubwoofer mit 2x 90 Watt (2x 150 Watt peak).

Ver.: 0.9 June 2023

ALPS ALPINE EUROPE GmbH

Ohmstrasse 4

85716 Unterschleißheim

Germany
